怎样理解ADC的噪声、有效分辨率



  一个24位的ADC，真正能使用的位数能达到24位吗？答案是否定的，由于器件本身噪声的存在，且噪声范围已经超过了ADC的最小分辨率。所以，基本上24位ADC都不能做到24位无跳动。

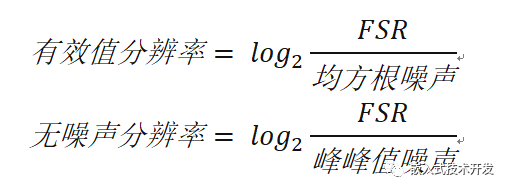

  那么，有哪些参数能反映ADC的这一主要性能呢。主要有以下4个参数：均方根噪声（RMS Noise）、峰峰值噪声（Peak-to-Peak Noise）、有效值分辨率（Effective Resolution）、无噪声分辨率（Noise-Free Resolution），也叫峰峰值分辨率。它们的关系如下：

  其中FSR为满量程输入范围

  无噪声分辨率，是指无闪烁位数，在一些应用下不希望在系统输出时看到码闪烁，这个参数更能直观的反映一个ADC的性能。

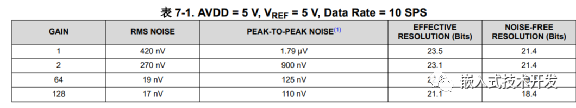

  有一些厂家的数据手册中会直接给出芯片的四个参数，比如ADS1232的数据手册：

 可以看到增益为1时，峰峰值噪声为1.79uV，无噪声分辨率可以达到21.4位。增益不同，分辨率也不同。

  还有一些芯片的数据手册，可能只给出了噪声参数，这时就需要根据上面的公式自己计算相应的分辨率。
