5G下行数据传输（DL-SCH、PDSCH、DMRS、DCI、PDCCH）

引言

5G下行数据传输主要涉及PDSCH（物理下行共享信道）的使用。PDSCH主要用于传输下行数据，其资源映射和时隙分配是关键的传输过程。资源映射是将数据或信号映射到特定的时频资源上的过程。时隙分配是为了确定PDSCH的时域资源位置。在5G下行数据传输中，采用基于DMRS的传输方式，即层到DMRS端口采用一对一的直接映射方式，数据层与对应的DMRS端口使用相同的空域预处理方式。

下行共享信道DL-SCH

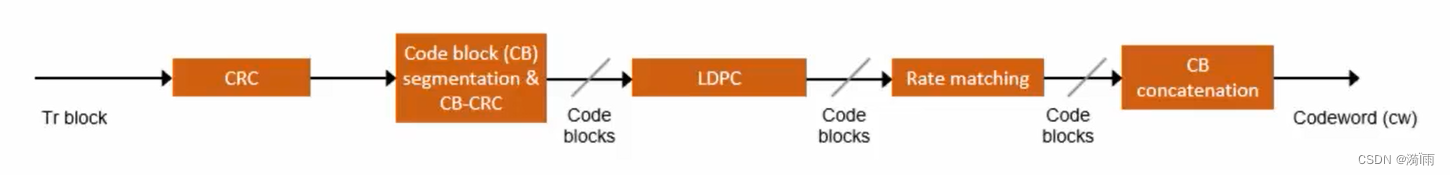

DL-SCH用于数据和控制信息的封装，输出是一个码字。然后，编码数据被映射到物理下行共享信道（PDSCH）进行传输。下行共享信道链包括CRC，代码块分割（CB segmentation），LDPC编码，速率匹配（rate matching）和串联(CB concatenation)，输出是一个码字。

5G支持向下行链路上的单个用户传输最多8层数据，这意味着最多可以并行传输8个流。这些流来自一个或两个码字。如果少于四层，则为一个码字。如果多于四层，则为两个码字。

物理下行共享信道PDSCH

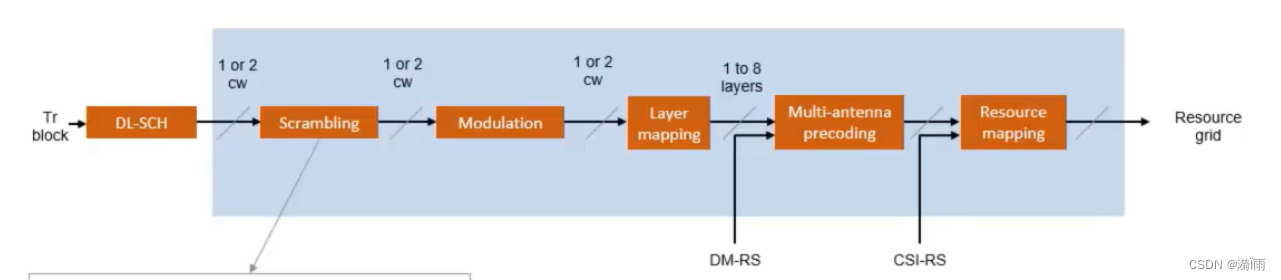

物理下行共享信道负责将通过DL-SCH封装的数据和控制信息映射到物理层资源上，通过物理层技术实现数据的传输和处理。具体由加扰（scrambling），调制（modulation），层映射（layer mapping），MIMO处理的预编码（multi-antena precoding)和资源映射（resource mapping）组成。

• 加扰： 为了压制干扰，下行主要是小区间干扰，上行主要是UE间干扰。

• 层映射：将一个或两个码字映射到最多八个层的操作。前面提到过在5G NR中，任何不超过四层的内容都使用一个码字。任何超过四层的内容跟都使用第二个码字。

• MIMO处理的预编码：使用矩阵乘法和预编码器将层映射到尽可能多的天线端口。
  预编码的特殊情况是将一个层映射到多个天线，从而实现波束形成。对于视距传输，这可能意味着瞄准一个特定的方向。 预编码的另一个例子是将多个层映射到多个天线，也叫空间多路复用。
  5G预编码的一个关键方面是相关的解调参考信号（DMRS）必须经过相同的预编码。

• 资源映射：将数据或信号映射到特定的时频资源上

资源映射具体过程

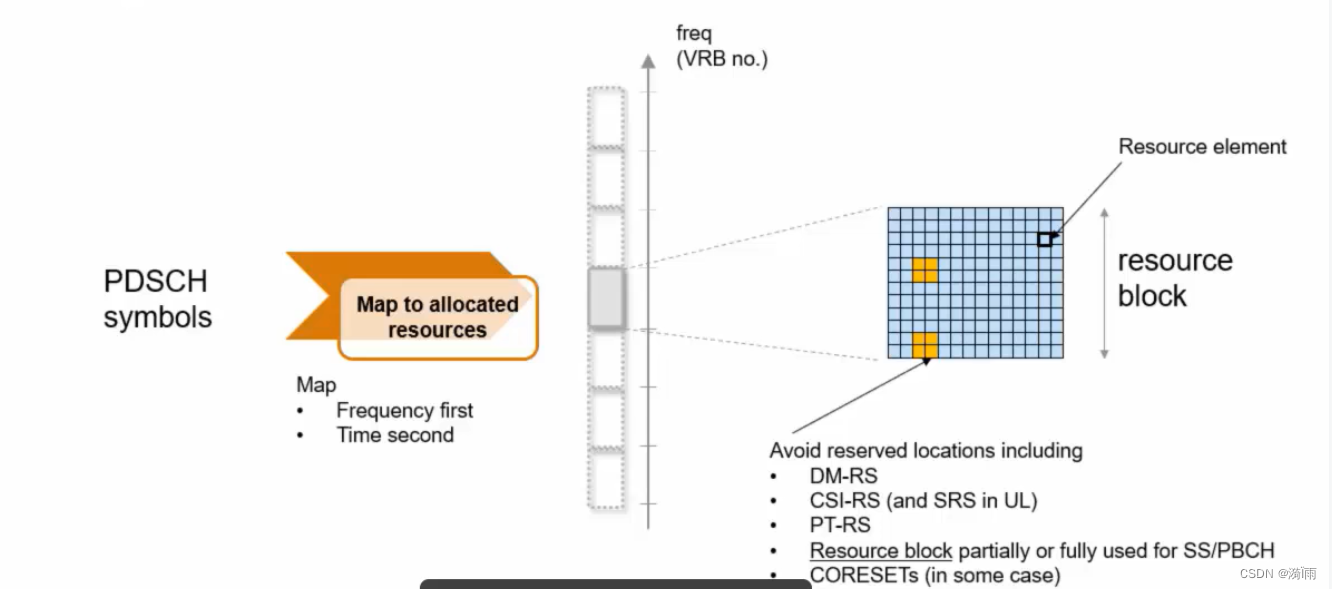

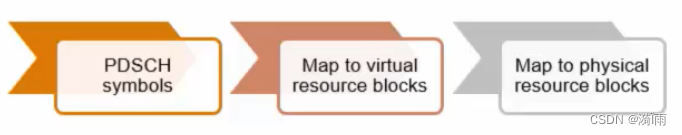

• PDSCH符号首先映射到虚拟资源块。当映射到网格时，PDSCH符号会避开为其他用途保留的位置。这包括所有物理信号，DMRS，信道状态信息参考信号（CSI-RS)，相位跟踪参考信号（PTRS)和由同步信号块（SSB）完全或部分使用的资源块。

• 接下来将虚拟资源块映射到物理资源块，可以是交错的，也可以是非交错的。

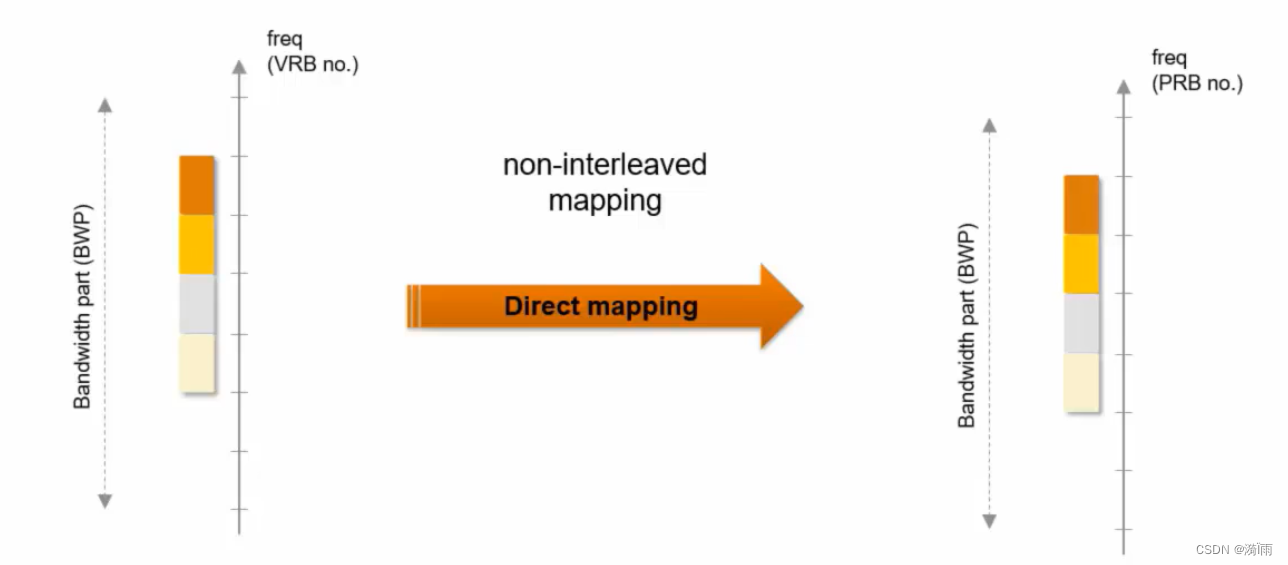

  非交错映射中虚拟资源块在物理资源块中的位置是连续的。非交错映射方式可以降低信号处理的复杂度，因为所有虚拟资源块都是连续的，但频谱利用率相对较低。

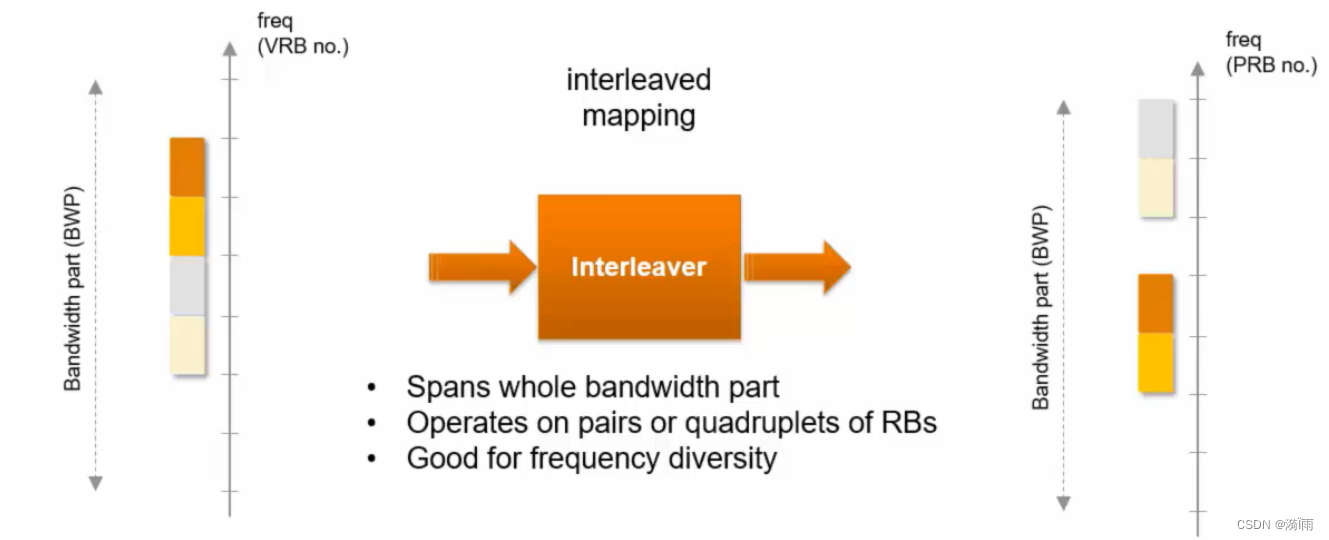

  交错映射中虚拟资源块在物理资源块中的位置是交错的。采用交错映射方式可以提高频谱利用率，因为不同的虚拟资源块可以在物理资源块中重叠。但同时，交错映射也可能会增加信号处理的复杂度，因为需要处理不同虚拟资源块之间的干扰。


在进行PDSCH的资源映射时，需要确定PDSCH的起始符号位置和长度。这些参数可以通过解析PDCCH中的DCI获得，也可以通过高层配置参数获得。一旦确定了这些参数，就可以根据具体的资源映射规则将数据或信号映射到相应的时频资源上（在后文具体介绍DCI）。而如何确定PDSCH的时域资源位置则需要进行时隙分配。

时隙分配

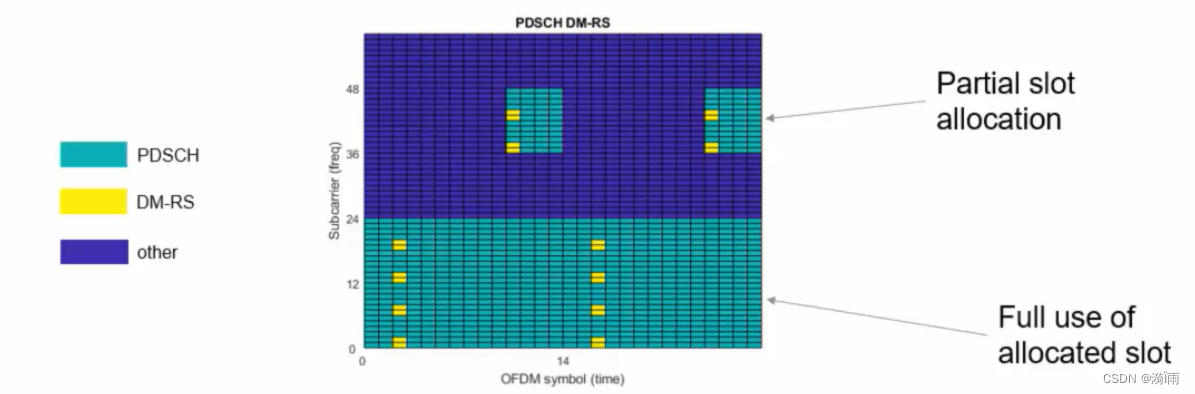

如下图所示，PDSCH资源分配可以跨越整个时隙，也可以使用时隙的一部分。 与LTE相比，这是5G的一项新功能。LTE总是为PDSCH分配一个完整时隙帧。
DMRS是PDSCH的参考信号，主要用于下行信道估计，以便进行物理信道的解调。PDSCH的时隙分配会影响DMRS在时域中的符号起始位置和PDSCH的符号长度，同样，DMRS映射的类型和配置也会影响PDSCH在频域中的资源分配。接下来，我们就具体看一下DMRS的映射。

DMRS的映射

DMRS

DMRS是解调参考信号，用于接收端进行信道估计，以便进行物理信道的解调。它主要应用于5G NR中的PDSCH和PUCCH信道。DMRS的主要目标是选择最佳的中继节点，以提高通信质量和传输速率。通过评估中继节点之间的信号质量、传输距离和通信质量等因素，DMRS选择最佳的中继节点进行信号传输。

DMRS的映射类型

对于PDSCH信道，DMRS的映射类型包括映射类型A和映射类型B。

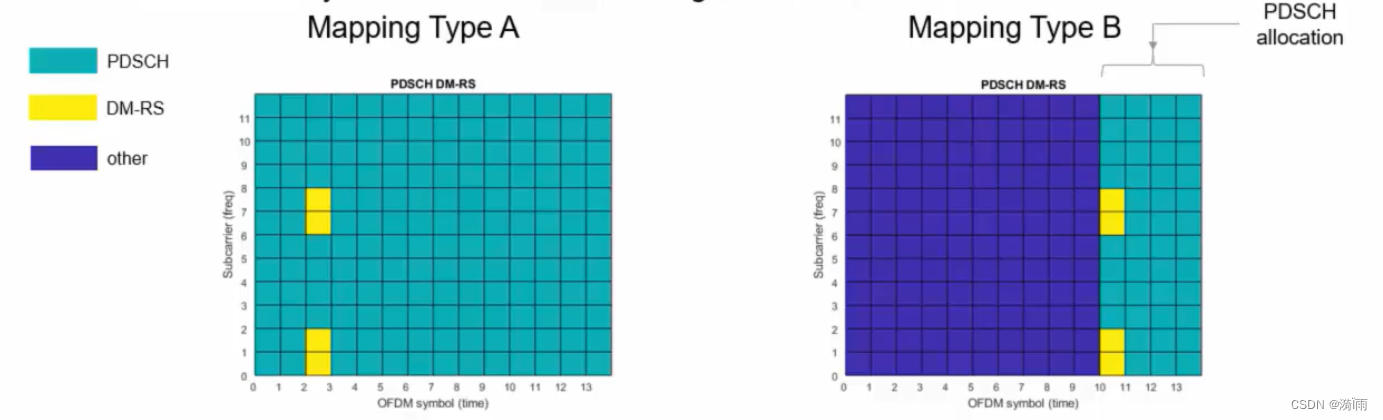

• 映射类型A的DMRS时域结构中，第一个DMRS的符号位于时隙内的符号2或3中，主要用于数据传输占据了时隙绝大部分符号的场景。
• 映射类型B的DMRS时域结构中，第一个DMRS符号固定映射在数据传输资源的第一个OFDM符号中。

映射类型A，B都支持全时隙分配和部分时隙分配。但在实际中，映射类型B是部分时隙分配的首选项，尤其是对不从时隙开头开始的传输。在分配开始时使用DMRS可以减少处理延迟，这对于低延迟通信至关重要。

DCI

下行链路控制信息(DCI)携带用于调度用户数据，下行链路上的PDSCH和上行链路上的PUSCH的控制信息。它由PDCCH（物理下行控制信道）承载。它指示要调度传输的数据的时间位置和频率位置，使用的调制和编码方案，天线端口数或层数以及HARQ等信息。用户设备在解码下行数据或传输上行数据之前需对DCI进行解码。
DCI有多种格式。

• 格式0：用于上行链路授权，包含与UE即将在上行链路中传输的数据相关信息。
• 格式1：用于下行链路分配，包含如何将数据发送到UE的相关信息。
• 格式2：包含UE和TPC命令组所需的地址信息

DCI使用的两个具体示例

用于下行链路数据调度
UE查找PDCCH,如果找到匹配项，该匹配项将解析DCI并提取有关数据在时间和频率上的位置以及如何将其发送到UE的所有信息。有了这些信息，UE可以获取数据在5G网格资源中对应得位置，并执行信道估计，均衡，逆速率匹配和解码，以检索下行链路数据包。

用于上行链路数据调度
携带上行链路许可得下行链路控制信息用于响应来自UE的调度请求。当gNodeB收到调度请求时，它规定了UE发送待传输数据的时间和方式，以索引形式指向可能的预编码矩阵表。在解码上行链路授权的控制信息后，UE会根据这些参数发送上行链路数据。

DCI processing chain

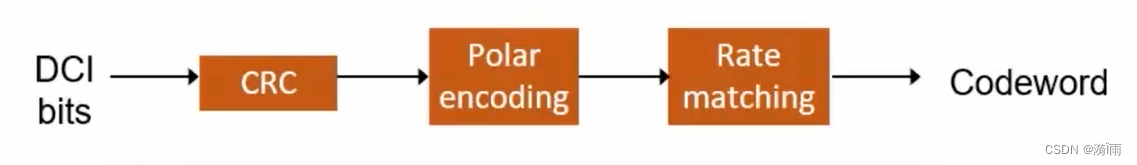

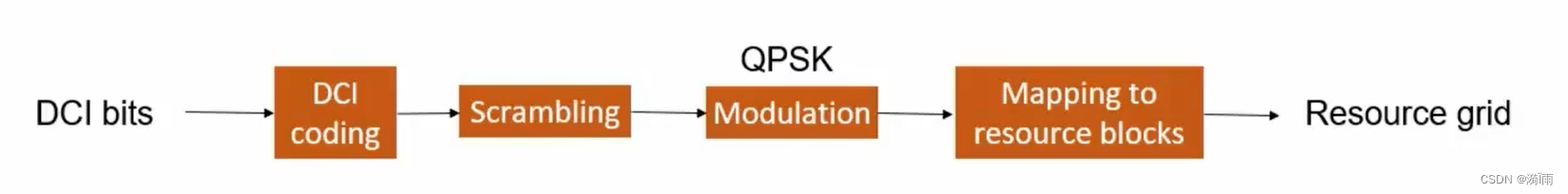

下行控制信息使用极化码进行错误保护。CRC使用称为RNTI的UE标识符进行加扰，以指示该信息将发送给哪个UE。

PDCCH

PDCCH（物理下行控制信道）用于传输下行调度信息，包括资源分配、传输参数等。PDCCH的资源映射方式是将PDCCH的频域资源信息和时域占用的OFDM符号数等信息封装在CORESET中。CORESET是5G NR新引入的一个概念，是控制信息的时域和频域资源的集合，包含物理资源（Resource Grid）的集合，还包括一些参数集合（比如DCI）。

Resource Element Groups

资源元素组是由12个资源元素组成的对应一个符号的块。它是用于定义CCE（控制信道元素）的基本单位

Control Channel Elements

一个控制信道元素包括6个资源元素组，即72个资源元素。其中54个用于PDCCH本身，18个用于DMRS（解调参考符号），让UE执行信道估计。

未完待续，下一期将继续分享5G知识~
