AUTOSAR 非易失性存储器管理器(NvM)技术详解

AUTOSAR标准非易失性存储器管理模块分析与应用

1. 概述

1.1 NvM模块作用

AUTOSAR非易失性存储器管理器(NvM)是AUTOSAR标准架构中的一个关键基础软件模块，负责管理和抽象ECU中的非易失性存储器访问。它为上层应用软件提供统一的接口来存储和检索持久性数据，同时屏蔽了底层存储介质(如EEPROM或Flash)的具体细节。

NvM模块主要提供以下功能：

数据持久化：在ECU关闭后保持数据
数据完整性：通过CRC校验确保数据完整性
抽象接口：提供统一API，屏蔽底层实现差异
块管理：支持多种类型的数据块管理方式
作业处理：提供异步处理机制和优先级队列
错误处理：提供完善的错误检测与报告机制

1.2 关键术语

在深入了解NvM模块前，需要理解以下关键术语：

NVRAM块：NvM模块管理的基本单位，包含各种基本存储对象
NV块：存储在非易失性存储器中的数据部分
RAM块：存储在RAM中的数据副本
ROM块：存储在ROM中的默认数据
管理块：包含块状态、错误信息等管理数据
块管理类型：定义块的处理方式（如冗余、数据集或本地）
API配置类：定义模块支持的API级别（1-3）

2. 架构设计

2.1 模块架构

AUTOSAR非易失性存储器管理器在AUTOSAR分层架构中处于内存服务层，与其他模块有明确的交互关系。下图展示了NvM模块的整体架构和接口：

在这里插入图片描述

2.1.1 层次结构分析

NvM模块架构具有以下几个关键层次：

应用层
- 应用软件组件：通过RTE调用NvM服务
- RTE运行环境：转发应用请求到NvM模块
系统服务层
- BSW模式管理器(BswM)：控制NvM的初始化和多块操作（如ReadAll/WriteAll）
- 诊断事件管理器(DEM)：接收NvM报告的生产错误
- 默认错误追踪器(DET)：接收NvM报告的开发错误
内存服务层
- 非易失性存储器管理器(NvM)：核心模块，提供数据块管理
- CRC例程库：为NvM提供数据完整性校验服务
ECU抽象层
- 存储器抽象接口(MemIf)：标准化底层存储设备访问
微控制器抽象层
- EEPROM抽象(EA)：抽象EEPROM访问
- 闪存EEPROM仿真(FEE)：在Flash上模拟EEPROM行为
复杂驱动层
- EEPROM驱动：直接控制EEPROM硬件
- 闪存驱动：直接控制Flash硬件

2.1.2 模块交互分析

向上接口
- 向应用层提供标准化的读写API
- 通过回调机制通知上层操作完成
- 向诊断模块报告错误状态
向下接口
- 通过MemIf接口抽象底层存储设备
- 支持多种存储器类型的同时访问
横向接口
- 与BSW模式管理器协作处理系统初始化和关闭
- 利用CRC服务进行数据完整性验证

2.2 数据结构

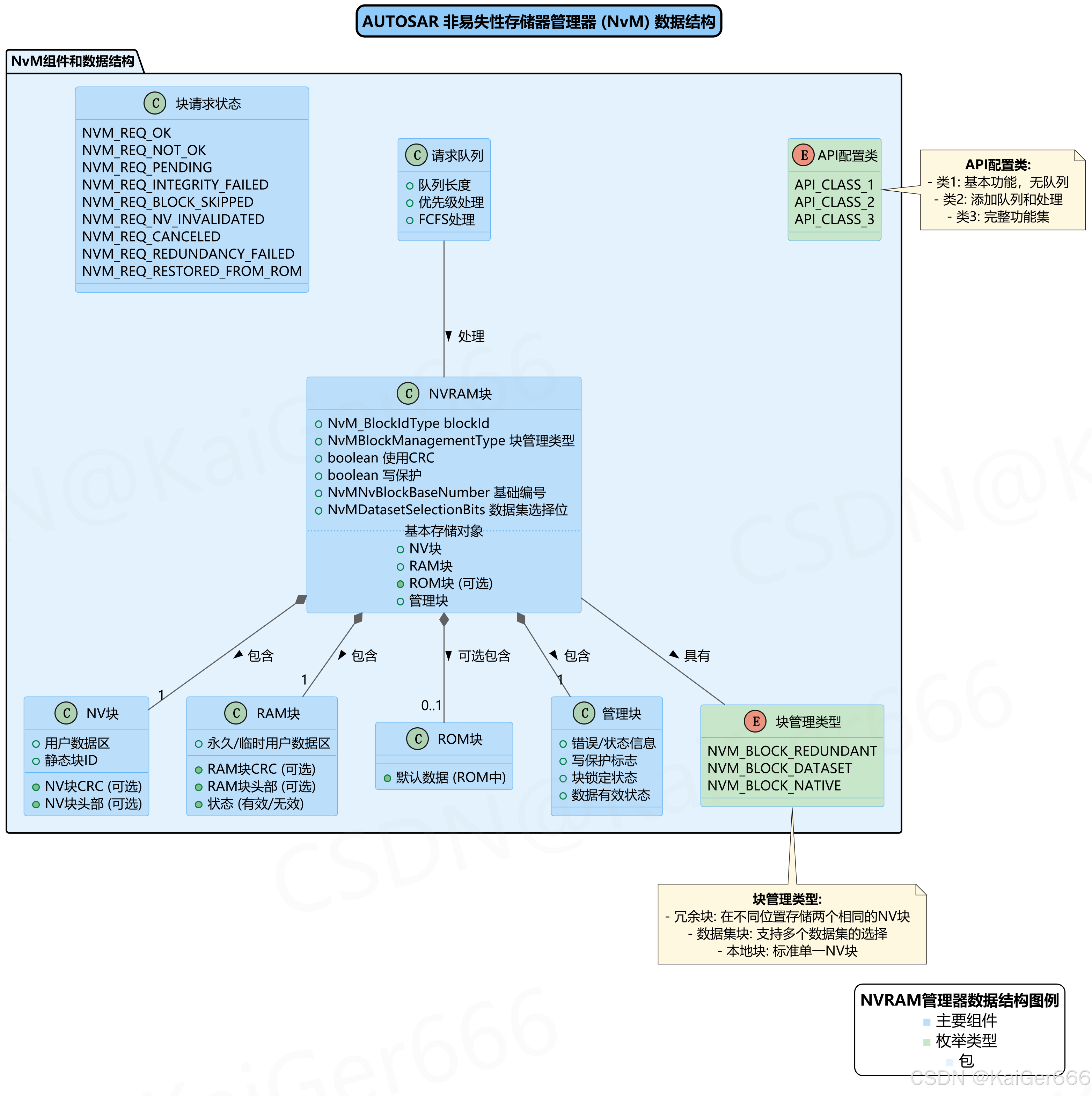

NvM模块管理的数据具有复杂的结构关系，下图展示了主要数据组件及其关系：

在这里插入图片描述

2.2.1 基本存储对象

NvM模块的数据管理基于以下基本存储对象：

NVRAM块
- 最基本的管理单元，由多个基本存储对象组成
- 包含块ID、管理类型、CRC配置等属性
- 可配置为不同的块管理类型
NV块
- 存储在非易失性存储器中的数据部分
- 包含用户数据区、可选的CRC和头部信息
- 保存静态块ID用于验证
RAM块
- 存储在RAM中的数据副本
- 可以是永久分配或临时分配
- 包含数据有效性状态标志
ROM块
- 存储在ROM中的默认数据
- 在NV数据无效或损坏时使用
- 是可选组件
管理块
- 存储块的管理信息
- 包含错误/状态信息、写保护标志等
- 位于RAM中

2.2.2 块管理类型

NvM支持三种主要的块管理类型，每种类型有不同的数据处理方式：

冗余块(NVM_BLOCK_REDUNDANT)
- 在不同位置存储两个相同的NV块
- 提高数据可靠性，防止单点故障
- 读取时选择有效块，写入时更新两个块
数据集块(NVM_BLOCK_DATASET)
- 支持多个数据集的选择
- 通过数据索引选择当前活动数据集
- 适用于需要多配置管理的场景
本地块(NVM_BLOCK_NATIVE)
- 标准单一NV块
- 最基本的块类型
- 一对一映射到底层存储

2.2.3 请求队列与处理

NvM模块使用队列机制处理异步请求：

请求队列
- 管理异步操作请求
- 可配置为优先级处理或FCFS(先进先出)
- 对于高优先级请求(如立即写入)有单独队列
块请求状态
- 跟踪每个块操作的结果
- 包括成功(NVM_REQ_OK)、失败(NVM_REQ_NOT_OK)、挂起(NVM_REQ_PENDING)等多种状态
- 可通过API查询

3. 状态管理

3.1 块状态转换

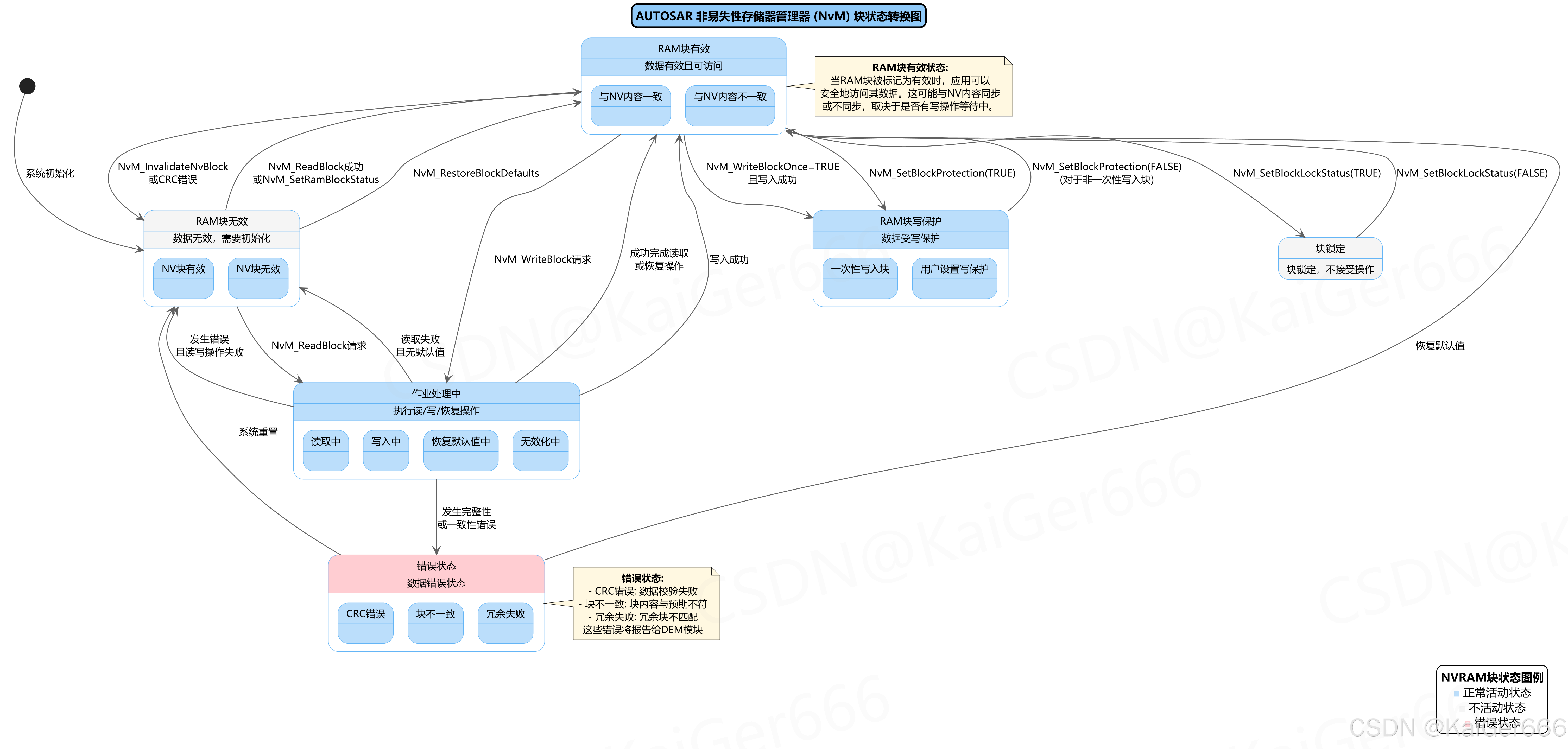

NvM模块中的数据块在生命周期中会经历多种状态转换，下图展示了这些状态及其转换关系：

在这里插入图片描述

3.1.1 主要状态说明

RAM块无效状态
- 系统初始化后的初始状态
- RAM数据不可用，需要从NV加载或恢复默认值
- 包含NV块有效和NV块无效两个子状态
RAM块有效状态
- RAM数据已验证且可访问
- 可能与NV内容同步或不同步
- 应用可安全读取此状态下的数据
RAM块写保护状态
- 块被写保护，拒绝写入请求
- 可由一次性写入块配置触发
- 也可由应用显式设置
作业处理中状态
- 正在执行读取、写入、恢复默认值等操作
- 是短暂的中间状态
- 完成后转为有效或无效状态
块锁定状态
- 暂时不接受任何操作请求
- 由NvM_SetBlockLockStatus API控制
- 可解锁回到有效状态
错误状态
- 表示数据出现错误
- 包括CRC错误、块不一致、冗余失败等
- 错误会报告给DEM模块

3.1.2 状态转换路径

初始化路径
- 系统启动时，所有块初始为无效状态
- 通过NvM_ReadAll操作批量加载数据
正常读取路径
- 无效状态→作业处理中→有效状态（读取成功）
- 无效状态→作业处理中→无效状态（读取失败且无默认值）
- 无效状态→作业处理中→有效状态（从ROM恢复默认值）
写入路径
- 有效状态→作业处理中→有效状态（写入成功）
- 有效状态→作业处理中→写保护状态（一次性写入块写入成功）
错误处理路径
- 作业处理中→错误状态（CRC校验失败等）
- 错误状态→无效状态（系统重置）
- 错误状态→有效状态（恢复默认值）
保护机制路径
- 有效状态→写保护状态（设置写保护）
- 有效状态→块锁定状态（设置块锁定）
- 写保护状态→有效状态（解除写保护，仅适用于非一次性写入块）
- 块锁定状态→有效状态（解除块锁定）

4. 操作流程

4.1 读写操作序列

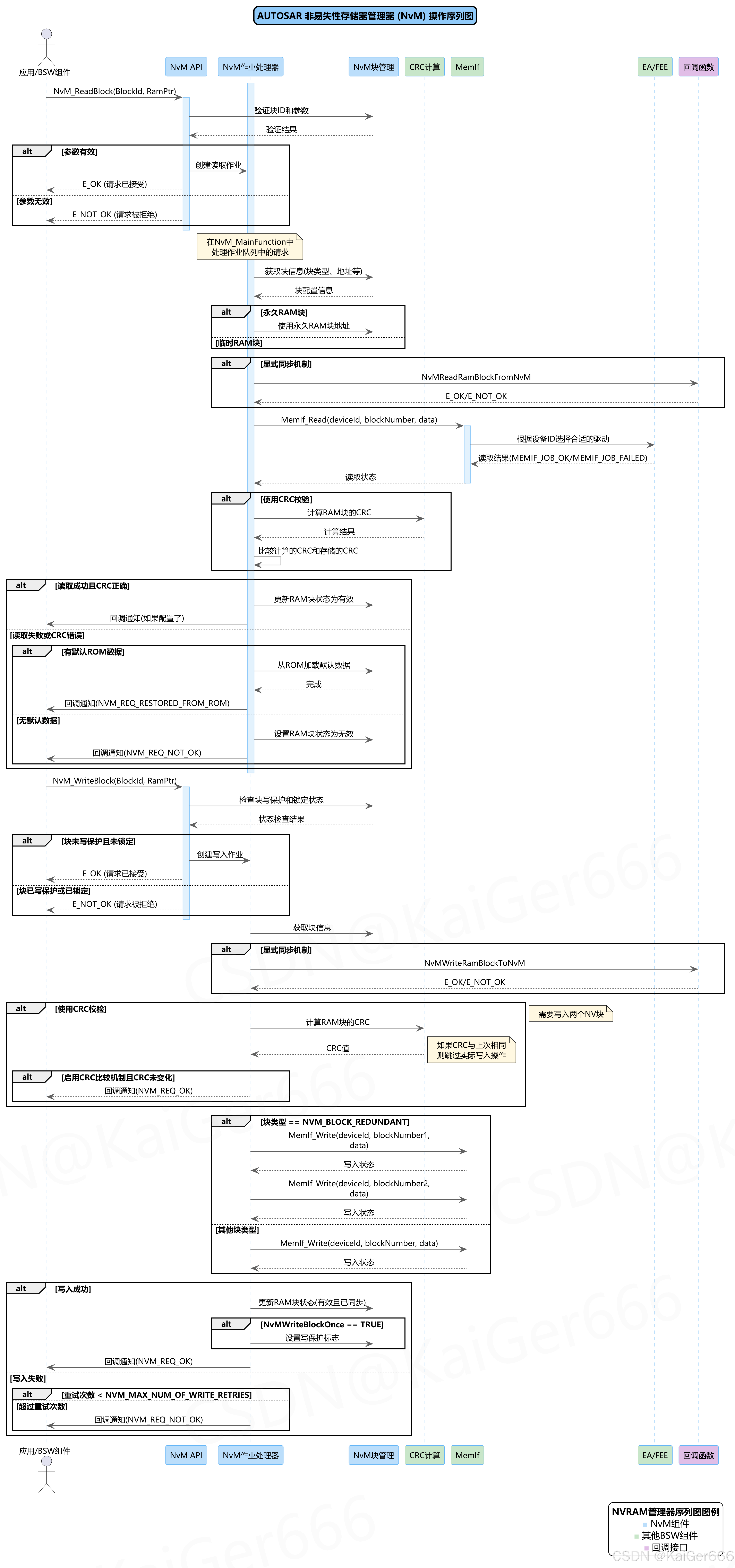

NvM模块的读写操作涉及多个组件的交互和一系列处理步骤，下图展示了这些操作的序列流程：

在这里插入图片描述

4.1.1 读取操作流程

读取操作从应用或BSW组件发起，经历以下关键步骤：

请求接收与验证
- 应用通过NvM_ReadBlock API发起读取请求
- NvM验证块ID和参数有效性
- 参数有效时接受请求并返回E_OK
作业处理
- 在NvM_MainFunction中处理队列中的读取请求
- 获取目标块的配置信息
- 根据配置决定使用永久RAM块还是临时RAM块
存储设备读取
- 通过MemIf_Read接口访问底层存储设备
- MemIf根据设备ID选择合适的驱动
- 驱动执行实际的硬件读取操作
数据验证
- 如果块配置了CRC校验，计算并比较CRC
- CRC正确时验证数据有效性
- CRC错误时报告完整性错误
结果处理
- 读取成功时：更新RAM块状态为有效，通知应用
- 读取失败时：
  - 有默认ROM数据：加载默认数据，通知结果(NVM_REQ_RESTORED_FROM_ROM)
  - 无默认数据：设置RAM块为无效，通知失败(NVM_REQ_NOT_OK)
同步机制处理
- 如果配置了显式同步回调(NvMReadRamBlockFromNvM)，则调用此回调
- 回调负责将数据复制到应用的RAM块

4.1.2 写入操作流程

写入操作涉及数据从RAM保存到非易失性存储器，包括以下步骤：

请求接收与保护检查
- 应用通过NvM_WriteBlock API发起写入请求
- NvM检查块的写保护和锁定状态
- 未保护/锁定时接受请求并返回E_OK
作业处理准备
- 在NvM_MainFunction中处理队列中的写入请求
- 获取块信息和配置
CRC处理
- 如果配置了CRC校验，计算新数据的CRC
- 如果启用了CRC比较机制且CRC未变化，可跳过实际写入
多块类型处理
- 冗余块：需要写入两个NV块
- 数据集块：写入当前选定的数据集
- 本地块：直接写入单一NV块
结果处理
- 写入成功：更新RAM块状态(有效且已同步)
- 一次性写入块：设置写保护标志
- 写入失败：
  - 未超过重试次数：在下一周期重试
  - 超过重试次数：通知失败(NVM_REQ_NOT_OK)
同步机制处理
- 如果配置了显式同步回调(NvMWriteRamBlockToNvM)，则调用此回调
- 回调负责提供一致的数据副本给NvM
