xilinx 7020带vitis工程程序固化

原创 已于 2024-08-13 15:02:24 修改 · 1.5k 阅读 · 9 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#fpga开发

于 2022-06-02 11:14:27 首次发布
本文详细介绍了Xilinx 7020 FPGA使用Vitis进行工程固化的步骤，包括生成.xsa文件、创建.bin固件、通过Vitis及Vivado烧录Flash的过程，并提供了通过JTAG模式加载FPGA的方法。

一、生成 .xsa文件
1，先编译逻辑，generate bitstream
在这里插入图片描述

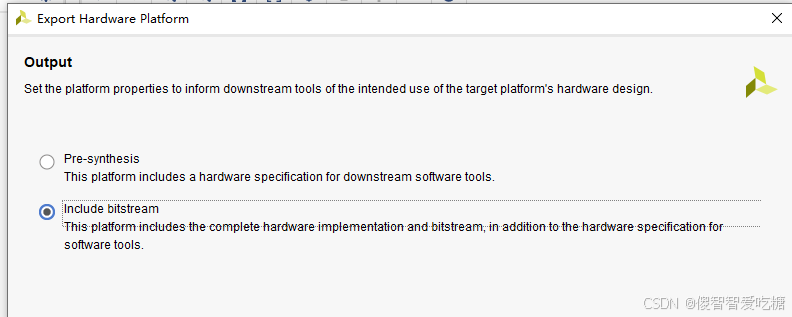

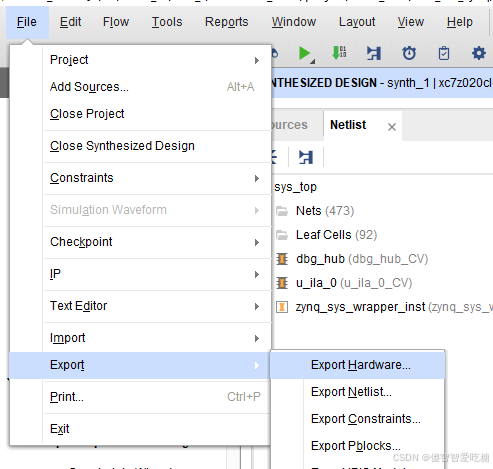

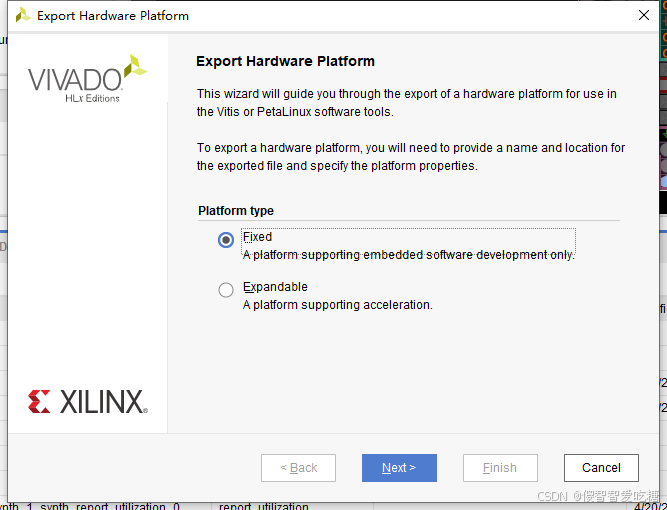

2，生成xsa文件
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

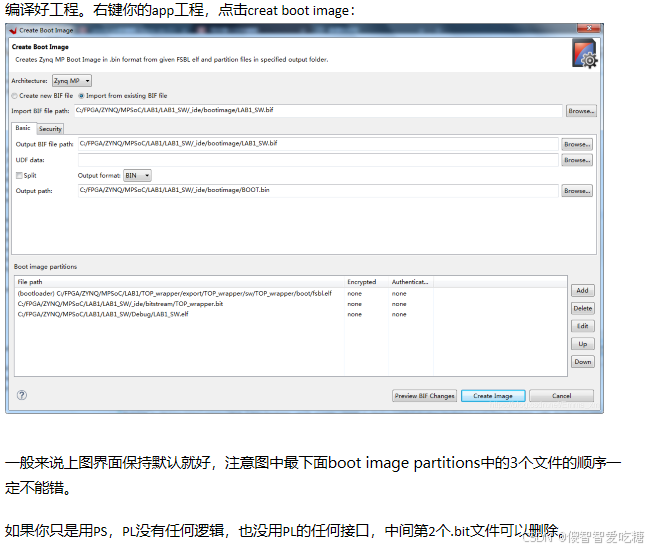

二、生成固化的.bin文件
在这里插入图片描述

三、通过vitis烧录

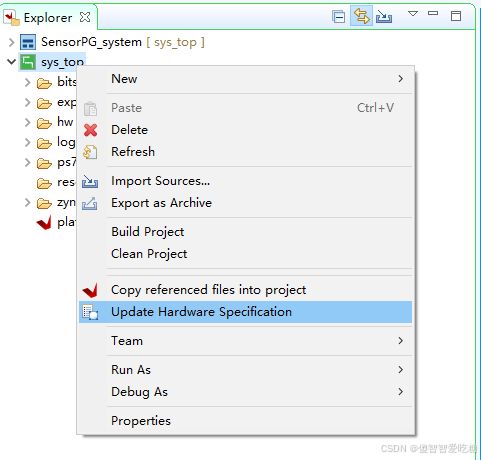

1，update xsa文件
在这里插入图片描述

2，编译vitis

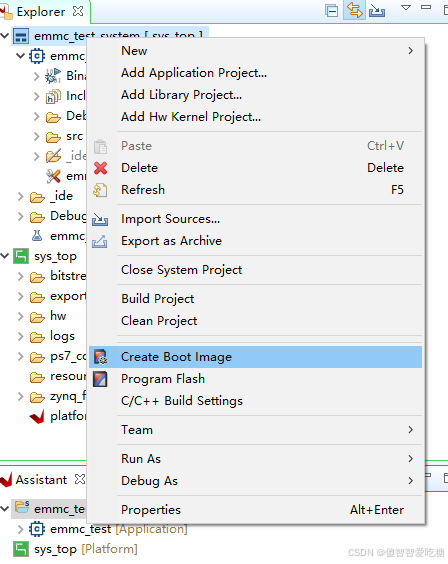

3，更新boot.bin。boot.bin就是最终固化文件
在这里插入图片描述

4，拨码拨到qspi
在这里插入图片描述

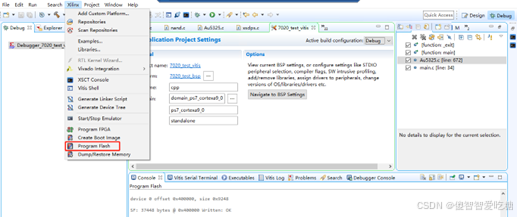

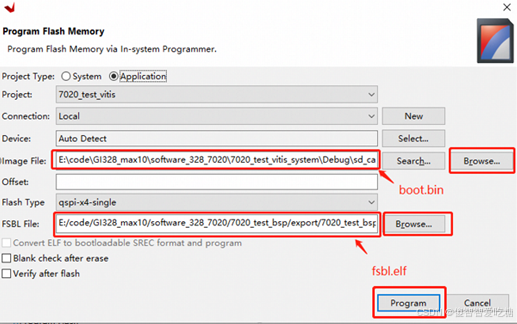

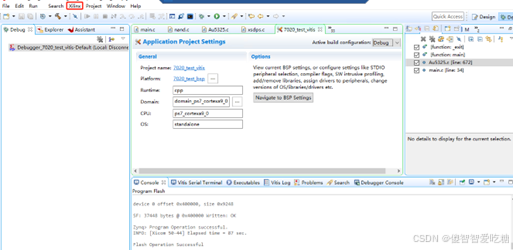

5，通过vitis烧录flash
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

6，拨码拨回JTAG boot，重启

四、通过vivado烧录flash

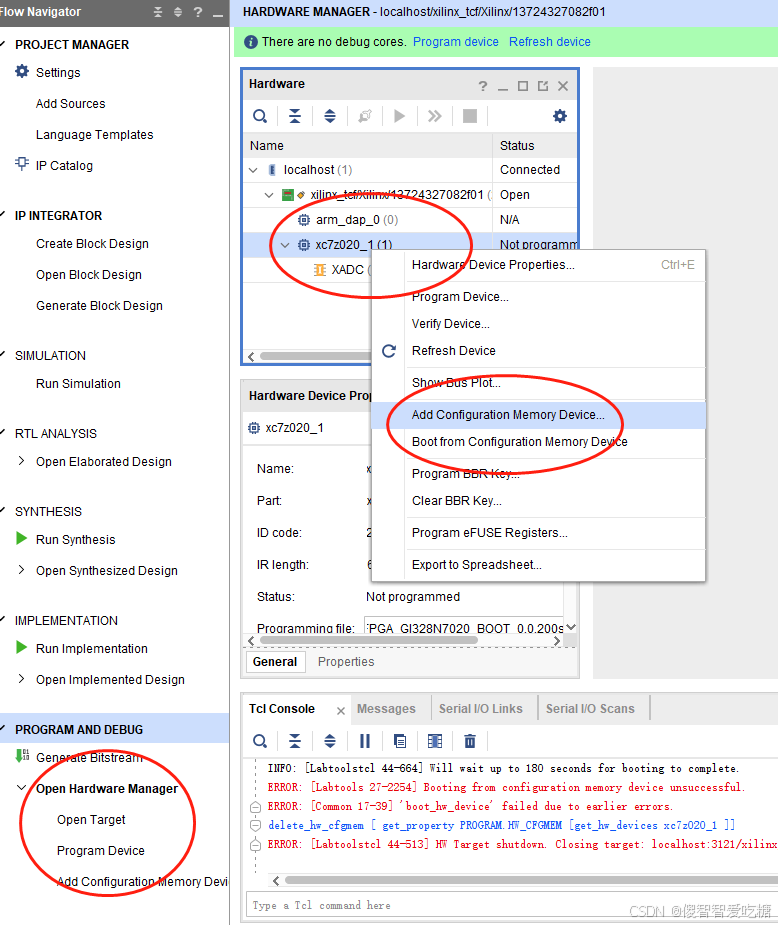

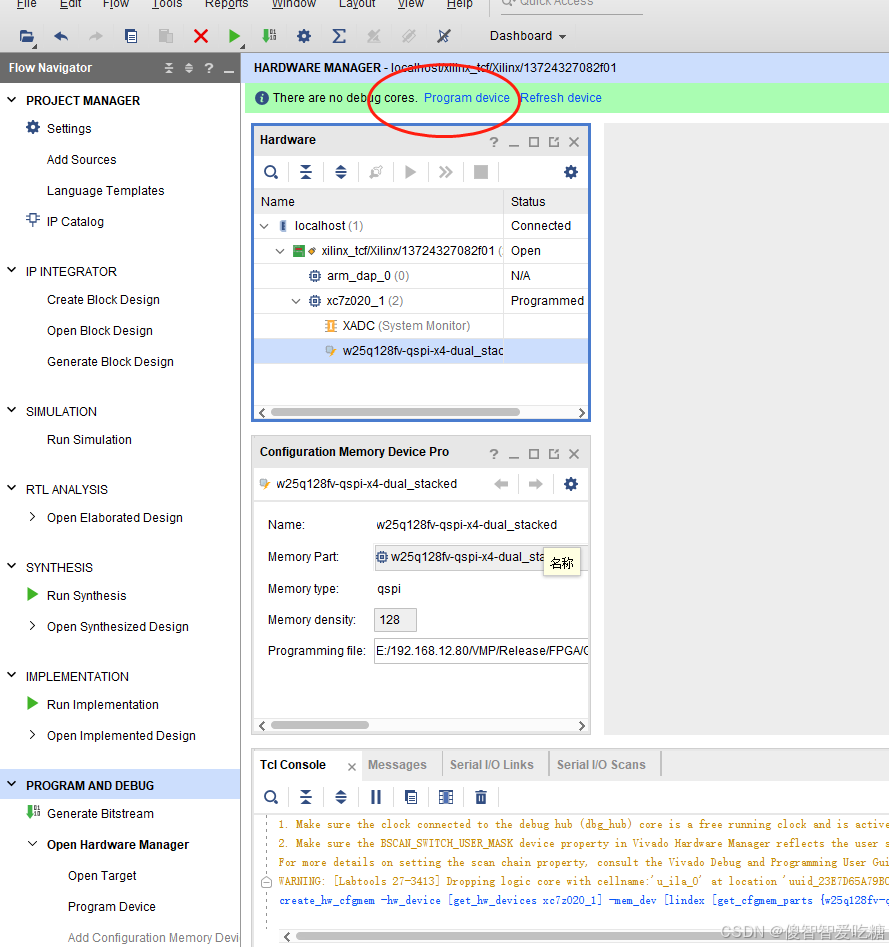

1，
在这里插入图片描述

2，拨码拨到qspi
在这里插入图片描述

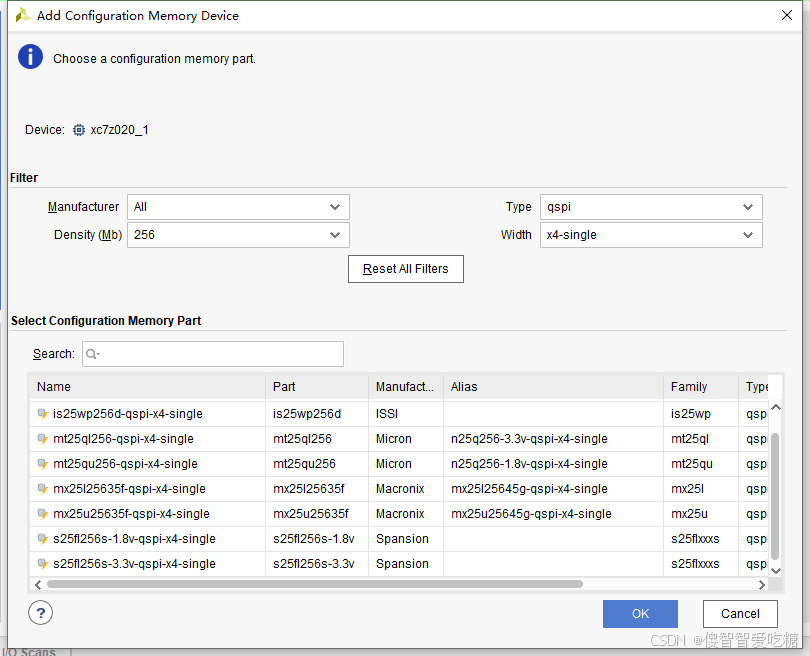

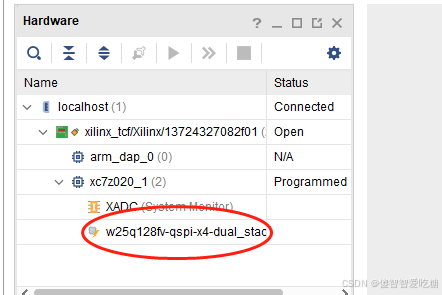

3，选择flash类型
在这里插入图片描述
在这里插入图片描述

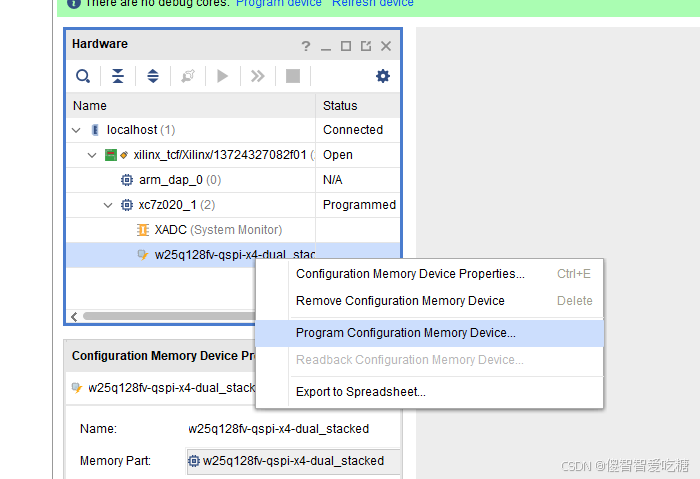

4，
在这里插入图片描述

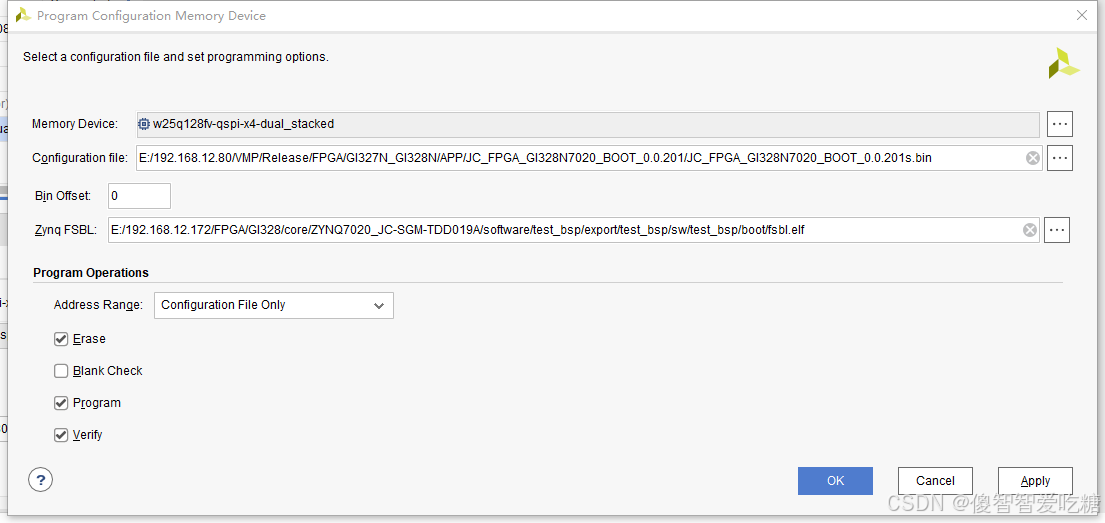

5，选择bin和elf
在这里插入图片描述

6，烧录完以后拨码拨回jtag boot mode，设备重启

五、通过vivado加载FPGA（掉电丢失）
1，保持拨码在jtag boot mode
在这里插入图片描述

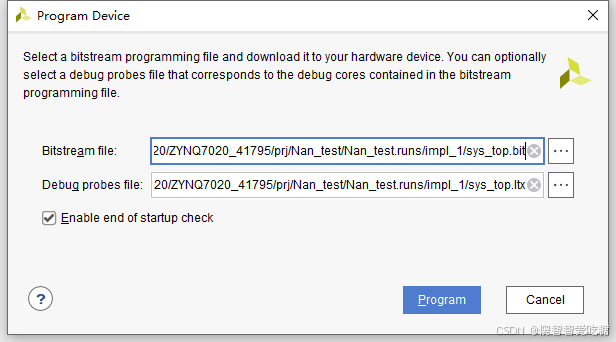

2，烧录

在这里插入图片描述

3，不用重启。这个是加载fpga，并未烧录到flash中，掉电丢失
