半导体界的乐高:从CMOS说起到GAAFET工艺中的CFET工艺(1/2)

大家都知到乐高拼图可以合成各种形状

而在我们半导体界,也有自己的乐高

这个乐高就是CMOS,

为何说它是我们半导体界的乐高呢? 他对我们半导体的工艺产生了极大的影响,

为什么呢, 我们半导体工艺从planar 平面MOS,再到vmos,再到FINFET,再到GAAFET

都和这个有关系, 有什么关系呢? 看完这篇文章你就明白了

首先,我们来说说什么是CMOS啊,其实他是基于mosfet的一个组合,由pmos和nmos组合而成

可参考文章: https://zhuanlan.zhihu.com/p/23897008022

视频: https://www.bilibili.com/video/BV1rNvHekEvn/?vd_source=0fe44b59f009ec279f1191988a29b5d3

CMOS（Complementary Metal-Oxide-Semiconductor）即互补金属氧化物半导体，既是一种半导体制造工艺，也是基于这种工艺制造的集成电路。

1. 基于 CMOS 工艺制造的集成电路具有独特的优势。在 CMOS 集成电路中，PMOS 和 NMOS 晶体管相互配合工作。当其中一个晶体管导通时，另一个晶体管截止，这种互补工作方式使得 CMOS 电路在静态时几乎不消耗功率（只有极小的漏电流），只有在状态转换（开关操作）时才会消耗少量功率，从而具有极低的功耗特性。这种低功耗特性对于现代电子设备，尤其是便携式设备（如智能手机、平板电脑、智能手表等）至关重要，因为它可以延长电池续航时间。同时，CMOS 工艺还能够实现很高的集成度，可以在单个芯片上集成大量的晶体管和其他电路元件，从而制造出功能强大的微处理器、存储器、图像传感器等各种集成电路芯片。

CMOS 技术在现代电子领域具有极其重要的地位，广泛应用于计算机、通信、消费电子、汽车电子、工业控制等众多领域，推动了电子产品的不断发展和创新以及现在的AI技术, 本质上都是逻辑运算.

而我们看看基本的CMOS结构

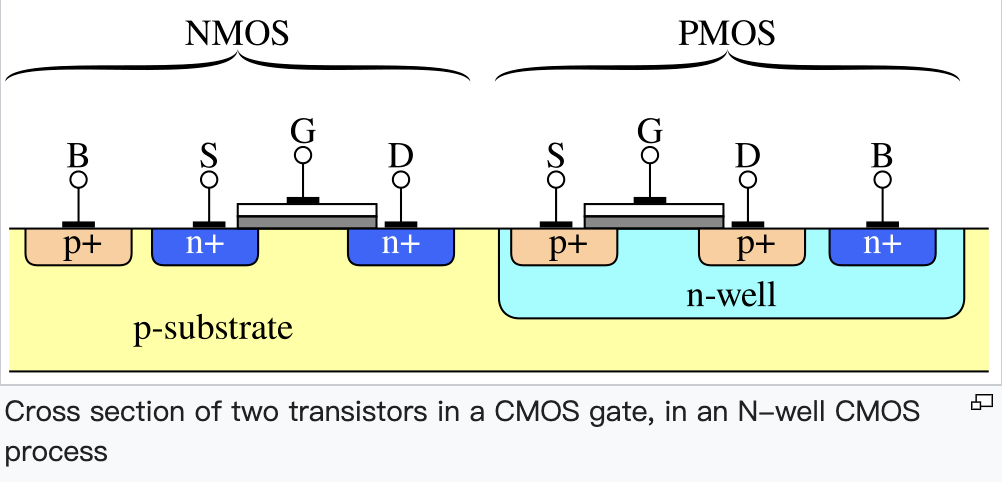

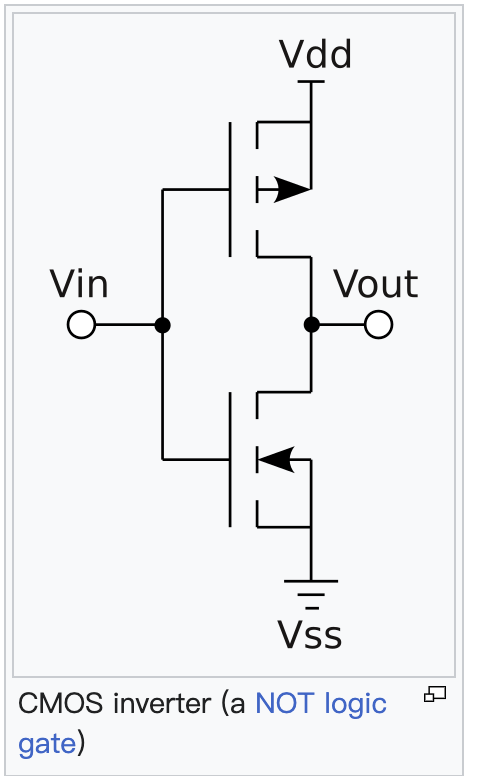

下面是电路图和结构图



我们知道算力就是对数据做处理, 用算术的说法就是基于加减乘除, 而计算行业就是逻辑运算, 与门,非门,或门之类的,

我们拿与门and做举例, 其实,实现and的功能电路有很多种, 下面是四种

不一定要用cmos去实现, 但是在半导体行业,用cmos成熟度最高, 从工艺制造成熟度, 成本各个角度都有优势

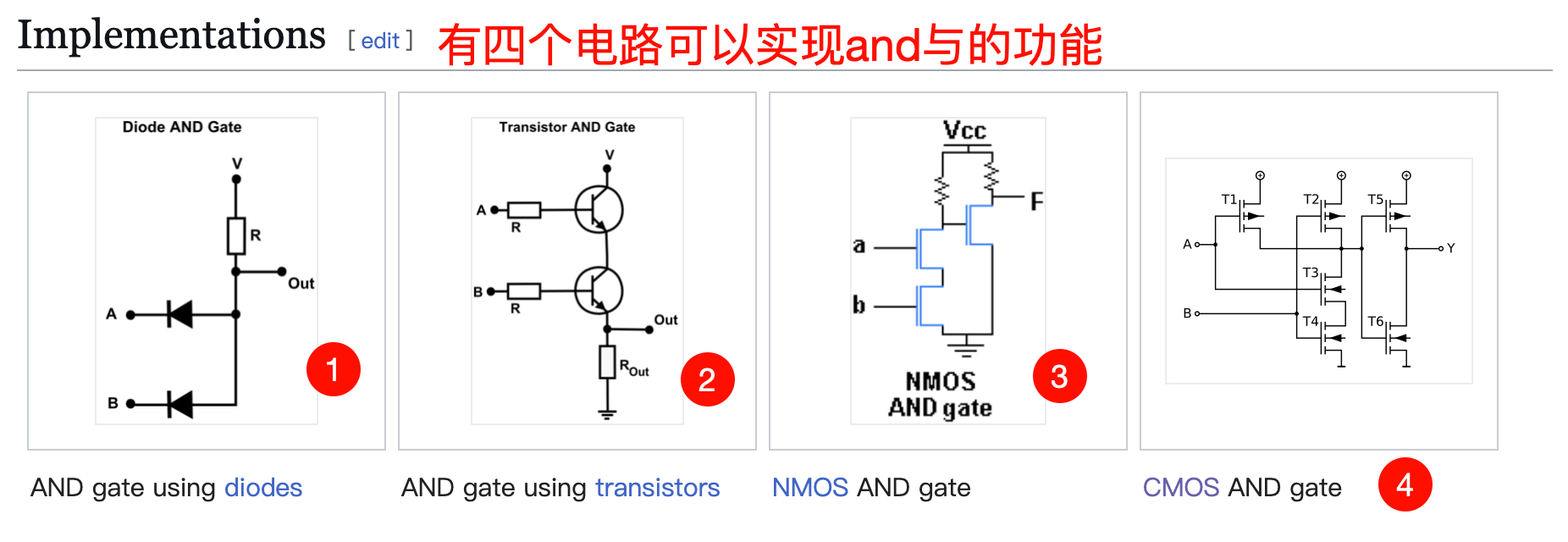

如图, 4种实现and功能的电路 .

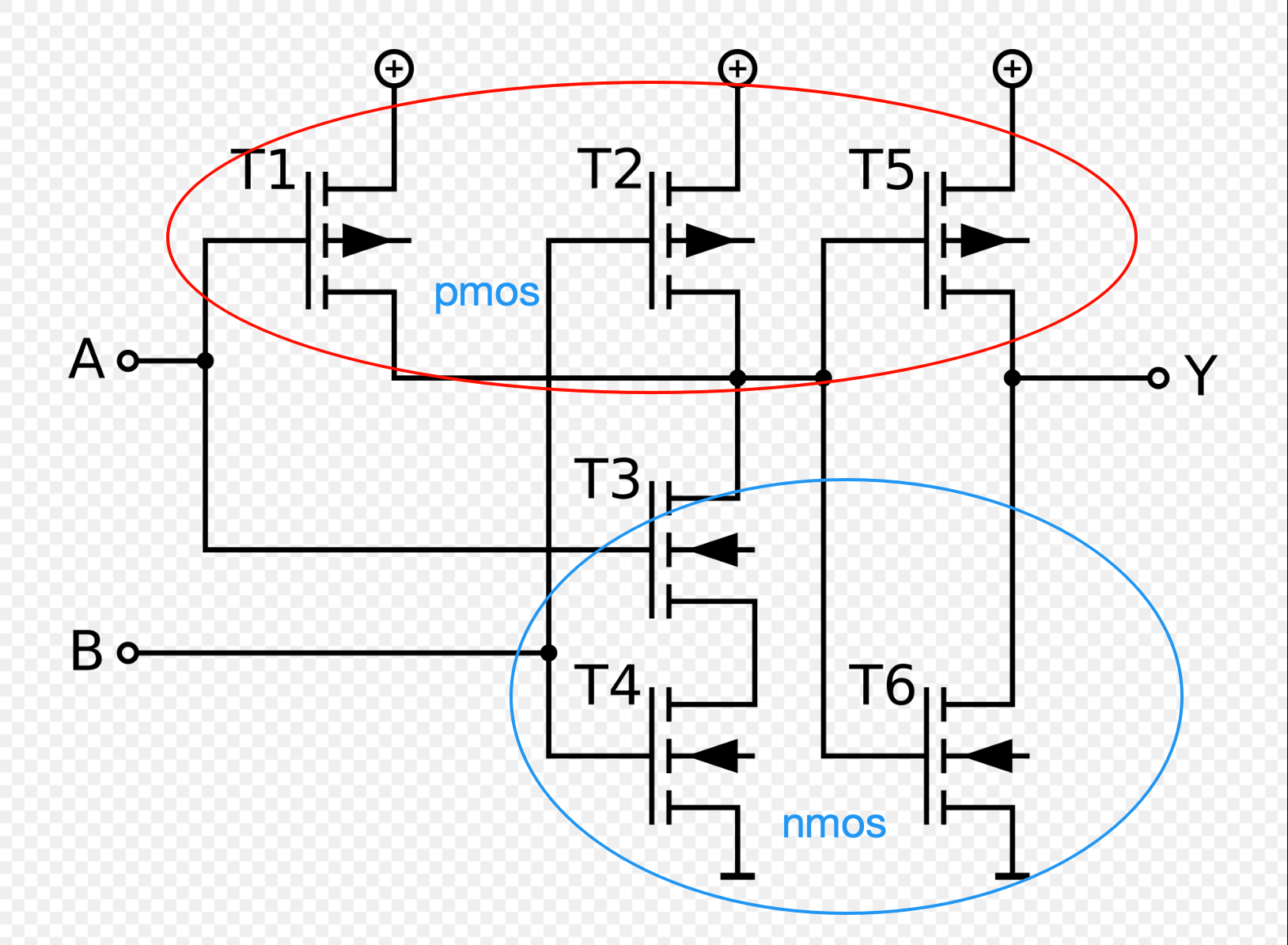

放大看看

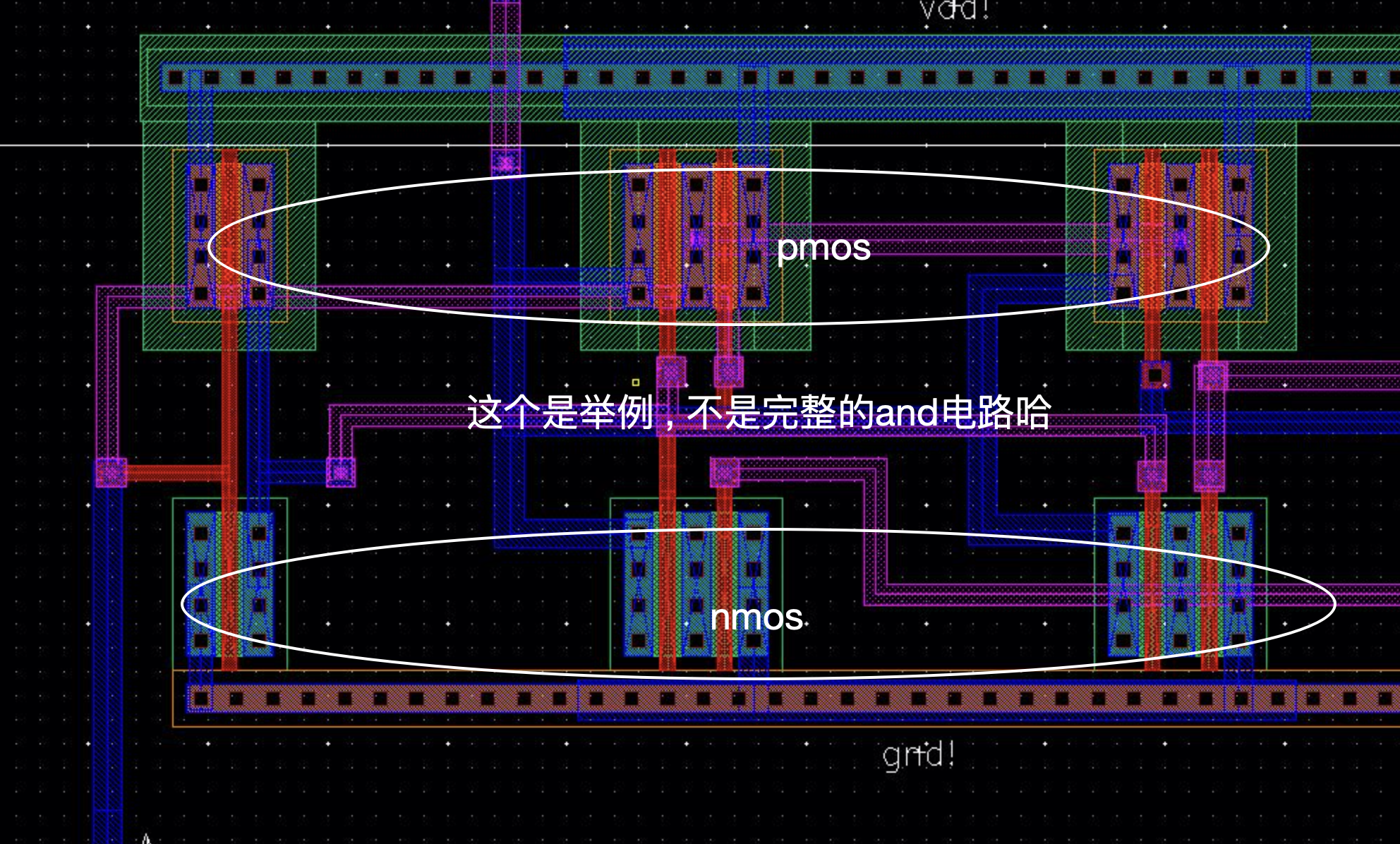

在实际的电路layout中可能是这样

类似的or ,或者xor,nand这些运算都可以用cmos来制作,明白了吧.所以说他是乐高

所有的逻辑电路都可以用它来搭建

这篇先写到这

下篇我们说说由CMOS衍生的gaafet的cfet工艺
