Android性能分析：卡顿丢帧基础CPU/GPU原理（4）

Android显示系统中，包括 CPU、GPU、display 三部分。CPU 计算数据然后交给 GPU 渲染，渲染好后放到 buffer 中存起来，然后 display 将 buffer 数据显示到屏幕上。

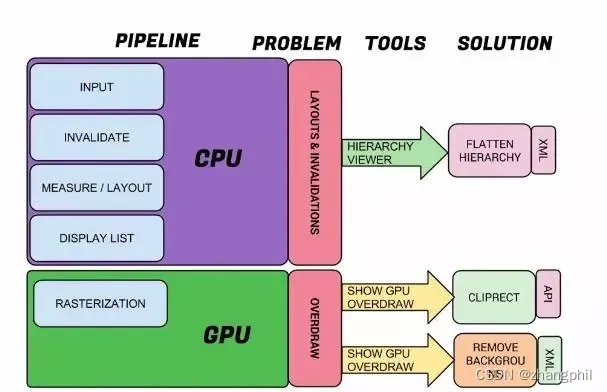

渲染过程CPU和GPU分工
渲染的2个核心：CPU 和 GPU。
CPU：Measure、Layout、等。
GPU：Rasterization（栅格化）。

在GPU中有一块缓冲区叫做 Frame Buffer，这个帧缓冲区可以认为是存储像素值的二位数组。GPU 除了帧缓冲区用以交给手机屏幕进行绘制外，还有一个缓冲区 Back Buffer ，这个用以交给应用的，让CPU往里面填充数据。
GPU会定期交换 Back Buffer 和 Frame Buffer ，也就是对Back Buffer中的数据进行栅格化后将其转到 Frame Buffer，然后交给屏幕进行显示，同时让原先的Frame Buffer 变成 Back Buffer 让程序处理。GPU会获取图形数据进行渲染，然后硬件负责把渲染后的内容呈现到屏幕上，两者不停的进行协作。

但有时候显示后会出现2种问题：

tearing

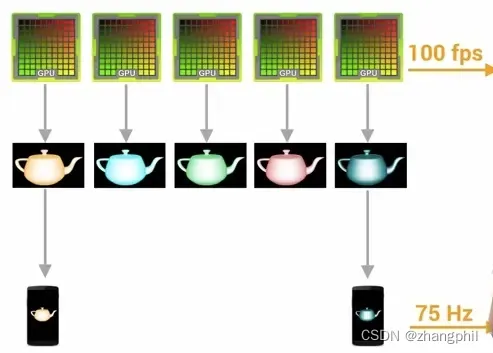

撕裂。当 CPU/GPU 将数据准备好存入 buffer 中，但 display 还没来得及显示，这时 CPU/GPU 把下一帧的数据往 buffer 中写，还没写完的时候，display 开始读取 buffer 来显示（也就是绘图速度大于显示速度）。这时就会出现显示的上半部分是下一帧的数据，下半部分为上一帧的数据，就是所说的撕裂。刷新频率和帧率并不是总能够保持相同的节奏，如果发生帧率与刷新频率不一致的情况，就会容易出现Tearing的现象(画面上下两部分显示内容发生断裂，来自不同的两帧数据发生重叠)：

显示结果：

jank

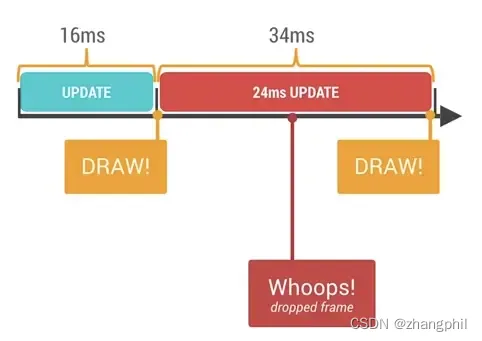

丢帧。绘图速度过慢的时候，同一帧在屏幕上至少出现2次。

撕裂的原因是 display 还没来得及读， buffer 就被重写了，那么就可以准备2个 buffer 即双缓冲。back buffer 用于 CPU/GPU 后台绘制，front buffer 用于显示。back buffer 准备好后才可以交换，这样就可以避免撕裂问题。但是此时屏幕还没有完整显示上一帧的内容时是不能交换的。那么只有等屏幕处理完成当前帧才能进行交换操作。当扫描完一屏后，会回到第一行进入下一次的循环，中间会有一段空隙（VBI），这个空隙为缓冲区交换的最佳时间。VSYNC 就是利用这个空隙出现的垂直刷新脉冲来保证双缓冲的最佳时间点。

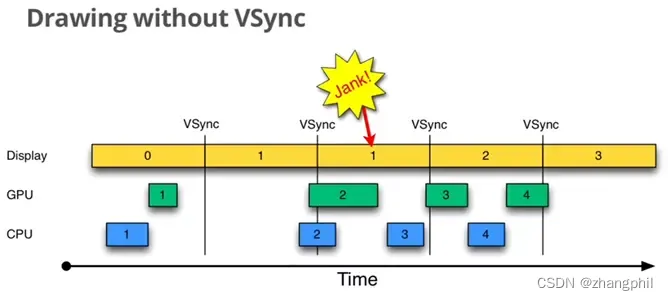

双缓冲下，没有 VSYNC 的丢帧情况：

Display 为显示屏， VSYNC 仅指双缓冲的交换：

Step1：Display 显示第0帧，此时 CPU/GPU 渲染第1帧画面，并且在 Display 显示下一帧前完成。
Step2：Display 正常渲染第一帧。
Step3：出于某种原因，如 CPU 资源被占用，系统没有及时处理第2帧数据，当 Display 显示下一帧时，由于数据没处理完，所以依然显示第1帧，即发生Jank。
是因为第2帧没有在显示前及时处理，导致屏幕多显示第1帧一次，导致后面的帧都延时了。

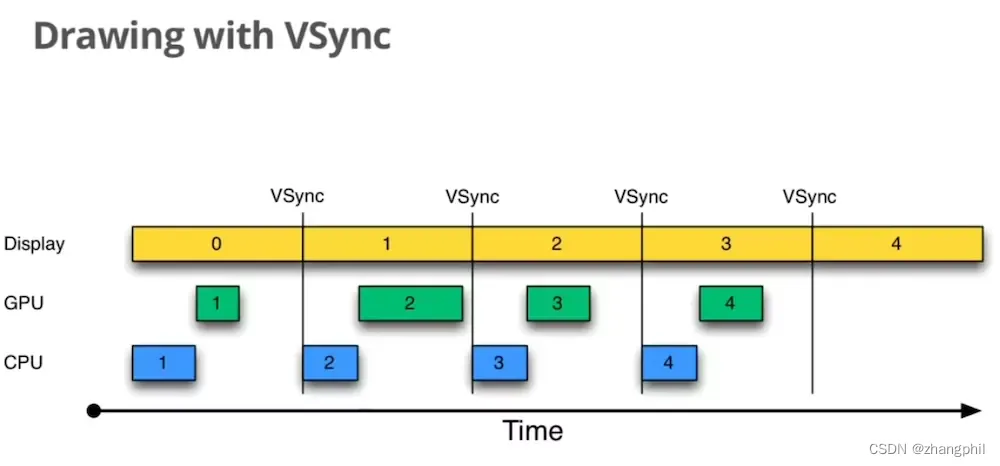

引入VSYNC，CPU-GPU理想绘制情况

当且仅当 VSYNC 出现时，CPU 就会立即处理下一帧数据，大大降低 Jank 概率。而且杜绝了 CPU/GPU 不停的绘制，导致帧生成速度高于屏幕刷新速度，生成的帧不能显示而被丢弃，这样导致的丢帧情况。

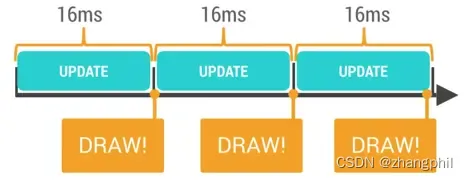

引入 VSYNC 后，绘制速度和屏幕刷新速度保持一致。早期经典的Android 设备屏幕刷新频率为 60HZ，那么 CPU/GPU 渲染的时间需要在 16ms 内完成。当 CPU/GPU 的 FPS 高于 60 HZ 显示效果会很完美，像这样：

当VSync 信号产生时，先完成Back Buffer 到 Frame Buffer的复制操作（交换内存地址），然后通知 CPU/GPU 绘制下一帧图像。也只有VSync 信号发生时，才绘制下一帧。将绘制工作都统一到VSYNC时间点上，是Choreographer的作用，在Choreographer指挥下，CPU/GPU绘制工作井井有条。但如果设备硬件性能较差，无法达到也会丢帧：

超时了，刷新频率>帧率，此时刷新屏幕，发出VSYNC 信号，由于CPU/GPU的渲染操作还没有完成，就不把Back Buffer的数据复制到 Frame Buffer，此时就从Frame Buffer去取旧数据，这样在两个刷新周期里，显示的是同一帧数据。

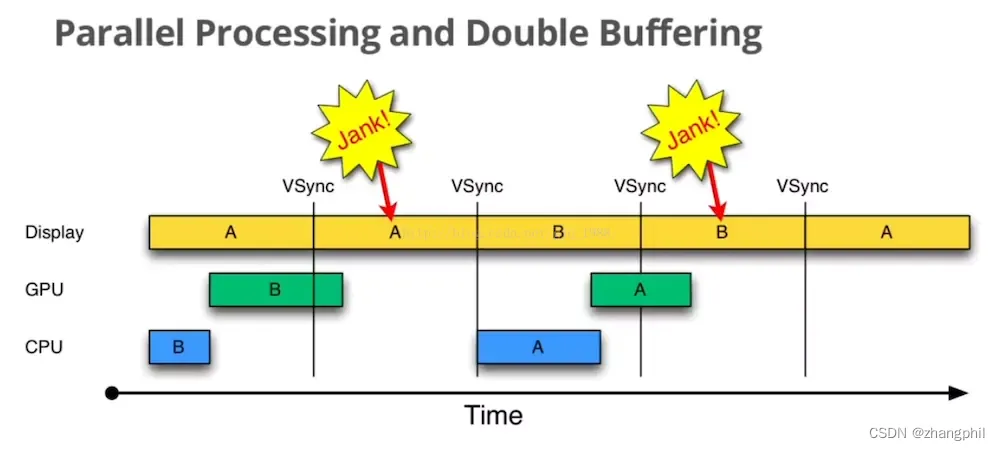

双缓冲区的丢帧

当第1个 VSYNC 到来时 GPU 还在处理数据，这时 B 缓冲区被占用了，那么就无法进行交换，屏幕依然显示 A 缓冲区数据。下一个信号到来时，此时 GPU 已经处理完了，那么就可以交换缓冲区，此时屏幕显示 B 缓冲区，CPU/GPU 开始操作 A。下一个信号到来时，A 被占用，那么屏幕依然显示 B 的数据。这种情况就是因为 GPU/CPU 无法在 16ms 内处理完数据而导致缓冲区交换延迟。
第一次的Jank看起来是没有办法的，除非升级硬件配置来加快FPS。设备不能升级硬件，无法改变 CPU/GPU 渲染时间，那么第一次 Jank 是无法避免的。重点关注 CPU 第一次和第二次执行中间浪费的时间。当第1次信号到来时，由于 GPU 占用了 B，导致屏幕会一直占用 A。两个缓冲区都被占用了，即使此时 CPU 是空闲的，它也没有办法处理下一帧的数据。当 CPU/GPU 绘制一帧的时间超过 16 ms 时，产生 Jank。产生 Jank 的那一帧的显示期间，GPU/CPU 在闲置的。造成CPU/GPU无事可做的假象是因为当前已经没有可用的buffer了。如果有第三个 Buffer 能让 CPU/GPU 在这个时候继续工作，那就完全可以避免第二个 Jank 的发生。

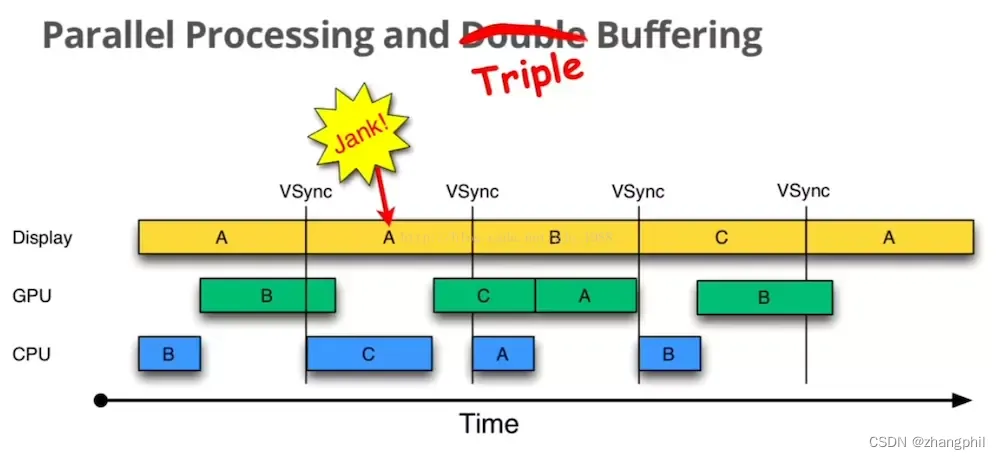

增加一个 buffer，三缓冲

当第一个信号到来时，A、B 都被占用，此时 CPU 开始使用 C 缓冲区来处理下一帧数据。之前第二次发生的 Jank 就避免了。双缓冲和三重缓冲都会有 lag（延时）问题，C 缓冲区延时了16ms才显示。

获取丢帧率的adb shell命令：

adb shell dumpsys SurfaceFlinger packagename

卡顿丢帧除了CPU/GPU层面，另外，也需要特别注意整机低内存情况。kswapd0 是一个内核工作线程，内存不足时会被唤醒，做内存回收工作。当内存频繁在低水位的时候，kswapd0 会被频繁唤醒，占用 cpu ，造成卡顿和耗电。通常kswapd0占用大核，而且是满频在跑，耗电、温升，如果此时有前台应用主线程跑到与kswapd0相同的核上，很大可能会出现 cpu 竞争，导致调度不到而丢帧卡顿。HeapTaskDaemon 通常也会在低内存时候跑的很高。

adb shell dumpsys meminfo

导出内存状况。

adb shell free

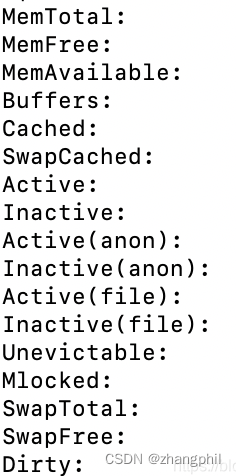

adb shell cat /proc/meminfo

当系统处于低内存的情况时候 , MemFree 和 MemAvailable 的值都很小。

MemTotal：内存总数
可以简单理解为总内存。
MemFree：空闲内存数
表示系统尚未使用的内存。MemUsed=MemTotal-MemFree，是已被用掉的内存。
Cached：缓存区内存数
当你读写文件的时候，Linux内核为了提高读写性能与速度，会将文件在内存中进行缓存，也就是Cache Memory(缓存内存)。这会导致系统中程序频繁读写文件后，可用物理内存会很少。
MemAvailable：可用内存数
应用程序可用内存数。系统中有些内存虽然已被使用但是可以回收的，比如cache/buffer，有一部分可以回收，所以MemFree不能代表全部可用的内存，这部分可回收的内存加上MemFree才是系统可用的内存，即：MemAvailable ≈ MemFree + Buffers + Cached，是一个估计值。
