RS422/485规范的偏置/端接电阻取值说明

1 MAX3490典型应用电路

图1

R1和R2为上拉电阻，防止误触发，产生误动作；是因为“UART以一个前导“0”触发一次接收动作”。

R3-6是故障安全偏置电阻，取值大小与所用电源大小呈正比。

R7是差分信号接收端端接电阻，取值等于传输线的特征阻抗。因RS422常用接口是RJ45，常用传输线是网线，其阻抗约为120 Ω，故而此处端接电阻取值为120 Ω。

2 故障安全偏置电阻的计算

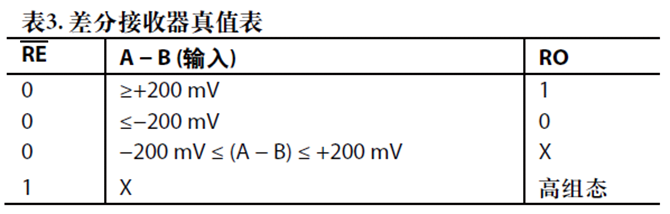

图2

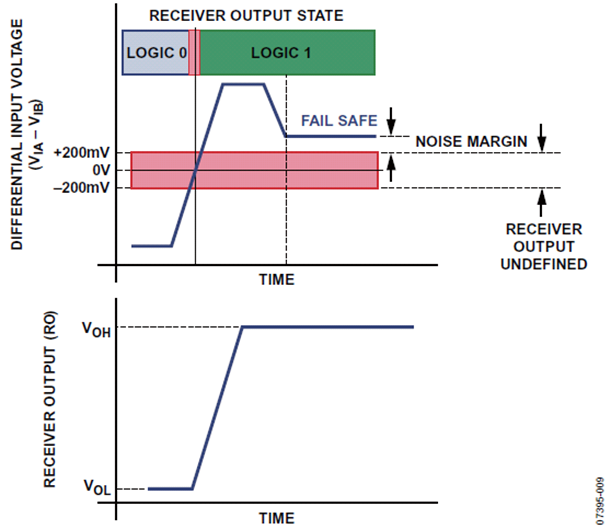

图3

假设端接电阻RT=120Ω，偏置电阻R1和R2的阻值计算如下：

R5 = R6 = R

VIA-VIB= ( VCC / ( R5 + R6 + RT) )*RT ≥ 200 mV (公式 1)

由以上得出 R ≤ ( ( VCC – 0.2 V) / 0.4 ) * RT (公式2)

可见偏置电阻大小与电源VCC呈正比。

当VCC = 5V时，电阻R ≤ 1440 Ω，即偏置电阻最大值是1440 Ω；

当VCC = 3.3V时，电阻R ≤ 930 Ω，即偏置电阻最大值是930 Ω。

所以，当电源使用3.3V时，故障安全偏置电阻的理论最大值是930 Ω；

当R5=R6=825 Ω时，VIA – VIB = (3.3 / (825*2 + 120)) *120 = 224mV > 200mV，不会落在NOISE MARGIN范围内。

3 R5=R6和R7取值对比

图4，偏置电阻R5=R6=10k，端接电阻R7=1k，这是不规范的电阻组合

注：此组合不规范，是因为将该处更偏向于模拟电路中的偏置电阻的概念，错误当成了数字电路中的上下拉电阻，且认为4.7k和10k几乎没区别，导致VIA – VIB 小于200 mV，落在Noise Margin范围内，通信异常；将R5 R6直接使用了10k电阻，后期调试时，发现工作异常，不得不增大端接电阻R7，方可通信正常。

图5，R5=R6=825OHM，R7=120OHM，这是规范的电阻组合

图6，偏置电阻R5=R6=10k，端接电阻R7=1k

图7，偏置电阻R5=R6=10k，端接电阻R7=1k

(1) 对比结果可见，端接电阻120 Ω波形比端接电阻1k Ω波形上冲下冲更小，因为其端接电阻的阻值更接近传输线的阻抗。注：以上对比应该仅是偏置电阻和端接电阻阻值不同，使用的图1中的VCC_3V3_422应该都是3.3V电源，不太记得了，读者可以自己验证下。

(2) 无论是RS422/485差分信号的端接电阻取值 120 Ω，接近传输线的特征阻抗；还是普通差分信号线的阻抗控制为 100 Ω时，其端接电阻取值 100 Ω；都符合高速电路设计中“避免阻抗突变”的原则，因为信号遇到阻抗变化时会有反射，阻抗变化越大，反射量越大，通常用反射系数大小来评价，即S11参数。另外，信号反射越大，高频分量越多，对外辐射也越大。保持传输线上阻抗均匀，类似于车辆在平坦的路面行驶时，颠簸很小；路面坑坑洼洼，起伏越大，车辆颠簸越厉害。
