Bios工程师手边事—IGD VBIOS

    现代社会，是计算机技术高速发展的时代。计算机的发展，总是以人们生活的方便为目的。早期的计算机要想看到计算机的计算结果，要根据打孔的卡片来计算输出结果。而现在想看计算机的输出，就方便多了，一台显示器，男女老少皆能看懂。

    显示器只是一个输出终端，计算机的核心输出设备是显卡。显卡厂商为了使自己的产品更容易销售，便做了一个叫做VBIOS的东西。它使得我们底层系统BIOS开发者可以不必知道显卡的具体初始化细节，我们只需要找到它执行它，然后再往显存里写数据，显示器便会神奇地显示我们的想要的结果。

    作为BIOS工程师，需要对VBIOS做哪些事情呢？笔者现在从INTEL IGD VBIOS的角度来谈一下：

1， 客制化VBIOS，使其适合我们自己的平台。

2， 将VBIOS包入我们的BIOS ROM中。

3， 切屏和调整亮度。



1，客制化BIOS，使其适合我们自己的平台。

INTEL的VBIOS，是以二进制的方式提供给各个主板厂商，并且提供了BMP工具以方便我们对显示接口进行配置。

         想要配置VBIOS，先打开BMP（如果你够牛，可以不用BMP遍历VBT区来修改各项值）。然后用BMP加载两个文件，一个是我们的VBIOS数据文件，另一个是脚本配置文件。打开后，我们需要调整的一般也就只有两块，LVDS屏的配置和几个数字PORT的配置。

         LVDS：

         屏的规格书一般都写有屏的分辨率和屏的色深。我们需要根据这几个值，来选择我们的LVDS屏号，并在Panel Color Depth一栏选择正确的值。

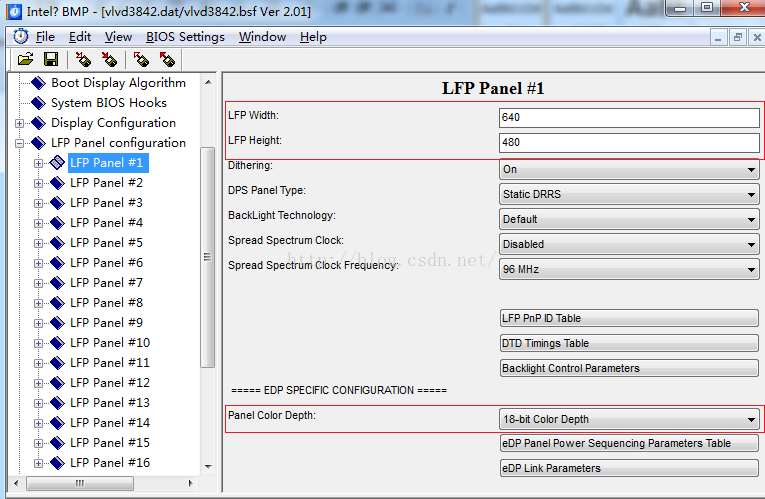

 图1，Panel No.

如果主板和LVDS屏上都没有EDID ROM，那么BIOS工程师就需要在EDID SUPPORT一栏选择Disabled。并且要根据屏的Timing Characteristics来配置DTD Timing。

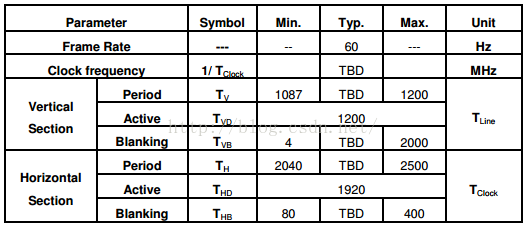

图2，TimingCharacteristics

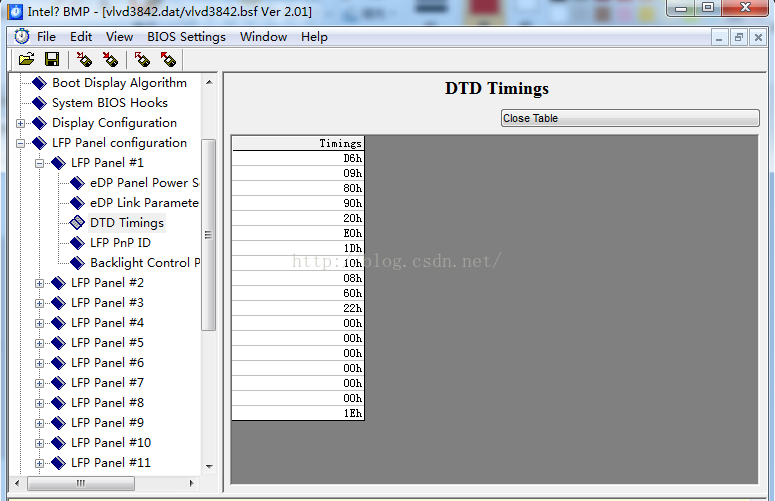

图3，DTD Timings

DisplayPort:

根据主板需求，开关一些数字显示接口。很多工程师看到Device1,Device2就对应上了DisplayPortB,DisplayPortC。其实Device1，Device2都是针对设备接口来描述的，并不需要一定要和哪个数字显示接口相对应。DisplayPort口比LVDS的配置简单多了，只要认真看仔细，就不会出错。







2， 将VBIOS包入我们的BIOS ROM中。

（1）      包INTEL IGD VBIOS时，我们先要确保我们的VBIOS将会被GenFW，并且会被包到最终的ROM中。EDK和EDK2的具体做法有所不同，但目的都是一致的。

（2）      在第一步中，我们需要建一个GUID来代表VBIOS。在代码中，我们同样需要建立相应的GUID，然后加入我们的代码中，此时要填好正确的VID和DID。

       做完以上两步后，Kernel代码会帮我们完成这个功能。

MRC代码执行后。VBIOS会随着BIOS代码被解压至内存的高端地址。在BDS阶段，PCI扫描过后，BiosVideo驱动将会被执行，BIOSVideo会将VBIOS从高端地址拷贝到C段地址起始处。根据PCI OptionROM的结构找到其EntryPoint，切换至实模式执行此EntryPoint。VBIOS执行完后，我们在1中的设定才真正实现了。



3， 切屏和调整亮度。

显示相关功能都交给VBIOS和显卡驱动来做了。系统BIOS能做的功能不多，但终端用户经常使用的功能：切屏和调整亮度却需要我们来触发。在ACPI OS下，我们需要通知驱动执行相关功能，在非ACPI OS环境下，我们要借助INT 10H来执行相应功能。

总结起来如下所示：



表1，切屏和调整亮度

功能	ACPI OS	非ACPI OS
切屏	GHDS()	INT10(AX=5F64H,BX=0401H),注：BL为VBIOS Toggle表。
亮度加	BRTN(0x86)	INT10(AX=5F61H,BX=08XXH)，注XX为亮度值
亮度减	BRTN(0x87)	INT10(AX=5F61H,BX=08XXH)，注XX为亮度值
