数据交互流程图

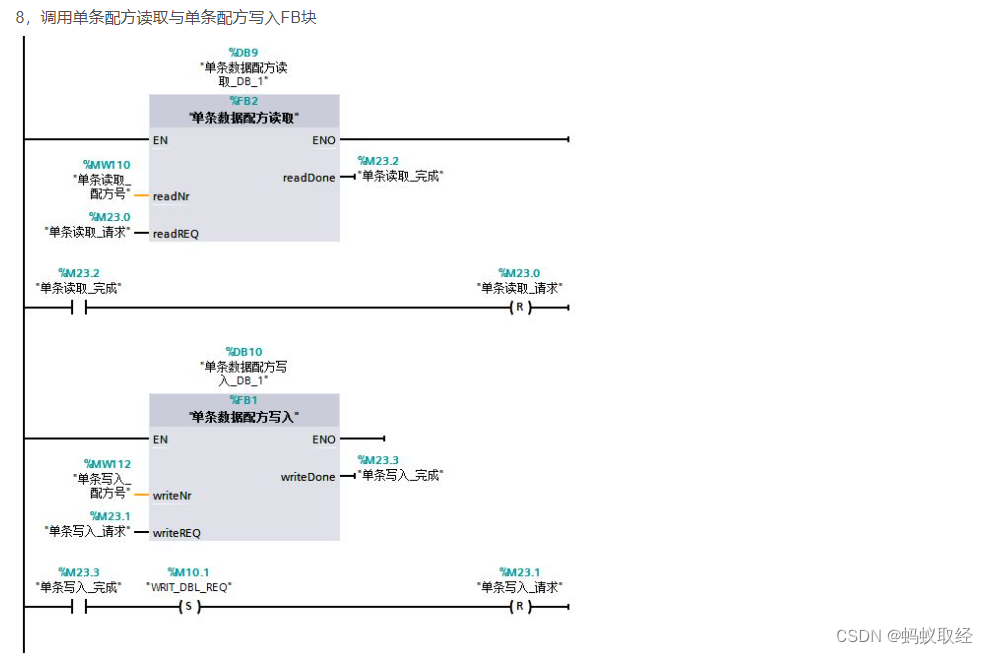

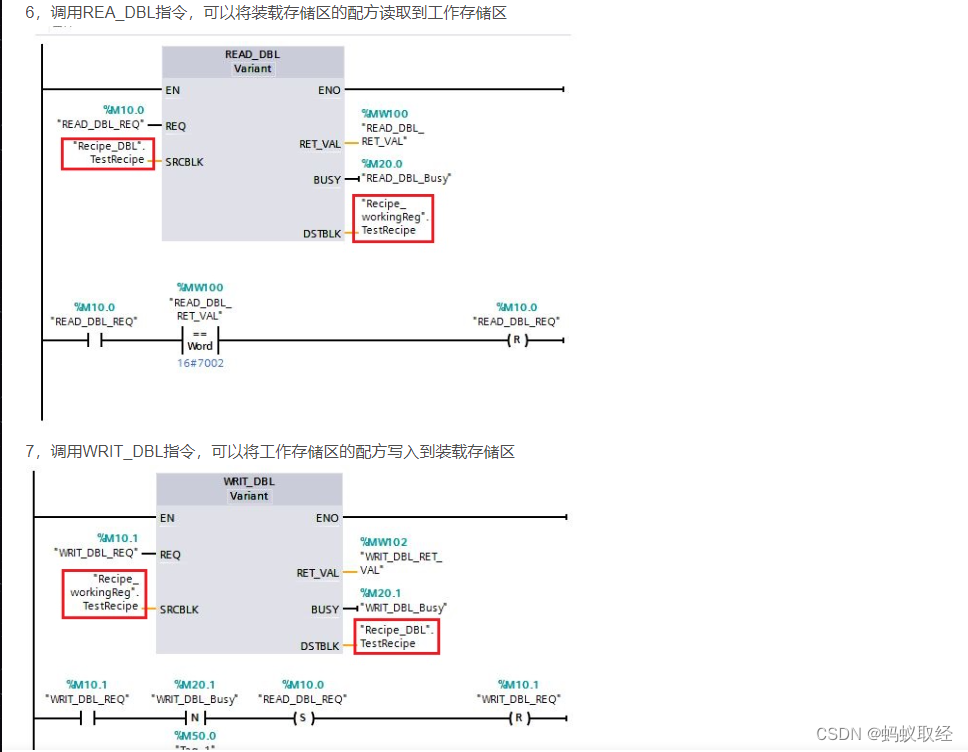

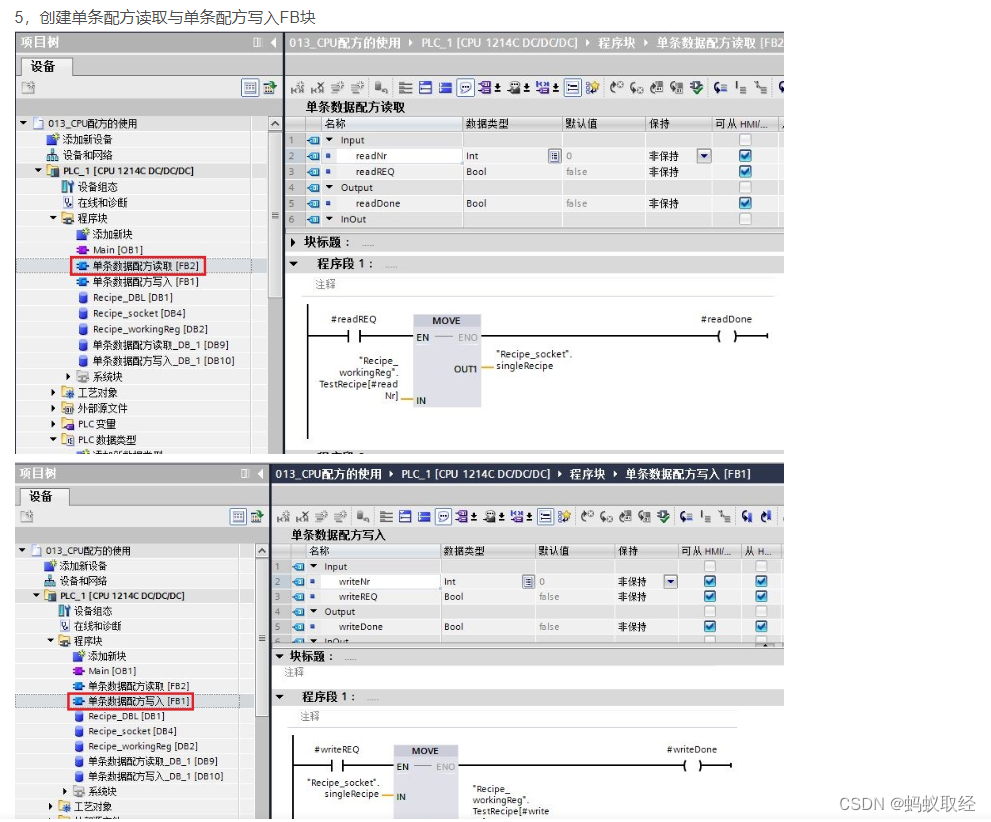

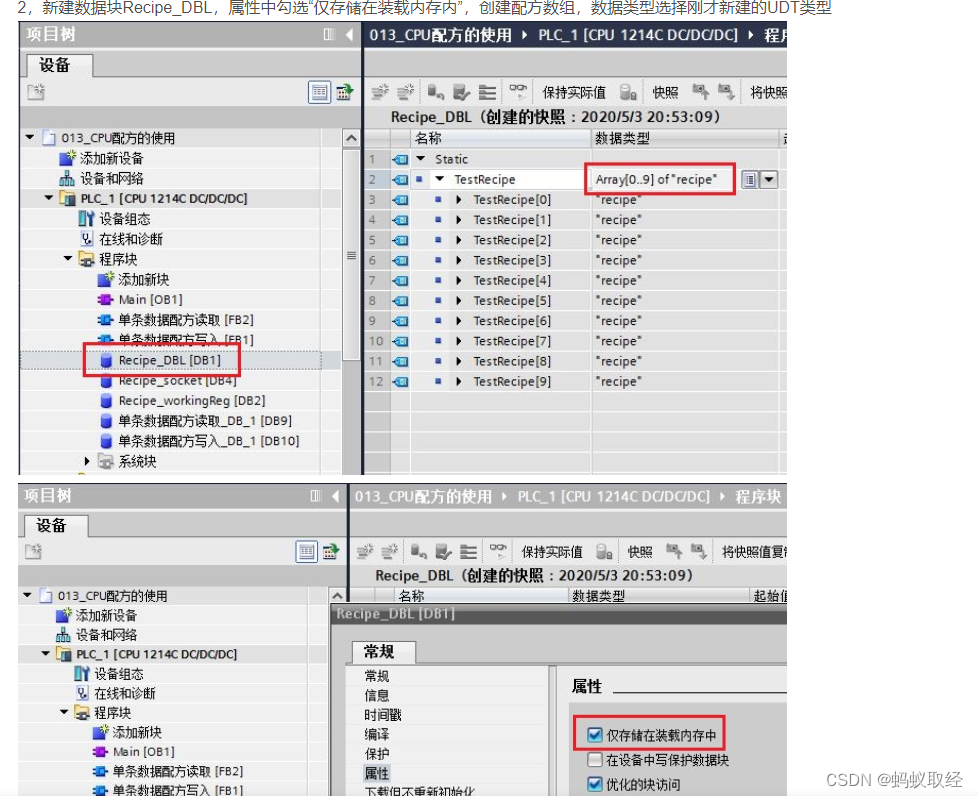

配方数据存储在PLC的装载存储区中，运行时将装载存储区的数据读取到工作存储区中，通过FB块实现对单条配方读取与写入的功能
装载存储区中的配方数据导出CSV文件后，可在WEB服务器或存储卡中进行编辑（使用ASCII文本编辑器）
