MOSFET 导通条件

最新推荐文章于 2025-02-25 22:53:24 发布
最新推荐文章于 2025-02-25 22:53:24 发布
阅读量7.9w 收藏 450
点赞数 124
分类专栏： 模电
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zhengyanan815/article/details/68921668
版权



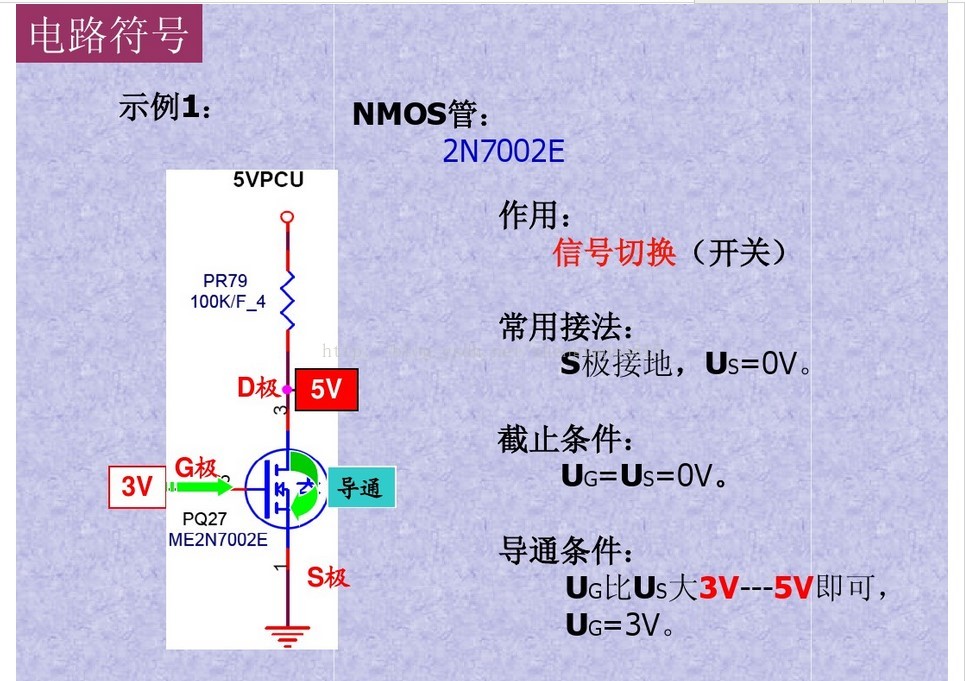

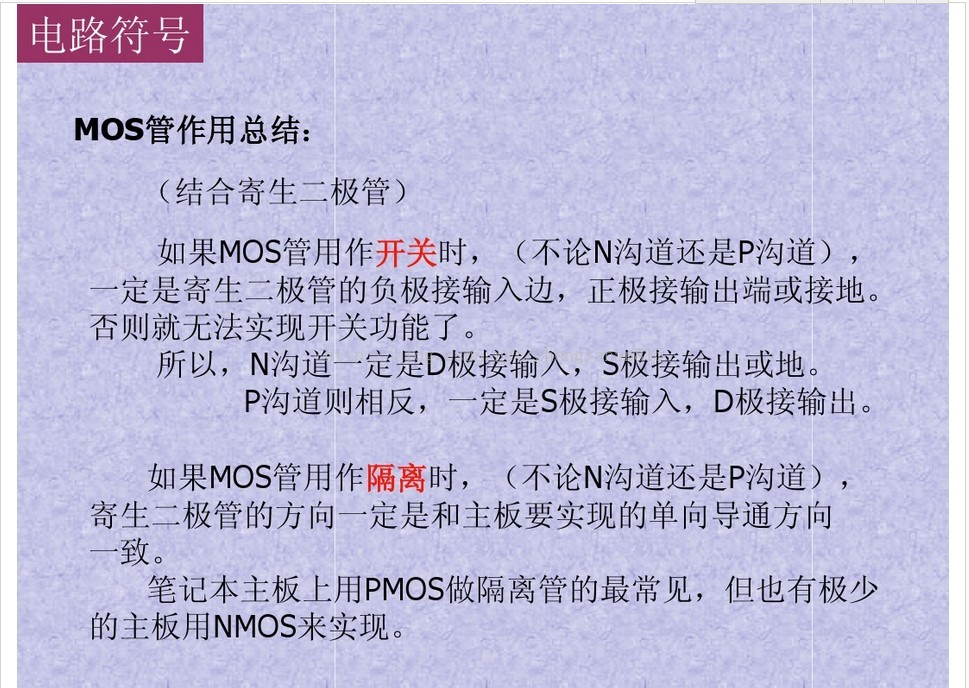

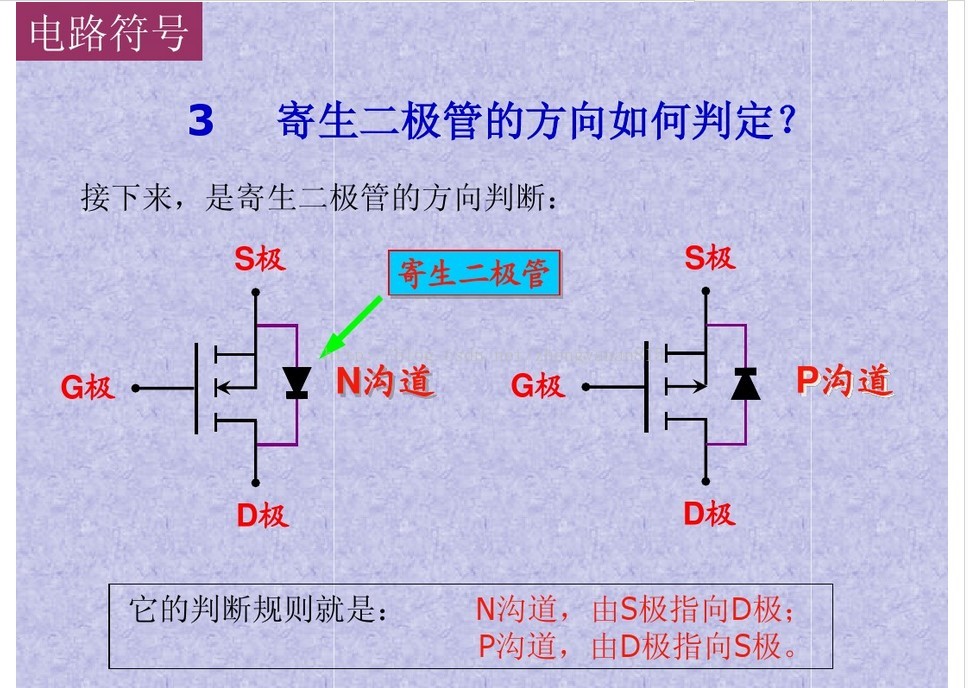

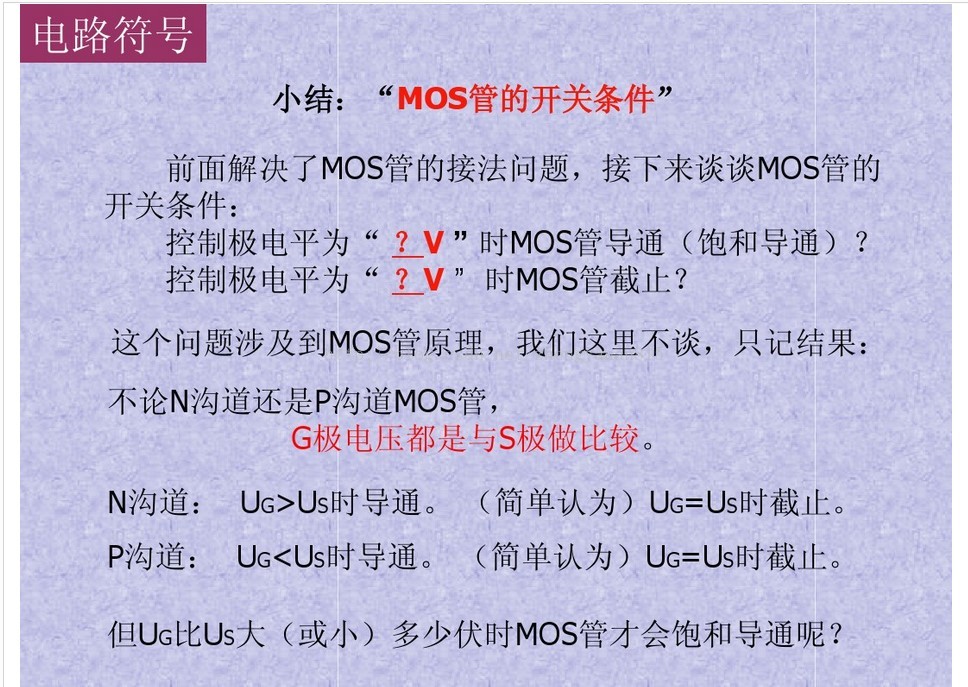

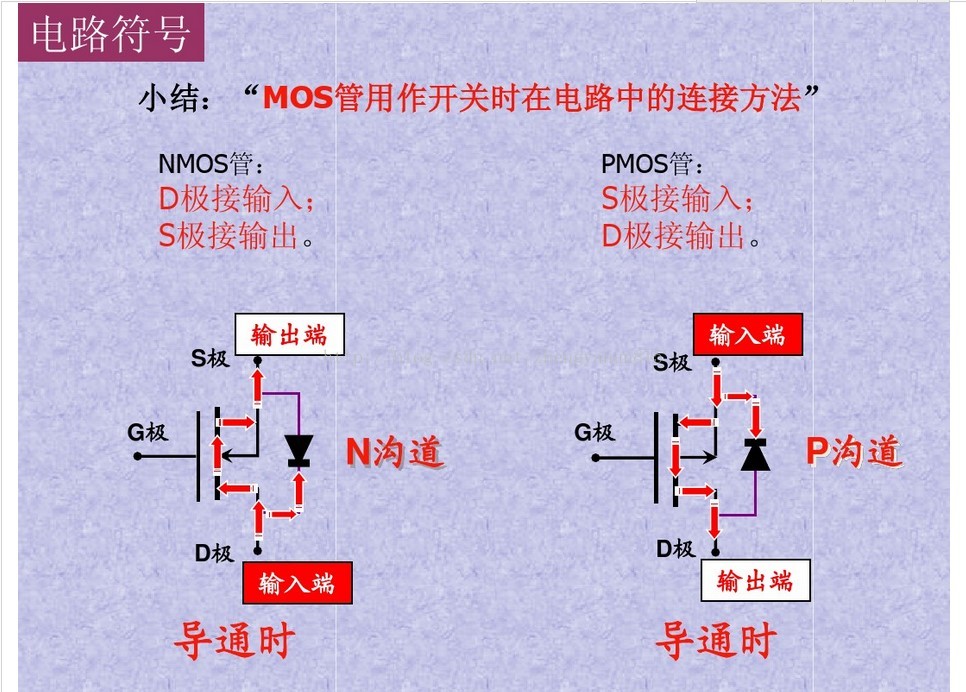

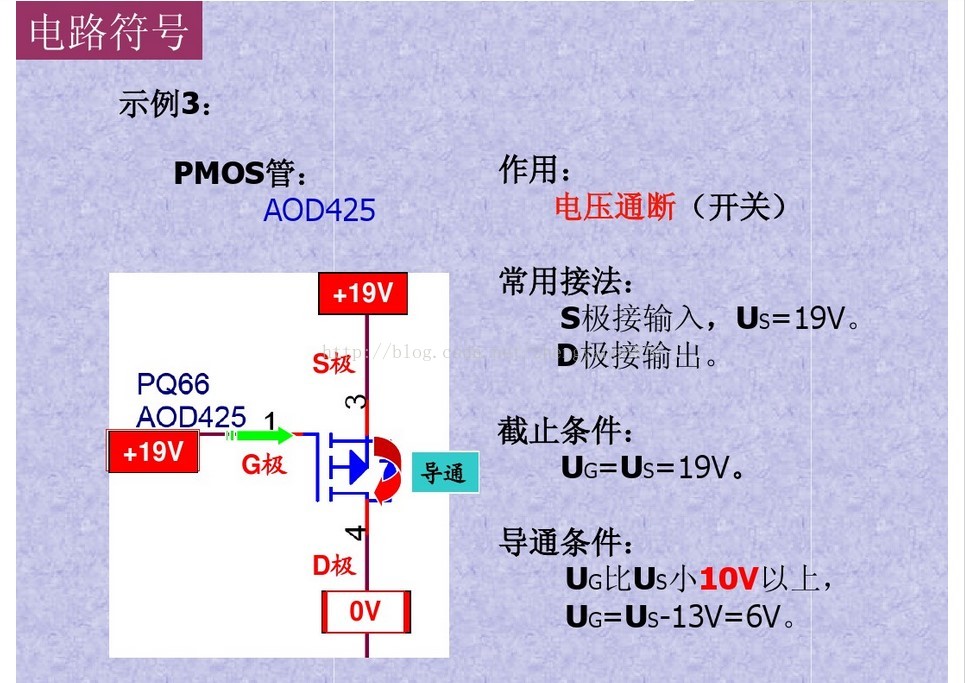

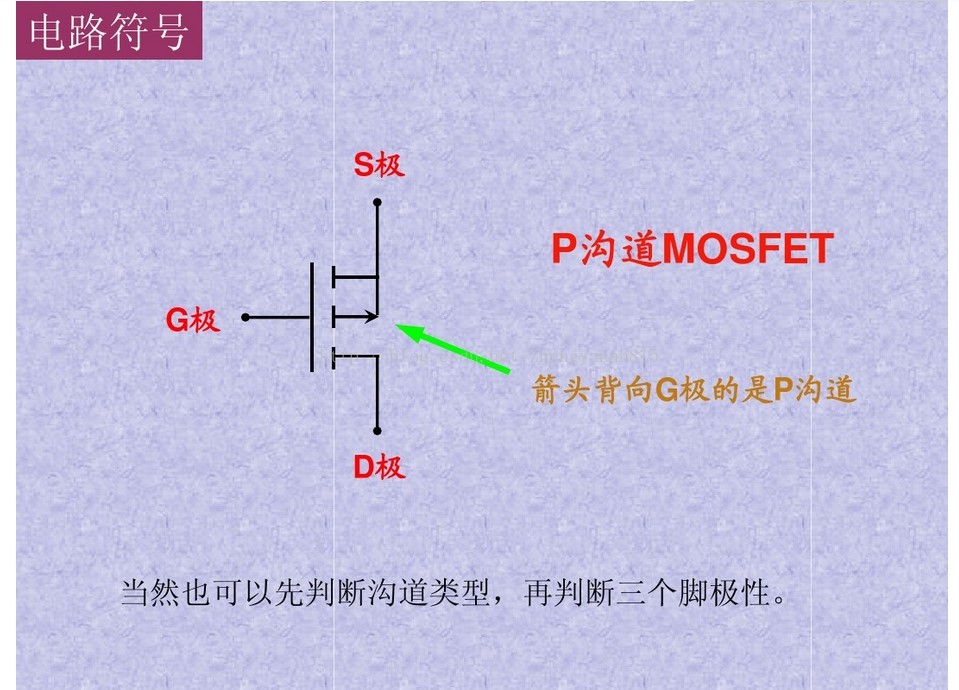

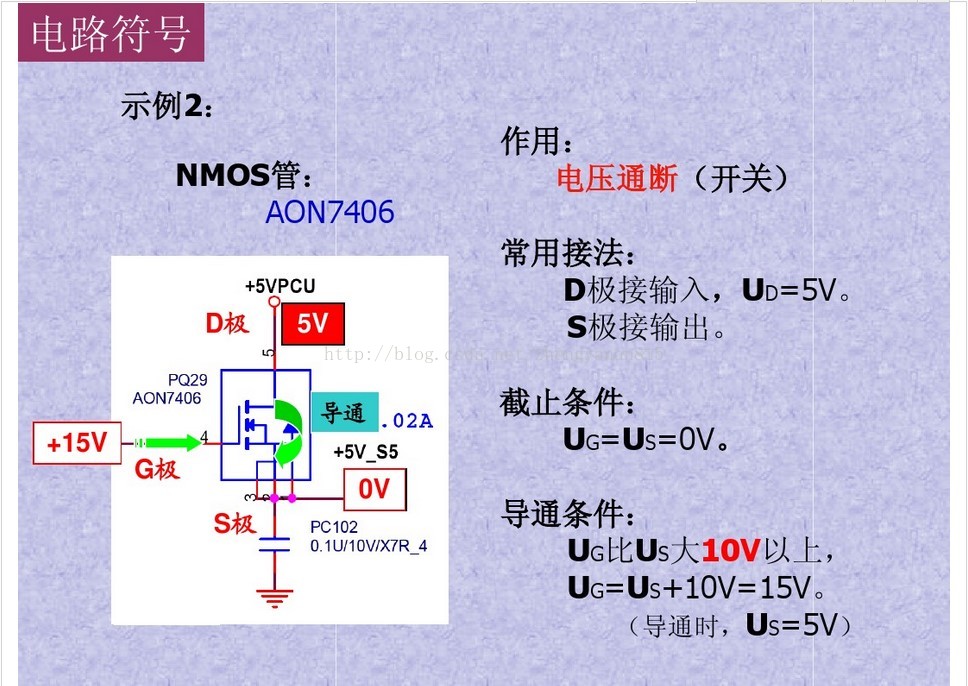

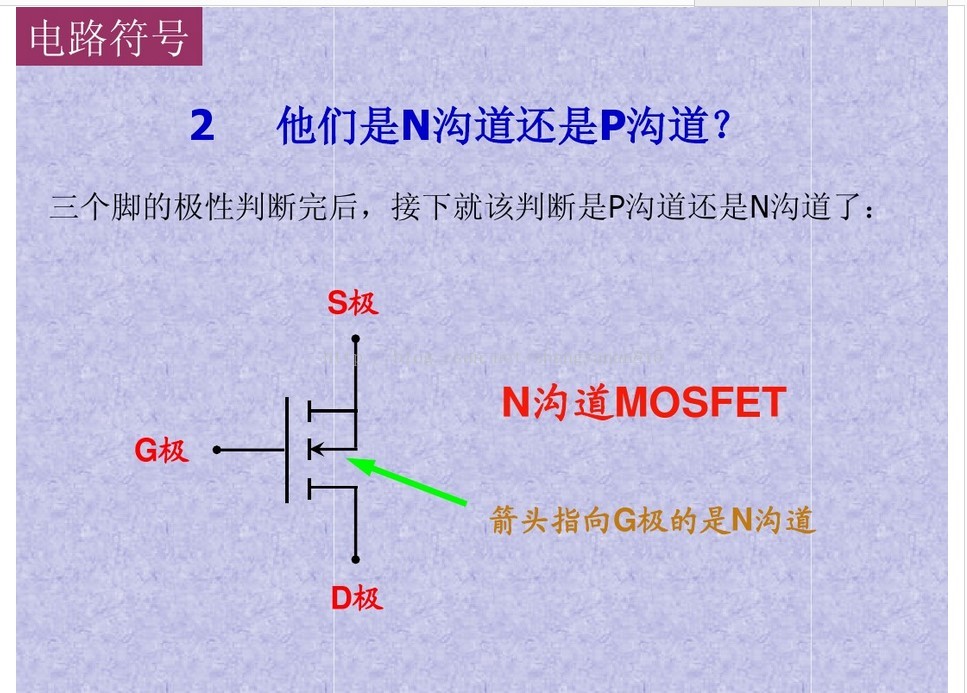

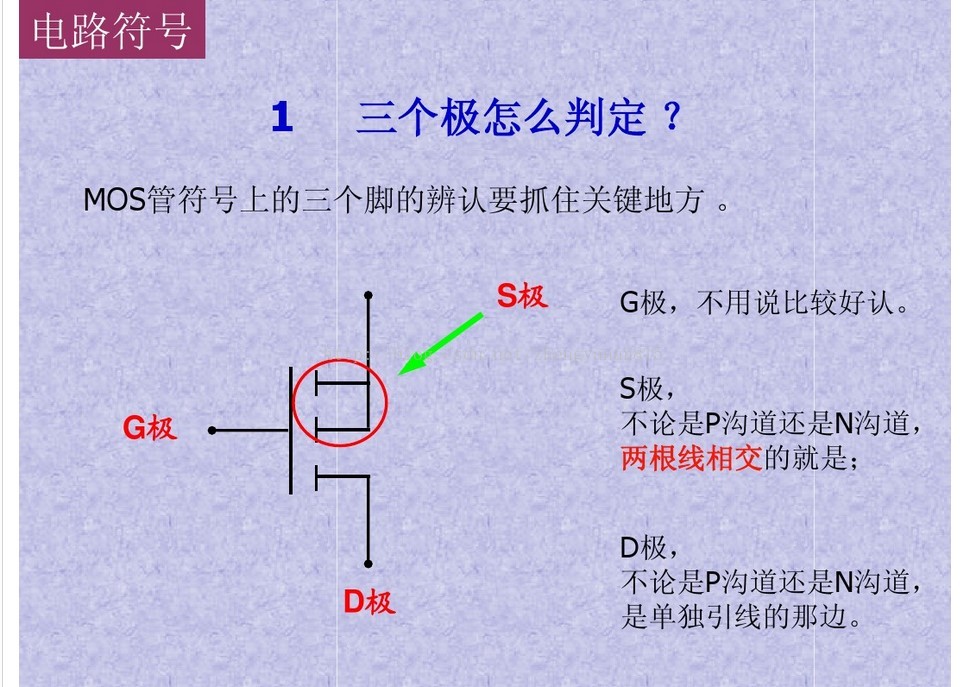

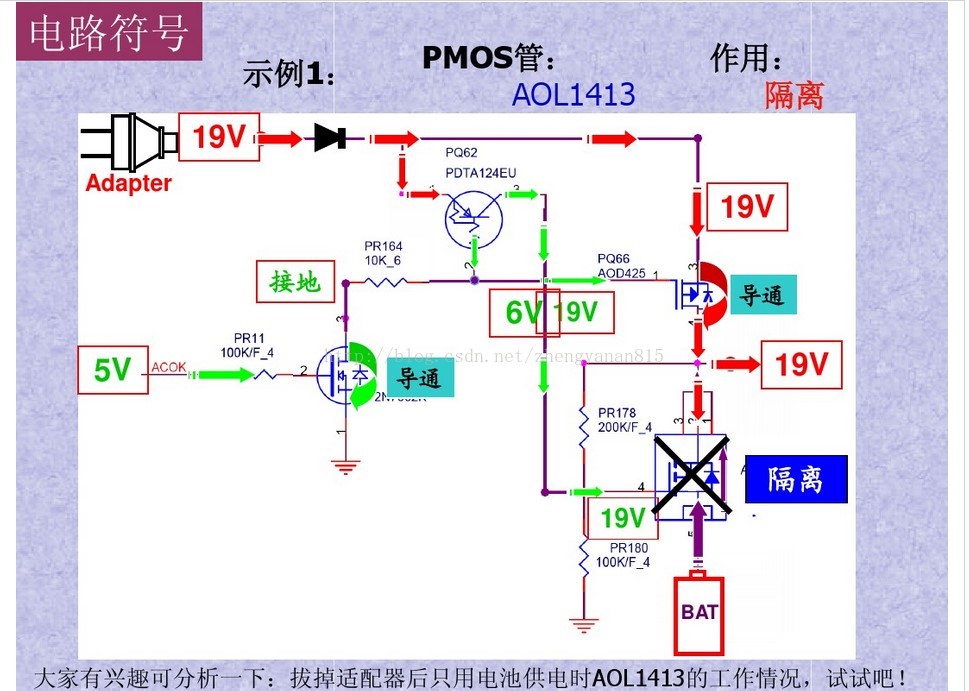

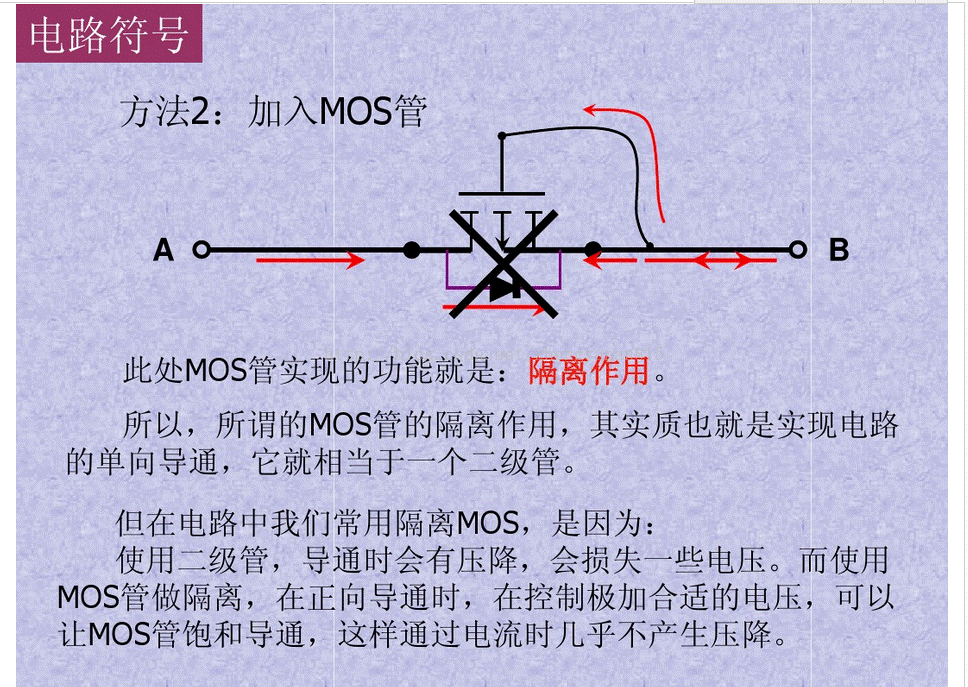

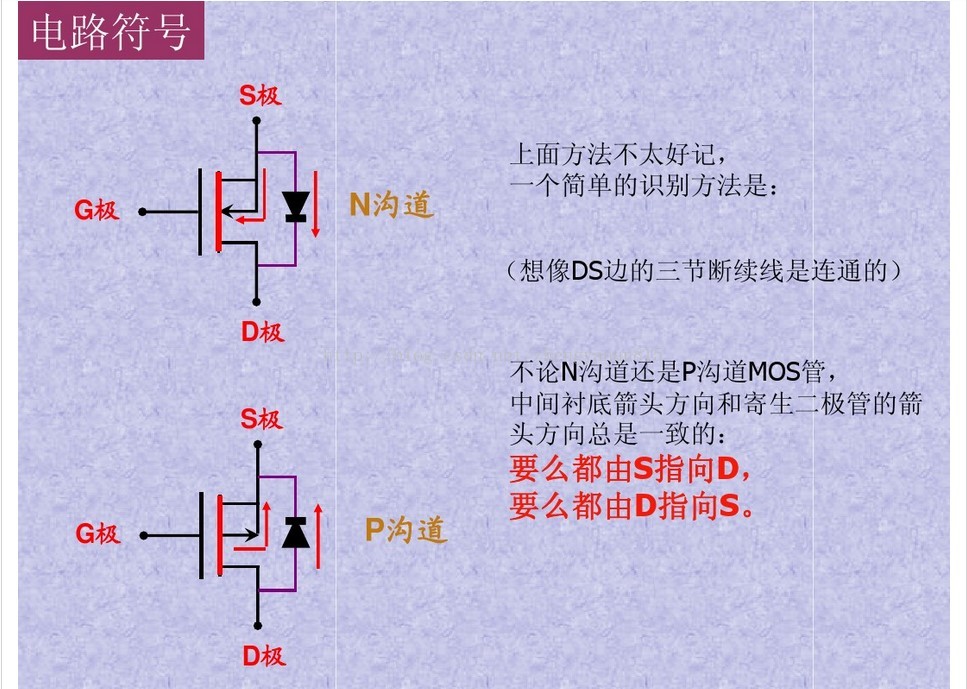

https://wenku.baidu.com/view/fc0a7d2eccbff121dd3683b2.html
