计算机组成原理：DMA

引入

过去几年里，整个计算机产业，都在尝试不停地提升IO设备的速度。但是，无论IO速度怎么提升，比如CPU，总还是太慢。SSD 硬盘的 IOPS 可以到 2 万、4 万，但是我们 CPU 的主频有 2GHz 以上，也就意味着每秒会有 20 亿次的操作。

如果我们对于IO的操作，都是由CPU发出对应的指令，然后等待IO设备完成操作之后返回，那CPU就会有大量的时间其实都是在等待IO设备完成操作。

但是，这个CPU的等待，在很多时候，其实并没有太多的实际意义。我们对于IO设备的大量操作，其实都只是把内存里面的数据，传输到IO设备而已。在这种情况下，其实CPU只是在傻等而已。特别是当传输的数据量比较大的时候，比如进行大文件复制，如果所有数据都要经过CPU，实在是太浪费时间了。

因此，计算机工程师们，就发明了 DMA 技术，也就是直接内存访问（Direct MemoryAccess）技术，来减少CPU等待的时间

DMA，一个协处理器

本质上，DMA技术就是我们在主板上放一块独立的芯片。在进行内存和IO设备的数据传输的时候，我们不再通过CPU来控制数据传输，而是直接通过DMA控制器（DMA Controller，简称 DMAC）。这块芯片，我们可以认为它其实就是一个协处理器（Co-Processor）。

DMAC最有价值的地方体现在，当我们要传输的数据特别大、速度特别快，或者传输的数据特别小、速度特别慢的时候

比如说，我们用千兆网卡或者硬盘来传输大量数据时，如果都用CPU来搬运，可能忙不过来，所以可以选择DMAC。而当数据传输很慢的时候，DMAC可以等数据到齐了，再发送信号，给到CPU去处理，而不会让CPU在那里忙等待。

DMAC 是一块“协处理器芯片”，这里的“协”，指的是"协助"CPU，完成对应的数据传输工作。在DMAC控制数据传输的过程中，我们还是需要CPU的。

除此之外，DMAC也是一个特殊的IO设备。它和CPU以及其他IO设备一样，通过连接到总线来进行实际的数据传输。总线上的设备呢，其实有两种类型。一种我们称之为主设备（Master），另外一种，我们称之为从设备（Slave）。

• 想要主动发起数据传输，必须要是一个主设备来可以，CPU就是主设备。而我们从设备（比如硬盘）只能接收数据传输。
• 所以，如果通过CPU来传输数据，要么是CPU从IO设备读数据，要么是CPU向IO设备写数据。

那我们的 I/O 设备不能向主设备发起请求么？可以是可以，不过这个发送的不是数据内容，而是控制信号。IO设备可以告诉CPU，我这里有数据要传输给你，但是实际数据是CPU从 I/O 设备拉走的，而不是 I/O 设备推给 CPU 的。

不过，DMAC 就很有意思了，它既是一个主设备，又是一个从设备。对于 CPU 来说，它是一个从设备；对于硬盘这样的 IO 设备来说呢，它又变成了一个主设备。那使用 DMAC进行数据传输的过程究竟是什么样的呢？下面我们来具体看看。

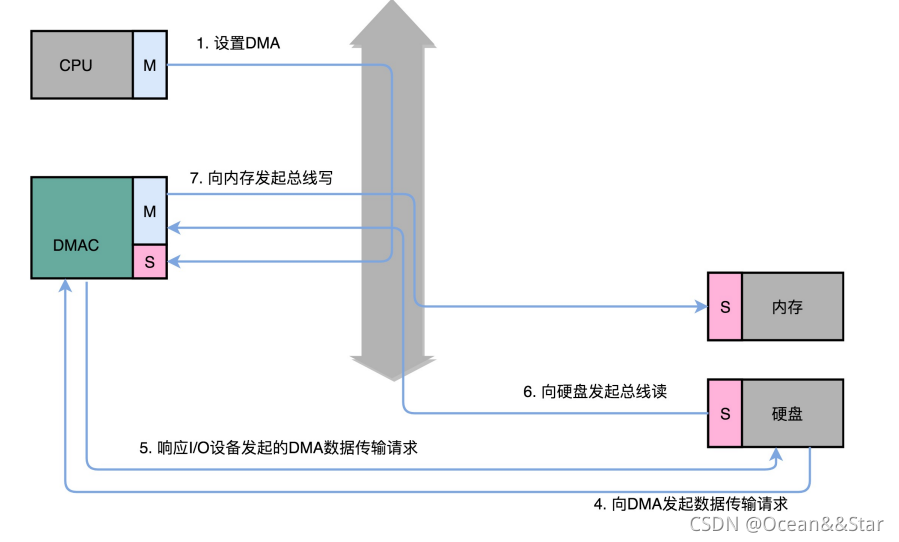

1. 首先，CPU 还是作为一个主设备，向 DMAC 设备发起请求。这个请求，其实就是在DMAC 里面修改配置寄存器。
2. CPU修改DMAC的配置的时候，会告诉DMAC这样几个信息
   • 首先是源地址的初始值和传输时候的地址增减方式
     • 所谓源地址，就是数据要从哪里传输过来。如果我们要从内存里面写入数据到硬盘上，那么就是要读取的数据在内存里面的地址。如果是从硬盘读取数据到内存，那么就是硬盘的IO接口的地址
     • IO的地址可以是一个内存地址，也可以是一个端口地址。而地址的增减就是说，数据时从大的地址向小的地址传输，还是从小的地址向大的地址传输
   • 其次就是目标地址（数据传输的目的地）初始值和传输时候的地址增减方式。
   • 第三个自然是要传输的数据长度，也就是我们一共要传输多少数据
3. 设置完这些信息之后，DMAC就会变成一个空闲的状态（Idle）
4. 如果我们要从硬盘上往内存里面加载数据，这个时候，硬盘就会向 DMAC 发起一个数据传输请求。这个请求并不是通过总线，而是通过一个额外的连线
5. 然后，我们的 DMAC 需要再通过一个额外的连线响应这个申请。
6. 于是，DMAC 这个芯片，就向硬盘的接口发起要总线读的传输请求。数据就从硬盘里面，读到了 DMAC 的控制器里面。
7. 然后，DMAC 再向我们的内存发起总线写的数据传输请求，把数据写入到内存里面。
8. DMAC 会反复进行上面第 6、7 步的操作，直到 DMAC 的寄存器里面设置的数据长度传输完成。
9. 数据传输完成之后，DMAC 重新回到第 3 步的空闲状态。

所以，整个数据传输的过程中，我们不是通过CPU来搬运数据，而是由DMAC这个芯片来搬运数据。但是CPU在这个过程中也是必不可少的。因为传输什么数据，从哪里传输到哪里，其实还是由CPU来设置的。这也是为什么，DMAC叫做“协处理器”

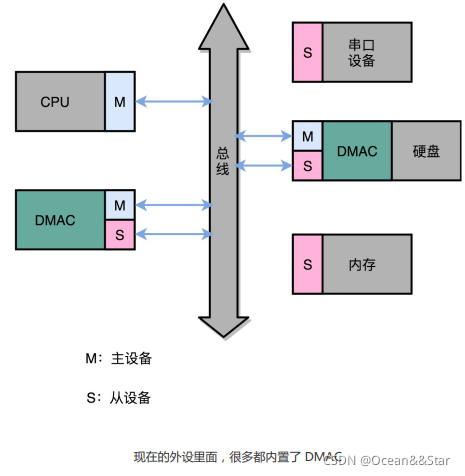

最早，计算机里是没有 DMAC 的，所有数据都是由 CPU 来搬运的。随着对于数据传输的需求越来越多，先是出现了主板上独立的 DMAC 控制器。到了今天，各种 I/O 设备越来越
多，数据传输的需求越来越复杂，使用的场景各不相同。加之显示器、网卡、硬盘对于数据传输的需求都不一样，所以各个设备里面都有自己的 DMAC 芯片了。

为什么那么快？一起来看 Kafka 的实现原理

了解了 DMAC 是怎么回事儿，那你可能要问了，这和我们实际进行程序开发有什么关系呢？有什么 API，我们直接调用一下，就能加速数据传输，减少 CPU 占用吗？

过去几年的大数据浪潮里面，还真有一个开源项目很好地利用了 DMA 的数据传输方式，通过 DMA 的方式实现了非常大的性能提升。这个项目就是Kafka。下面我们就一起来看看它究竟是怎么利用 DMA 的。

• Kafka 是目前实时数据传输管道的标准解决方案。
• Kafka是一个用来处理实时数据的管道，我们常常把它来做一个消息队列，或者用来收集和落地海量的日志。作为一个处理实时数据和日志的管道，瓶颈自然也在IO层面
• Kafka里面常会有两种常见的海量数据传输的情况，一种是从网络中接收上游的数据，然后需要落地到本地磁盘上，确保数据不丢失，另一种情况是，从本地磁盘上读取出来，通过网络发送出去。

我们来看一看后一种情况，从磁盘读数据发送到网络上去。如果我们自己写一个简单的程序，最直观的办法，自然是用一个文件读操作，从磁盘上把数据读到内存里面来，然后再用一个 Socket，把这些数据发送到网络上去。

File.read(fileDesc, buf, len);
Socket.send(socket, buf, len);

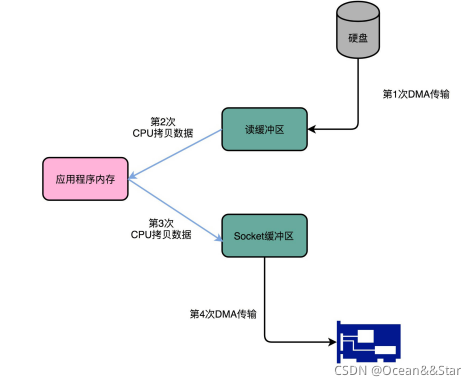

在这个过程中，数据一共发生了四次传输的过程，其中两次是DMA的传输，另外两次是通过CPU控制的传输：

• 第一次传输，是从硬盘上，读到操作系统内核的缓冲区。这个传输是通过DMA搬运的
• 第二次传输，需要从内核缓冲区里面的数据，复制到我们应用分配的内存里面。这个传输是通过CPU搬运的
• 第三次传输，是要从应用的内存里面，再写到操作系统的socket的缓冲区里面去。这个传输，还是由CPU搬运的
• 第四次传输，需要再从socket缓冲区里面，写到网卡的缓冲区里面去，这个传输也是通过DMA搬运的。

这个时候，你可以回过头看看这个过程。我们只是要“搬运”一份数据，结果却整整搬运了四次。而且这里面，从内核的读缓冲区传输到应用的内存里，再从应用的内存里传输到
Socket 的缓冲区里，其实都是把同一份数据在内存里面搬运来搬运去，特别没有效率。

像 Kafka 这样的应用场景，其实大部分最终利用到的硬件资源，其实又都是在干这个搬运数据的事儿。所以，我们就需要尽可能地减少数据搬运的需求。

事实上，Kafka 做的事情就是，把这个数据搬运的次数，从上面的四次，变成了两次，并且只有 DMA 来进行数据搬运，而不需要 CPU。

@Override
public long transferFrom(FileChannel fileChannel, long position, long count) throws IOExecption
 return fileChannel.transferTo(position, count, socketChannel);
}

Kafka的代码调用了Java NIO库，具体是FileChannel里面的transsferTo方法。我们的数据并没有读到中间的应用内存里面，而是直接通过channel，写入到对应的网络设备里。并且，对于socket的操作，也不是写到socket的buffer里面，而是直接根据描述符写到网卡的缓冲区里面。于是，在这个过程之中，我们只进行了两次数据传输。

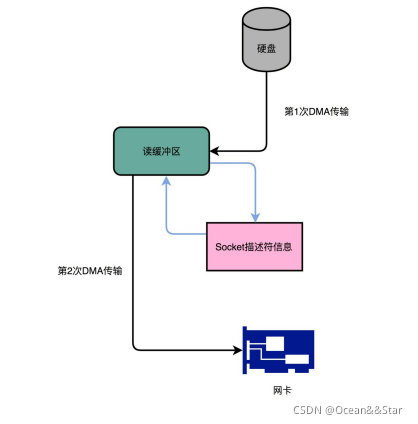

第一次，是通过 DMA，从硬盘直接读到操作系统内核的读缓冲区里面。第二次，则是根据Socket 的描述符信息，直接从读缓冲区里面，写入到网卡的缓冲区里面。

这样，我们同一份数据传输的次数从四次变成了两次，并且没有通过CPU来进行数据搬运，所有的数据都是通过DMA来进行传输的。

这这个方法里面，我们没有在内存层面去“复制”数据，所以这个方法，也叫做“零拷贝”

在使用了这样的零拷贝的方法之后呢，我们传输同样数据的时间，可以缩减为原来的 1/3，相当于提升了 3 倍的吞吐率。
