5V单端差分信号编码器转脉冲24V电平集电极开路变送器

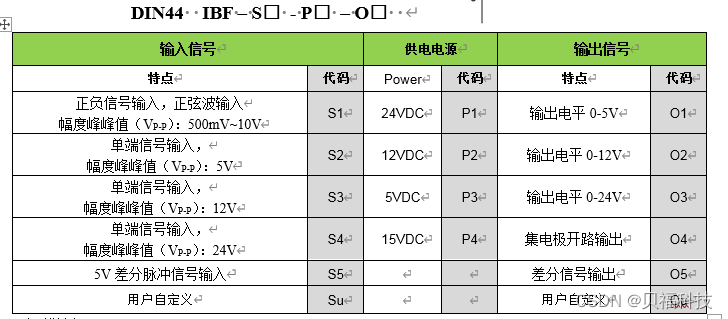

选型举例：

例 1： 输入：编码器差分信号输入；  电源：24V ；   输出：0-5V电平     型号：DIN44 IBF S5-P1-O1

例 2： 输入：编码器差分信号输入；  电源：12V ；   输出：0-24V电平    型号：DIN44 IBF S1-P2-O3

例 3： 输入：0-5V电平；   电源：24V ；   输出：0-24V电平            型号：DIN44 IBF S2-P1-O3

例 4： 输入：0-5V电平；   电源：12V ；   输出：集电极开路输出        型号：DIN44 IBF S2-P2-O4

例 5： 输入：用户自定义；  电源：24V ；   输出：用户自定义            型号：DIN44 IBF Su-P1-Ou



主要特性:

>> 编码器差分信号直接输入转换成脉冲信号

>> 支持A、B和Z三相差分同时转换

>>  4路输入，4路输出，输出脉冲幅值可选

>> 不改变原波形频率，响应速度500KHz以上

>> 电源、信号输入、信号输出 3000VDC三隔离

>> 供电电源：5V、12V、15V或24V直流单电源供电

>> 低成本、小体积，使用方便，可靠性高

>> 标准DIN35 导轨式安装

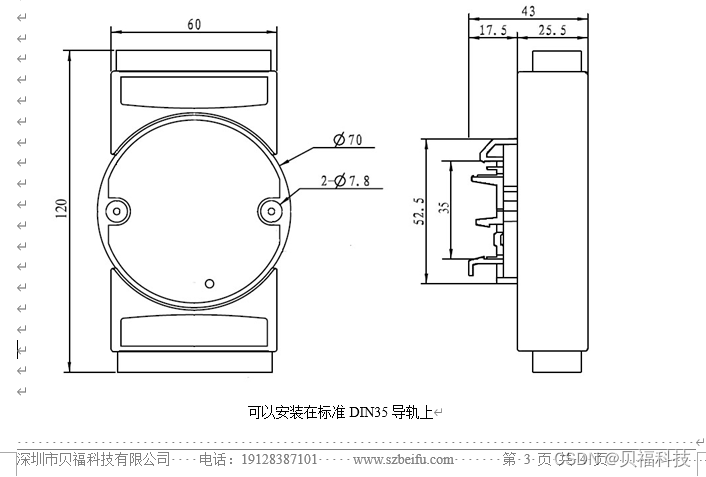

>> 尺寸：120 mm  x  70 mm  x  43mm

>> 工业级温度范围: - 45 ~ + 85 ℃

应用：

>> 编码器差分信号隔离、采集及变换

>> 编码器差分信号转24V方波脉冲

>> 伺服编码器差分信号传输到PLC

>> 脉冲信号放大与整形

>> 地线干扰抑制

>> 电机转速监测系统

>> 速度测量与报警

>> 信号无失真变送和传输
