STM32开发 --- 1.8寸显示屏ST7735_输出英文、汉字、图片

之前根据厂商代码，重写了一次输出函数，使输出更方便，但毕竟是摸拟SPI的，总感觉有点慢。

这次再次重写，重点：SPI通信 + 图像输出函数。

---



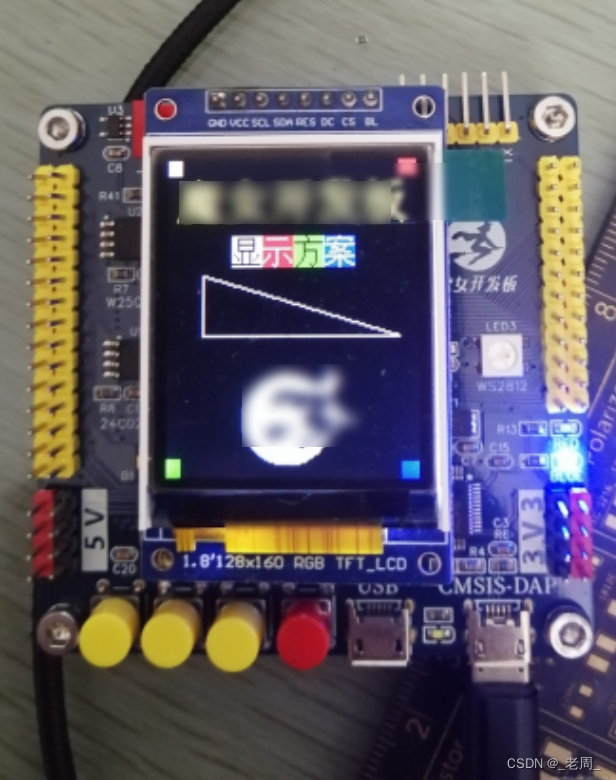

开发平台搭建

• 开发板：   STM32F103RC   ( 魔女开发板、板载 FLASH已自带宋体4种字号大小的字库数据）
• 屏幕：       1.8寸8针屏，ST7735驱动
• 软件版本：KEIL_V5.27
• 调试器：    开发板已内置

---

ST7735驱动重点理解

• 初始化：    跟着厂商代码走，COPY+C，别折磨自己;
• 代码重点：SPI通信函数、文字显示函数、图像显示函数;
• 思维重点：先指令值，后数据;
• 引脚重点：DC引脚，即RS，低电平：准备接收指令值(寄存器地址)；高电平：准备接收数据值;

---

编程思路

其实字体、图像的输出，都是先使用SPI发送命令+数据，改变某个坐点的颜色值：

1. 发送X坐标命0x2A，发送X坐标值 0x??；
2. 发送Y坐标命令0x2B，发送Y坐标值 0x??；
3. 发送填充颜色命令0x2C, 发送颜色值 0x????;

想明白上面的操作，整个代码都容易理解了。

/*****************************************************************
 * 函  数：setCursor
 * 功  能：设置显示区域，在此区域写点数据自动换行
 * 参  数：xStart横坐标起点, yStart纵坐标起点
 *         xEnd横坐标线束点，yEnd纵坐标线束点
 * 返回值：无
 *
 * 备  注： 魔女开发板团队编写   淘宝 https://demoboard.taobao.com
 * 分  享： 不断更新于Q群文件夹：262901124  最后修改_2020年09月01日
******************************************************************/
void setCursor(u16 xStart, u16 yStart, u16 xEnd, u16 yEnd)
{
	sendOrder(0x2A);
	sendByte (0x00);   // 起始位置x高位，因为1.8寸屏是128*160, 不大于255, 直接写0省事
	sendByte (xStart); // 起始位置x低位，值传递时自动舍弃了高8位，也省得运算了
	sendByte (0x00);   // 起始位置y高位
	sendByte (xEnd);   // 起始位置x位位

	sendOrder(0x2B);
	sendByte (0x00);
	sendByte (yStart);
	sendByte (0x00);
	sendByte (yEnd);

	sendOrder(0x2c);  // 发送写数据命令
}

/*****************************************************************
 * 函  数：drawPoint
 * 功  能：画一个点
 * 参  数：x坐标，y坐标, 16位颜色值
 * 返回值：无
 *
 * 备  注： 魔女开发板团队编写   淘宝 https://demoboard.taobao.com
 * 分  享： 不断更新于Q群文件夹：262901124  最后修改_2020年09月01日
******************************************************************/
void drawPoint(u16 x, u16 y, u16 color)
{
    setCursor(x, y, x, y);      //设置光标位置
    sendShort(color);
}

字体函数、图像输出函数就不多说了，直接参考工程代码吧。

代码最后更新：ST7735驱动_汉字、图像输出

没有积分的兄弟，可以在Q群文件夹下载：262901124

---

汉字输出重点

汉字的字模数据，有两种方式保存：

1. 保存在font.h文件中，读取快，但占用资源，适合少量文字输出；
2. 保存在外部FLASH中，读取慢，但容量大，适合随意文字的输出；

工程代码里，参考了野火、正点原子示例，完善了上述两种方式代码的实现。

而汉字的取模，必须通过取模软件，才能把字体转化成字库数据，具体的参数如下：

---

图像输出

图像的输出，比汉字输出简单很多。

编写输出函数时，先指定坐标，然后一个一个点地输出颜色值就可以了。

当然，这些输出的颜色值，都是已预先保存在文件或FLASH中的颜色值数据，按顺序排列的。

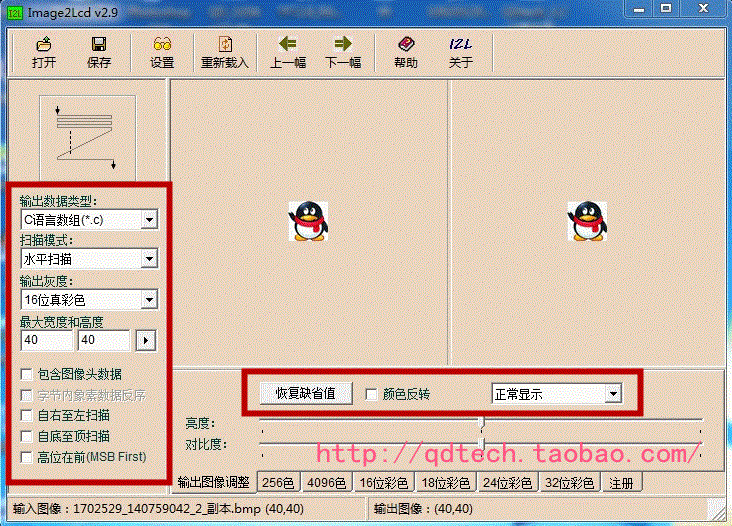

这些被预先保存的点位颜色值 ，可通过软件提取数据：打开图片后，设置比较通用的转换参数，而后转换输出成按像素点排列的颜色值。

---
