一、概述

在较复杂的原理图绘制中，经常需要创建（多管脚器件）原理图符号，特别是一些BGA封装的器件，其管脚更是多达几百上千个。因此，简单、快速、准确的创建（多管脚器件）原理图符号的方法，具体一定的工程意义。

二、具体操作

2.1、准备工作

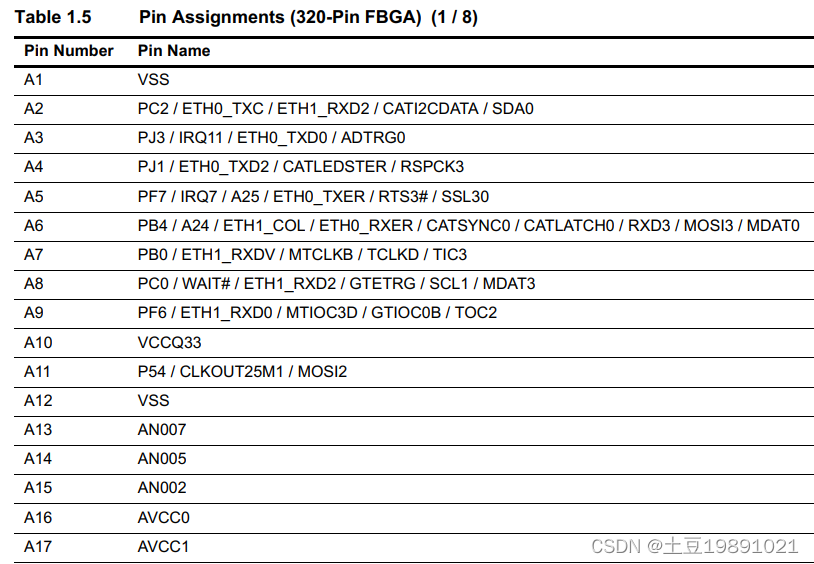

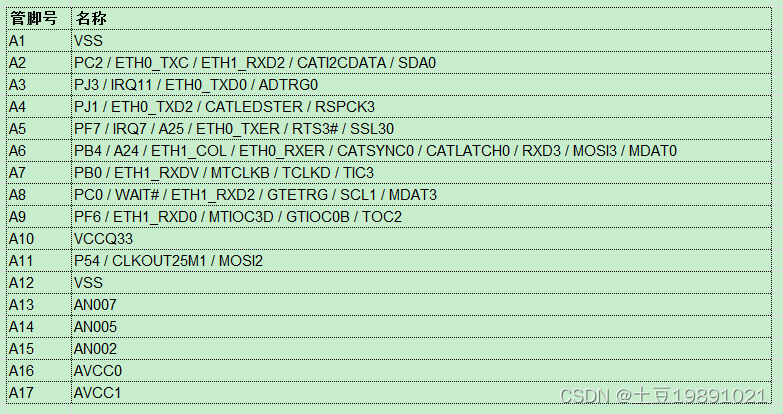

从器件 Datasheet 上拷贝管脚号及名称（一一对应）到 Excel 上排列整齐。复制、粘贴到 Excel后，运用数据>分列将管脚号、名称分别放到不同的列并一一对应。也可以运用PDF转Excel的方法。



2.2、详细步骤

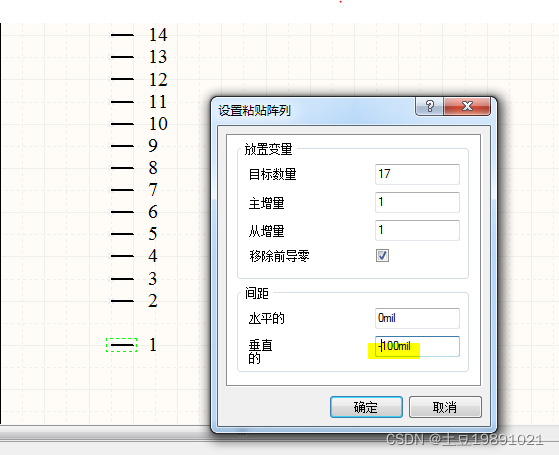

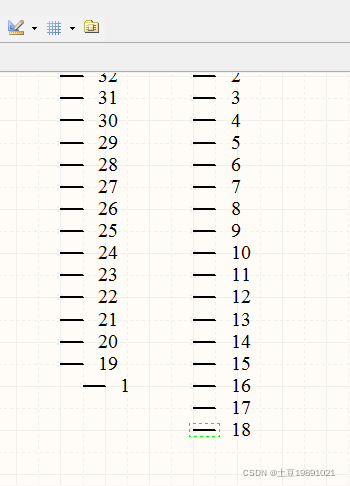

a. 打开原理图库编辑窗口>放置一个管脚>复制该管脚>编辑/阵列式粘贴。

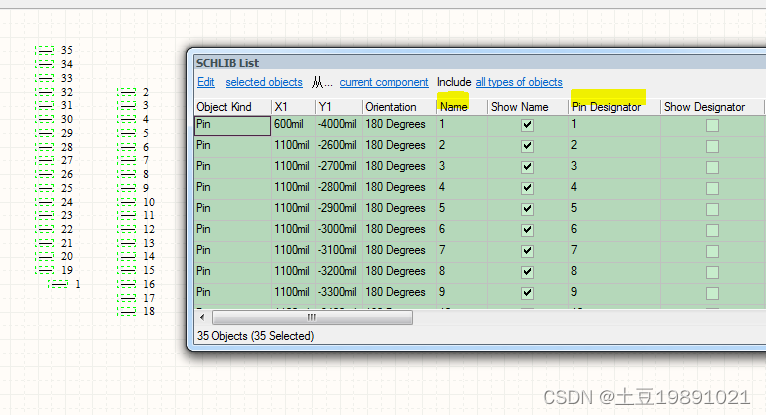

 b. 批量选中要编辑的管脚>右下角工具条/SCH/SCHLIB List>弹出如下图所示窗口。

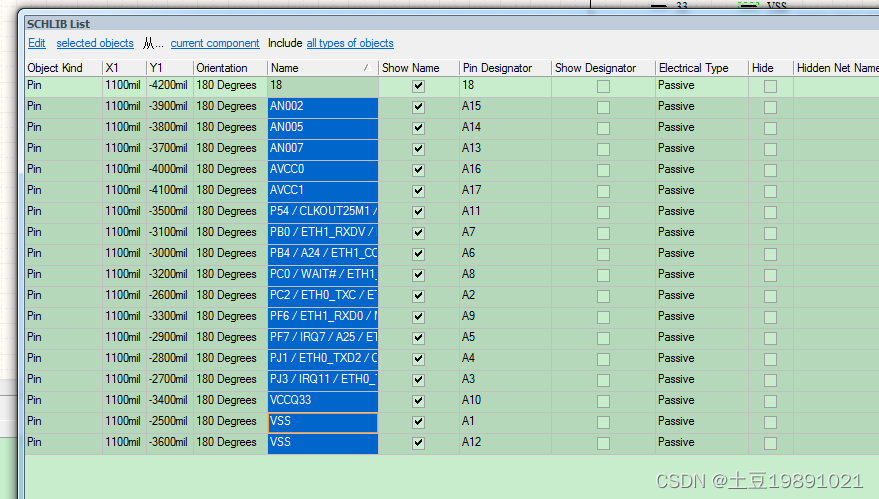

 c. 将Excel上管脚号复制到Pin Designator一列，继续将名称复制到Name一栏。需注意要与Excel上的对应关系保持一致。

d. 最后补全器件框，调整好管脚顺序等即可。
