本文介绍了一种高效方法，用于在Altium Designer中批量更改原理图库元件的引脚名称，通过使用Excel表格对照芯片数据手册，实现精准快捷的编辑。
我们在建立原理图库的时候，有时候需要自己根据芯片的数据手册来进行绘制原理图元件，但是我们绘制的时芯片的每一个引脚的名字更改的时候总是很麻烦，这里介绍一种方便一点的方法来更改芯片引脚名称。
我们以51单片机为例：

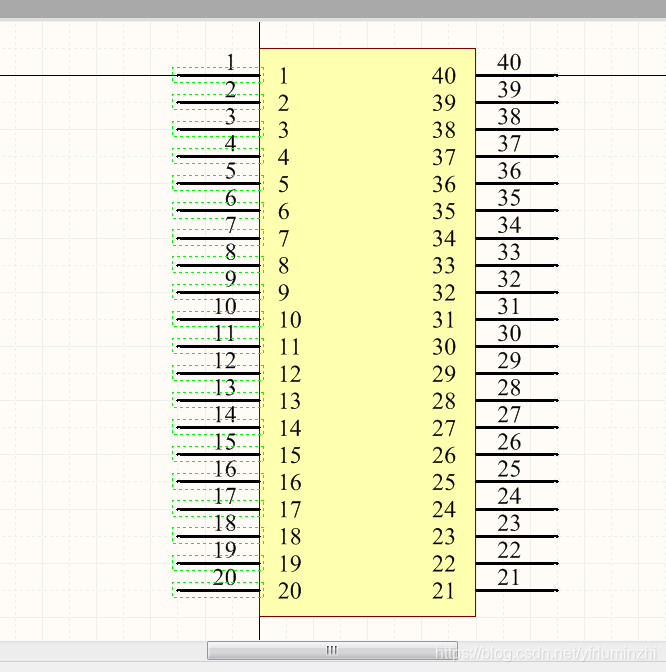

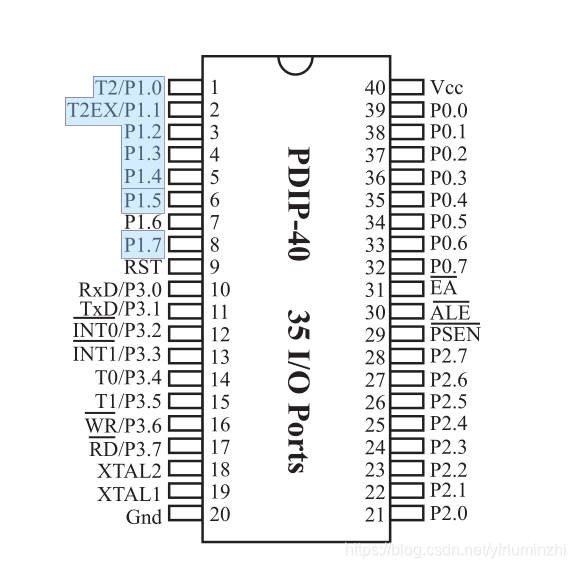

画完元件的原理图后，我们需要找到51单片机的数据手册：

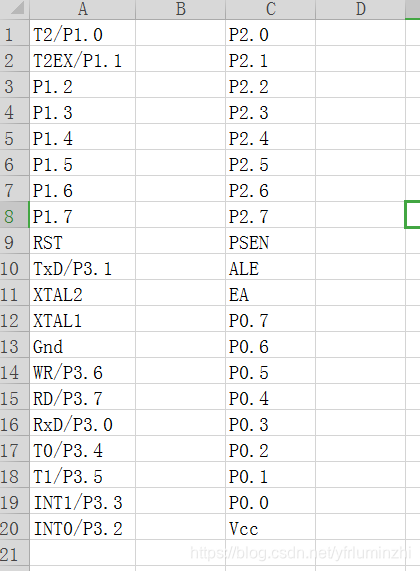

数据手册一般是用PDF格式，我们需要新建一个Excel表格文档，将数据手册中芯片引脚的名字复制到表格之中。注意因为是PDF格式，有一两个引脚名称是不能够选中的，需要自己单个复制进去。

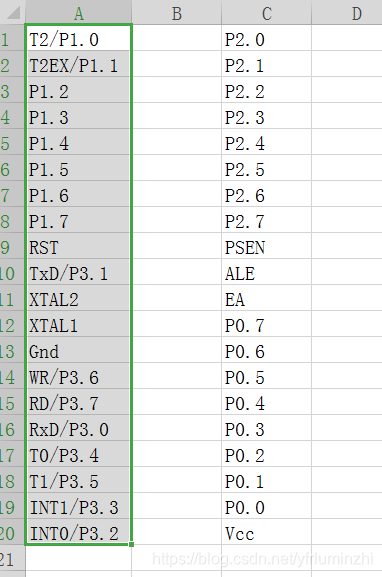

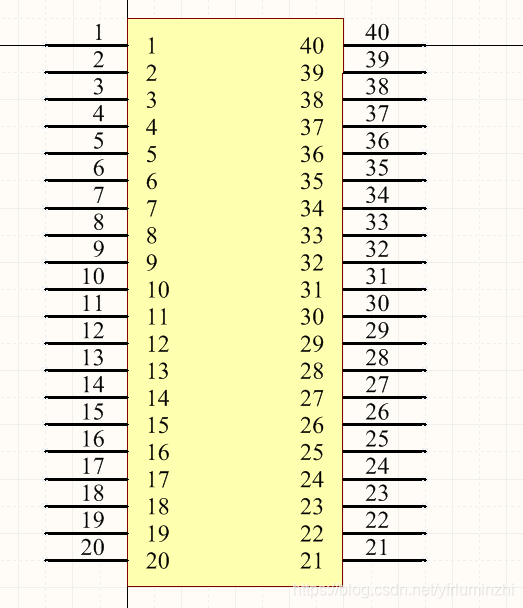

选中Excel中的引脚名称，将其复制，到Altium design中也同样数量选中引脚

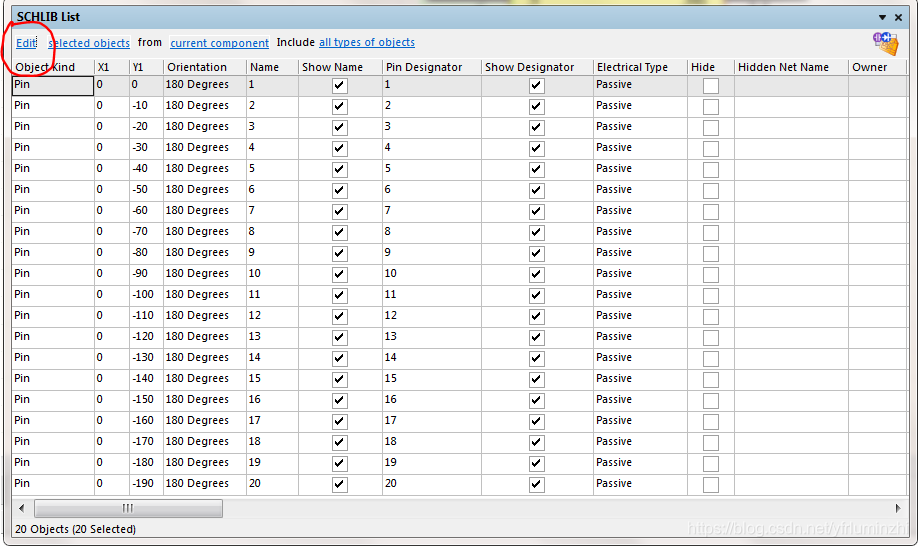

再选择右下角的sch——>schlib list

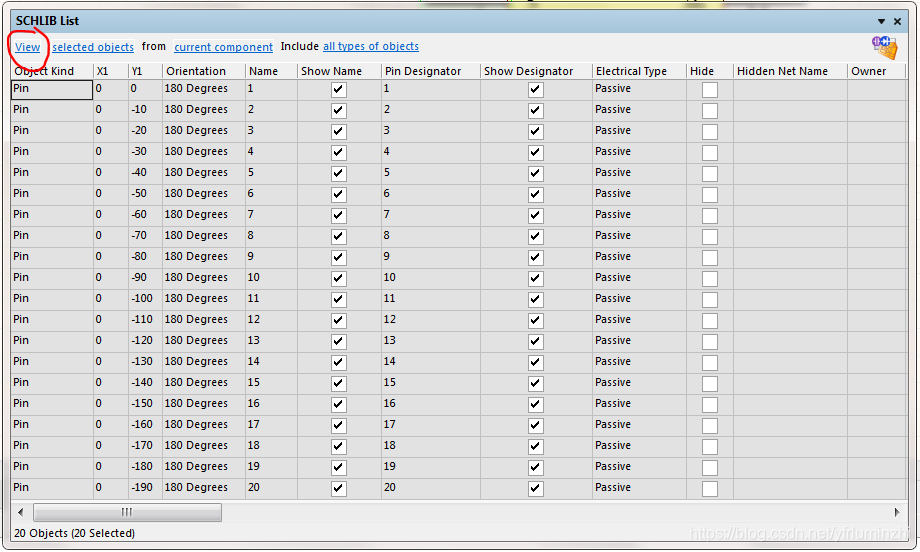

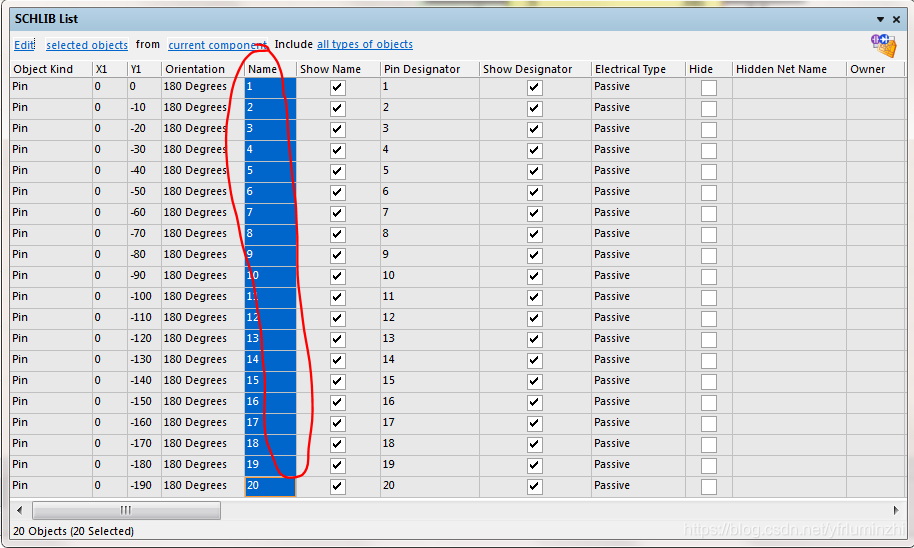

将view改为edit

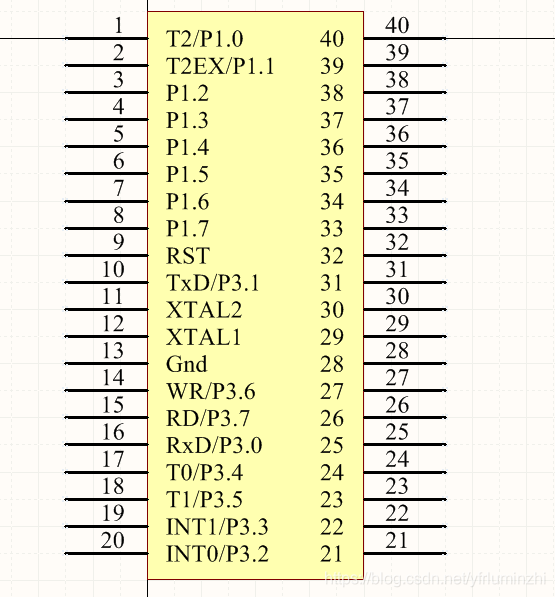

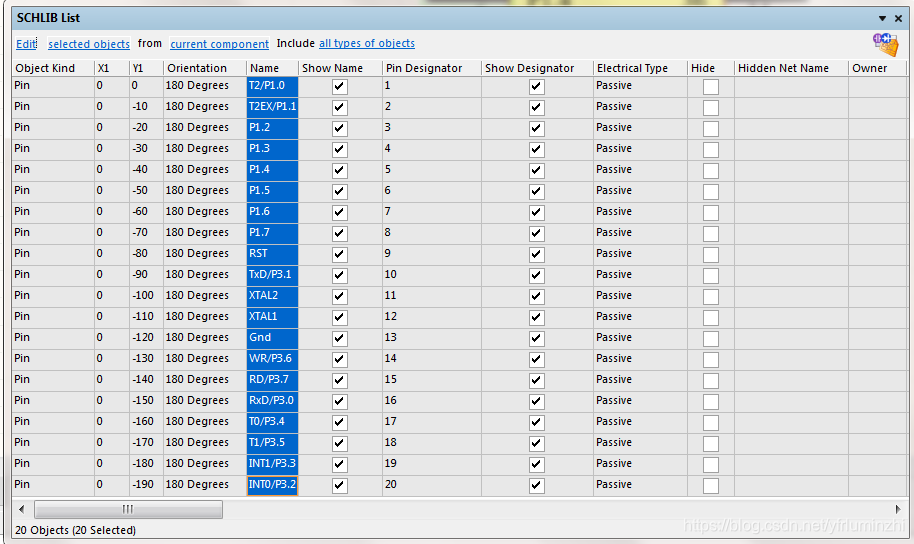

最后将Excel表格中的名称复制到这里：
另一边也是同样的操作
