0.工厂制作PCB线路板流程

走进工厂：PCB线路板是如何制造出来的

1.PCB的结构

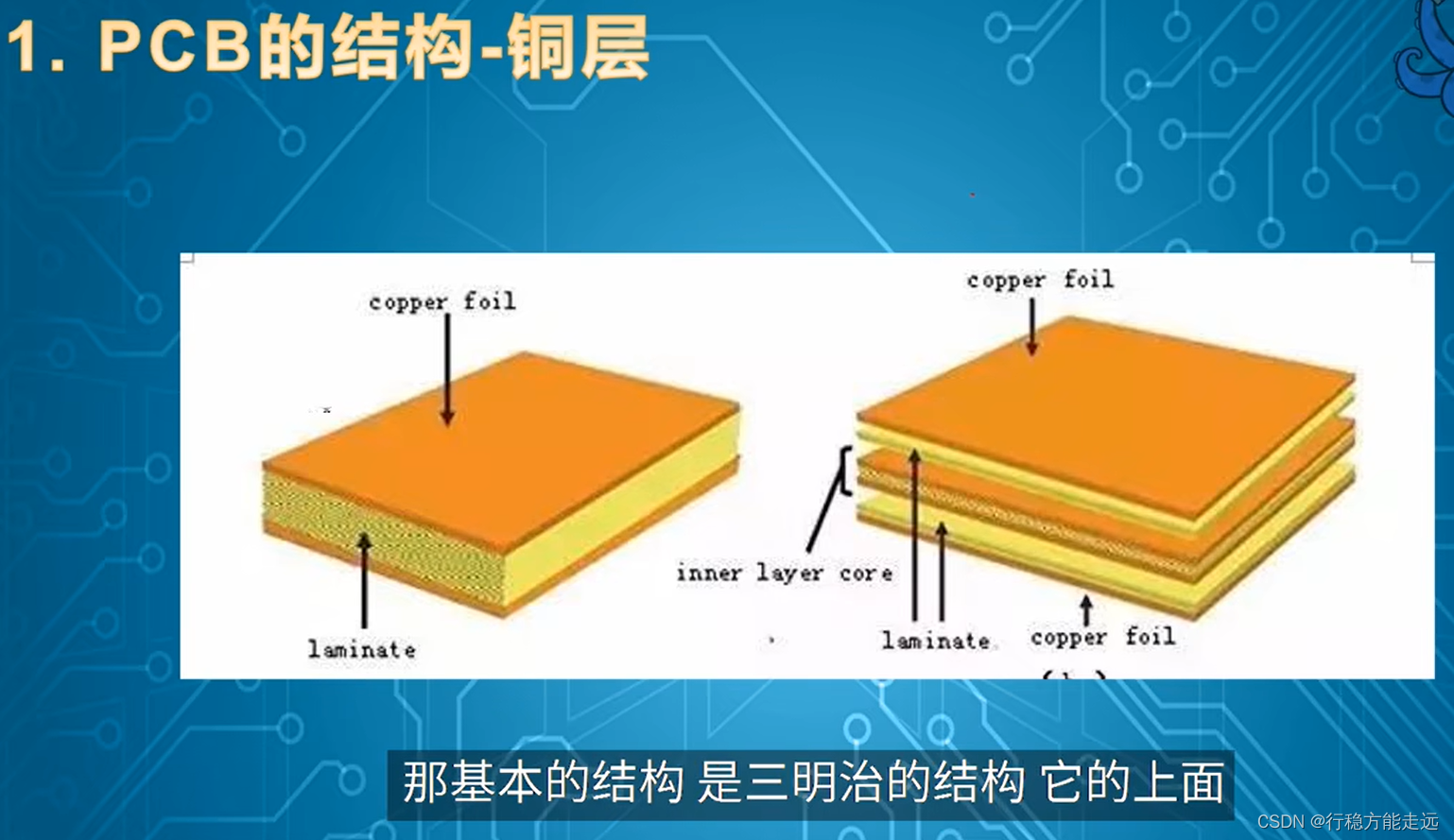

铜层和中间层

在这里插入图片描述

上层、下层：铜层
中间层：（环氧）玻璃纤维（FR-4），不导电，把两层导电的板隔离开
两层板→四层板：两个两层板压合到一起，中间添加半预制片（绝缘）（两层是基本结构，所以电路板层数都是2的倍数）

阻焊层

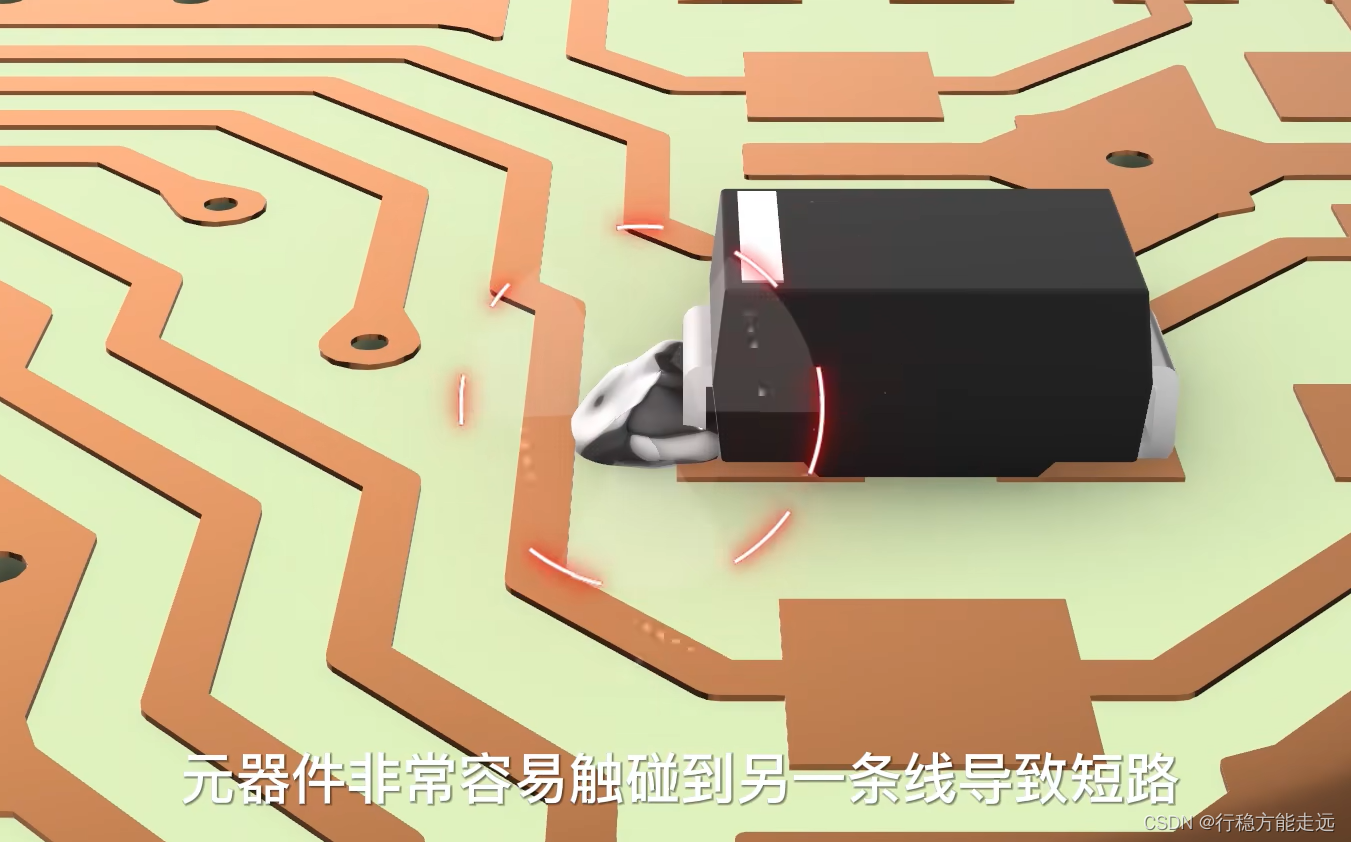

如果没有阻焊层会出现下图所示短路情况，所以需要阻焊层，只留出焊盘。

在这里插入图片描述

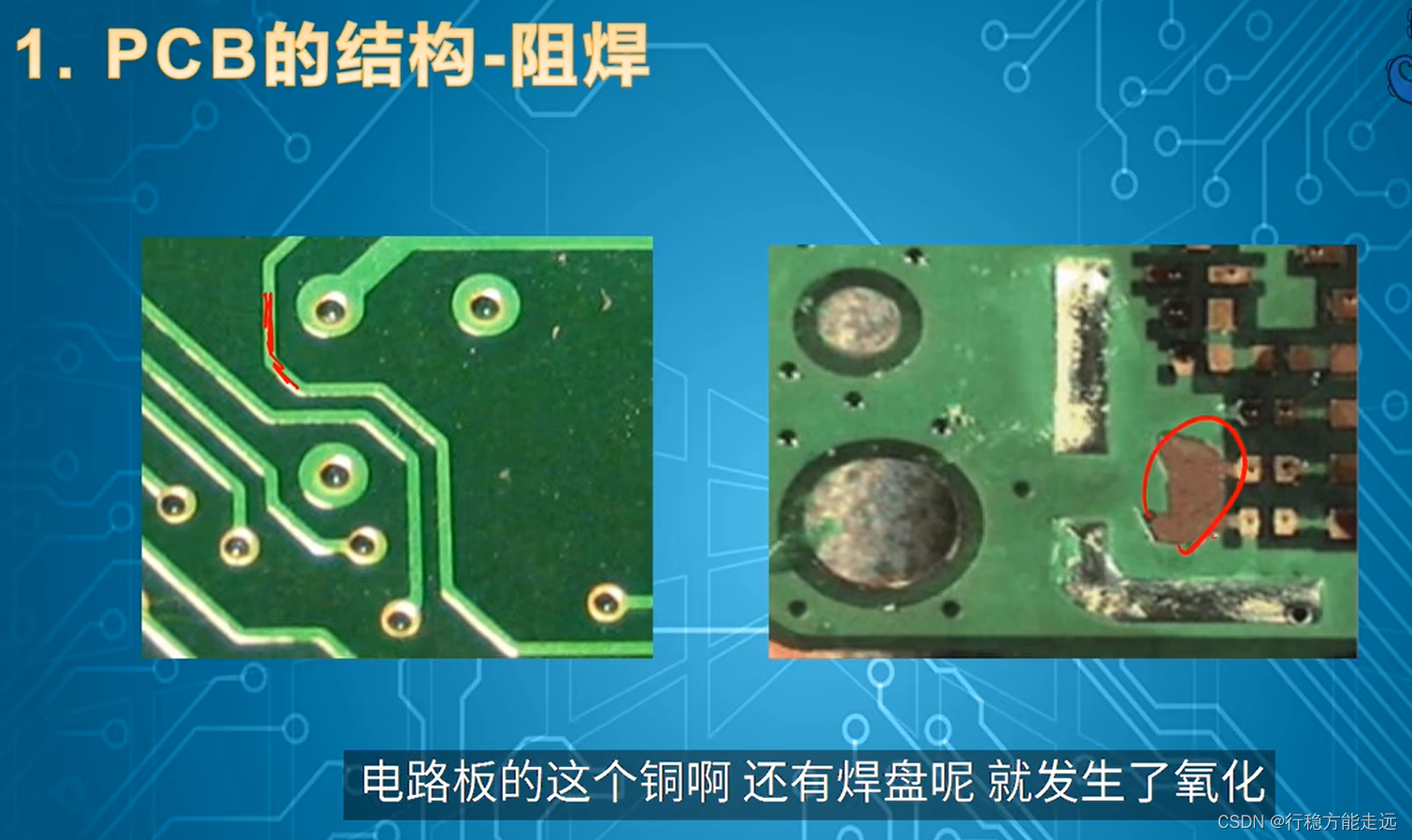

阻焊层：绿色油漆的叫做阻焊层，缺失的话(上图红圈)会导致铜和焊盘会发生氧化。除了焊盘是镂空的剩下的地方都涂上绿色的油，这样的话焊锡就上不去了，所以叫阻焊层。起到保护电路板铜线线路和隔离焊盘的作用。
阻焊层位于走线的上面，所以绘制PCB的时候可以将丝印位号画到走线上面，但是将丝印画到焊盘上面就不会显示出来，但这不影响电气特性，只是丝印看不清楚。

丝印层

在这里插入图片描述

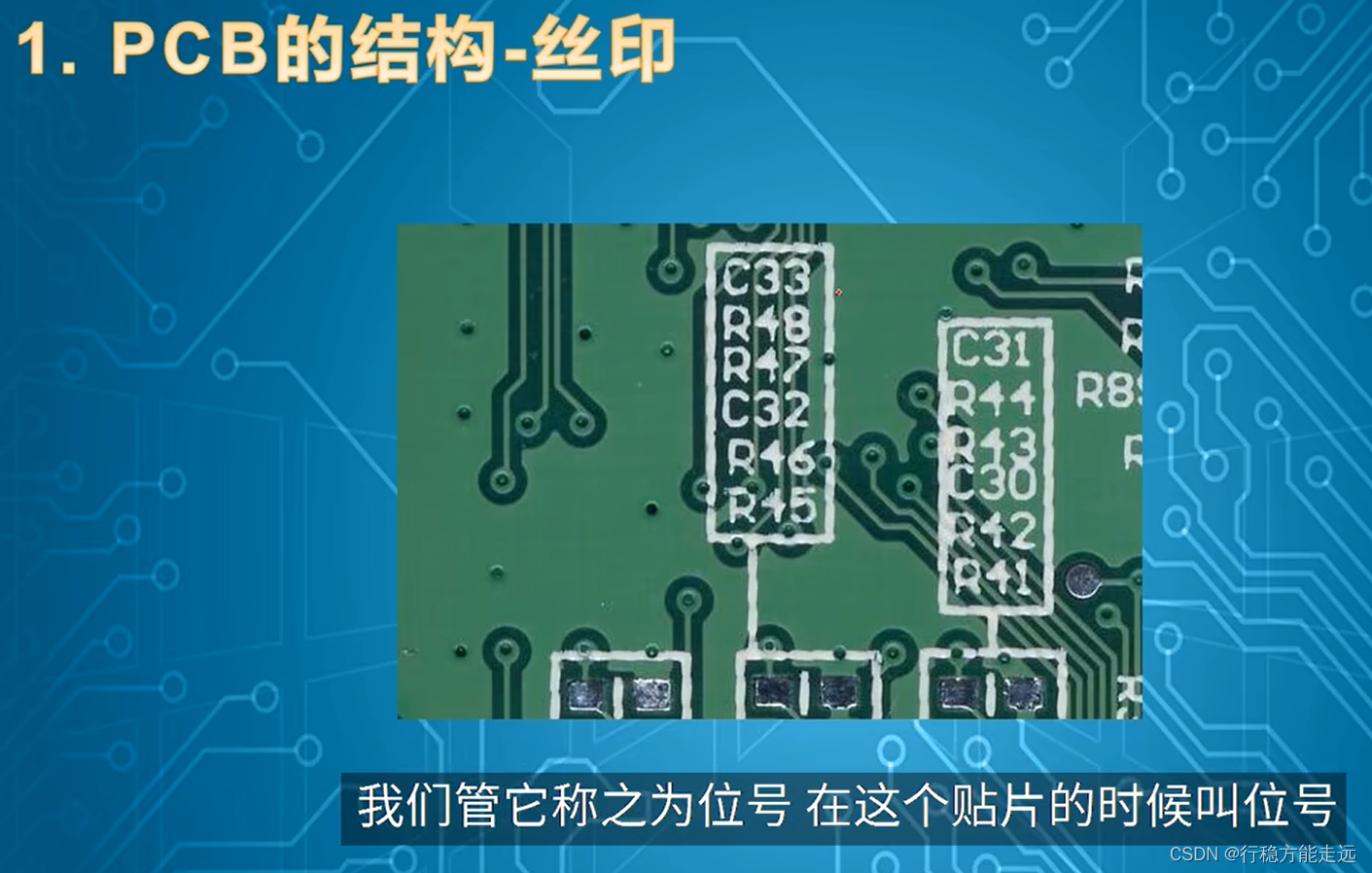

阻焊层的上层就是丝印层，印上了字，在贴片的时候叫做位号
C33表示位号为33的电容
R表示电阻，U表示集成芯片，J表示接插件，L表示电感，X表示

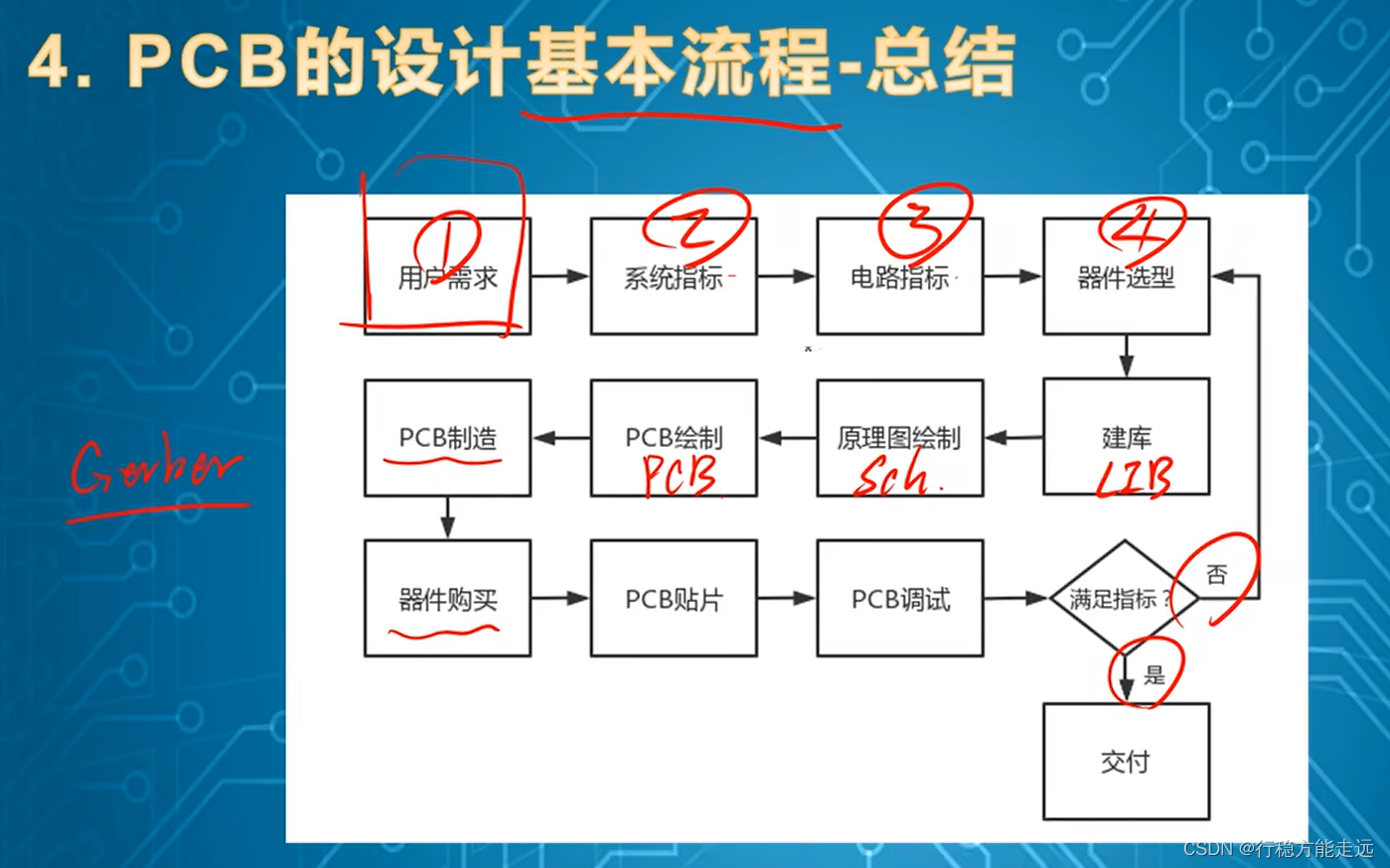

本质(PCB电路板到底在画什么)

在这里插入图片描述
电路板的顶层结构
黑色表示镂空，红色表示不透光

绘图完成后，送给生产厂即可做出胶片，叫做Gerber文件即光绘文件，每一层都会有一个此文件

在这里插入图片描述

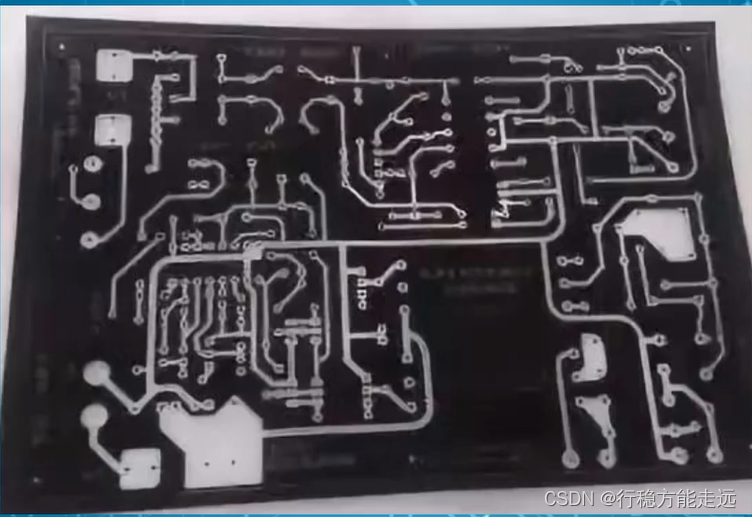

上图即为生产厂生产的“胶片”，生产出胶片后，就要做PCB电路板了，如下所示

蚀刻

在这里插入图片描述
当前电路板表面是铜层，上面没有阻焊也没有丝印层，把它上面涂上一层光敏胶

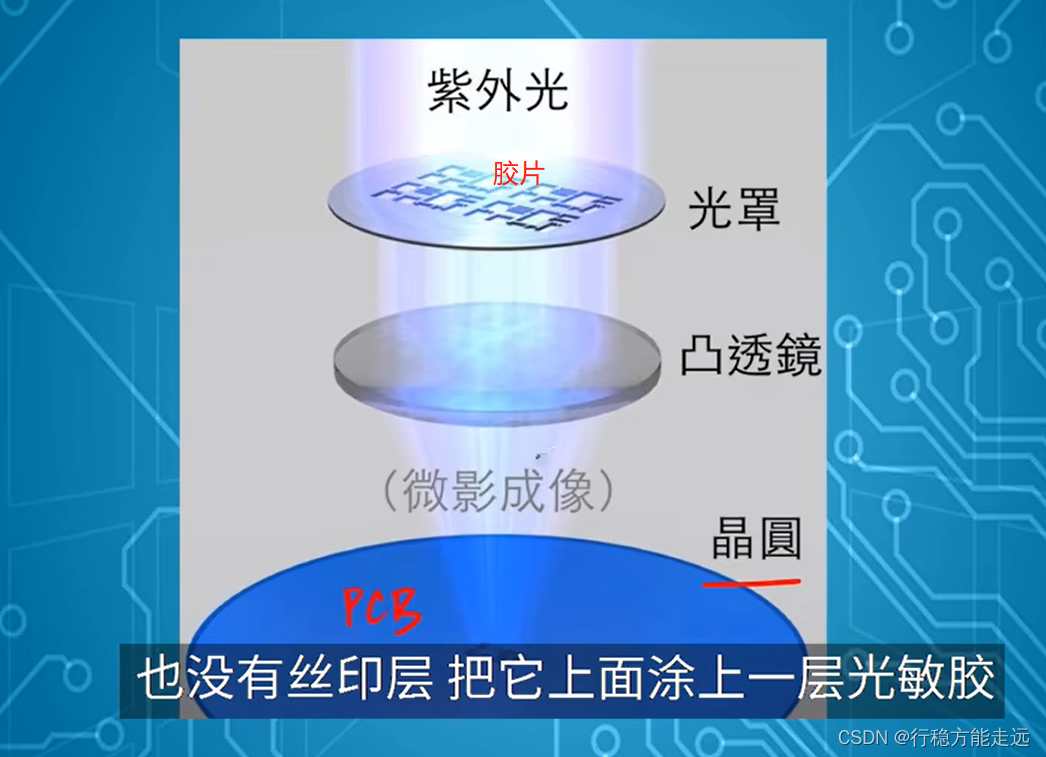

紫外光透过胶片成像，聚焦到光敏胶上，光敏胶会变性，再用丙烯之类的有机溶剂洗一下电路板，那么需要镂空的(不需要的那部分铜)地方就裸露了出来，扔到三氯化铁里面进行腐蚀，三氯化铁和铜会发生化学反应，不需要的部分变成溶液跑掉了，这个过程叫做蚀刻

层压

蚀刻后只是完成了其中一层，制作多层板还要进行层压，将不同的层压在一起之后进行钻孔，孔壁内部镀上铜，叫做沉铜（走进工厂视频里有讲），这样电路板就基本做好了。

做好之后在上面刷绿油阻焊层，再刷上字(丝印)，再电测（AOI光学检测等，走进工厂视频里有讲）后电路板基本就可以出厂了。

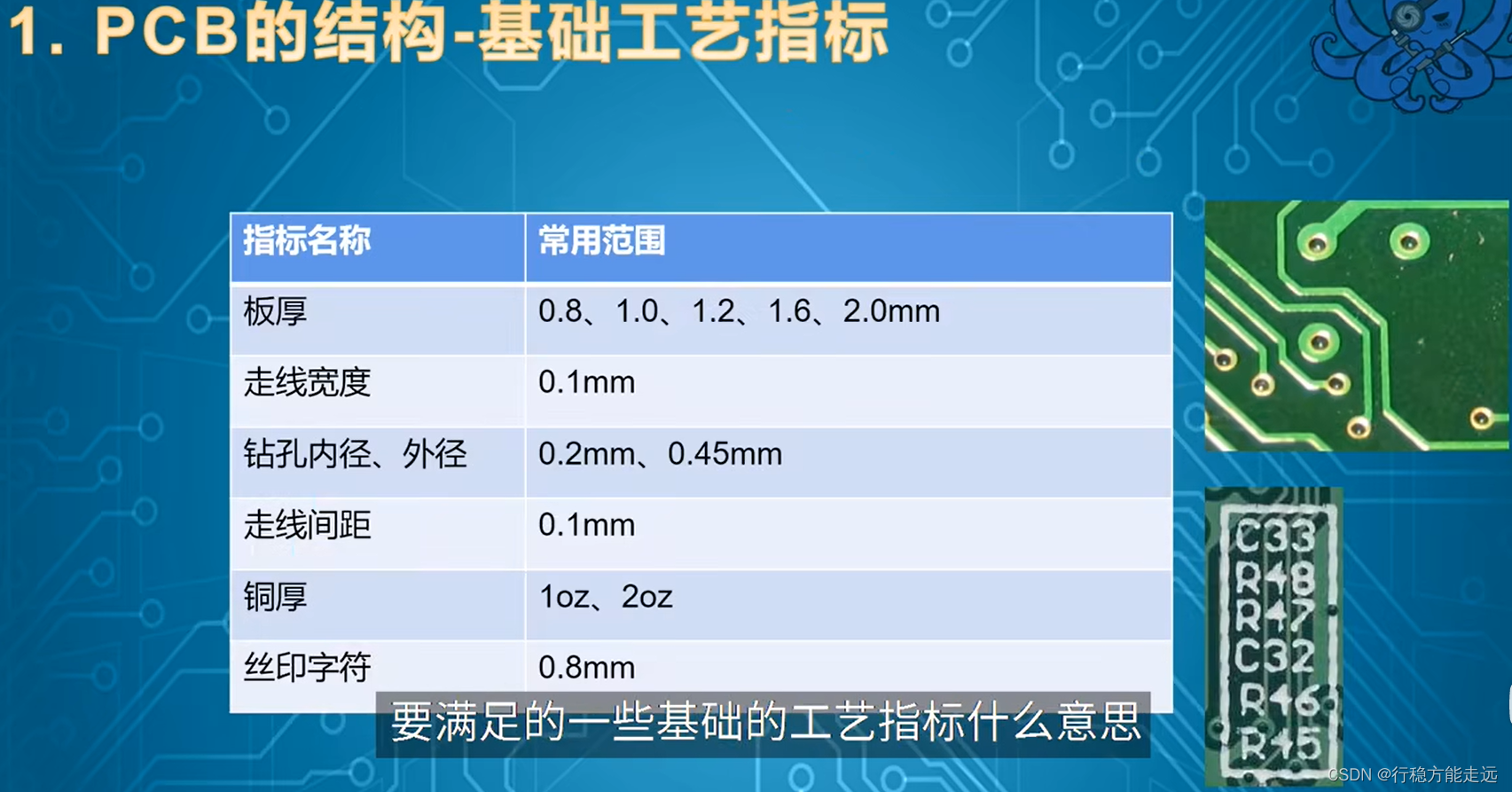

基础工艺指标

我们要知道制作工艺的极限，不然设计出来但生产不了，或者生产出来容易出问题。

在这里插入图片描述

层数越多，要求最小板厚就越大
内径指常规的最细的钻头有多粗，外径不能太小，否则蚀刻结束后在打孔的时候可能将外延带掉（外延被打飞）
一般来说走线最小间距(线与线的间距) = 走线宽度
线到焊盘的间距以及线到过孔外径的间距要稍微大一点，一般是0.15mm来保证制作的安全
铜厚指顶层和底层铜皮的厚度，一般都是每单位面积1盎司铜，2盎司用在做电源过大电流的时候，增强散热；如果还是采用1盎司需要把阻焊的开窗，之后往上过焊锡也是可以的(听不懂无所谓)
字符的丝印高度，一般工厂给出的1mm，这个参数不影响电路板的电路特性，如果你写的小一点工厂也不会让你改，只是会看不清

2.PCB图中的元素

元件

在这里插入图片描述

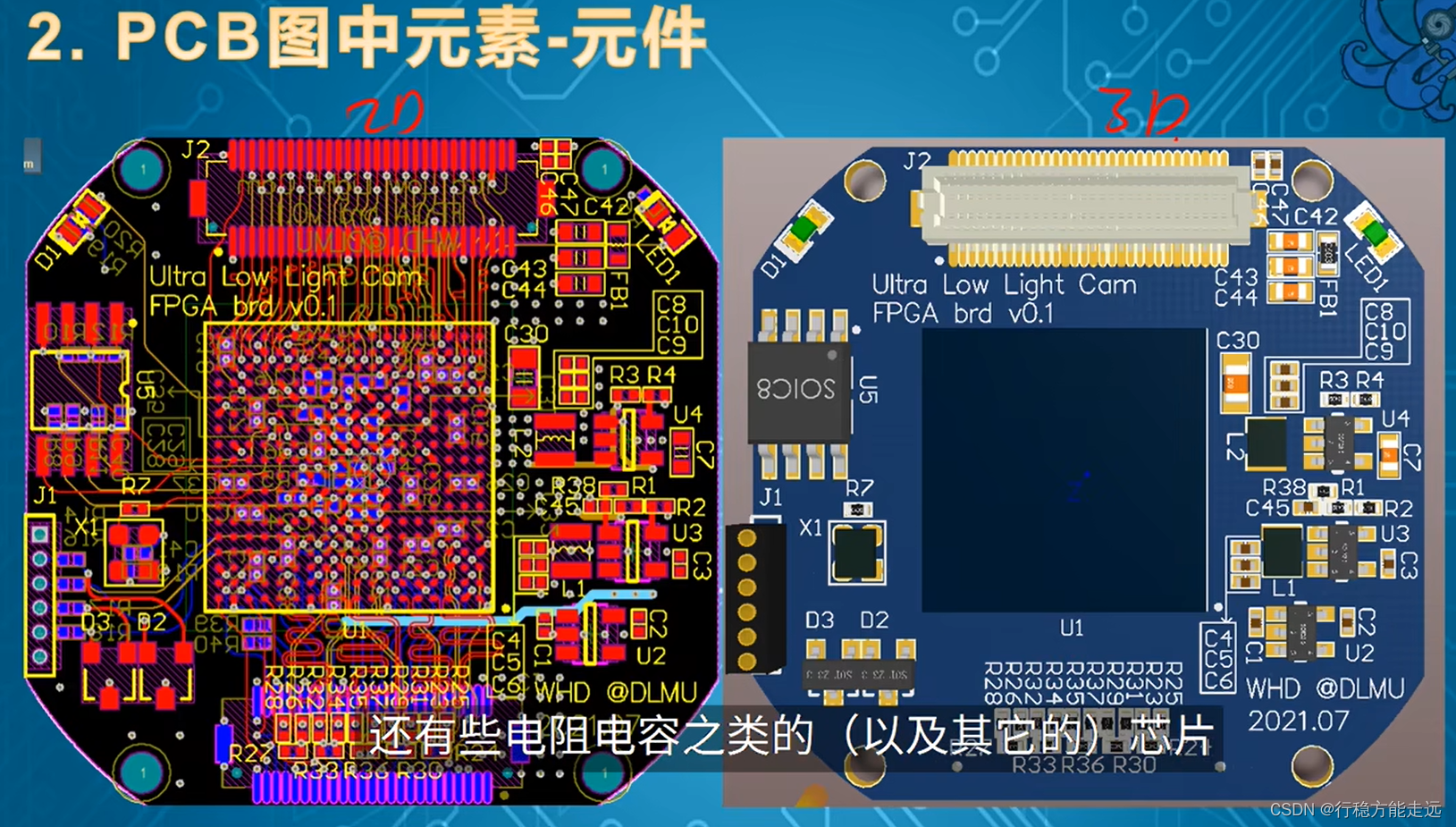

FPGA六层板，上图左边是二维视图，右边是三维视图

元(器)件：包括接插件、电阻电容以及其他的芯片等，元件是我们画出来的，也可能是从网站上下载的。

在这里插入图片描述

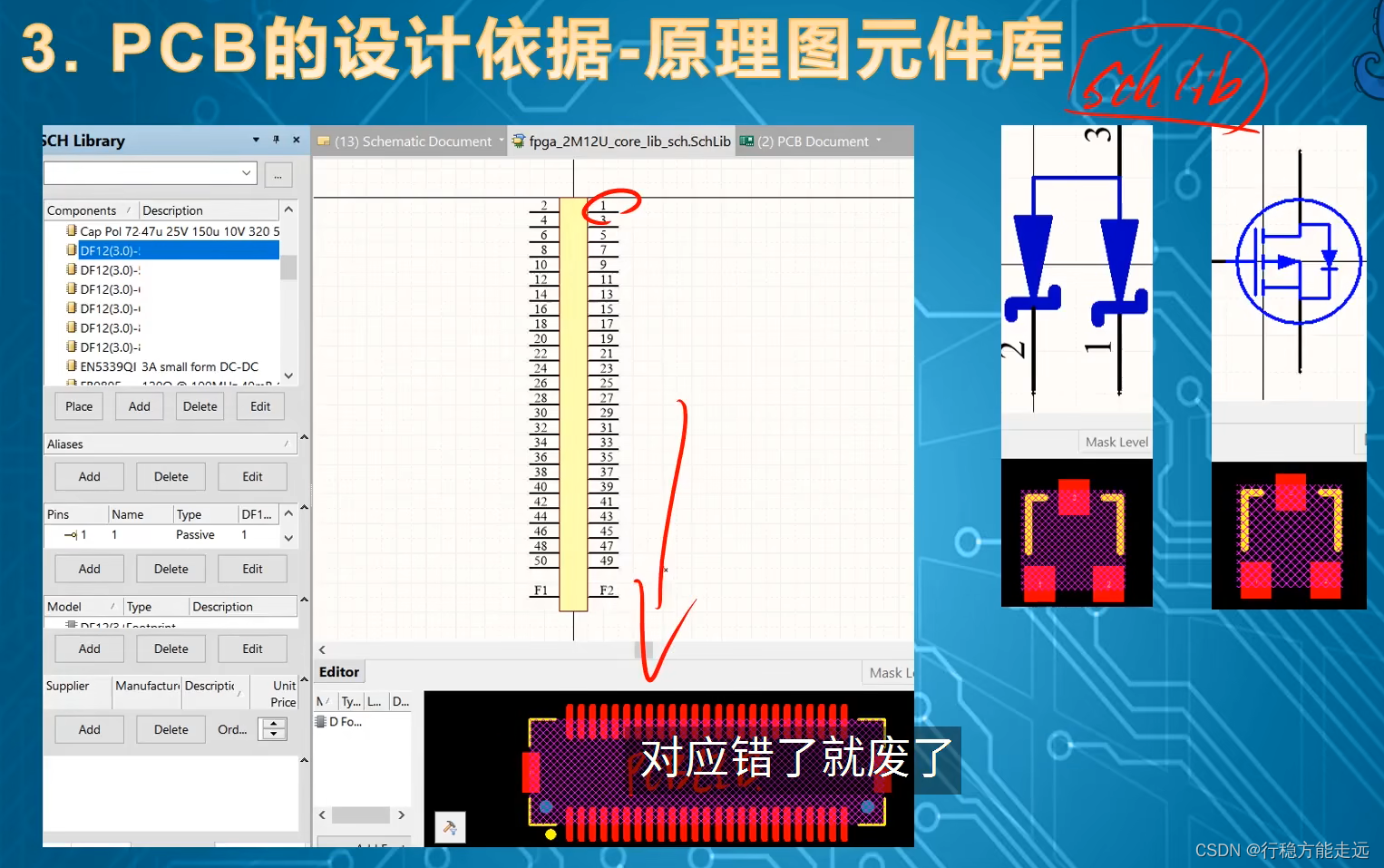

元件是放在元件库里的，叫做PCBLIB，PCB引脚库，每个元件都有自己的名字
一个元件要有PAD(焊盘)，上图那些红色杠杠，PAD有个PAD号，叫Pin Number，每个红色杠杠都有一个编号，如上图标注123456。
上图周围黄色的是芯片丝印的外框，如果不画的话芯片之间可能空间上发生干涉，就导致焊不上

布局布线

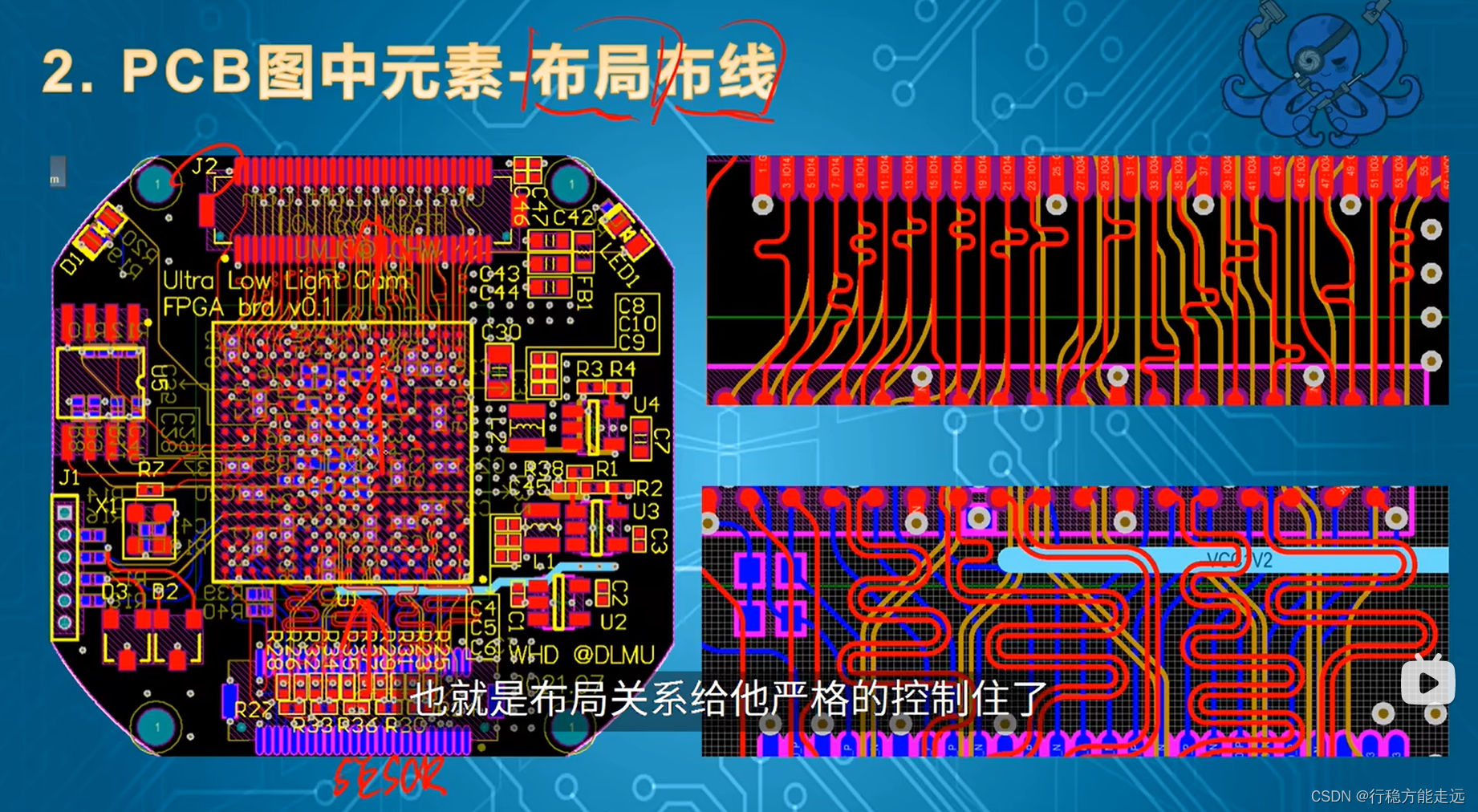

在这里插入图片描述

布线：就是一些连线，用铜线把应该连在一起的引脚连在一起
布局：器件之间的摆放关系。有两个影响因素：1、前后板的连接关系；2、信号的走向

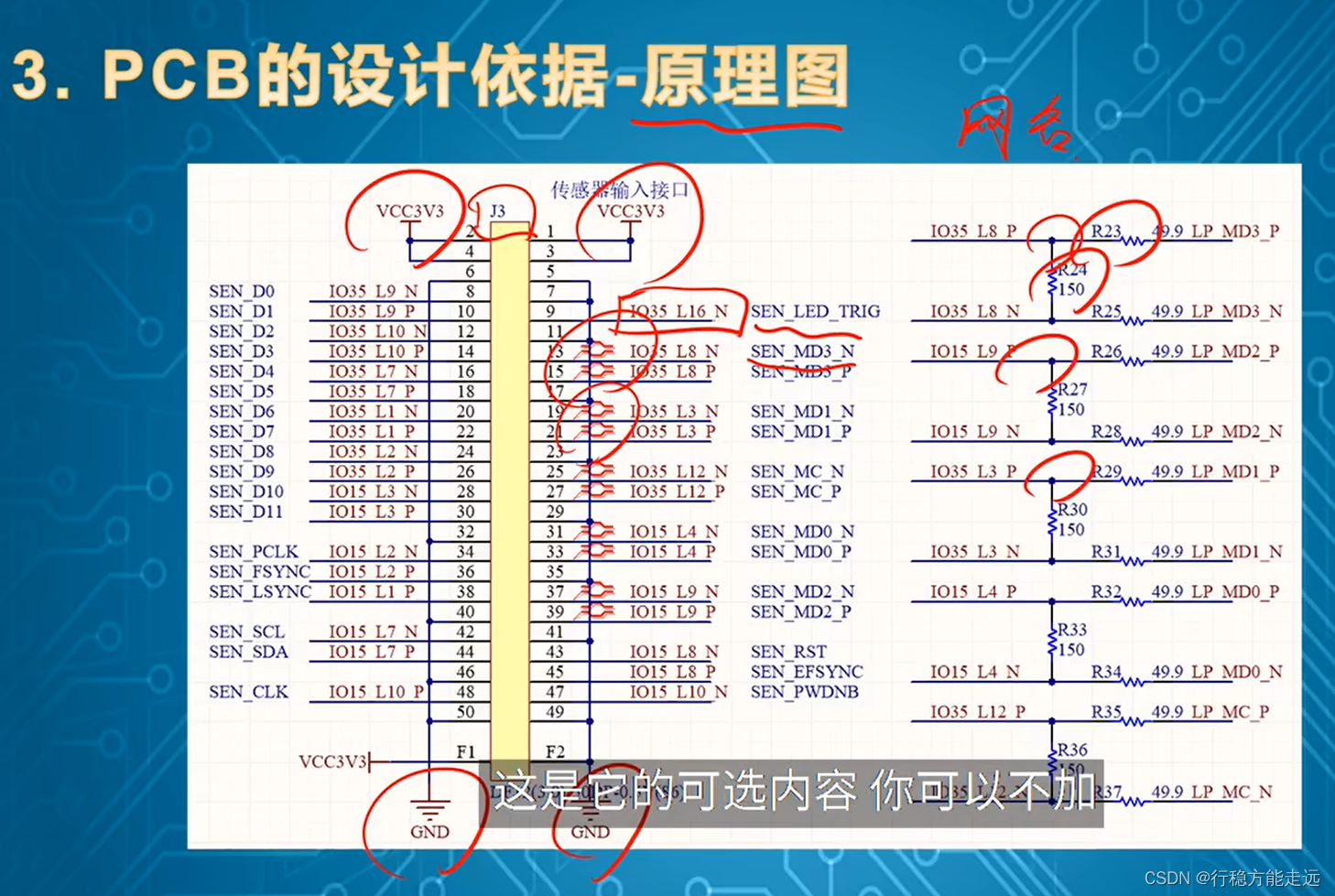

该例中间是一个相机的PCB板，背面有一个接插件（蓝色，表示在底层，就是背面）。最下端接口是Sensor，之后将信号送入PFGA进行数据采集、排列，之后将数据送往J2接插件（连接另外一块图像处理的板子），因此数据流向就是从下往上（上图红色箭头标注的走向）。
走线弯曲的原因是为了走线等长（只有在速度比较高时才需要考虑），比如MIPI线，G数量级的数据会受到走线长度的明显影响；而并行线传输的数据只有148.5MHz，等长要求低，绕线相对较少

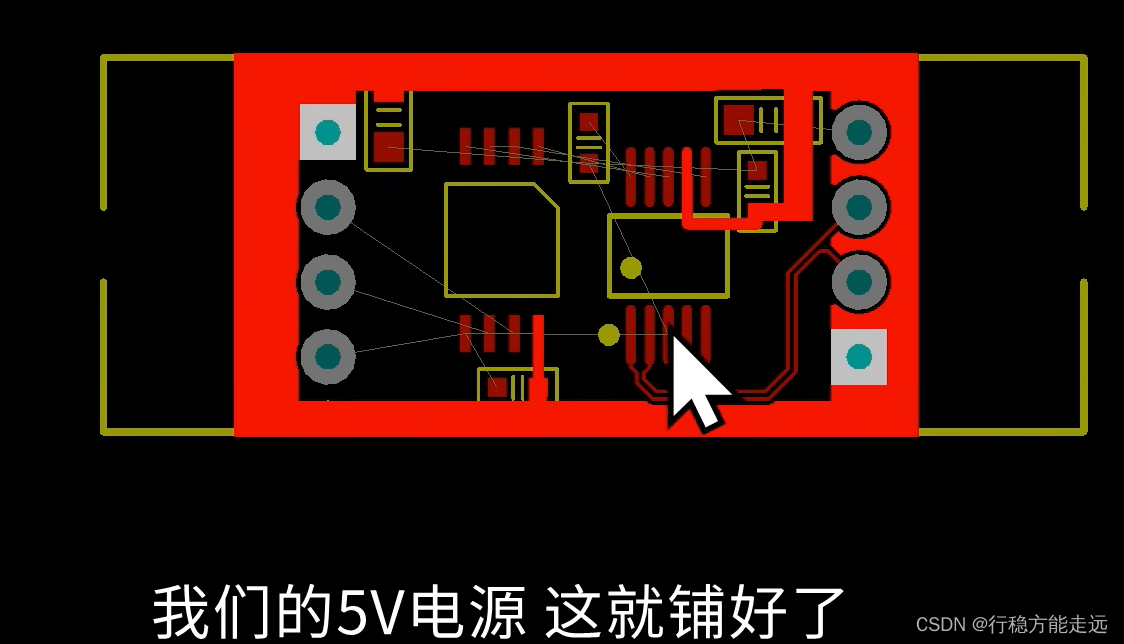

布局连线结束后还需要覆铜，还需要检查（例如AOI光学影像检查）后就差不多了(连线是为了走信号，覆铜是为了敷电源以及地，PCB视频里讲的覆铜皮，如下图高亮红色区域就是覆铜部分)

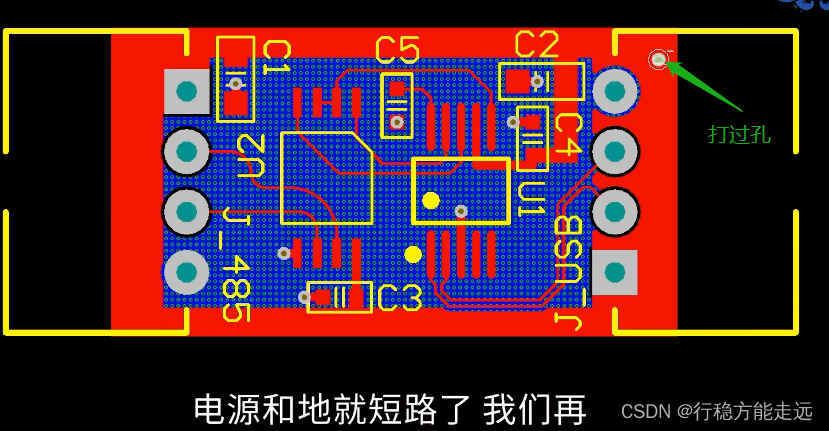

电源和地都覆铜，如果打过孔，就会造成短路
