1 USB超速SerDes原理介绍
1.1 SerDes Rx.Detect
SerDes Rx.Detect的原理比较简单，就是通过一个逻辑电路比较RC时间常数的大小。

当Rx不存在时，RC时间常数较小。
当Rx存在时，RC时间常数较大。
下面将详细描述其原理。

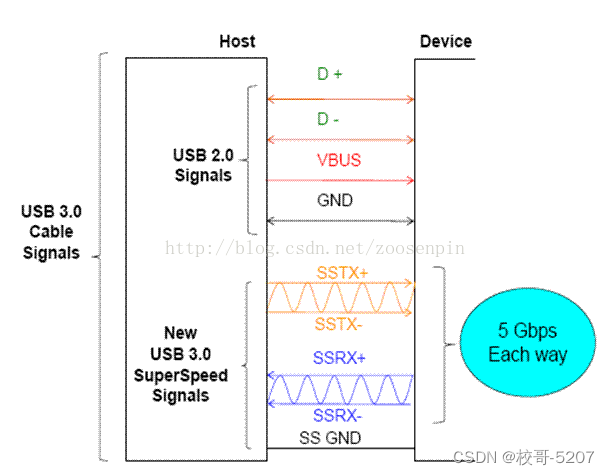

Figure 1-1 USB 3.0电缆

USB 3.0的接口比USB 2.0接口多了5根线，这5根线分别是Shield、SSRX+/-和SSTX+/-，即是屏蔽地、超速发送差分对和接收差分对。因此一个支持USB 3.0的U盘插到电脑上我们有必要搞清楚是D+/D-传递数据还是SSRX+/-和SSTX+/-传递数据。

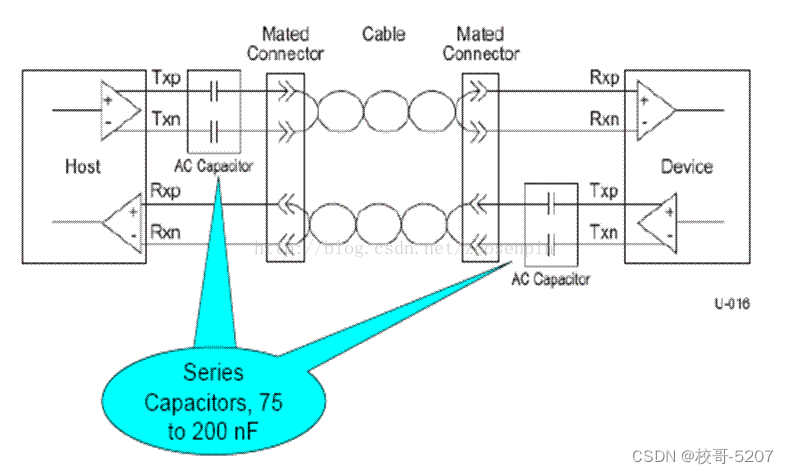

Figure 1-2 超速引脚
在这里插入图片描述

Figure 1-2中USB主机和设备通过电缆连接后，会在USB主机和设备端的Receiver SSRX+/-上产生一个等效下拉电阻R_Term（其范围在18-30欧姆，由SSRX+/-上各一个50欧姆的等效下拉电阻并联而成）。

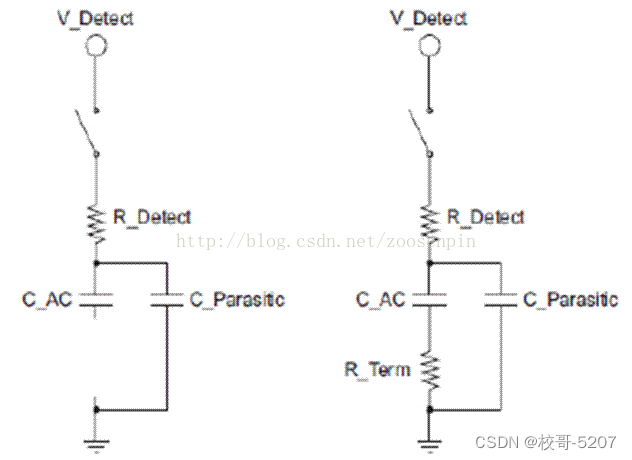

Figure 1-3 等效下拉电阻R_Term
在这里插入图片描述

设备连接前的充放电时间常数T = R_Detect * C_Parasitic
设备连接后的充放电时间常数T = (R_Detect + R_Term) * (C_AC + C_Parasitic)
Probe SSTX+, you can see the 500mV Rx.Detect pulse without connecting device, its period is 13.75ms (72Hz), pulse width is less than 40us.
