USB3.0接入检测与分析

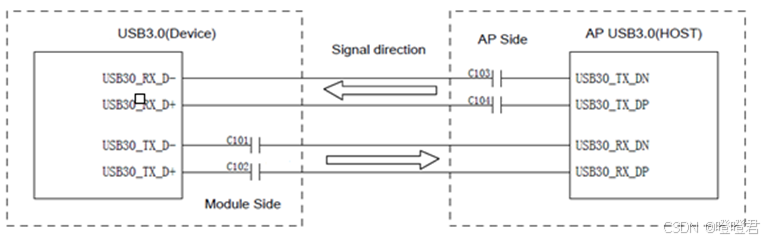

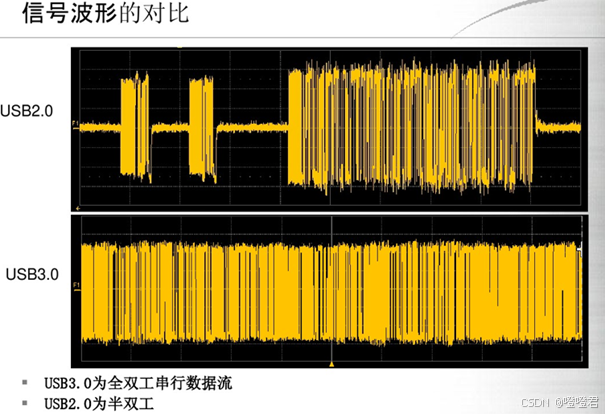

按照USB协议 USB是向下兼容的，即USB3.0兼容USB2.0以及USB1.1. 由于USB3.0采用全双工传输数据，因此TX和RX分离。数据只需要朝一个方向传输就可以了，简化了等待引起的时间消耗，电路连接上作为Host的TX与Device的RX连接，Host的RX与Device的TX相连。另外，由于TX上存在大概500mV的直流电平，因此需要增加隔直电容。USB3.0采用全双工（USB2.0的半双工）传输数据，原理架构如下图：

在将USB设备插入USB3.0的Hub，主机通过TX端发起RX Detect，在没有设备接入时，主机发射端检测到的负载和有设备接入时的负载是不一样的，这样在有无设备接入时的RC时间常数就会不同，发送端通过改变TXP/TXN的共模电压，然后检测线路上共模电压充电时的信号上升时间（充电速率）就可以判别是否存在终端设备。

在USB3.0 中 Device 连接到 Host等价于连接了一个R_Term

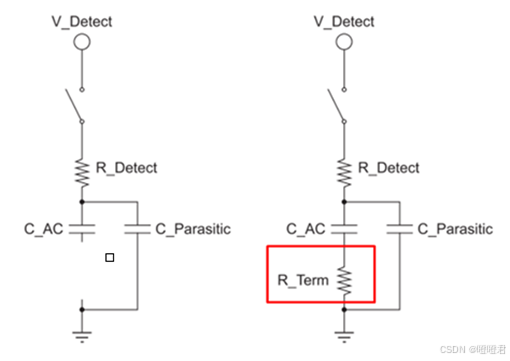

左图为不接设备时的等效电路，此时由于R_term不存在，故电路模型实际为一RC串联电路，可简单计算出时间因子：

T=R_DetectC_Parasitic

右图为接上device的等效电路，此时R_term存在，得出此时时间因子：

T=(R_Detect+R_Term)(C_AC+C_Parasitic)

显然后者远远大于前者，故有无设备可根据充放电时间进行判断。

另外，接入R_term后，会对R_Detect产生分压的作用，电压会有所下降。

没接 Device：R_Detect如下，时间间隔是12ms。

USB规范定义需要每隔100ms 发起一次Rx Detect来检测Deivce 是否存在。

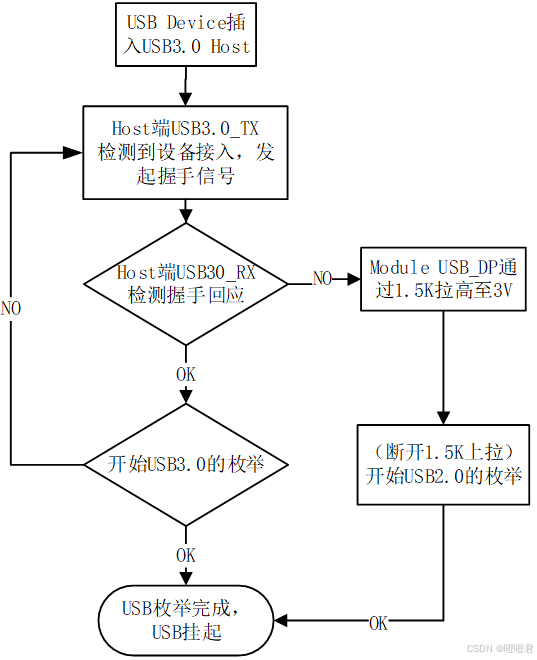

关于USB的识别流程图如下：
