表贴3.3V稳压芯片 PL3500测试 低压差线性稳压器



■ 实验目标

---

在 强度光照模块rimg02 BH1750光度传感器模块 实验中碰到一颗 PL3500 芯片，用于从5V转换成3.3V。在平时设计中经常会用到小功率的3.3V的电平场合，这比起 AS1117-3.3V SOT-223封装小。测试该芯片的使用模式。

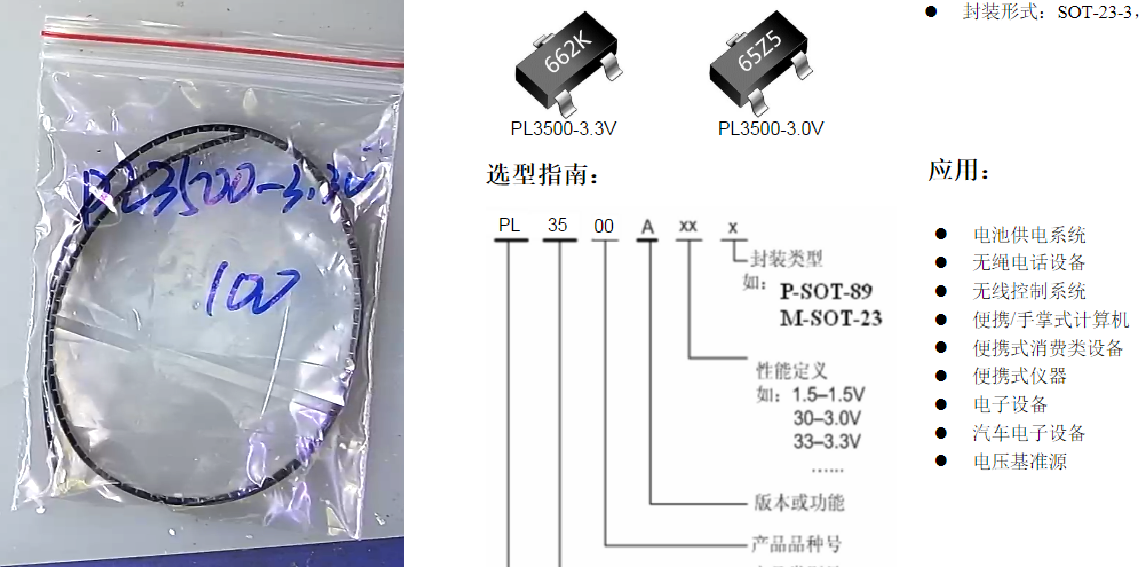

^{▲ 购买到的PL3500-3.3V表贴线性稳压}

订购得到的样品为SOT-23封装的稳压芯片：

^{▲ 芯片关节分布}



01实验测试

---

1.静态电压

在输入和输出个自增加一个0.1uF的电容，输入端施加+5V电压，在输出电压PIN2可以测量3.3V电压。

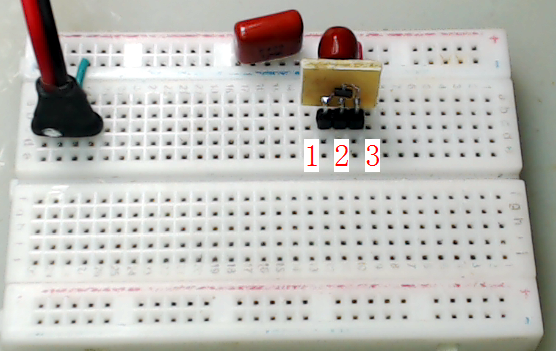

^{▲ 实验电路板480}

表格1.1 无负载下各管脚的电压

PIN1	PIN2	PIN3
-0.003902	3.333100	4.996200

2.带负载特性

使用可变电阻测量输出电流与端口电压之间的关系。

在输出电压在330mA之前，输出电压都可以基本上维持在3.3V。然后输出开始电压急剧下降。

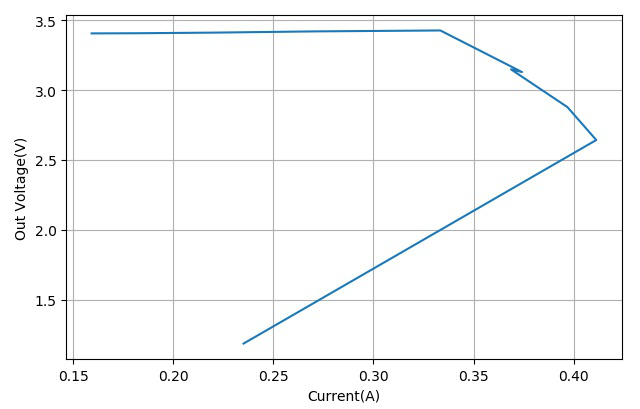

^{▲ 使用功率可变电阻测量输出电流与端口之间的关系}

3.输入电压与输出电压之间的关系

(1) 无负载情况

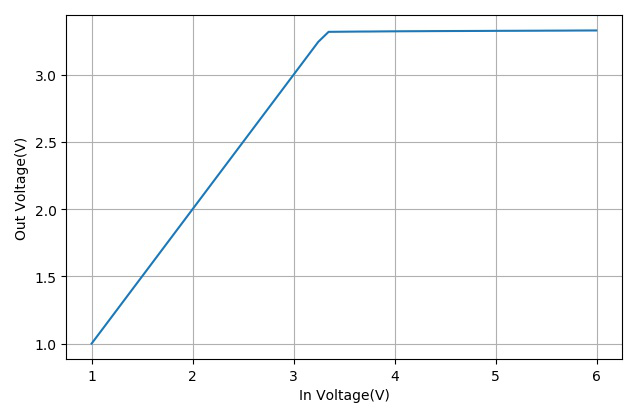

^{▲ 在无负载的情况输入电压与输入电压之间的关系}

(2) 有负载情况

在负载为20Ω的情况下， 测量输出电压与输入电压之间的关系：

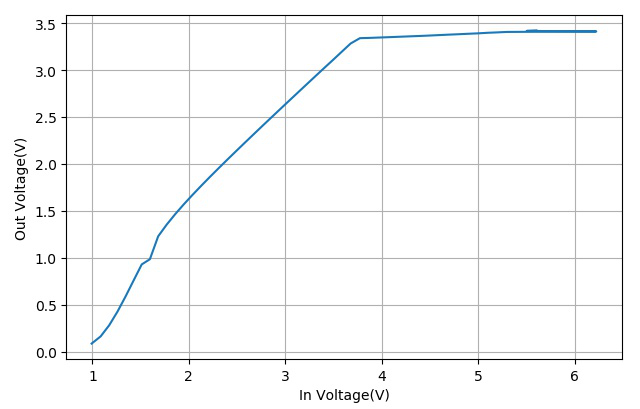

^{▲ 输入电压与输出电压}

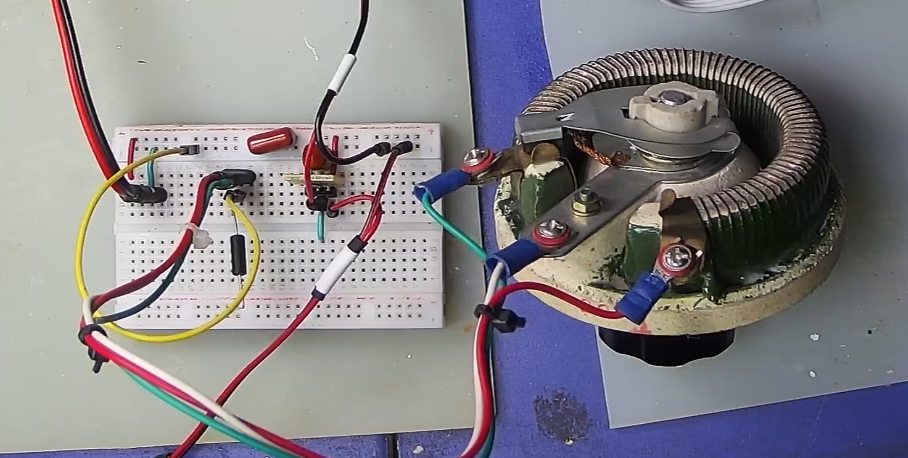

^{▲ 测量电路以及负载20Ω}



※ 结论

---

• 通过负载实验，可以看到PL3500-3.3V可以提供小于300mA。
• 通过输入与输入电压关系可以看，PL3500的确是一个低压差的稳压电路。

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST2.PY                     -- by Dr. ZhuoQing 2020-09-02
#
# Note:
#============================================================

from headm import *
from tsmodule.tsvisa        import *
from tsmodule.tsstm32       import *

#------------------------------------------------------------
dp1308open()

setv = linspace(1, 6, 50)
printf(setv)

inv = []
outv = []

for v in setv:
    dp1308p6v(v)
    time.sleep(1)
    meter = meterval()

    inv.append(meter[3])
    outv.append(meter[0])

    printf(meter)

plt.plot(inv, outv)
plt.xlabel("In Voltage(V)")
plt.ylabel("Out Voltage(V)")
plt.grid(True)
plt.tight_layout()
plt.show()

#------------------------------------------------------------
#        END OF FILE : TEST2.PY
#============================================================
