压力传感器 ZNHM-I-5KG初步测试



■ 简介

---

原本用于机械臂 抓取爪感应抓取用力的压力传感器。下面对于该传感器进行初步测试。

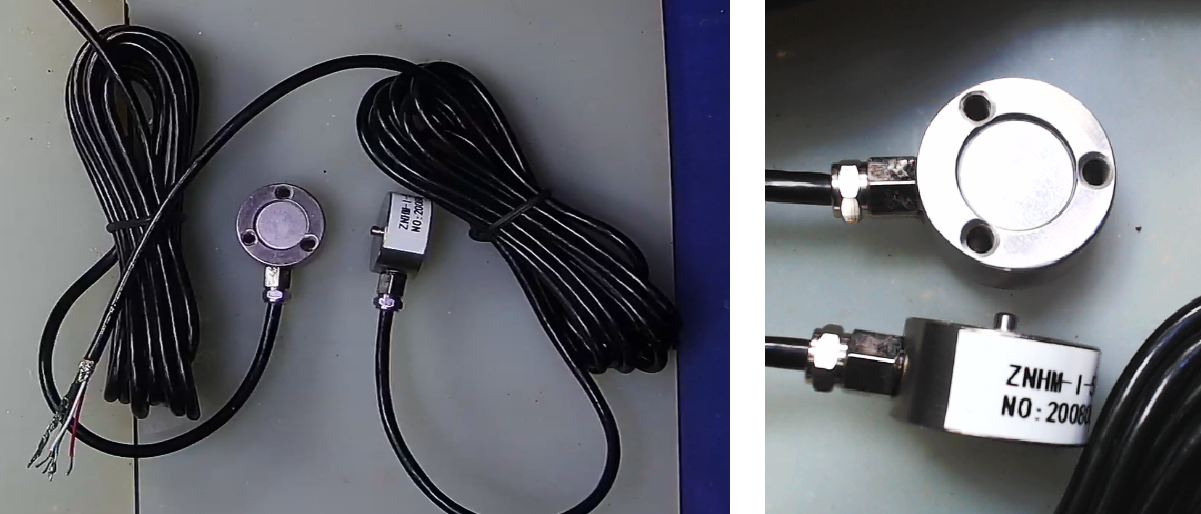

^{▲ ZNHM-I-5KG压力传感器}

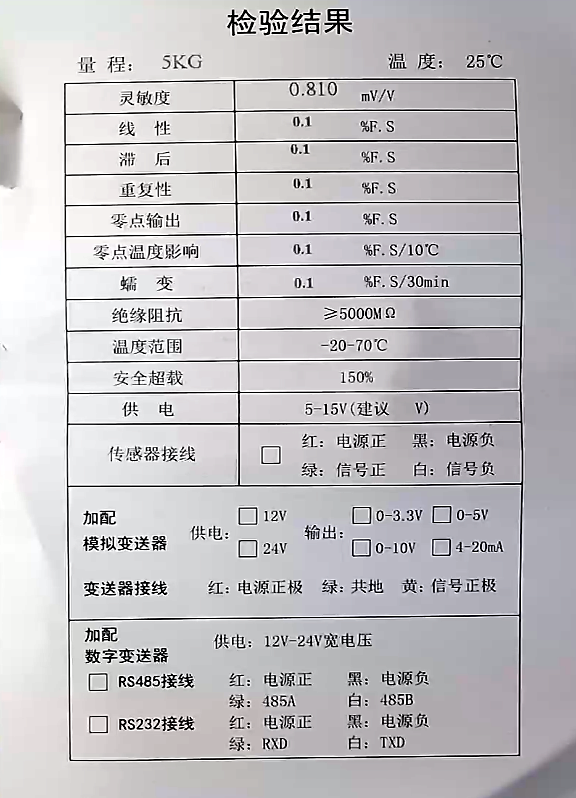

^{▲ 传感器所配的说明书}



01电参数测量

---

1.静态阻抗测量

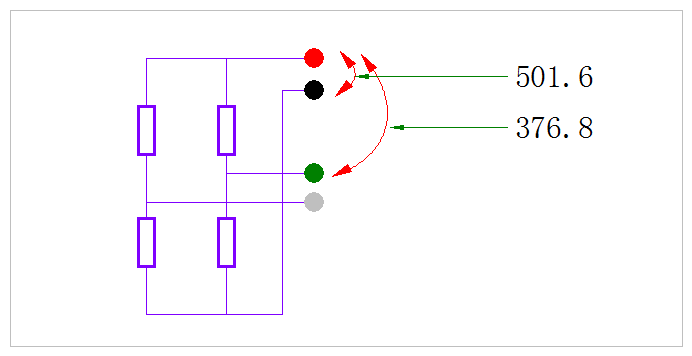

下图示意测量传感器四个输出端口（红色、黑色、绿色、白色）之间的阻抗。根据电路内部的对称性，下图标记处了两个典型的阻抗：

• 红色-黑色： 501.6Ω
• 红色-绿色：376.8Ω
  ^{▲ 测量传感器输出端口之间的阻抗}

如果内部组成电桥四个电阻$R_i,i=1,2,3,4$都是500Ω。那么桥电路供电（红色-黑色）之间的电阻就是四个电阻经过串并之后的电阻，理论和就应该等于500欧左右。

对于红-绿之间的阻抗应该为：$$R_{RG}=500//1500=\frac{500\ast 1500}{2000}=375$$

所以上述测量结果与理论分析是相一致的。

2.测量压力传感器输出

给传感器红-黑两端供给5V电压，测量绿-白之间的电压输出信号。

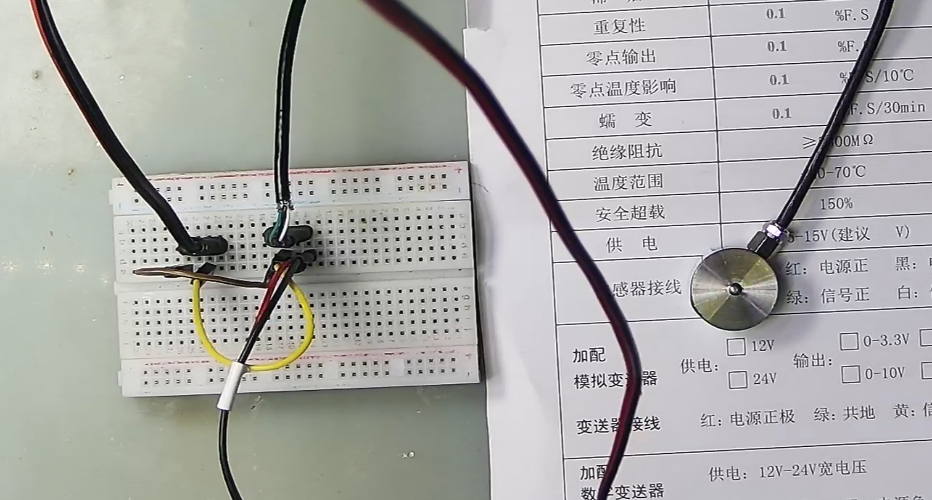

^{▲ 测量压力传感器工作输出电压}

1. 在静态下，输出信号为0.04mV;
2. 使用传感器的小突出朝下，用力压在实验桌面，输出信号大于2mV。



※ 结论

---

通过初步测试：

• ZNHM-1-5K传感内部结果等效为四个500Ω的电阻电桥；
• 根据使用手册建议，施加红-黑工作电压；在绿-白输出直流电压与传感器施加压力成正比；
• 传感器一个表面的小圆凸起是受力感应点。
