精密单电源虚拟地芯片 TLE2426



➤ 01简介

---

在很多单电源电路或者面包板电路实验中，需要为运算放大器提供电源一半的虚拟参考地电源。使用普通的电阻分压和电容滤波可以在建议情况下使用，这款来自TI公司的 TLE2426 可以提供4V-40V范围内的电源中点参考电压，提供输出、输入20mA的电流驱动能力。

今天 TB购买到的TLE2426（￥3.78） 寄送到。

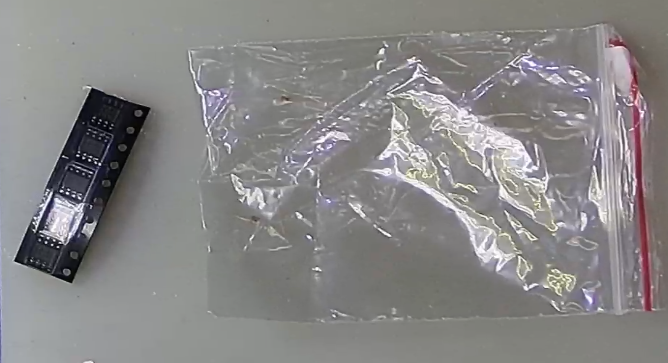

^{▲ 寄送到的TLE2426芯片}

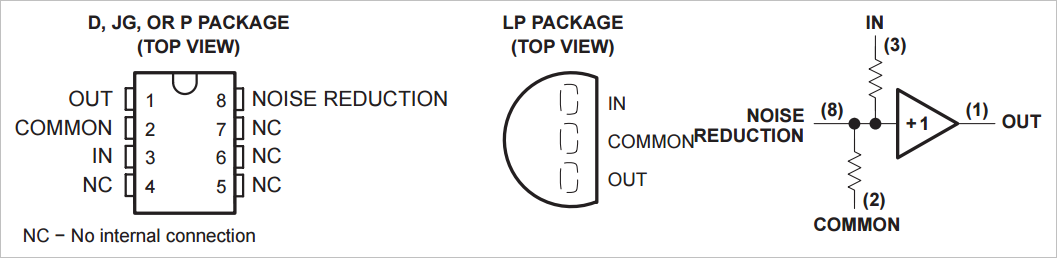

TLE2426的封装定义与功能如下：

^{▲ TLE2426封装以及使用功能图}



➤ 02基本测试

---

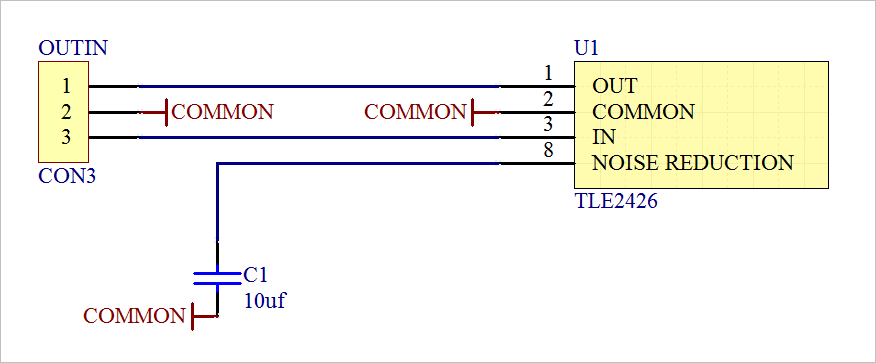

1.设计电路板

AD\Temp\TLE2425PIN.PcbDoc

• 电路元器件：TLE2425。

^{▲ 时间电路板}

制作快速实验电路板。

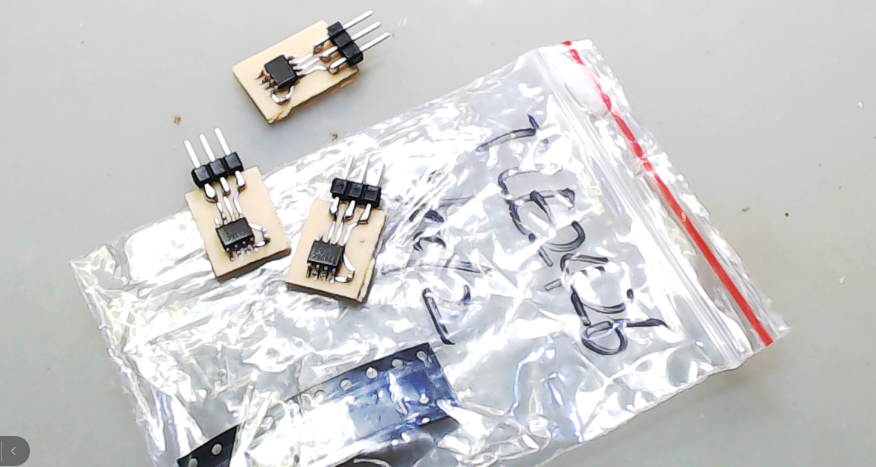

^{▲ 制作的测试小板}

2.基本测试

使用DP1308数控直流电压源提供可调电压，通过FLUKE45测量输入电压，DM3068测量输出电压。

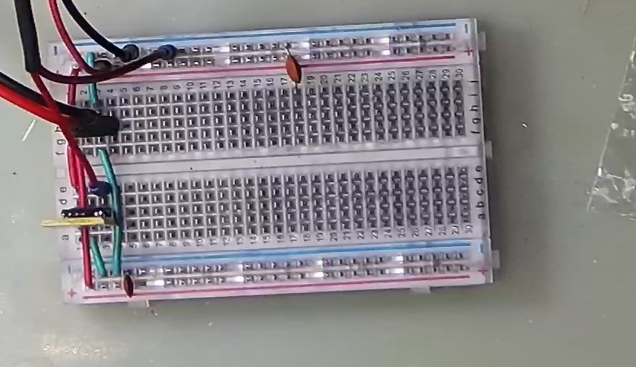

^{▲ 测试面包板}

(1) 输出负载=∞

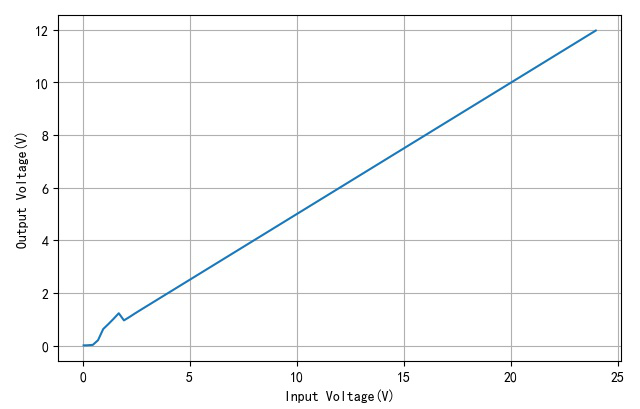

^{▲ 输入电压与输出电压}

可以看到在负载为无穷大的时候，实际上能够开始分为为1/2的时候，电压可以从2V开始。这与数据手册中给定的4V还是有差别的。

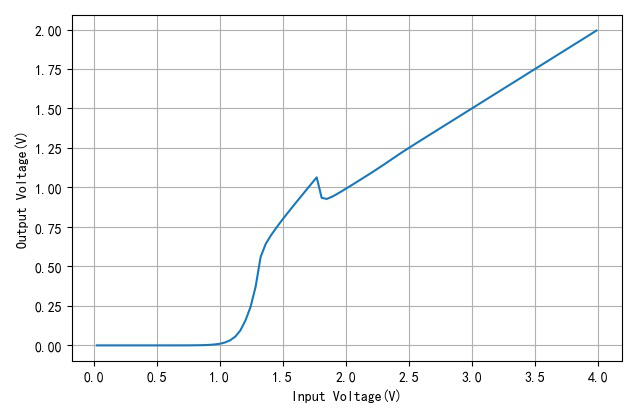

^{▲ 输入电压与输出电压}

(1) 施加负载电阻1.7kΩ

^{▲ 输入电压与输出电压}

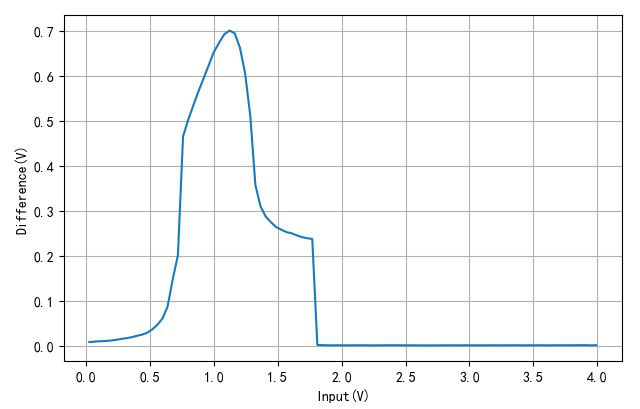

下图给出了负载∞和1.7k之间的电压差。有这个曲线可以证明，实际上TLE2426的工作电压应该从2V开始。

^{▲ 输入电压与输出电压差}



➤ 03性能测试

---

测量输出电压与输出电压之间的关系。

1.使用电位器4.7kΩ作为负载

电流(mA)	0.5917	0.6873	0.8696	1.0935	1.4254	2.2959	4.1289	8.4995	15.7530	18.2130	46.9270
电压	2.4880	2.4880	2.4880	2.4880	2.4880	2.4870	2.4860	2.4830	2.4770	2.4750	0.5725

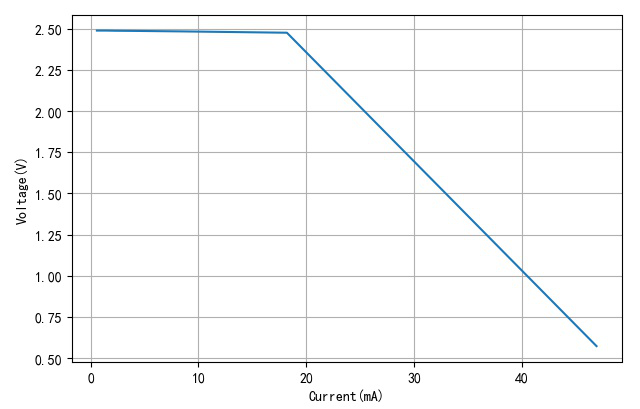

^{▲ 输出电流与电压}

2.使用电位器300欧姆作为负载

输出电流(mA)	7.9607	8.4361	10.0560	14.4500	17.2270	21.0140	26.3060	32.0160	35.3880	38.5010	40.7630	43.9430	46.5260
电压	2.4790	2.4790	2.4770	2.4710	2.4680	2.4630	2.4550	2.2500	1.9698	1.6844	1.4478	1.0792	0.5883

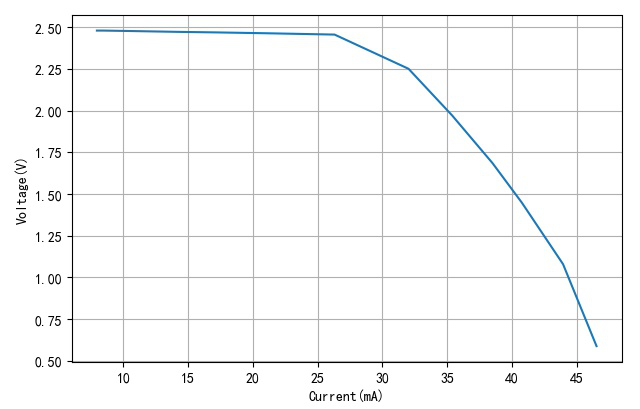

^{▲ 输出电流与电压}

通过25mA之前的数据可以计算出TLE2426在输出25mA电流值钱的答题等效内阻：$$R_0=\frac{U_{out}\left[5\right]-U_{out}\left[0\right]}{I_{out}\left[5\right]}=\frac{2.479-2.463}{21.014\times 10^{-3}}=0.76\Omega$$



➤ ※ 结论

---

测试TLE2426的基本功能。

---
