大红袍高阻值电阻

简 介： ※对于购买到的大红袍2G高祖电阻测量对应的阻值。实际电阻都小于电阻的标称值。该阻值对于一般的示波器等同于外部开路。

关键词： 高阻，串联



§01 高阻值电阻

---

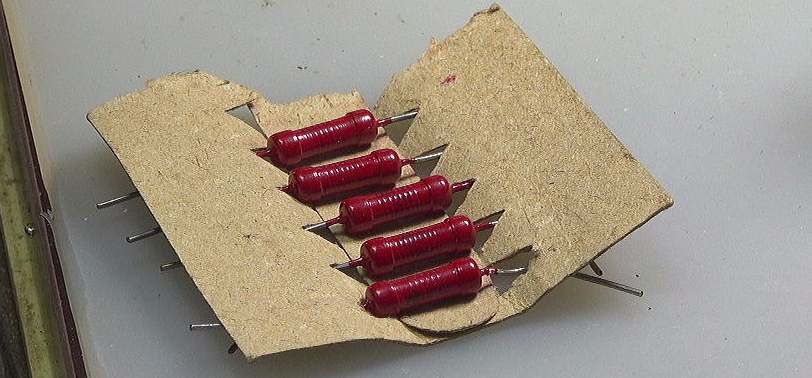

在 几款高压、高阻电阻测试 对于购买到的几款高阻电阻进行测试与时间。在TB HZ系列大红袍高压电阻、高阻值金属膜电阻器R200MΩ 2GΩ 购买到五颗高阻值电阻。下面对其进行初步测试。

一、测试阻值

利用 希玛 AR907C绝缘电阻测试仪基本实验 对于电阻进行测试。

1、测试结果

（1）测试电压：2500V

使用测试电压2500V测试电阻，最终测试电阻的阻值：1.38G欧姆。

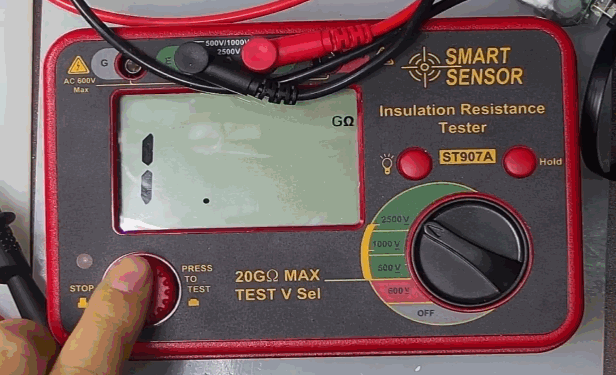

▲ 图1.1.1 测试电阻过程

（2）测试电压：1000V

使用测试电压1000V档次，测试高阻电阻：1.45G欧姆。

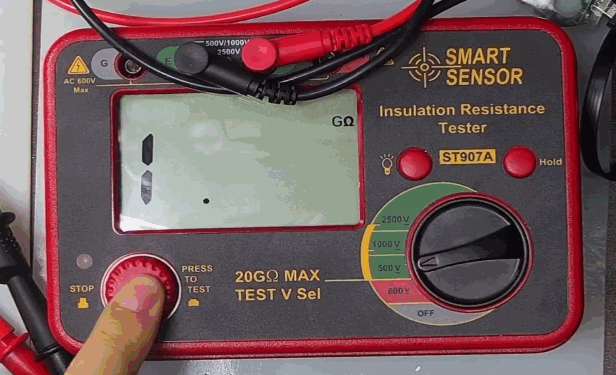

▲ 图1.1.2 测试结果

（3）测试电压：500V

使用测试电压档500V测试，高阻阻值为：1.49G欧姆。

▲ 图1.1.3 测试电压阻值

2、五个电阻测试结果

【表1-1-2 五个电阻测试电阻】

序号	2500V	1000V	500V
1	1.38G	1.45G	1.49G
2	1.63G	1.66G	1.68G
3	1.70G	1.77G	1.79G
4	1.68G	1.73G	1.75G
5	1.65G	1.69G	1.70G

二、测试电阻串联

1、测试两个电阻串联

使用两个高阻串联，测试它们串联阻值。

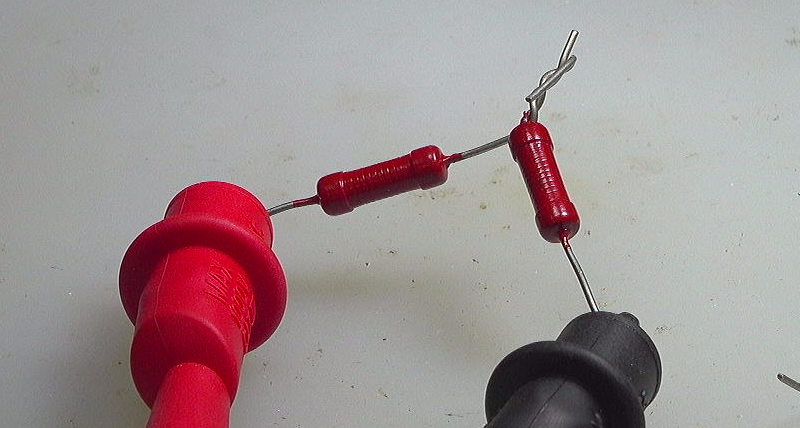

▲ 图1.2.1 两个电阻串联

测试结果：

● 测试电压：500V
● 测试结果：3.64G

测量的结果与两个电阻单个阻值相加的结果一致。



§02 测量电阻电压

---

一、示波器测量电阻电压

1、测试方法

直接将Tektronix示波器两个探头分别连接在电阻两端。其中第一个通道直接连接电阻一端，第二个通道连接电阻的两端作为对比。

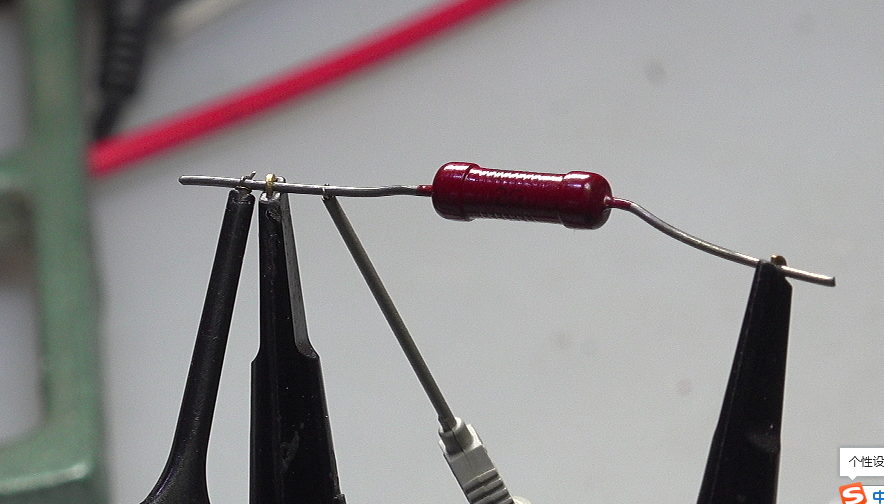

▲ 图1.2.2 测量电阻两端的电压

2、测试结果

下图显示了示波器两个通道的电压波形。可以看到在2G电阻两端，对于示波器的输入来讲基本等同于开路。

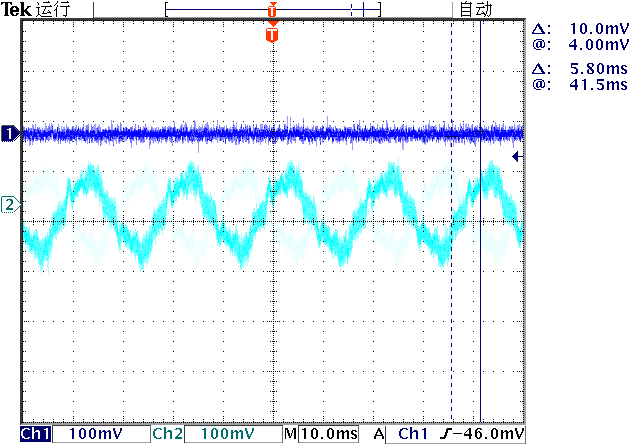

▲ 图2.1.2 两个通道的电压波形



※ 测试总结 ※

---

对于购买到的大红袍2G高祖电阻测量对应的阻值。实际电阻都小于电阻的标称值。该阻值对于一般的示波器等同于外部开路。

---
