构建基于MX1919的超声波阵列驱动板

本文介绍了如何设计并测试一款使用MX1919芯片的超声波阵列驱动板,以实现高效的课堂演示。涉及电源模块、MX1919驱动电路和555信号调制电路的构建,详细步骤和测试结果展示了其在40kHz频率下的性能和定向特性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

简 介: 对于基于MX1919芯片制作的超声波阵列驱动板进行了设计、测试。 为能够在课堂上进行演示打下了基础。

关键词 超声波阵列MAX1919

目 录
Contents
超声阵列驱动板
制作背景
制作原理
制作与调试
总 结



§01 声阵列驱动板


1.1 制作背景

  为了制作一个 超声定向声音传送 板,用于信号与系统的课堂演示, 前面测试了 基于L293的超声驱动电路 以及 基于MX1919超声驱动电路 。 通过对比发现基于MX1919的驱动电路,工作在40kHz 的超声频率下, MX1919发热很小, 开关损耗比较低。 所以下面就基于MX1919制作超声定向声音传送实验板。

1.2 制作原理

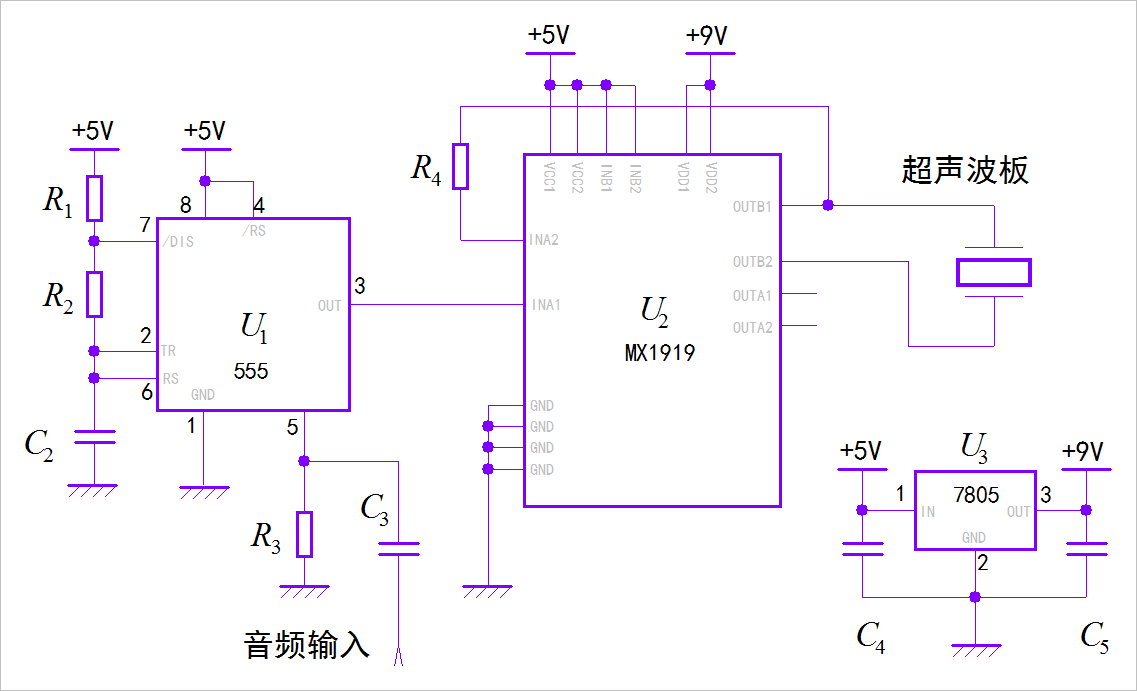

▲ 图1.2.1 电路板原理图

▲ 图1.2.1 电路板原理图

1.2.1 模块组成

(1)电源模块

  由于MX1919的推荐工作条件为:

  • VCC=5V;
  • VDD=9.6V;

  所以模块的供电采用2CELL锂电池, 电压为8.4V。或者使用9V的直流稳压电源。 需要构建一个从9V到5V的稳压电源模块。给VCC,以及555工作电路提供电压。

(2)MX1919驱动电路

  使用MX1919构建驱动电路。 这一点比之前的L293会更加有效。

(3)555信号调制电路

  采用555电路的VCTR端口完成对于震荡信号的频率调制。



§02 作与调试


理介绍PictureNote

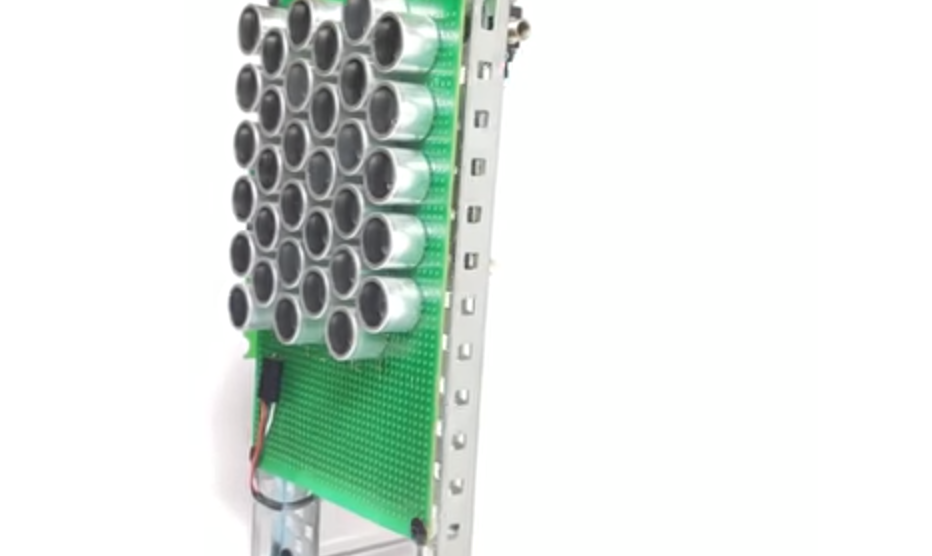

根据前期看到网络上的短视频, 制作一个超声波定向传音传送板, 用于课堂教学演示使用。GM1648987339_932_556.MPG

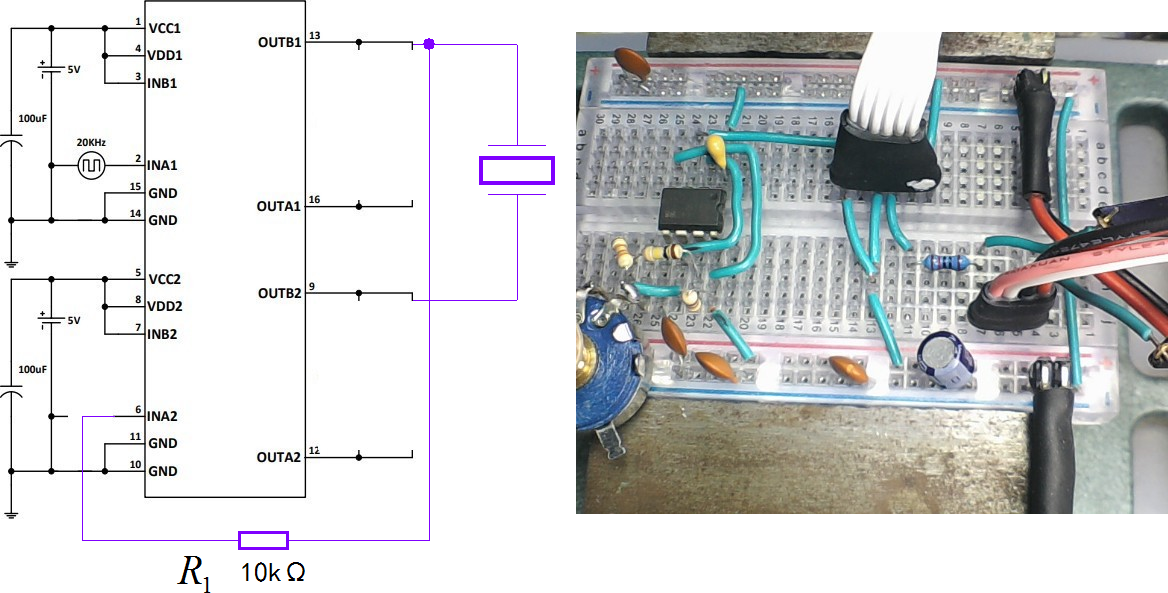

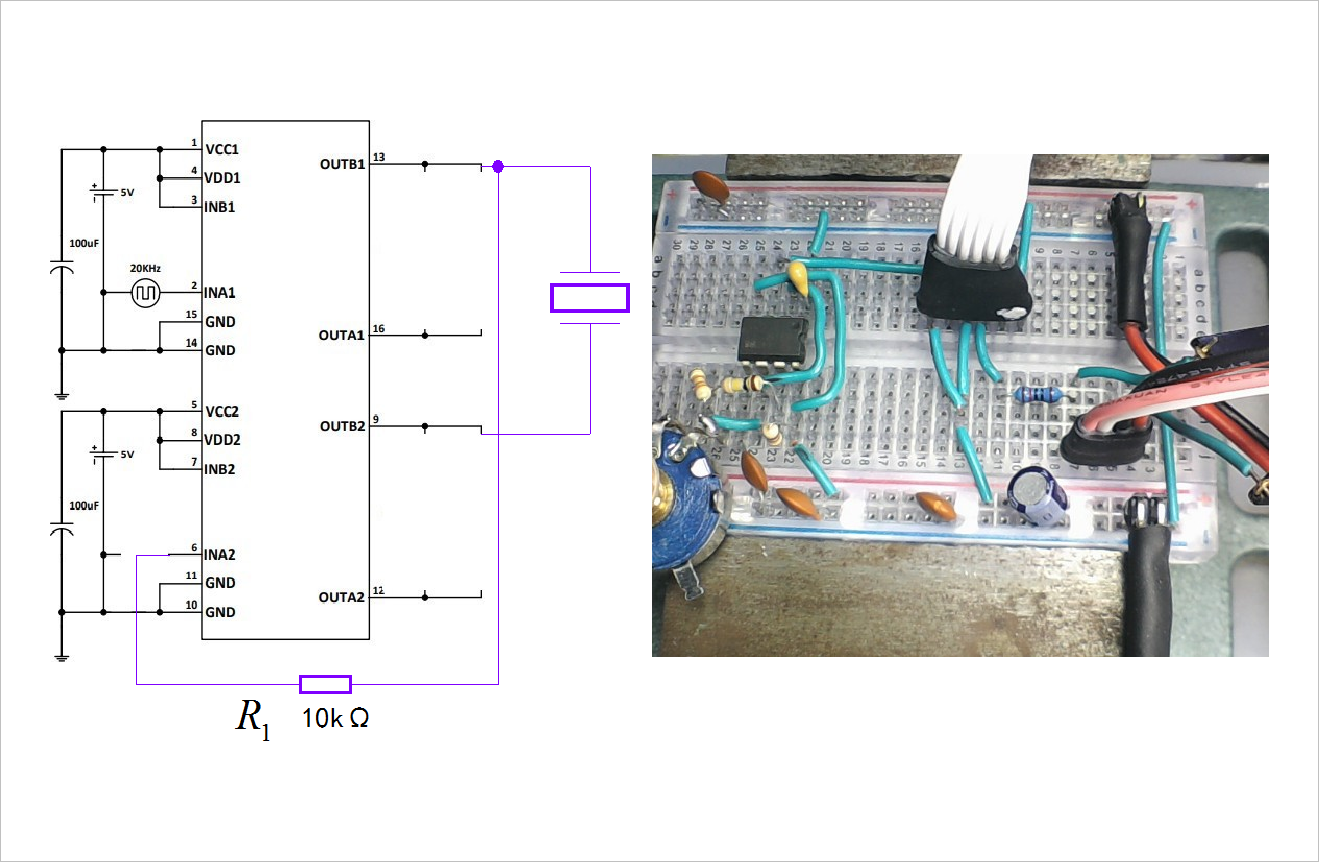

经过前几的多次实现, 最终选择工作效率更高的MX1919电机驱动芯片制作超声阵列驱动芯片。 可以达到很高的效率。
这是制作电路板的原理图。 其中包括有555调频震荡电路; MX1919超声阵列驱动电路; 7805电源电压电路。 下面我们介绍一下这部分电路的制作过程。在主界面进行讲解。
搭建5V电源电压PictureNote

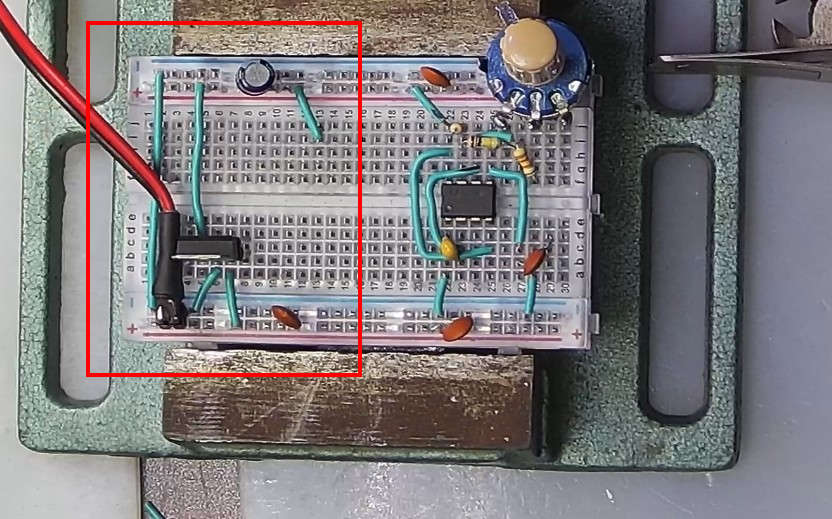

首先利用7805搭建一个从9V转换到5V的电路, 提供给电路中555电路, 以及MX1919的VCC1的电源GM1648978002_824_515.MPG

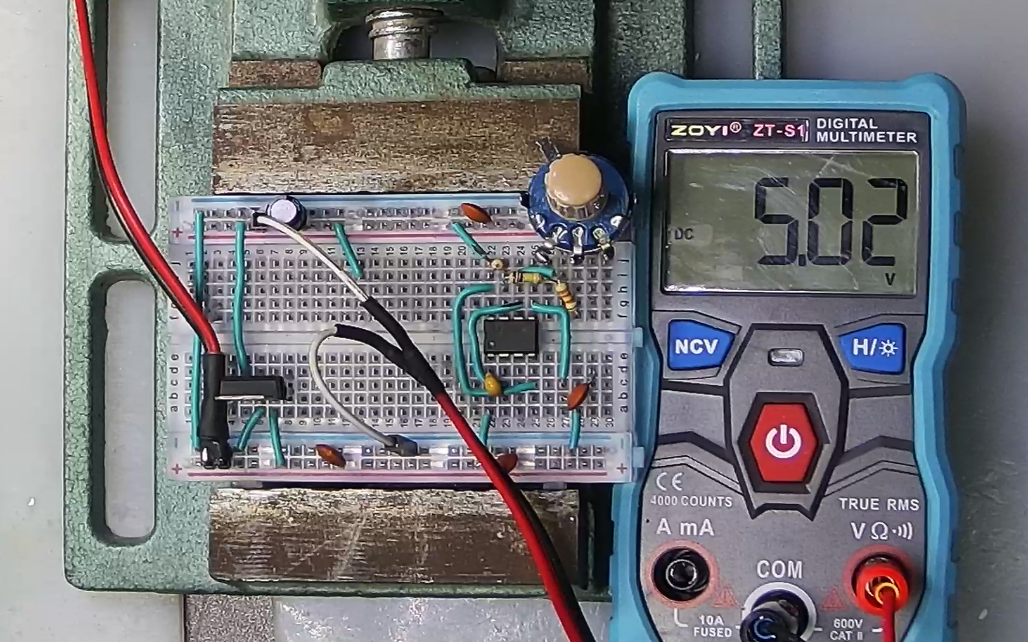

测试一下输入9V电源, 7805的输出电压。
输出电压为5.02V。
搭建MAX1919电路PictureNote
下面开始搭建MX1919驱动电路。
现在是搭建过程。GM1648979650_824_515.MPG
现在进入搭建的最后几步了。GM1648980182_824_515

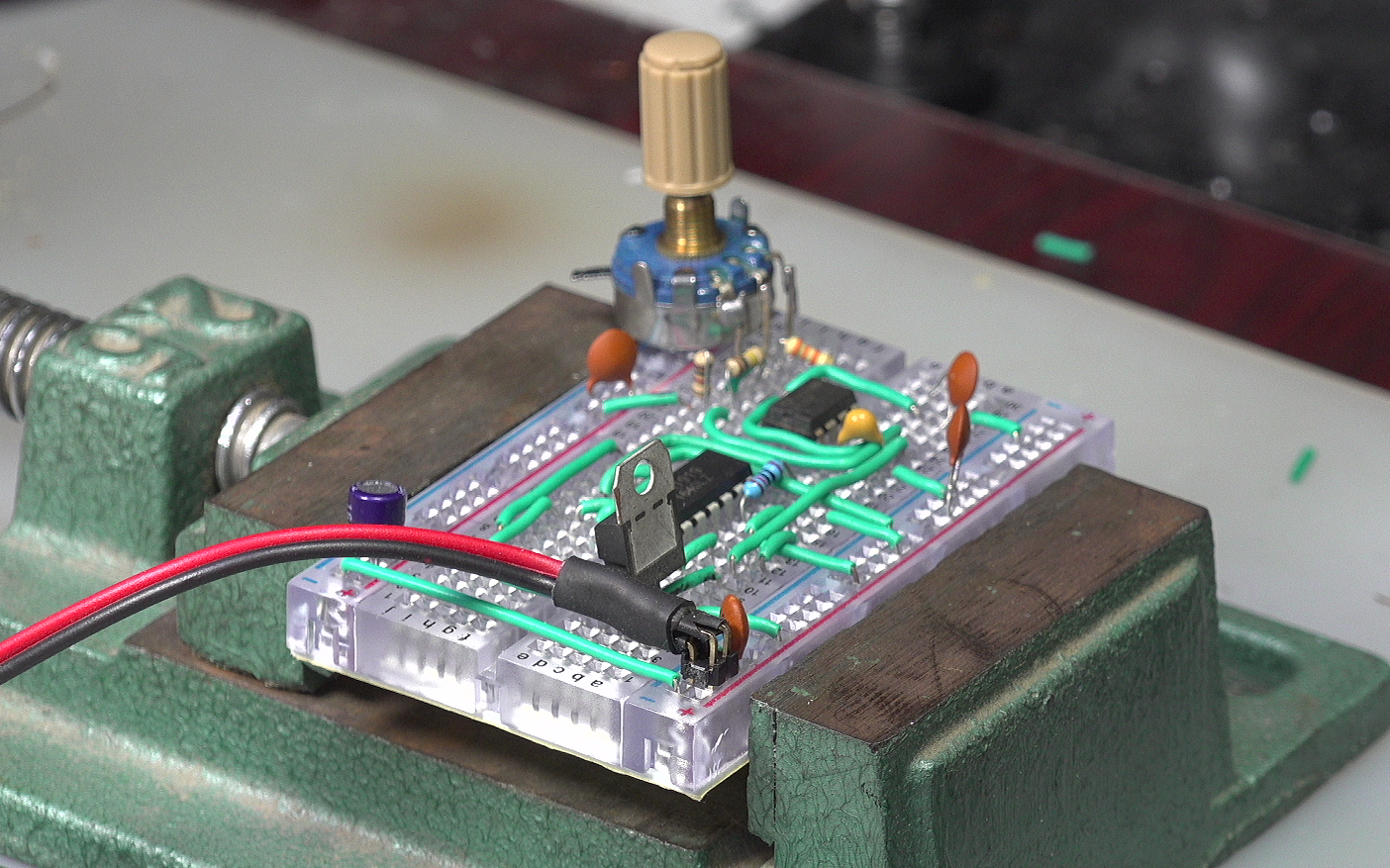

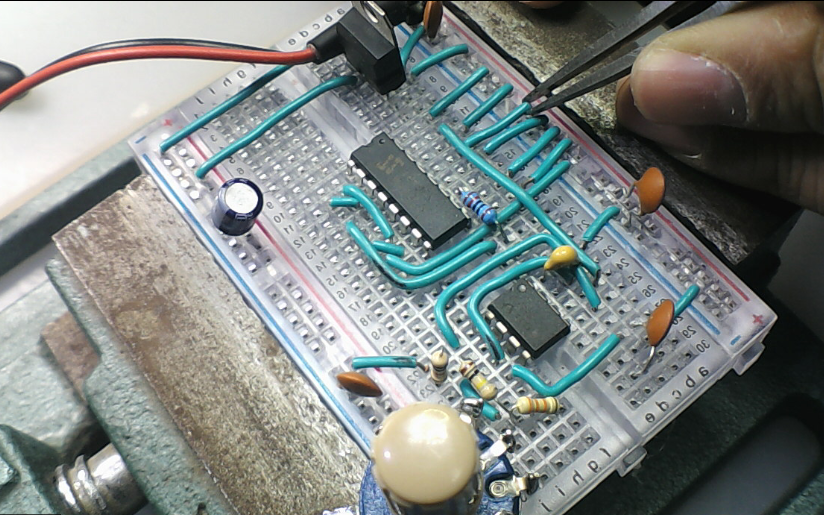

这是搭建形成的测试电路。
测试驱动电路PictureNote

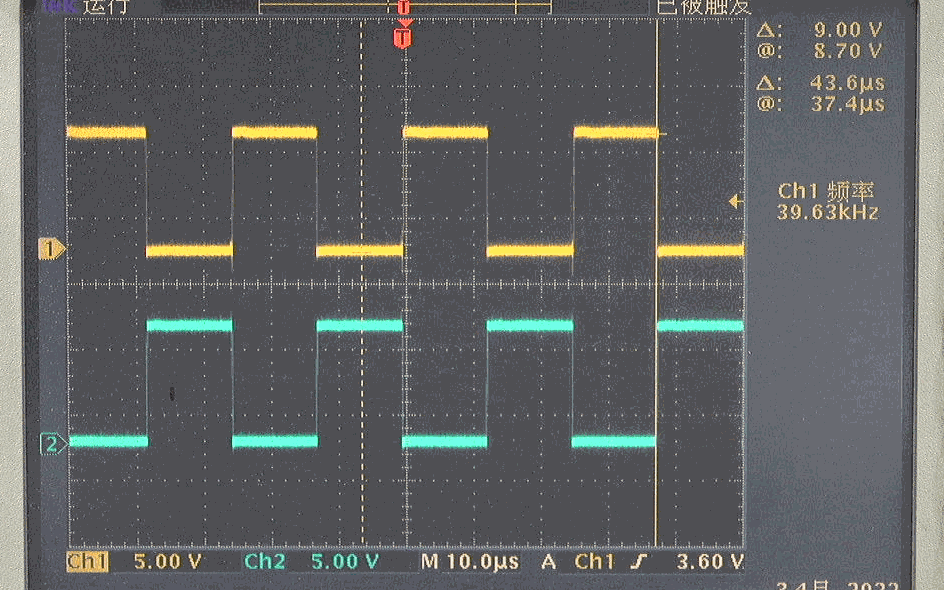

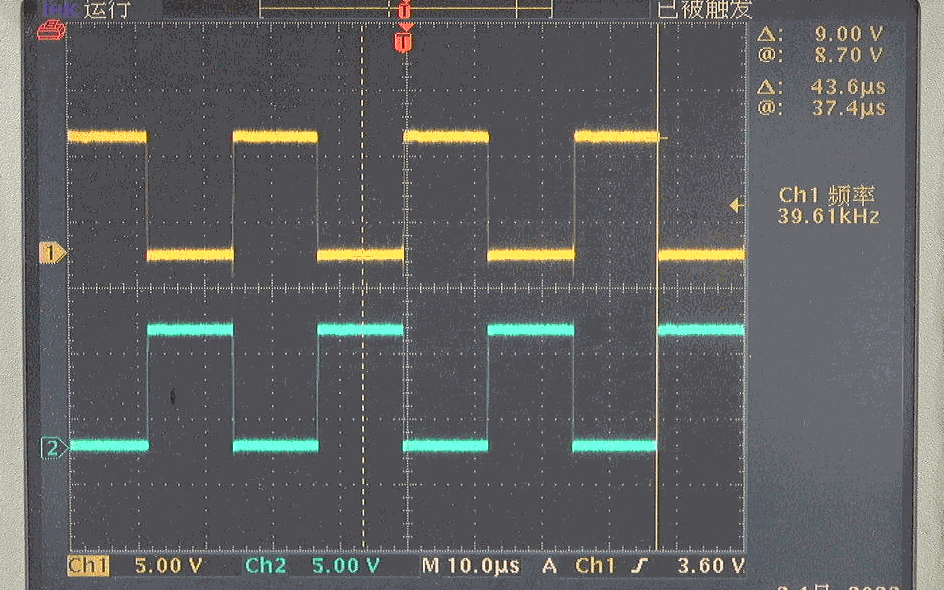

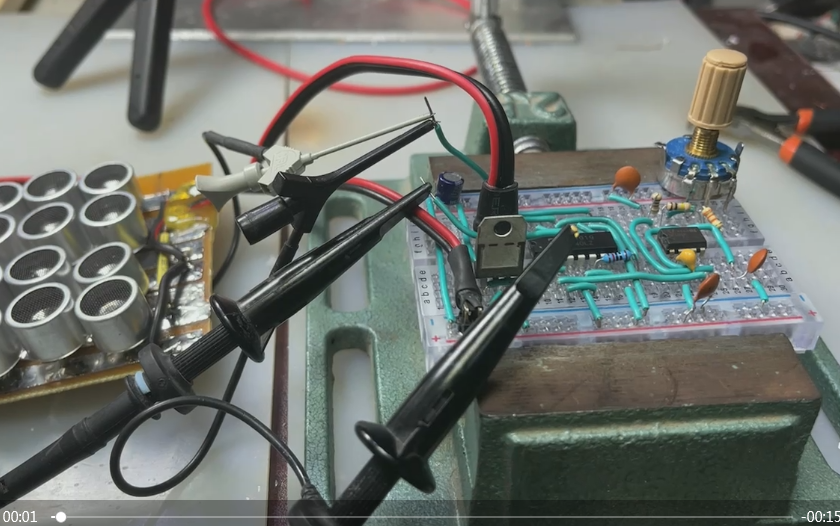

加载+9V工作电压, 测了MX1919OUTB1,OUTB2的电压波形。 可以看到

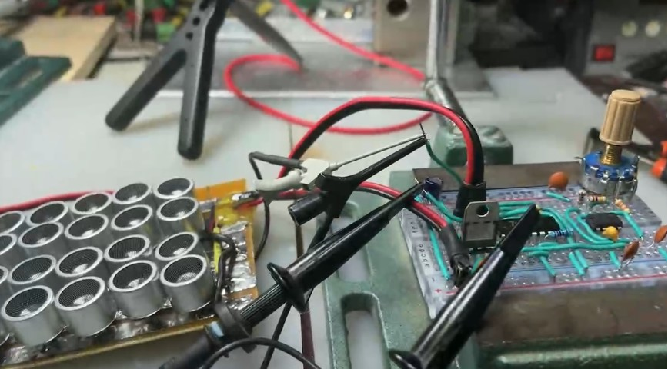

将超声阵列板加载到MX1919输出。 此时输出波形出现了波动。
电路在没有加负载是, 静态工作电流为12mA, 加了超声波阵列板之后, 工作电流为260mA左右。GM1648981635_840_526.MPG
最后,对555电路加入1000Hz,峰值500mv的正弦波, 此时可以听到超声波发出的声音。而且能够感到定向性特别明显。 只有正对时能够听到声音, 旁边就无法听到声音了。GM1648981983_840_526.MPG



  结 ※


  于基于MX1919芯片制作的超声波阵列驱动板进行了设计、测试。 为能够在课堂上进行演示打下了基础。
