简介：使用了两种方法求解月牙形状的面积，两种方法的计算结果在计算误差内是相同的。这也验证了它们计算结果的正确性。这两种方法都是采用了数值计算，没有给出最终的表达式。过程复杂程度相似。不知道是否还比较巧妙的方法能够求取这个月牙的面积。

关键词：几何，面积

record

§01 月牙面积

最近在视频上看到一个求取下面月牙形阴影面积的题目，据介绍是小学五年级的题目。但是仔细思考一下，感觉还是颇有难度的。

一、题目要求

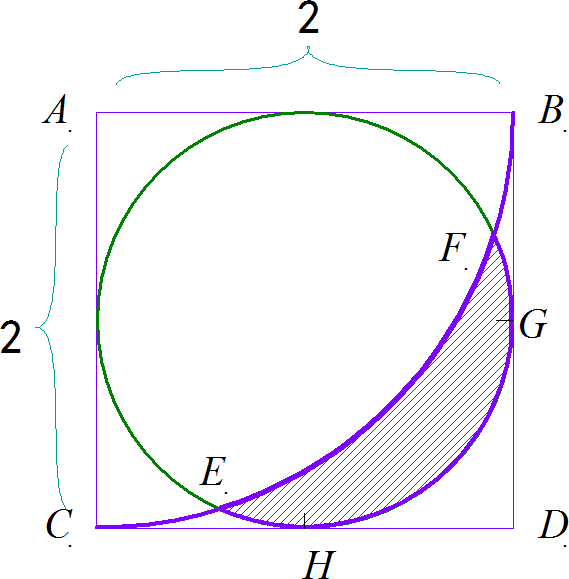

在边长为2的正方形 $A B C D$ 内部有一个内接圆形。以 $A$ 点为中心绘制四分之一圆弧与内接圆相交于 $E F$ 两点。求两个弧线EF，EHGF围成月牙形阴影区域面积。

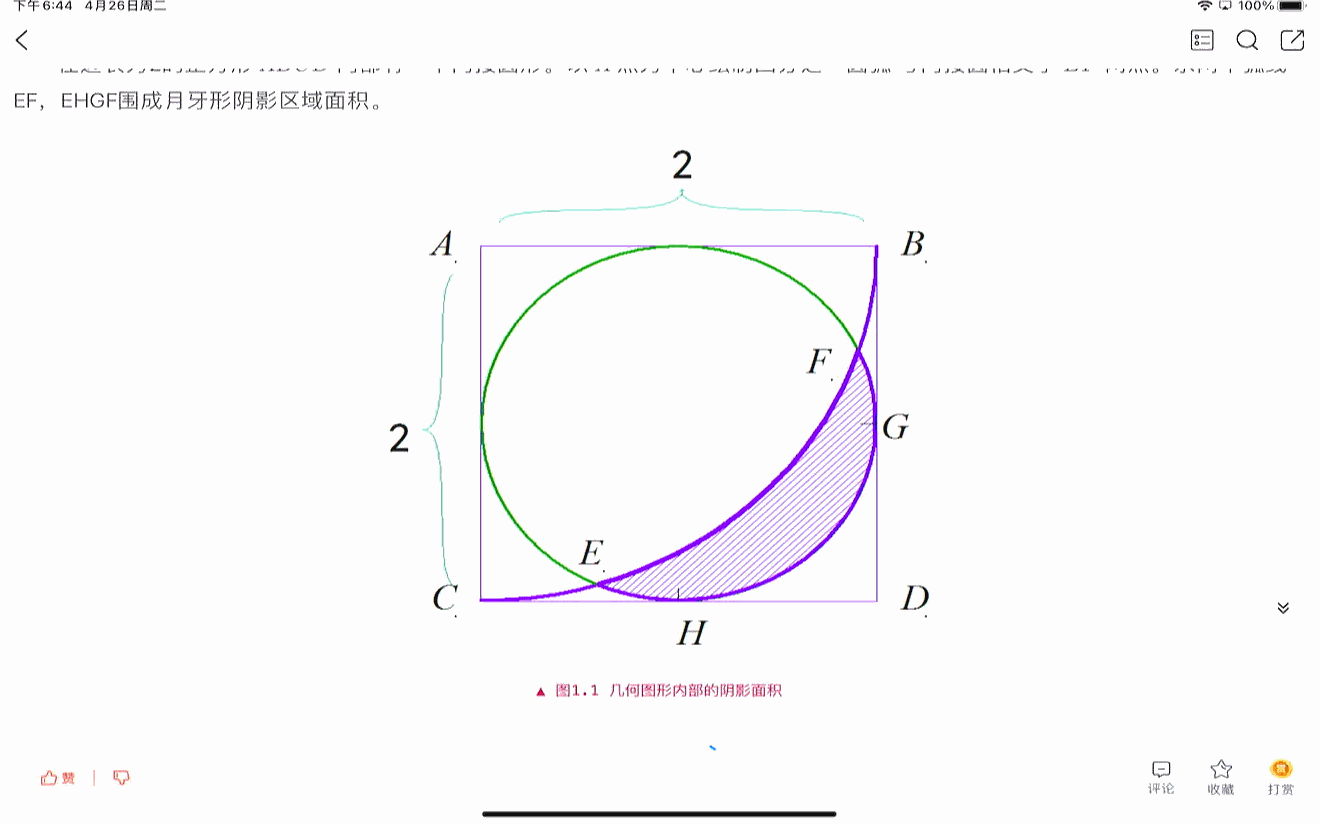

▲ 图1.1 几何图形内部的阴影面积

▲ 图1.1 几何图形内部的阴影面积

二、求解

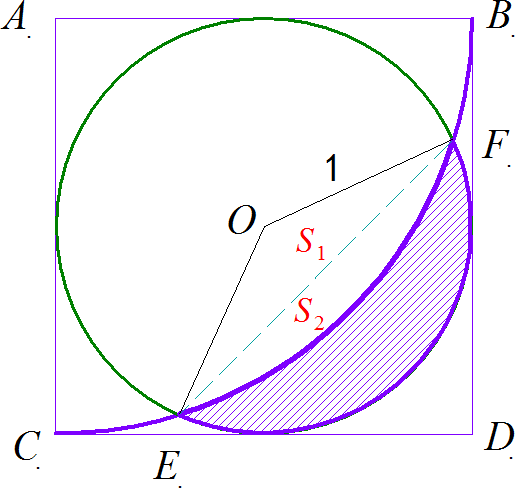

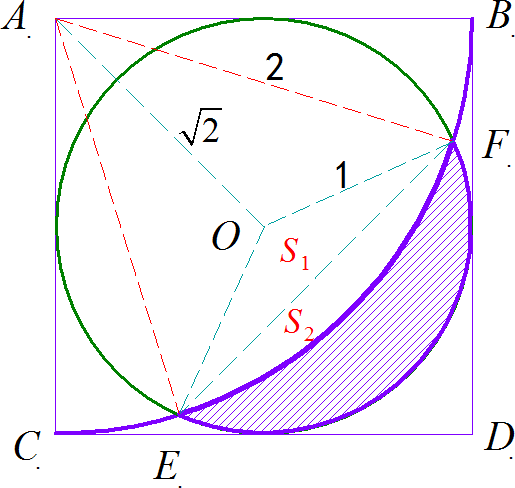

这是一个不规则图形求解面积，可以采用图像相减的方式来求解。阴影区域的面积可以有扇形OEF面积减去OEF内部的空白部分面积。空白部分面积可以分为 $S_1$ 和 $S_2$ 组成。

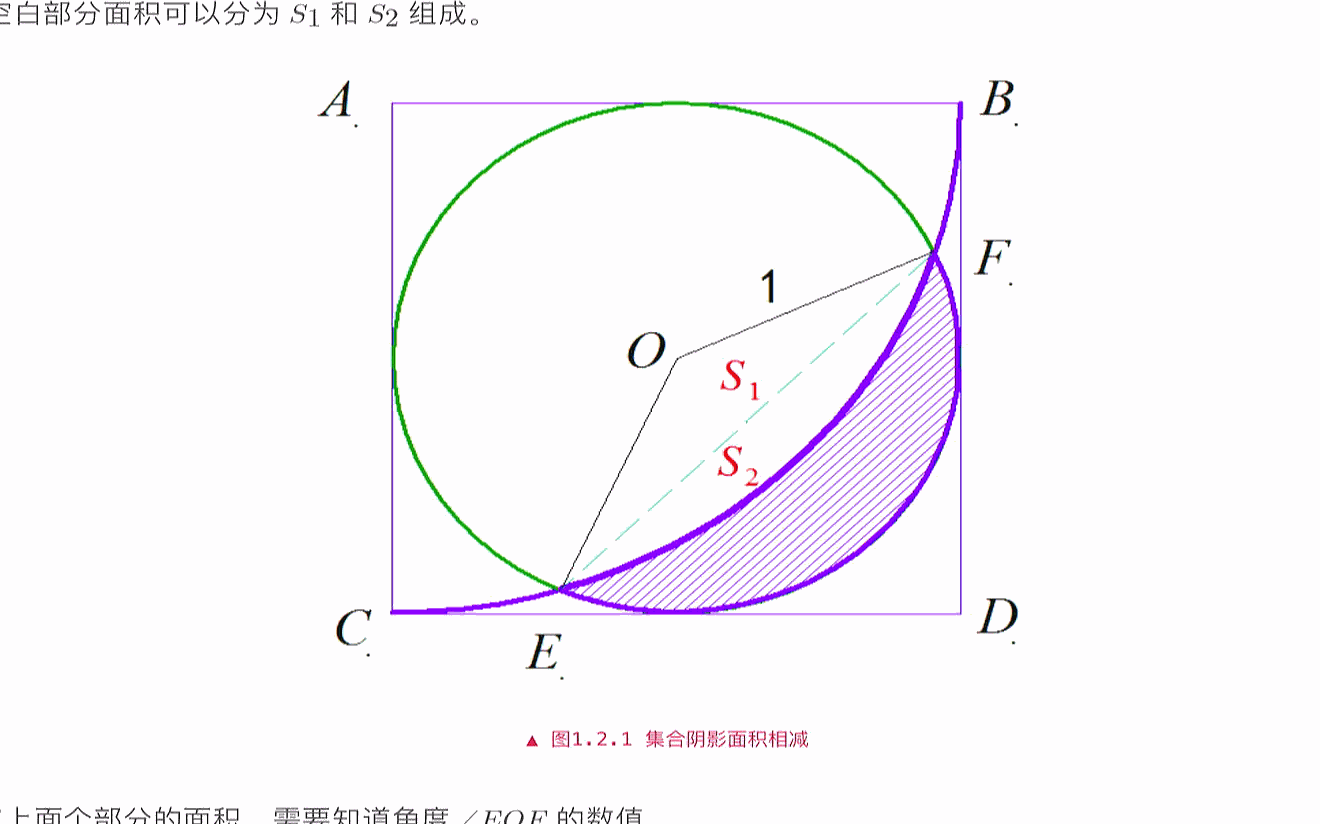

▲ 图1.2.1 集合阴影面积相减

▲ 图1.2.1 集合阴影面积相减

为了求取上面个部分的面积，需要知道角度 $\angle EOF$ 的数值。

1、求角度EOF

观察下面三角形 $A O F$ ，它的三个边长根据图像可以方便求出， $\sqrt 2 ,2,1$ 。根据三角形内角公式可以求出 $\angle OAF$ 。

$\angle OAF = \arccos \left( {{{2 + 2^2 - 1} \over {2\sqrt 2 \cdot 2}}} \right) = \cos ^{ - 1} {{5\sqrt 2 } \over 8}$ 那么 $\angle EAF = 2\angle OAF$ 。

$\angle AOF = \arccos {{1 + 2 - 2^2 } \over {2\sqrt 2 }} = \cos ^{ - 1} \left( { - {{\sqrt 2 } \over 4}} \right) = 1.9322$ $\angle EOF = 2\pi - 2\angle AOF = 2\pi - 2 \times 1.9322 = 2.4188$

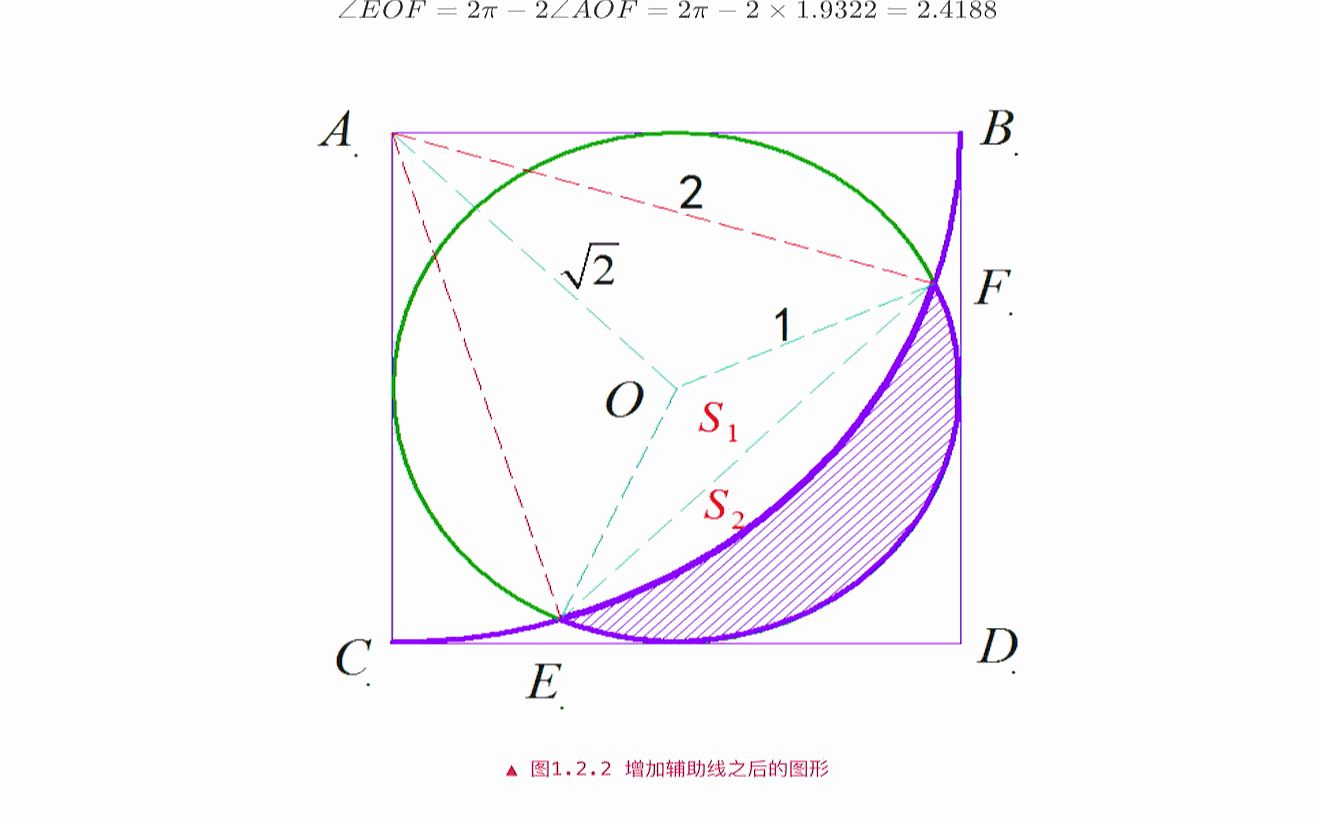

▲ 图1.2.2 增加辅助线之后的图形

▲ 图1.2.2 增加辅助线之后的图形

2、求扇形面积

图中有两个扇形。

（1）半径为1的扇形

半径为1的扇形 $O E F$ 的面积，根据上面求出的 $\angle EOF$ ，可以计算出来 $S_{OEF} = {{\angle EOF} \over {2\pi }} \cdot \pi = {{2.4188} \over 2} = 1.2094$

（2）半径为2的扇形

这是以 $A$ 为圆形，边长为2的扇形： $A E F$ 。它的面积 $S_{AEF} = {{\angle EAF} \over {2\pi }} \cdot \pi \cdot 2^2 = {{2\cos ^{ - 1} {{5\sqrt 2 } \over 8}} \over {2\pi }} \cdot \pi \cdot 4 = 1.9468$ 之所以计算半径为2的扇形，主要是为了求取面积 $S_2$ 。

3、求取S1

面积 $S_1$ 可以由所知道的 $\angle EOF$ ，以及两个边长为1。根据三角形面积 $\times \sin \left( C \right)$ 。所以 $S_1 = {1 \over 2} \times 1 \times 1 \times \sin \left( {2.4188} \right) = 0.3307$

4、求取S2

$S_2$ 的面积等于扇形 $E A F$ 的面积减去三角形 $A E F$ 的面积。扇形 $E A F$ 面积前面已经求出。三角形 $E A F$ 面积为 $S_{\Delta AEF} = {1 \over 2} \times 2 \times 2 \times \sin \left( {2 \times \angle OAF} \right) = 2\sin \left( {2 \times 0.4867} \right) = 1.6536$ 因此 $S_2 = 1.9468 - 1.6536 = 0.2932$

5、阴影面积

至此，月牙阴影面积 $A_{Moon}$ 可以获得 $A_{Moon} = 1.2094 - 0.3307 - 0.2932 = 0.5855$

三、求解方法二

月牙阴影面积也可以通过求生四分之一弧 $B C$ 与两个直角边 $C D, B D$ 组成的曲边三角形的面积 $\Delta CBD$ 的面积减去 $S_1 + 2S_2$ 。其中 $S_1 ,S_2$ 如下图所示。

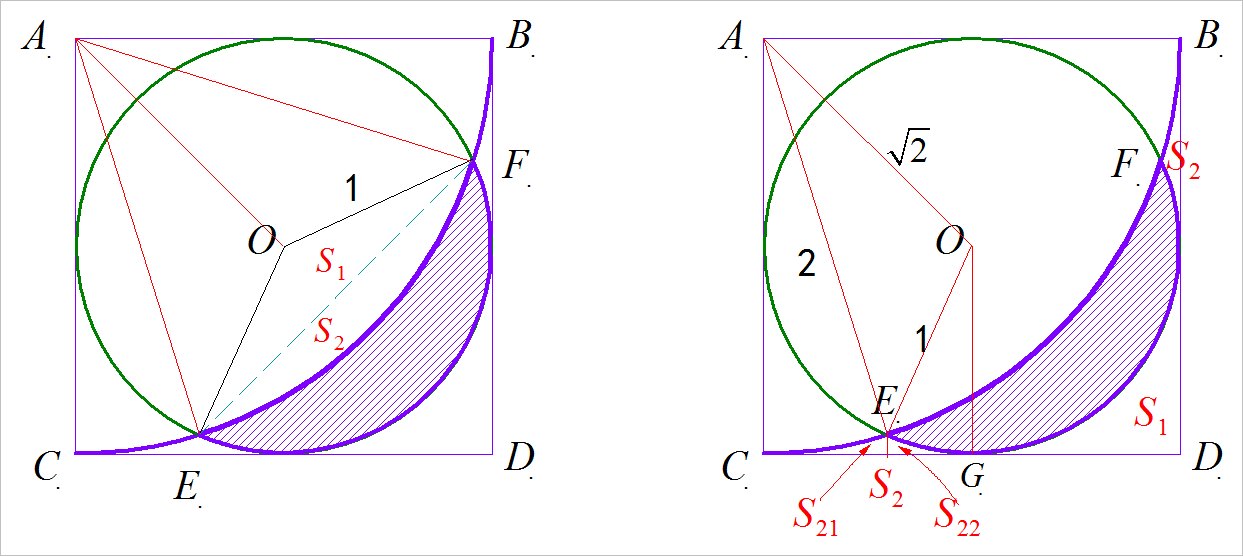

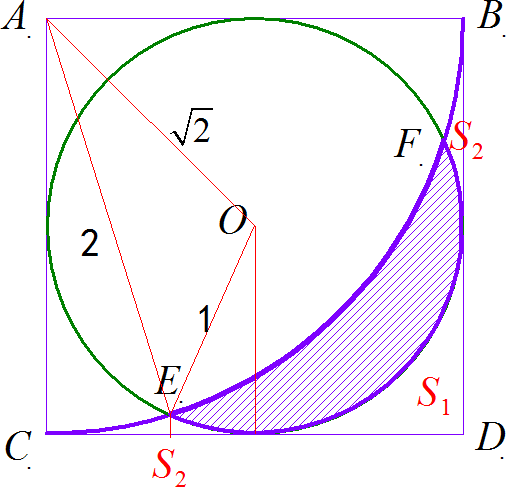

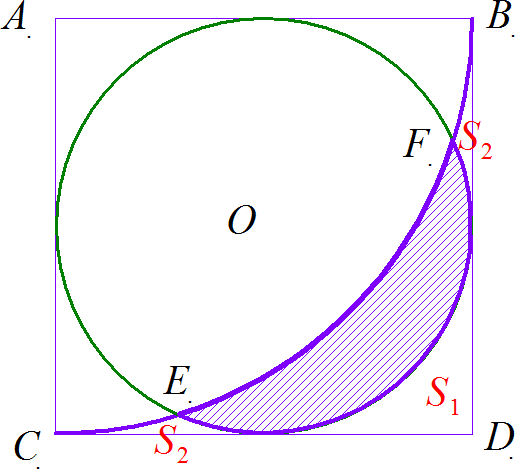

▲ 图1.3.1 一些缝隙面积示意图

▲ 图1.3.1 一些缝隙面积示意图

1、曲边三角形CDB面积

曲边三角形CDB的面积等于正方形 $A B C D$ 的面积减去四分之一，半径为2的圆的面积 $S_{\Delta CDB} = 2^2 - {1 \over 4}\pi \times 2^2 = 4 - \pi = 0.8584$

2、计算S1面积

$S_1$ 的计算与上面曲边三角形一样，只是此时对应的正方形和四分之一圆半径都减少了一倍， $S_1 = 1^2 - {1 \over 4} \times \pi = 0.2146$

3、计算S2面积

（1）确定E点位置

为了确定E点距离AC， CD的距离，需要求取 $\angle CAE$ 。 $\angle CAE = {\pi \over 4} - \angle EAO$ 根据前面分析，可知 $\angle EAO = \cos ^{ - 1} {{5\sqrt 2 } \over 8} = 0.4867$ 所以 $\angle CAE = {\pi \over 4} - 0.4867 = 0.2987$

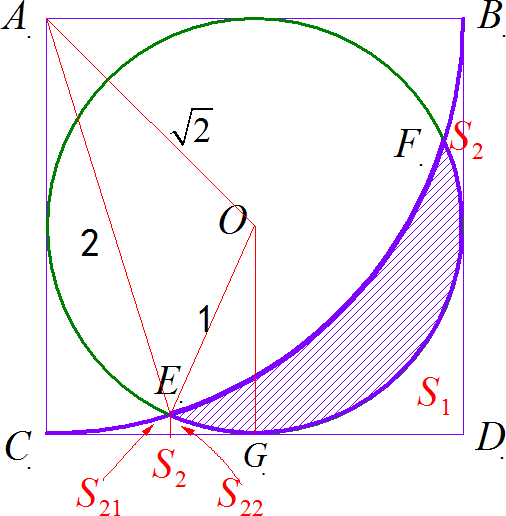

▲ 图1.3.2 计算S2的面积所使用的辅助线

▲ 图1.3.2 计算S2的面积所使用的辅助线

所以E距离AC的距离 $d_{E - AC} = 2 \cdot \sin \left( {\angle CAE} \right) = 2\sin \left( {0.2987} \right) = 0.5886$ E点距离CD的距离 $d_{E - CD} = 2 - 2\cos \angle CAE = 2 - 2 \times \cos \left( {0.2987} \right) = 0.0886$

$S_2$ 的面积分解成两个面积 $S_{21} ,S_{22}$ 来进行计算 $S_2 = S_{21} + S_{22}$ 。

（2）计算S21

$S_{21}$ 是由梯形 $AES_2 C$ 的面积减去扇形 $A C E$ 的面积 $S_{21} = {{d_{E - CD} + 2} \over 2} \cdot d_{E - AC} - {{\angle CAE} \over {2\pi }} \cdot \pi \times 2^2$ $\over 2} \times 0.5886 - {{0.2987} \over {2\pi }} \times \pi \times 4 = 0.01727$

（3）计算S22

首先需要计算 $\angle EOG$ $\angle EOG = {{\angle EOF} \over 2} - {\pi \over 4} = 0.4240$

$S_{22}$ 是由梯形 $OES_2 G$ 面积减去扇形 $O E G$ 的面积 $S_{22} = {{d_{E - CD} + 1} \over 2} \times \left( {1 - d_{E - CA} } \right) + {{\angle EOG} \over {2\pi }} \cdot \pi = 0.01193$

▲ 图1.3.3 S2分解成两个面积计算

▲ 图1.3.3 S2分解成两个面积计算

因此 $S_2 = S_{21} + S_{22} = 0.01727 + 0.01193 = 0.0292$

4、阴影月牙面积

所以最终月牙面积为 $S_{Moon} = S_{\Delta CBD} - S_1 - 2S_2 = 0.8584 - 0.2146 - 2 \times 0.0292 = 0.5854$

§02 APPLE讲解

前言

五年级数学，求“月牙”面积，超纲题？

问题由来	IMAGE1	M1	IMAGE2	M2	IMAGE3	M3

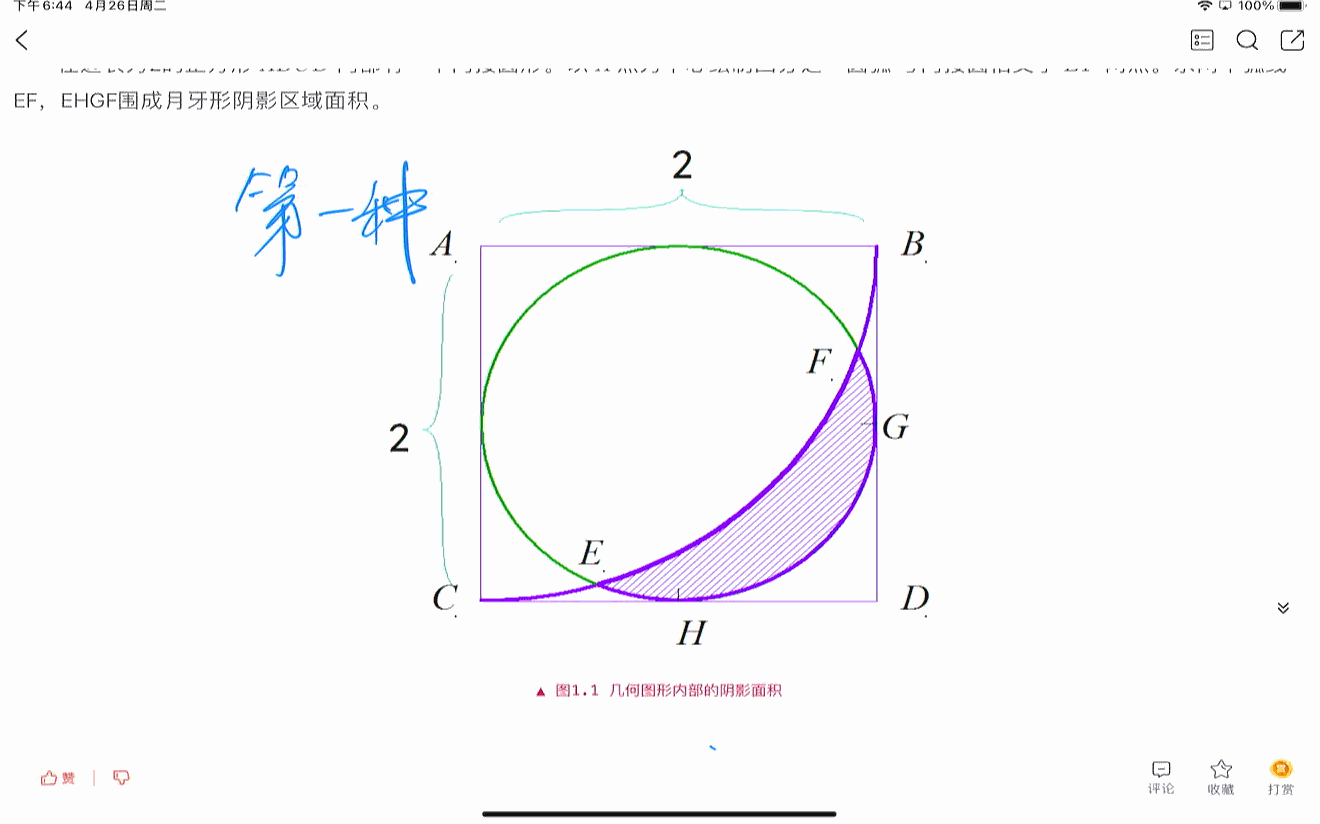

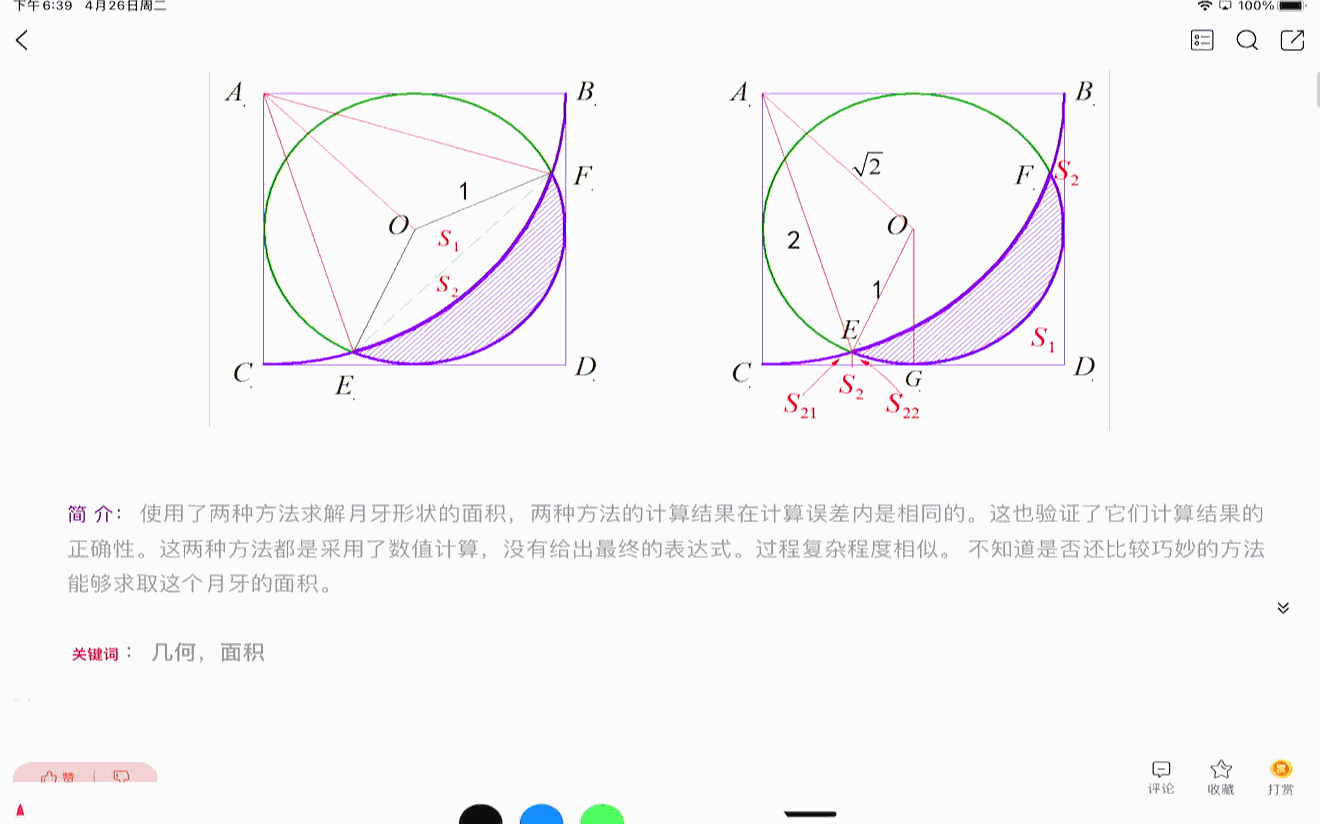

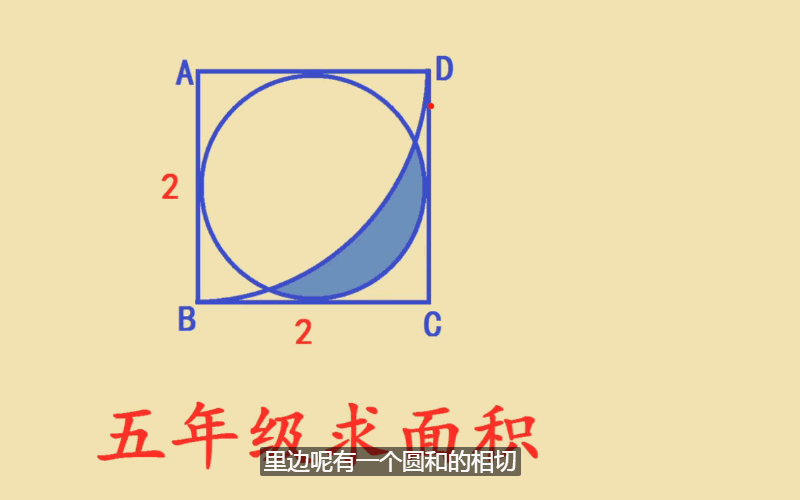

在西瓜视频中，看到一个五年级的趣闻几何题目，它是询问求解下面图像中阴影区域面积。这个问题的确很诱人，可是后面视频作者并没有给出答案。仅仅是论证这个题目在5年级涵盖的数学中是无法求解的。
那么问题来了。这个题目究竟该如何求解呢？

第一种方法求解

第一中秋节方法	IMAGE1	M1	IMAGE2	M2	IMAGE3	M3

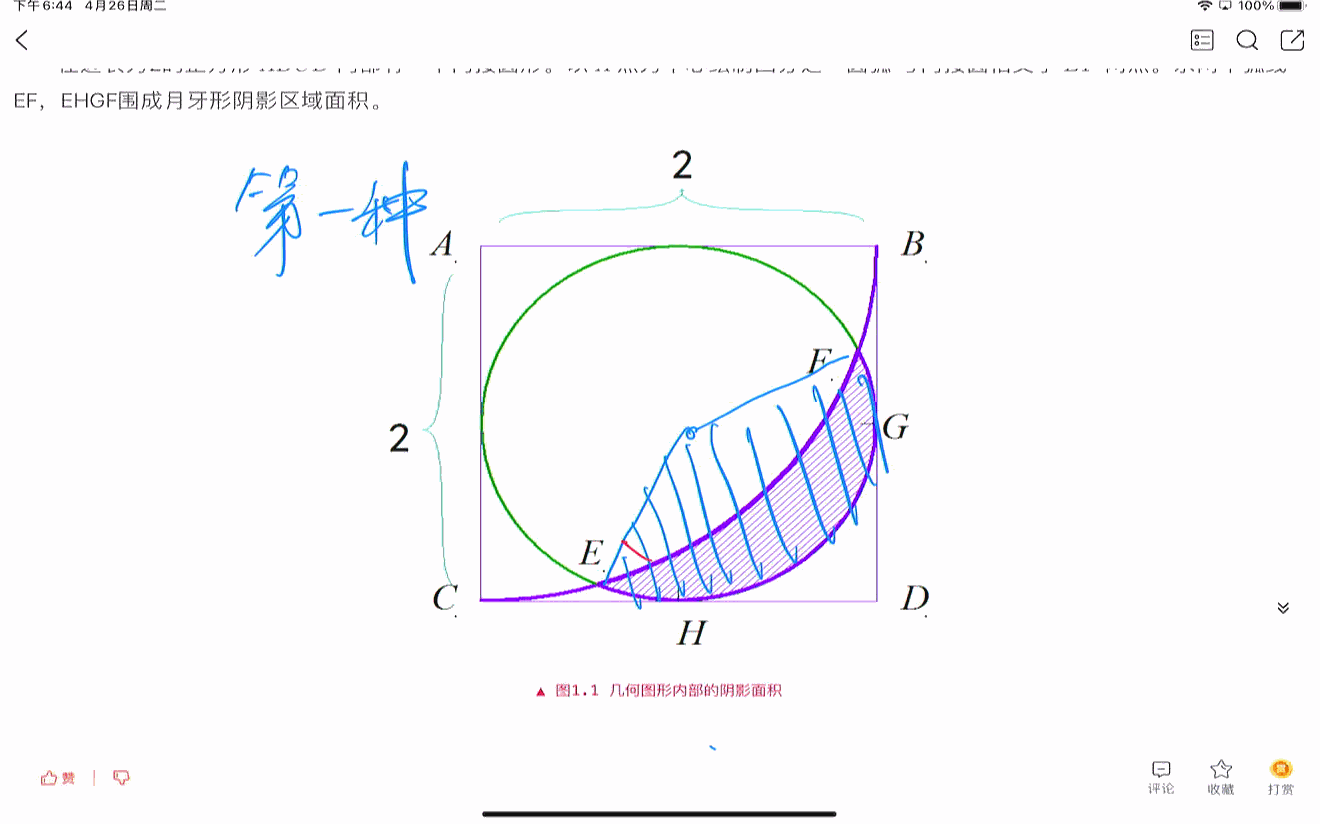

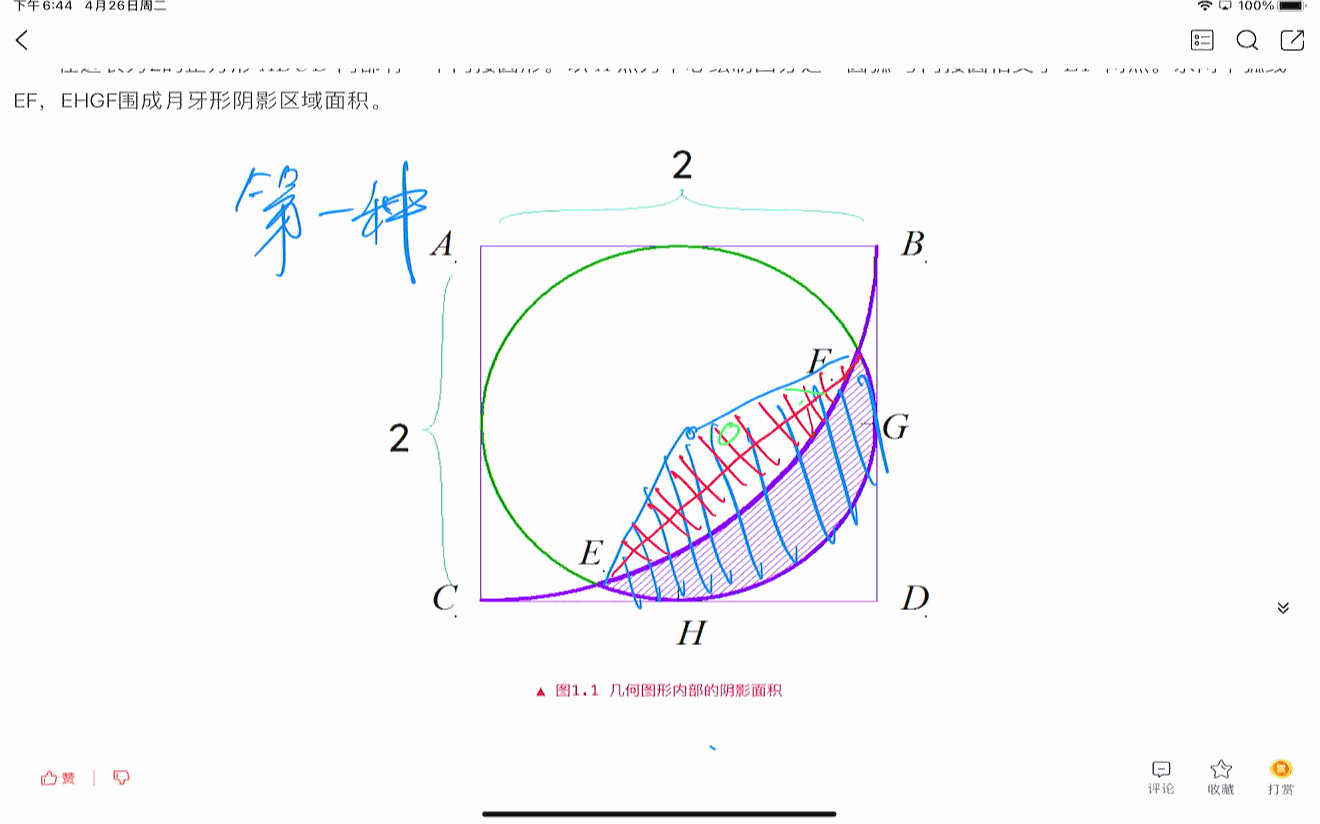

下面我们介绍第一种求解月牙阴影面积方式。利用图像相减过程求解。这是一个扇形的区域。减去这部分空白部分的面积，剩下的就是阴影的面积了。

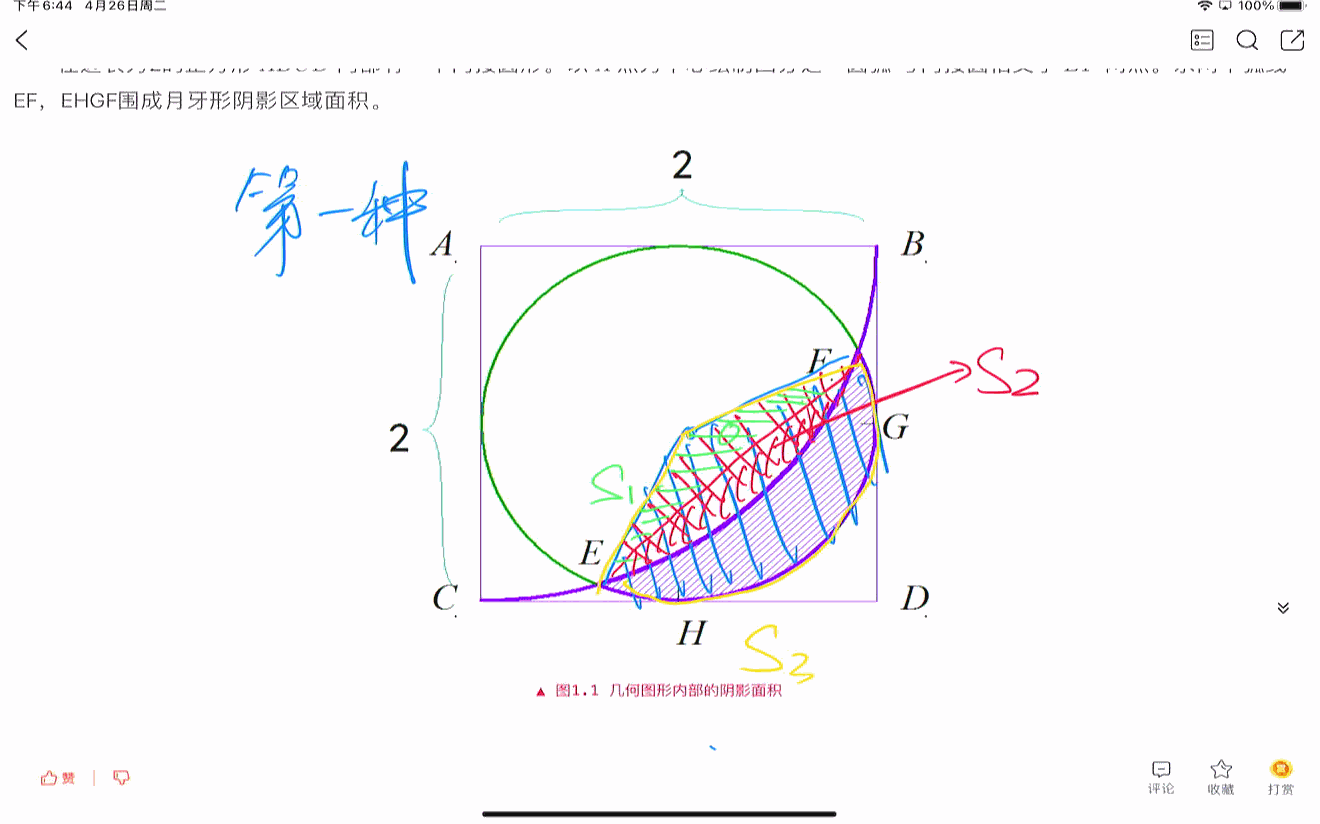

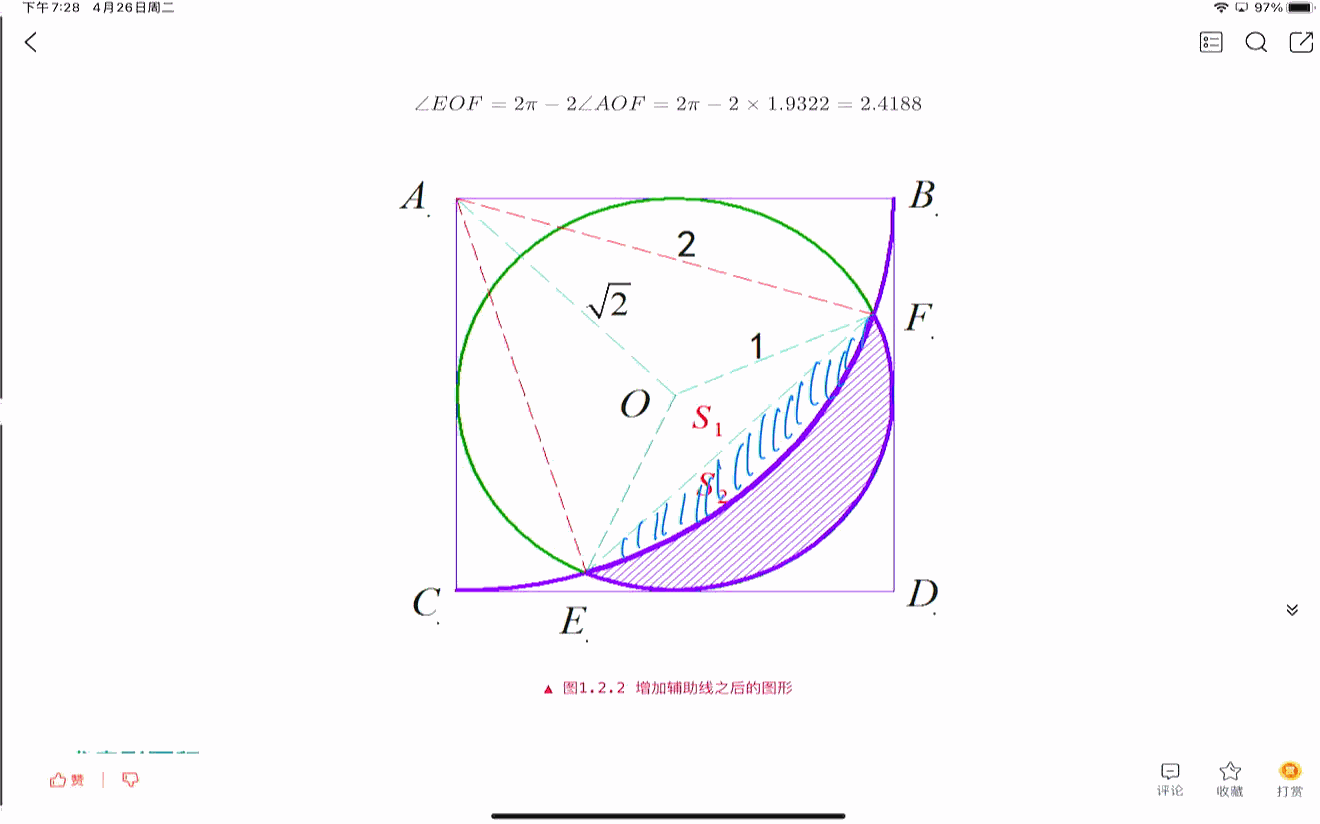

空白部分又可以分成两部分。上面这部分是三角形，我们记做S1。下面这部分是圆形的切出的边界形状。记做S2。
我们把扇形面积记做S2, 那么阴影面积就等于S3减去S1和S2。下面我们分别计算S1,S2,S3。

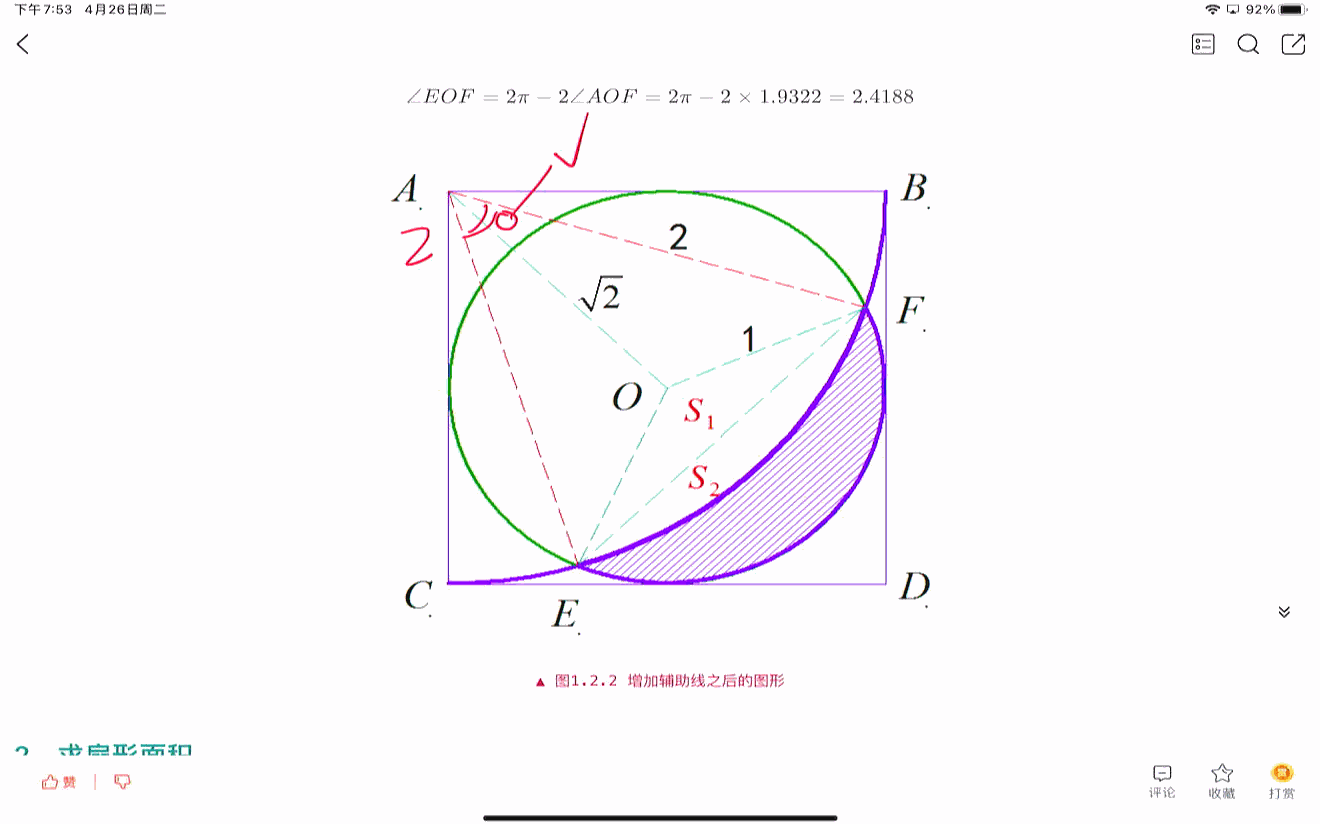

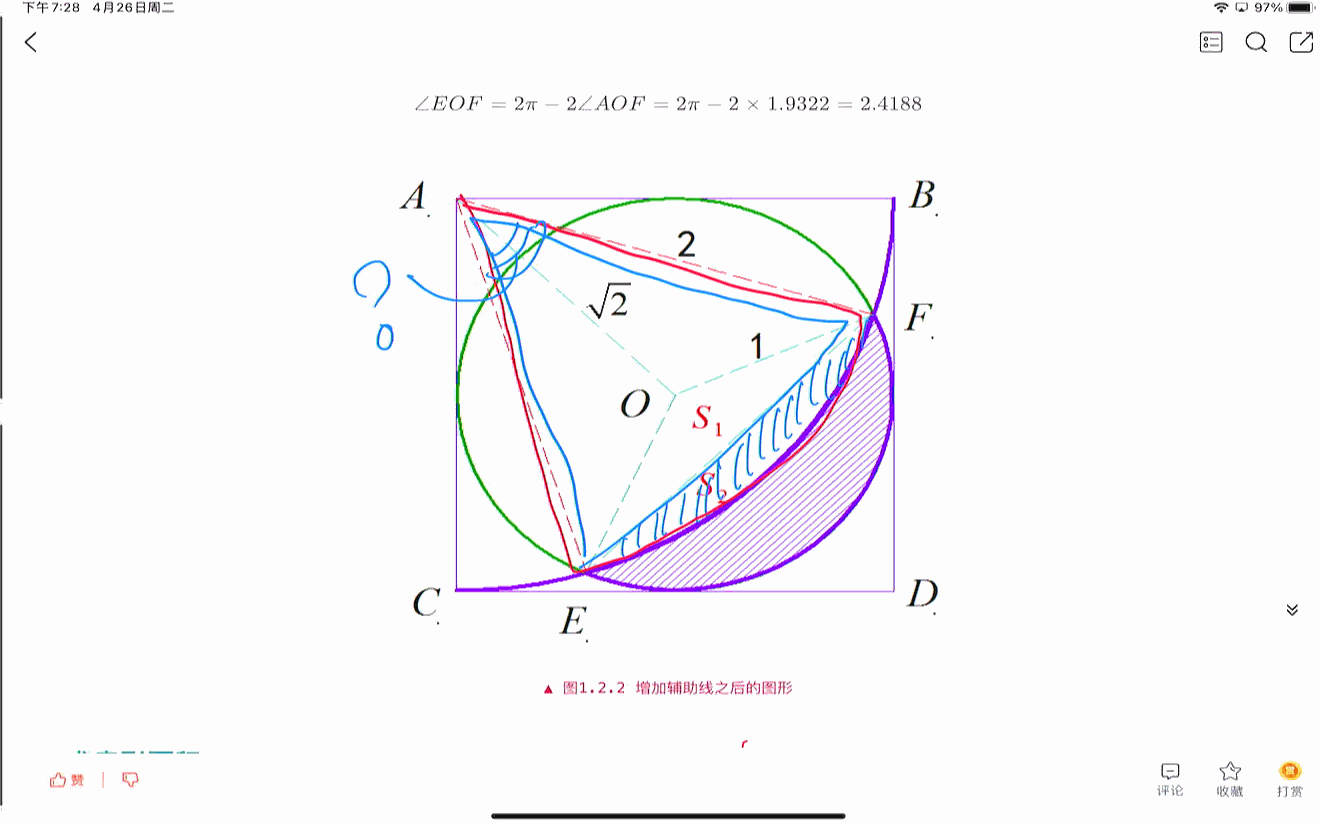

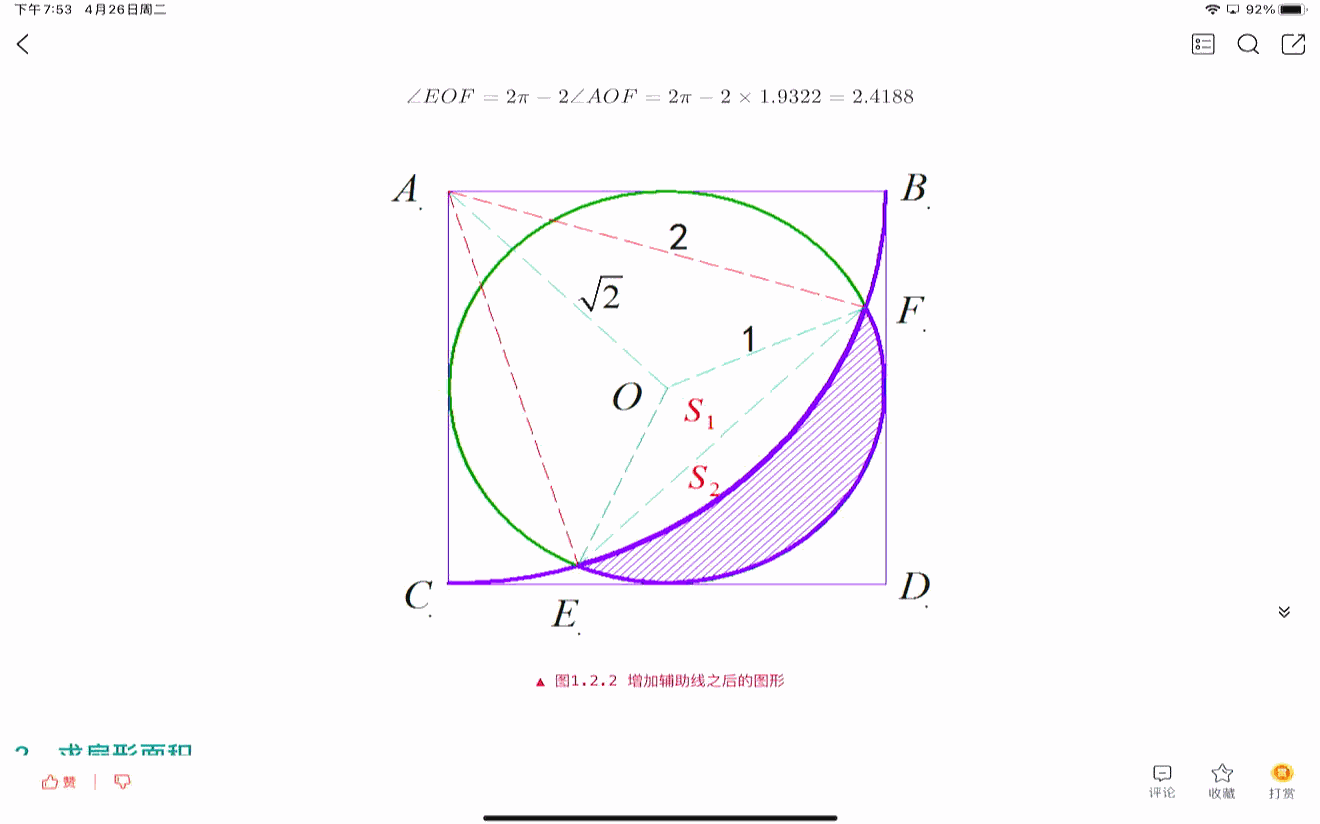

为了便于求取S1,S2 ，我们做出以下辅助线。 S2的面积可以看成以A点为中心的扇形面积。减去三角形AEF的面积。

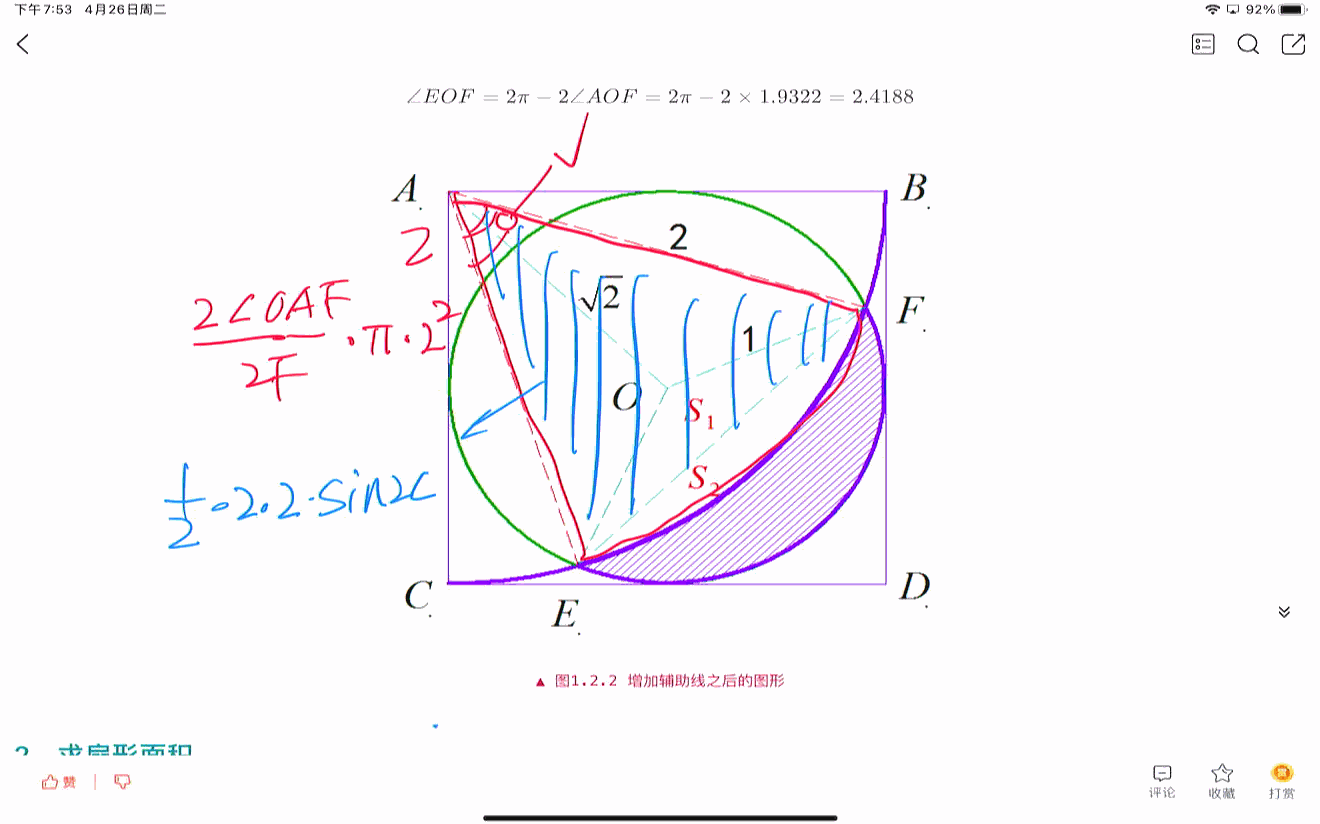

我们看到，无论是计算扇形的面积，还是三角形的面积，都需要知道EAF这个角度。这个角度由OA分割成平均两份。对于OAF这一半的角度，可以有三角形OAF来计算机上来。这个三角形的三个边分别是根号2,2，和1，所以可以计算出OAF夹角。

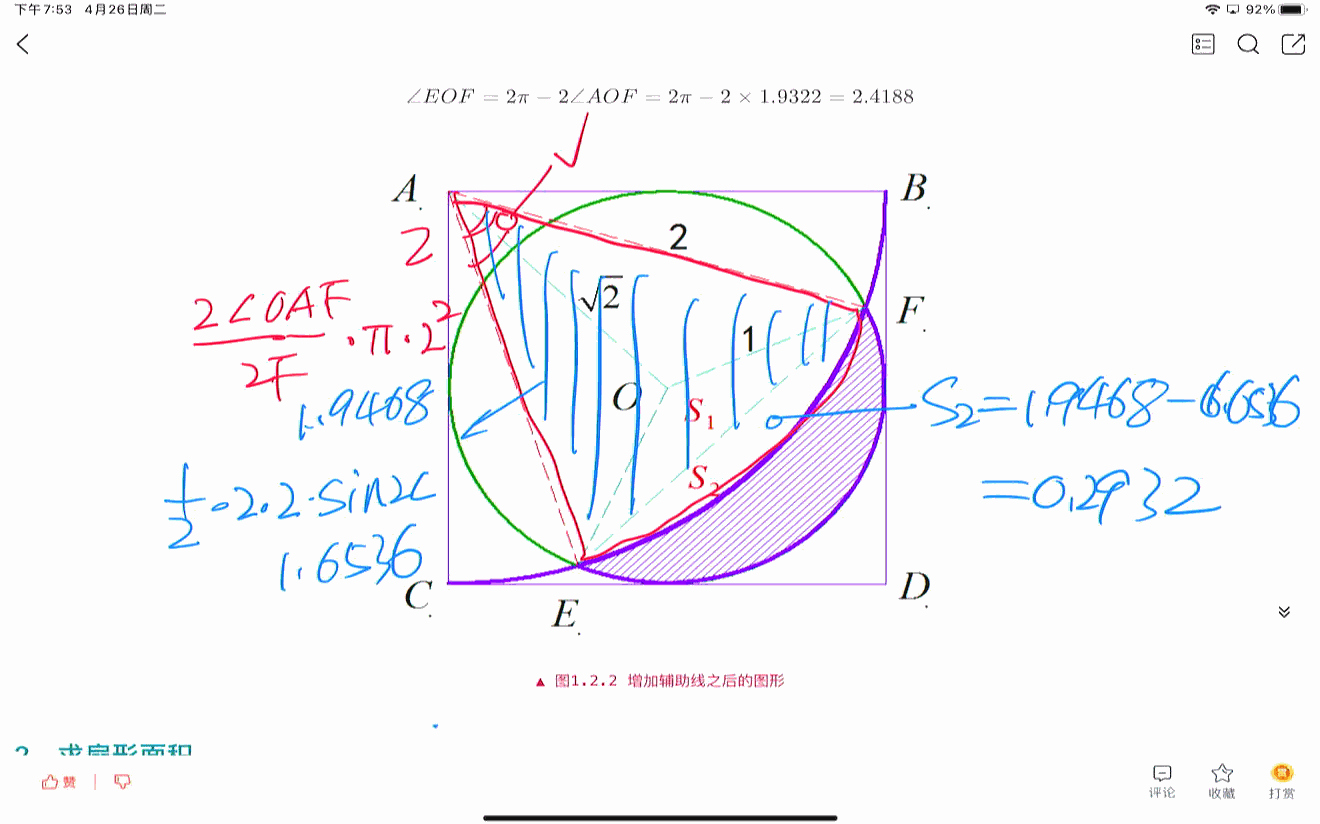

根据已知的OAF夹角，乘以2便可以得到EAF夹角了。基于这个夹角，可以计算出这个编程为2的扇形的面积。等于角度比上2，pi，乘以半径为2 的圆的面积。同样可以的计算出这个三角形的面积，等于二分之一，乘以相邻两边，再成绩角度的sin值。

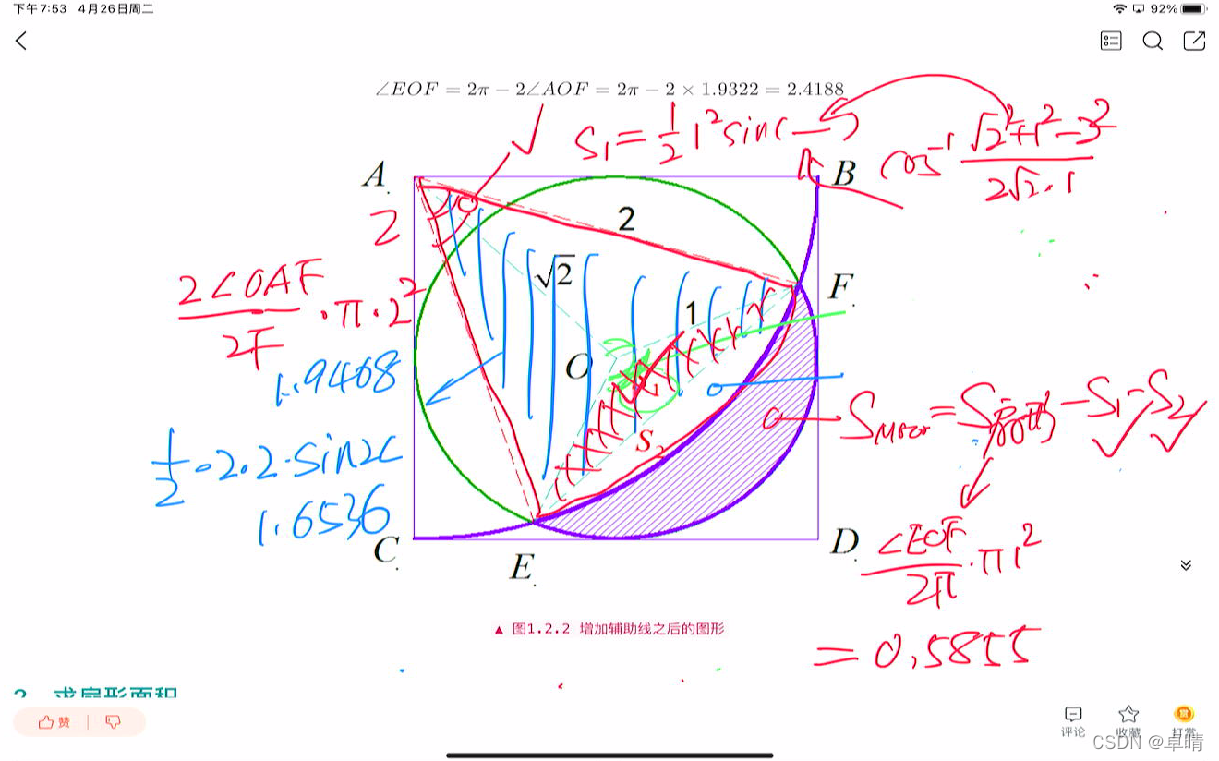

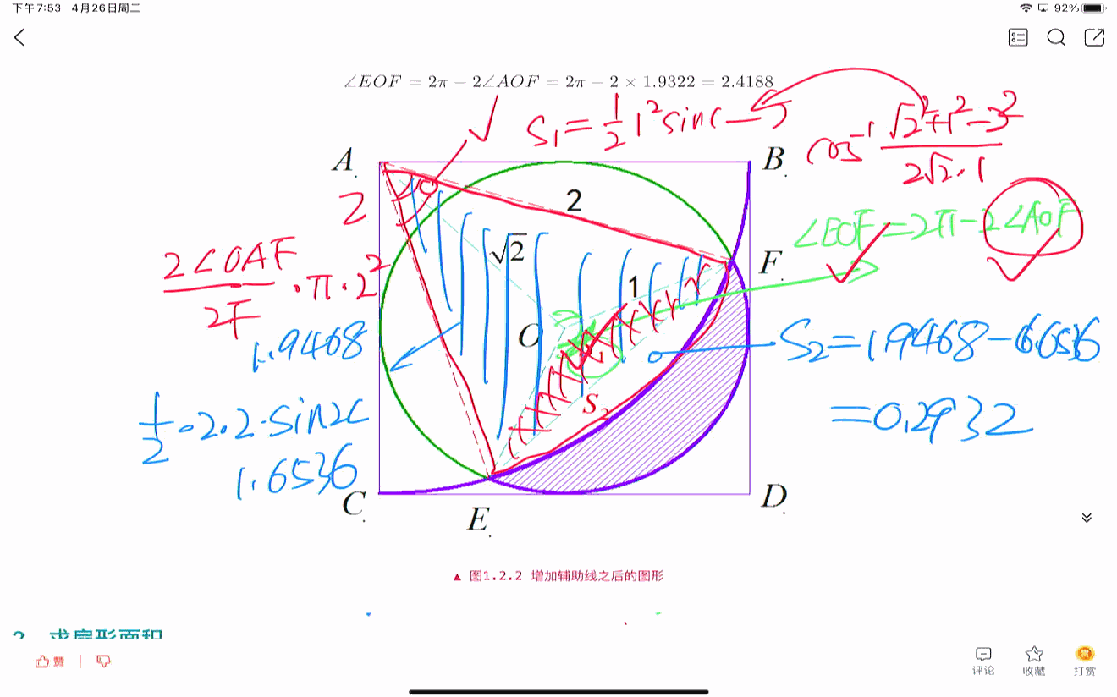

这里给出了扇形和三角形的计算数值，这样可以得到S2的面积，等于0.2932。同理，根据已知的角度，可以计算出三角形S1的面积，这里就不再详细推导了。最后，可得到月牙阴影面积，等于半径为1的扇形面积，减去S1,S2，最后的面积为0.5855。

总结	IMAGE1	M1	IMAGE2	M2	IMAGE3	M3

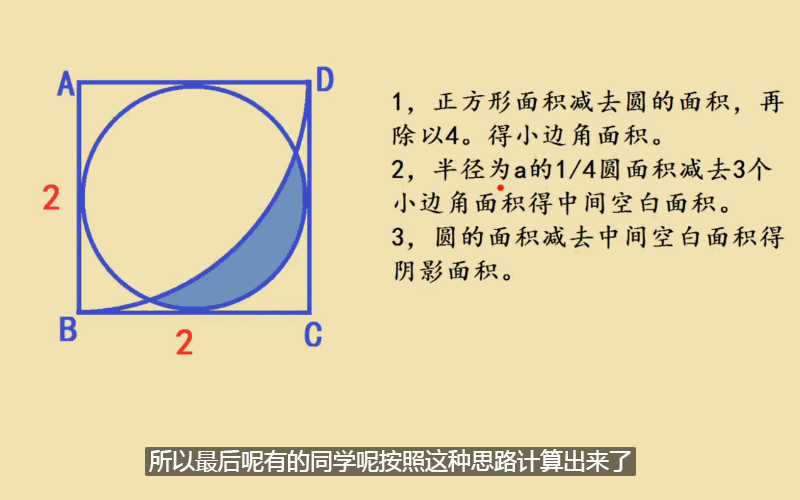

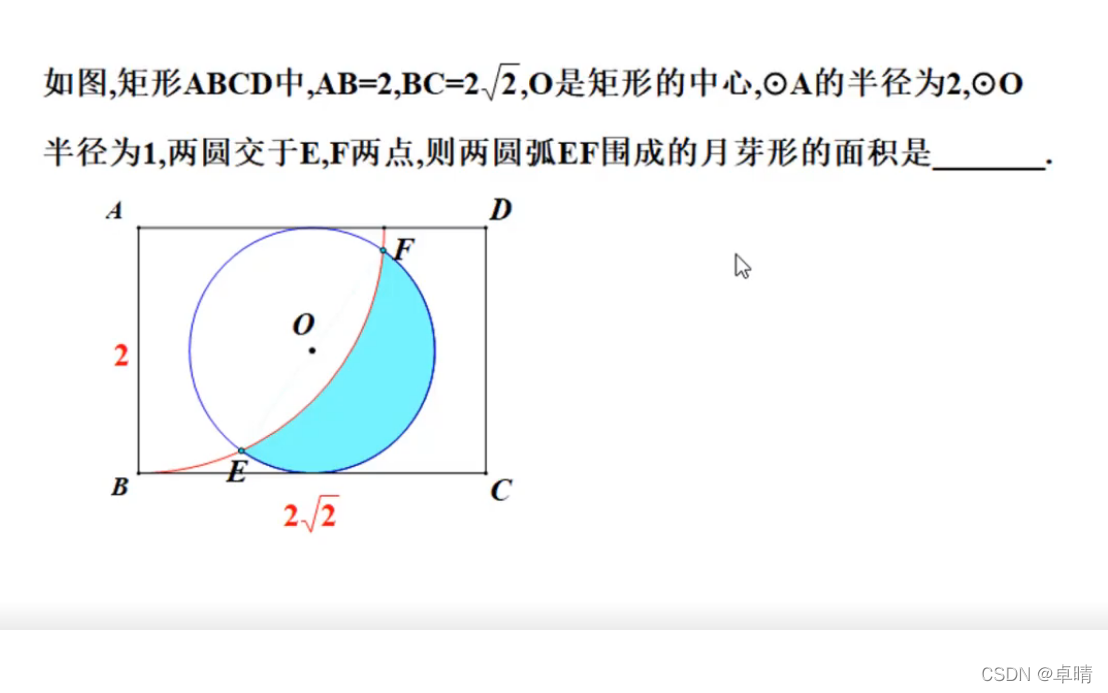

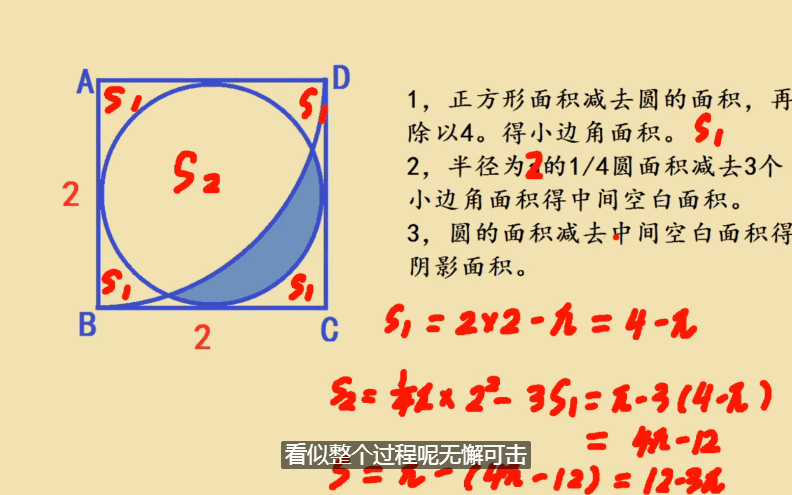

我最后才发现，原来网络上之所以把这样的问题求解，当成小学五年级的思维拓展。实际上是大多数给出的参考答案，都是错误的。如果将题目修改成这种形式，则相对比较容易求出了。
