芯片的EMIRR特性

运放的高频干扰抑制性能



01 芯片的EMIRR

---

一、背景介绍

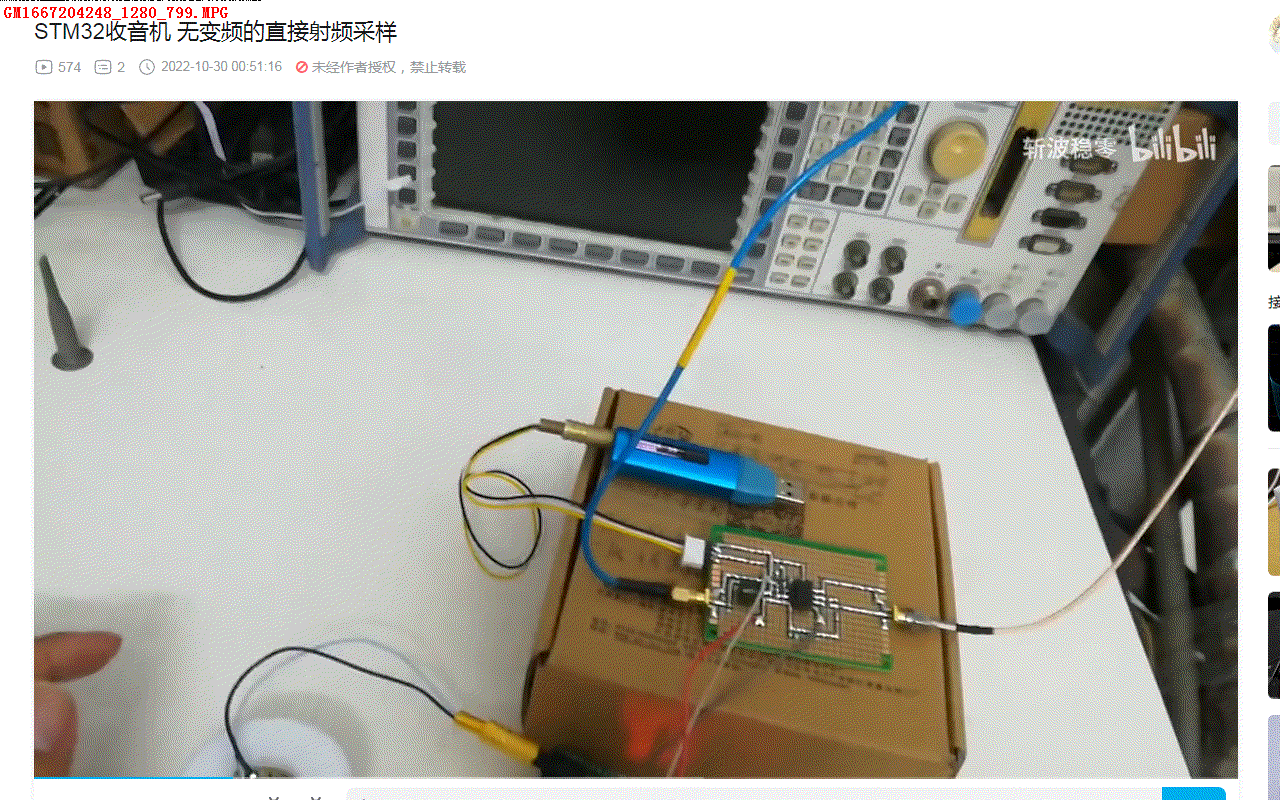

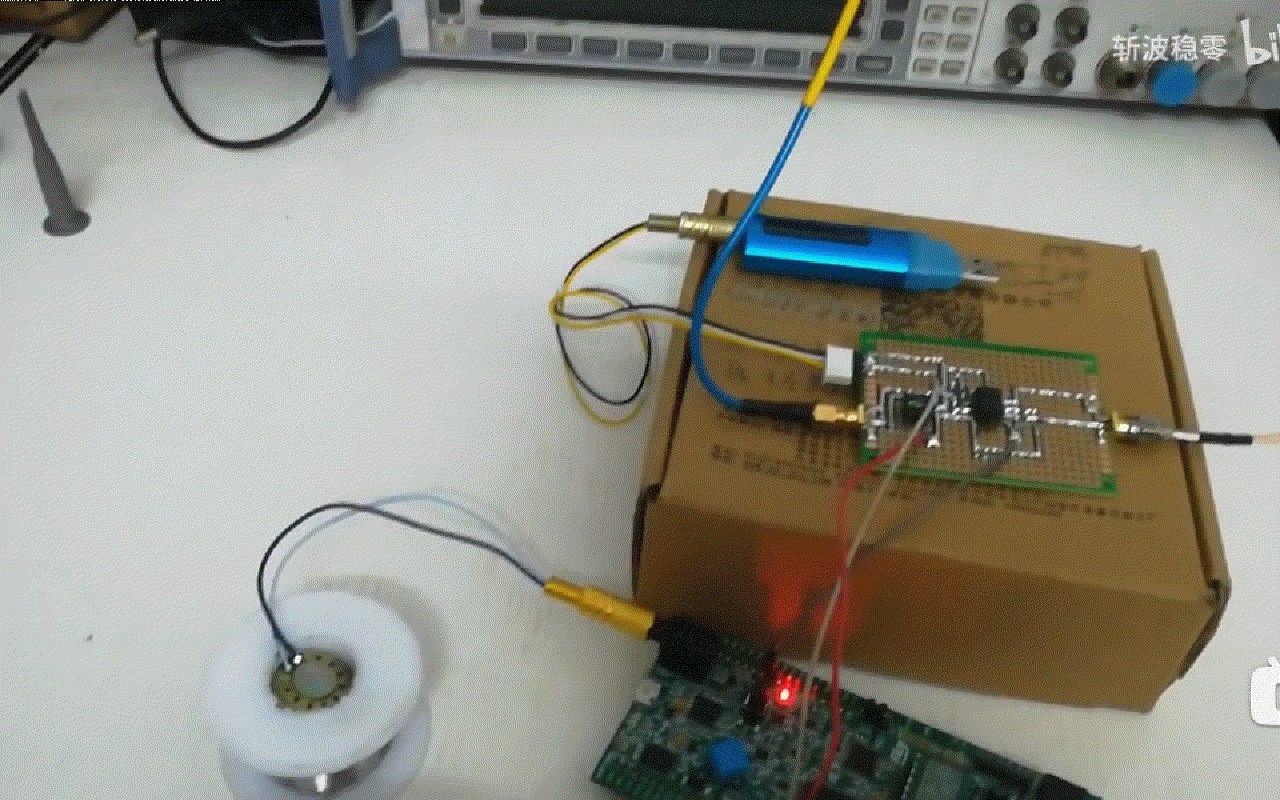

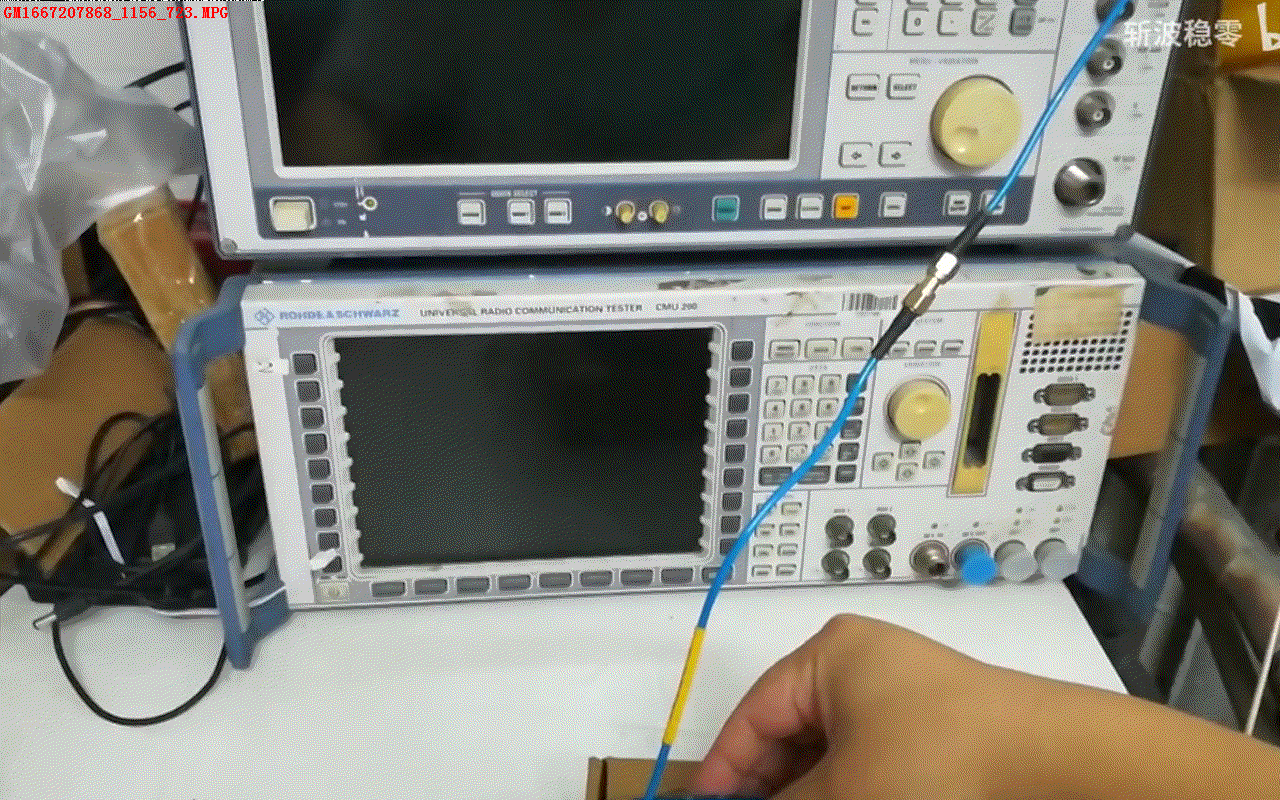

  今天看到一个视频，视频中UP主介绍了他遇到的神奇的事情。 他使用MP3去调制了一个153多兆赫兹的射频波， 然后输出经过TI公司的NE5532低噪声运放放大后， 送入STM32单片机AD采样， 居然能够接收到解调后的信号。 对于这个结果，UP主非常惊讶， 他执迷的认为这是STM32内部运放具有惊人的带宽。 听听他怎么说的。

二、问题所在

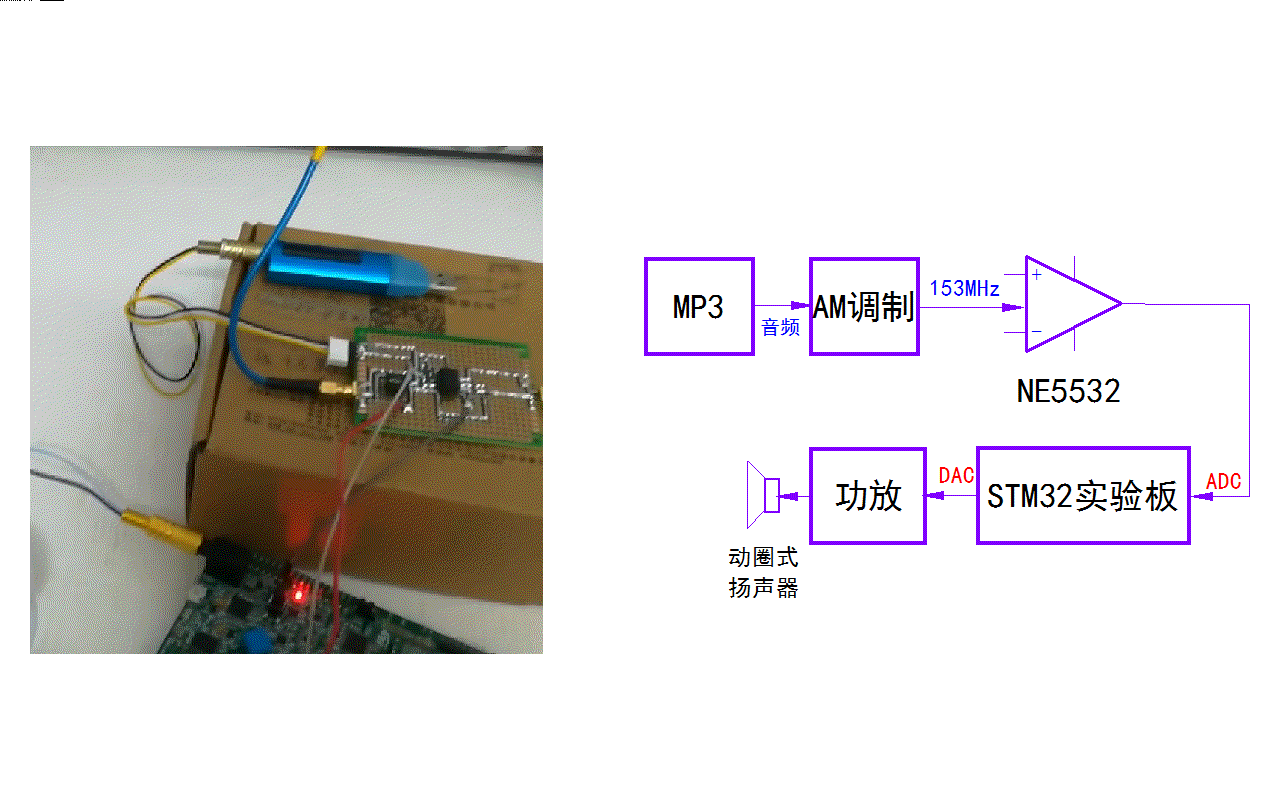

  根据UP主实验配置，  他的实验电路 大体是这样的。 音频信号源， 它选择了MP3播放器， 产生的音频信号 送入射频调制器进行调幅， 载频频率为153MHz， 然后经过NE5532缓冲之后送入STM32的ADC采样， 经过DAC输出驱动扬声器发声。 博主最终认为是STM32实验板的采样从调制信号中将音频信号进行恢复， 但他并没有使用示波器观察NE5532的输出， 也就是音频信号实际上在NE5532上已经被解调出来了。 只要通过示波器观察NE5532输出， 便可以看到解调后的音频信号。 不知道为何博主并没有对该信号进行观察。 可以看到博主的惊讶来自于一个观察的疏忽。

三、运放高频解调

  之所以对这个视频比较感兴趣， 它让我想起两年前同学问我的一个问题， 讲起他曾经遇到过LM386运放居然能够收听附近的调频广播的经历。 那是就注意到普通的运放对于射频信号的输入， 会产生检波效应。 这一点会由运放的电磁波干扰抑制比，也称为EMIRR特性决定。 但大多数运放都没有对射频输入信号进行抑制功能。 所以就会对输入的射频有检波特性。

  现如今，我们周围的无线射频源越来越多。 包括手机、WiFi、蓝牙等等。 在设计信号运放的时候，需要对运放的 EMIRR特性进行考虑， 或者需要对设计电路进行高频干扰信号屏蔽。



※ 总  结 ※

---

  本文对网络上一段视频中遇到的运放高频干扰特性进行了讨论。 对于这方面的实验大家可以参考CSDN上的博文， 以及这篇实验研究。
