手电筒的开关结构

紫外线手电筒电源改造



01 手电筒的开关

---

一、背景介绍

  这是一个UV胶固化紫外LED手电筒， 下面需要将它外接直流电源，以便节省干电池。 恰好需要将它的背后打开一个引出线。 这部分恰好是它的开关。 那么顺便让我们看看它的这种开关的内部结构。

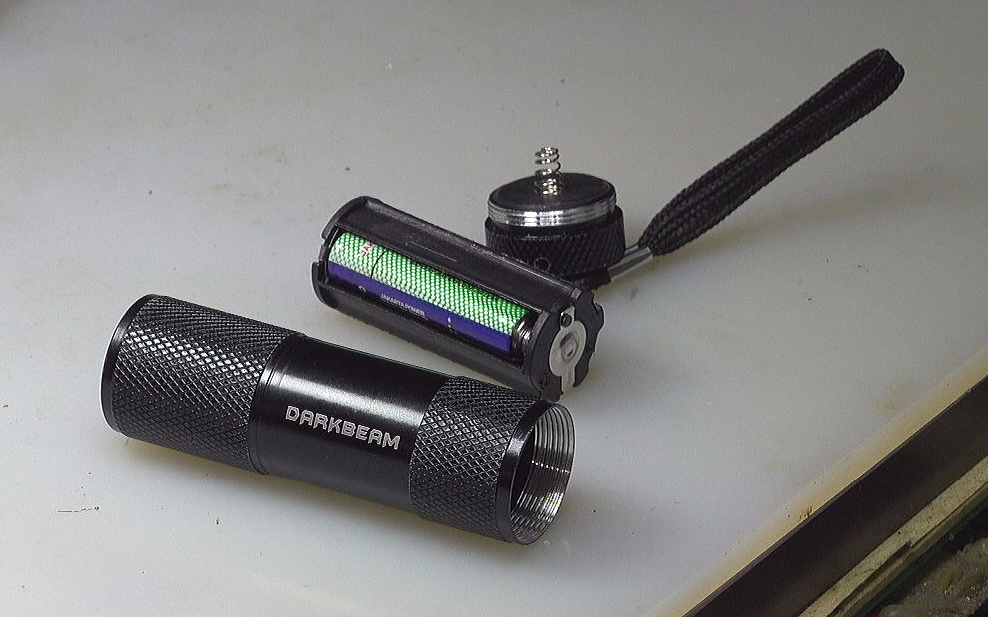

▲ 图1.1.1 UV胶固化紫外LED手电筒

二、开关结构

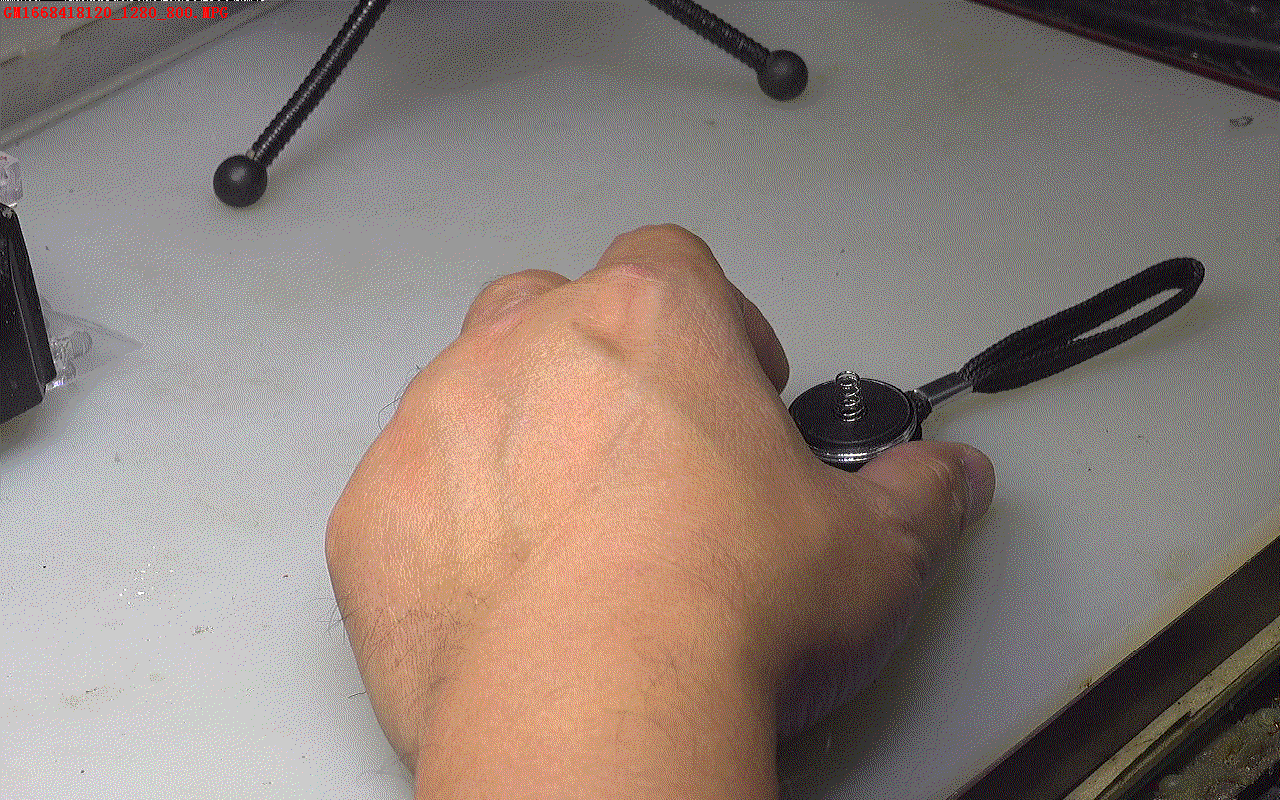

  首先，将手电筒的后盖开关上的固定线去除，然后在打开上面的橡胶盖，可以露出其中的开关结构。 将其中的开关使用改锥和钳子取出来。 这是手电筒后盖开关的全部结构了。 这部分是其中的开关， 它控制着手电筒的打开与关闭。 它是一个单刀按钮开关。

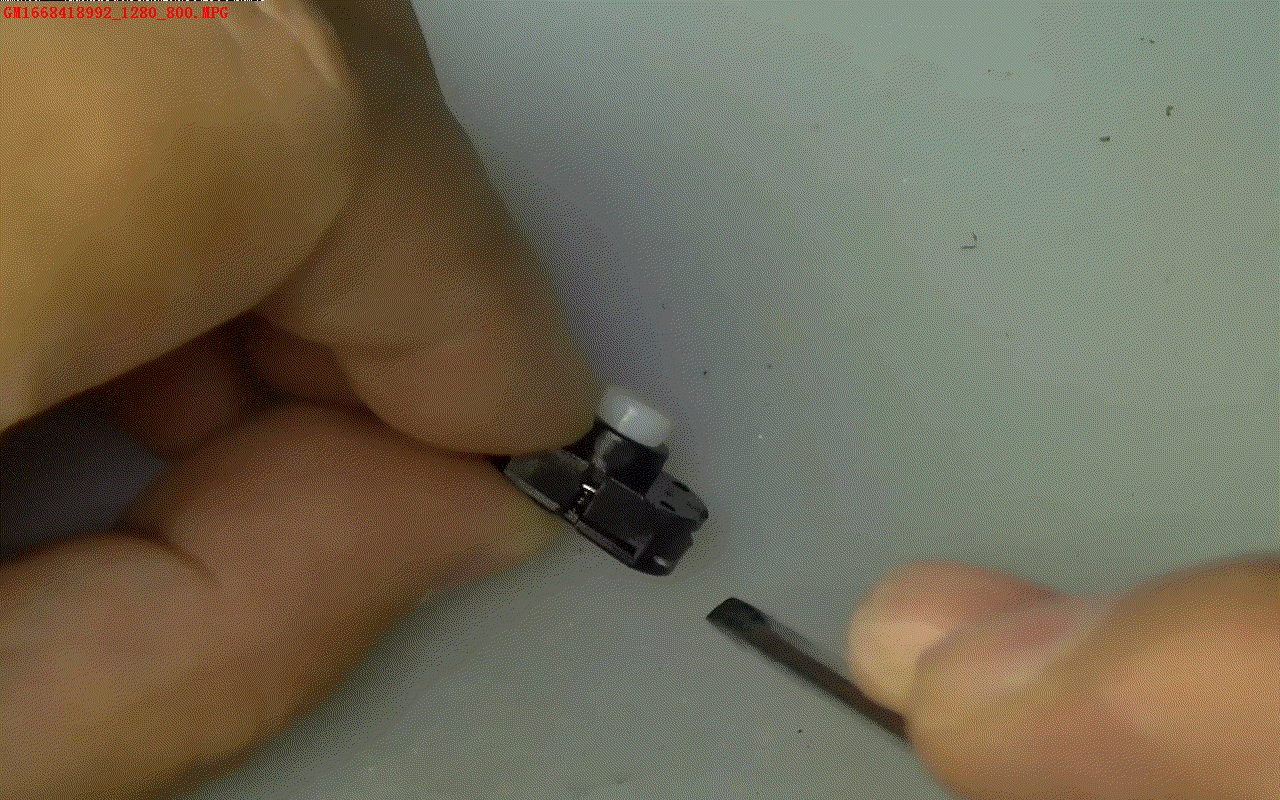

  继续将开关打开。这是其中的组成部分。 利用这几个部件，就可以组成打开与关断的两种状态。 具体的工作原理对于学习机械的人来说可能比较简单。 由于手边仅仅只有这一个开关，其中的机械原理只能留作以后在考虑了。

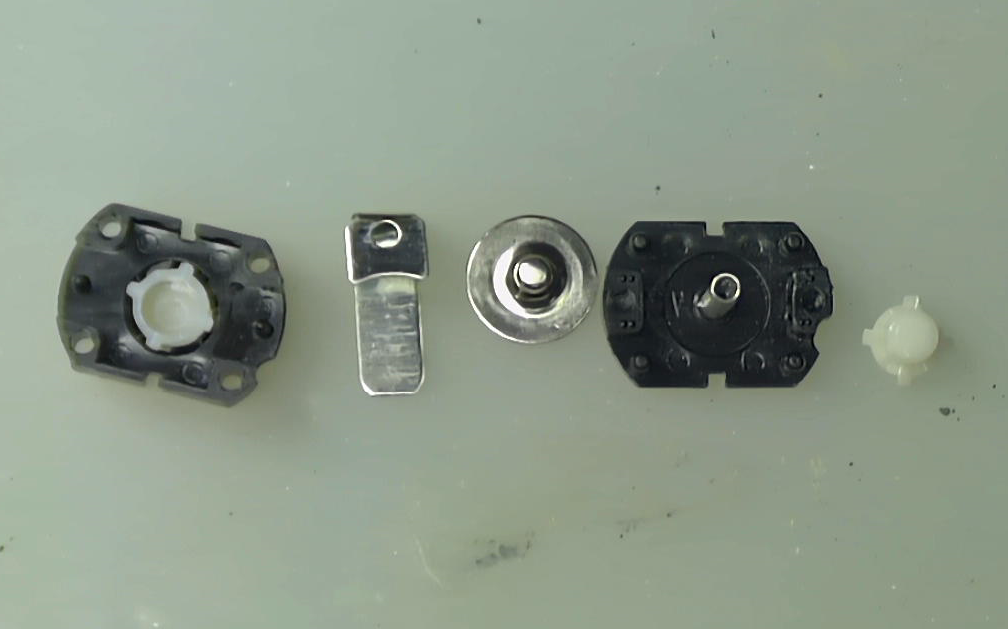

▲ 图1.2.1 开关的内部组成部分

三、外接电源

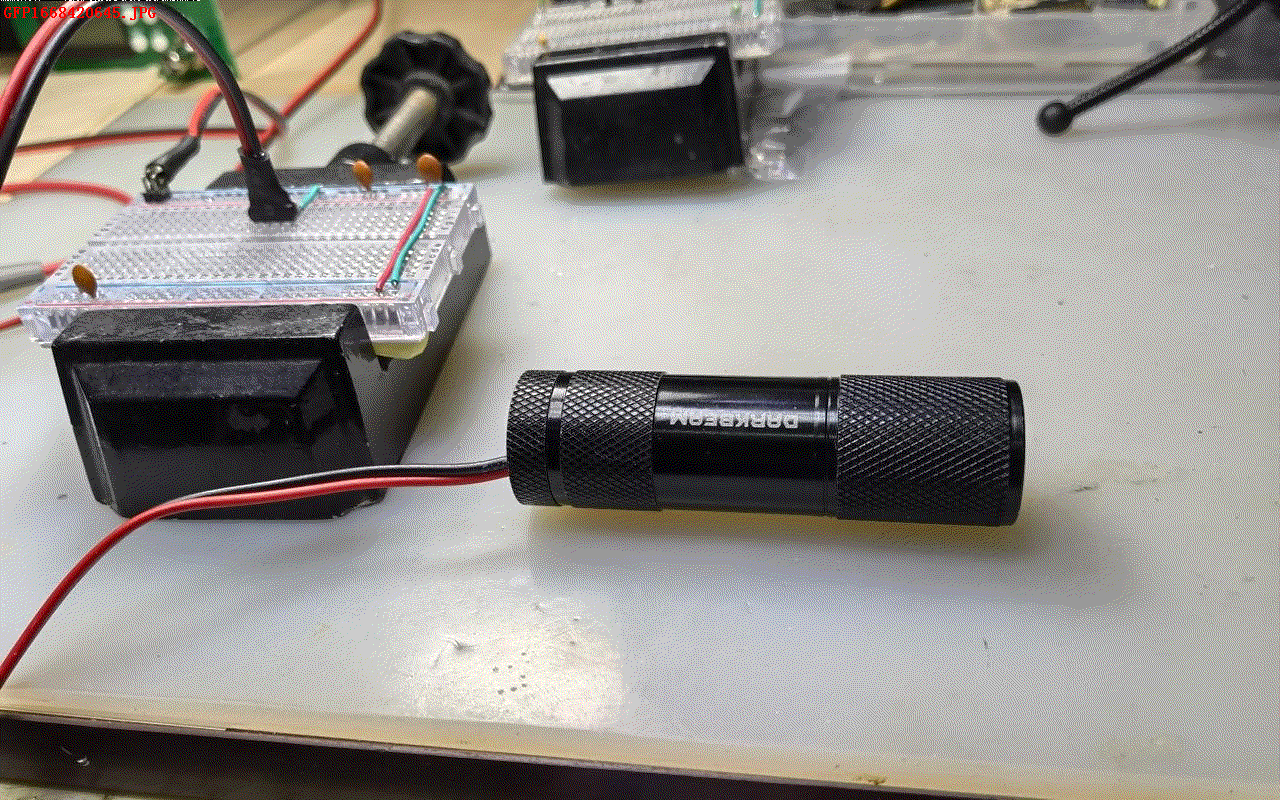

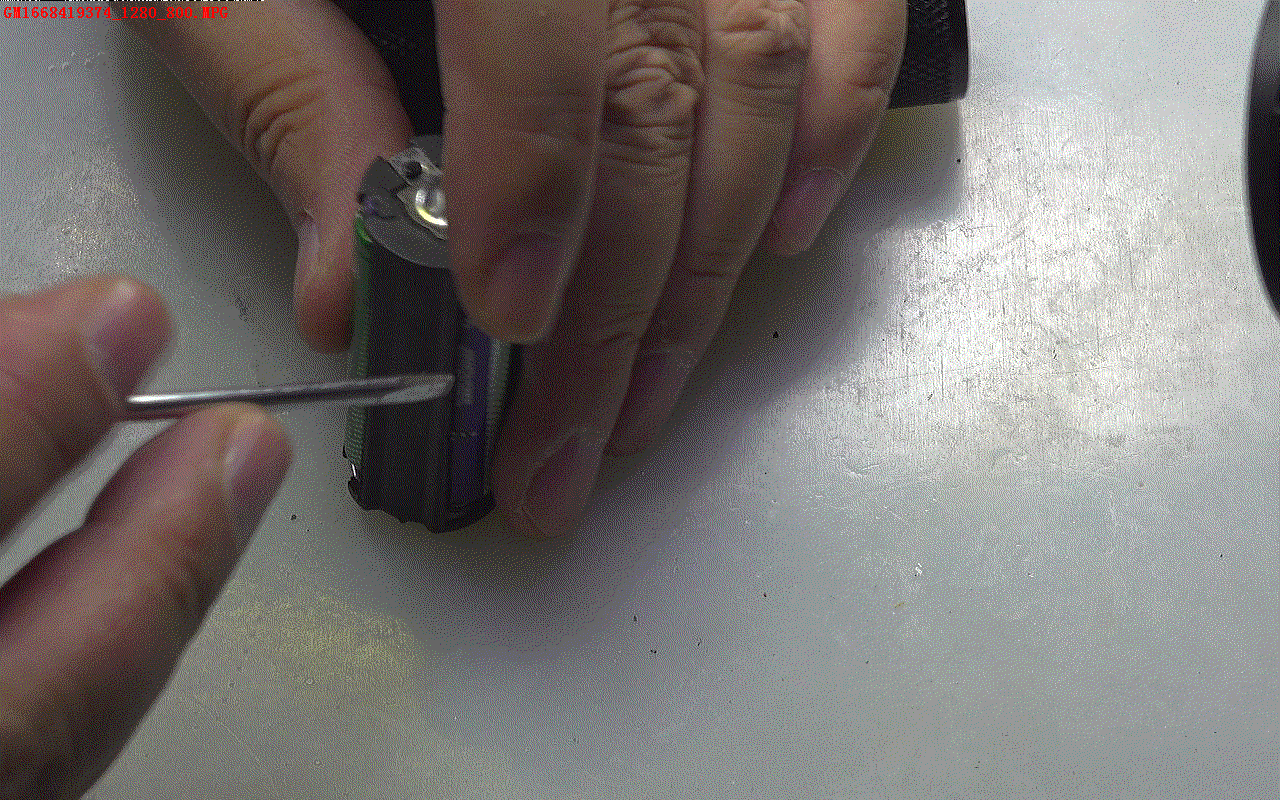

  外接电源是为了替代其中的三节7号电池， 在电池盒的输出正极和负极引出导线，外接直流电源。 下面在电池盒上焊接引线，最后形成外部电源接口的插头，可以方便在面包板上引入电源。 使用4.5V测试手电筒的点亮状态，可以看到它工作正常。手电筒在4.5V点亮后， 它的工作电流大约500mA左右， 所以使用普通的电池的确耗电量比较大。



※ 总  结 ※

---

  本文对一个UV胶固化紫外线手电筒进行了改造， 使其能够利用外部直流电源工作， 这样就位后面的其它实验做好了准备。

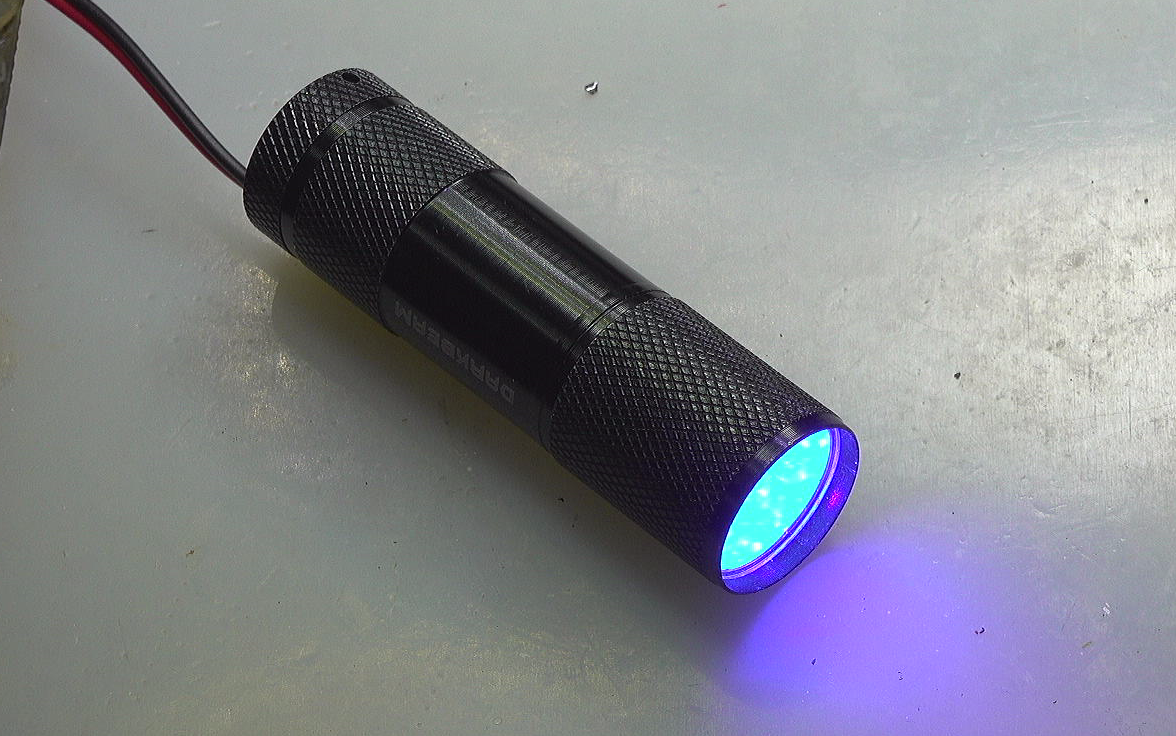

▲ 图2.1 改造后的手电筒

---
