氖泡振荡在不同的电阻、电压下的波形

氖泡振荡器中的参数和波形

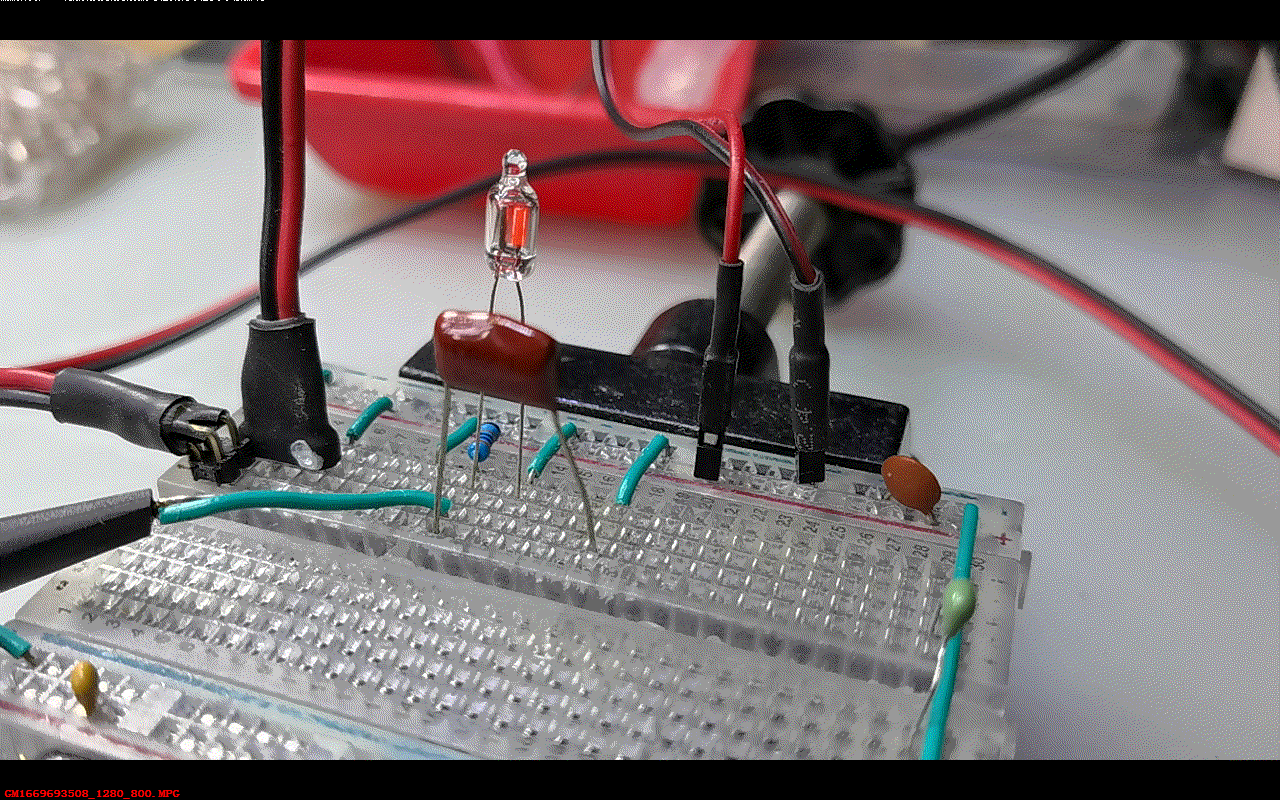

01 氖泡振荡器

---

一、背景介绍

  在之前对于氖泡振荡器的实验中，并没有能够很好地记录下氖泡震荡的波形 后来查明是使用的直流电源在接地的时候，并没有能够设置好共地点。 现在重新整理好电路接地，记录一些氖泡的振荡波形，留作以后的分析。 记录设备采用泰克的MSO24示波器软件。

二、测试结果

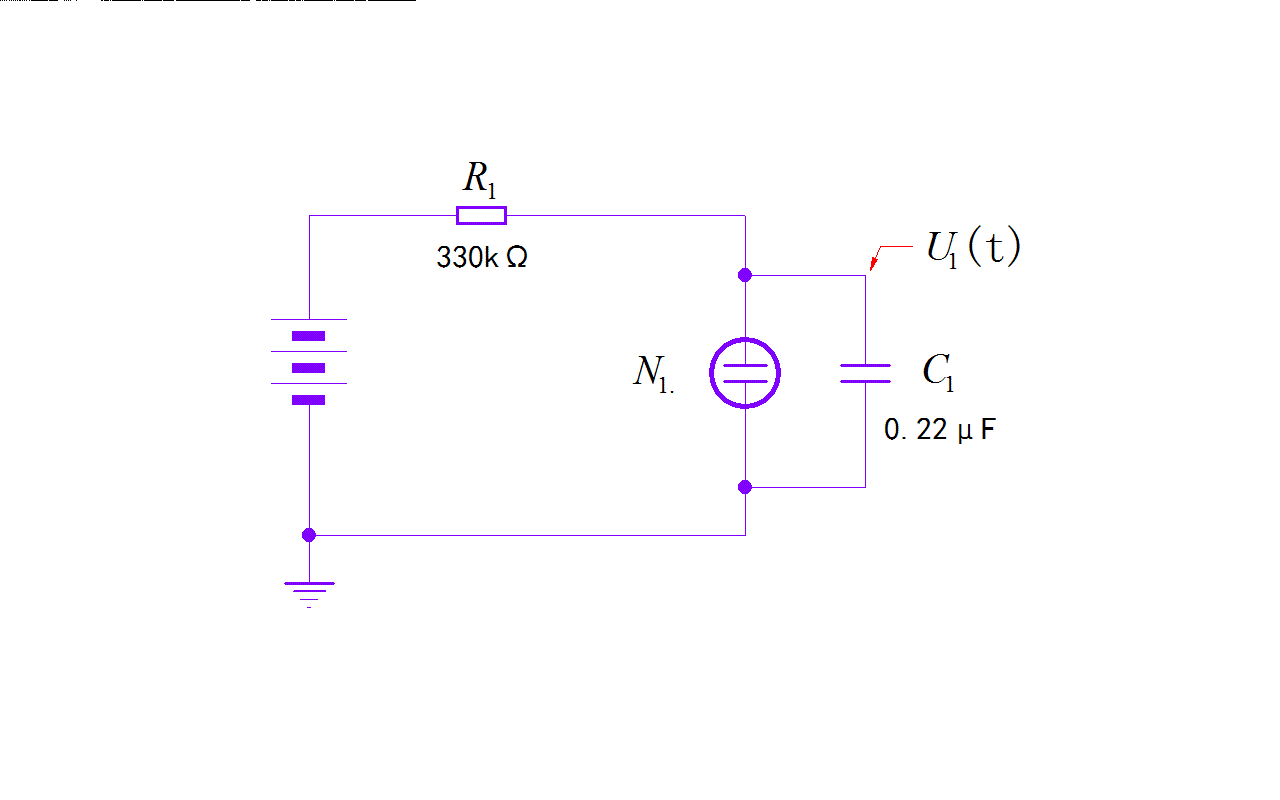

  这是测试电路图， 其中电阻的阻值为360k欧姆，电容为0.22微法。 利用TightVNC软件截取MSO24示波器的波形， 可以清楚看到氖泡上的电压。 此时工作电压为77.5V，氖泡振荡频率大约为3Hz左右。

1、改变电压

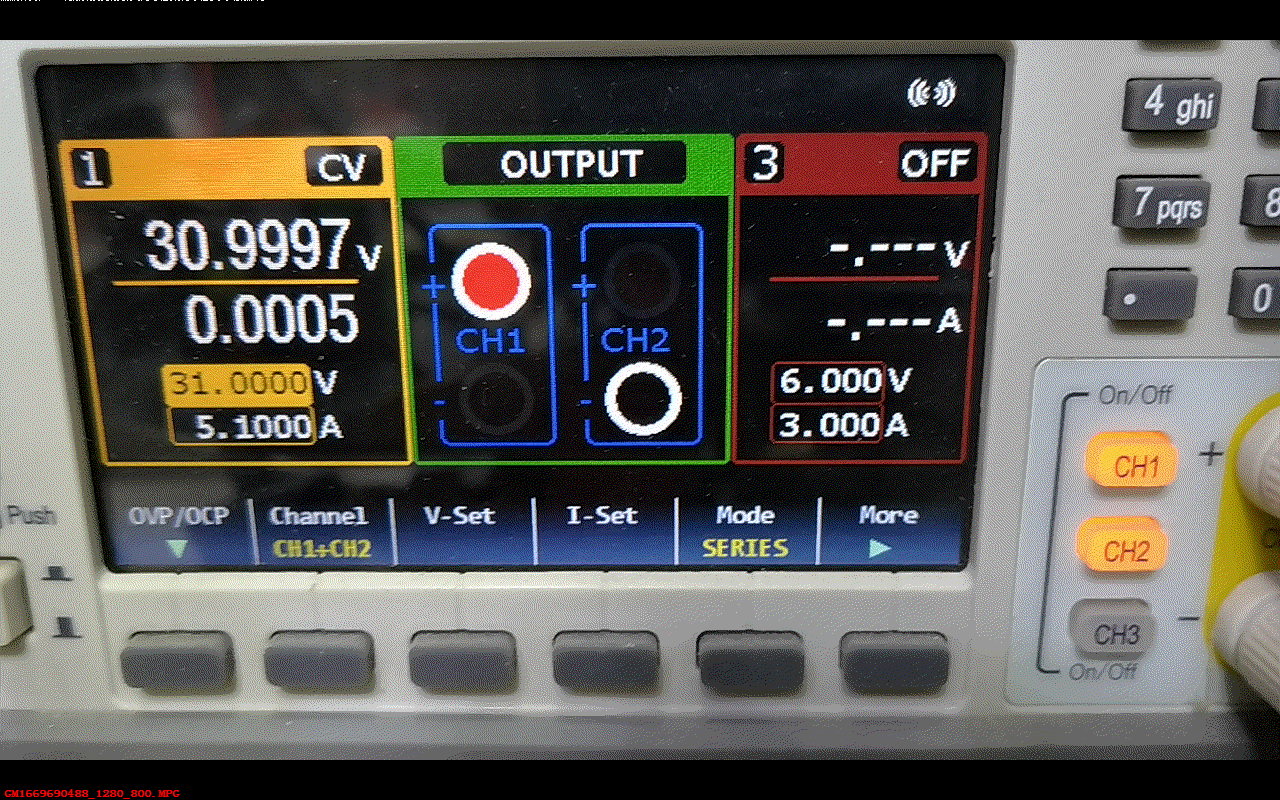

  下面调节氖泡振荡电路的工作电压。开始的时候为75V左右，在上下进行调整。  可以看到当电压过低的时候，氖泡熄灭。当电压过高的时候，氖泡持续点亮。只有在一定范围内，氖泡才振荡。 氖泡的振荡频率与电压有关系。 振荡频率与氖泡并联的电容有关系，下面将该电容替换成更小容量的电容。

三、更改电容

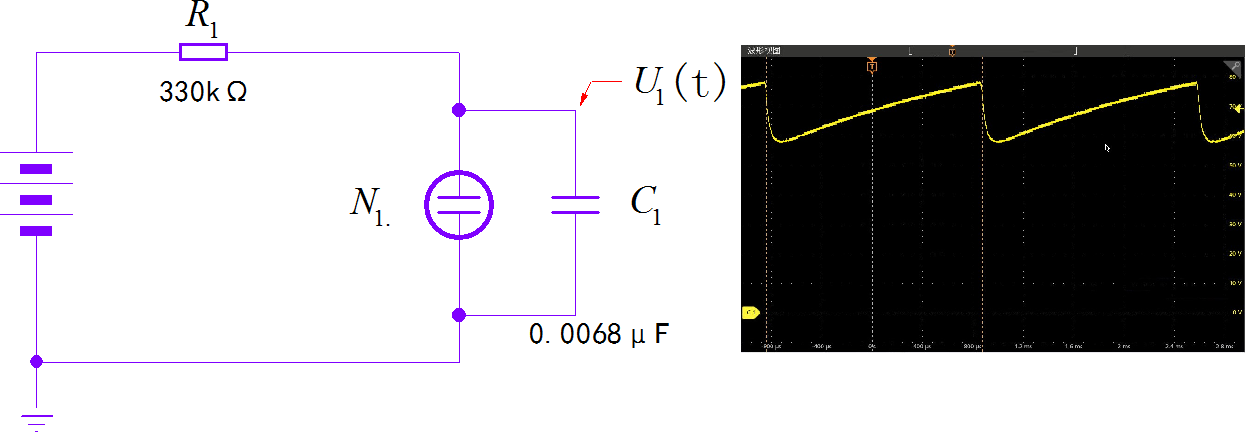

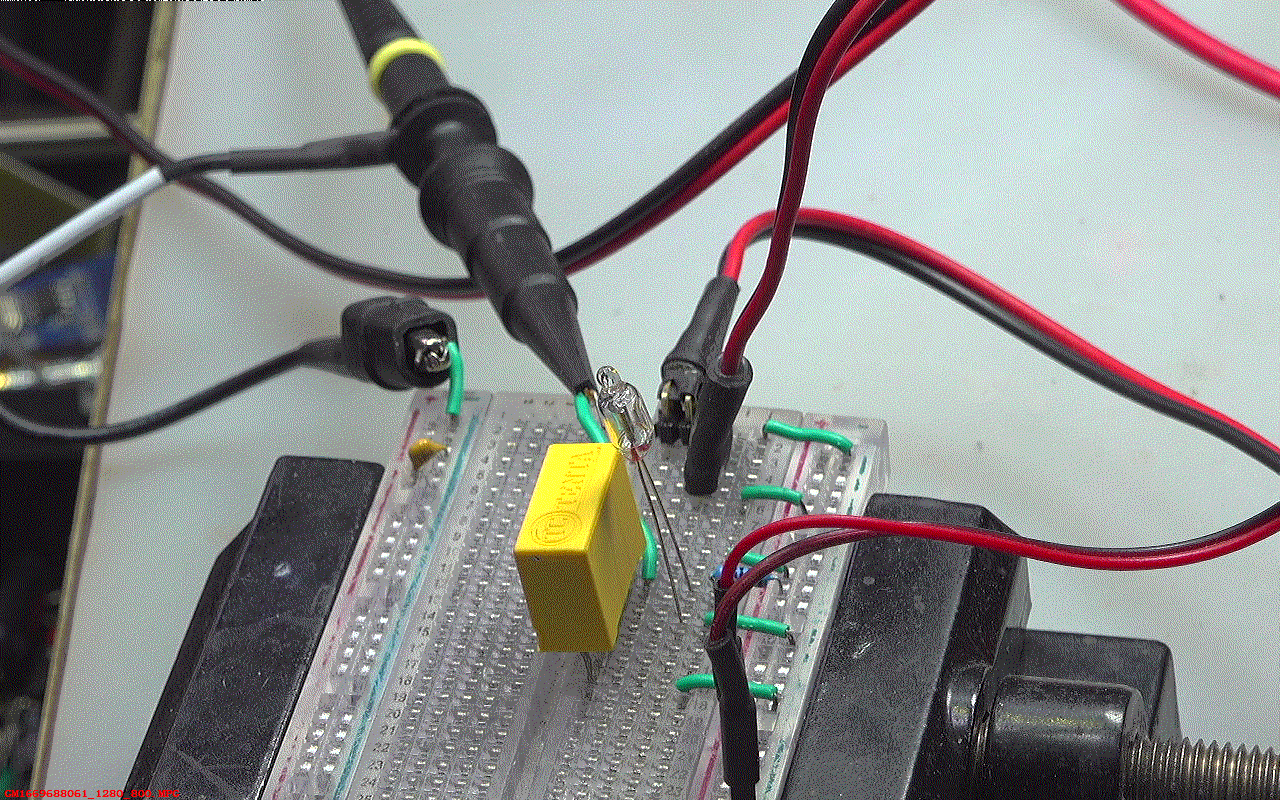

  下面改动电路中的电容， 减少C1的容量，提高振荡频率。 容量从原来的0.22微法，降低到0.0068微法。 可以看到振荡频率提高了。 当电压小于80V时，停止振荡。当电升高到115V是，振荡频率达到了1kHz。

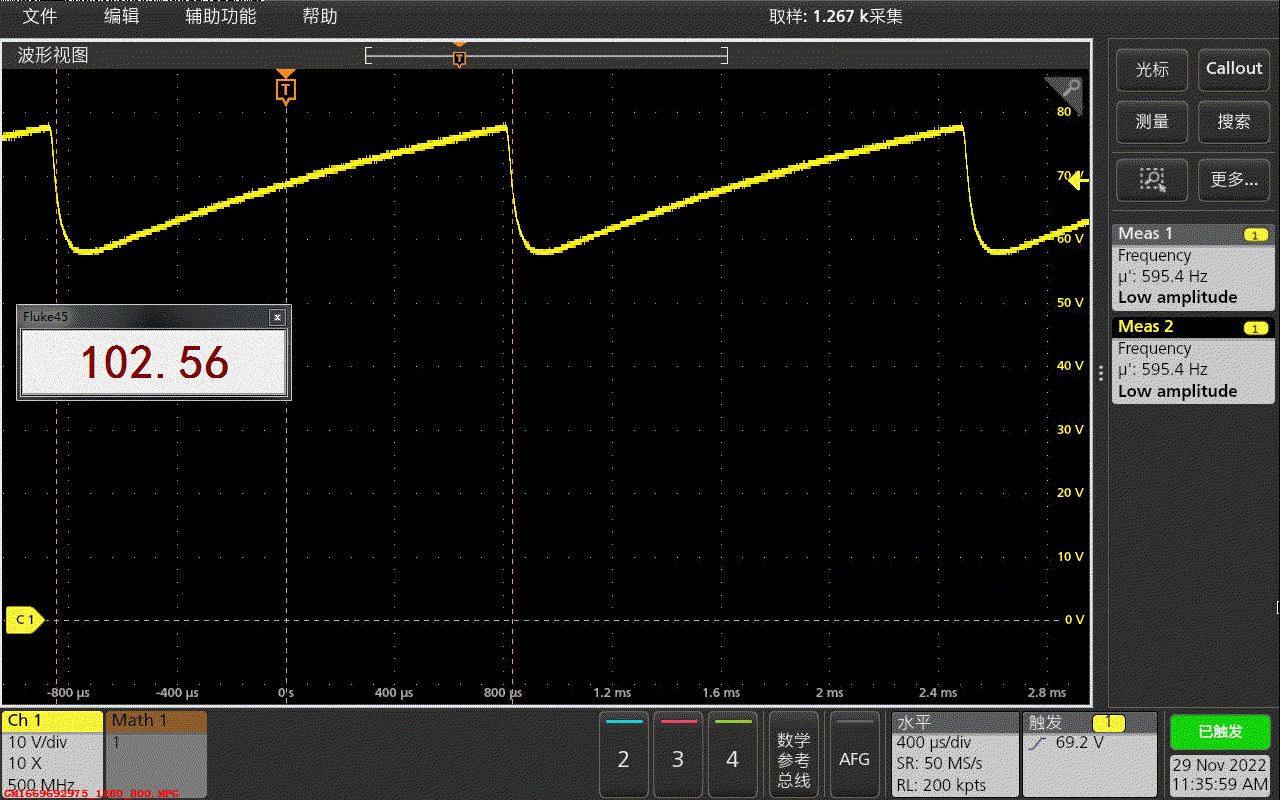

  这展示了在102V下，电路的振荡波形。 锯齿波最高峰大约为79V， 最低电压为59V。 峰峰值约20V。



※ 总  结 ※

---

  本文记录了氖泡振荡器的波形， 并对于振荡器工作电压范围进行讨论。 更换了电路中的电容， 观察到在6.8nF的情况下， 振荡频率可以达到1kHz左右。 此处所获得的波形数据为之后应用打下基础。

---
