单声道3W音频功率放大器：8002B

测试单通道3W音频功率放大芯片

• 测试3W单声道带关断模式的音频放大器8002B



01 音频功率放大

---

一、背景介绍

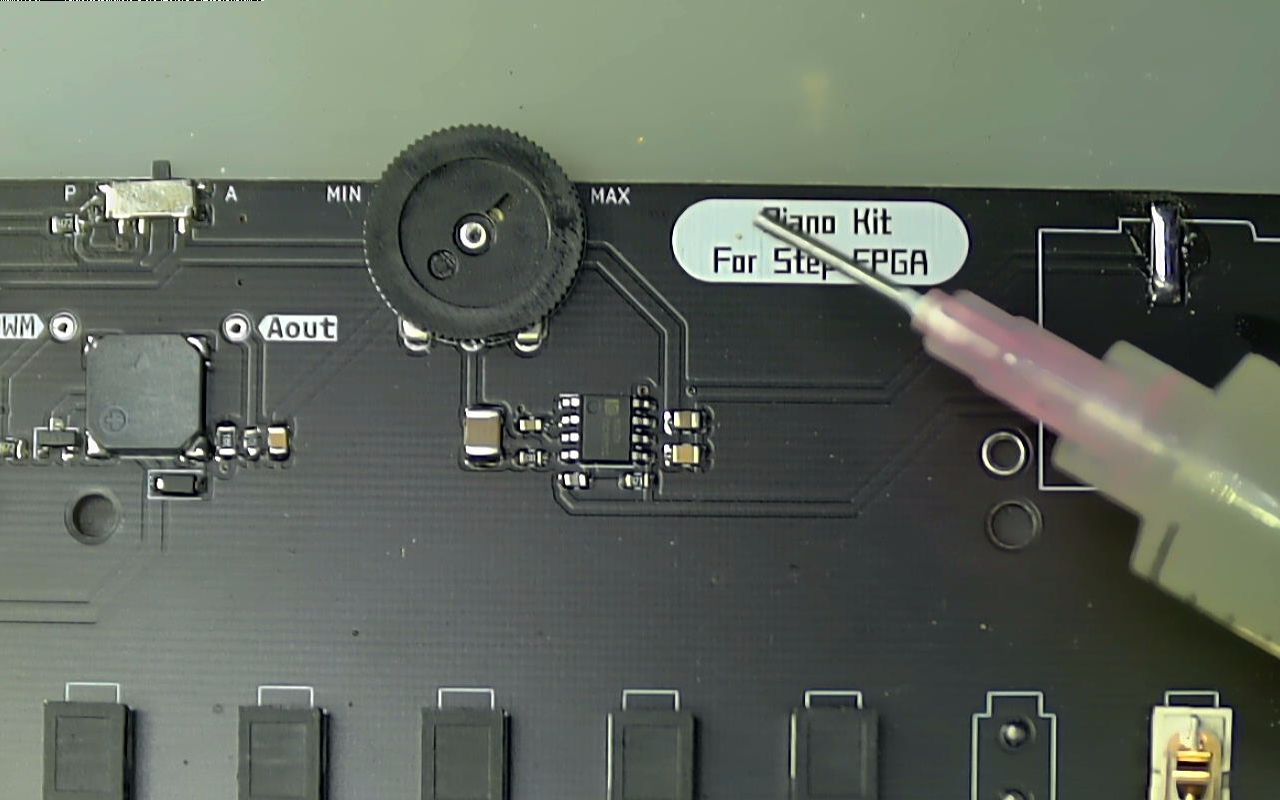

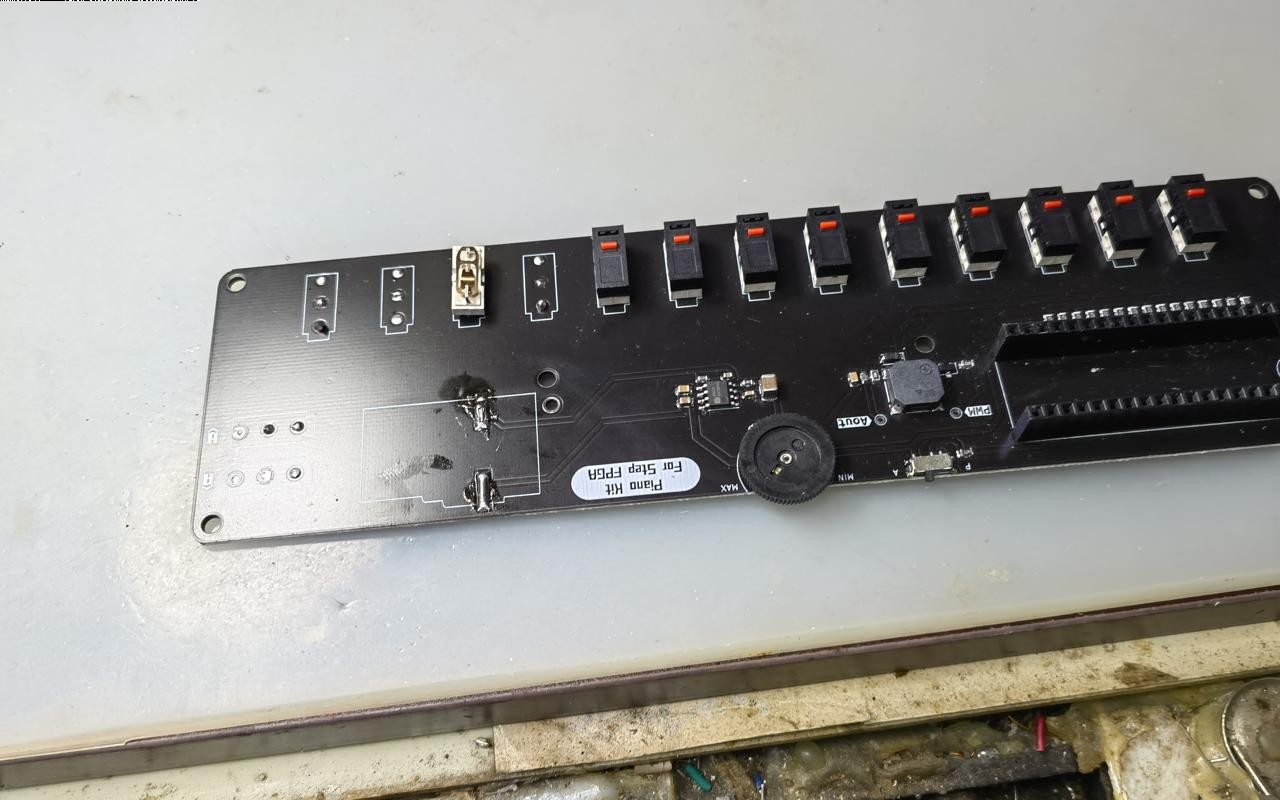

  手头有一款实验电路板上拆下的音频功率放大器， 它的封装为SOP8， 型号是8002B， 这颗芯片原来是应用在一款教学电路板上，驱动小型音频扬声器。 下面针对这颗芯片进行基本功能的测试。

▲ 图1.1.1 音频功率放大器

二、芯片数据手册

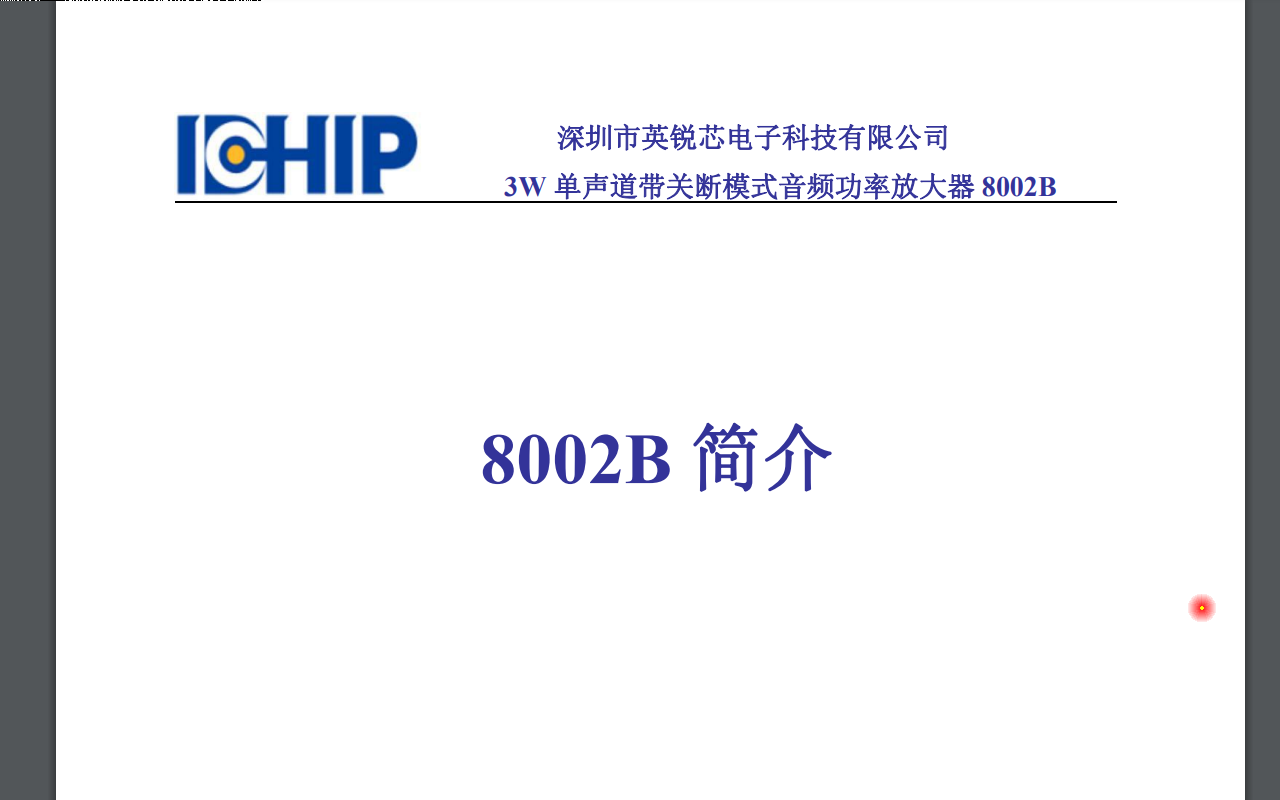

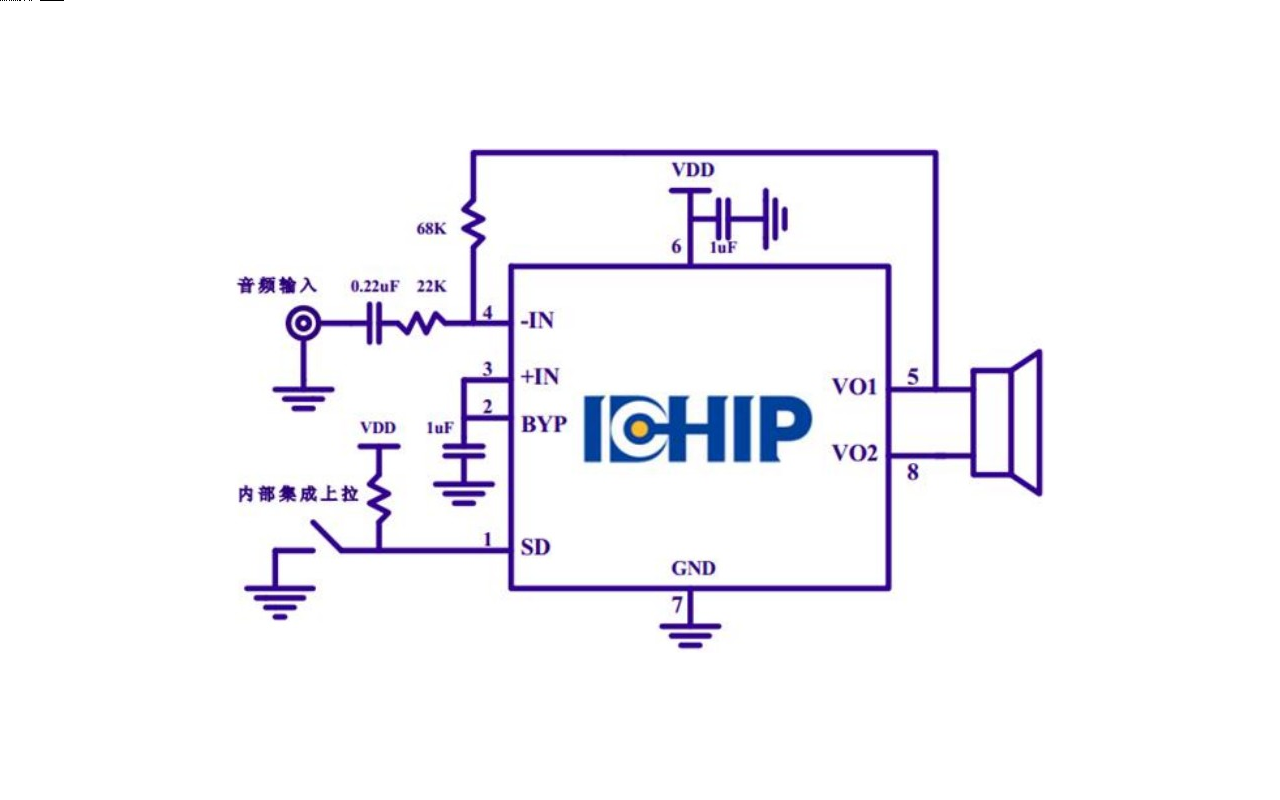

  根据 8002B芯片数据手册 ， 可以了解到这个芯片的内部功能和管脚功能定义。 这是一款国产应用于消费类电子产品的单声道AB类音频功放。 为了适应电池供电环境，它带有电源关断模式。 工作电源在2.2V 至 5V， 输出最大功率为3瓦。 这是其内部电路功能图，它内部具有二分之一电源分压电阻，  可以形成OCL功率输出形式。 这是它的管脚定义，  电路增益由外部电阻网络决定。

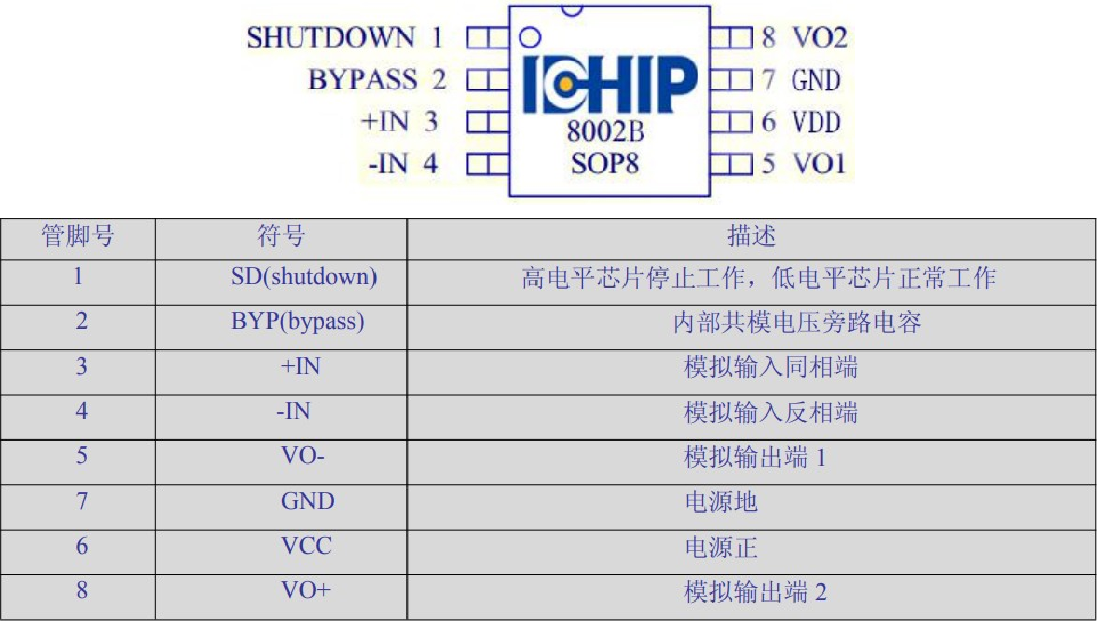

▲ 图1.2.1 芯片管脚定义

三、制作测试电路板

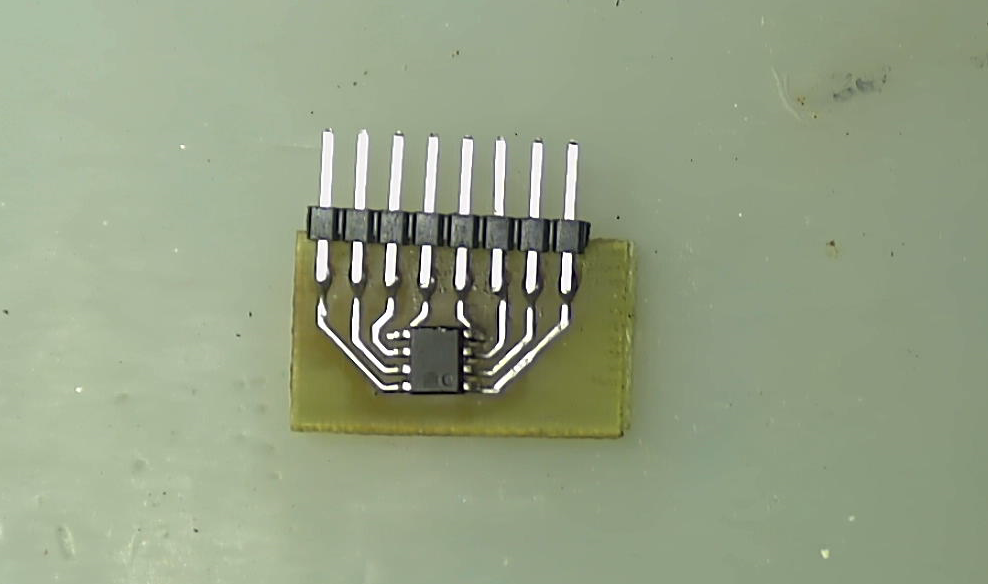

  为了测试该芯片， 先使用热风将吧它从原来的电路板上拆卸下来。 然后将它重新焊接在一个转接电路板上， 这样它可以插在面包板上进行测试。 它一侧的单排插针恰好能够插在面包板上，这样可以搭建测试电路。

▲ 图1.3.1 将8002B焊接在转接电路板上

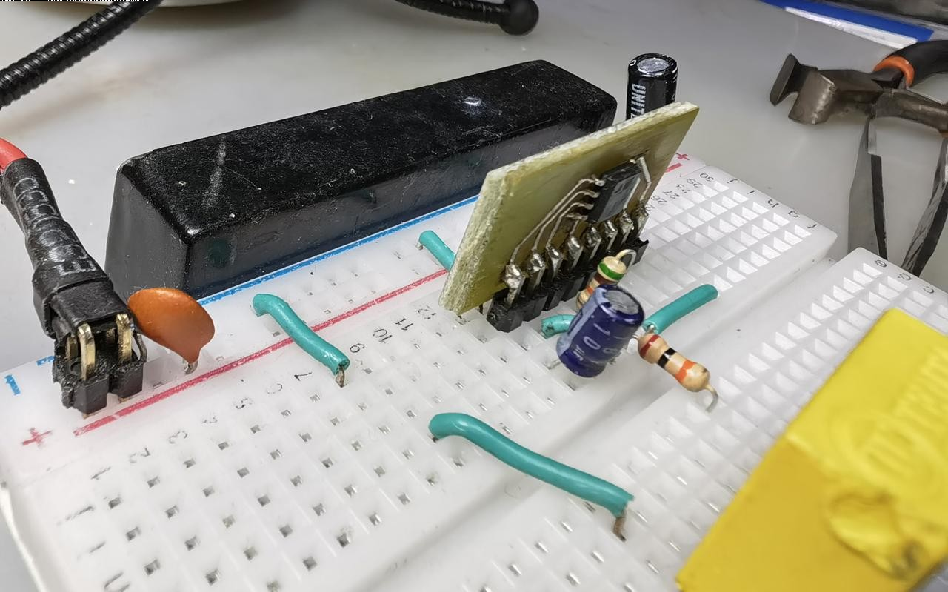

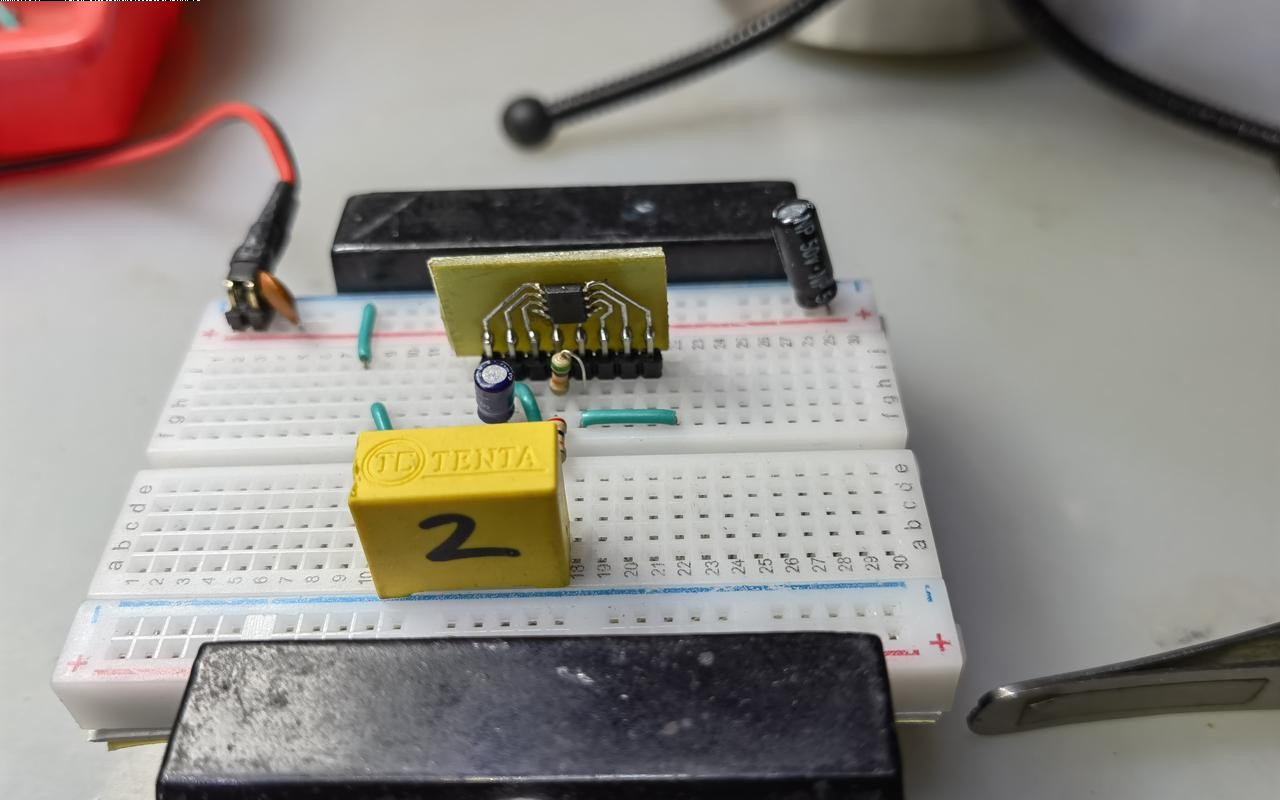

  下面在面包板上按照芯片的数据手册给出的参考电路图搭建测试电路， 对于其中决定电路增益的电阻做了一些调整， 它们分别是 51k 欧姆和 20k 欧姆。 电路板的工作电压使用5V， 下面对电路进行基本测试。

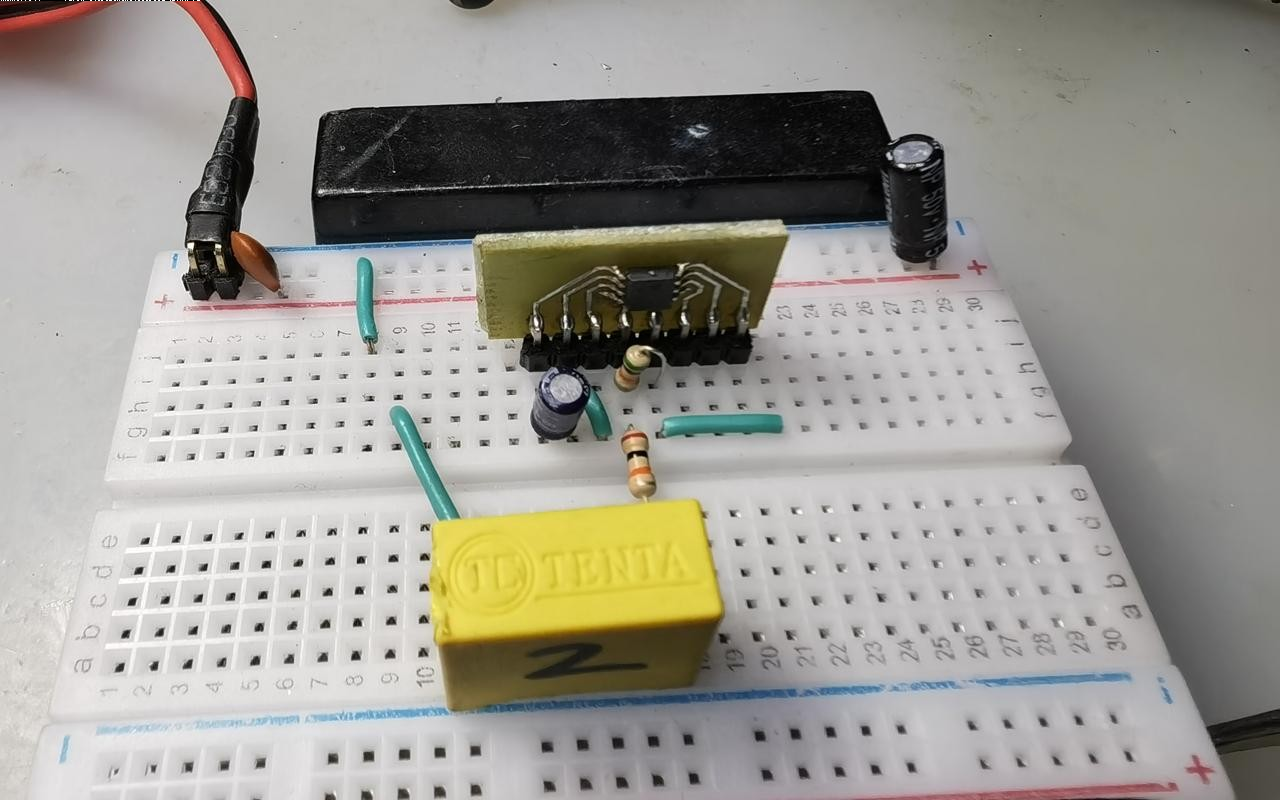

▲ 图1.3.2 搭建的测试电路

四、基本测试

  上电后， 开始的静态工作电流为9mA，  可以没有过多久，整个芯片的电流就增加到300mA 左右， 芯片发热，最后就重新恢复到30mA左右，不再输出正确的电压了。  很遗憾， 下面就无法继续进行测试了。

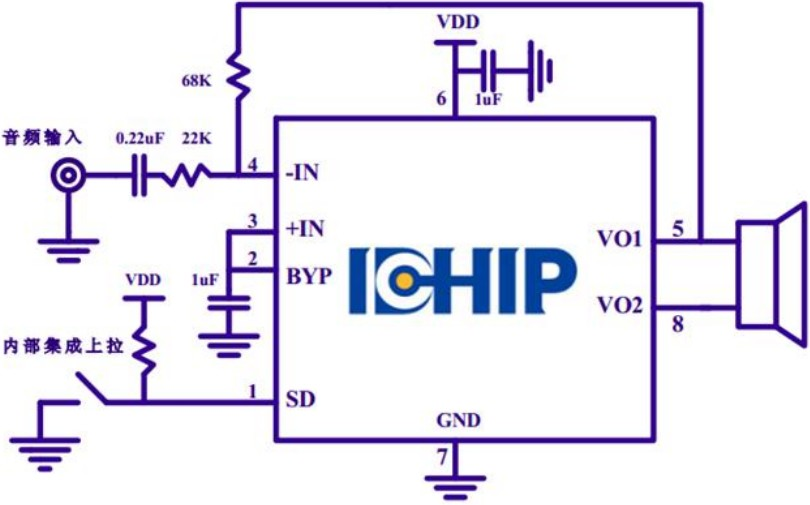

▲ 图1.4.1 测试电路图



□ 总  结

---

  本文原本是希望测量一款音频功率放大集成电路， 谁成想在测试之前这个芯片就损坏了。只好等购买到的芯片到来之后，再进行测试了。

---
