一些电子元器件的重量

常见元器件的重量



01 电气器件重量

---

一、前言

  电子线路中，电子元件器件是完成电路功能的主要部件。 不同电子元件的个头和重量不同。 现在手边有一个电子秤， -现在使用它来称量一些平时常用到的器件重量。

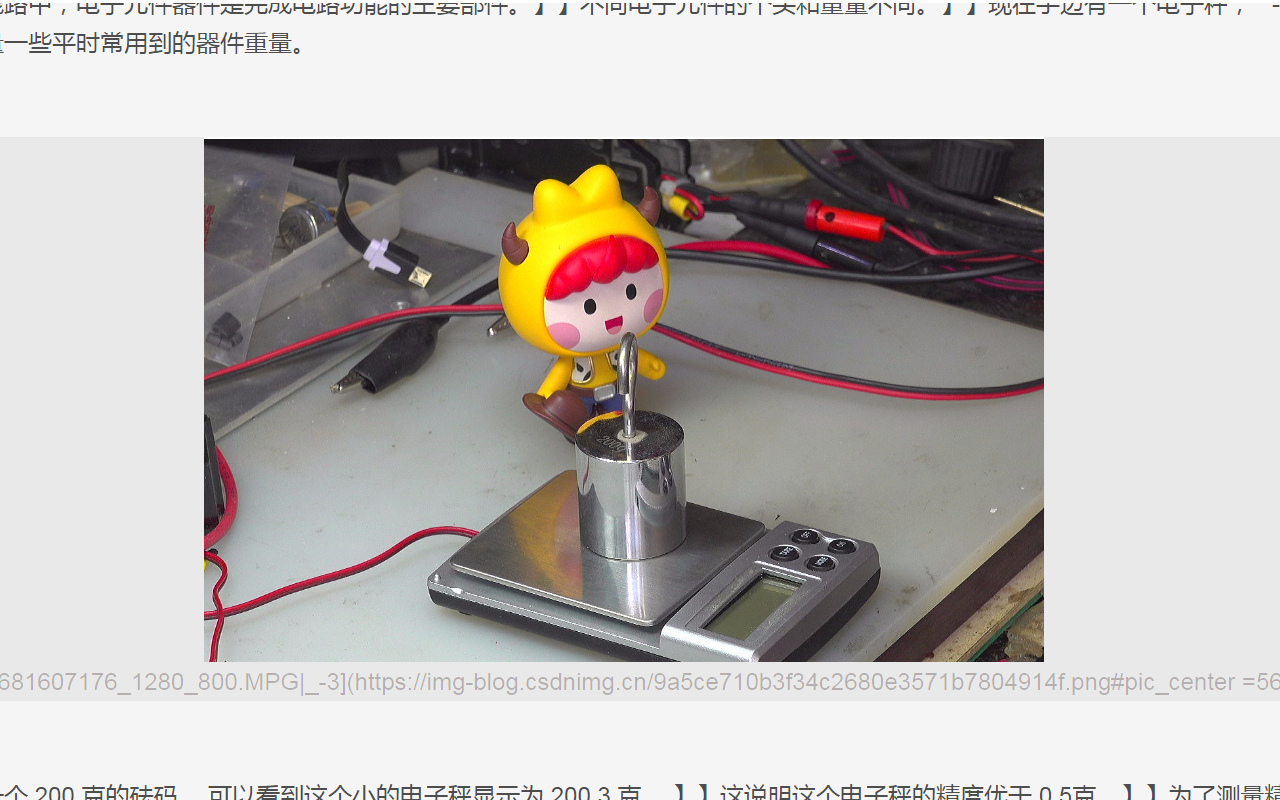

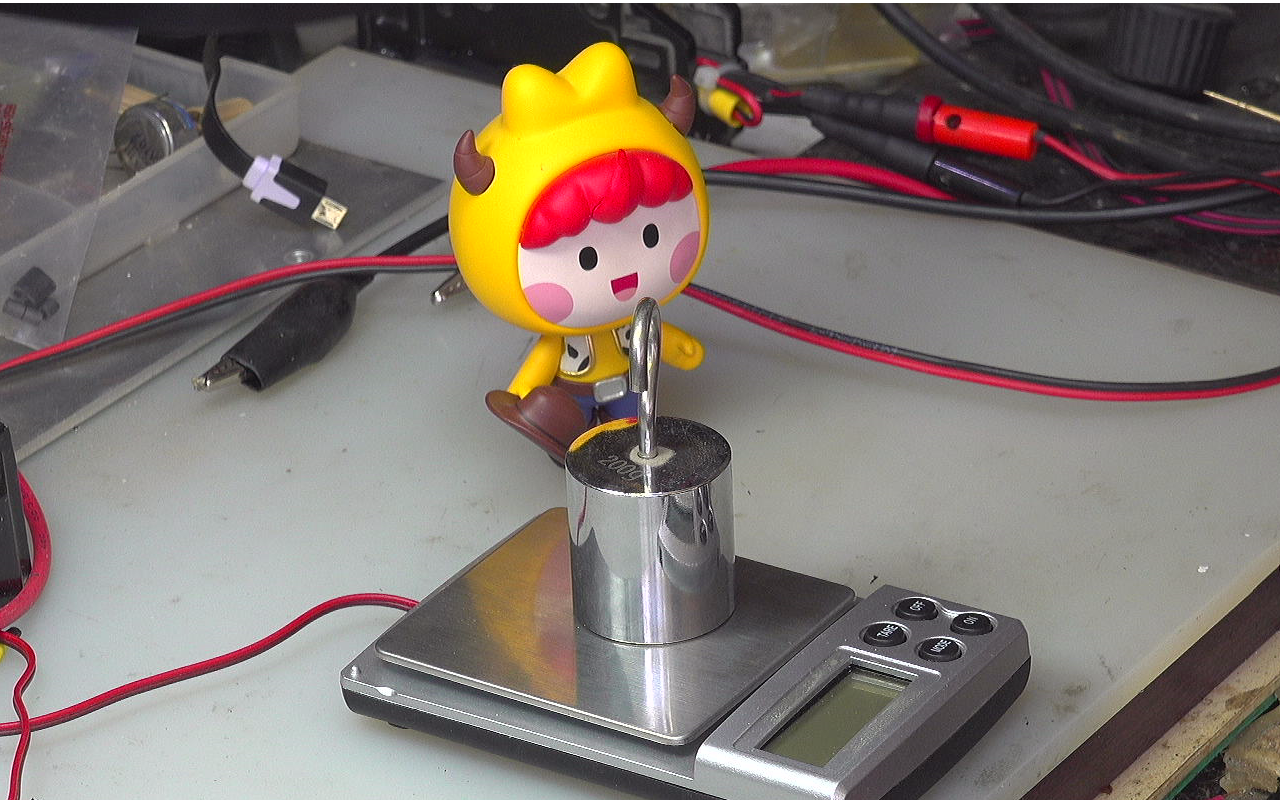

  这是一个 200 克的砝码， 可以看到这个小的电子秤显示为 200.3 克。  这说明这个电子秤的精度优于 0.5克。 为了测量精确， +也可以使用这个数值对结果进行校正。

二、测量结果

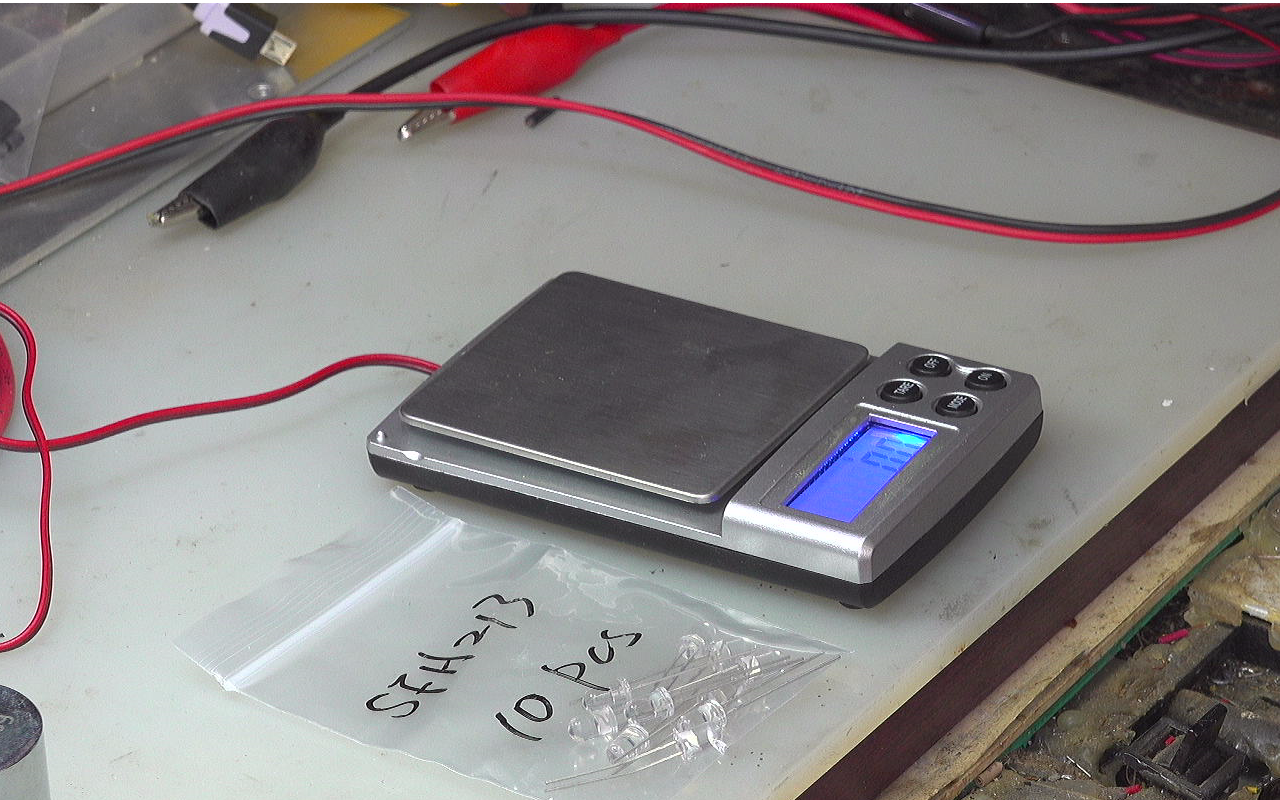

  实际上今天最开始是想称量这种LED的重量的。 将十只LED放置在电子称的称重盘上， ·总重量为 3.2 克。 所以每只LED的重量大约为 0.32克。

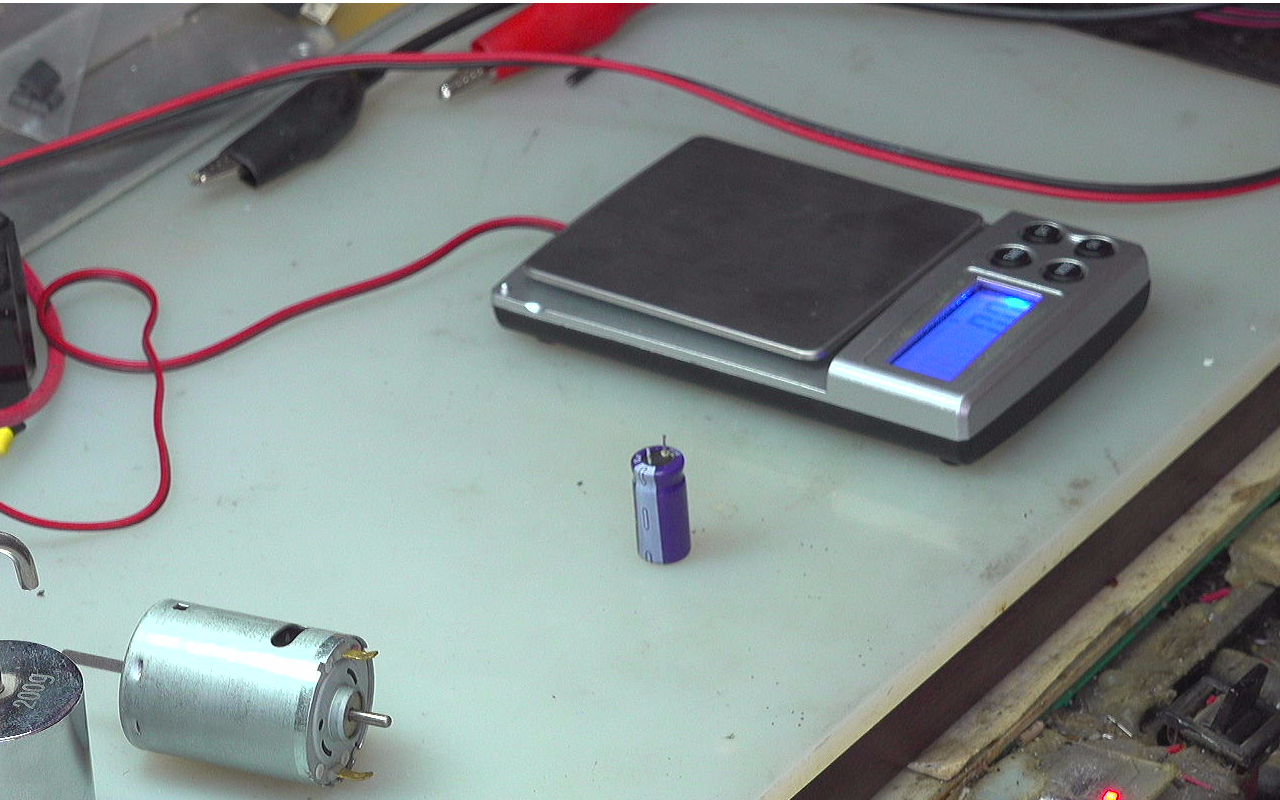

  这种常见到的电解电容，它的重量是多少呢？ 可以看到，单只这种电解电容的重量大约为 2.2 克。 南孚五号 AAA碱性电池， 测量一下它的重量。 它的重量是24.4克。 ·比起刚才的电容重量大约 10倍左右。 这种TOP220封装的 7805 串联线性稳压器， 它的重量为2.0克。 与一只电解电容的重量相同。 再加上一个铝制的散热片，  重量增加到了7.9克。

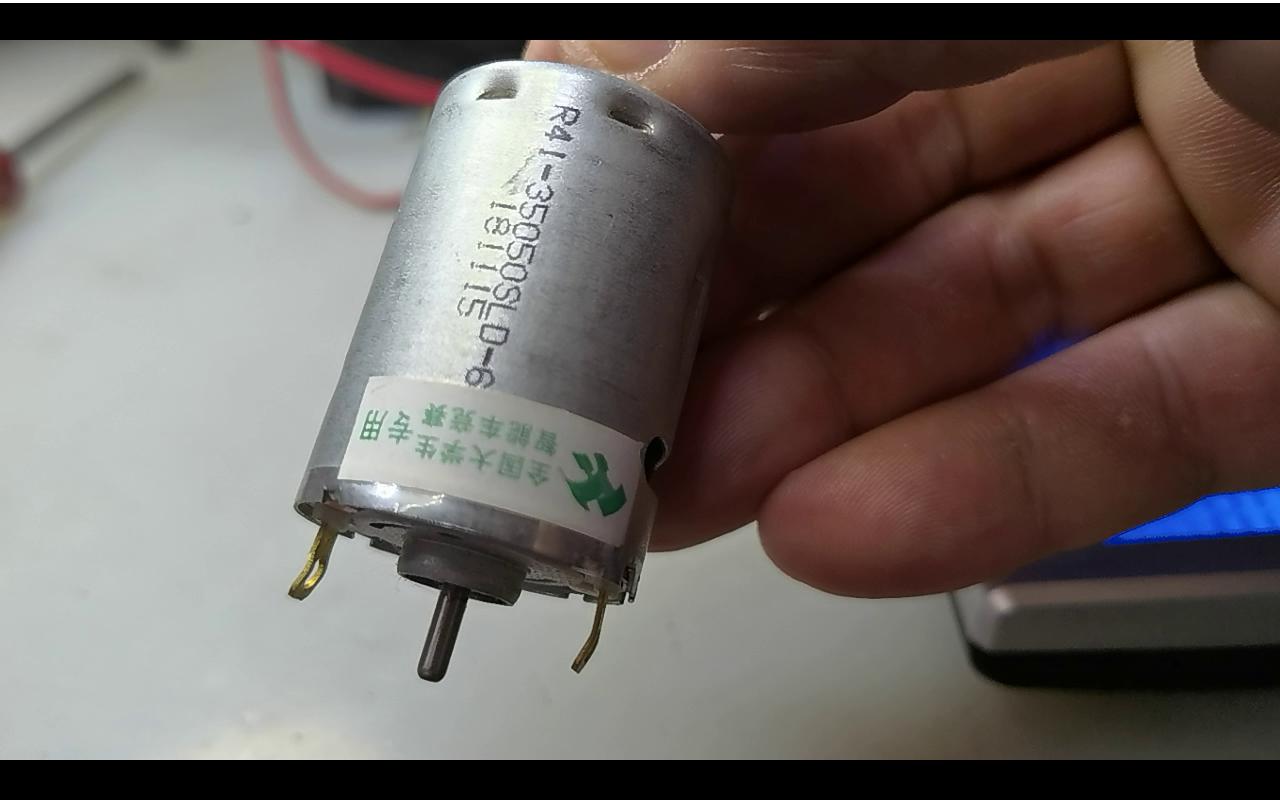

  这是一款在智能车竞赛车模上使用的小型直流有刷电机， 称量它的重量。 它的重量为70.4克。 这是平时所使用的手机， 现在带有一个保护壳。 它的重量为 269.1克。 ·大约半斤重。 这是平时用于拍摄实验视频的华为手机。 ·它的重量略微轻一些， 重量为215.6克。 -也许是因为没有增加保护套的原因。

三、测量结果一览表

序号	器件名称	重量（克）
1	LED	0.32
2	电解电容	2.2
3	7805	2.0
4	7805+散热片	7.9
5	五号电池	24.4
6	小型直流电机	70.4
7	苹果手机	269.1
8	华为手机	215.6



※ 总  结 ※

---

  本文测试了一些常见元器件的重量。 今后再测试的结果将会补充道这个表格后面。

---
