奇特的音频振荡器

01 音频振荡器

一、背景

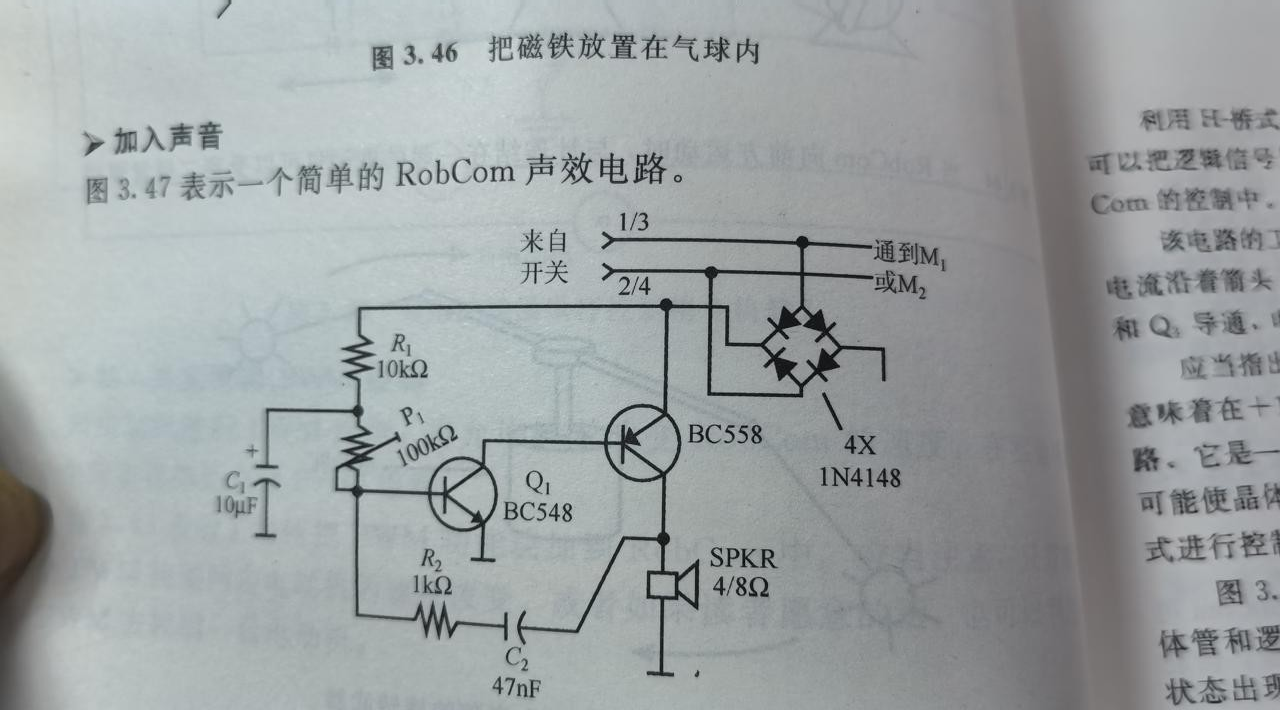

这是一本非常早之前就购买的一本有趣的书，今天看到这个RobCom 声效电路， ·电路中 C1的存在比较奇怪。另外，对于什么叫 RobCom声效不明白。 -下面搭建一下这个电路，听听看，究竟是什么声效。

GM1696581179_1280_720.MPG|_-3

二、搭建电路

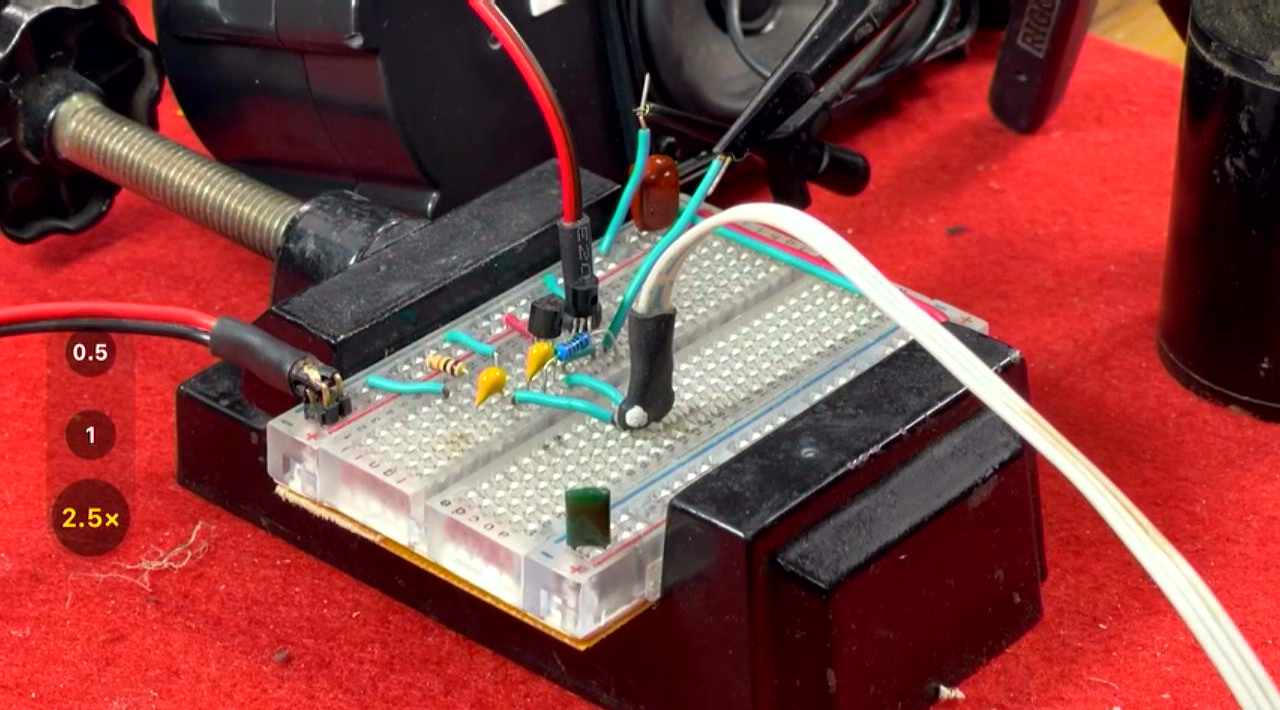

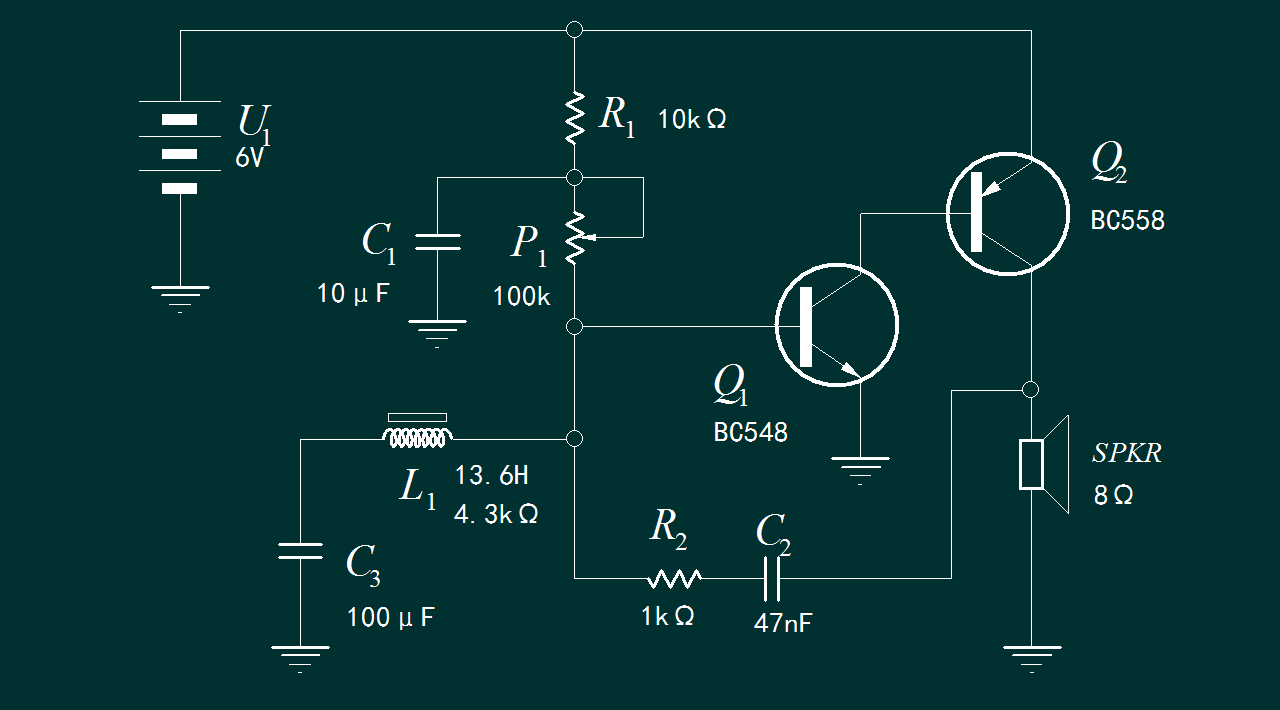

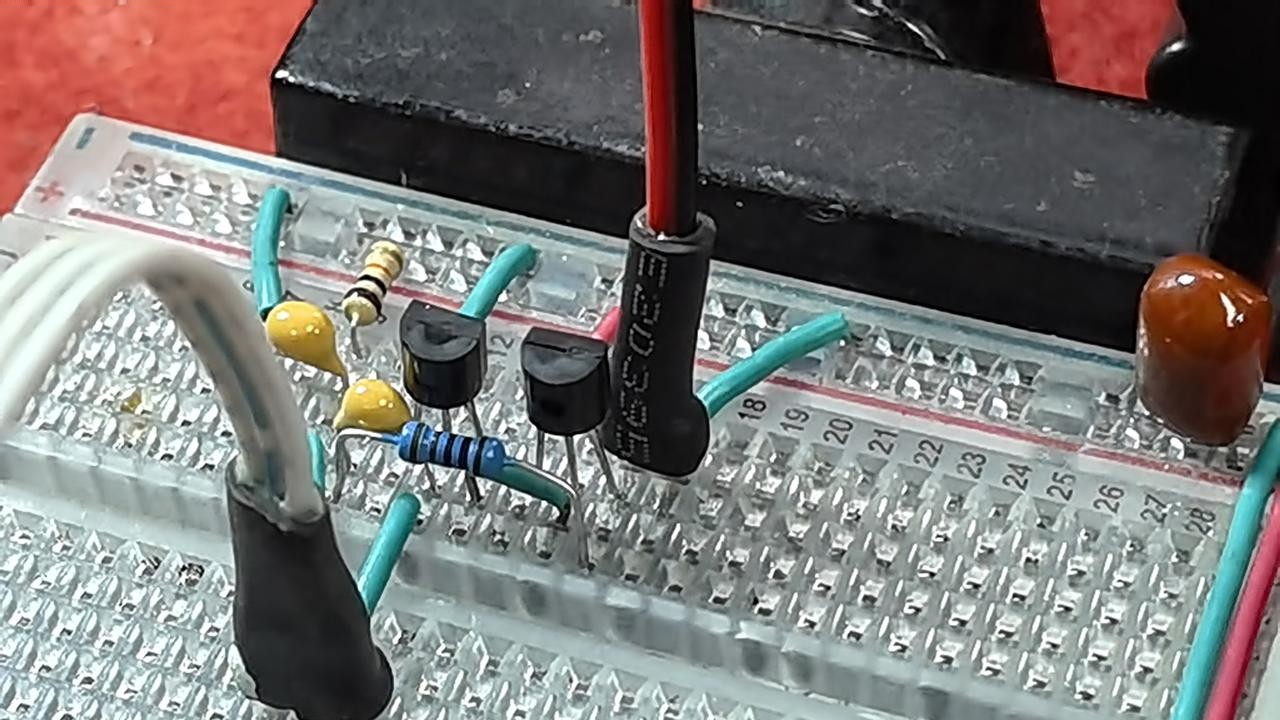

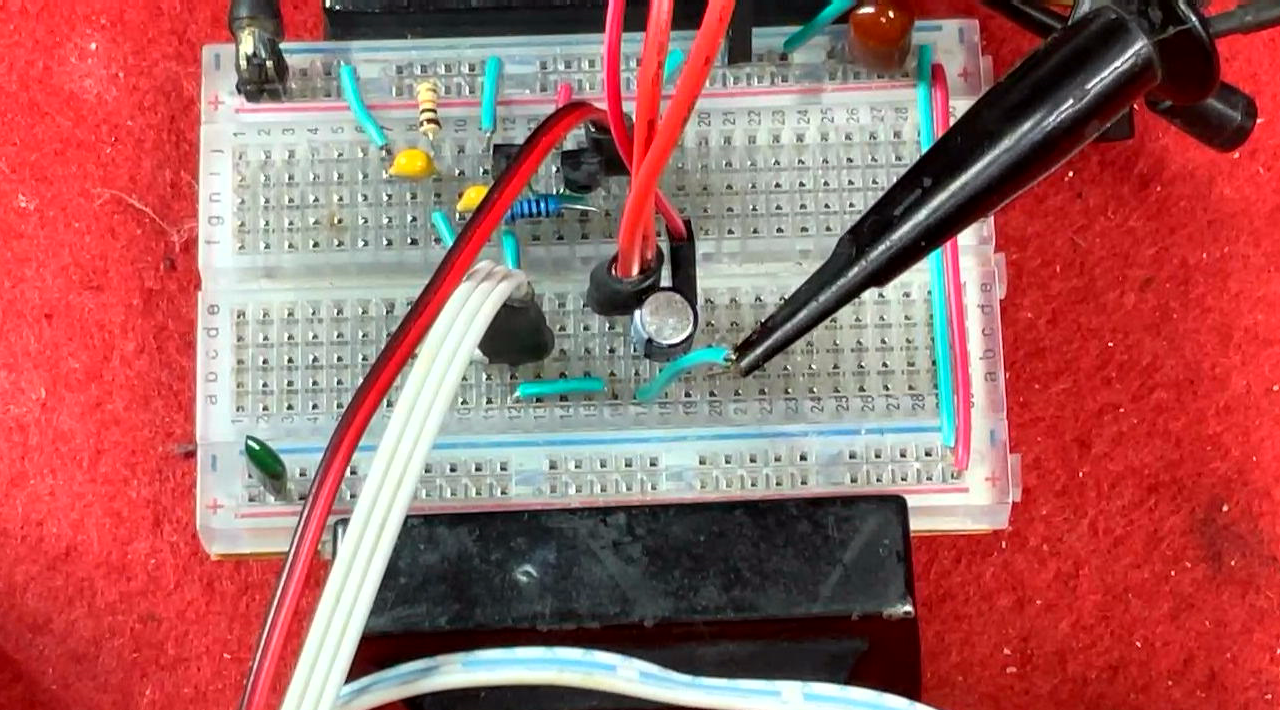

按照上面的电路图，在面包板上搭建该电路。电路中的所有参数，与书中的都相同。使用一个多圈100k电位器作为图中 P1 可调电阻。带有外壳的 4欧姆扬声器，通过接头插接在面包板上。其它元器件安放在面包板上。接下来上电来进行测试。

GM1696582663_1280_720.MPG|_-6

三、电路测试

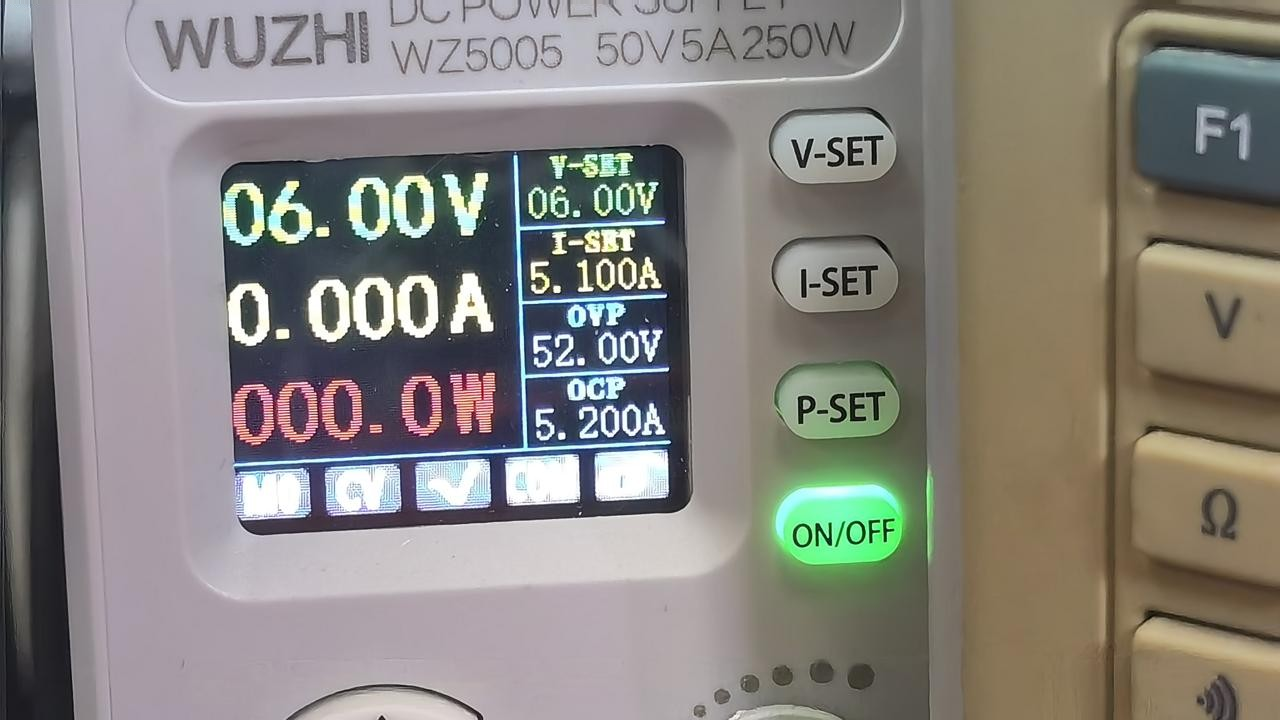

施加6V工作电源，可以听到动圈式扬声器中发出蜂鸣声音。随着 100k 可调电阻的变化，声音的频率也跟随变化。但这个频率就是单一的振荡频率。难道这就是 RobCom声音？示波器上显示出扬声器上的电压波形。

GM1696583419_1280_720.MPG|_-3

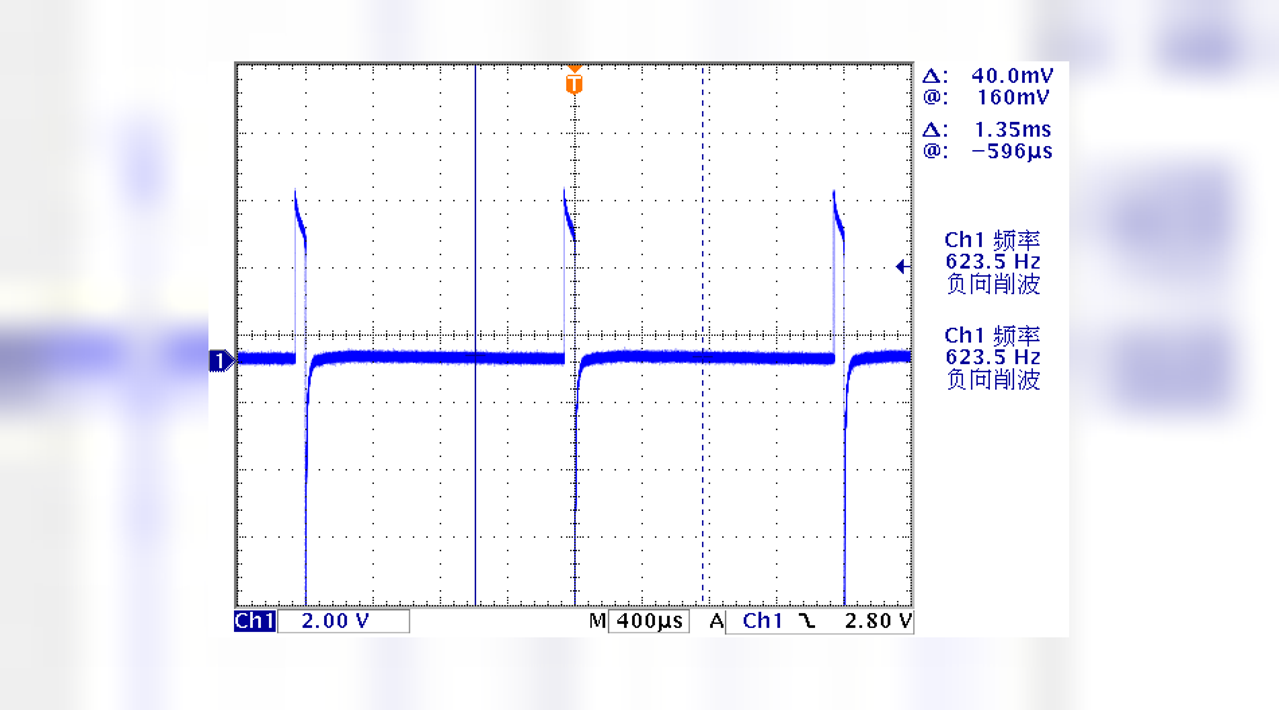

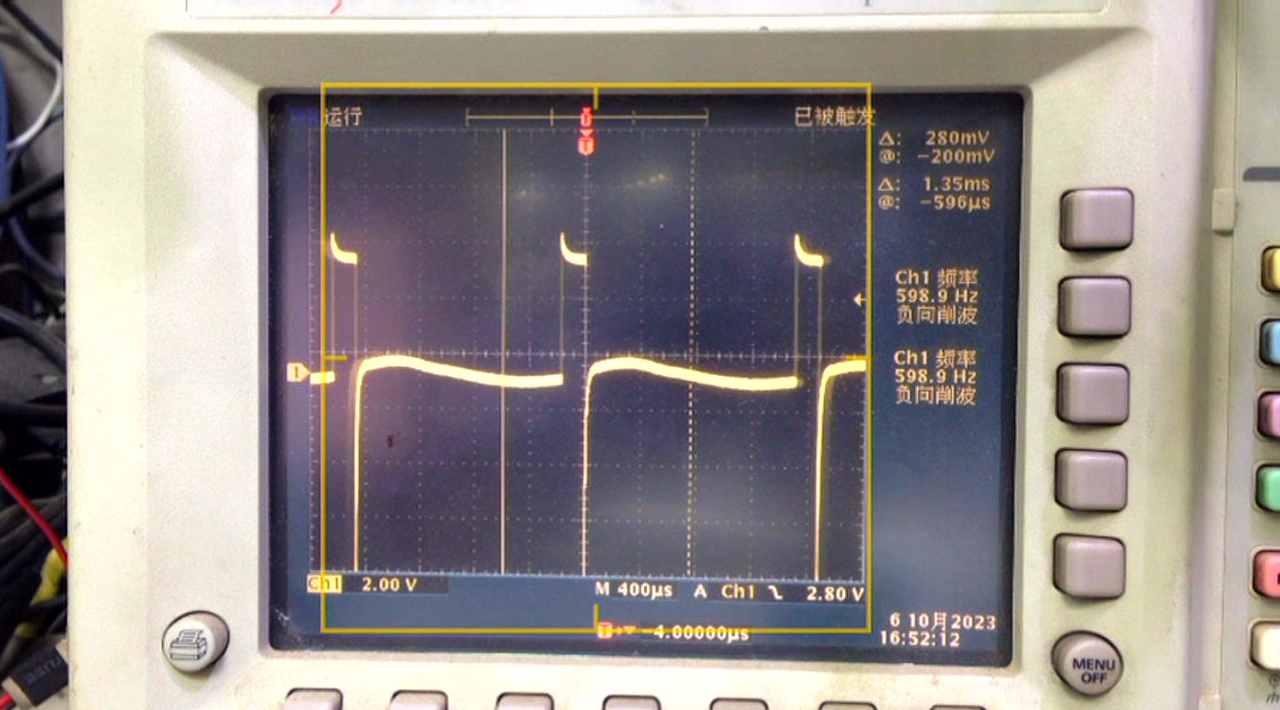

扬声器的波形呈现上下交流电压。最高峰值为电压电源。但反向则是一个非常负值的尖脉冲，这应该是由于扬声器线圈的电感，在输出PNP三极管突然截止时出现的感应电压。

GM1696583687_1280_720.MPG|_-5

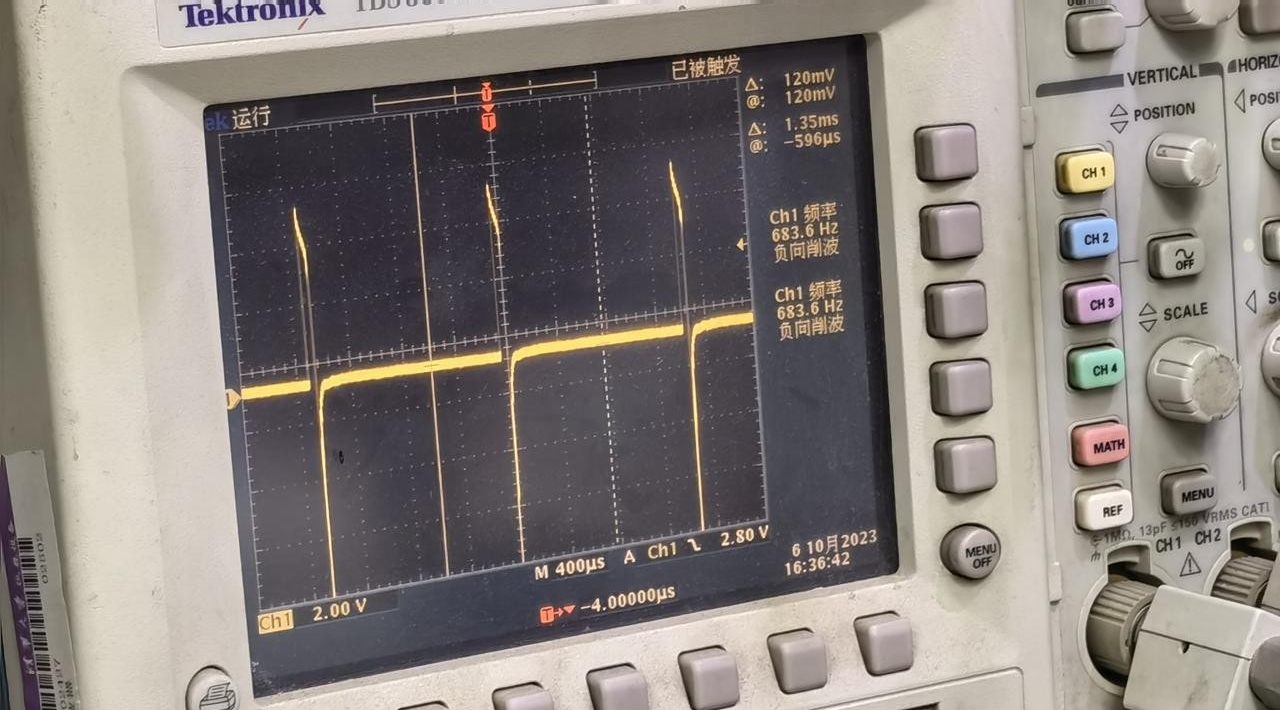

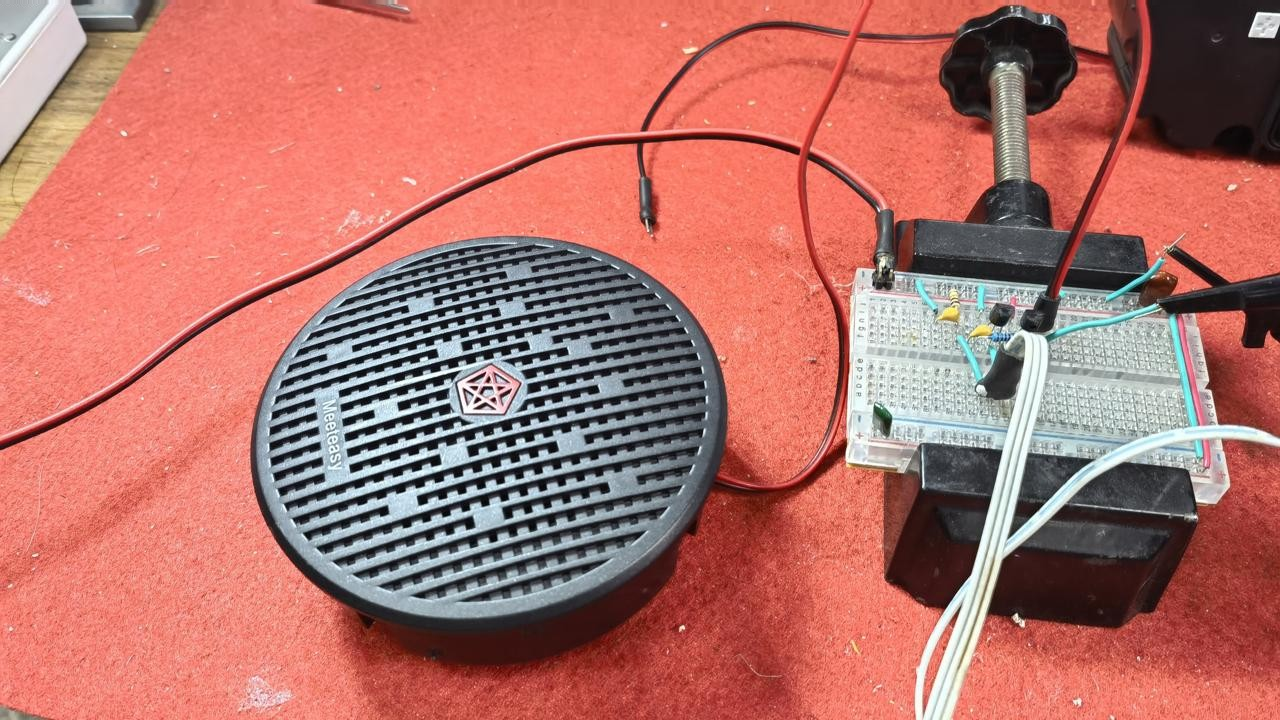

下面更换一个8欧姆的扬声器在进行测试，可以听到扬声器的声音更加响亮。这也许和扬声器的直径大这个因素有关系。示波器显示扬声器上的波形，可以看到底部有扬声器共振所感应的电动势。也就是在输出截止的时候，会出现扬声器震动感应电压。

GM1696584278_1280_720.MPG|_-3

四、增加电感和电容

我在很早之前就知道这个电路，在这个电路中 Q1的基极上，如果对地之间增加一个大的电感和电容的串联，就会出现比较神奇的振荡现象。电感和电容的串联谐振会周期改变电路振荡频率，让声响听起来具有不同的特效。下面测试一下。

GM1696585149_1280_720.MPG|_-7

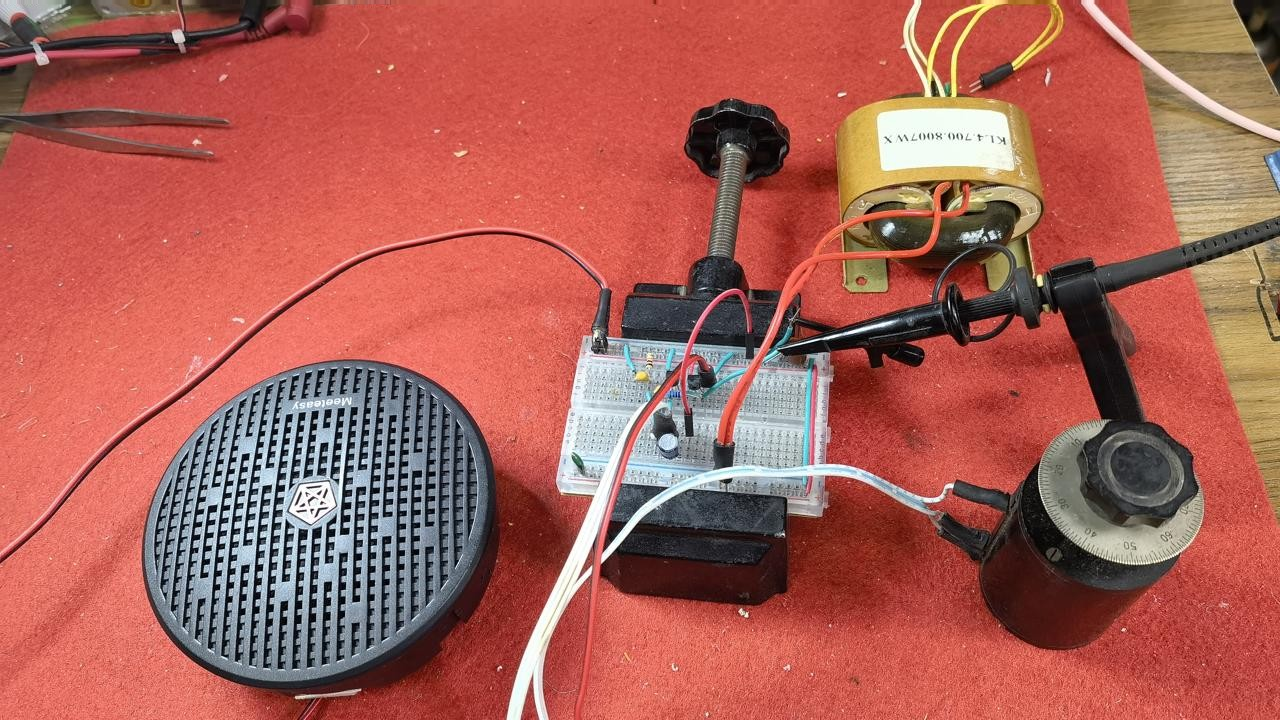

使用一个变压器的原边作为电感，电感量为13.6H。串联100微法的电解电容。下面让我们听听增加电感电容之后的震荡效果。可以听到，在一定的偏置电阻范围之内，电路呈现调频震荡特性。振荡的频率呈现周期化的变化。

GM1696585846_1280_720.MPG|_-5

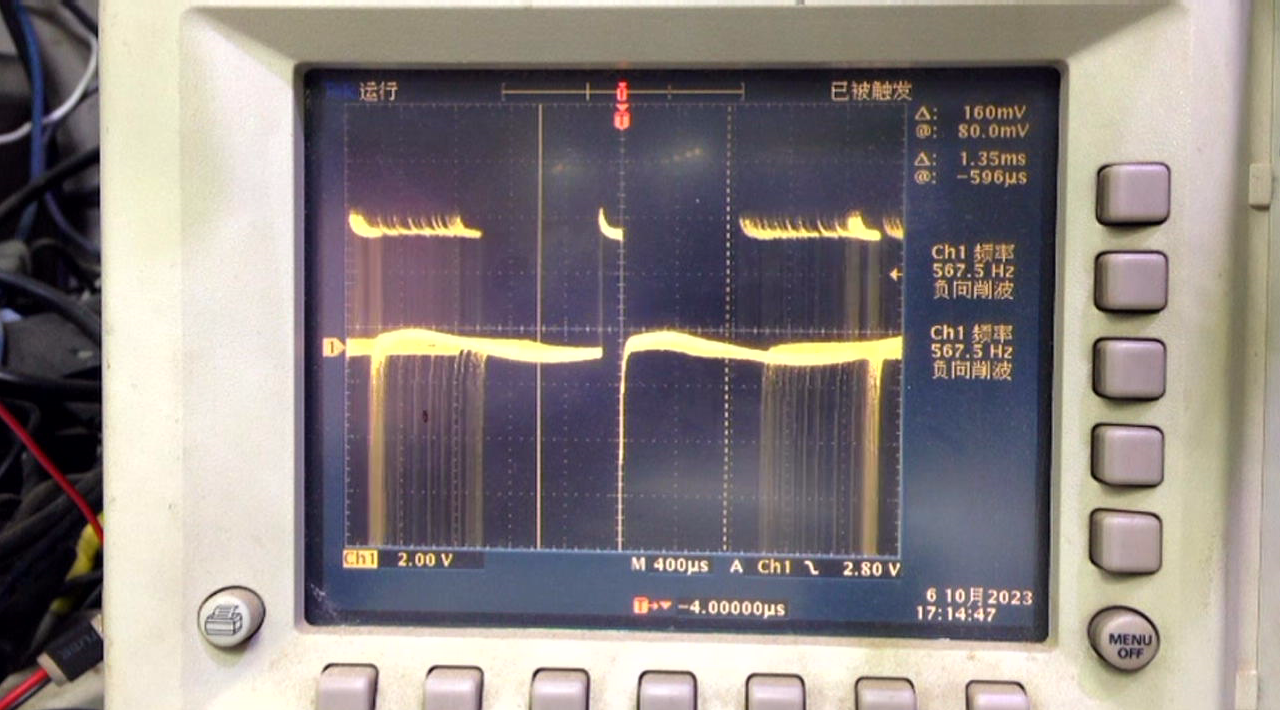

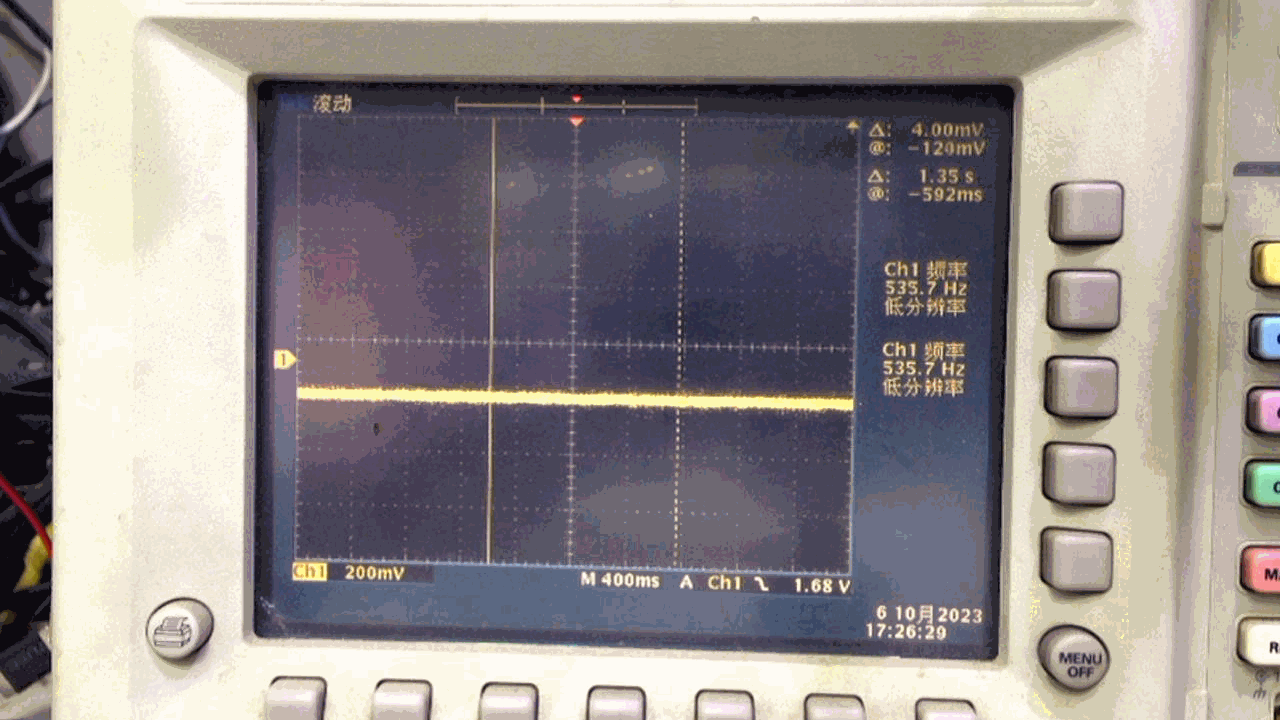

下面通过示波器，观察电容 C3上的电压变化。看电感电容如何形成串联谐振的。一开始，电容电压上升，起振之后，电容电压下降，并维持在负的 0.6V左右振荡。 C3 上的电压反映了 Q1 三极管基极的平均电压，没错，这个平均电压居然是负值。下面我们再看一遍。
GM1696586128_1280_720.MPG|_-5

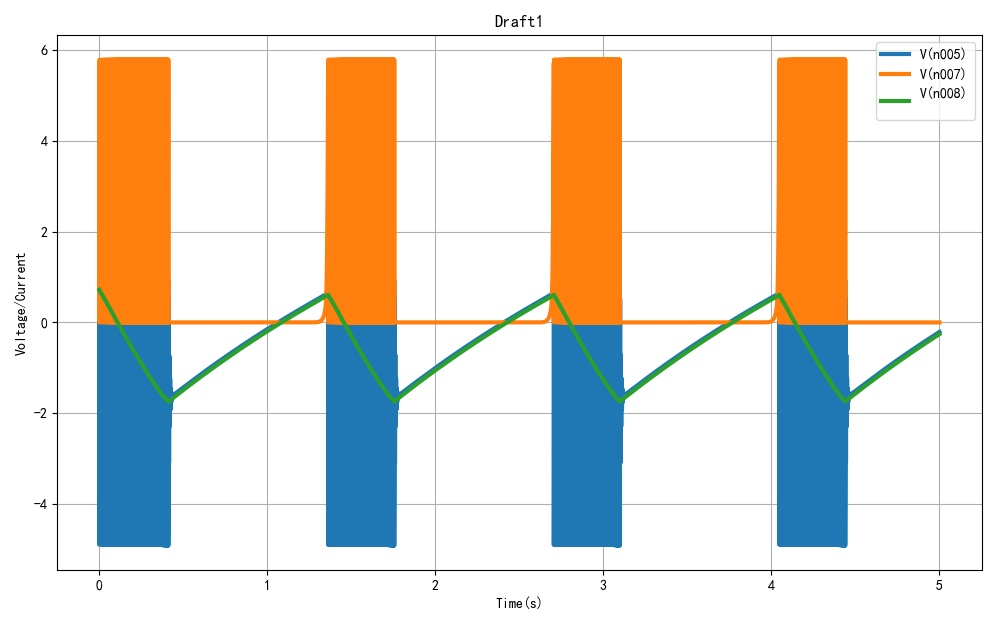

▲ 图1.4.1 C3上的电压波形
