一个简单的短波无线发送和接收电路

PIXIE无线发送接收模块



01 无线发送和接收

---

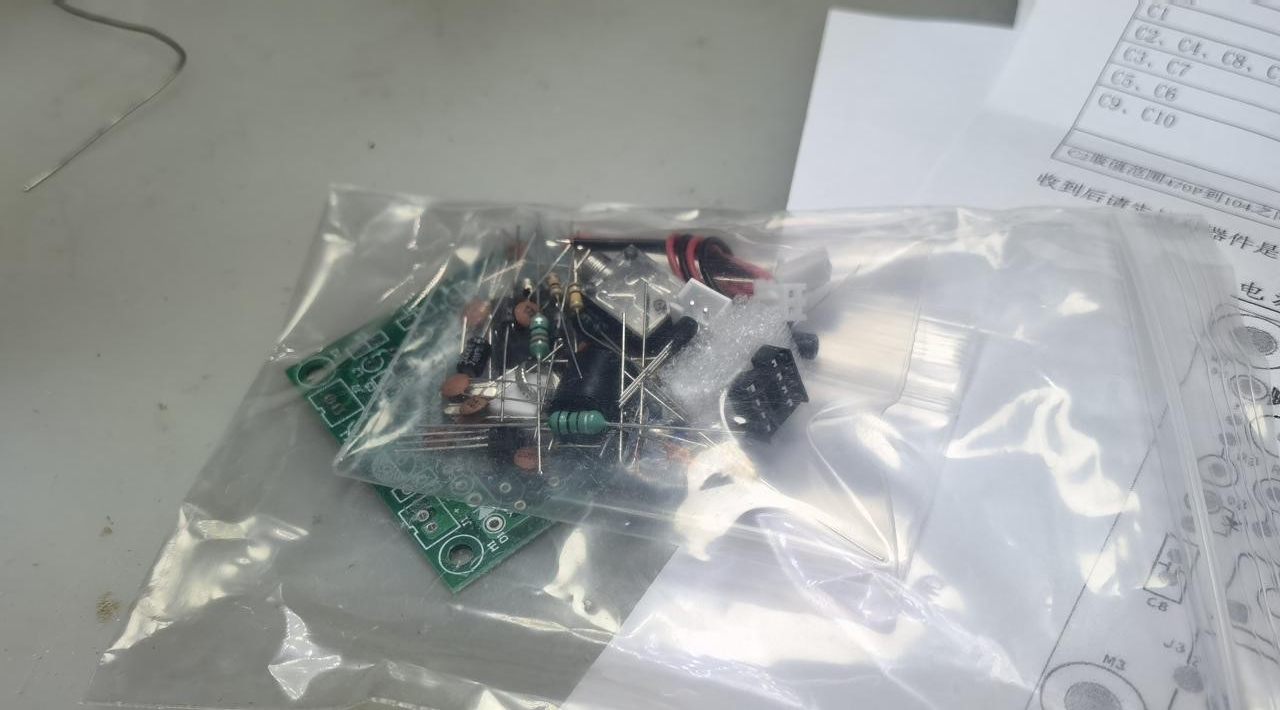

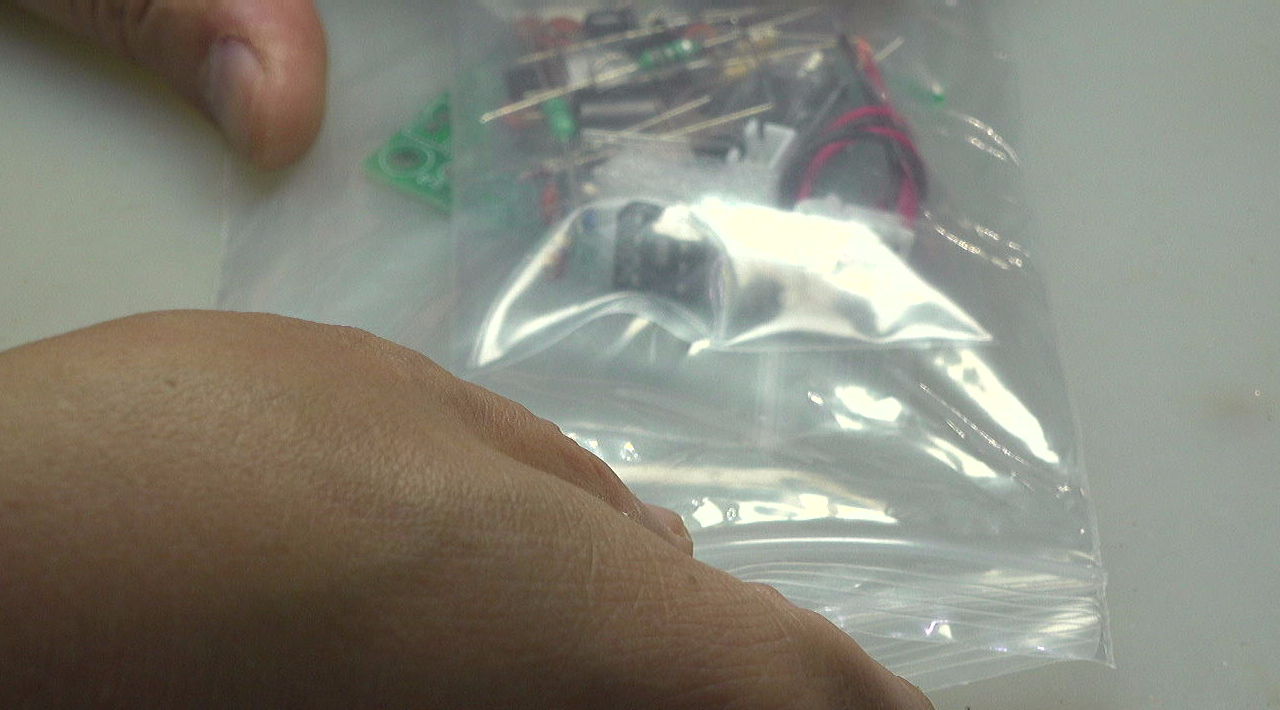

  这是在网络上购买到的 PIXIE 小功率收发无线模块散件。  这是随同发送的说明材料， 以及相应的电路图。  下面进行初步组装。 测试一下它的无线发送和接收特性。

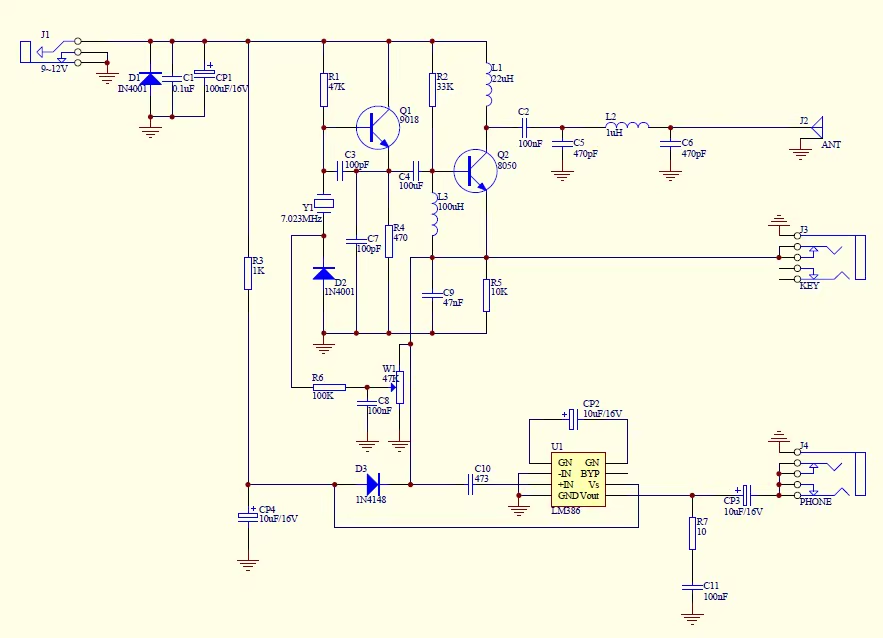

▲ 图1.1 电路图

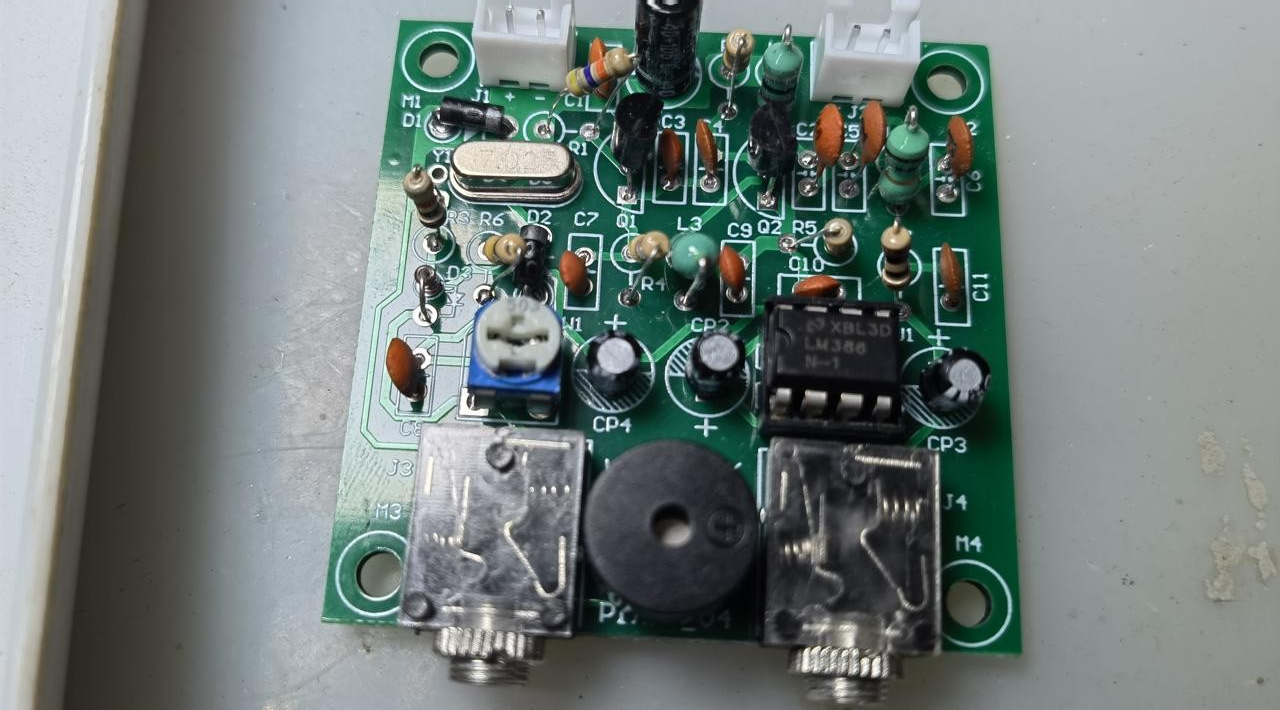

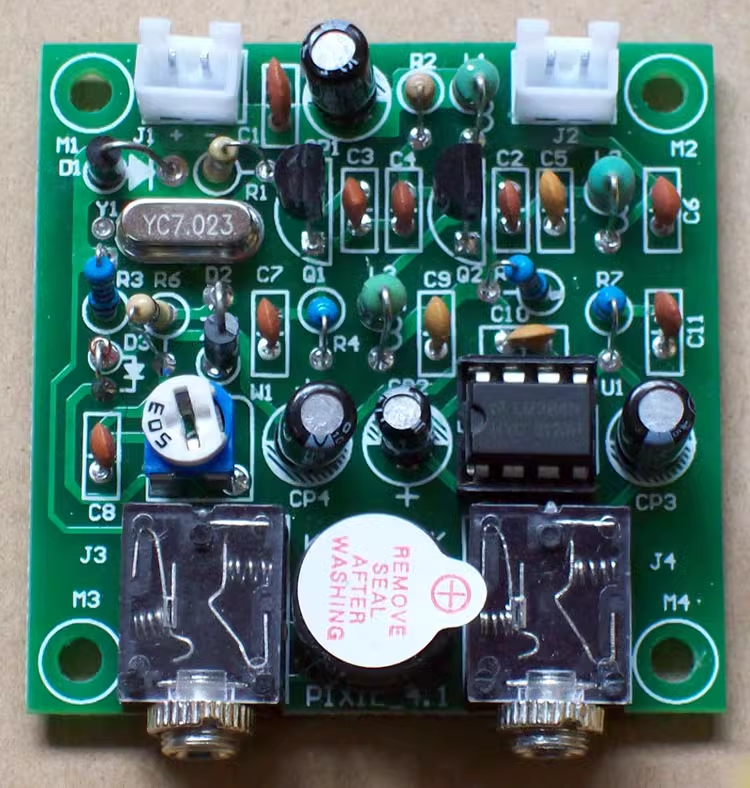

▲ 图1.2 焊接后的电路板

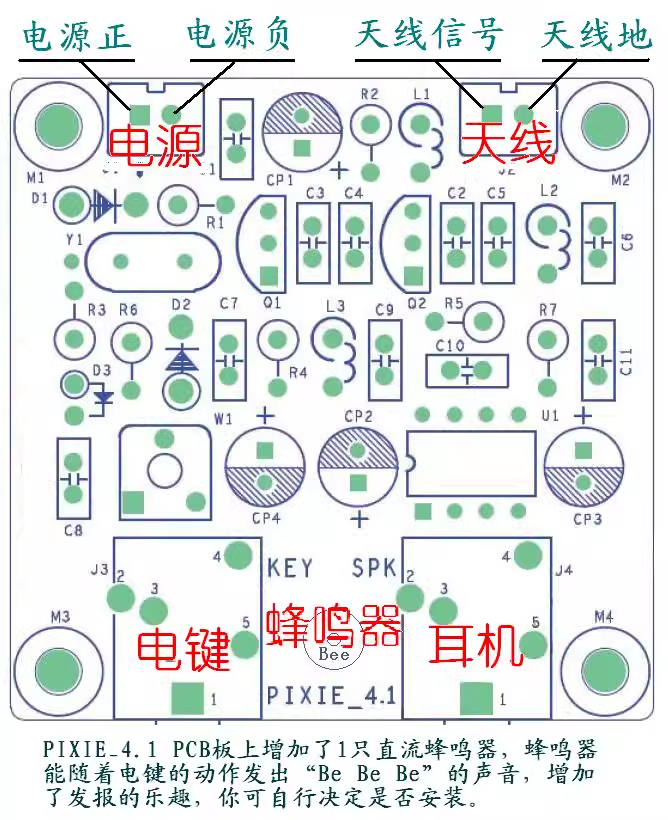

▲ 图1.3 电路板元器件分布图

一、电路组装

  根据网络上给定的焊接电路图，   利用到货的散件进行组装。  清理元器件， 进行逐步焊接。

  按照电路图焊接电路板。  好在电路板上的丝网面标注的比较清晰，  电路很快就焊接完毕。  不过有一个令人感到奇怪的是，  焊接之后， 还剩余一些电容和电阻。  也许这是为了避免在焊接的时候出现元器件丢失， 多给了一些备用器件。

二、电路测试

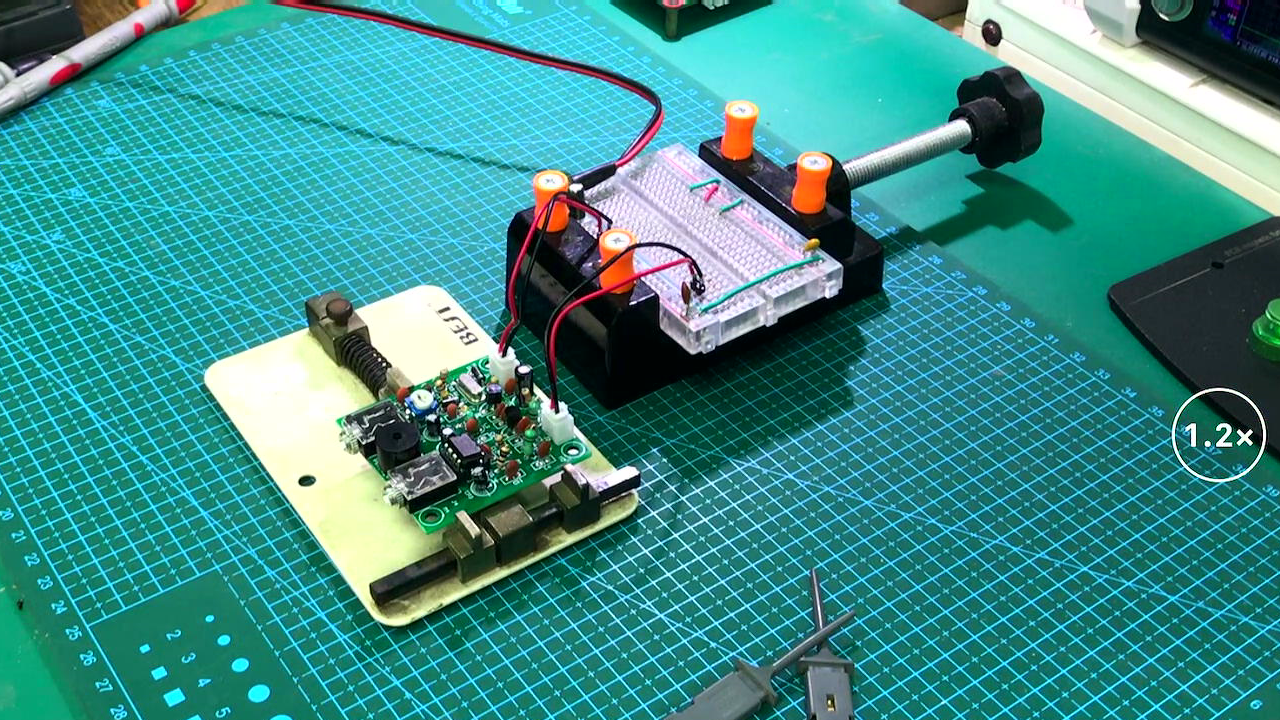

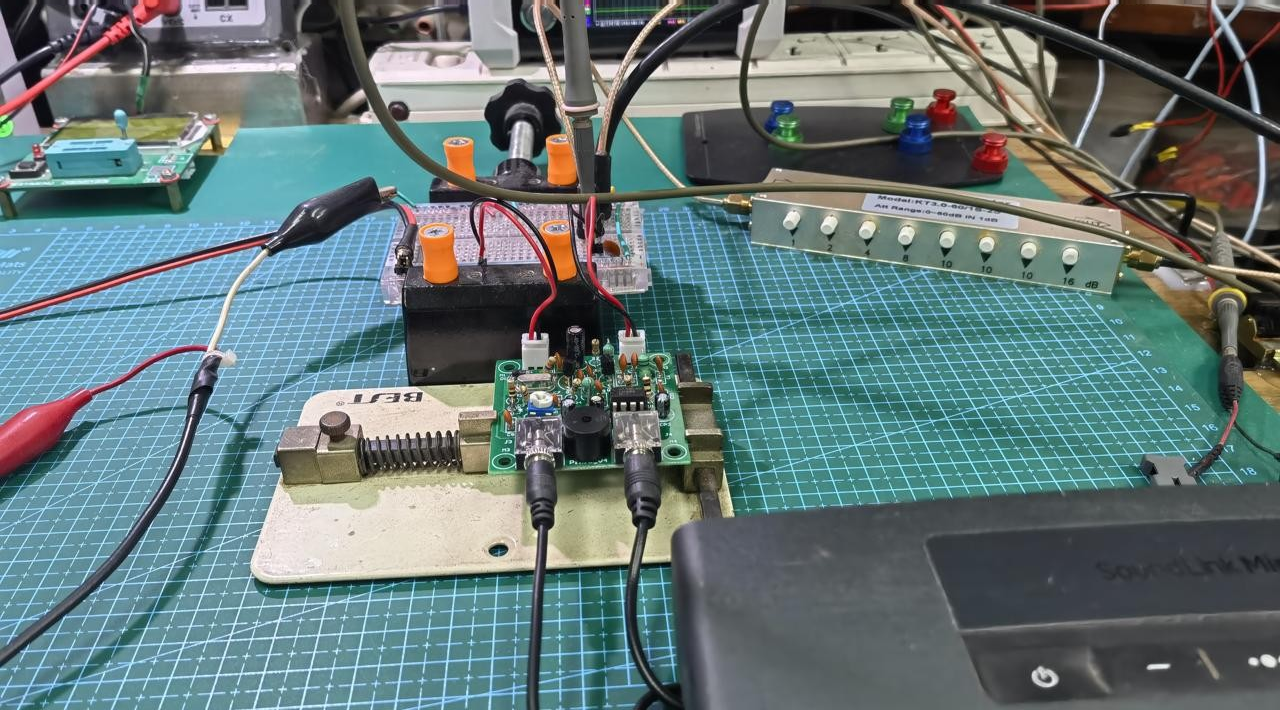

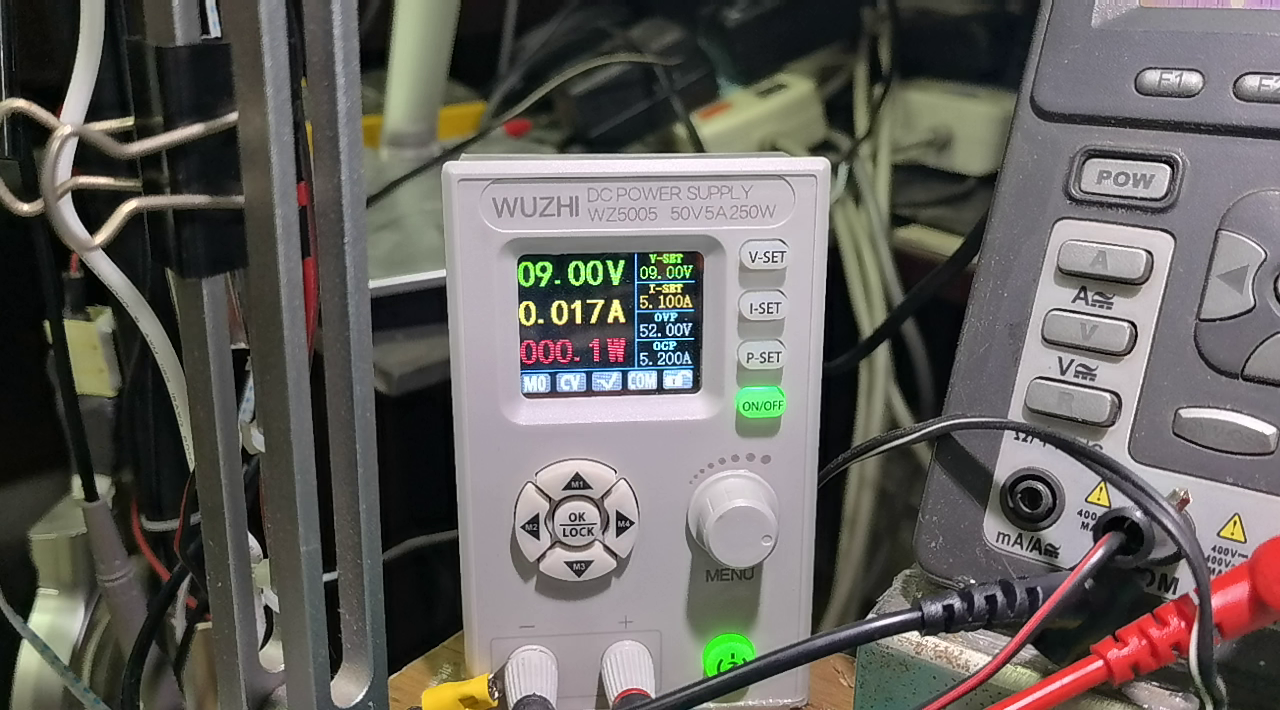

  下面通过面包板， 对焊接后的模块进行测试。  先将9V电压引入电路板。  工作电流为 17mA左右。

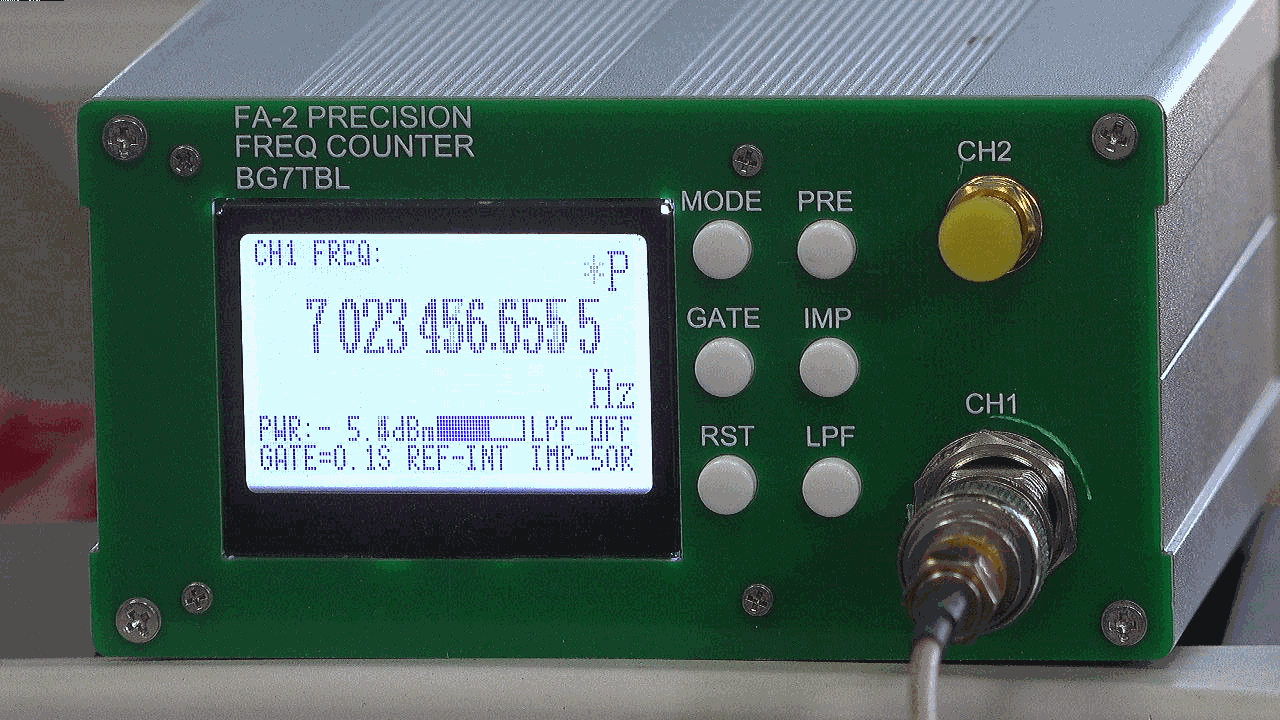

  使用示波器测量天线的输出信号，  此时，天线是空载。 输出电压的峰值大约为200mV。 对应的有效值为 140mV 左右。 利用BG7TBL 频率计测量， 信号的频率为7.023MHz， 功率为 -5.5dBm。 对应信号幅值为 120mV左右。 这与前面示波器测量的幅值接近。

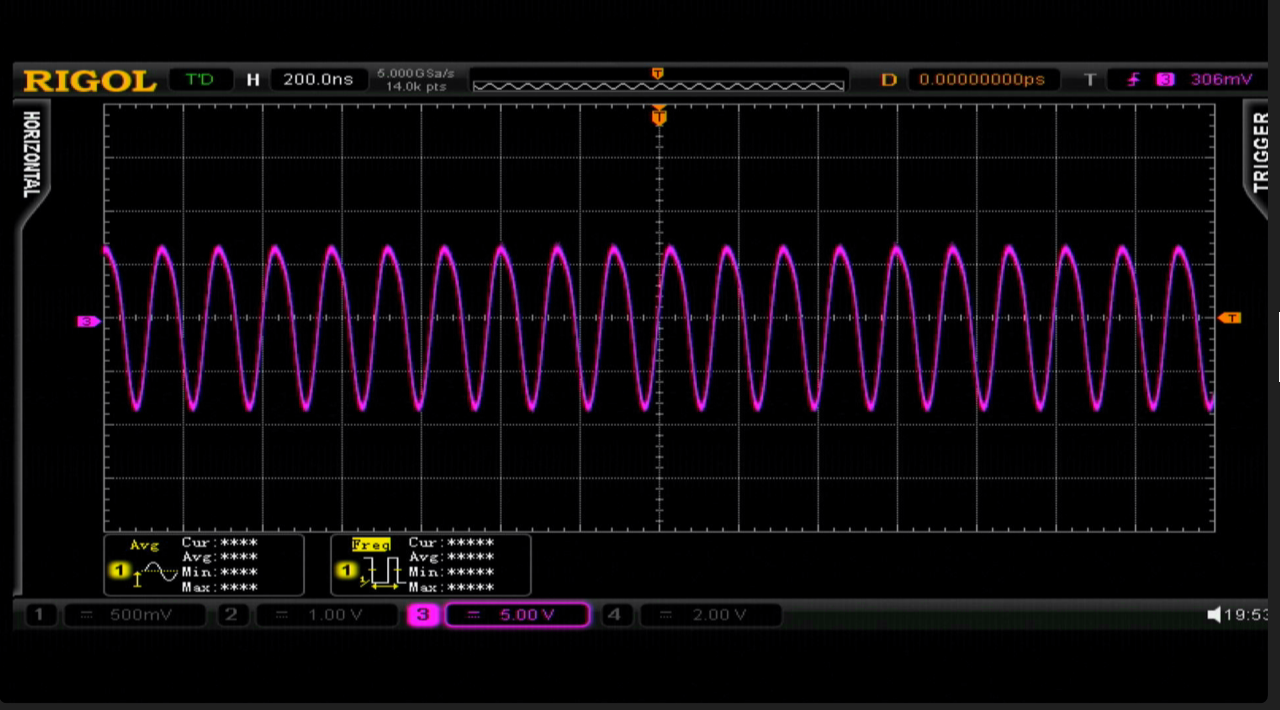

▲ 图1.2.1 空载下天线输出波形

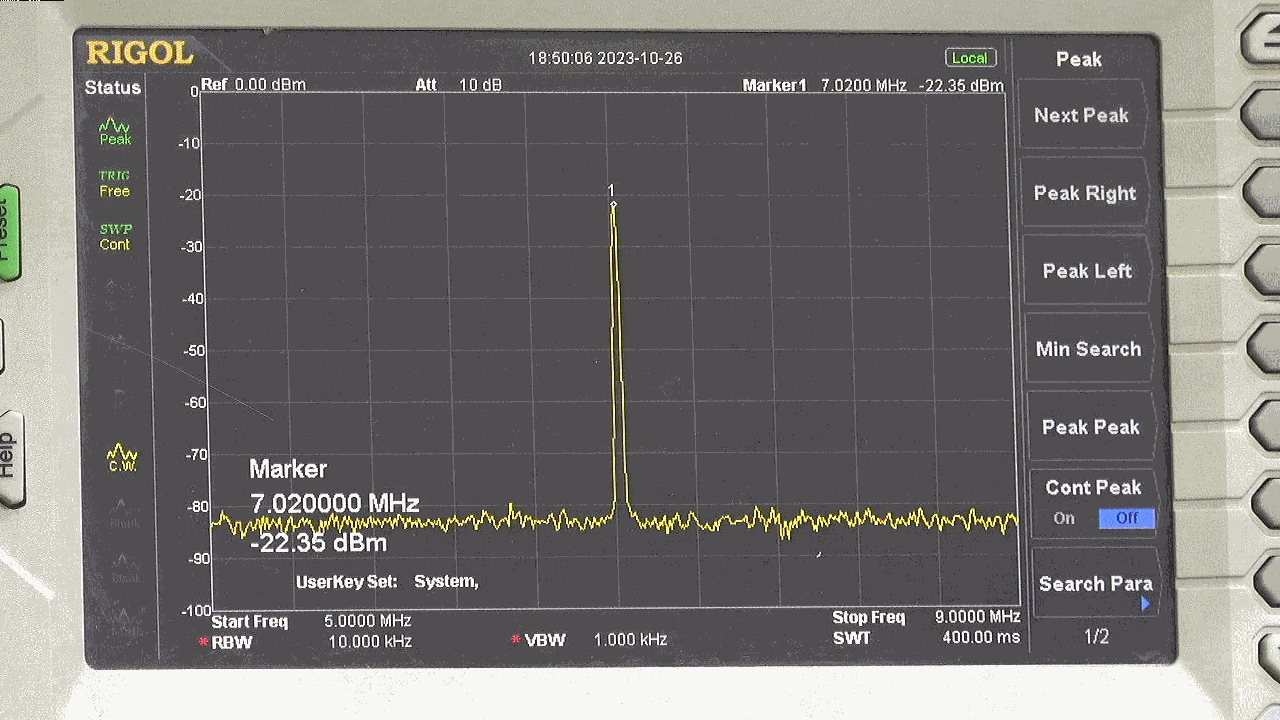

  使用插头设置模块处于发射状态。模块工作电流大约为 150mA。  通过衰减器将信号连接到频谱仪。 此时振荡波形的峰峰值达到了16V。  经过46dB衰减， 频谱仪测量信号的频谱， 峰值为 -21.7dBm。  电路输出高频功率大约为 600mW。

▲ 图1.2.2 衰减46dB之后的频谱

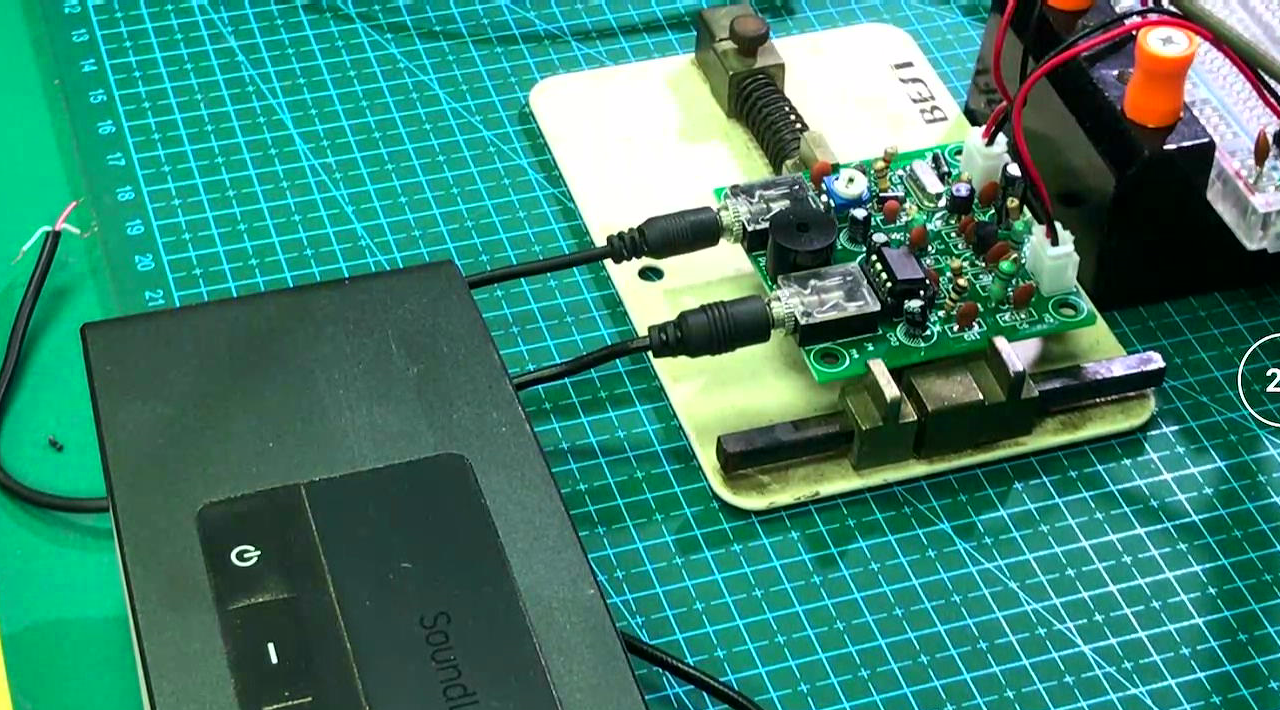

  通过耳机引线， 将无线发送接收模块耳机输出的音频信号连接到一个小型音箱。  可以听到音箱中发出轻微的沙沙流水声音。  这说明该电路的接收功能非常灵敏。 ·另外， 在发送模式， 输出音频处在静音状态。



※ 总  结 ※

---

  本文记录了对PIXIE 无线发送和接收电路的调试过程。  该电路原理简单， 工作可靠。  基本上无需调试便可以能够正常工作。

---
