01 同轴电缆

---

一、前言

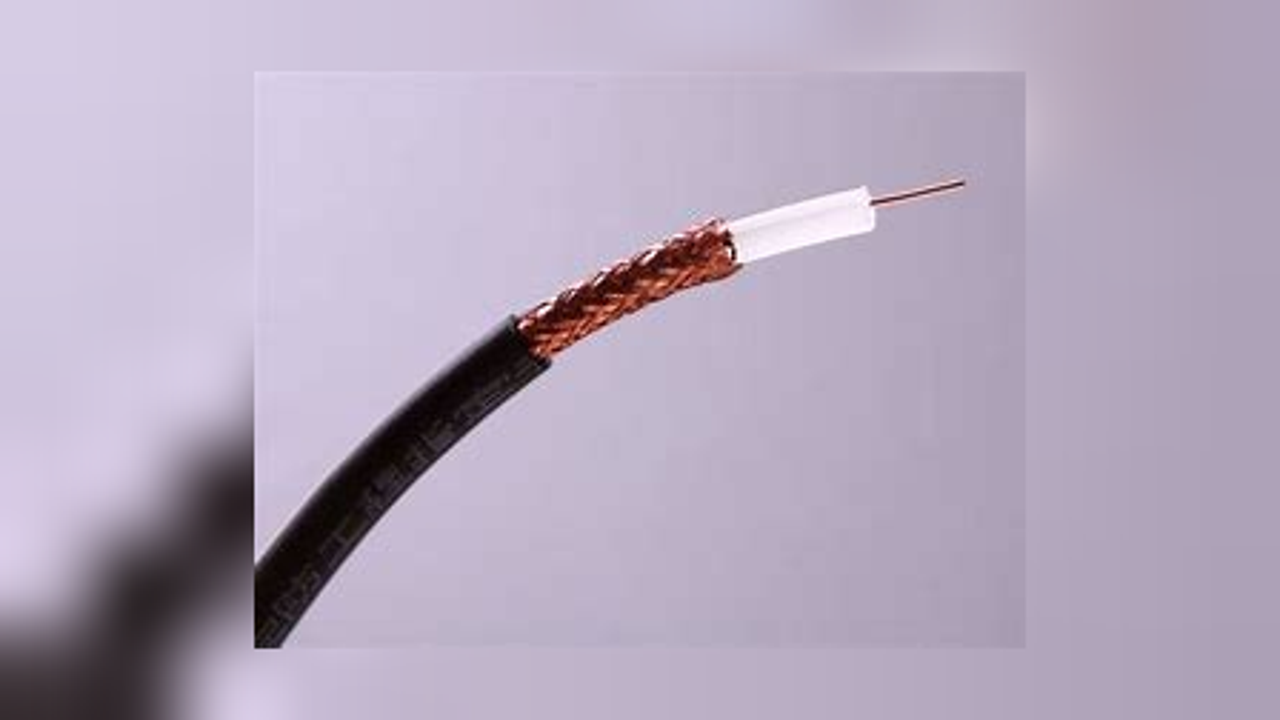

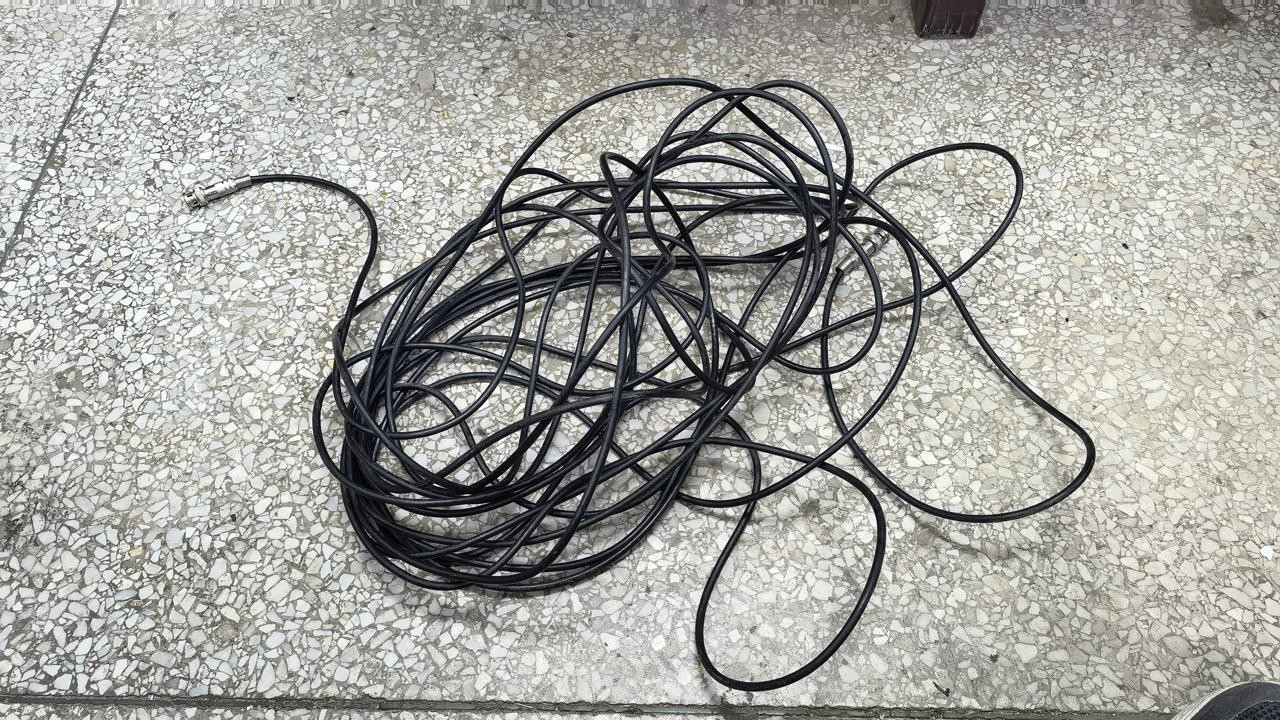

  这里有实验室的一卷很长的同轴电缆。  特征阻抗为 50欧姆。  通过测量， 它的长度大约为 15.2米。 使用这种激光测距仪测试的。  同轴电缆包括有中心导线和外部的金属屏蔽层。  因此， 在中心线与外部屏蔽线之间， 会存在电容。  如果将另外一端短路，  那么另外一端中心导线与屏蔽线之间是一个回路， 也存在电感。 ·下面就想通过手持电桥对这个参数进行测量。 看一下具体数值是多少？

同轴电缆参数：

长度：15.2米
特征阻抗：50欧姆

二、测量结果

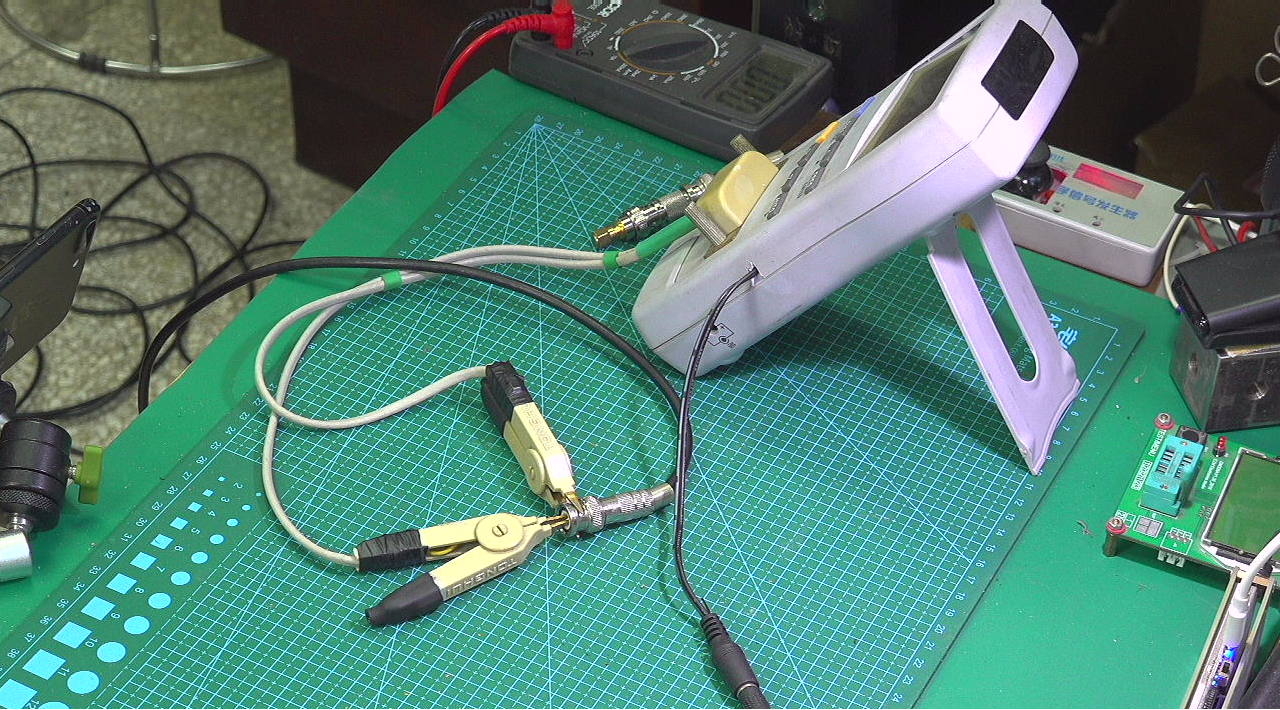

  首先测量中心导线与屏蔽线之间的电容。 另外一端断开。  在 100Hz 下， 测量结果为 1.6纳法左右， 数值不太稳定。  在 1000Hz 下， 对应的数值为 1.1纳法。  在 10kHz 下， 电容为 1.09纳法左右。

电容电感	100Hz	1000Hz	10000Hz
电容	1550pf（不稳定）	1100pf	1090pf/0.002
电感	102H	88mH/0.008	870uH、0.085
电阻	4.83	4.74	4.72

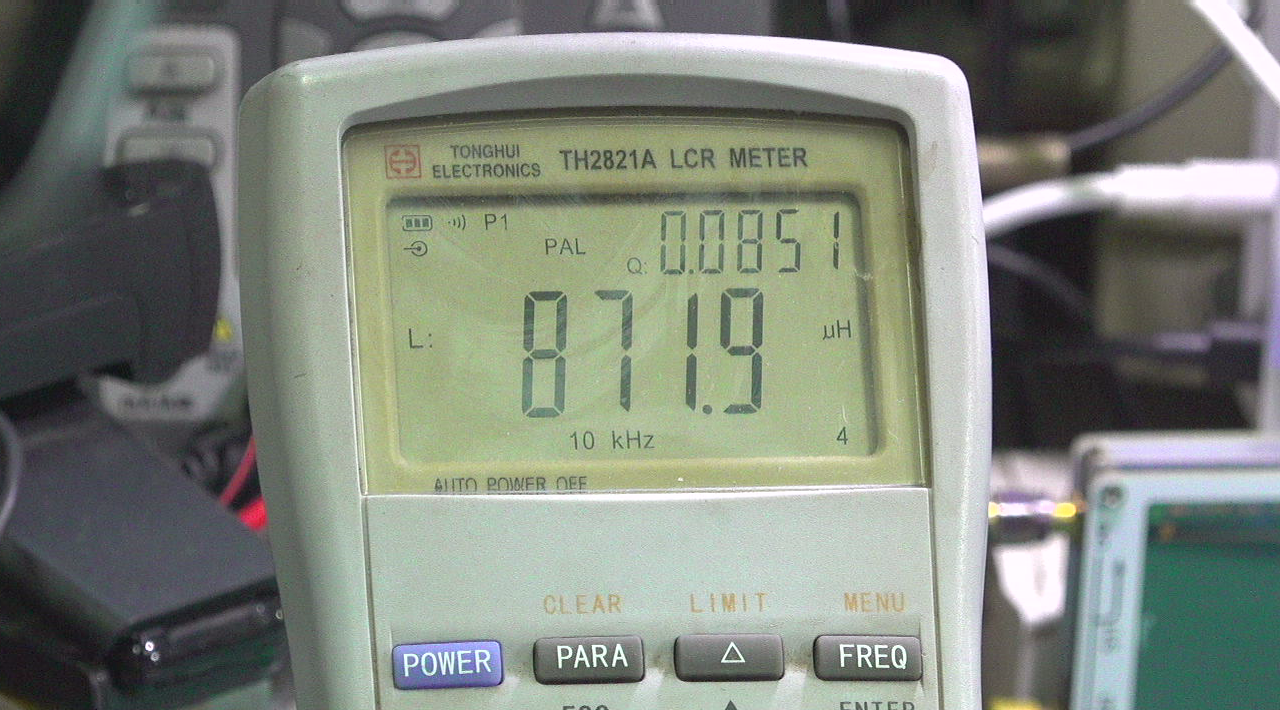

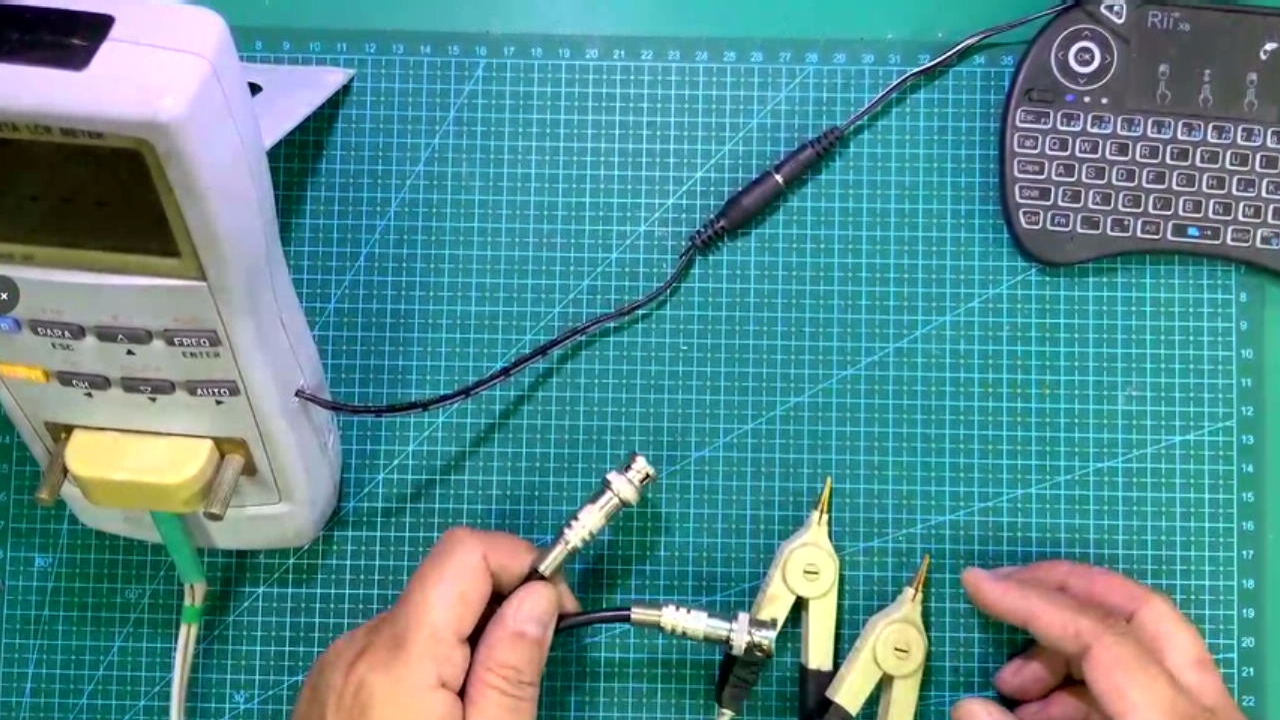

  下面在另外一端使用短路接头对其进行短路。 开始的时候使用是 50欧姆终端， 后来更换成短路子。   利用 100Hz 测量另外一个端口的电感， 居然显示为 10亨左右， 显然这个数值不是合理的数值。  利用 1000Hz 测量， 显示的数值为 88 mH 左右。  利用 10kHz 测量， 这个数值变成 0.88mH。 显然， 随着频率的增加， 对应的电感读数也成倍数的降低。 这应该是因为回路中电阻太大。 可以看到 在 10kHz 下， 对应的 Q值只有 0.08左右。



※ 总  结 ※

---

  本文记录了使用手持电桥测量同轴电缆的电气参数。  15米长， 特征阻抗 50欧姆的同轴电缆。 电芯与屏蔽线之间的电容大约 1nF。  一端短路后， 另外一端测量大约电阻为 4欧姆。  由于这个电阻很大， 所使用电感测量的数值就不准了。  这也说明这种测量方法存在着缺陷。

---
