HCNR201A简易高速模拟信号隔离电路

B站相关视频



01 模拟隔离电路

---

一、前言

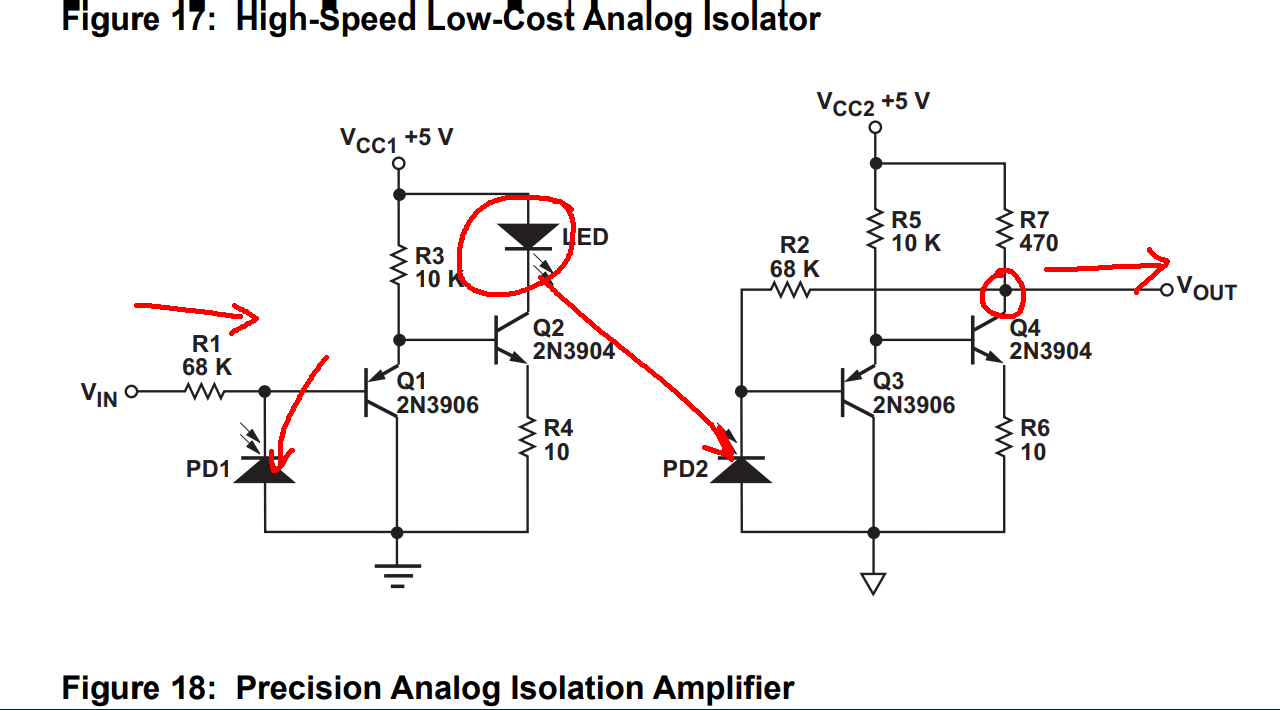

  这个电路是在 HCNR201A数据手册中给出的简易高速模拟信号隔离放大电路。 信号从R1 引入发送端。  信号经过Q1 Q2 放大之后， 影响了两个光电二极管输出电流。  隔离信号经过 Q3 Q4 放大之后从 Q4的集电极输出。 下面通过搭建实际电路进行测试。

二、电路制作

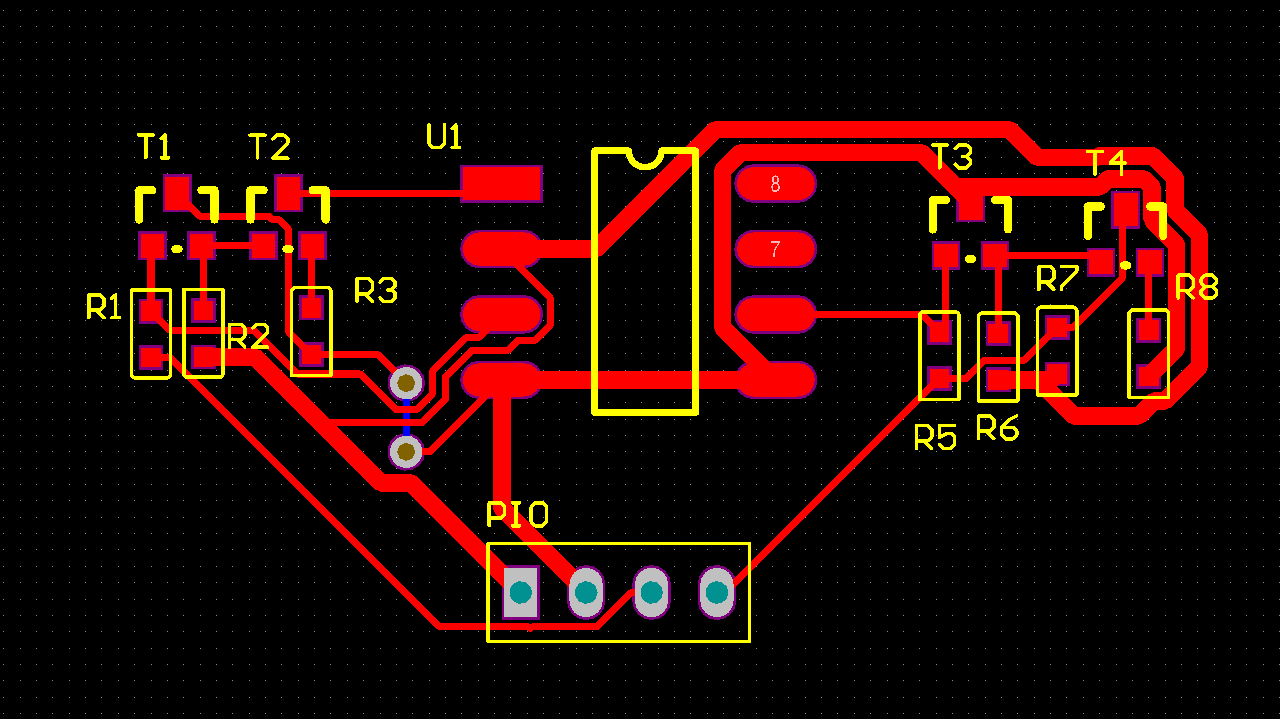

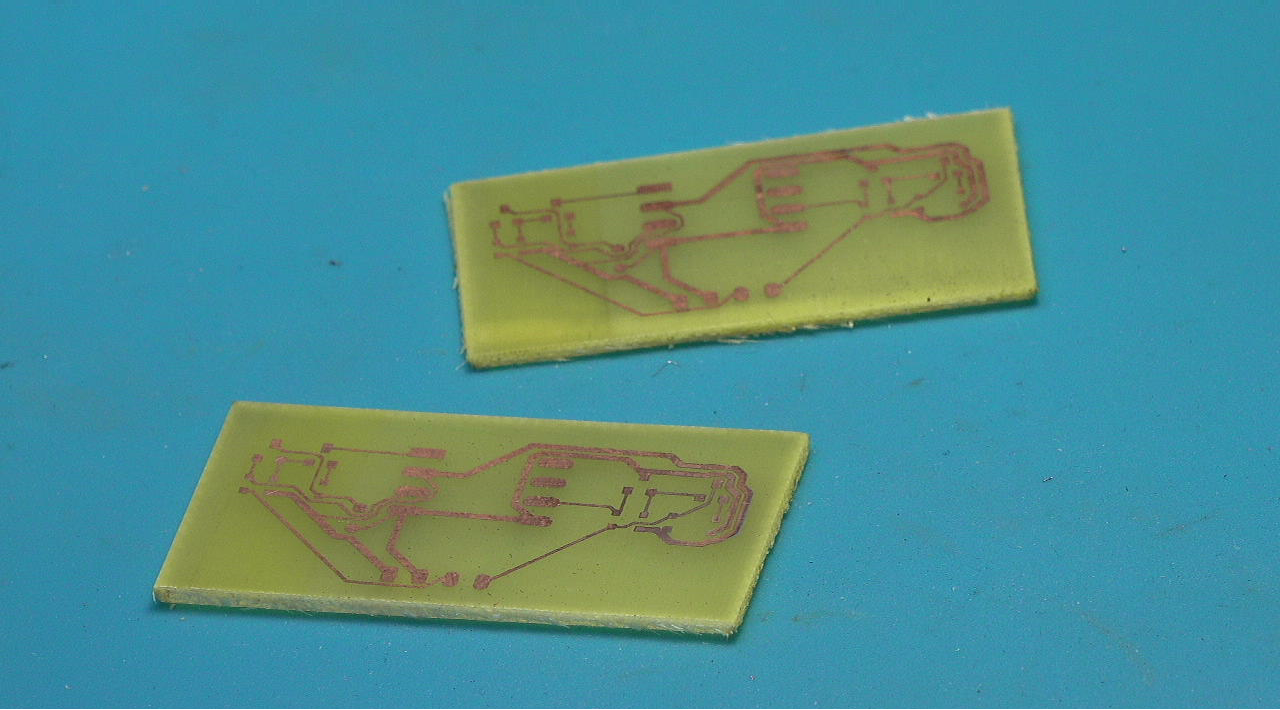

  根据数据手册绘制测试电路图。  设计单面制版的电路图。 一分钟后得到测试电路板。  检查之后， 电路板完美无缺。 接下来焊接该电路板。 通过它的4PIN接口在面包板上进行测试。

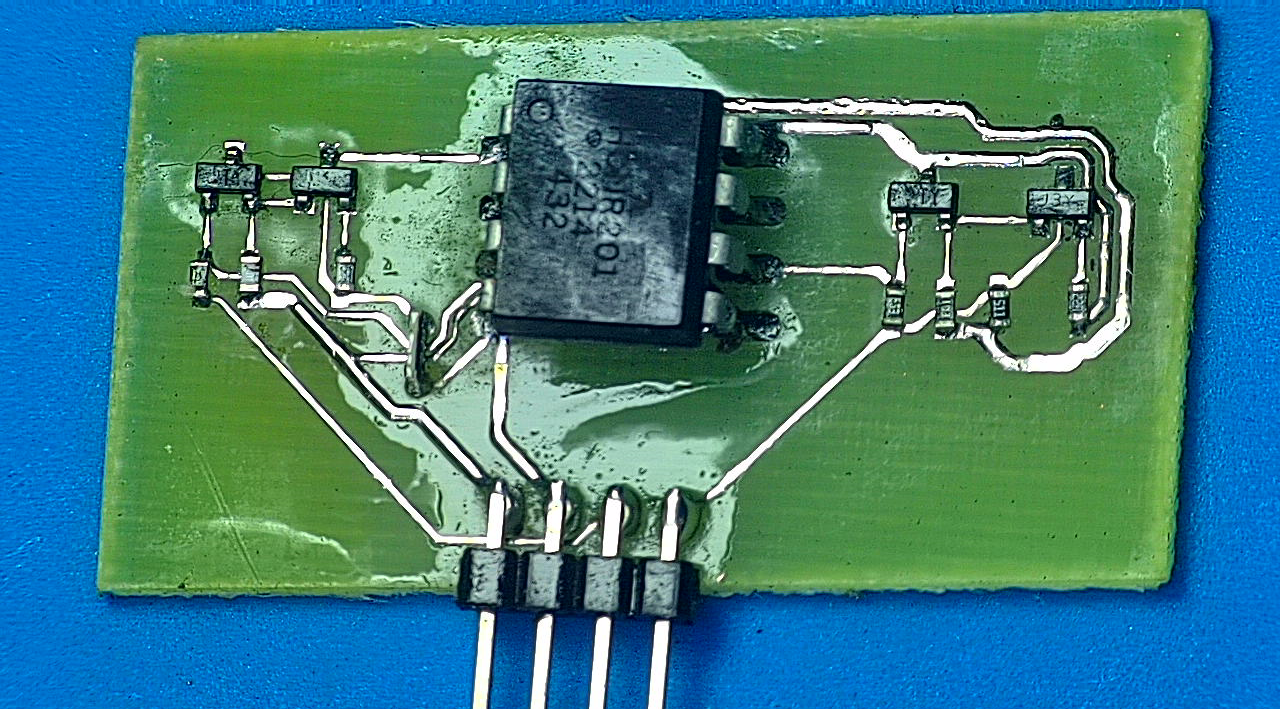

  焊接电路板。  由于是表贴元器件， 所以电路焊接比较容易。  其中包括一个跳线， 使用 0 欧姆电阻实现跳线。

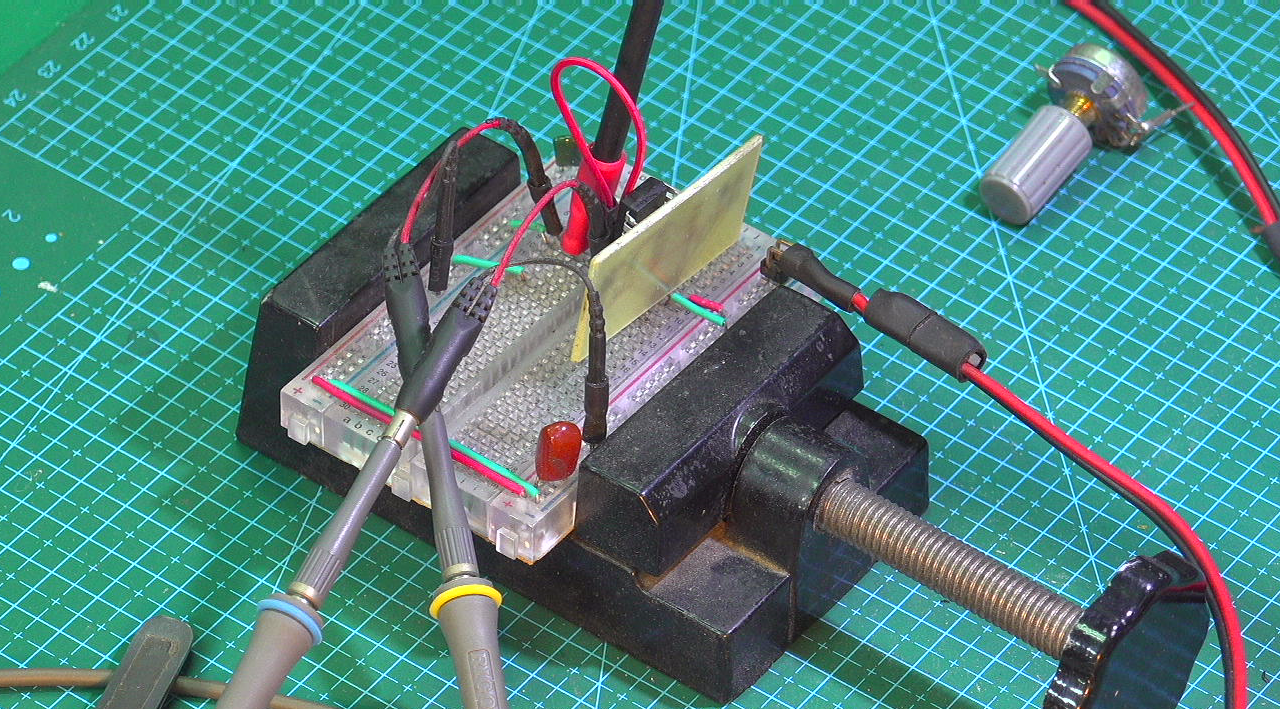

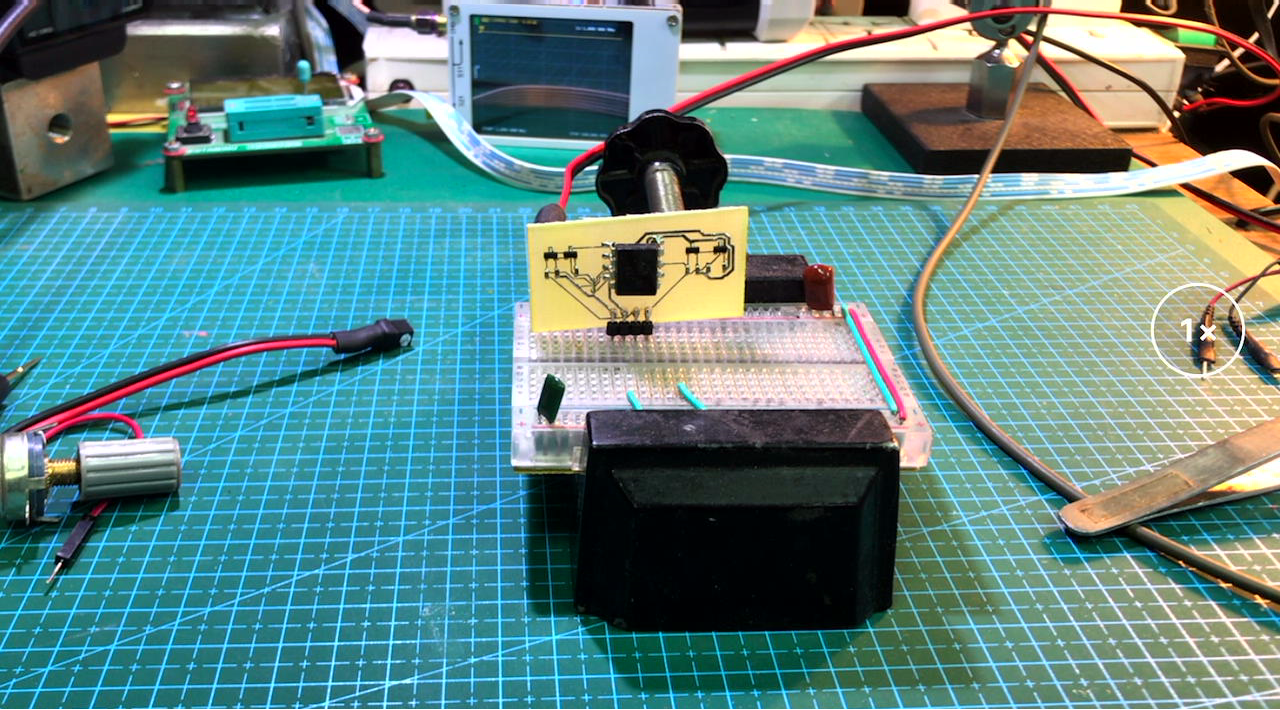

  将测试电路板放置在面包板上，  这样便于引入电源和测试信号。  提供给电路工作电源为 5V。 下面接入信号进行测试。

三、电路测试

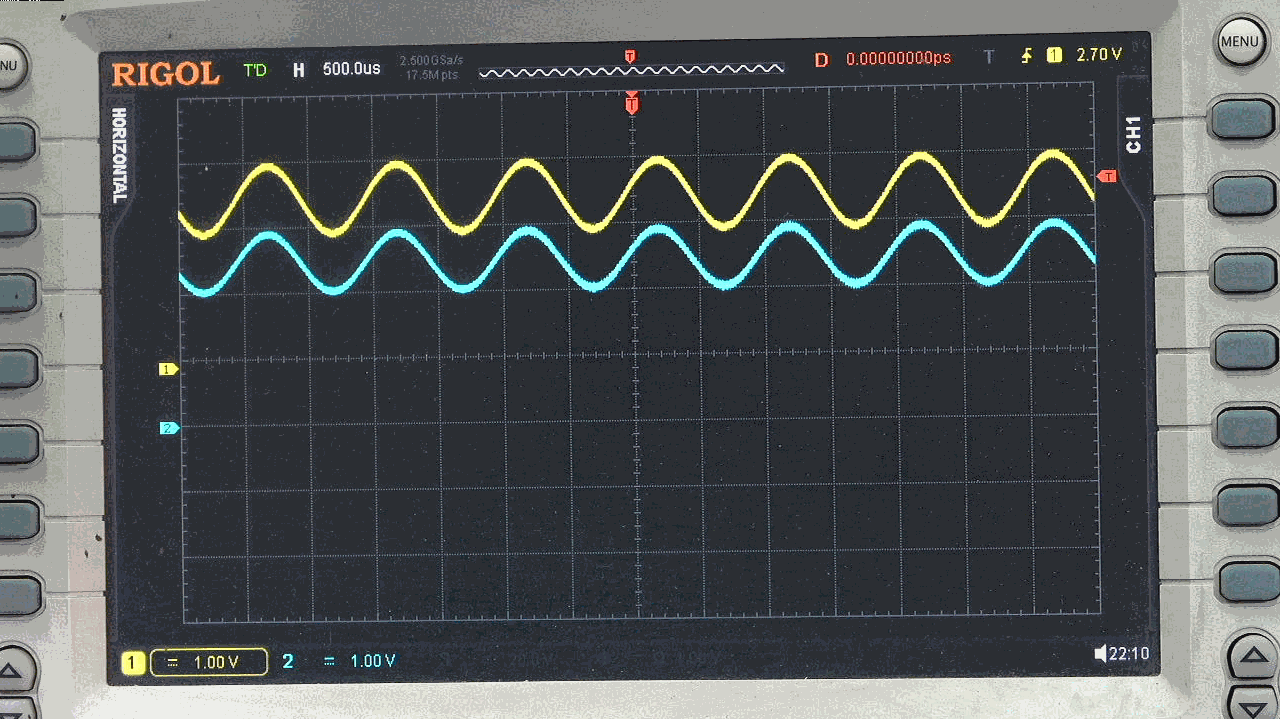

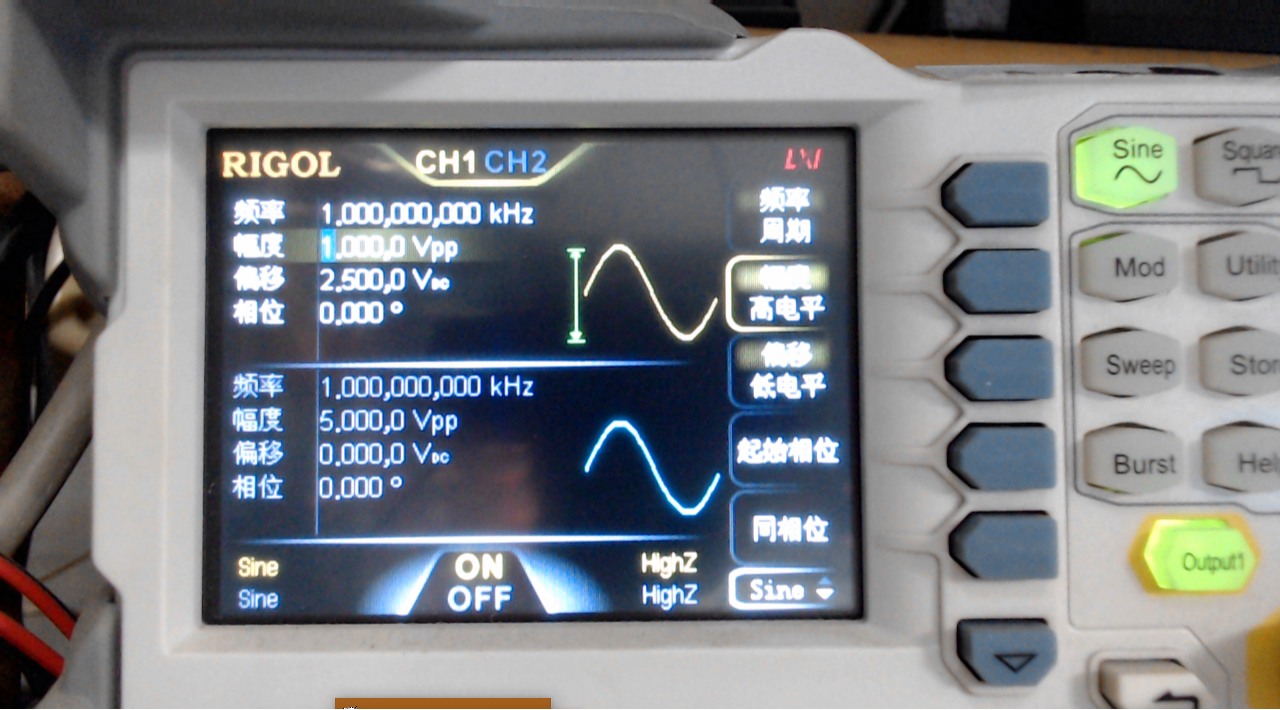

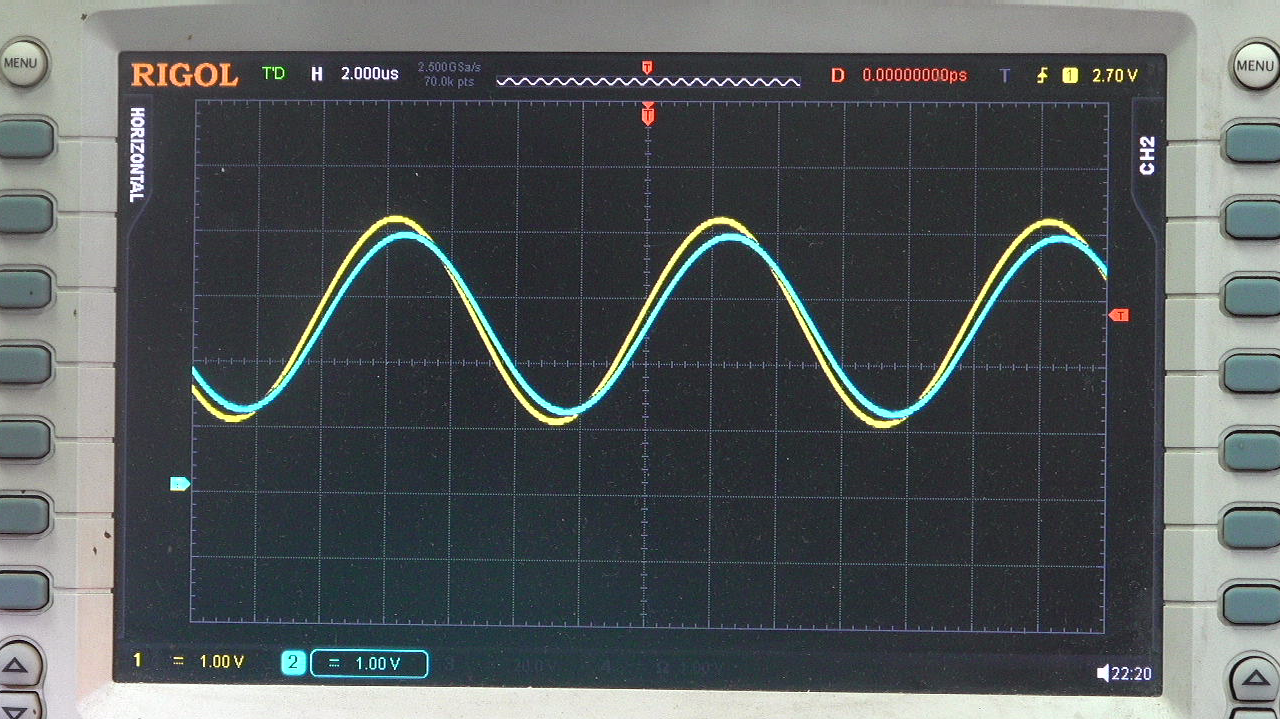

  使用DG1062产生1kHz， 平均值为 2.5V , 峰峰值为1V的正弦波信号。 直接引入电路输入端。  电路静态电流为 14.62mA。  测试电路的输入输出信号。  可以看到电路输出信号与输入信号是相同的。  信号的均值和幅度都相同。

▲ 图1.3.1 输入输出信号

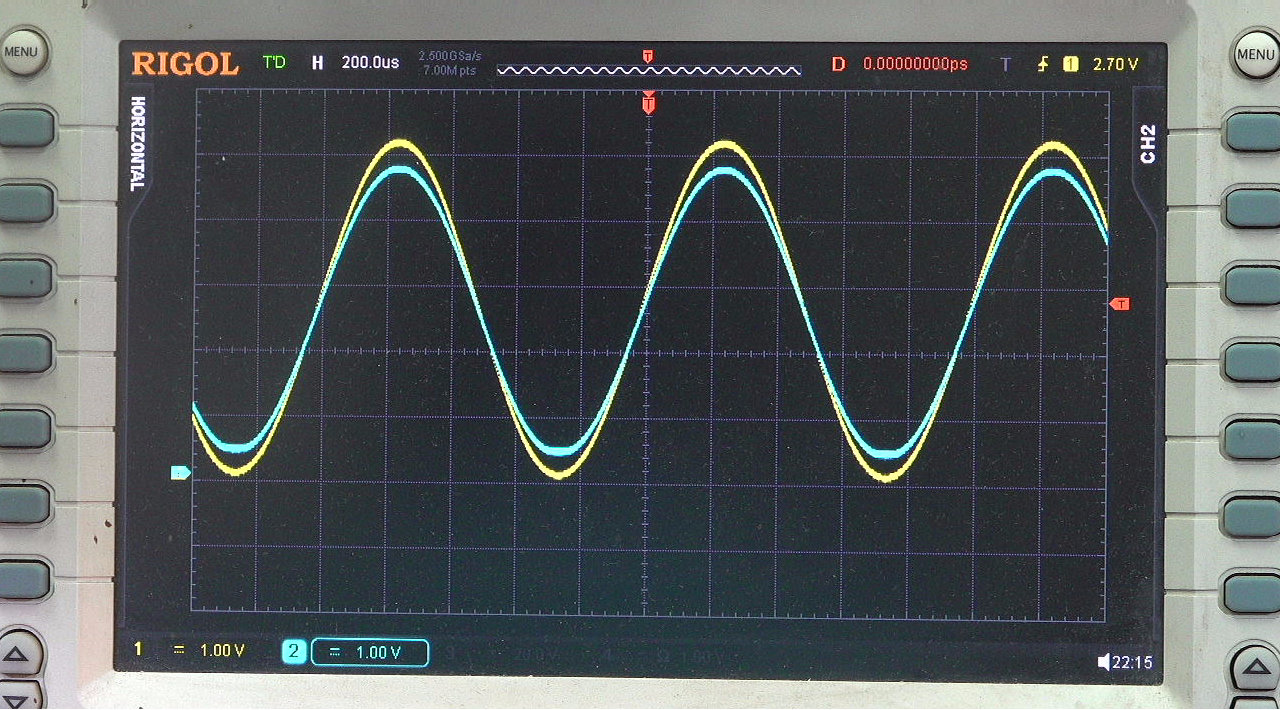

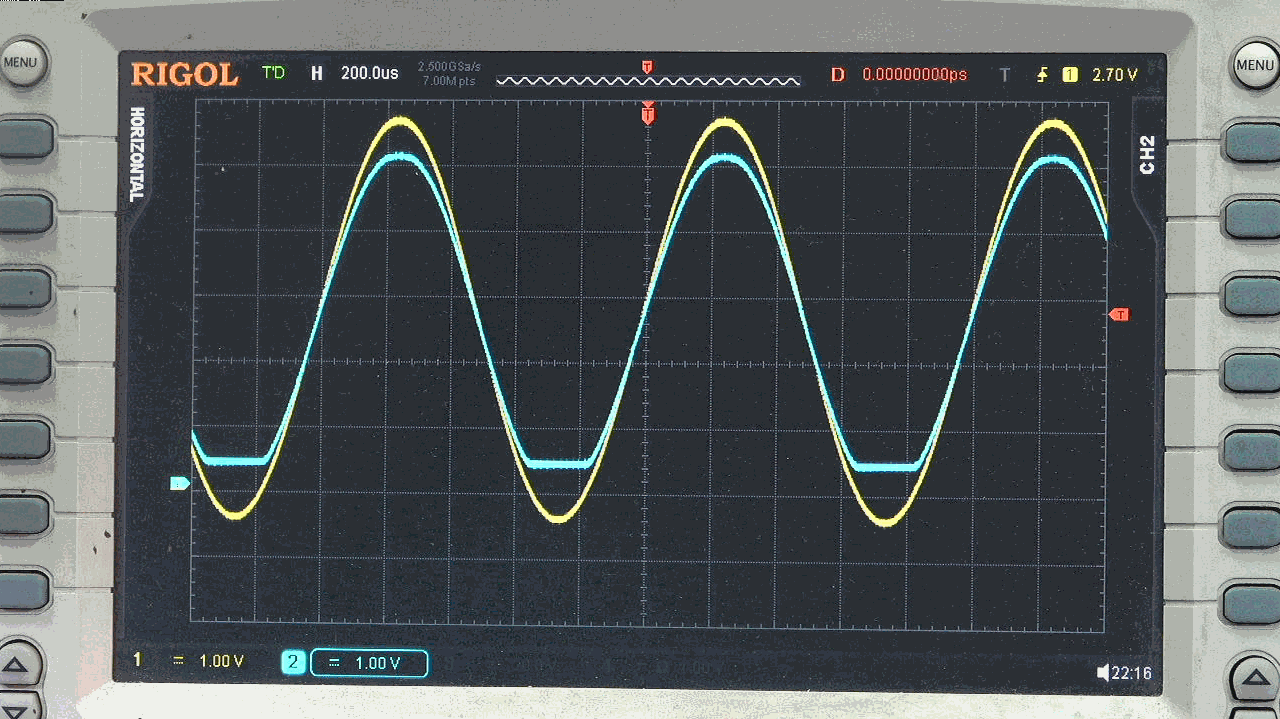

  输入峰峰值为 5V的信号。 可以看到输出信号幅度比输入略小。  在输入峰峰值 4V信号情况下， 输出信号依然比输入信号小。 这说明电路输入输出之间的比例小于1。  输入峰峰值为 6V 的信号。  输出信号的最低值被限制在0.4V。  最高值几乎可以达到 5V， 即工作电源。

▲ 图1.3.2 大信号输入输出关系

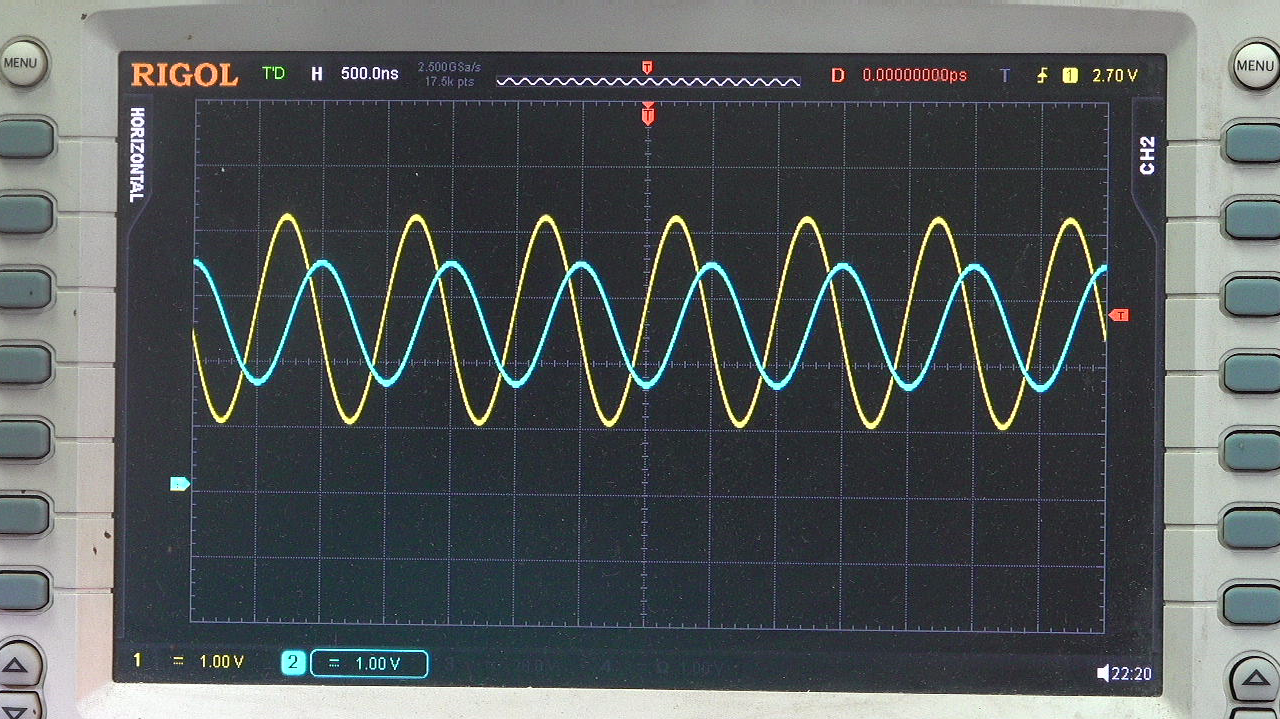

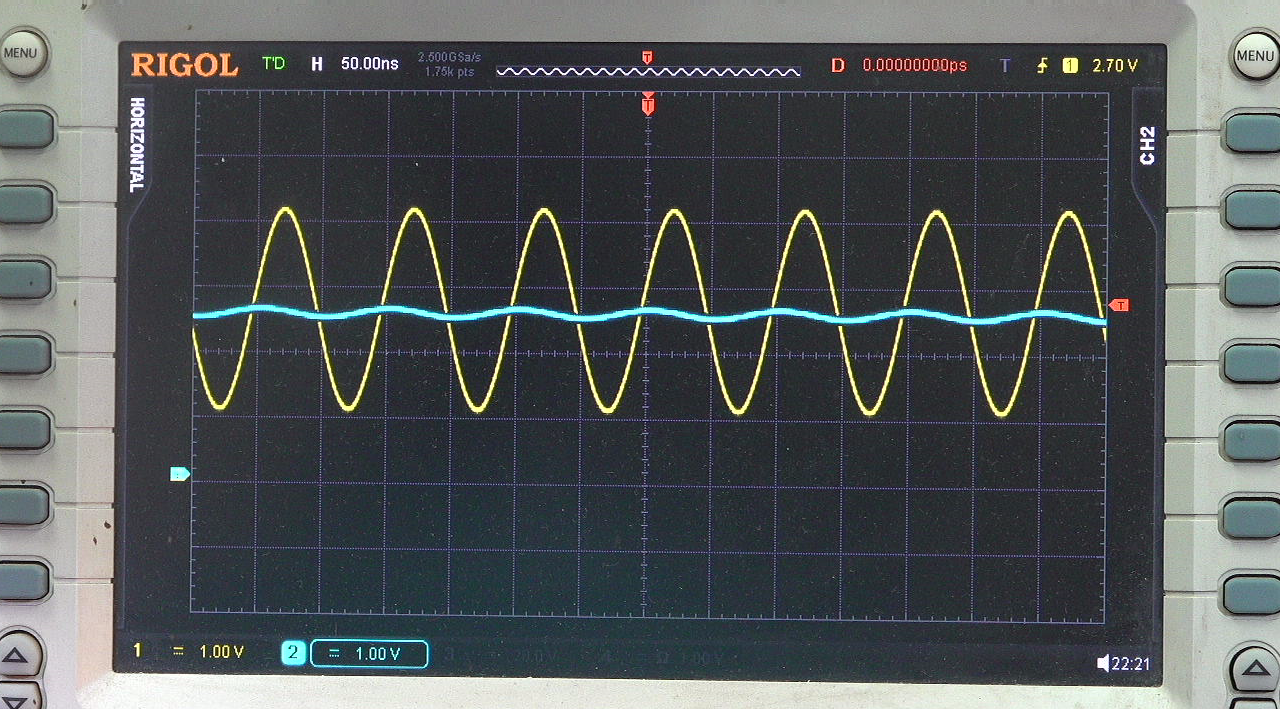

  将输入信号频率改为 100kHz， 输出信号幅度没有太大的变化，  将输入信号频率提高到 1MHz， 输出信号幅度降低了。 相位落后了大约90度。  将输入信号频率提高到 10MHz， 输出信号幅度降低了大约 10倍。



※ 总  结 ※

---

  本文测试了HCNR201A 简易模拟信号隔离电路。  输入输出之间的比例接近于1。  对于 100kHz 以下的信号几乎没有衰减。 电路的频带宽度能够接近于 HCNR201A本身的带宽，  也就是 1MHz。 这个电路比起基于运放搭建的模拟隔离电路， 它的速度很快。

---
