测试一下 LM3940 三端稳压器

NULL



01 LM3940稳压器

---

一、前言

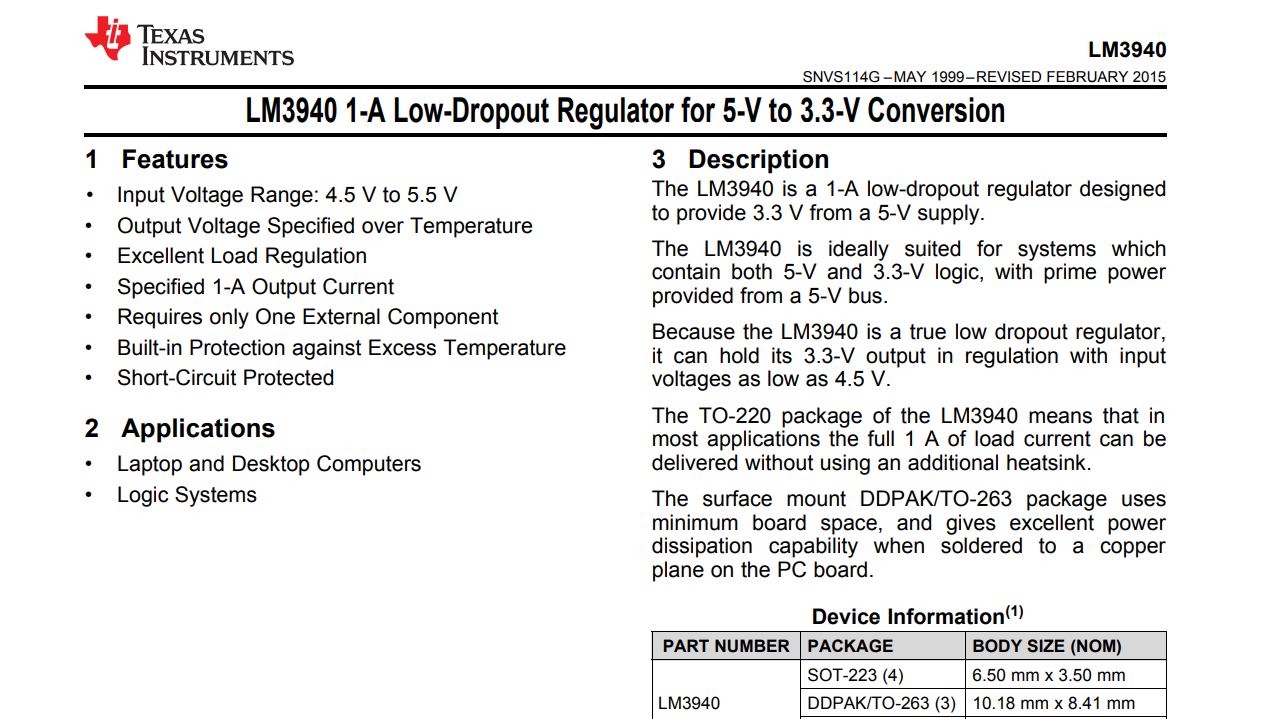

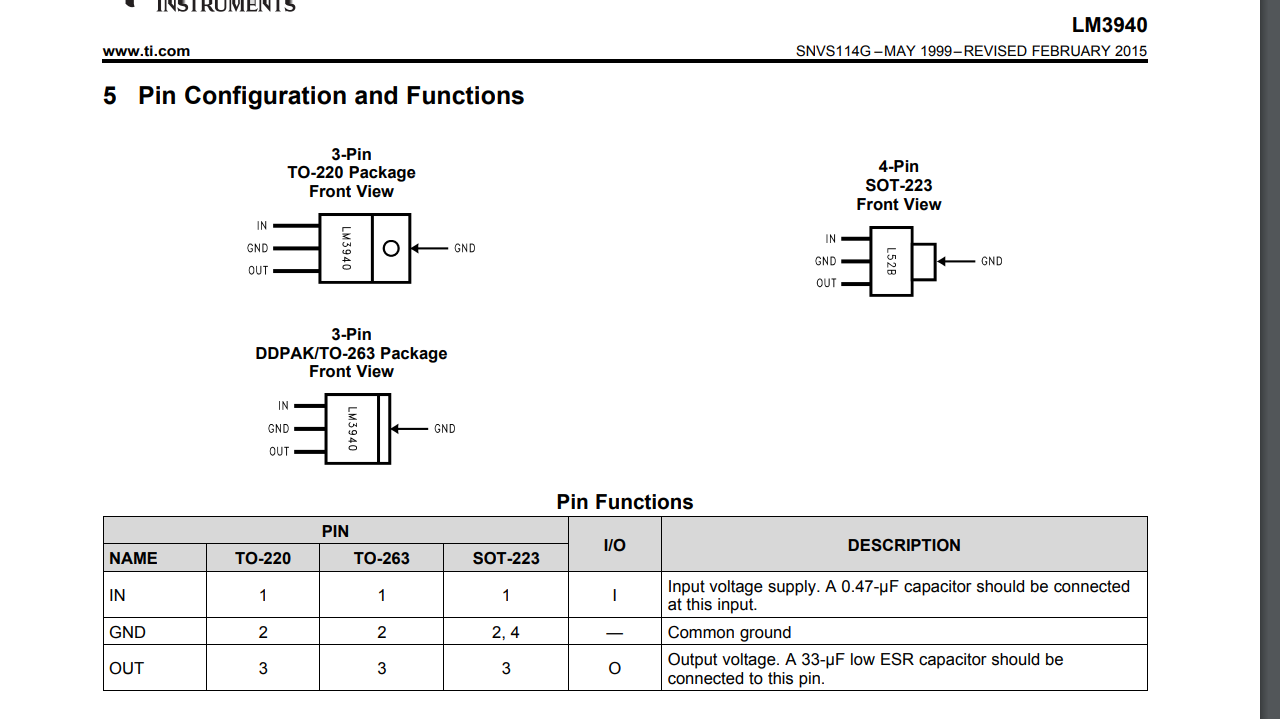

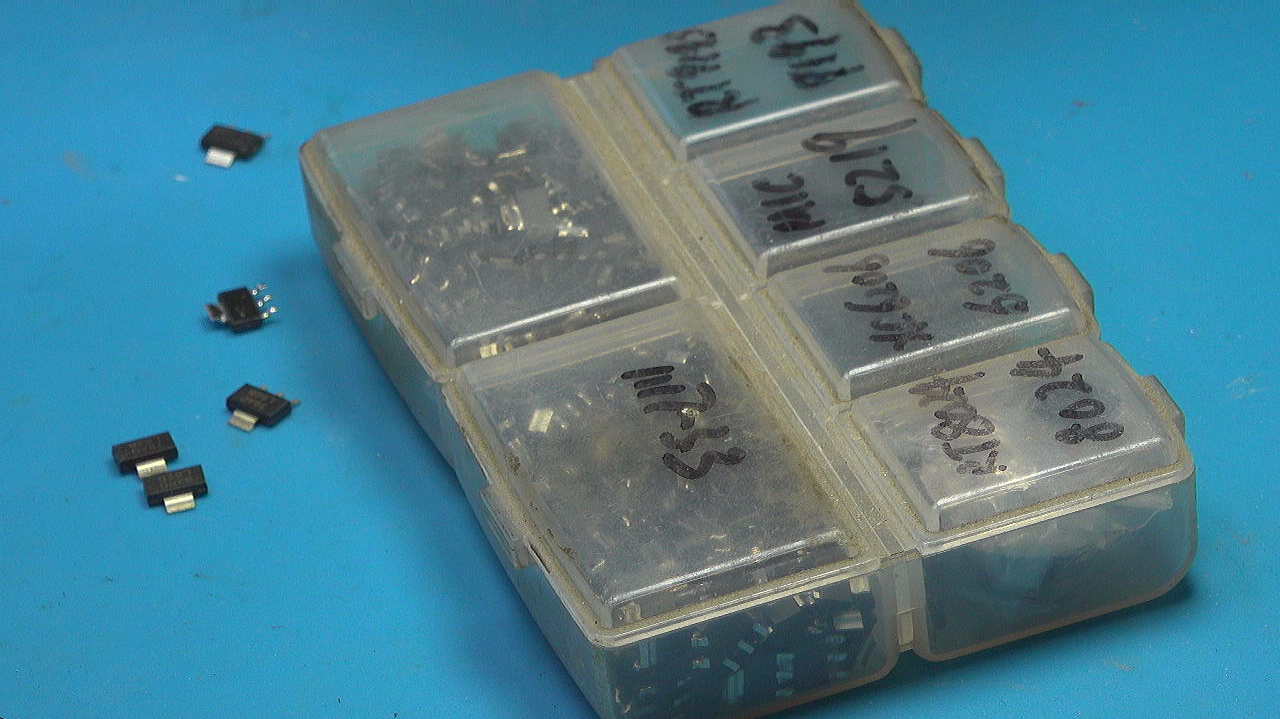

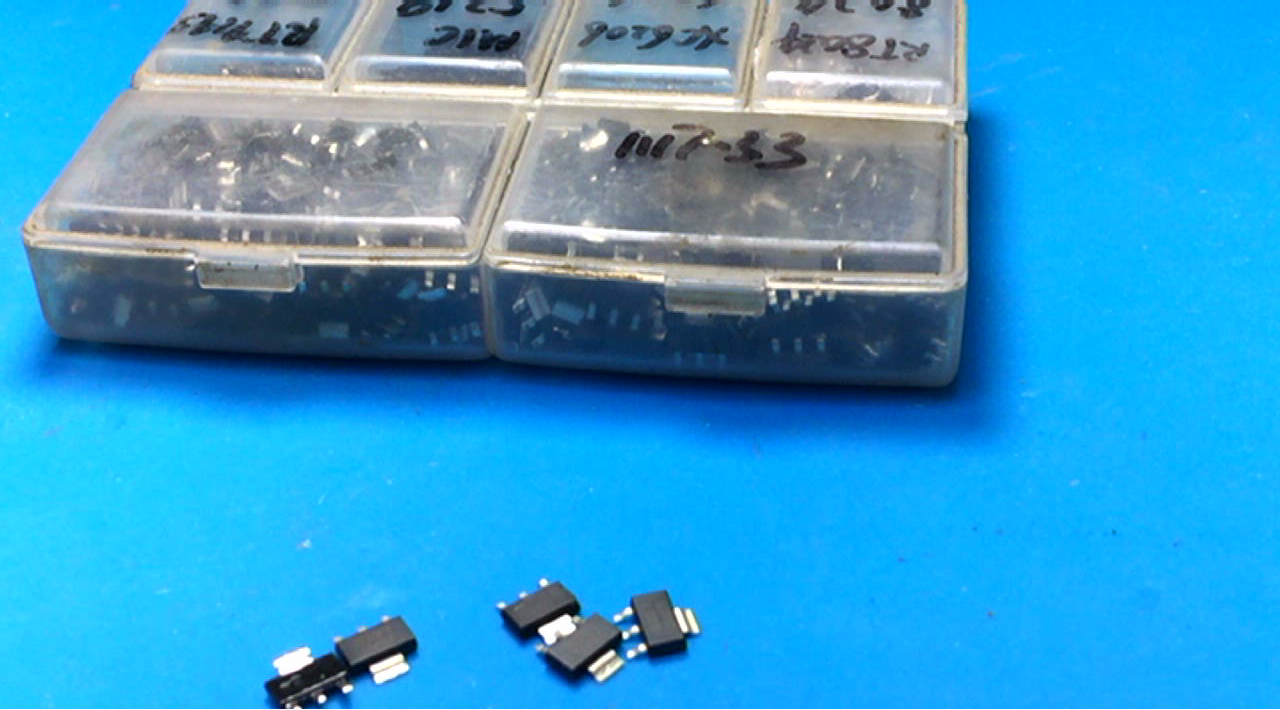

  近期在制作电路板时， 使用到1117 三端稳压器。 不知道在什么时候， 器件盒子中多出了一些相同封装，  但型号不同的器件。  器件标称信息为 L52B。  网络上检索到这种标示为 LM3940， 这也是一种 3.3V的低压差稳压芯片。  它的管脚和 1117 三端稳压不太一样。  下面通过实验测试一下究竟是否为该芯片。

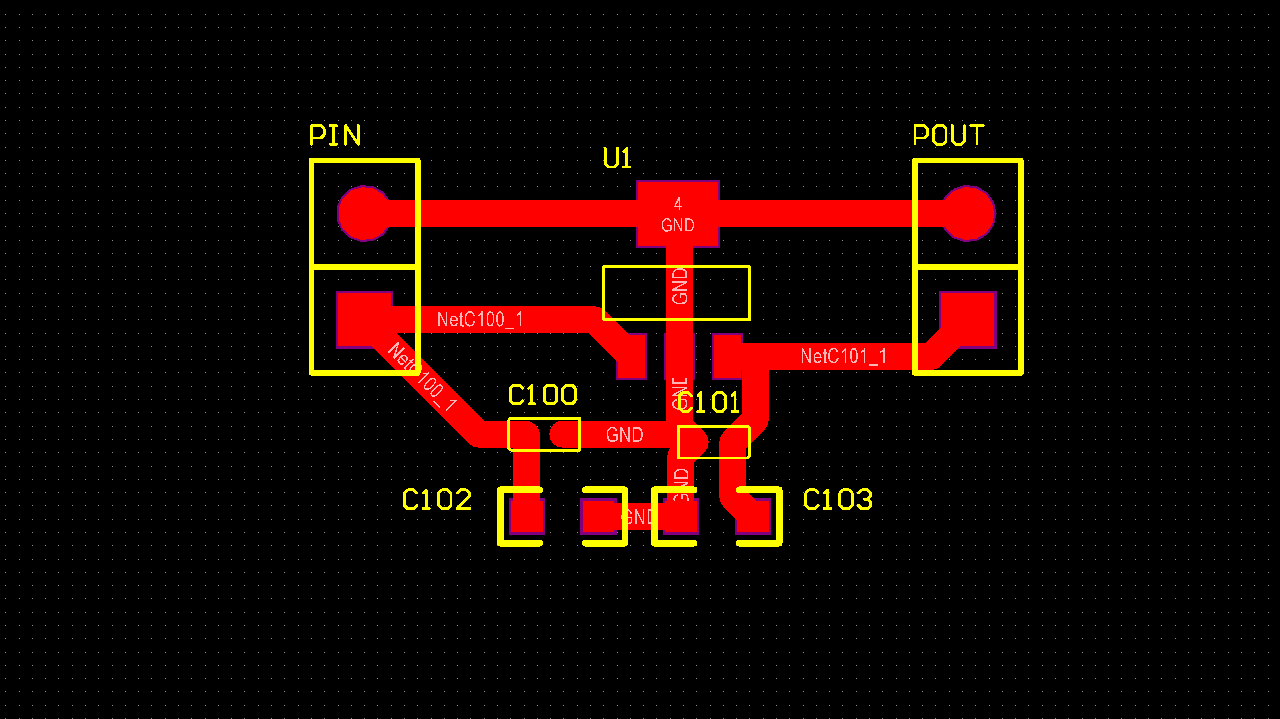

二、制作测试电路板

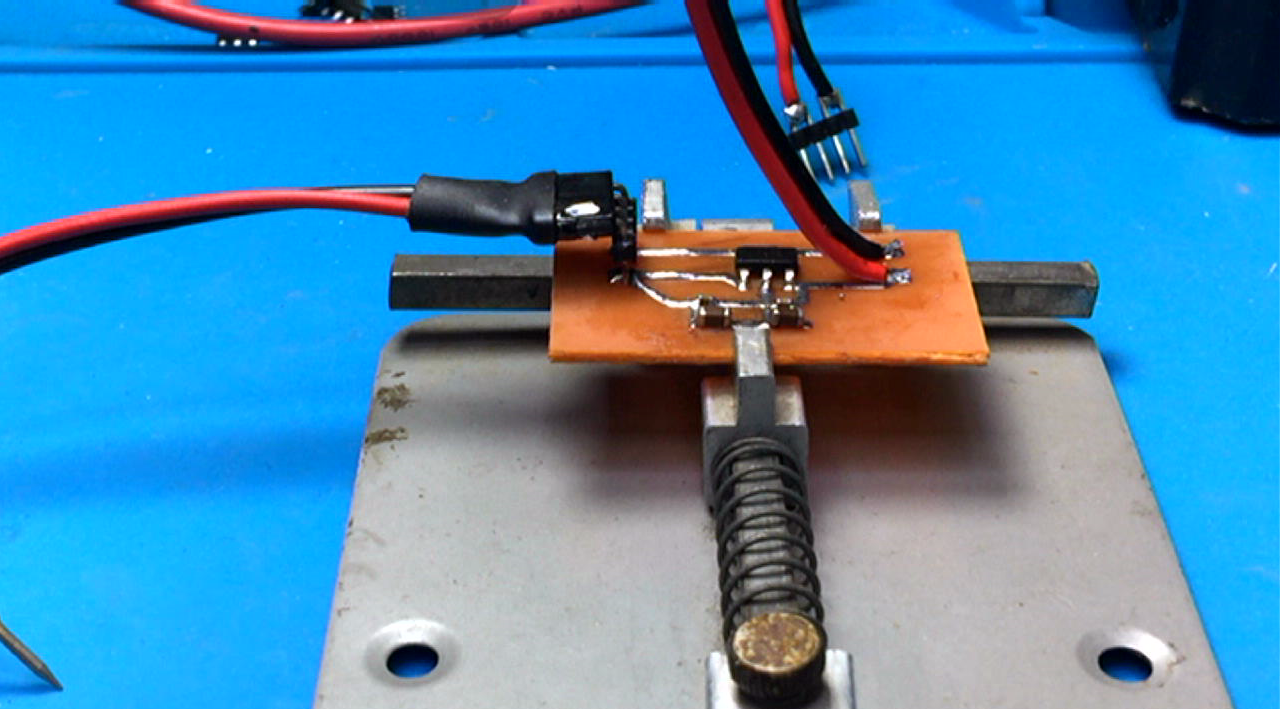

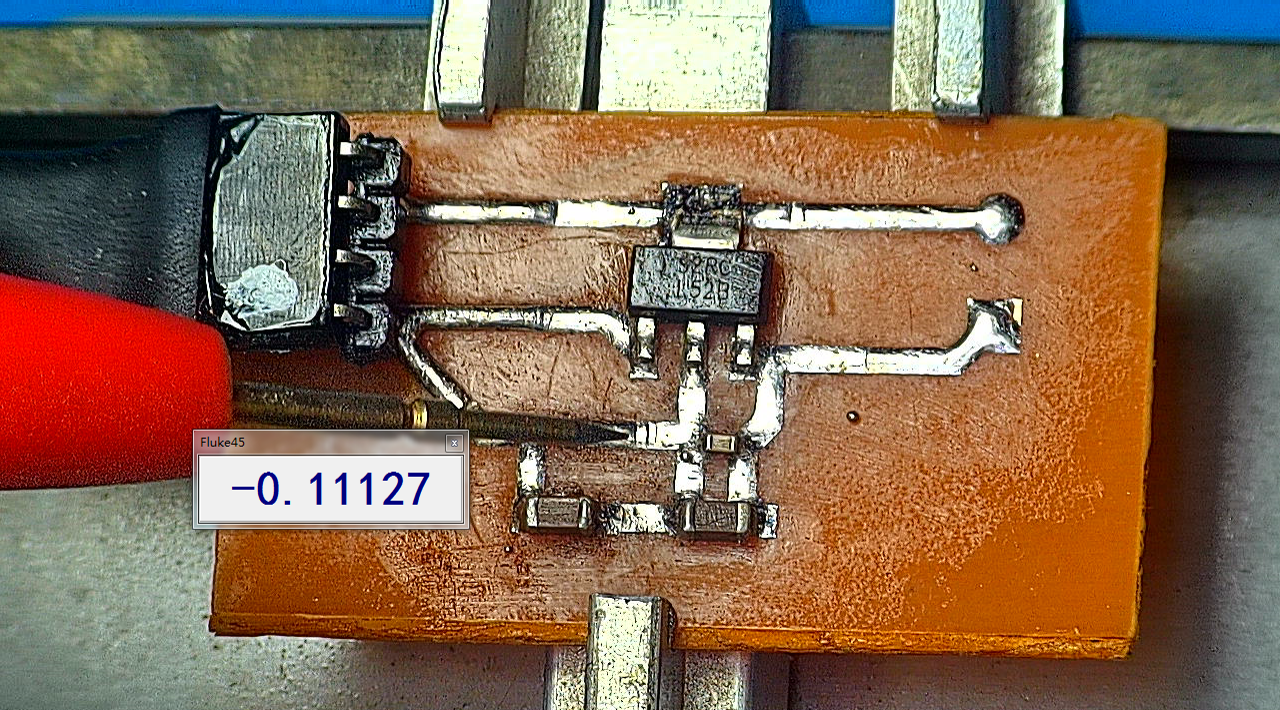

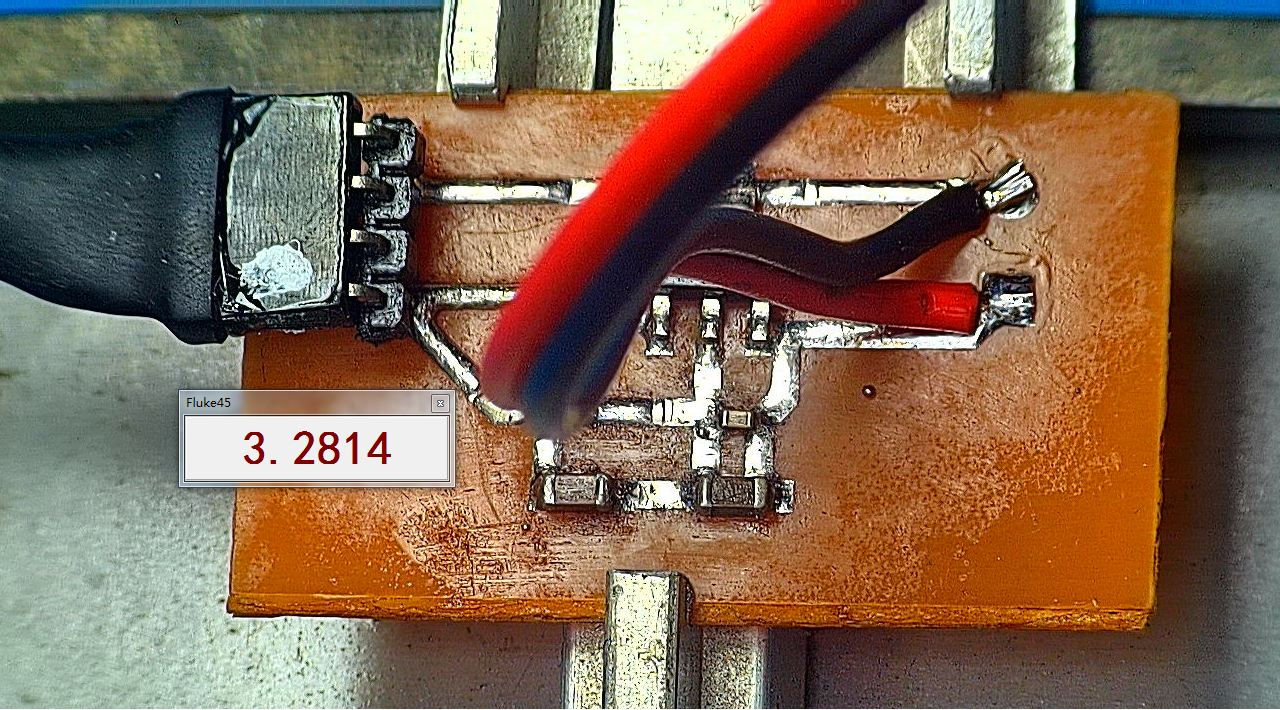

  测试电路图非常简单， 就是输入高于5V的电源。 输出稳压后的电源。  这个电路使用单面覆铜板可以制作完毕。  一分钟后获得测试电路板。 对其进行焊接。焊接完成， 接下来进行测试。  输入5V电压。 测量它的输出是否为 3.3V。 输入为5V， 输出为 3.29V。

三、测试电路

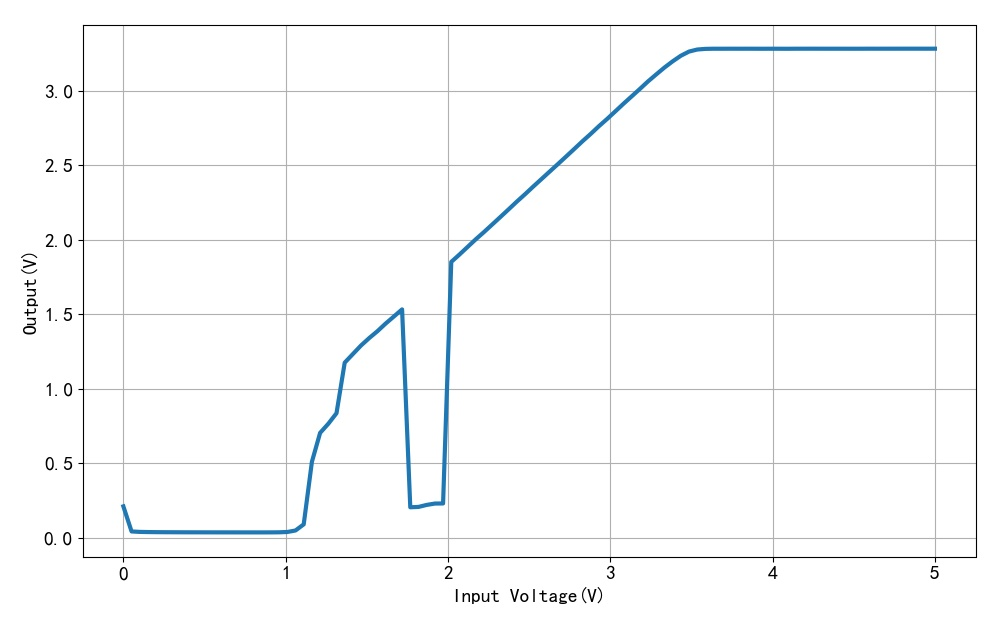

  测量输入电压从 0V 上升看 5V过程中， 空载输出电压的变化。  看到这个结果， 中间那个下降部分， 感觉应该是测量有误。  这是第二次测量结果。  可以看到这个电压缺口依然存在。   LM3940 在输入电压大约在3.5V的时候， 输出就可以稳定在 3.3V了。  这个芯片的确是一个低压差稳压芯片。

▲ 图1.3.1 输入电压与输出电压

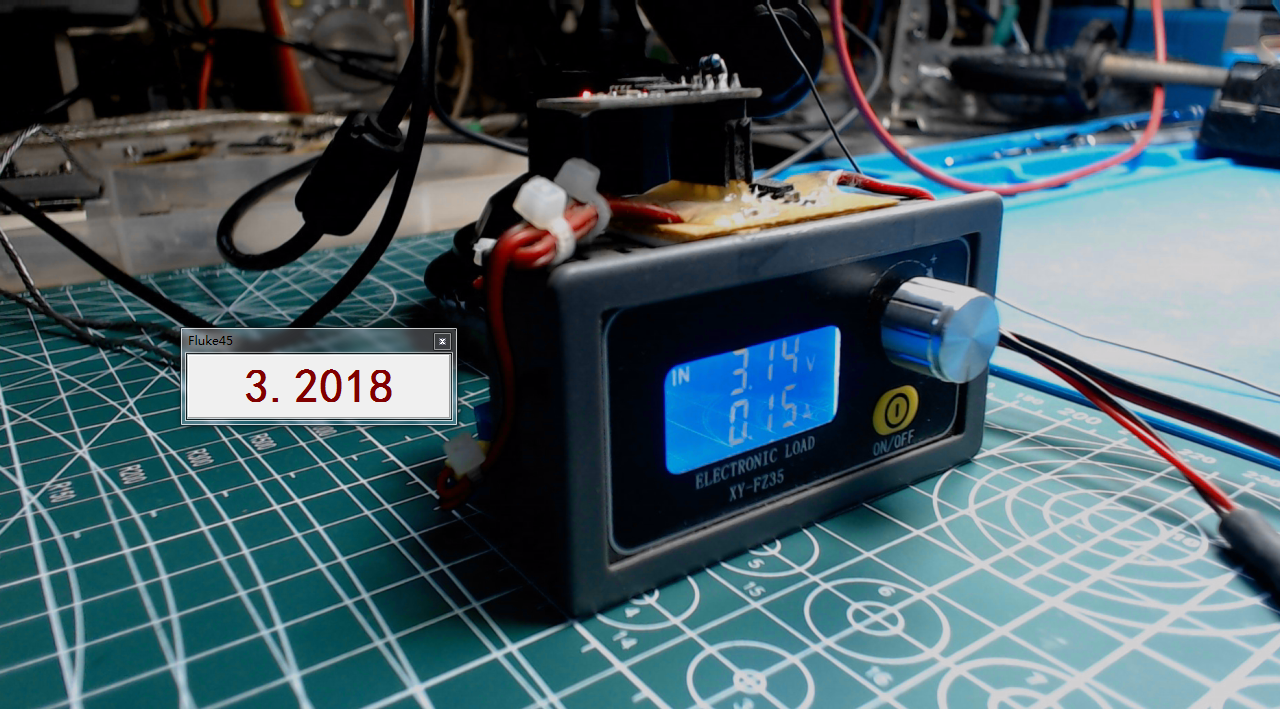

  使用这款小型电子负载， 测试LM3940带载能力。  施加 150mA的负载电流。  LM3940的输出电压降低到 3.2V。 下降了 80mV左右。



※ 总  结 ※

---

  本文对于手边的这款稳压芯片进行了测试。  验证了它的确是 LM3940 三端稳压芯片。  它具有很低的压差。  输出 150mV时， 电压下降到3.2V。

---
