应急灯内部结构

应急灯内部电路



01 急灯


一、前言

  这是两个废弃的应急灯, 很好奇它内部的设计。 每次拆看一个工业品,  总向是在阅读别人的一份设计报告。 ·下面让我们来看看这两个应急灯内部的结构吧。

GM1702088241_1280_720.MPG|_-3

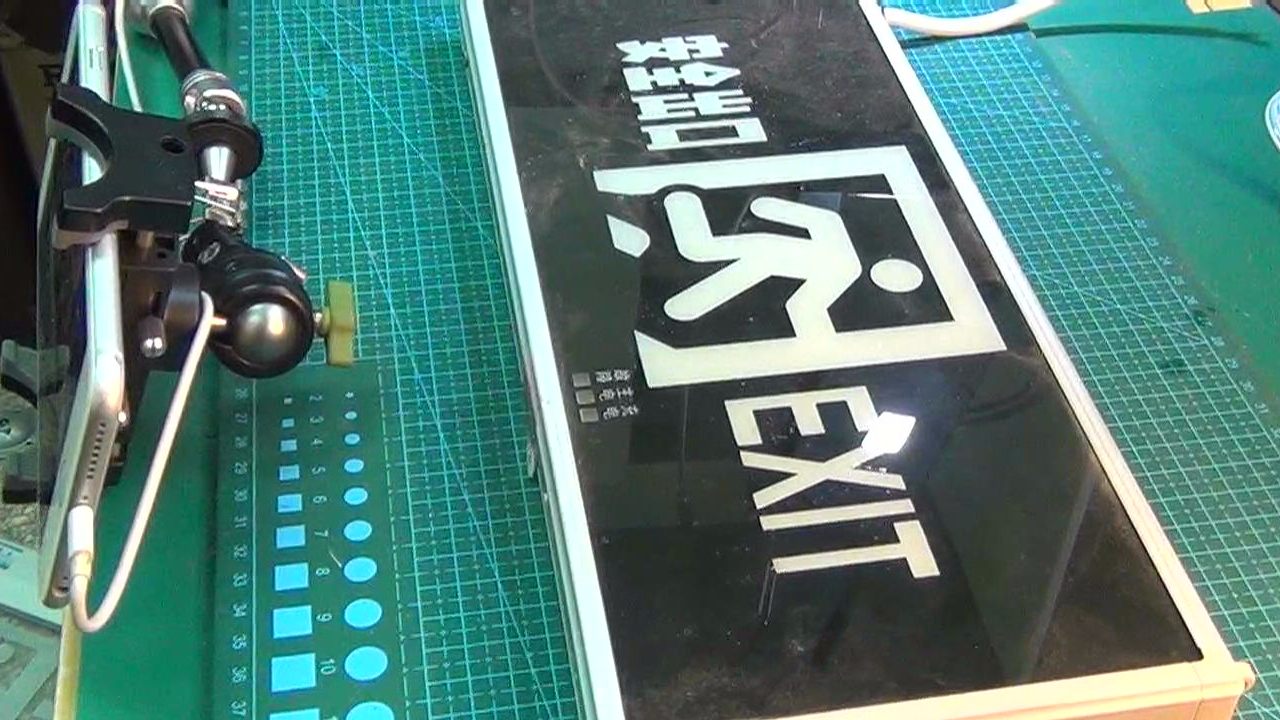

二、盒式应急灯结构

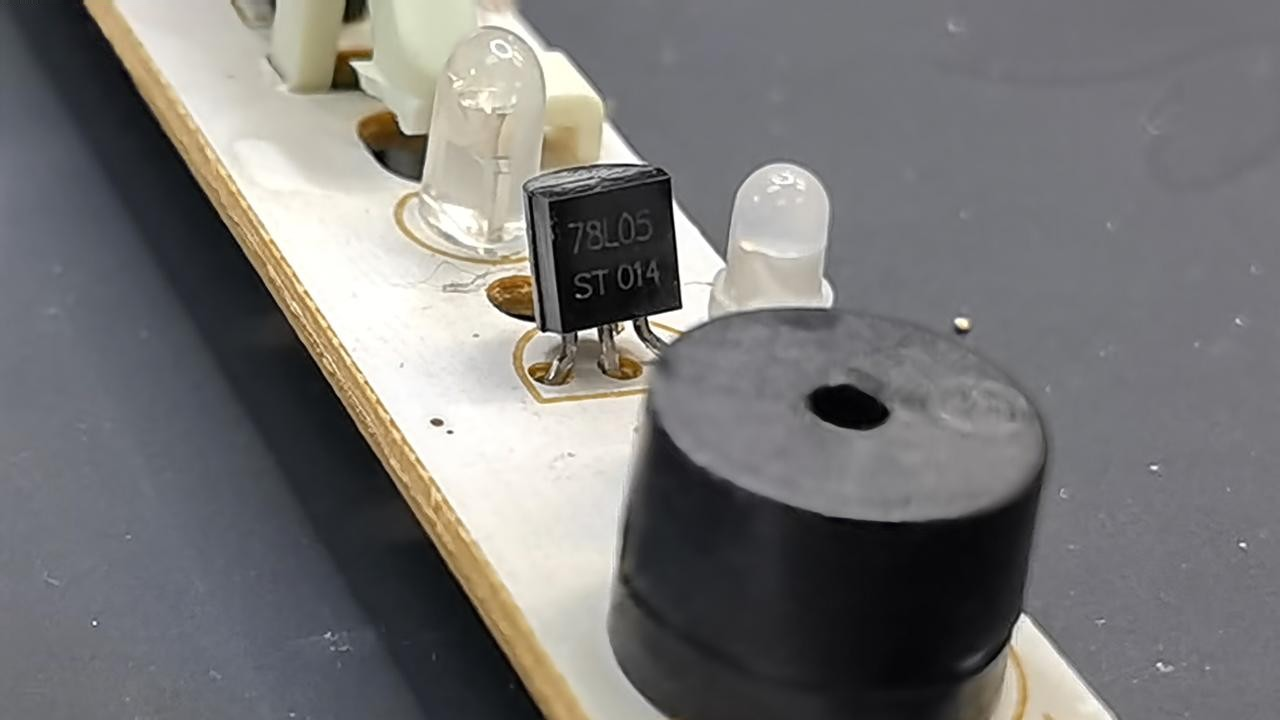

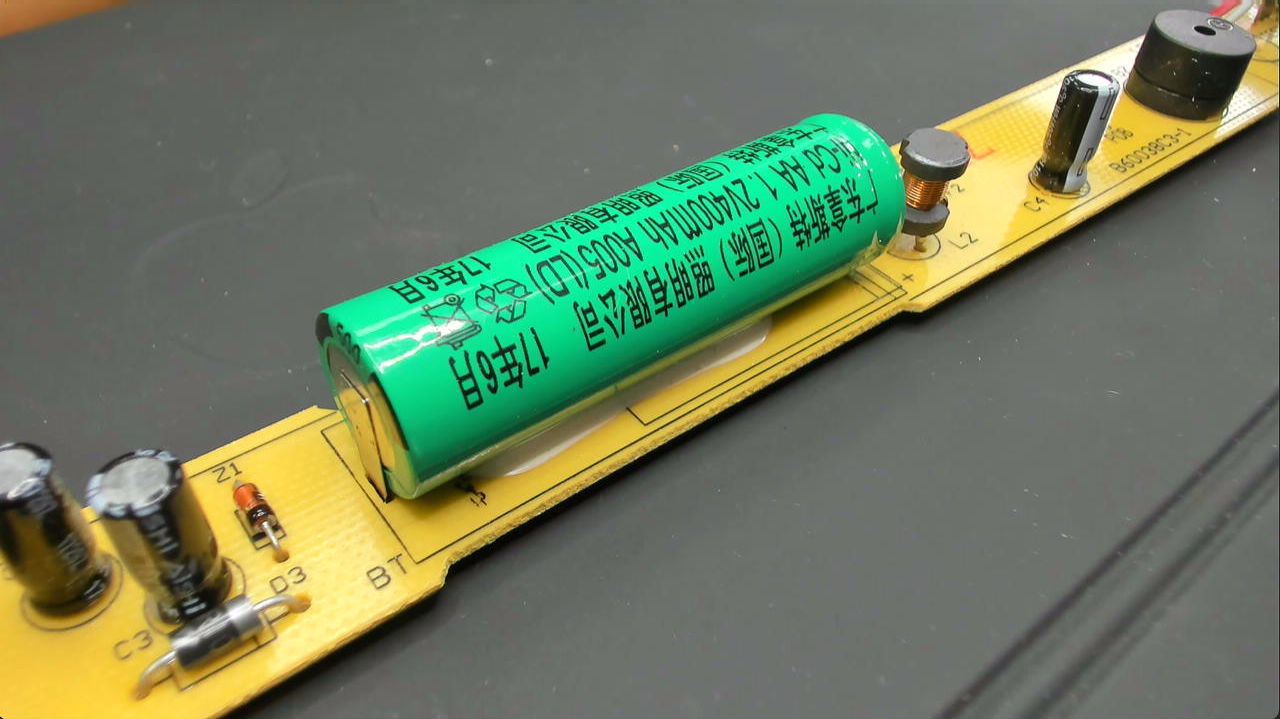

  先拆解这个全封装的应急灯。  这是它内部的电路板。  前面是 220V转换的低压电源。  中间包含有一个 镍镉电池, 300mAH。 15年生产, 应该已经报废了。  右边是发光二极管, 给应急灯提供亮光。 还有一个蜂鸣器。

GM1702089141_1280_720.MPG|_-5

  [**4601HT Marking, 3DD4601HT-O-T-B-A datasheet(1/5 Pages) JSMC | HIGH VOLTAGE FAST-SWITCHING NPN POWER TRANSISTOR **](https://html.alldatasheet.com/html-marking/981943/JSMC/3DD4601HT-O-T-B-A/106/1/3DD4601HT-O-T-B-A.html#DD4601HT NPN 型高压功率开关晶体管)

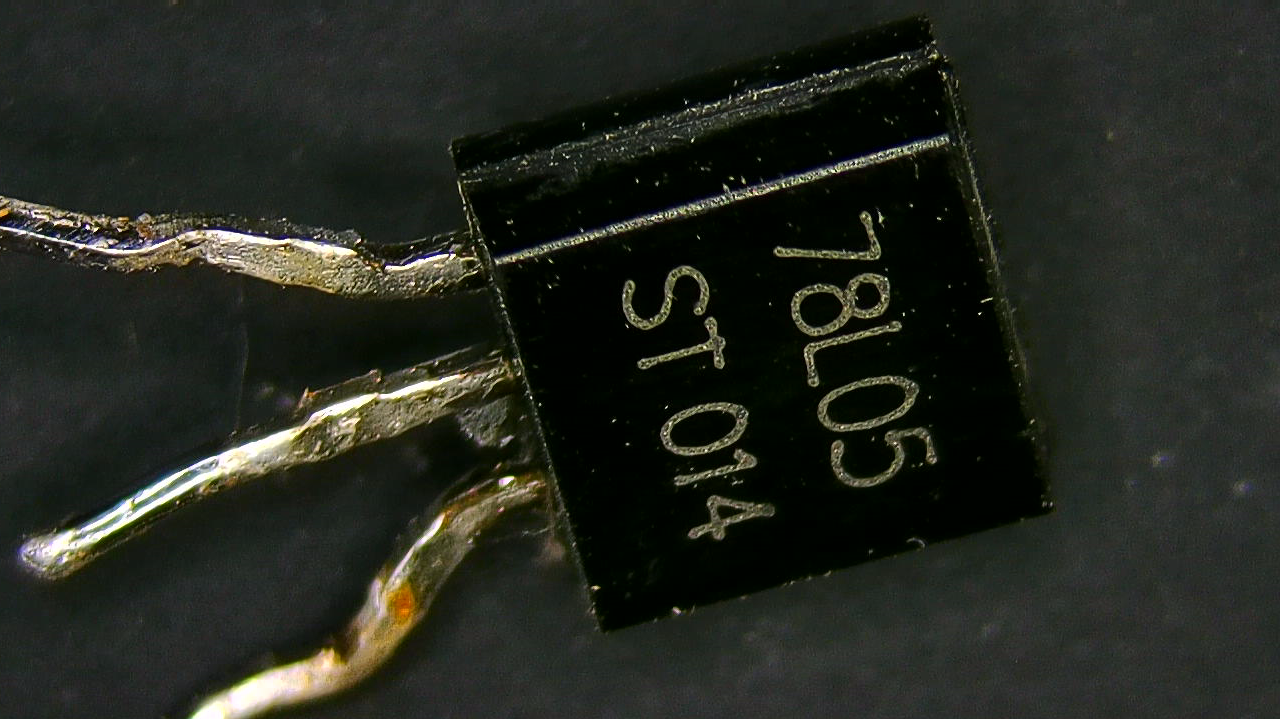

  电路板背面是线路, 包括一个SOP16的集成电路。 估计是单片机。  单片机的型号看不清楚。  使用刻刀去除上面的三防漆, 但很遗憾也无法看清楚芯片的型号。  电路板一侧,  包括一个三管脚的器件。  它的型号是 78L05, 是一个低功率5V稳压器。  在另外一端, 是220V 开关电源。  也包括一个三管脚的器件,  型号看不太清楚,  似乎是4601HT。  将这两个三管脚的器件拆下来,  在放大镜下可以看的清楚他们各自的型号。  

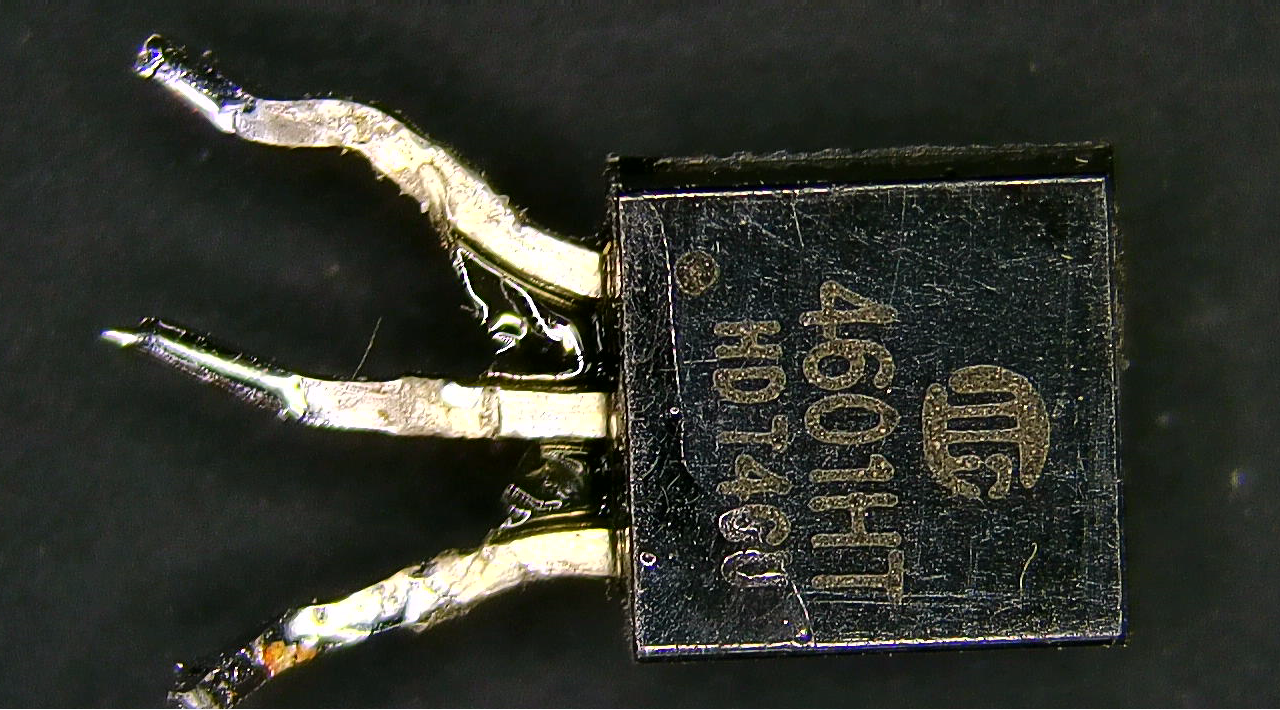

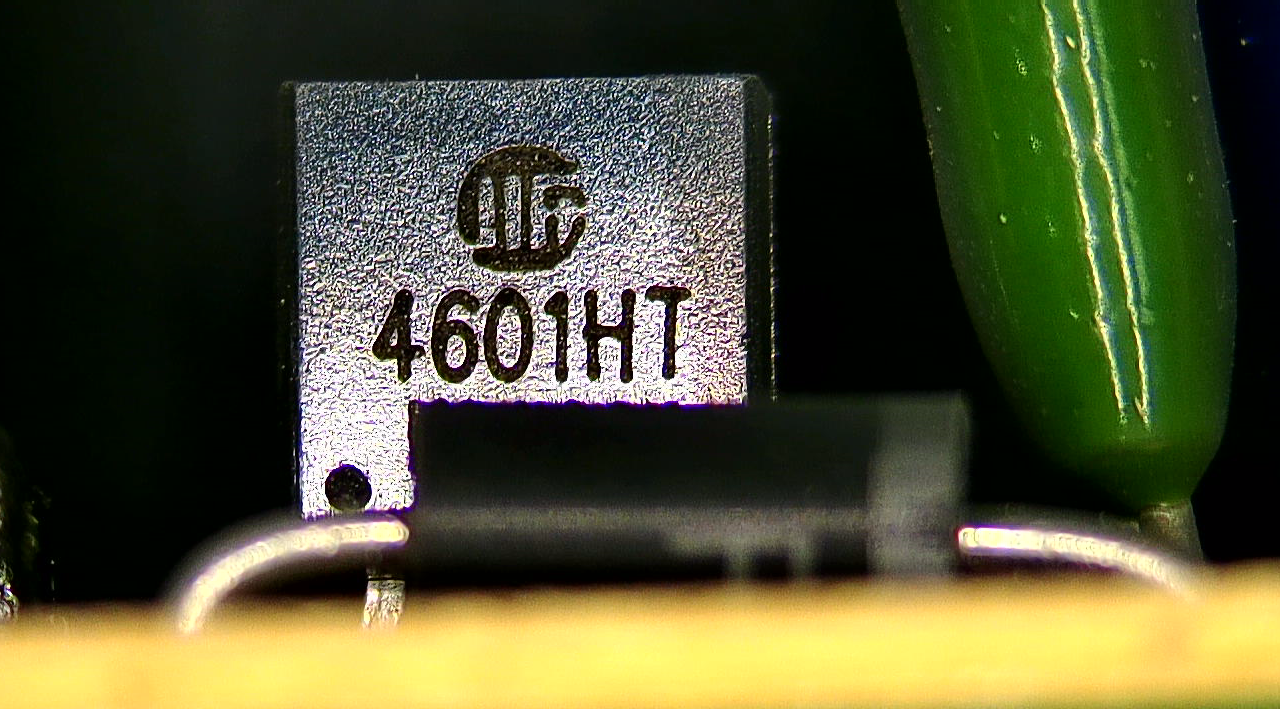

  刚才开关电源出的三管脚芯片,  上面的型号为 4601HT。  网络搜索, 与其相近的是 3DD4601HT, 这是一个高压功率开关晶体管。 所以这个电路的逆变电源是三极管振荡电路。  电路上包括一个78L05 稳压芯片和一个 高压三极管。

GM1702090406_1280_720.MPG|_-16

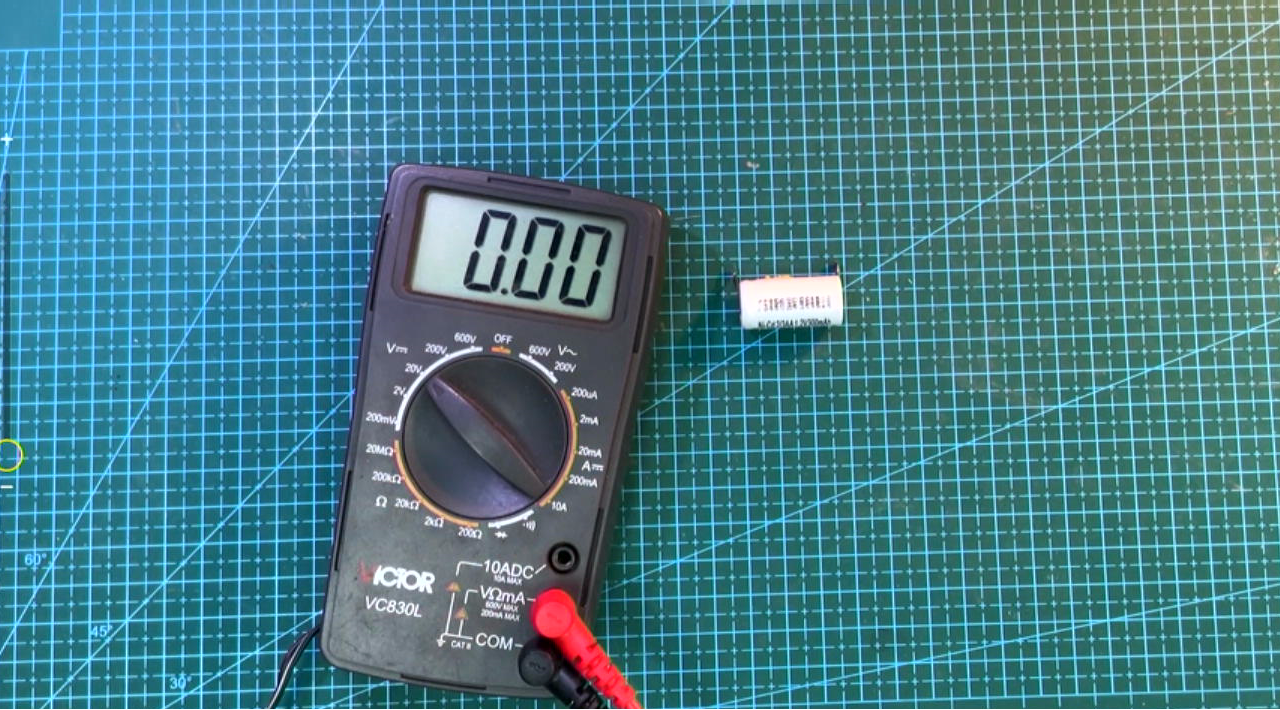

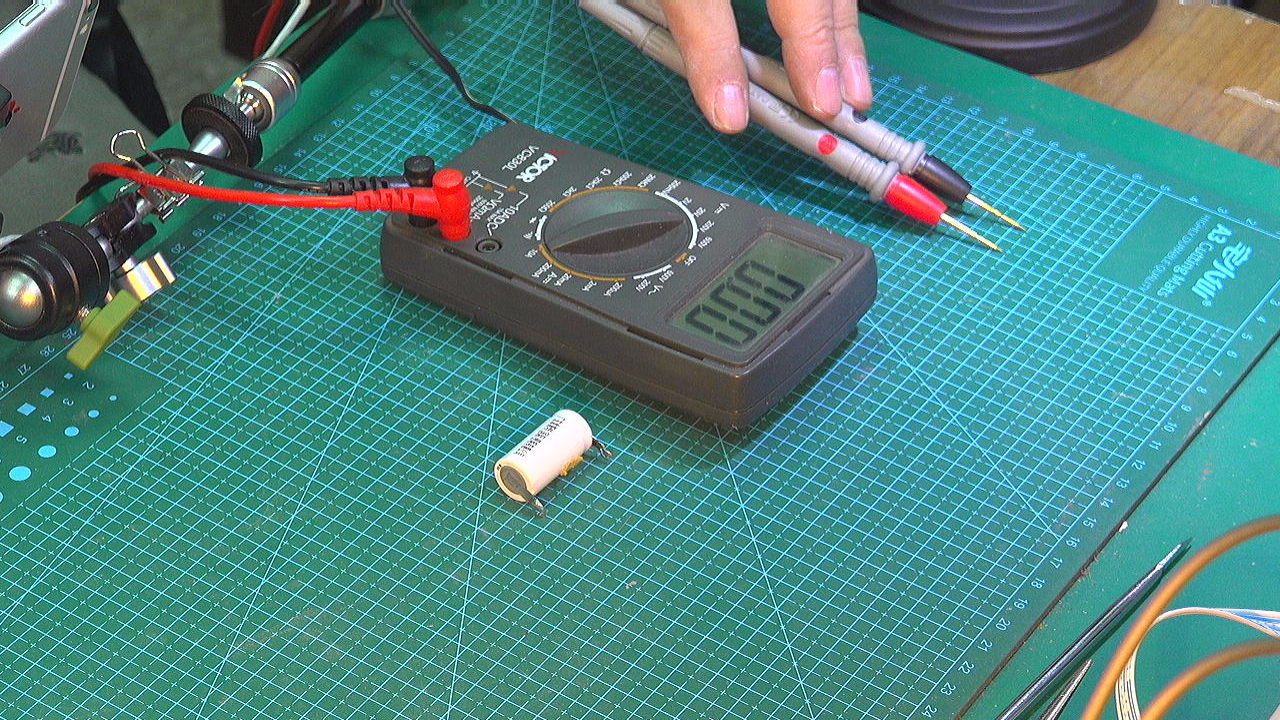

  测量一下电路板上的镍镉电池端口电压, 居然还有 1.19V。  这说明该电池还是好的。  镍镉电池充电电压为 1.48V。  后面会对该电池进行充放电测试, ·看一下它的容量是否还能够满足 300mAH。

GM1702090730_1280_720.MPG|_-4

三、玻璃应急灯

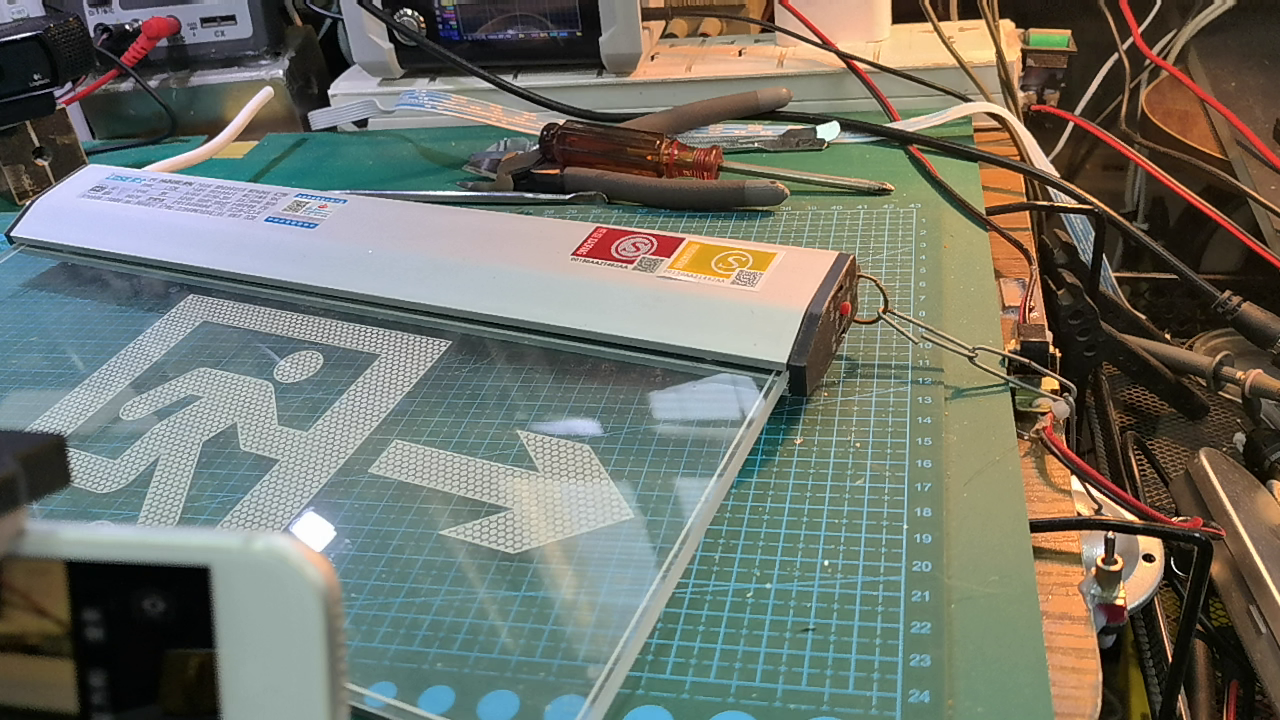

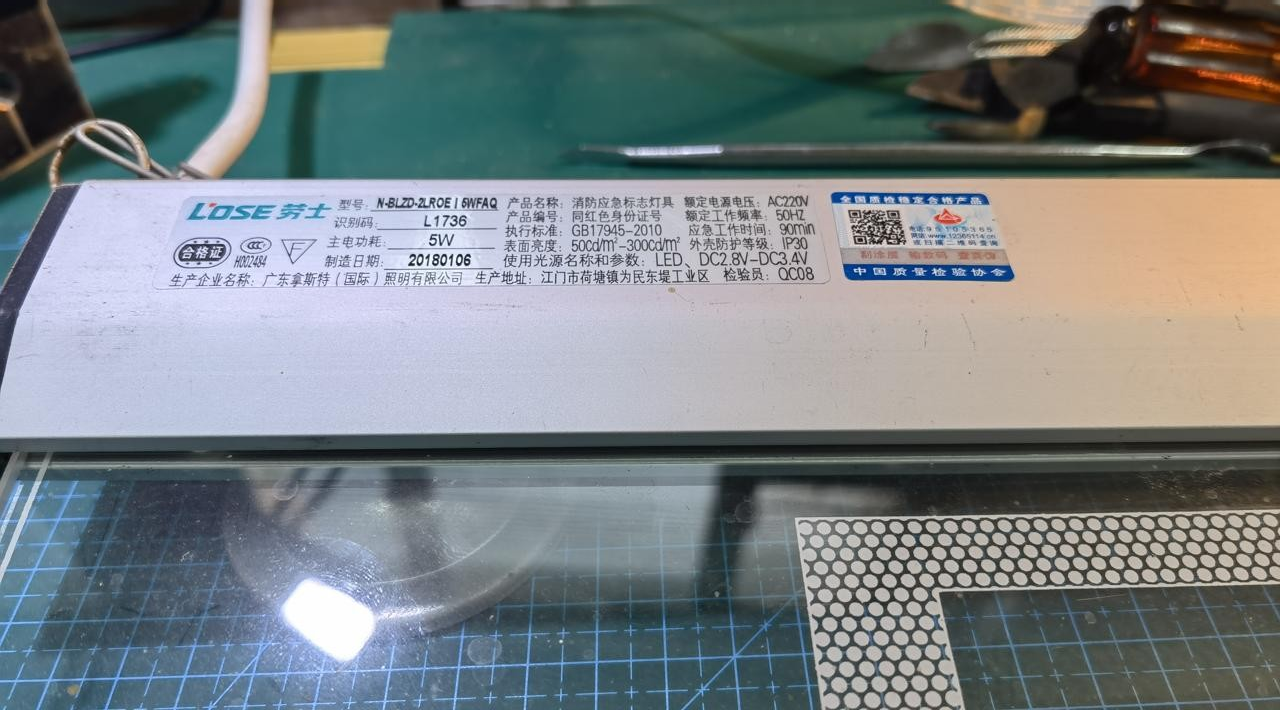

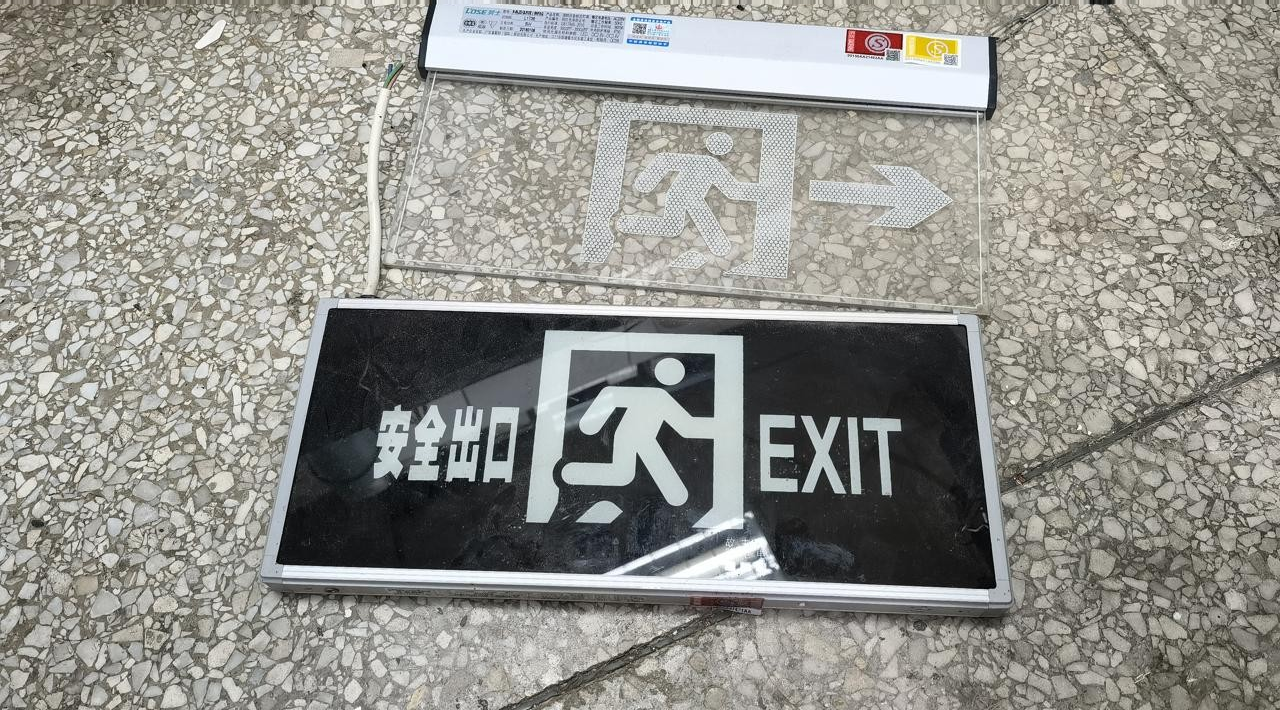

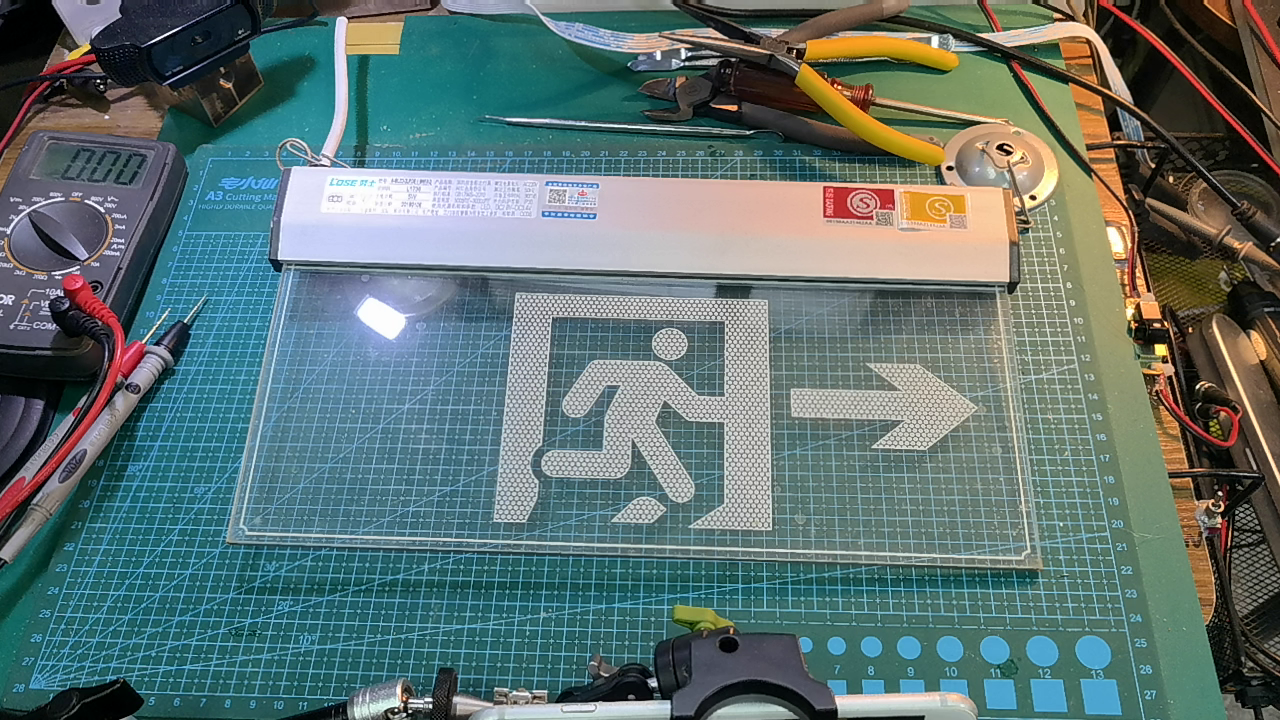

  这款应急灯, 主题是提示玻璃。 它的控制电路都在顶部的客体内。  左边铭牌上给出了应急灯的主要参数。 功耗5W,, 工作电压 220V, 应急事件 90分钟。   灯光使用LED, 点亮电压为 2.8V到3.6V。  下面来拆卸这款应急灯,  查看一下它内部的设计。  所使用的与器件的参数。

GM1702091111_1280_720.MPG|_-6

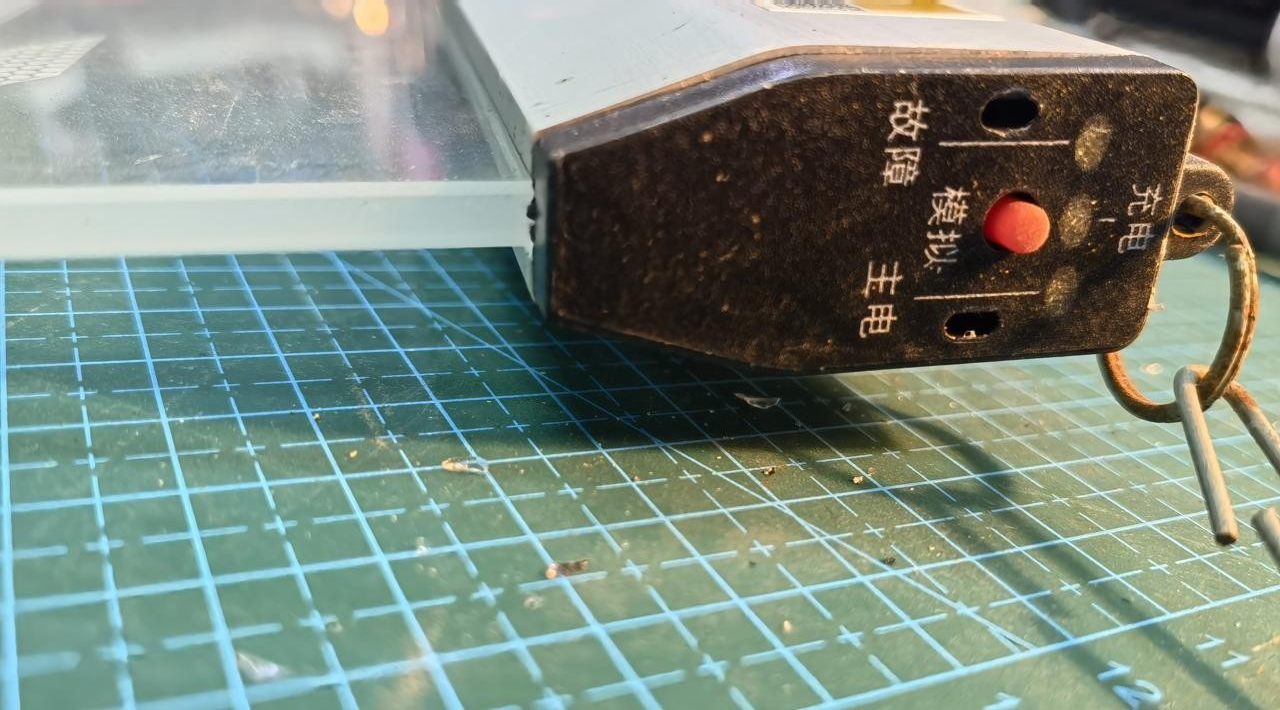

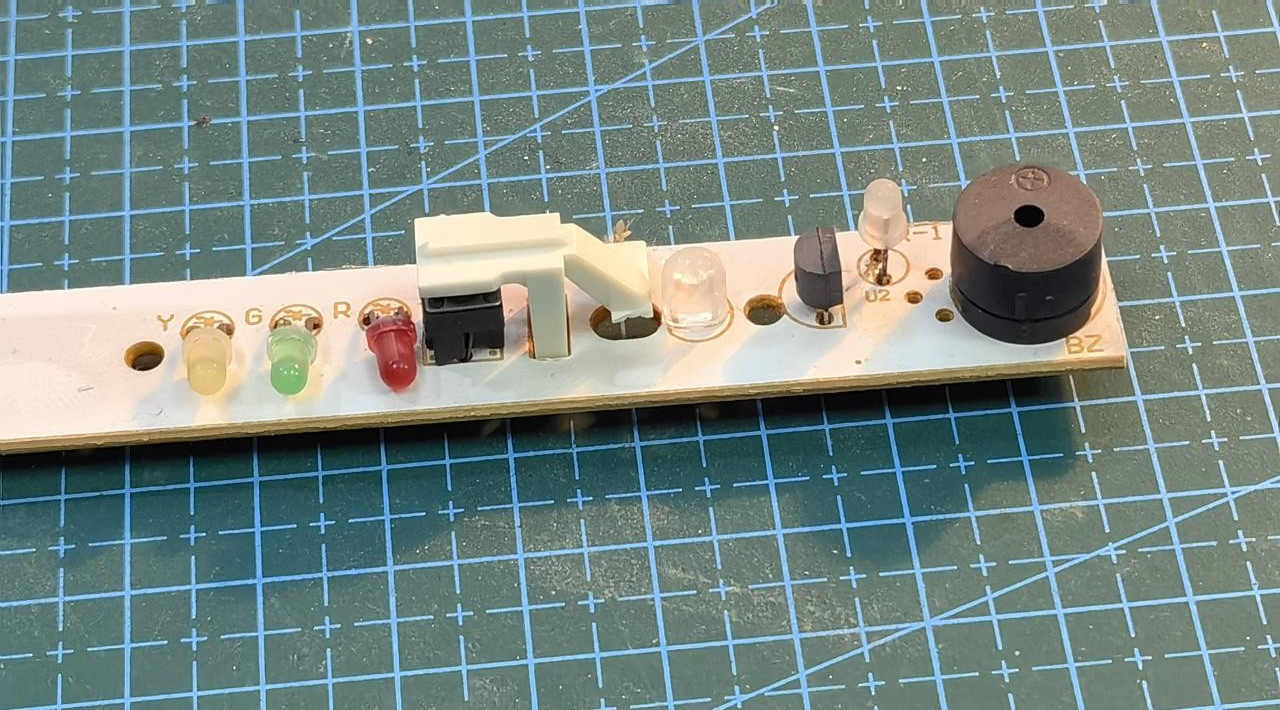

  在应急灯的一段, 包括有模拟开关。  同时还有三个状态等, 显示 电源、充电以及故障状态。   在整个外观上看不到任何固定螺丝。 实际上外壳螺丝是隐藏在两端的表皮黑色塑料下。 ·密封塑料揭开, 便可以露出外科的螺丝了。

GM1702092693_1280_720.MPG|_-3

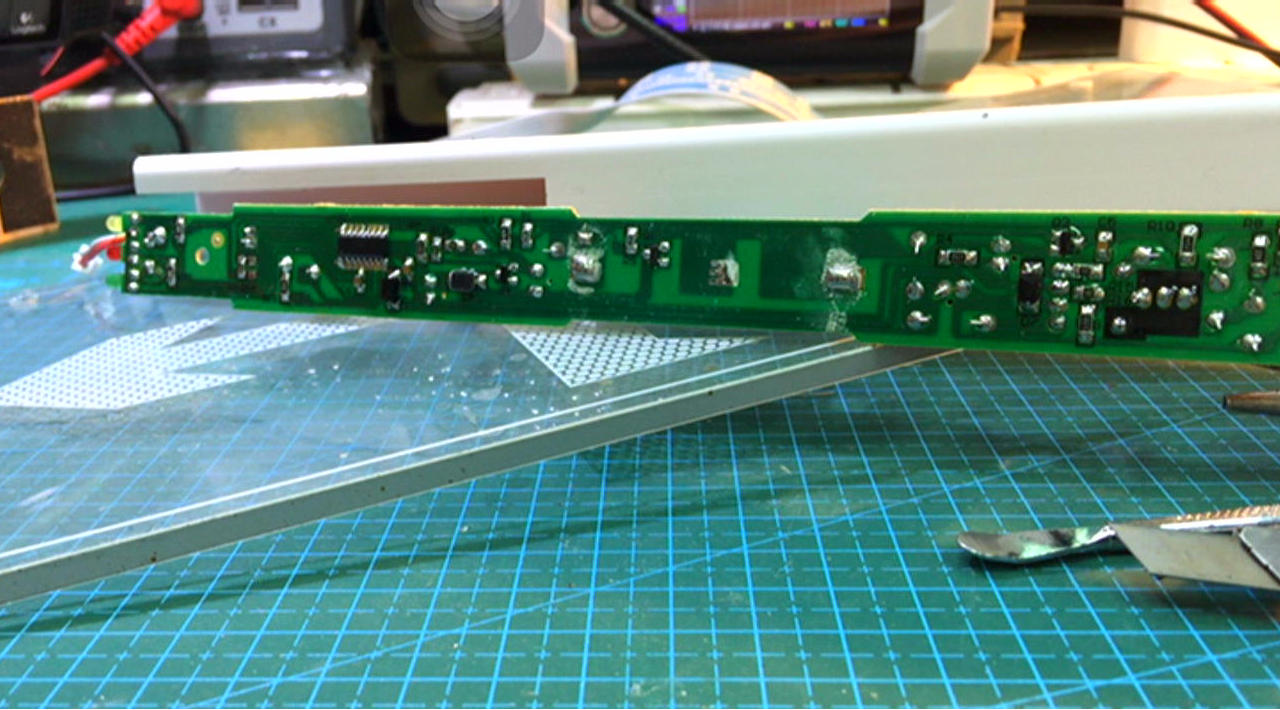

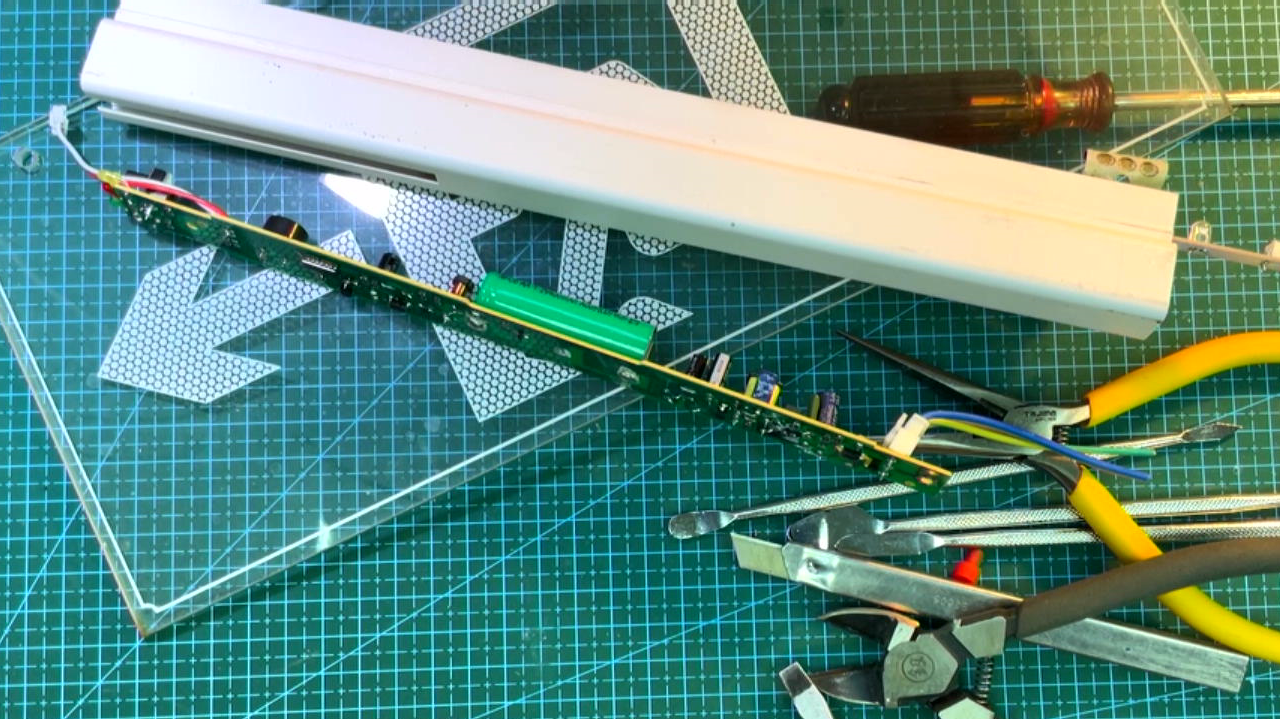

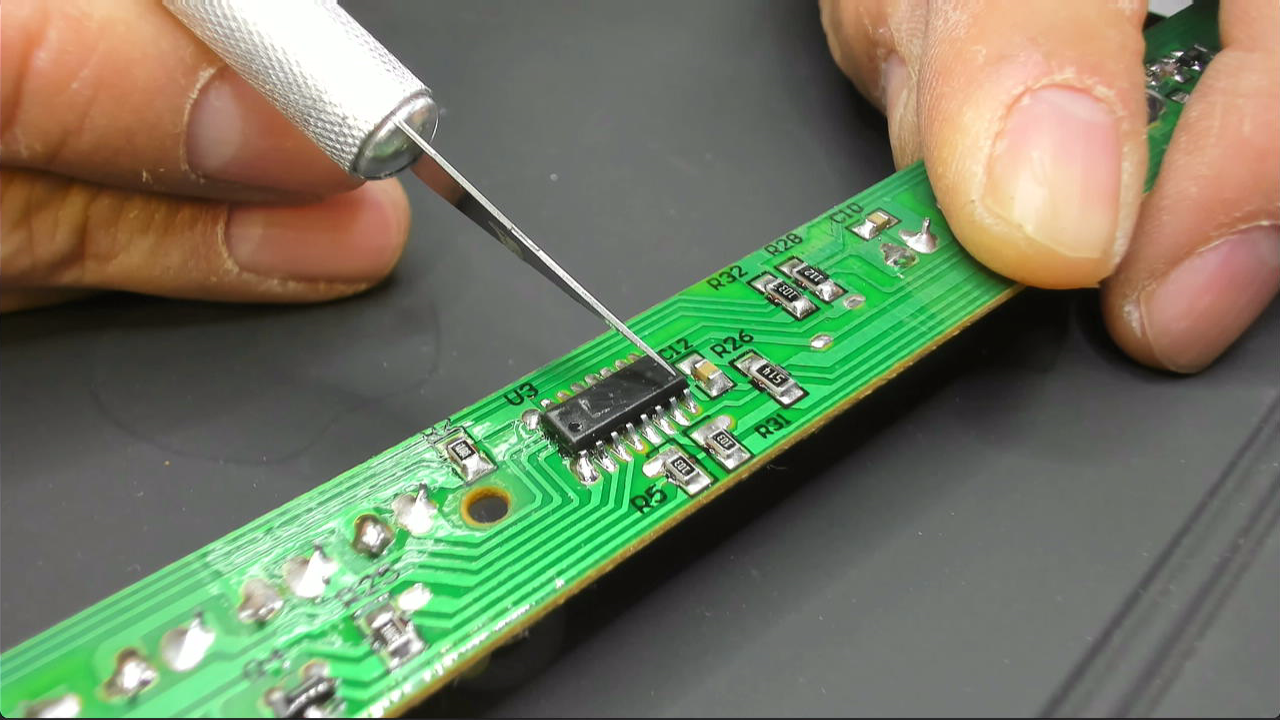

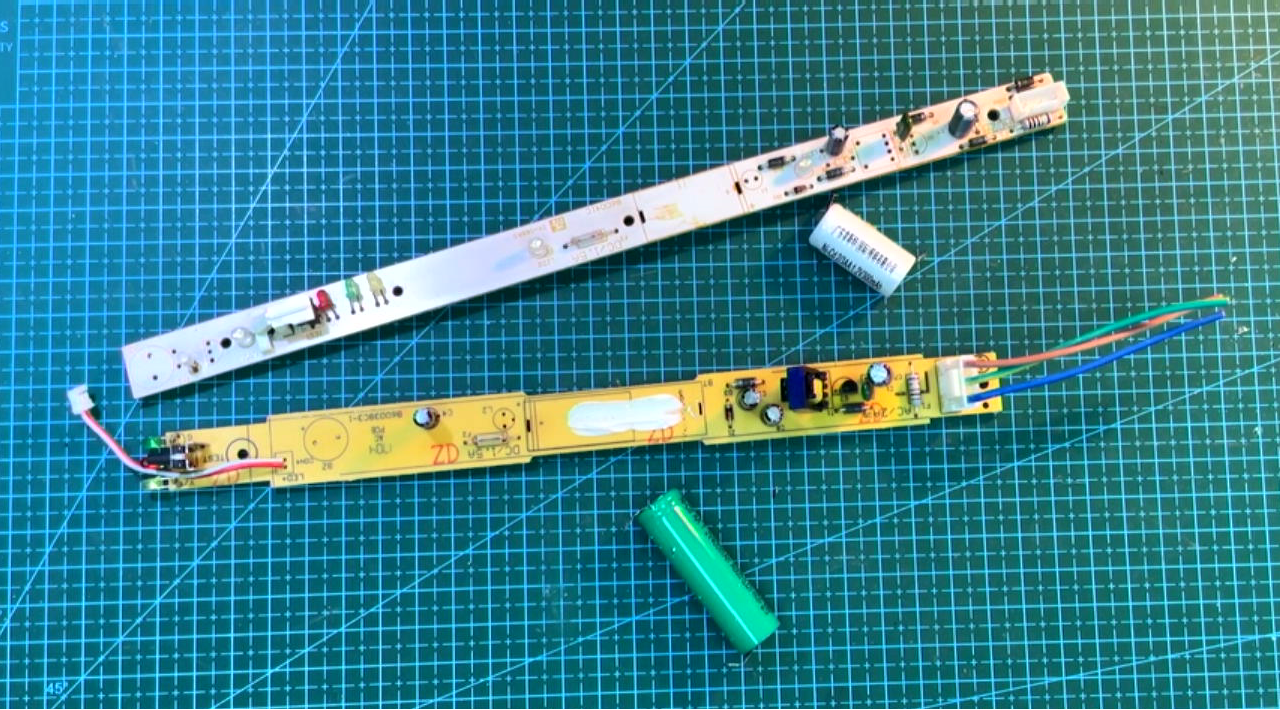

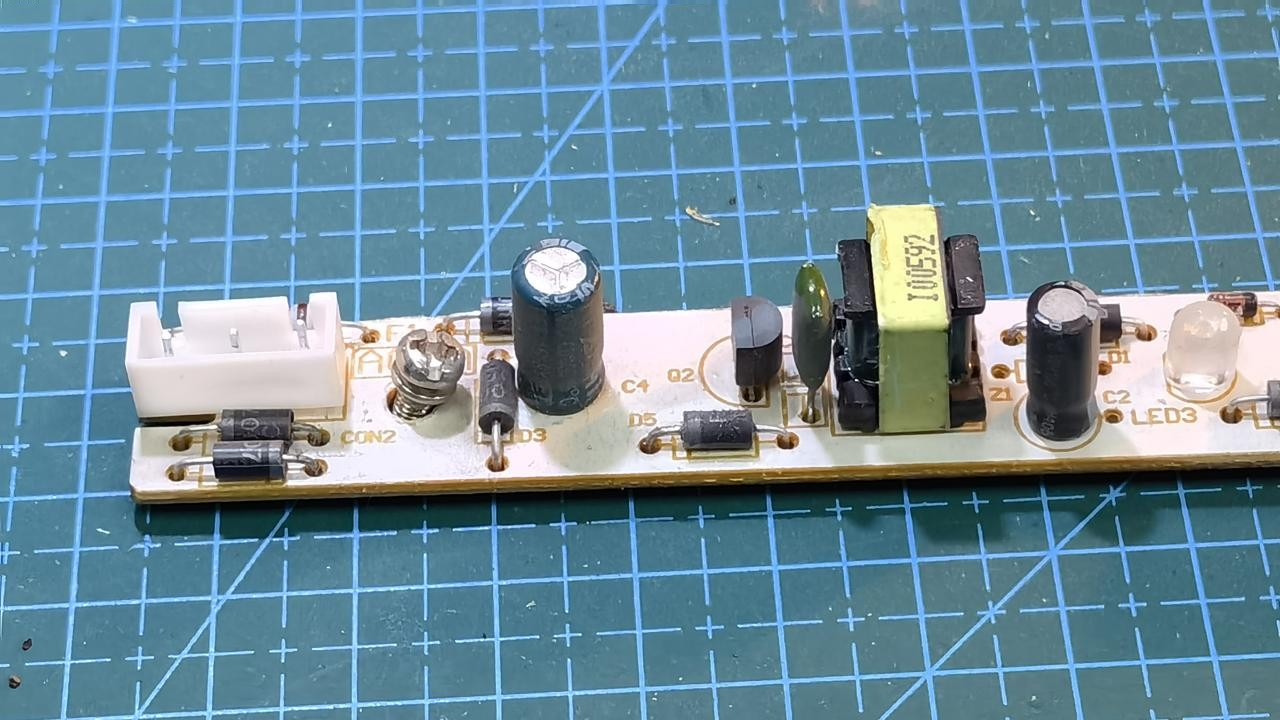

  拆掉外壳之后, 便可以看到一个长条的电路板。  电路板是一个单面板,  上面也包括有开关电源、蓄电池,LED驱动等。  背面也有一个SOP16封装的单片机。

GM1702092832_1280_720.MPG|_-4

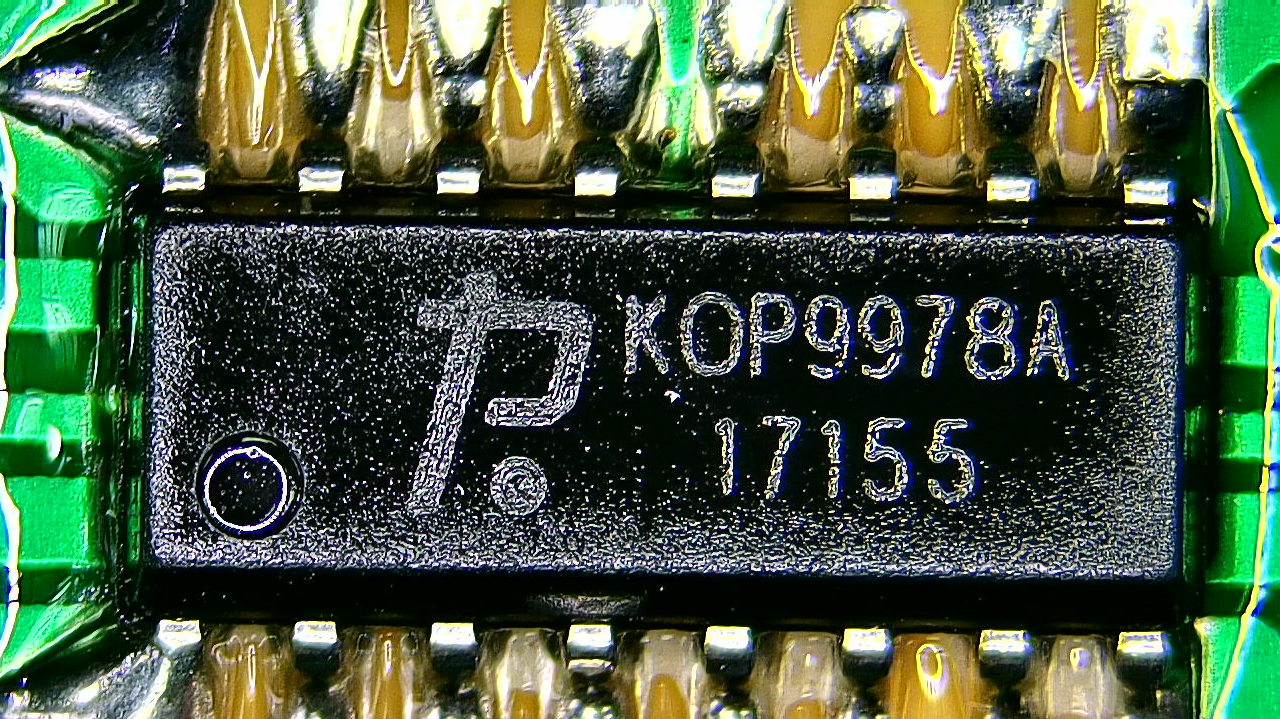

  看一下电路板上的 SOP16封装的芯片型号。  芯片型号为 DOP9978A, 很可惜, 在网络上还无法查到与其对应的芯片数据手册。  电路上的蓄电池仍然采用的是镍镉电池。 容量为 400mAH。  在逆变器电路中也有一个三管脚的器件。  型号居然也是 4601, 高压功率三极管。  看来这个电路中的逆变电路也是基于三极管振荡的开关电源。  电路的其它部分都位于电路板的背面。

GM1702093377_1280_720.MPG|_-7



  结 ※


  文记录了两个应急灯内部设计。  它们内部都具有长条形的电路板。 蓄电池都采用镍镉电池, 容量分别为 300mAH以及 400mAH。  单面电路板上包含有 基于高压 NPN三极管的开关电源,  SOP16封装的芯片, 估计是单片机, 但很可惜具体的信息还查不到。
