手机蓝牙遥控接口



01 牙无线接口


一、前言

  这是一个相机蓝牙拍照遥控器。  下面准备给他安装一个无线接口,  使其能够接收按钮和脚踏板的控制。

GM1702434883_1280_720.MPG|_-3

二、遥控器

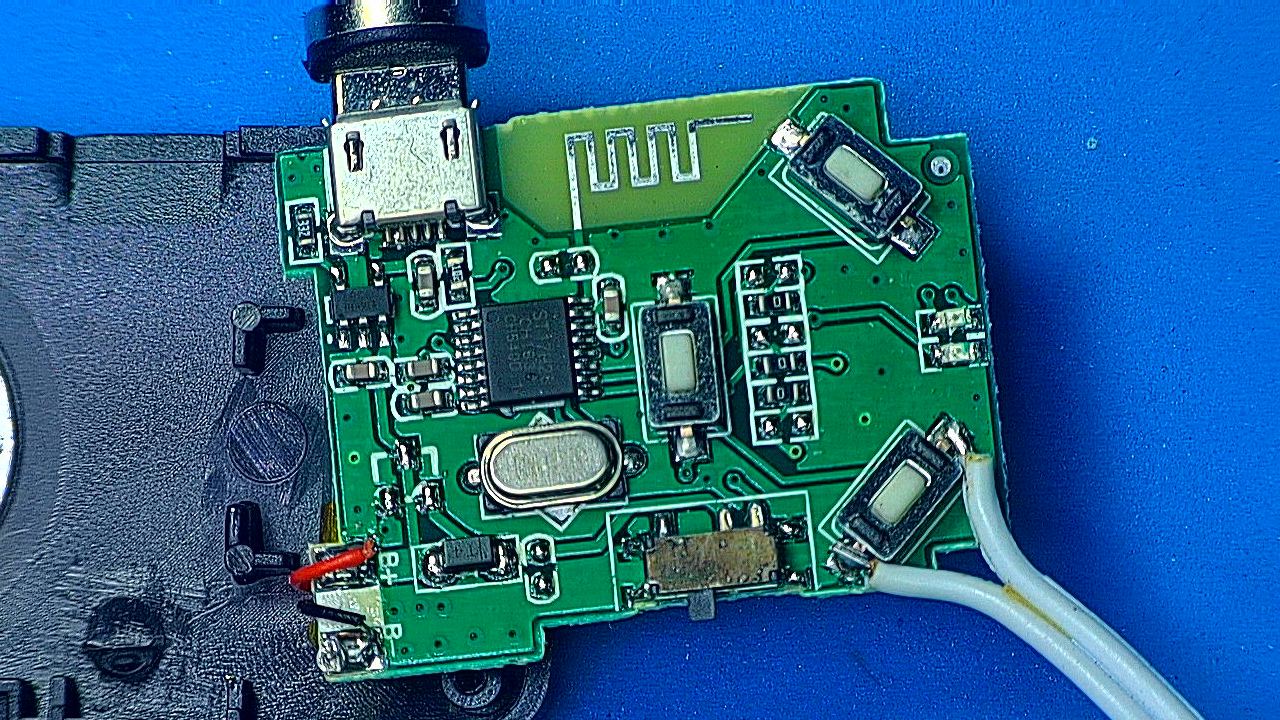

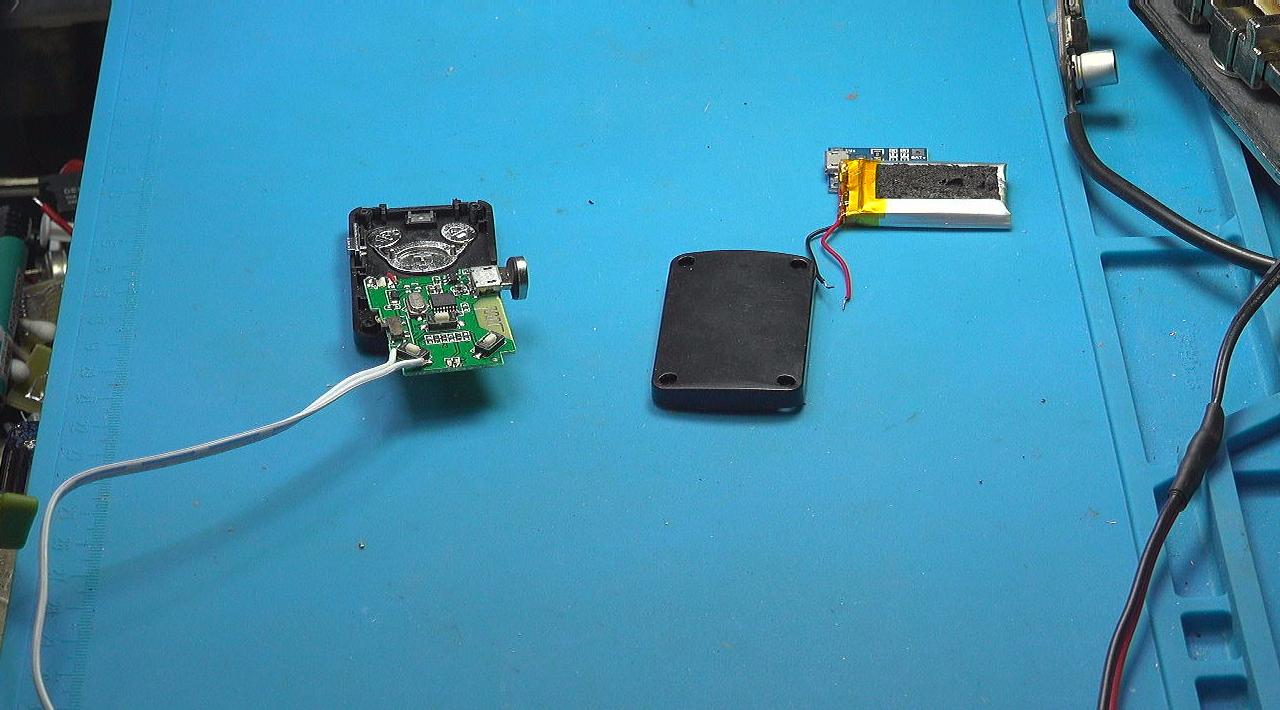

  将蓝牙遥控器打开。 内部包括一个电路板以及一个锂电池。  测量电池电压,  充满的电池电压为 4V。  将一个按键使用导线引出,  与无线模块连接。  这样变可以与其它控制器通过无线连接在一起。  接下来设计控制器接口。 

GM1702438030_1280_720.MPG|_-8

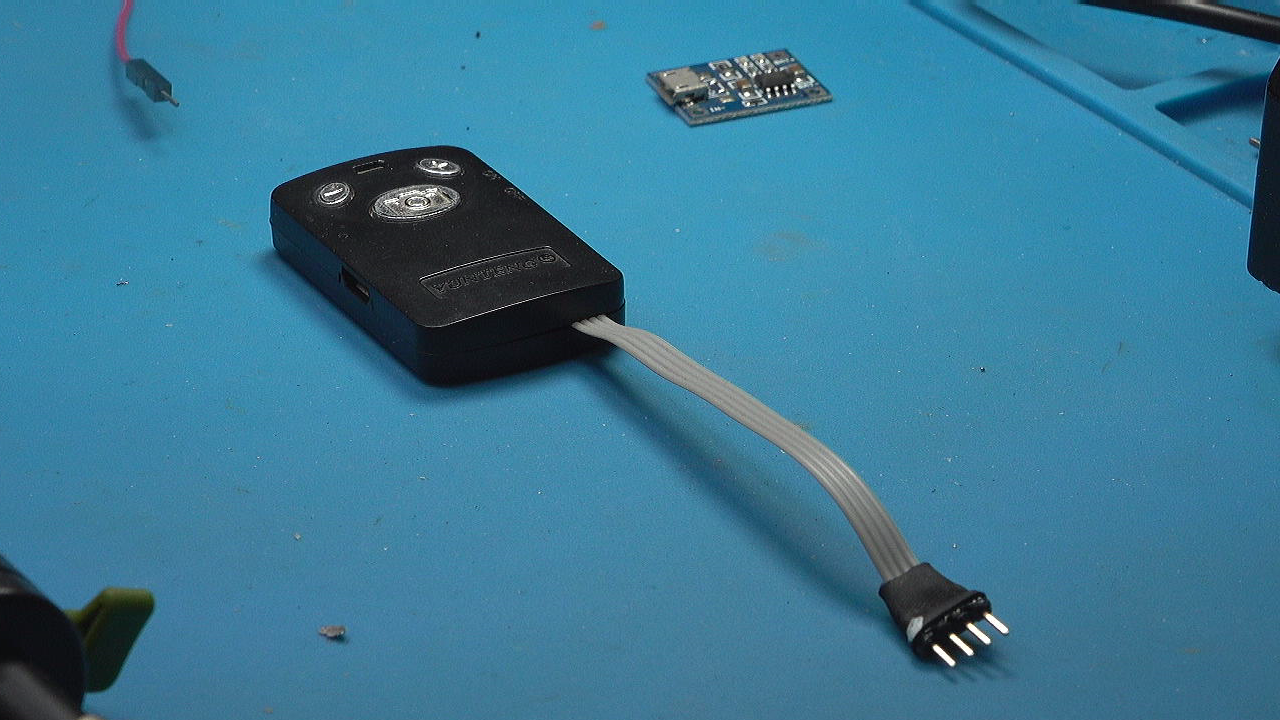

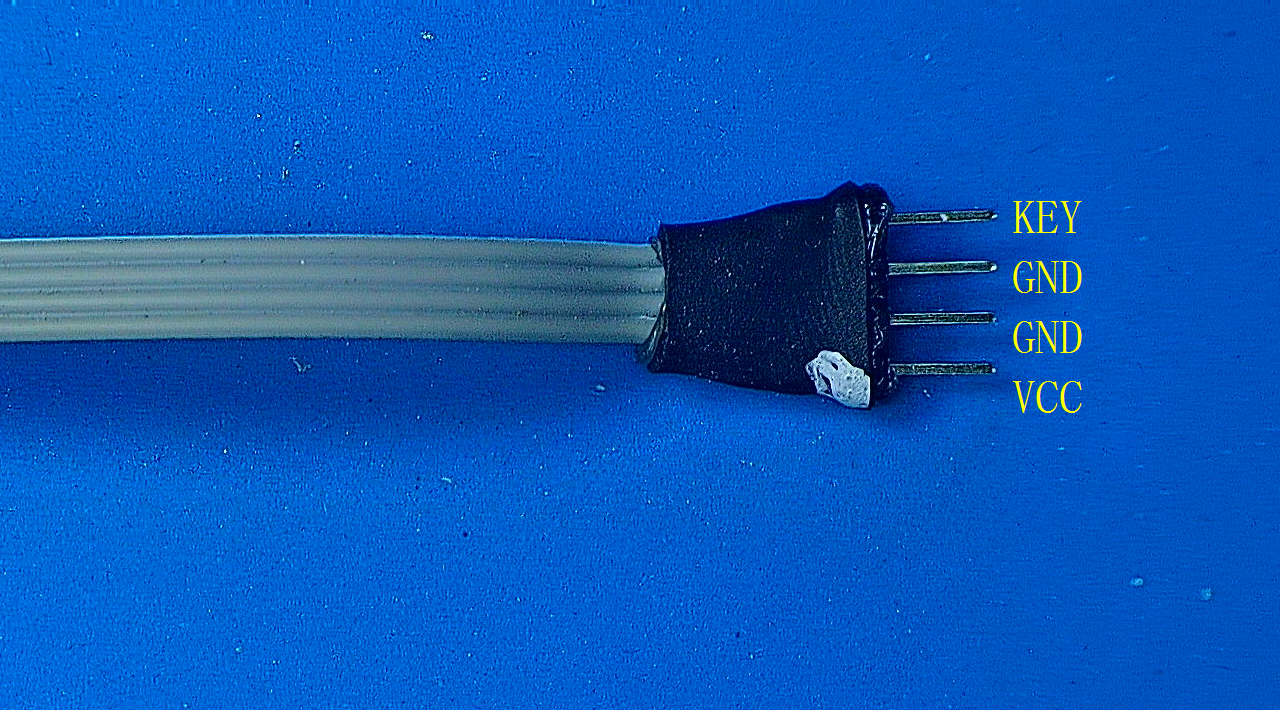

  蓝牙控制器引出四芯扁平电缆,  将遥控器的VCC, GND 以及 按钮控制线引出。   这里给出了每个管脚功能的定义。  通过测试, 可以知道遥控器可以控制手机拍摄功能。

GM1702439023_1280_720.MPG|_-5

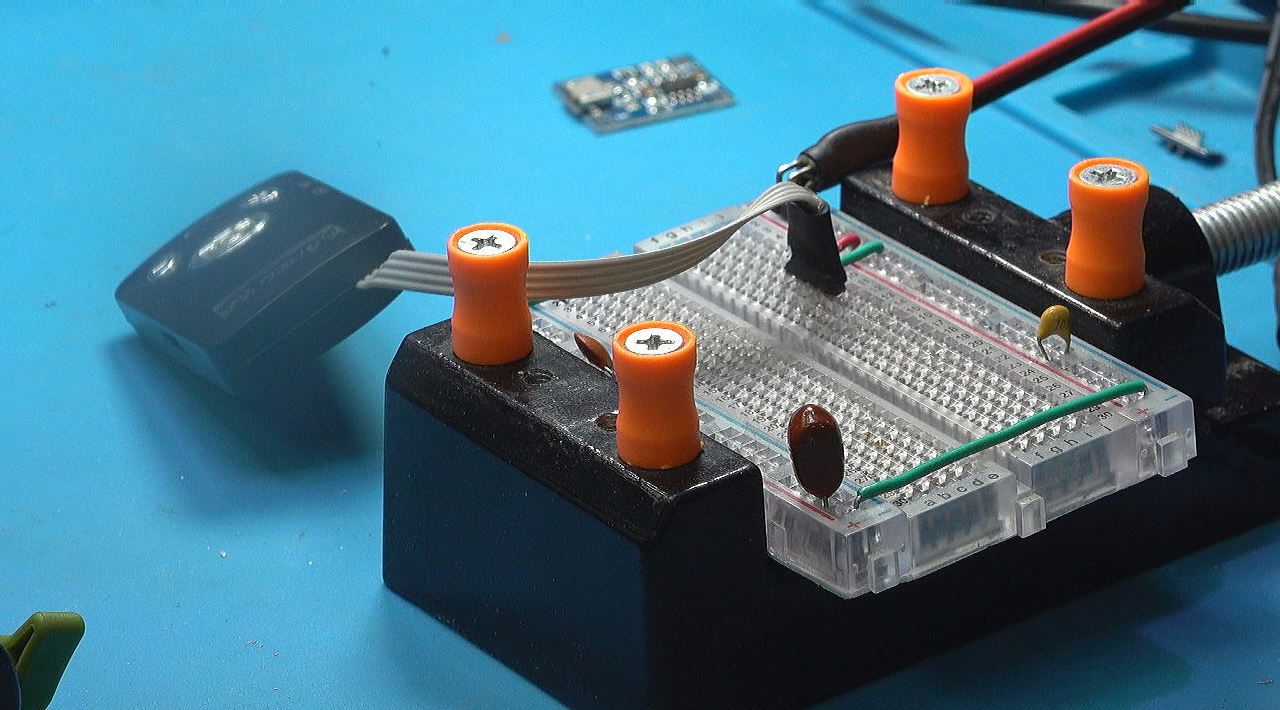

  通过测试可以知道, 供给遥控器电源电压需要大于 3.6V。  测试按键管脚, 静态电压为 3.1V。  将按键下拉到0V, 可以模拟一次按键操作。

GM1702439275_1280_720.MPG|_-3

三、接收电路板

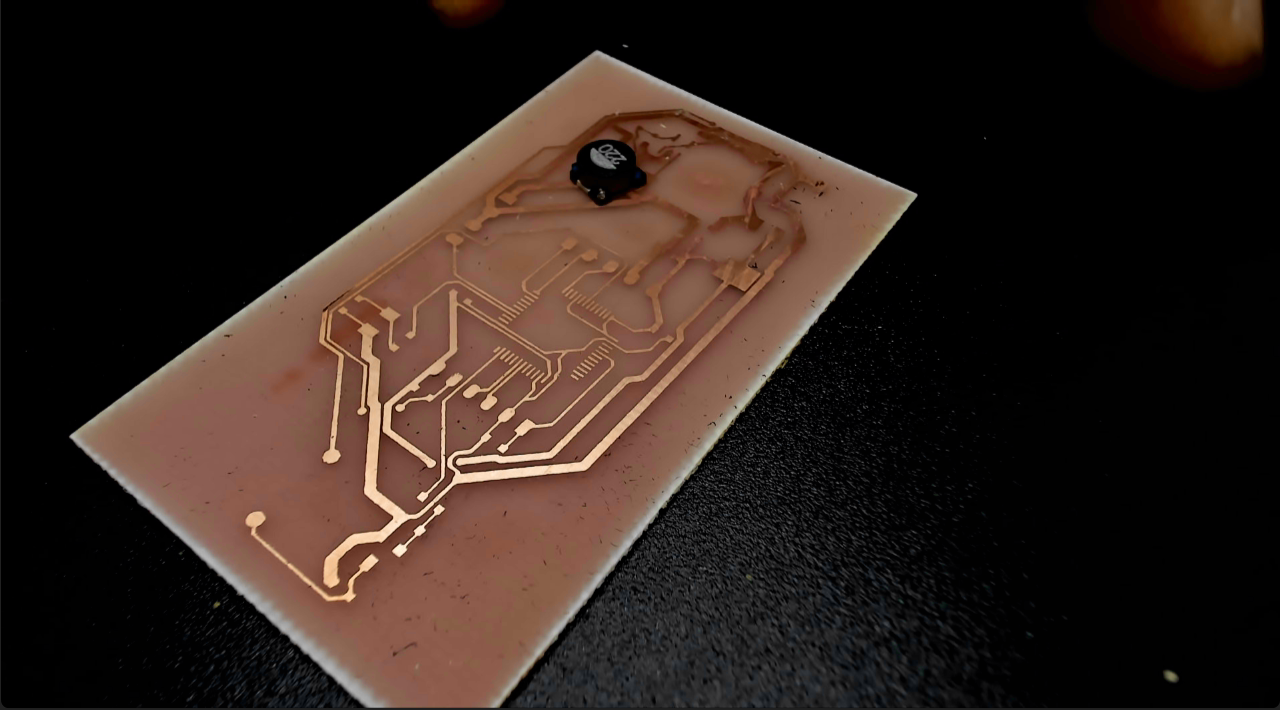

  使用STM32F103单片机制作接收电路,  它通过 HC-12无线通讯模块接收遥控命令。  然后通过IO口控制蓝牙模块按键。 利用 RT8024产生 3.7V电源。  为蓝牙模块提供工作电源。  这个模块在上午进行过测试。  绘制电路版图,  使其适合一分钟快速制版。  一分钟后获得接收电路板。

GM1702530816_1280_720.MPG|_-9

AD\Test\2023\BTControlF103.SchDoc

▲ 图1.3.1 控制器原理图

▲ 图1.3.1 控制器原理图

▲ 图1.3.2 电路PCB版图

▲ 图1.3.2 电路PCB版图

D:\zhuoqing\window\ARM\IAR\STM32\Application\Test\2023\BTControllerSTM32F103\Core\Src\main.c

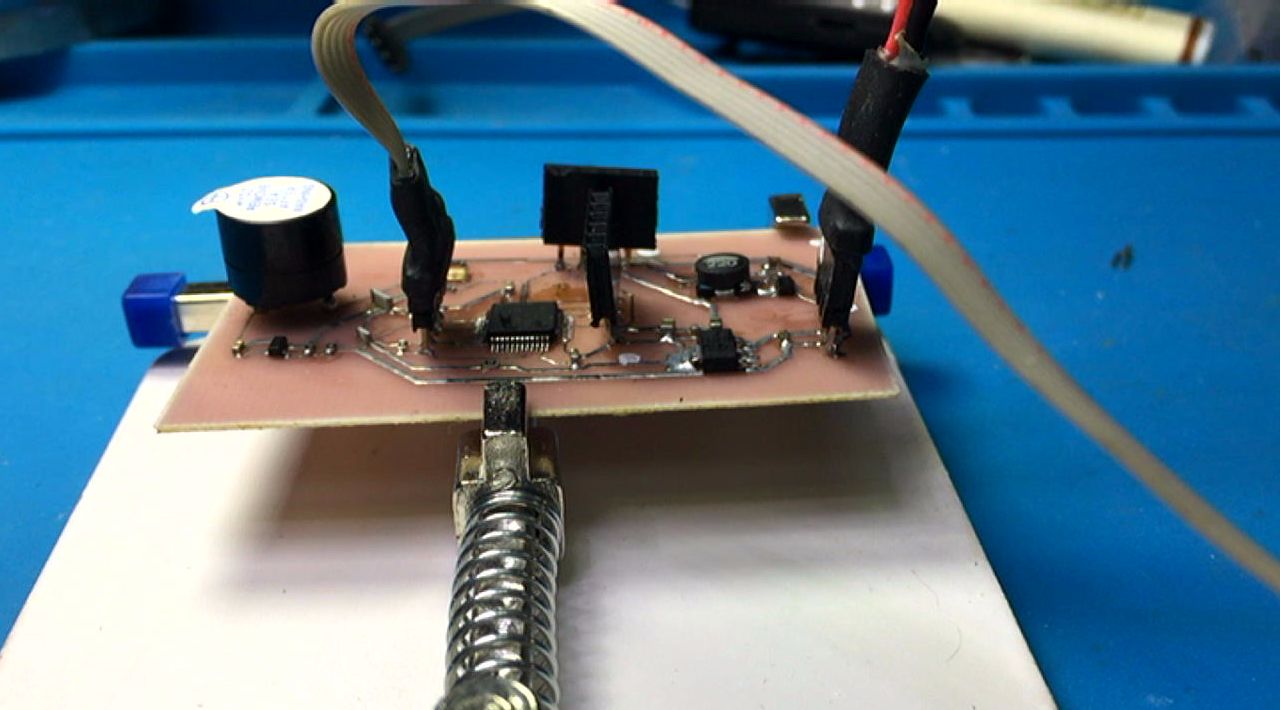

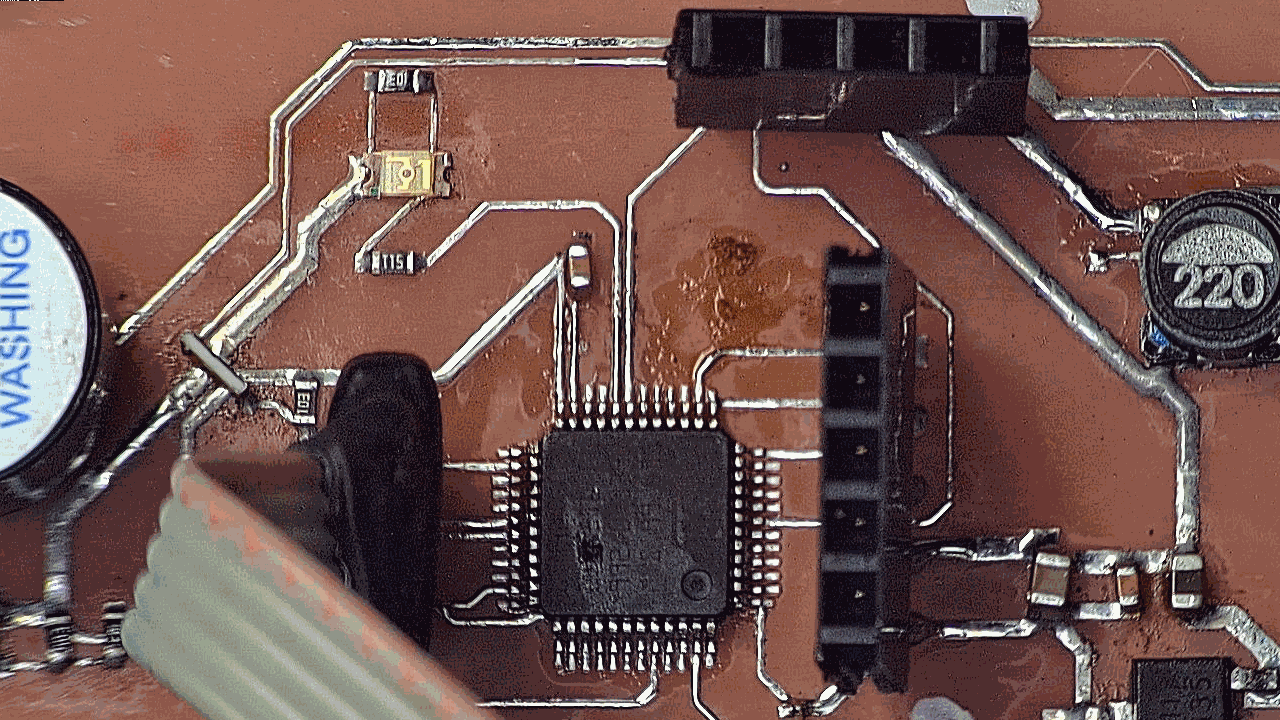

  焊接电路板。  测量电路板上3.3V 以及 3.7V 稳压电路都正常。  下载测工作程序。 根据 UART2 接收到的字符, 如果是 0x1F,  便启动一次蓝牙按键。  经过测试的确可以控制手机拍照。 最后经过HC12联网, 便可以实现自动蓝牙控制相机拍照了。

GM1702550000_1280_720.MPG|_-8

▲ 图1.3.3  测试程序运行状态

▲ 图1.3.3 测试程序运行状态



  结 ※

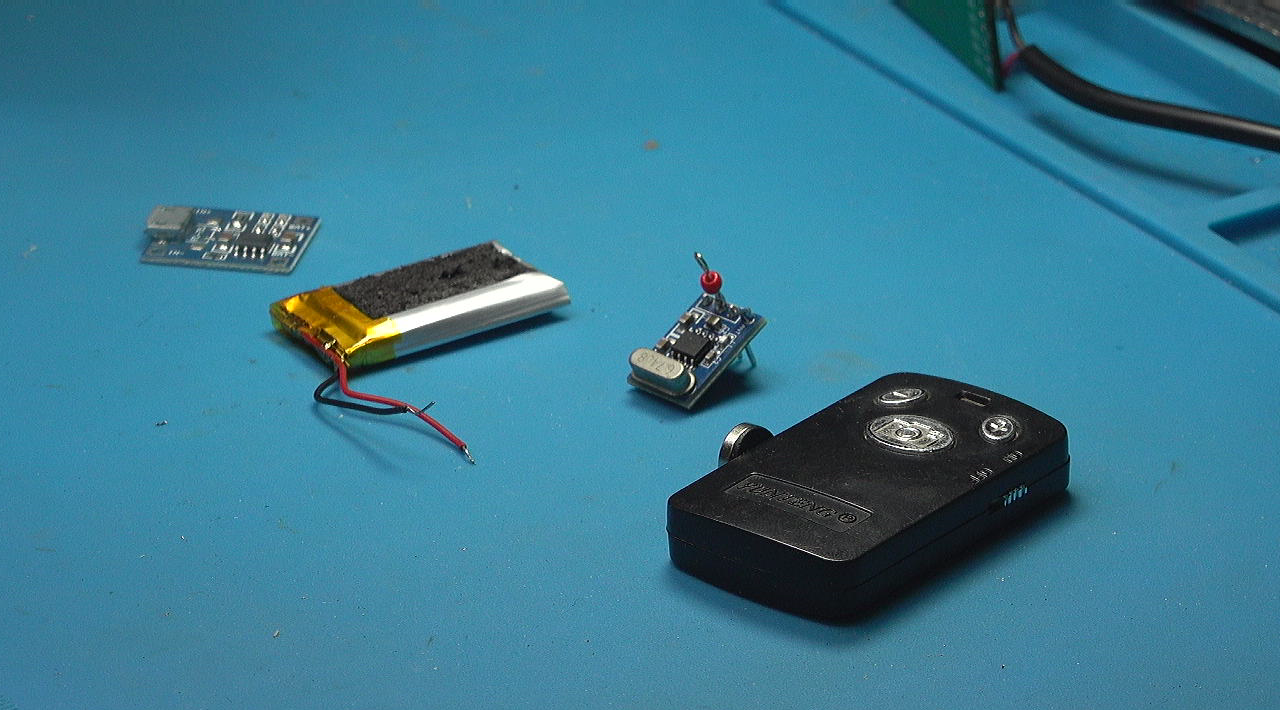

  文记录了对手机蓝牙遥控无线接口的制作过程。  利用 HC12无线模块,  可以将实验室内的按键和脚踏板都可以通过无线控制手机拍照了。

GM1702550141_1280_720.MPG|_-3
