线圈测量巴克豪森效应

巴克豪森效应



01 巴克豪森效应

---

一、前言

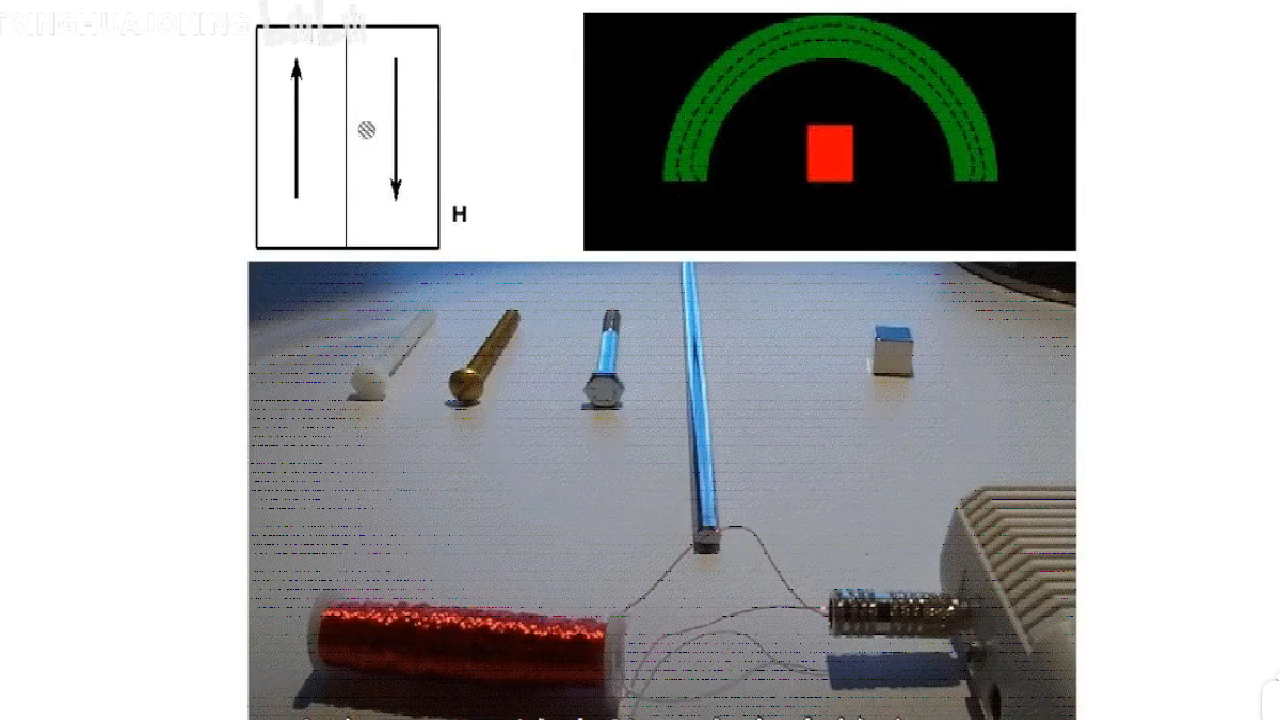

  巴克豪森效应是铁磁物质内部的磁畴突变引起磁场中的微小高频抖动。  可以通过线圈感应出微小的变化通过放大器获得这种高频抖动信号。  手边这个线圈本来是用于玩具电磁炮中的器件。  下面测试一下， 看利用它是否可以检测到铁质螺栓在磁铁磁化过程中的巴克豪森效应。  这需要应用到放大器对信号进行放大。

二、线圈参数

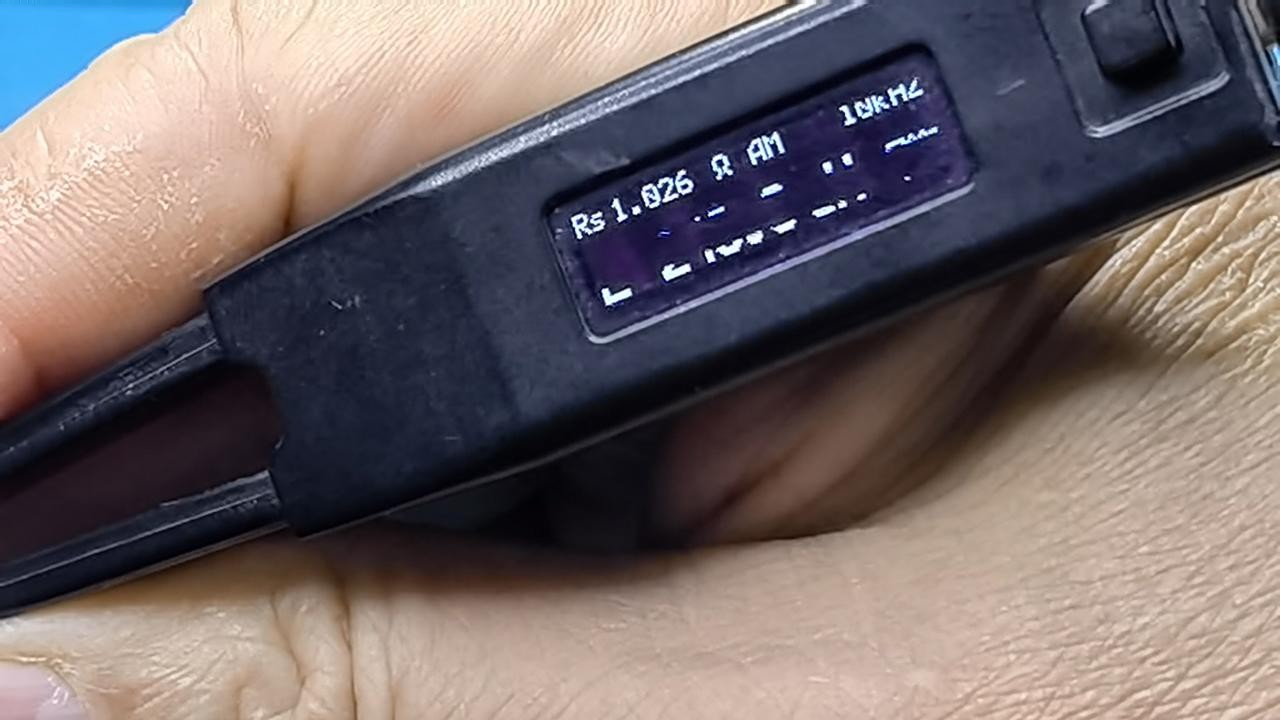

  下面使用SmartTweezer 测量线圈参数。 在100Hz下， 线圈呈现电阻特性。  将测量频率提高到10kHz， 重新测量电感， 电感为 246.4微亨， 电阻为 1.12欧姆。  这是在10kHz下线圈的参数。  下面使用 SR560对线圈信号进行高通放大。

三、观察信号

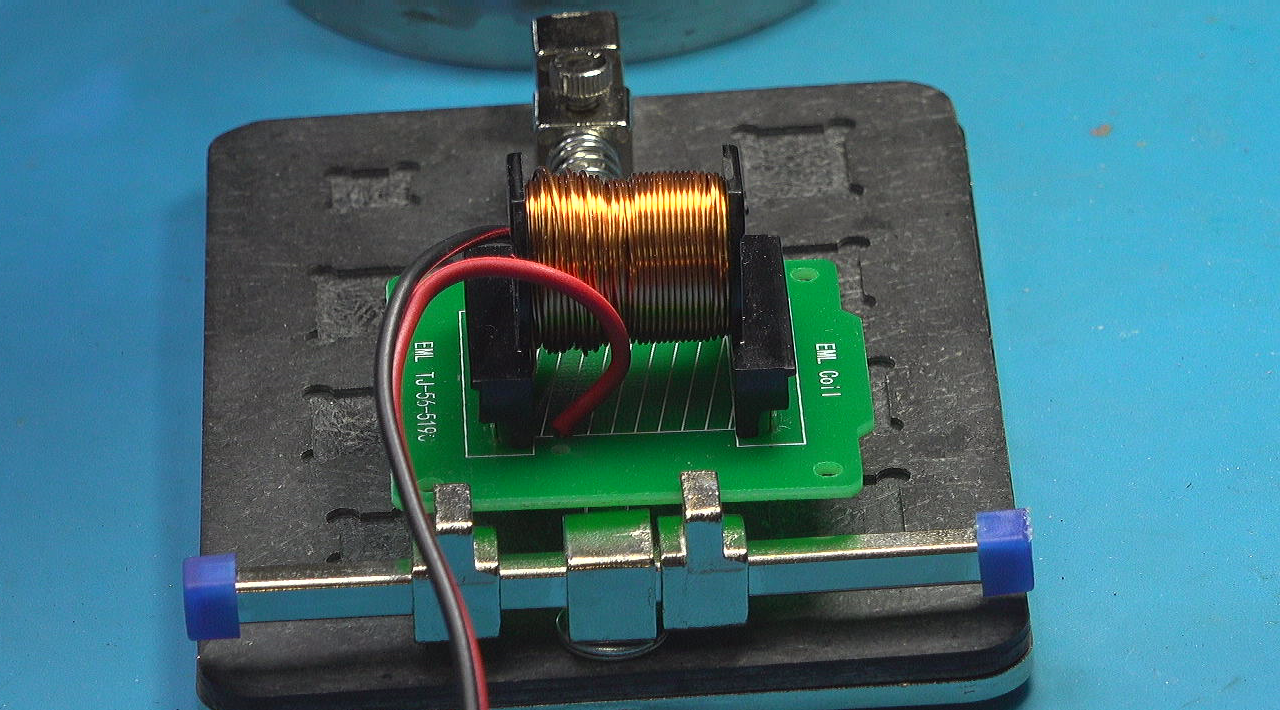

利用面包板连接信号放大电路。  在线圈中放置一个铁的粗螺栓。  设置放大器的放大倍数为 500，  在示波器上可以观察到放大后的交变信号。

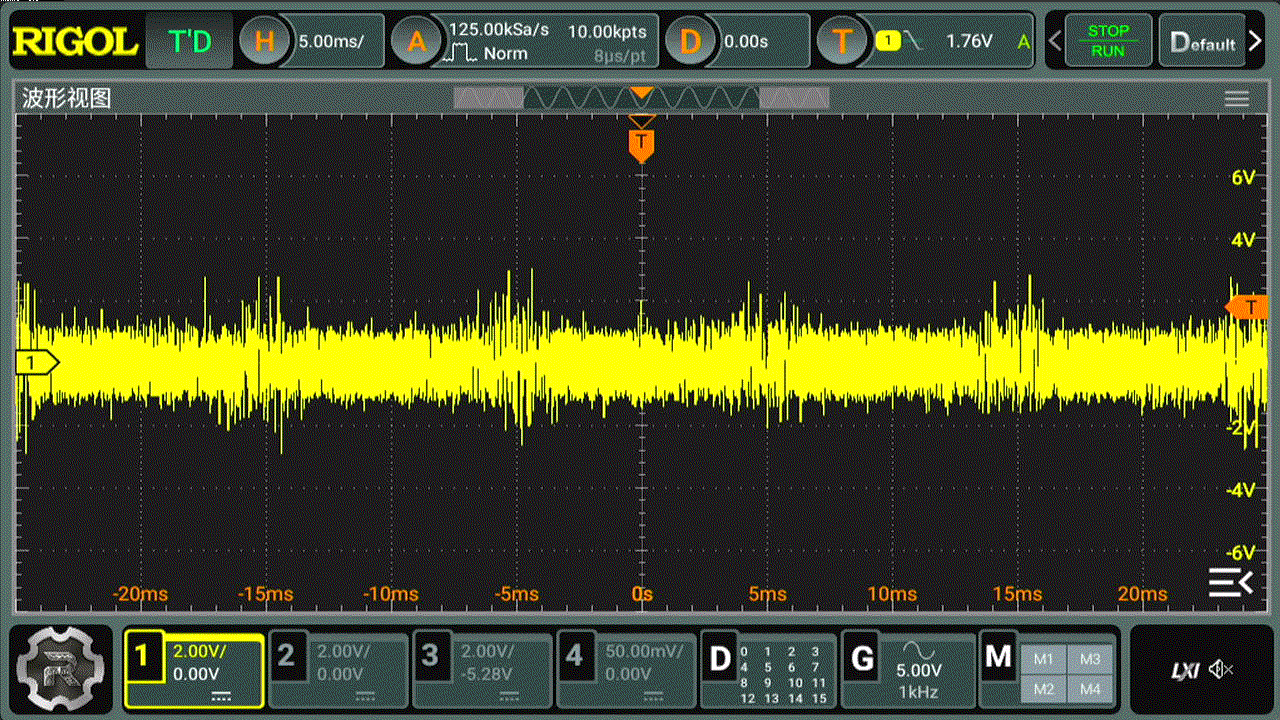

▲ 图1.2.1 放大器输出信号

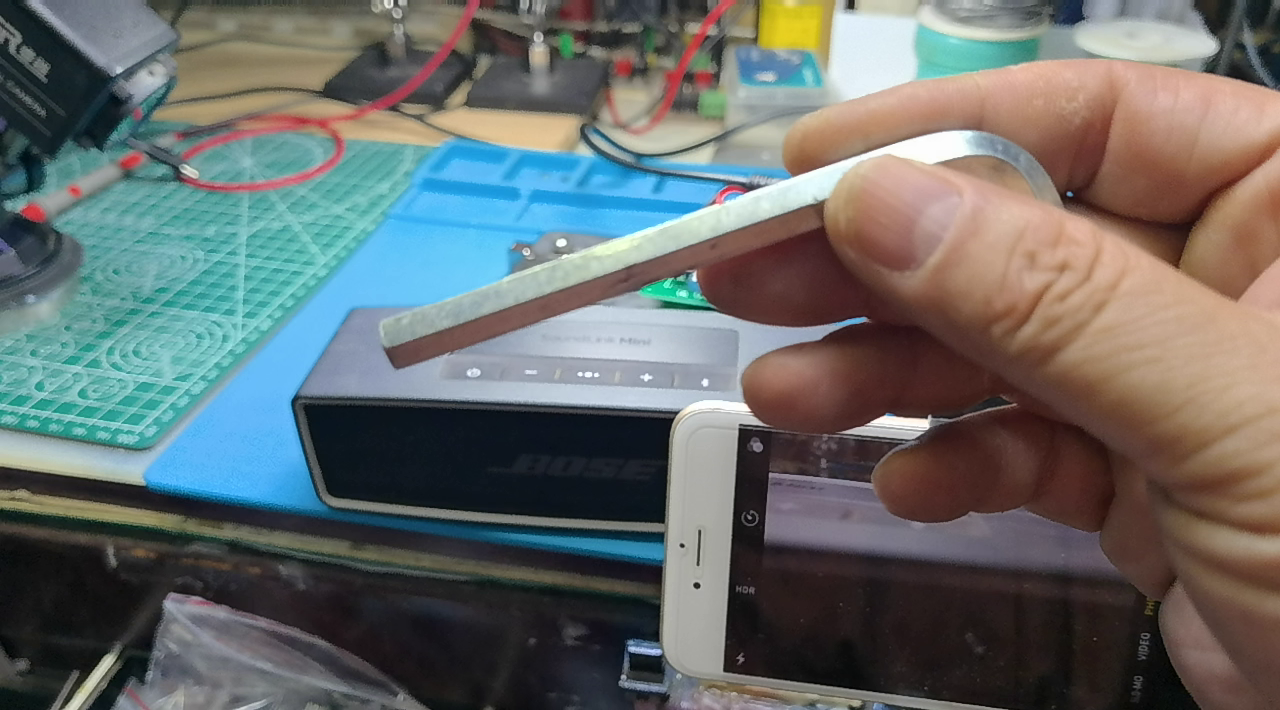

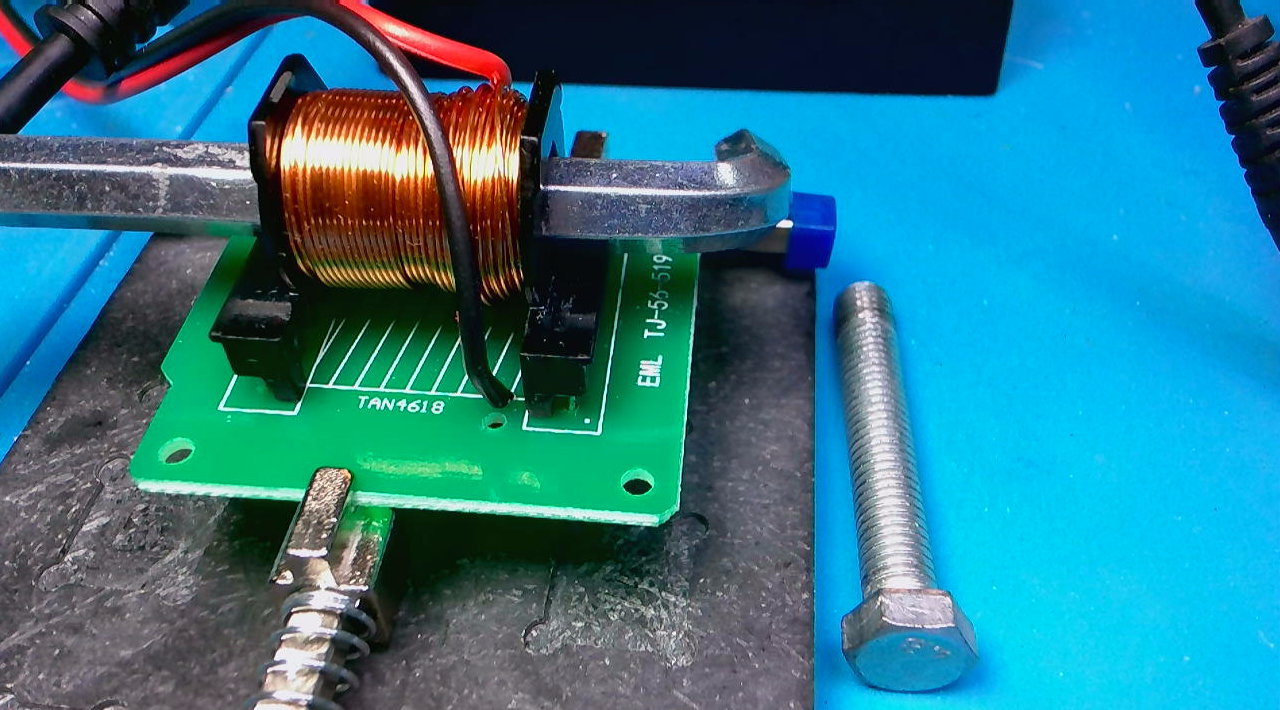

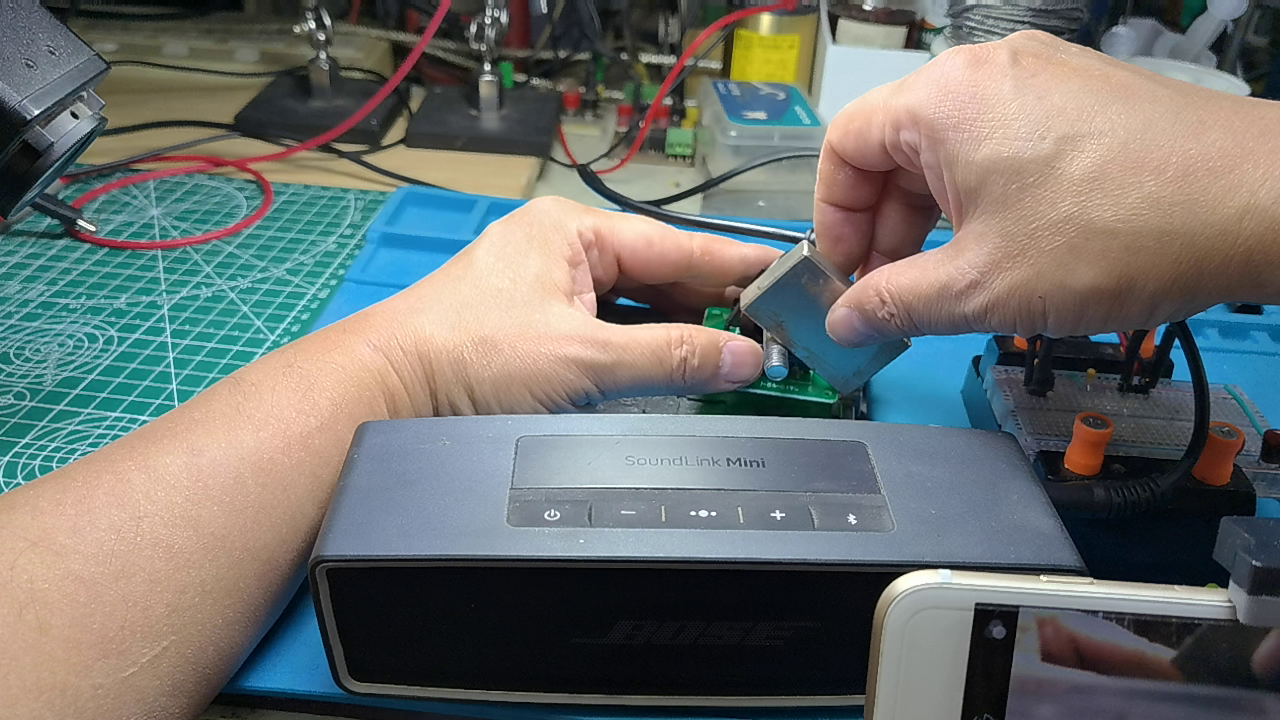

  将放大信号接入一个蓝牙音箱， 手持一个强磁铁靠近螺栓。 很可惜并没有听到巴克豪森信号声音。 改变放大器的带通和增益， 依然没有能够听到巴克豪森效应。 磁铁与螺栓之间的摩擦， 所产生的是磁铁震动所对应的磁场波动信号。  更换一个铁质的六角扳手。 使用磁铁进行磁化。 没有能够听到巴克豪森噪声。  扬声器对外的磁场波动会形成震荡反馈。 调换扳手方向。  最终， 还是没有听到巴克豪森噪声。



※ 总  结 ※

---

估计是线圈匝数太少， 信号强度不够。  也许是铁螺栓和铁扳手是软磁铁， 本来巴克豪森效应就低。 对此， 今天的测量就到这里了。

---
