一、前言

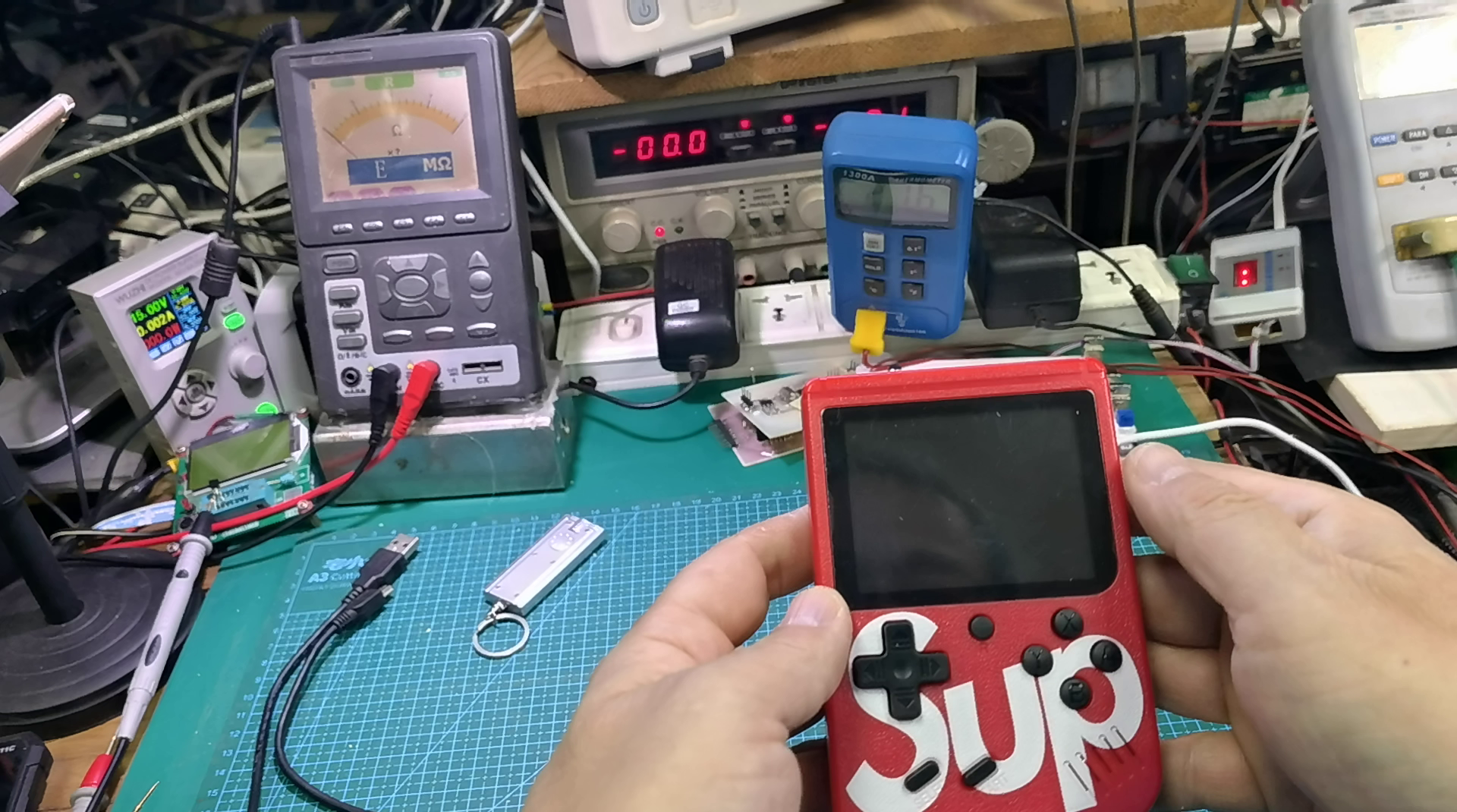

  这款红色的玩具游戏机， 是过节礼盒中最后一个电子玩具了。 下面拆卸一探究竟。 看得出来， 它号称 400 个游戏， 还是名副其实的。  这款玩金子游戏， 记得最初我是在 XT 286上玩过。   它背后的电池盒内有一节充电电池。 接下来打开它的外壳。

二、拆卸

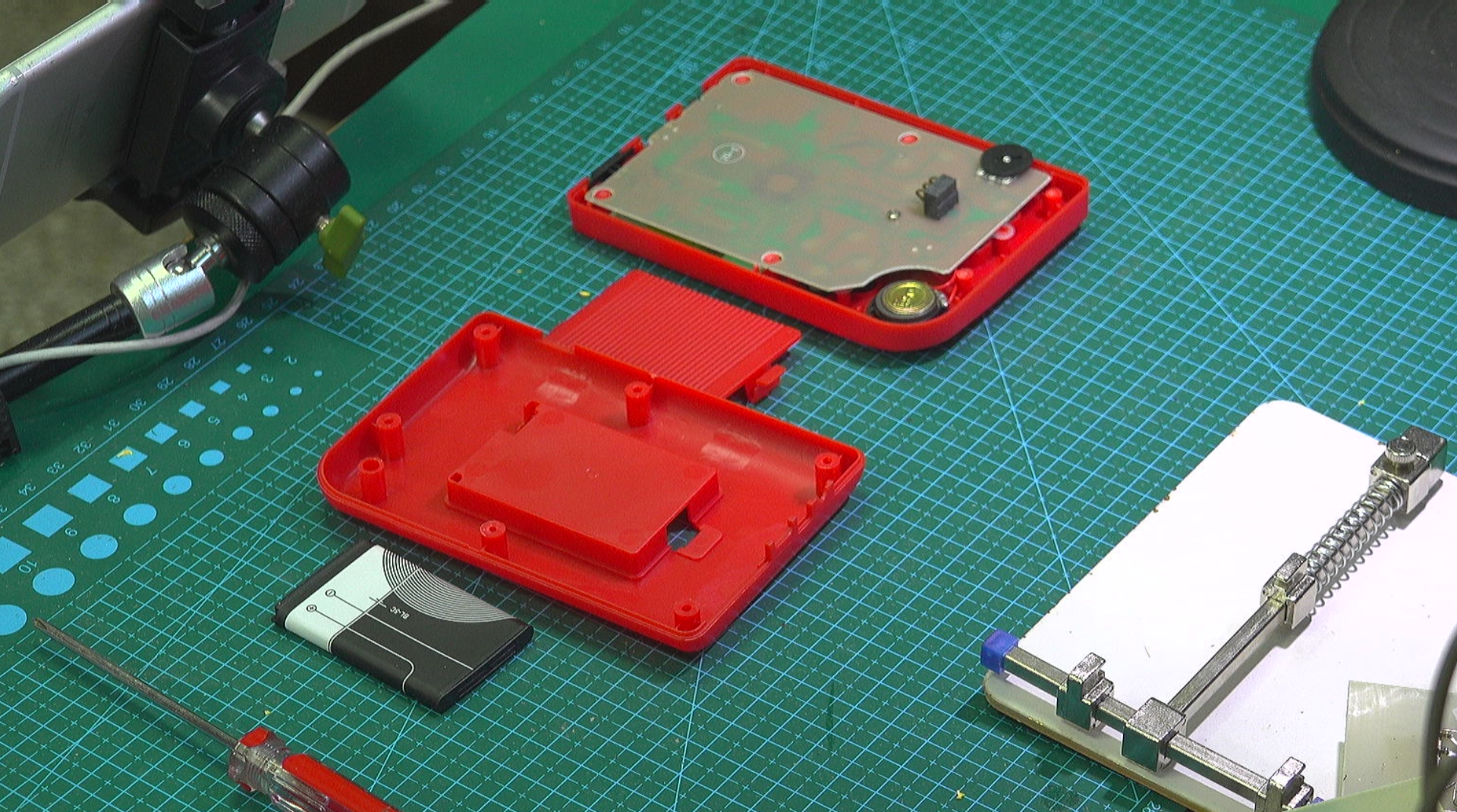

  拆下外壳上的六个木纹螺丝钉， 很容易将游戏机外壳打开。  打开之后， 可以看到内部电路板和扬声器。  充电电池是通过后壳上电池仓一侧与电路板相连接。  下面将内部的电路板反过来， 查看一下电路板正面。

三、电路板

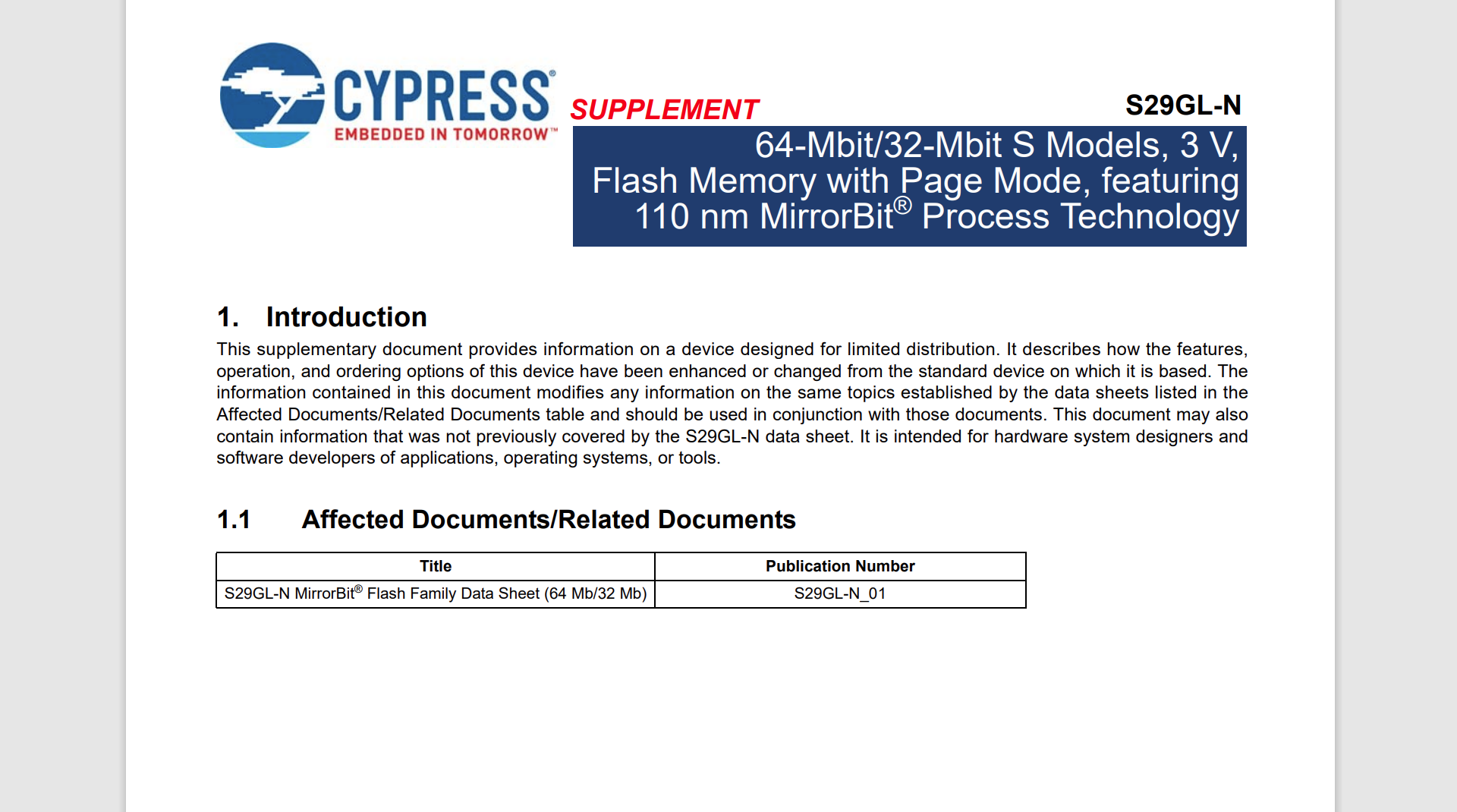

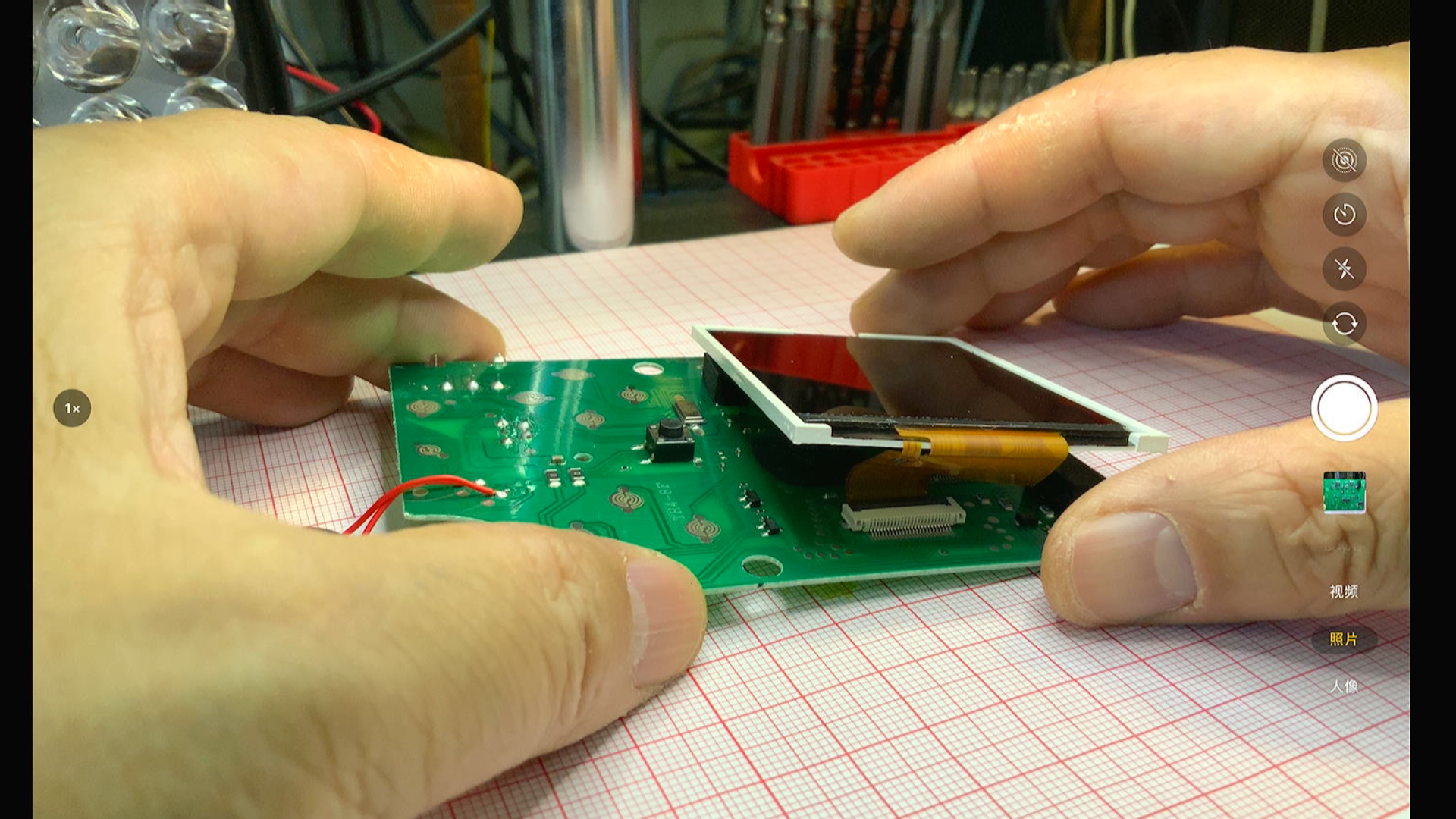

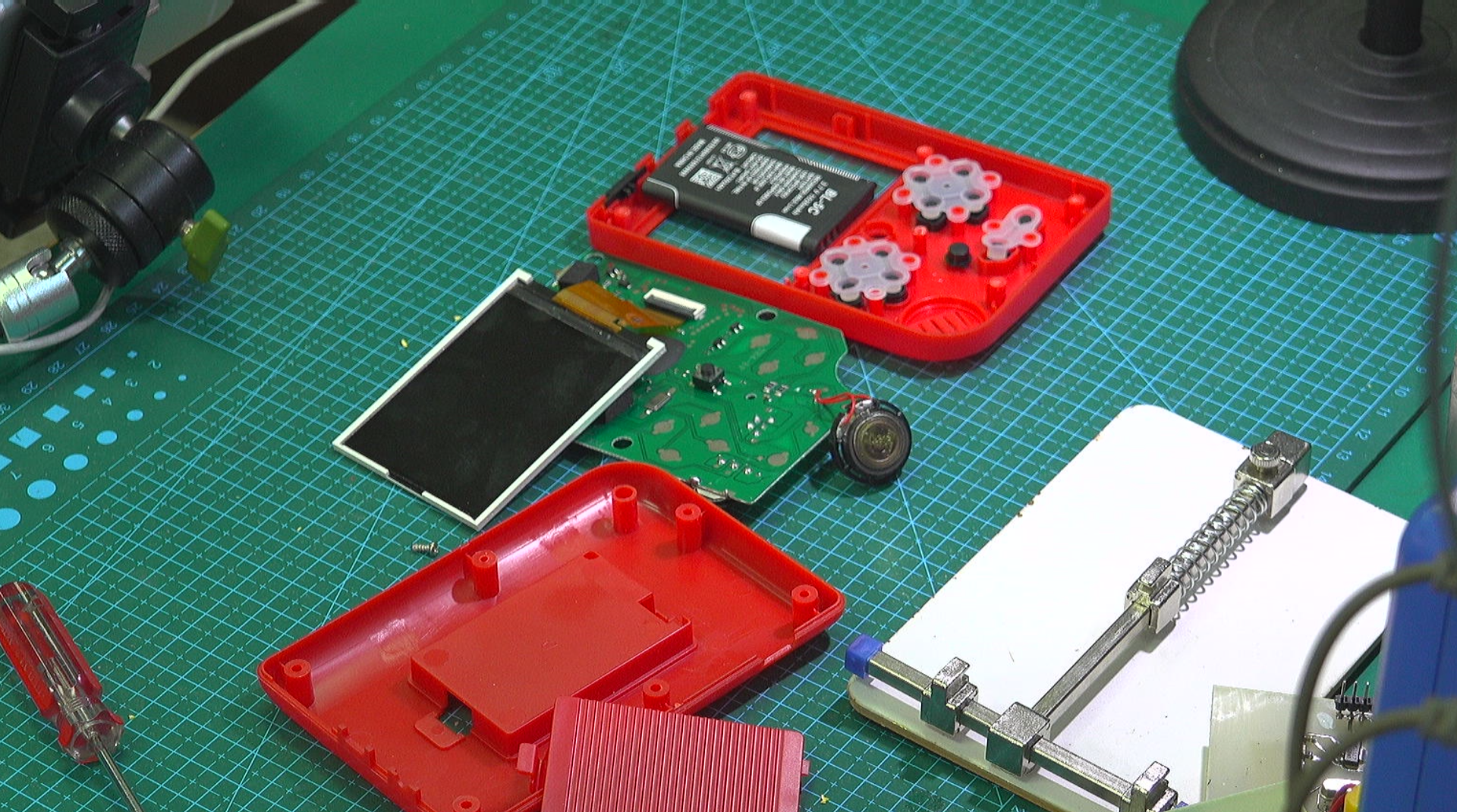

  打开电路板。 先拆卸下来上面的一个固定木纹螺丝。 这样便可以将电路板与前盖脱落。 前盖很简单。 它包括有四个按键。  电路板上有一个大的彩色液晶。 电路板上固定有一个牛屎芯片以及一个FLASH芯片。  这个FLASH的型号为 S29GL064。  这是一颗 64M 比特的 Flash 存储器。

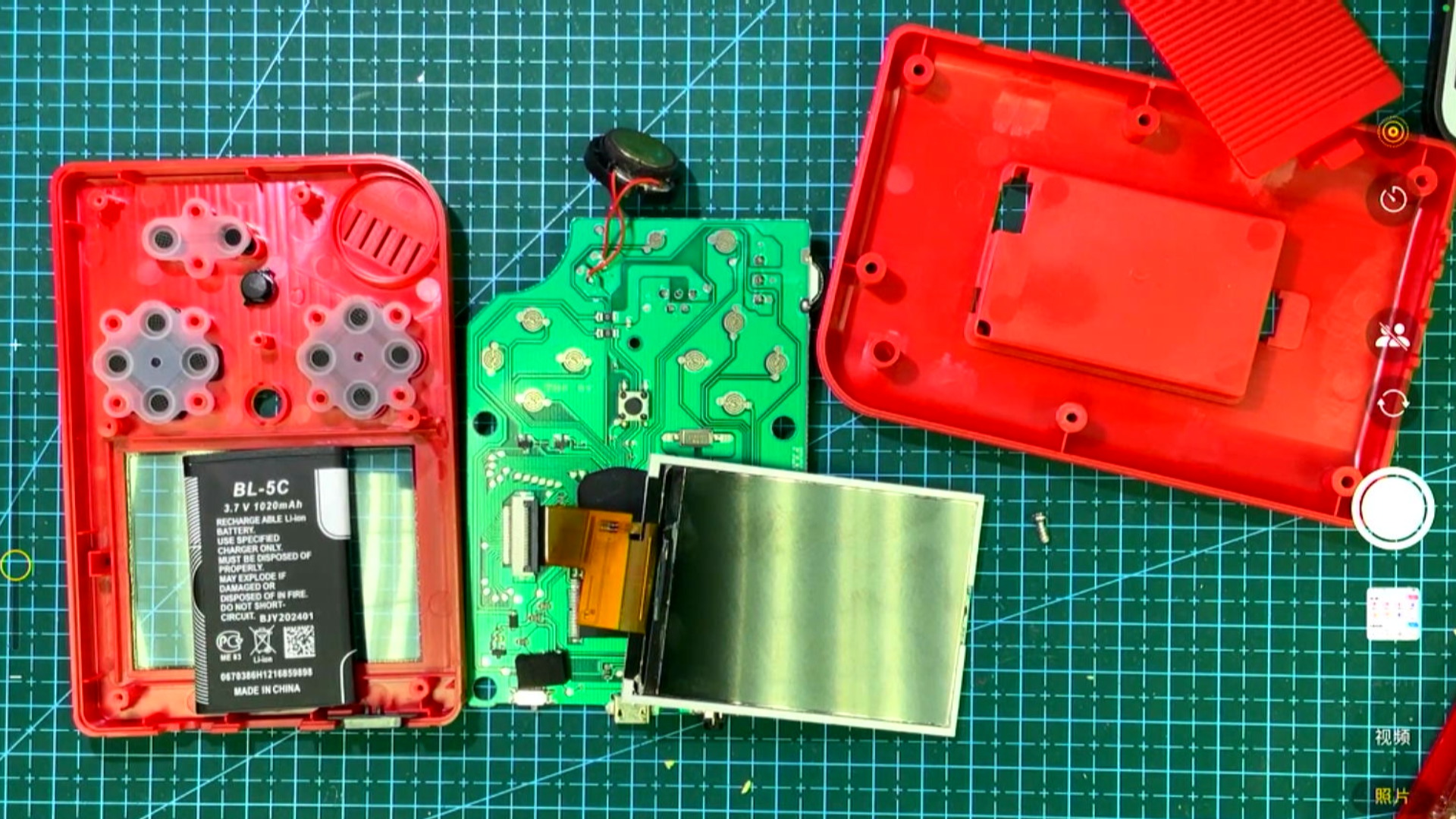

  此类， 电路板上还有一个 8Ω 阻抗的小型动圈式扬声器。 一个音量控制电位器。 还有一个电池接插座。  这就是这个电子游戏玩具内部的结构。



※ 总  结 ※

---

  本文记录了一款玩具游戏机内部的结构。  它的声音和对应的游戏，  承载着以往儿童时期的回忆。  到此为止， 三个节日礼盒中的电子设备都拆卸完了。

---
