一、前言

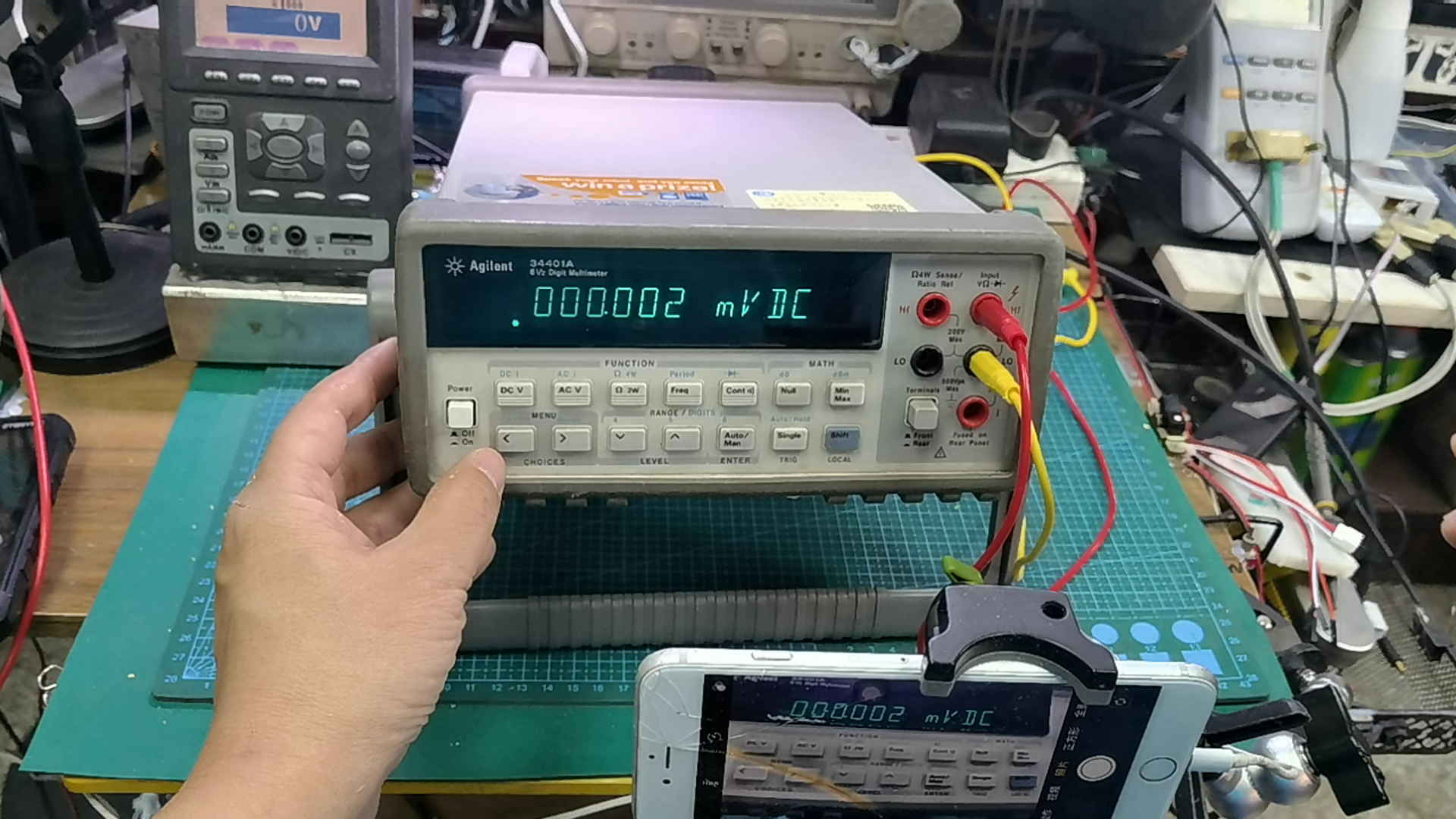

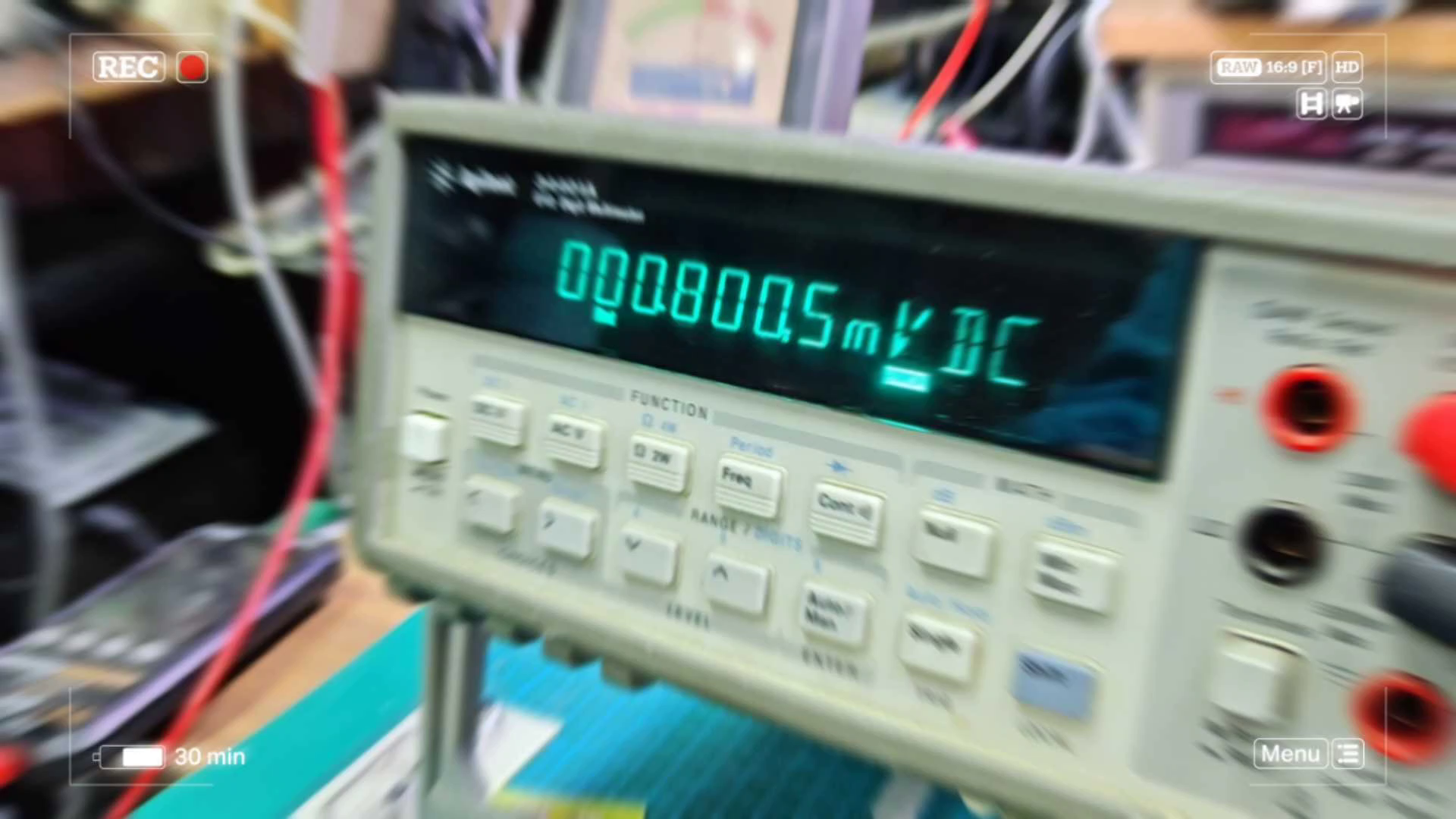

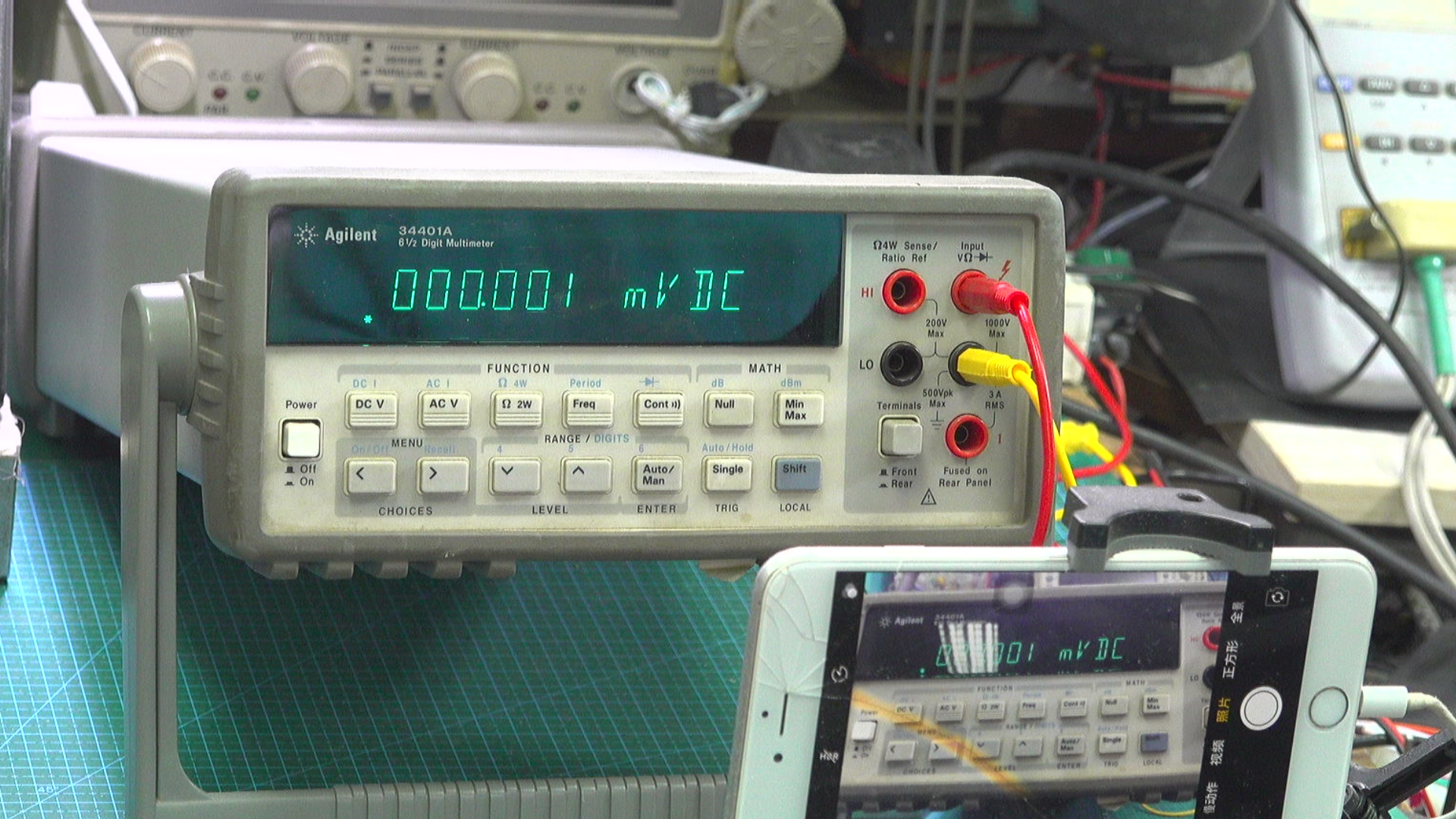

这款Agilent 数字万用表 34401A，将用于实验室自动测量。它具有RS232接口，下面对它的远程接口功能进行测试。最终实现能够完成自动测量的功能。

GM1710571728_1920_1080.MP4|_-4

二、数字接口

根据 Agilent 34401A 的用户手册，可以了解他的编程方法。通过前面板设置相关参数，前面板按钮配合 SHIFT 按键都有两个功能，可以分别设置万用表的不同功能。其中，在输入输出菜单中，可以设置串口通讯波特率以及奇偶校验等参数。下面对此进行查看和操作。

GM1710573043_1920_1080.MP4|_-7

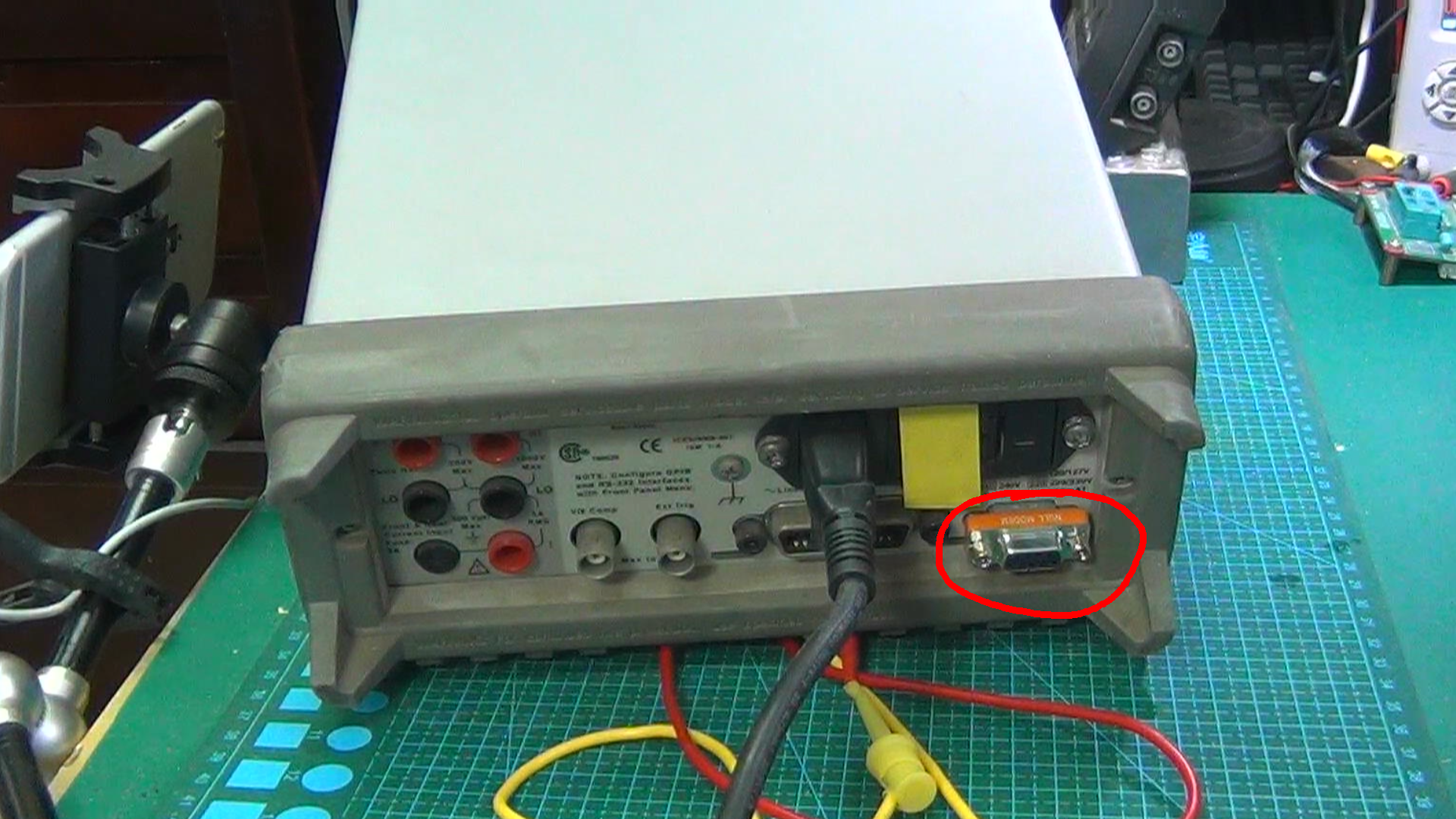

通过SHIFT， MENU左键进入参数设置界面。然后通过左右箭头选择菜单组。选择 E 菜单，设置串口参数。使用往上箭头按键，进入子菜单，可以设置波特率以及奇偶校验。波特率为 9600，以及没有奇偶校验。在设备后面，具有UART接口，接入计算机的RS232接口。

GM1710573524_1920_1080.MP4|_-4
使用直通串口延长线引出数字万用表的串口。通过测量接口的电压，可以看到它的第二端口的电压为负 9V 左右，这说明它可以直接接入计算机的串口。将它接入计算机 USB 转串口的接头中。

GM1710574029_1920_1080.MP4|_-3

三、软件编程

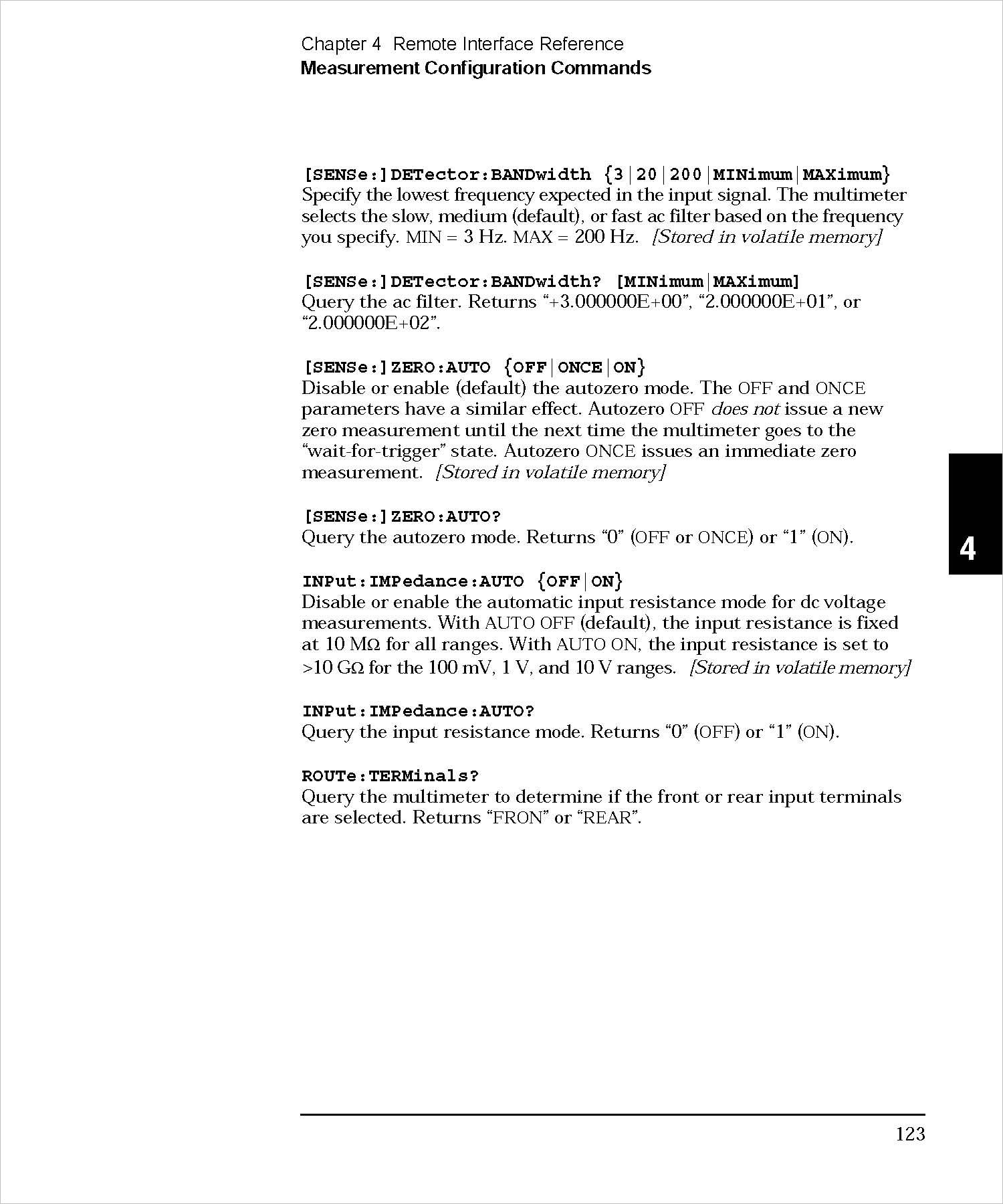

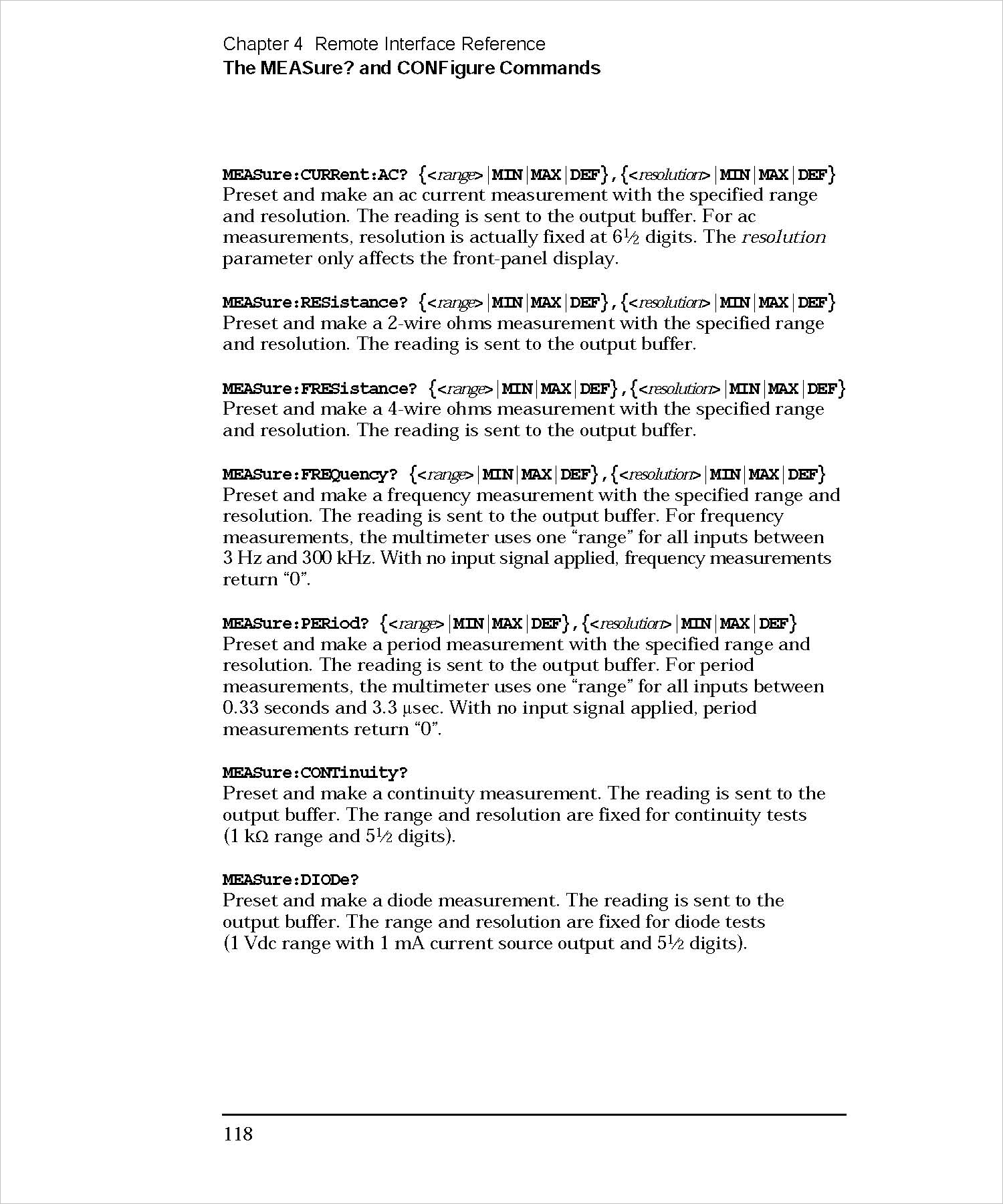

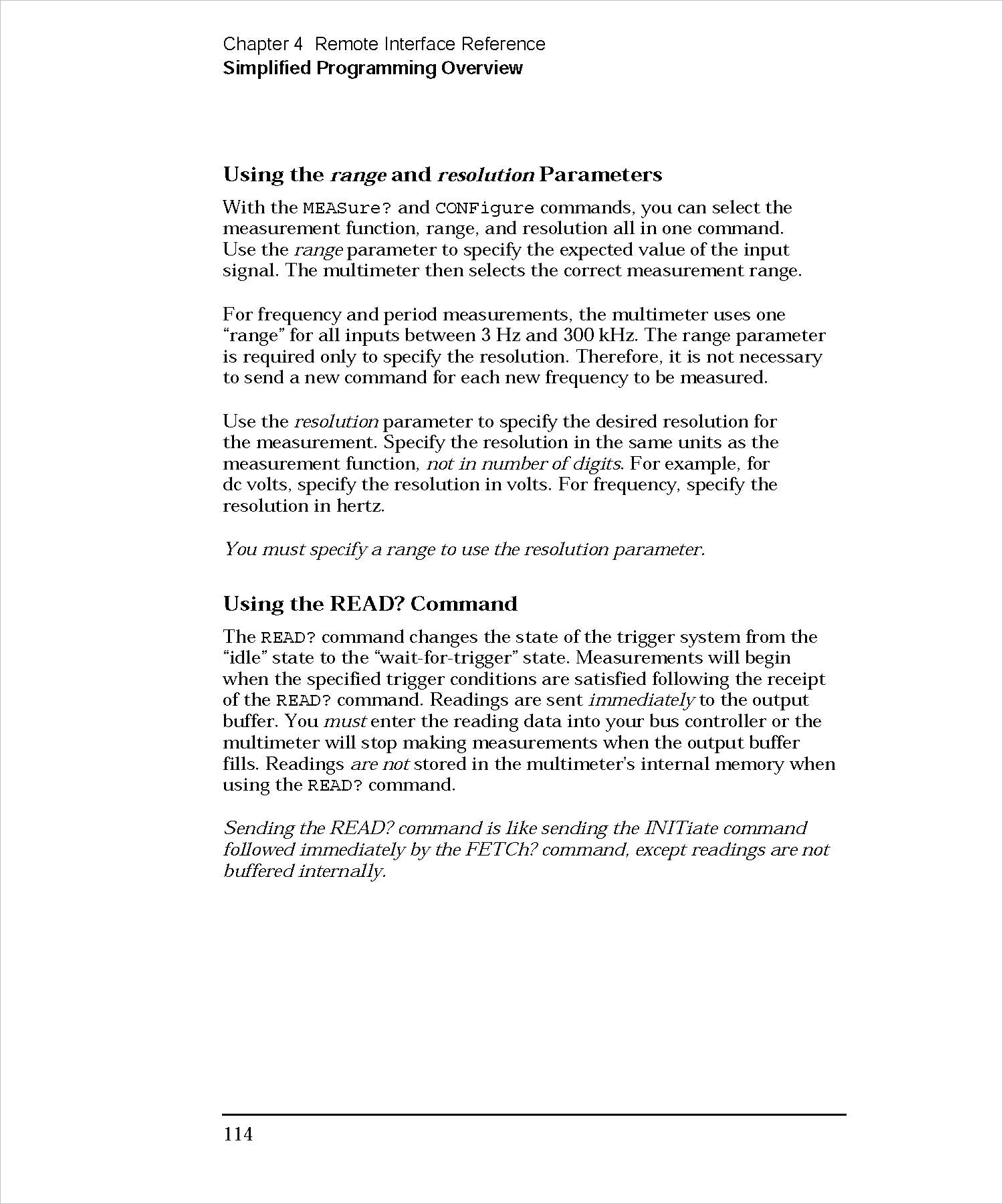

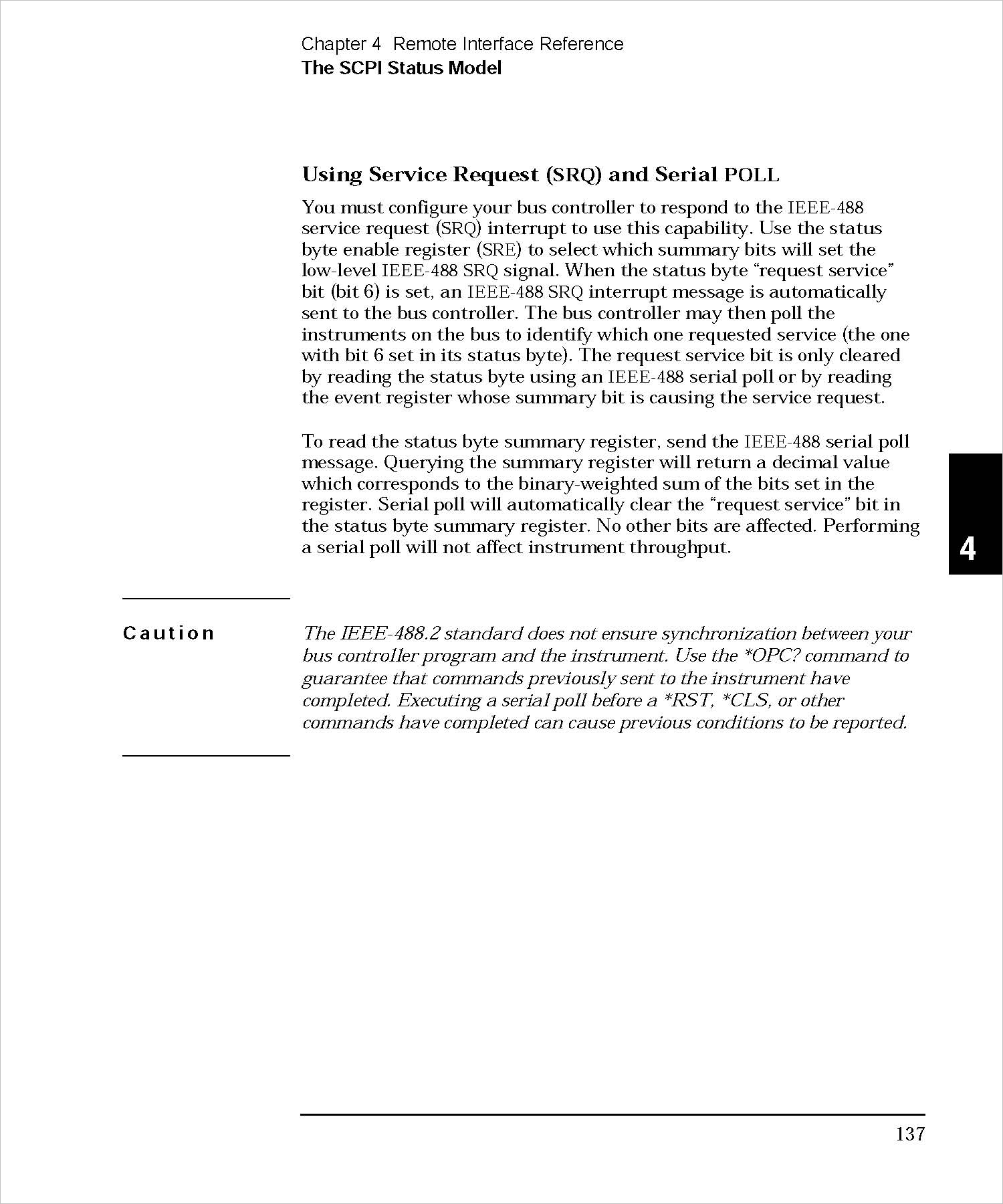

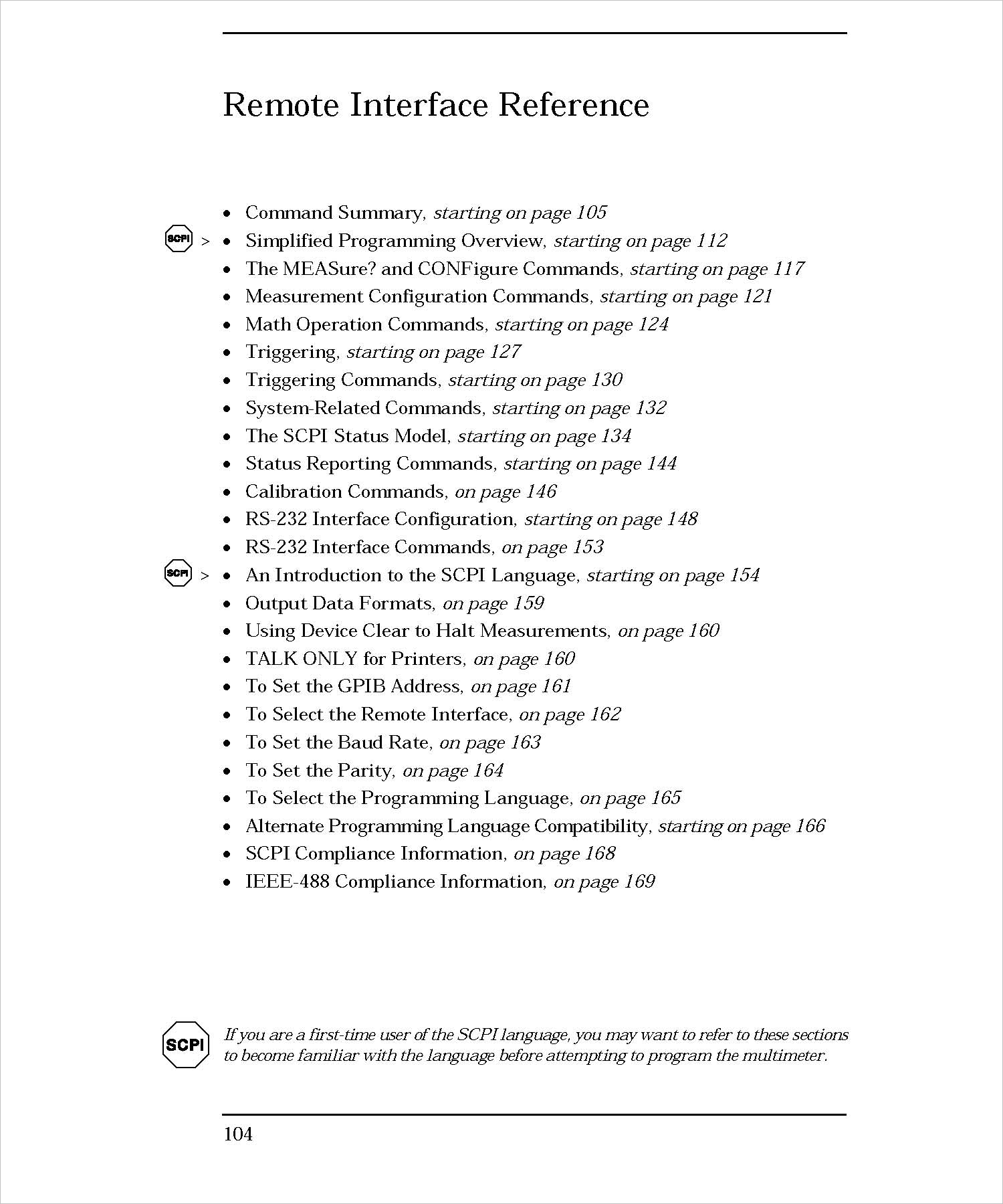

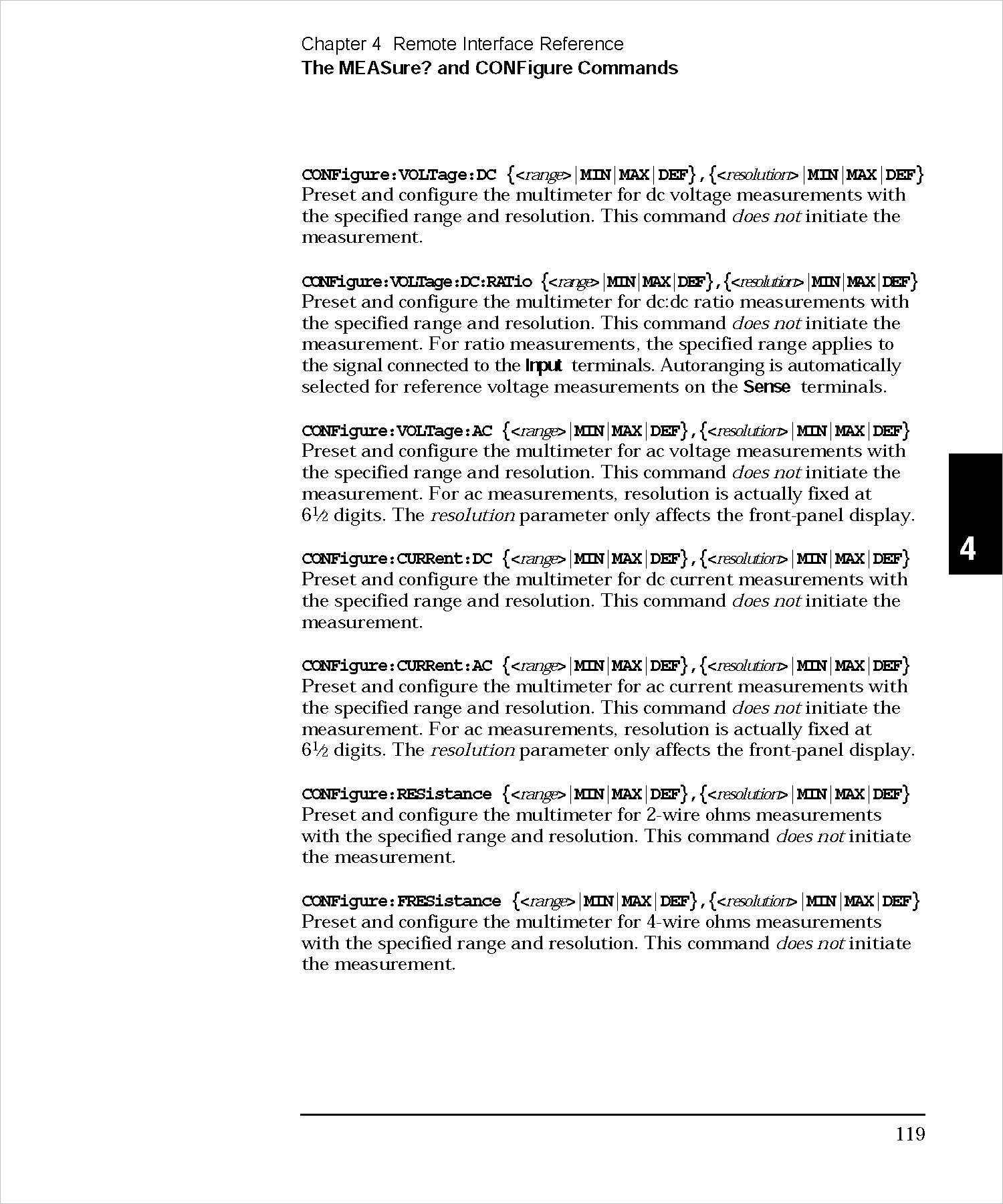

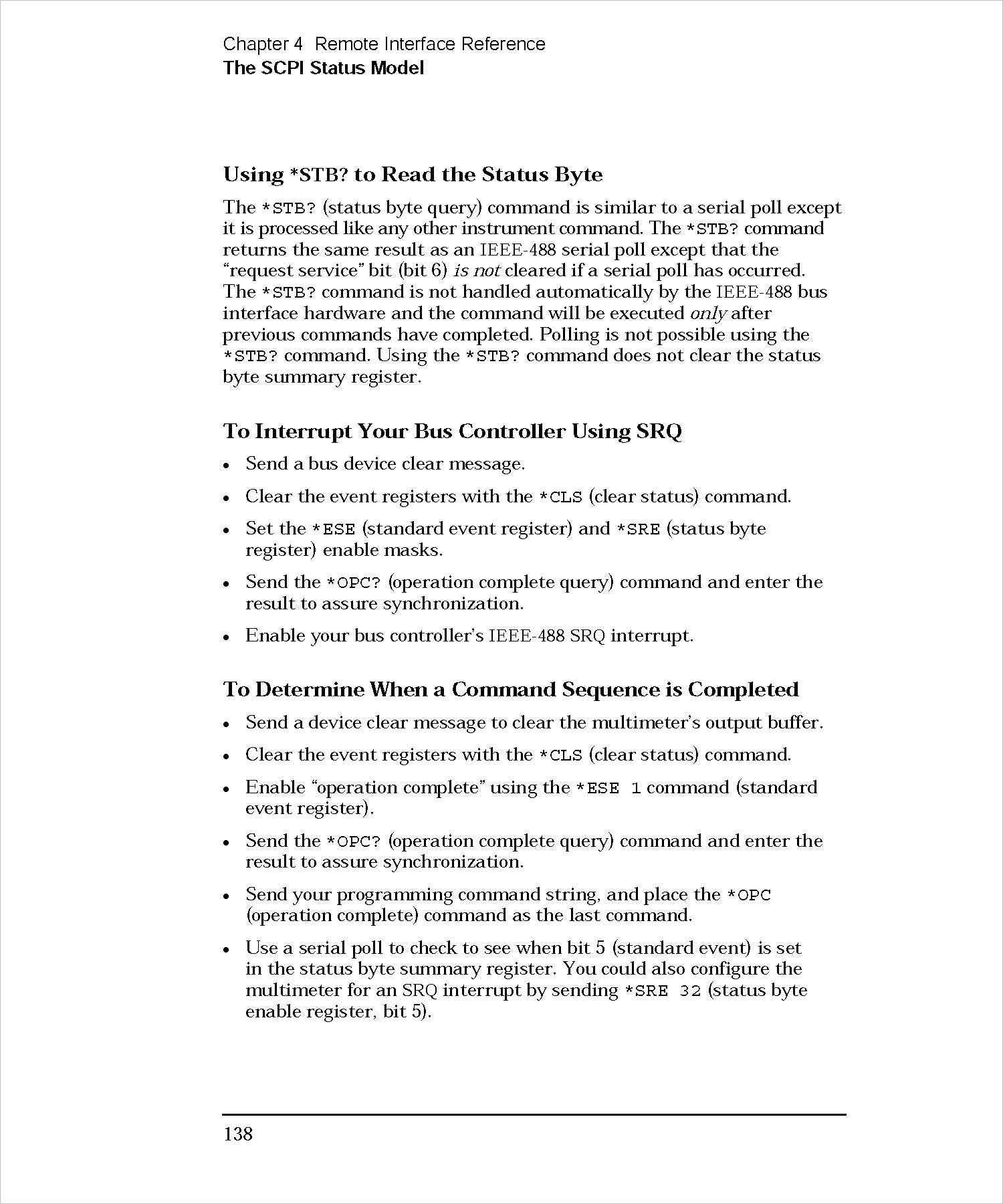

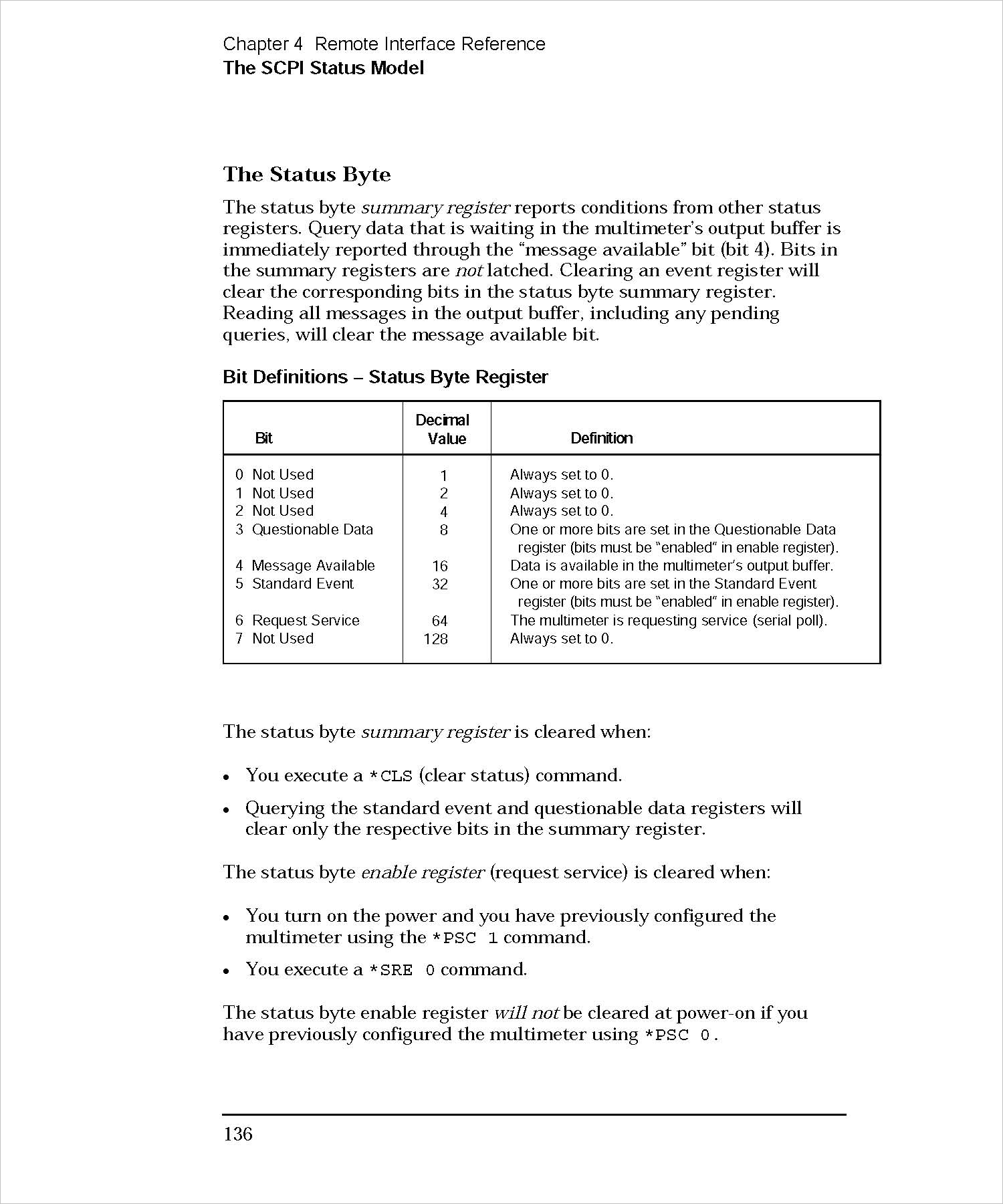

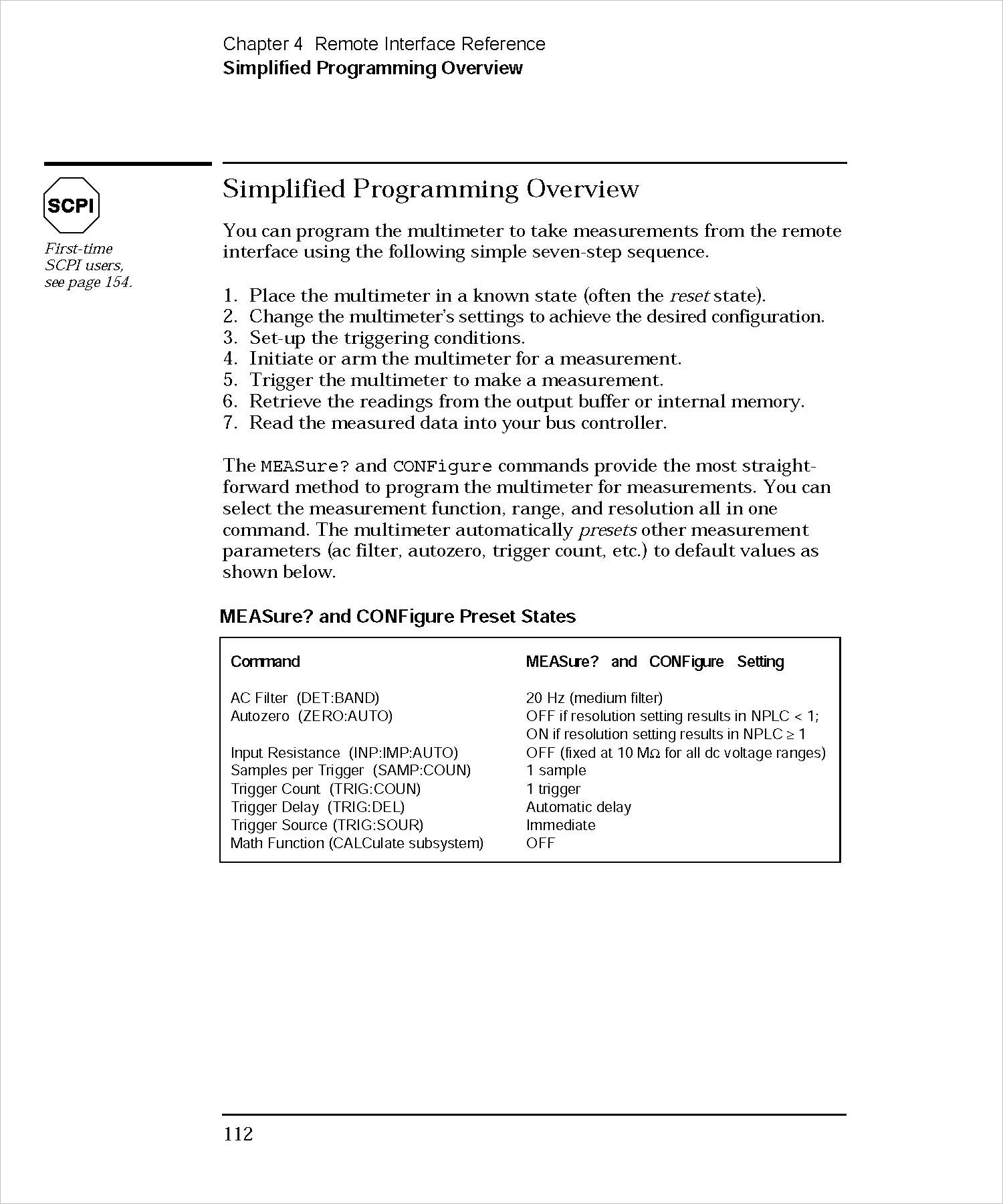

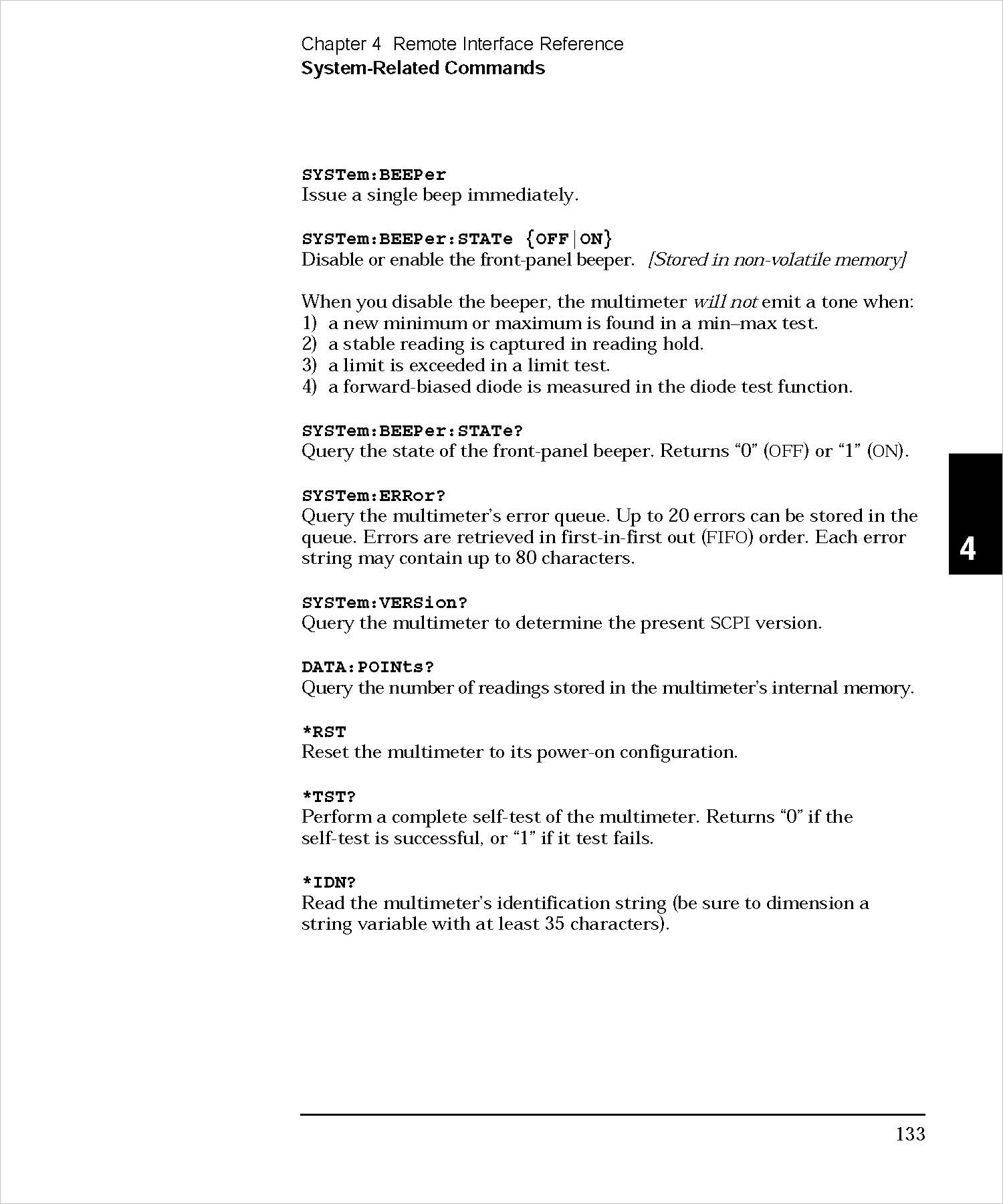

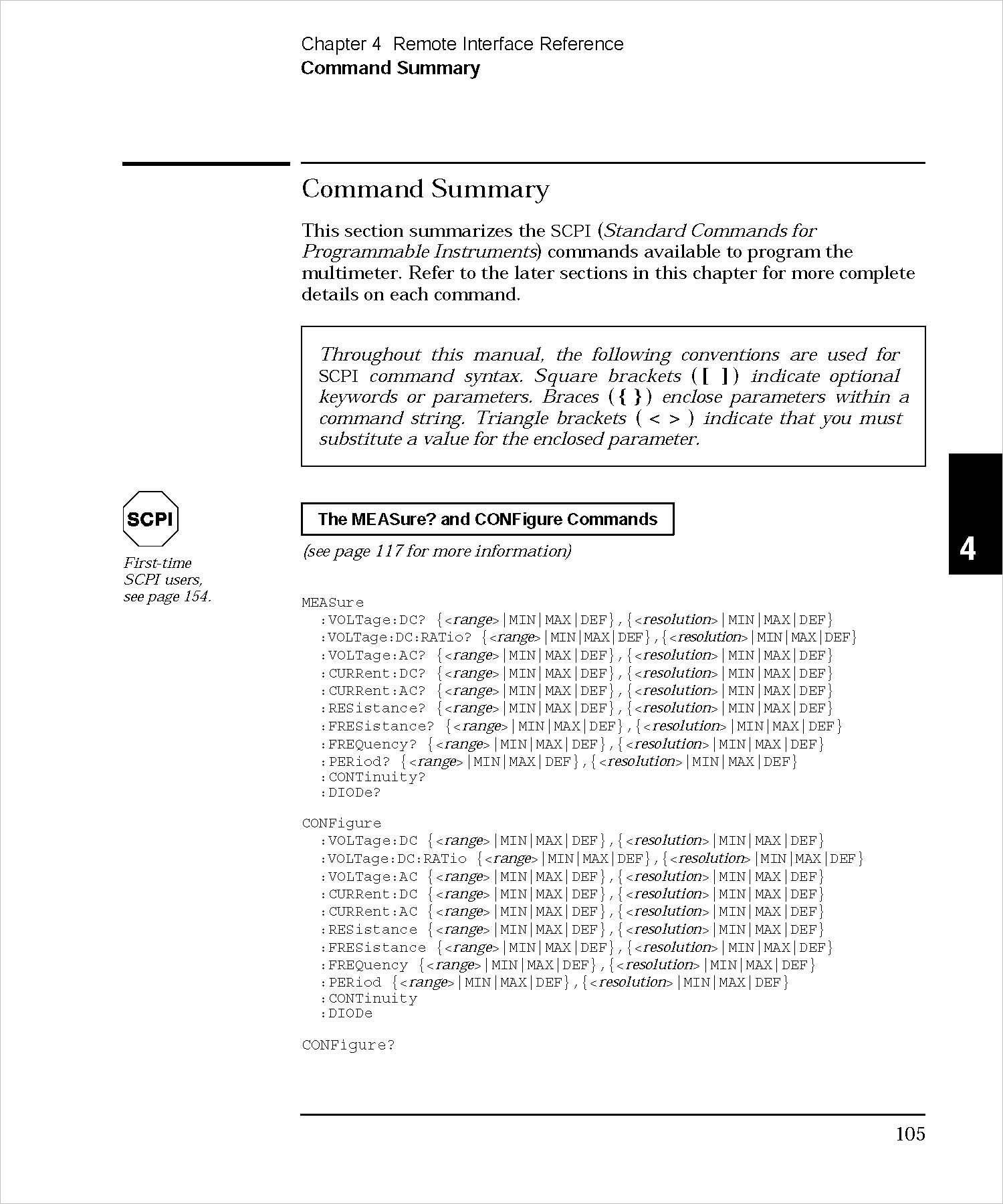

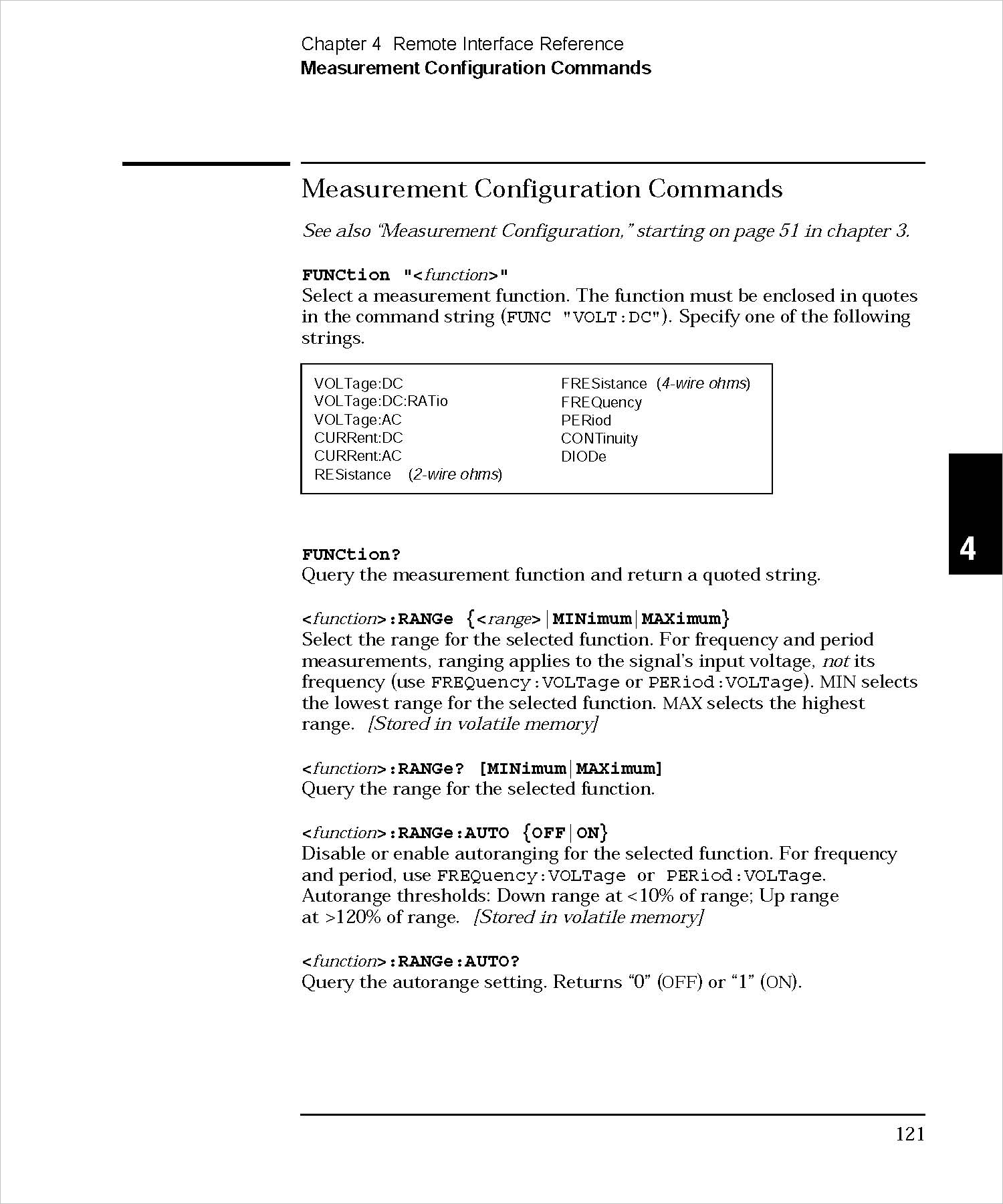

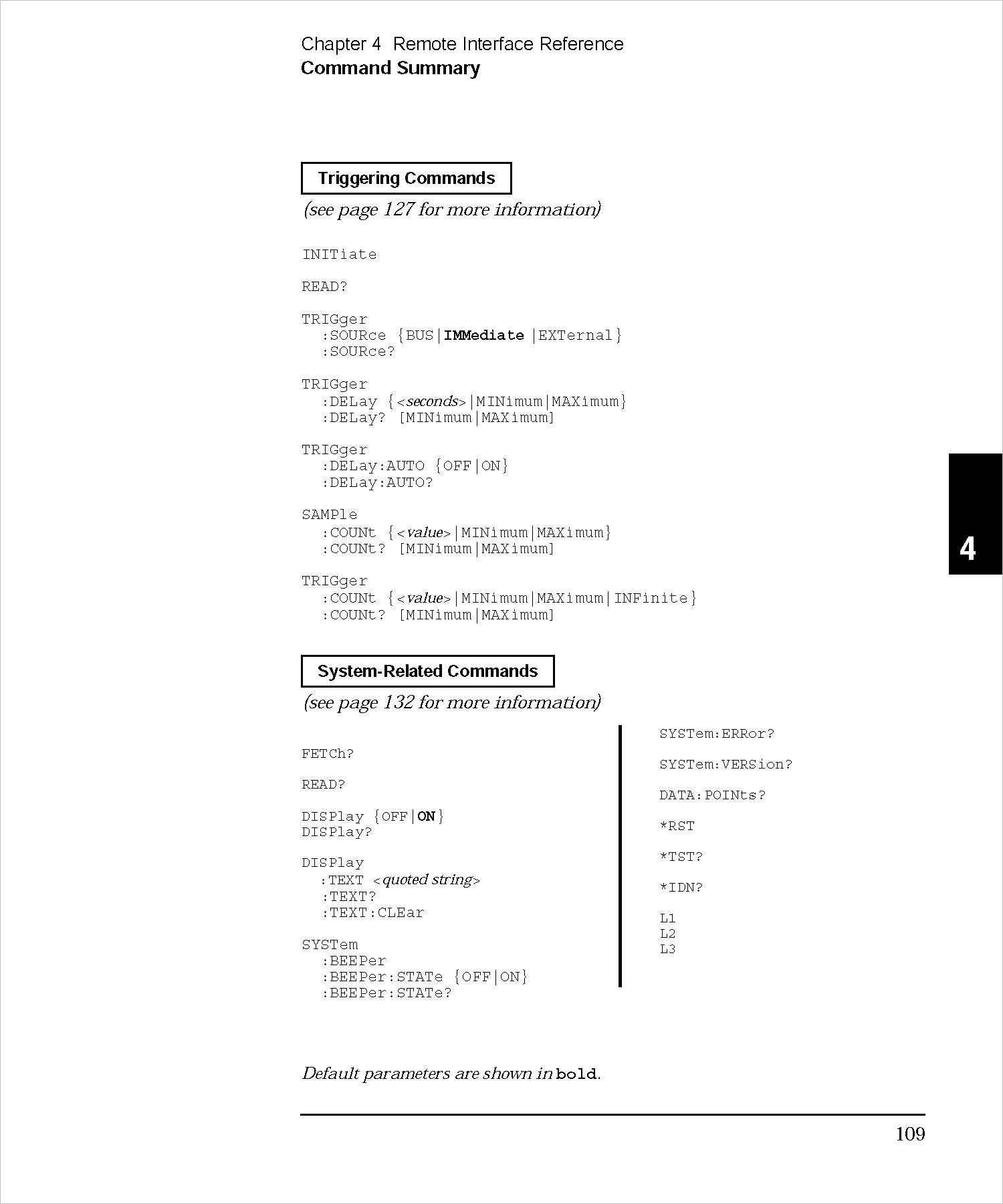

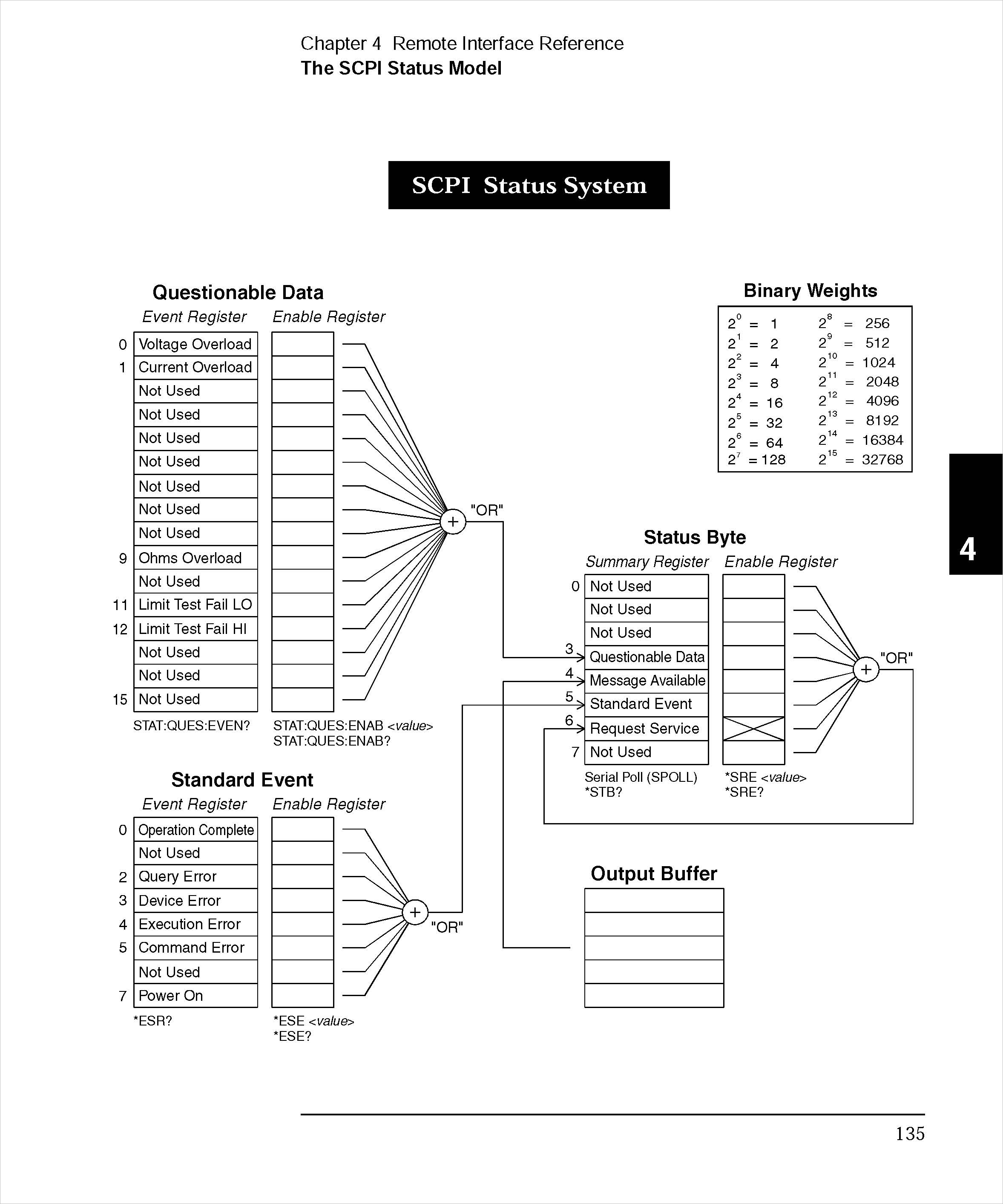

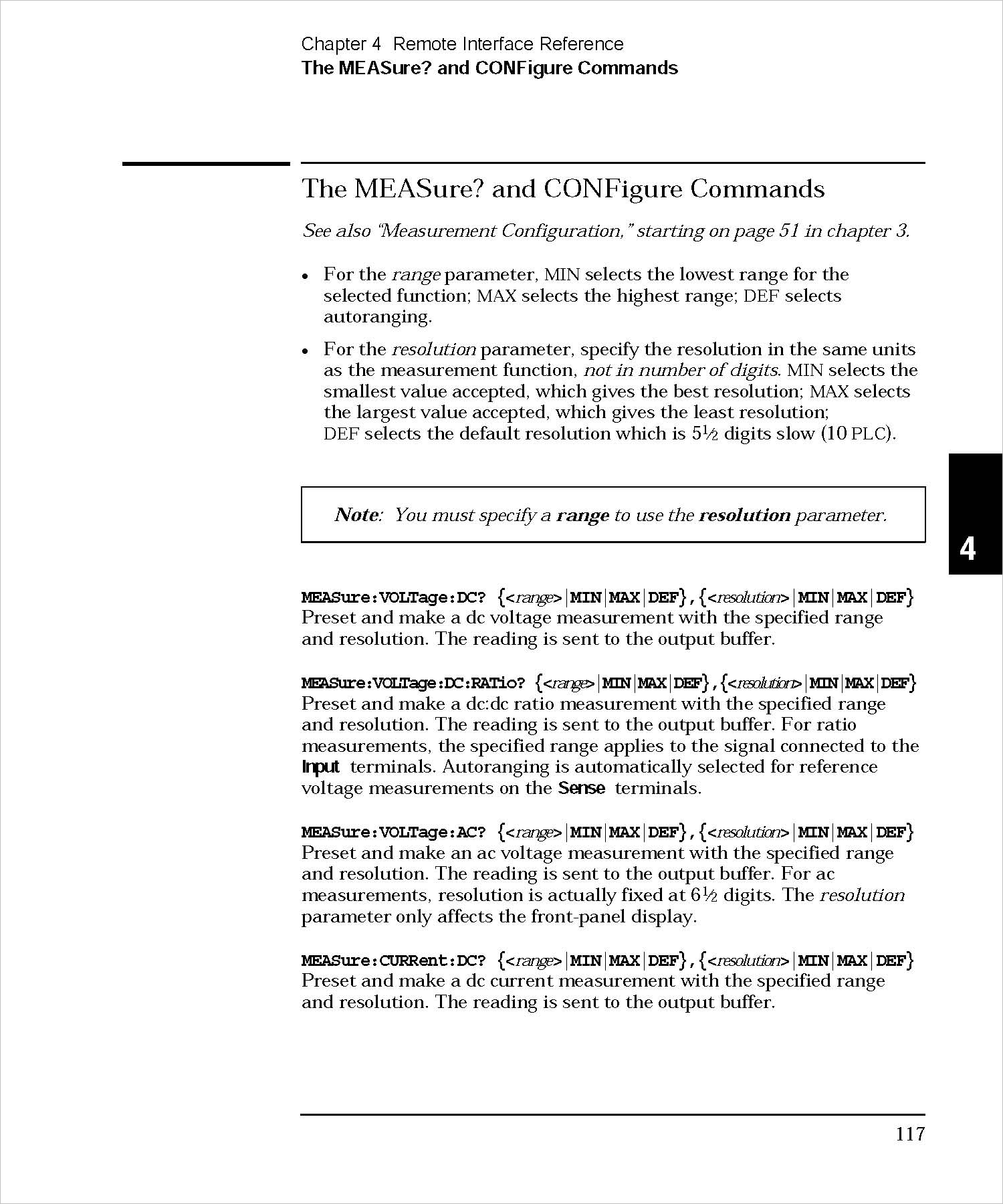

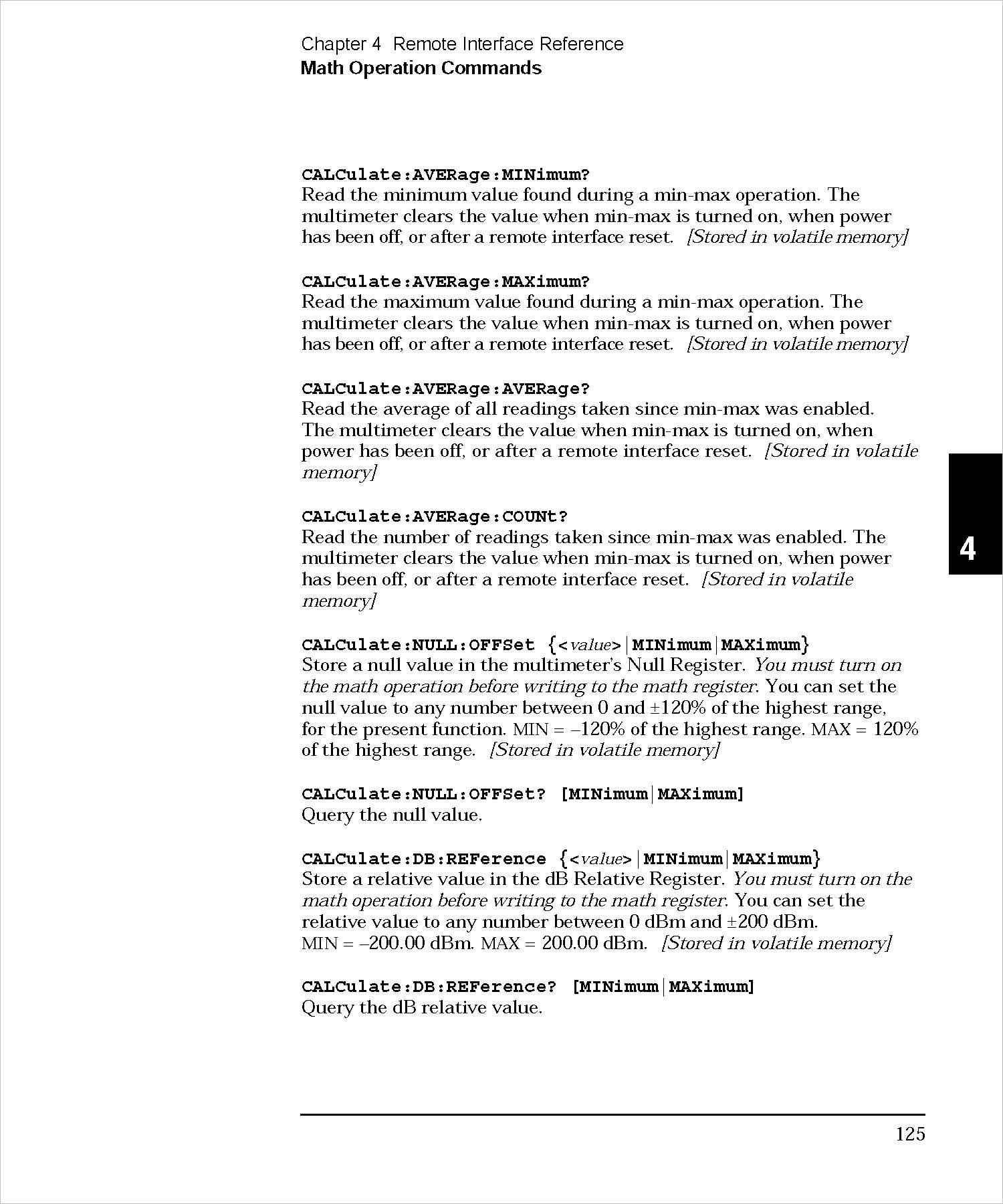

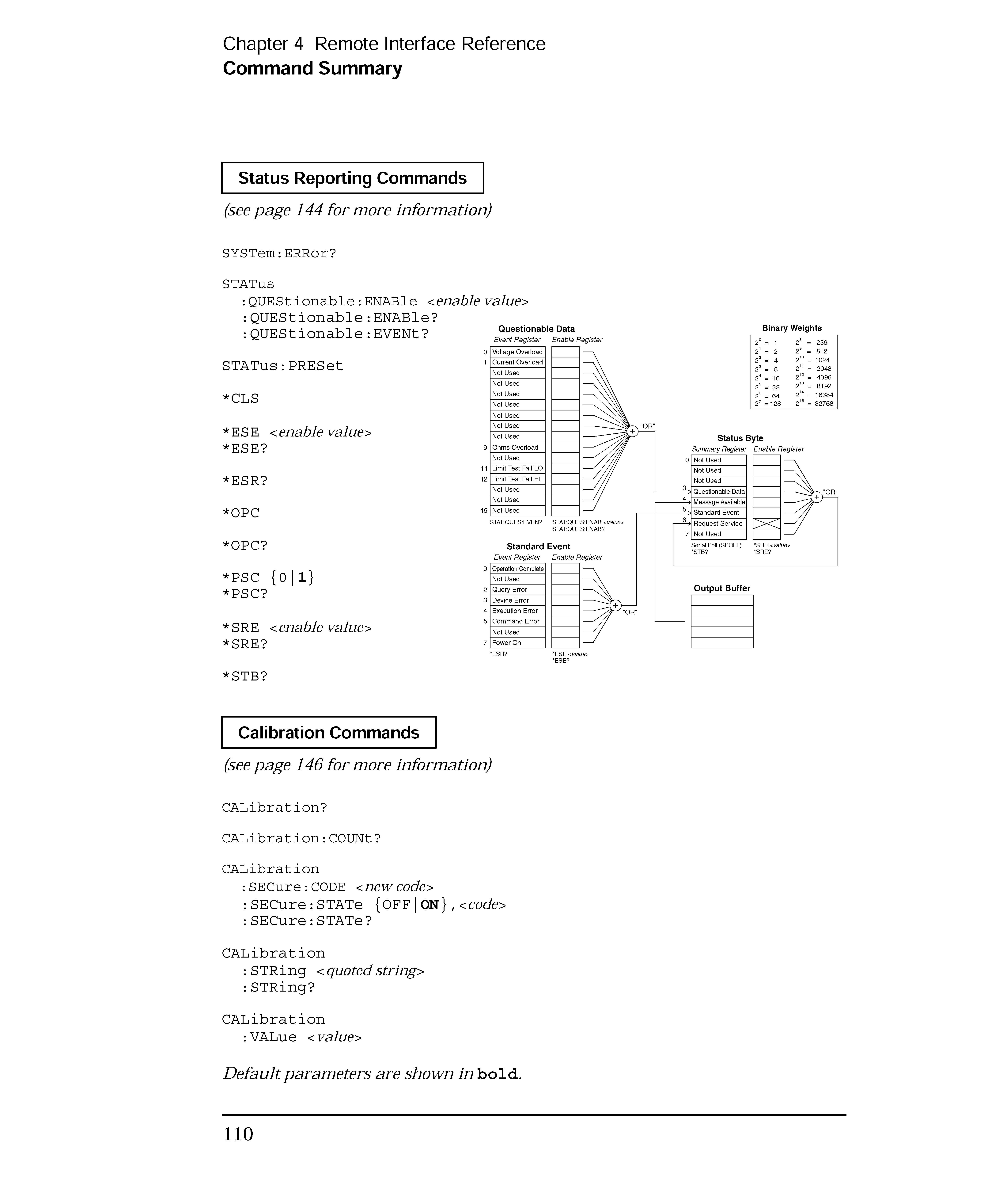

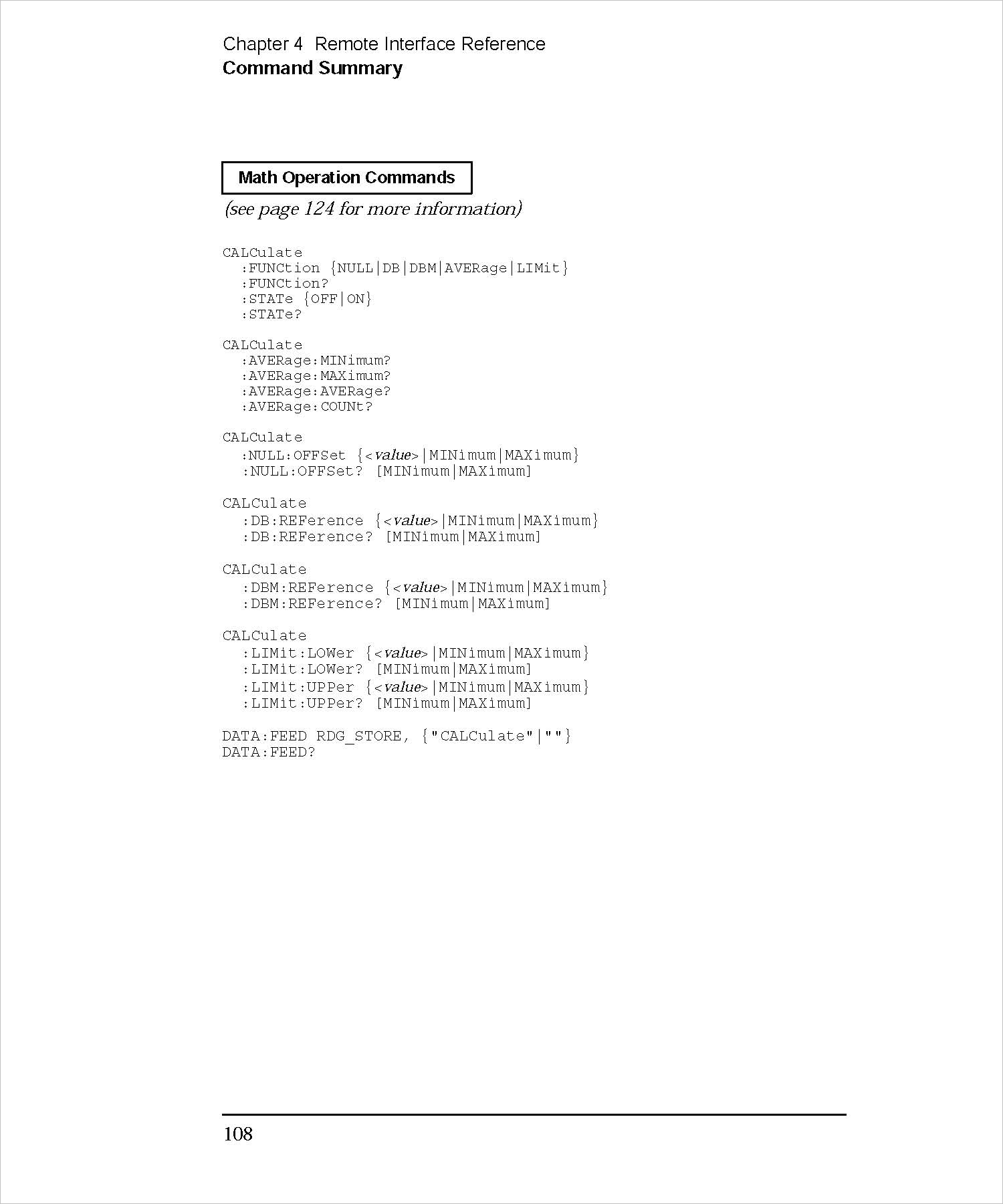

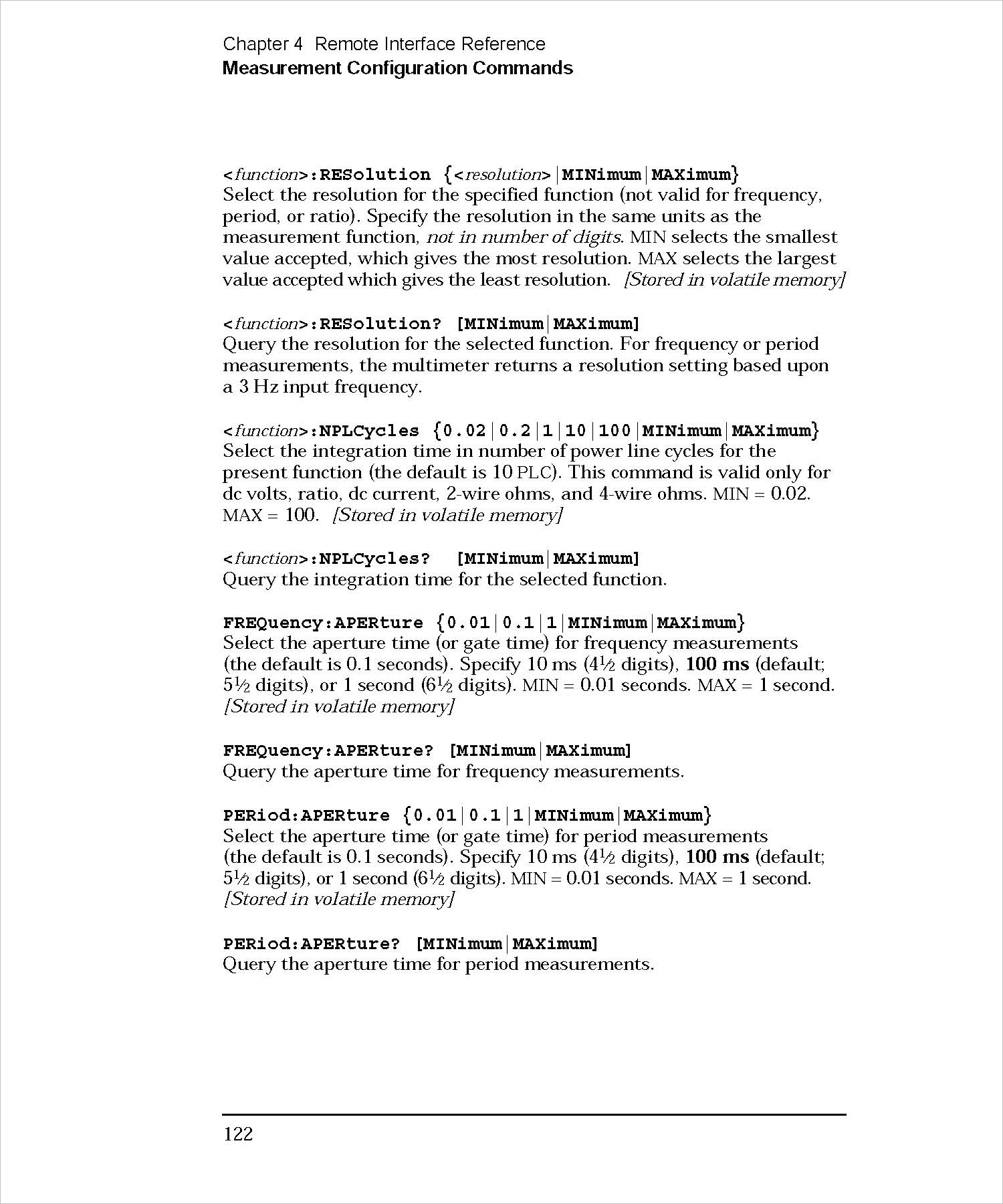

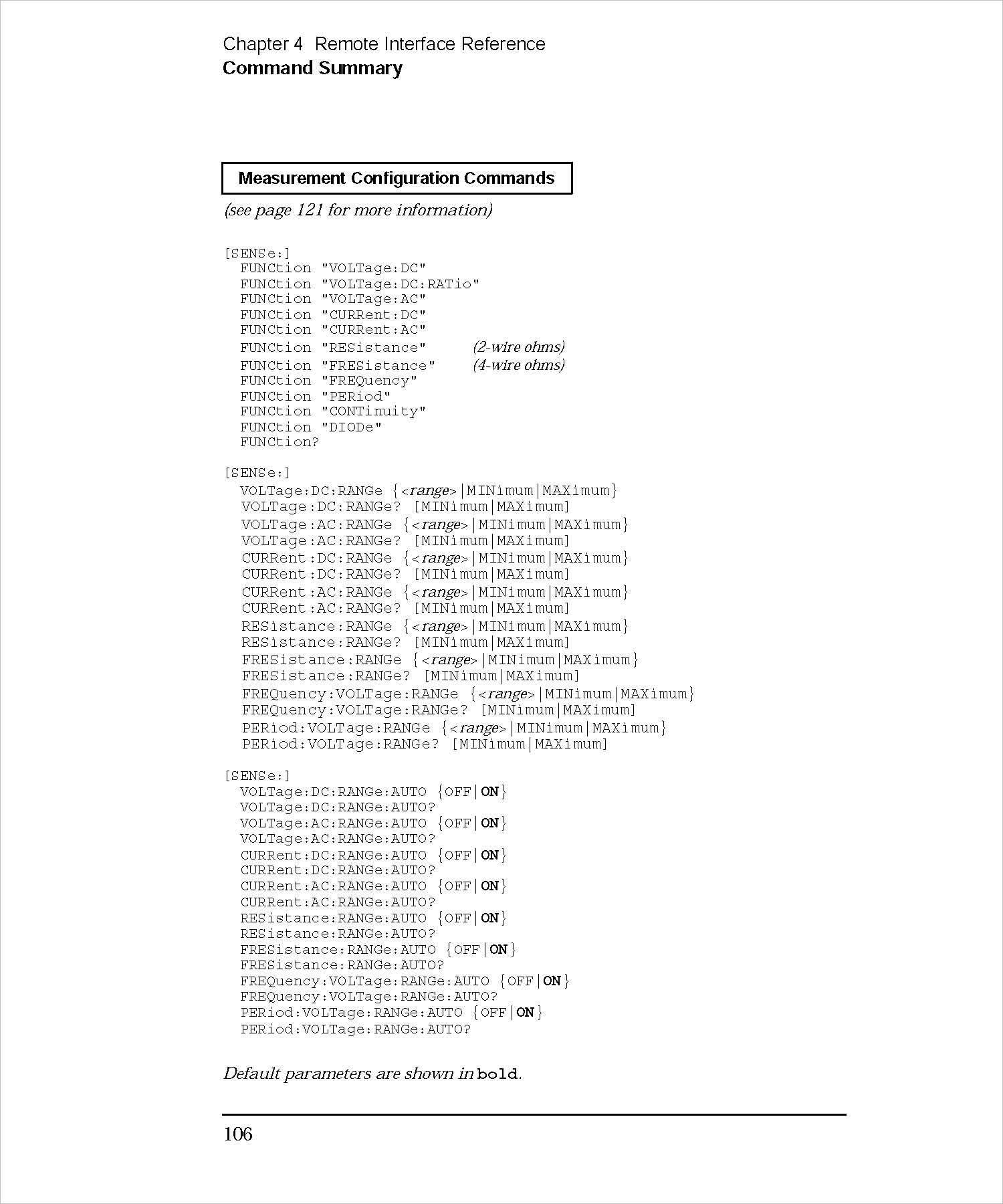

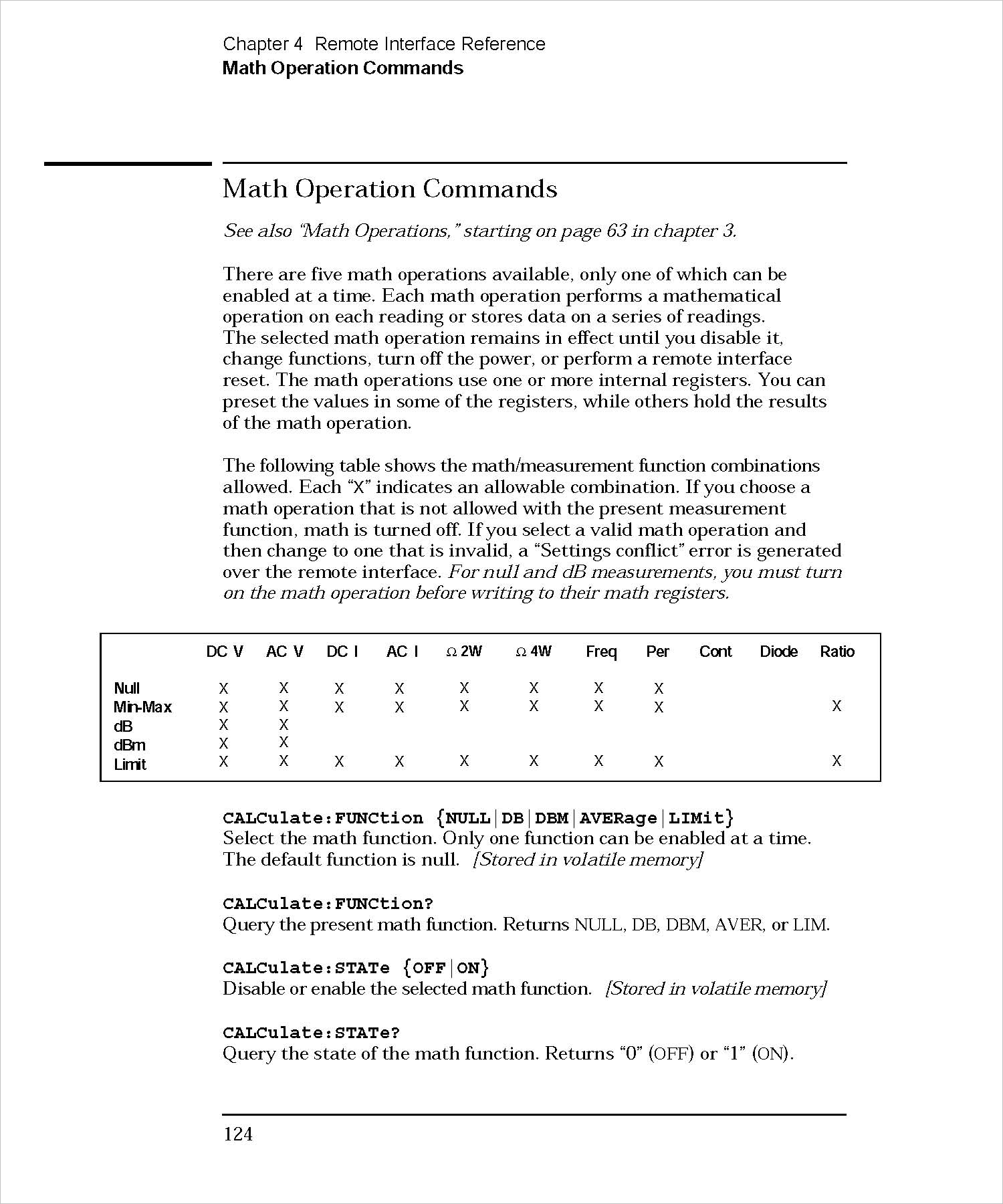

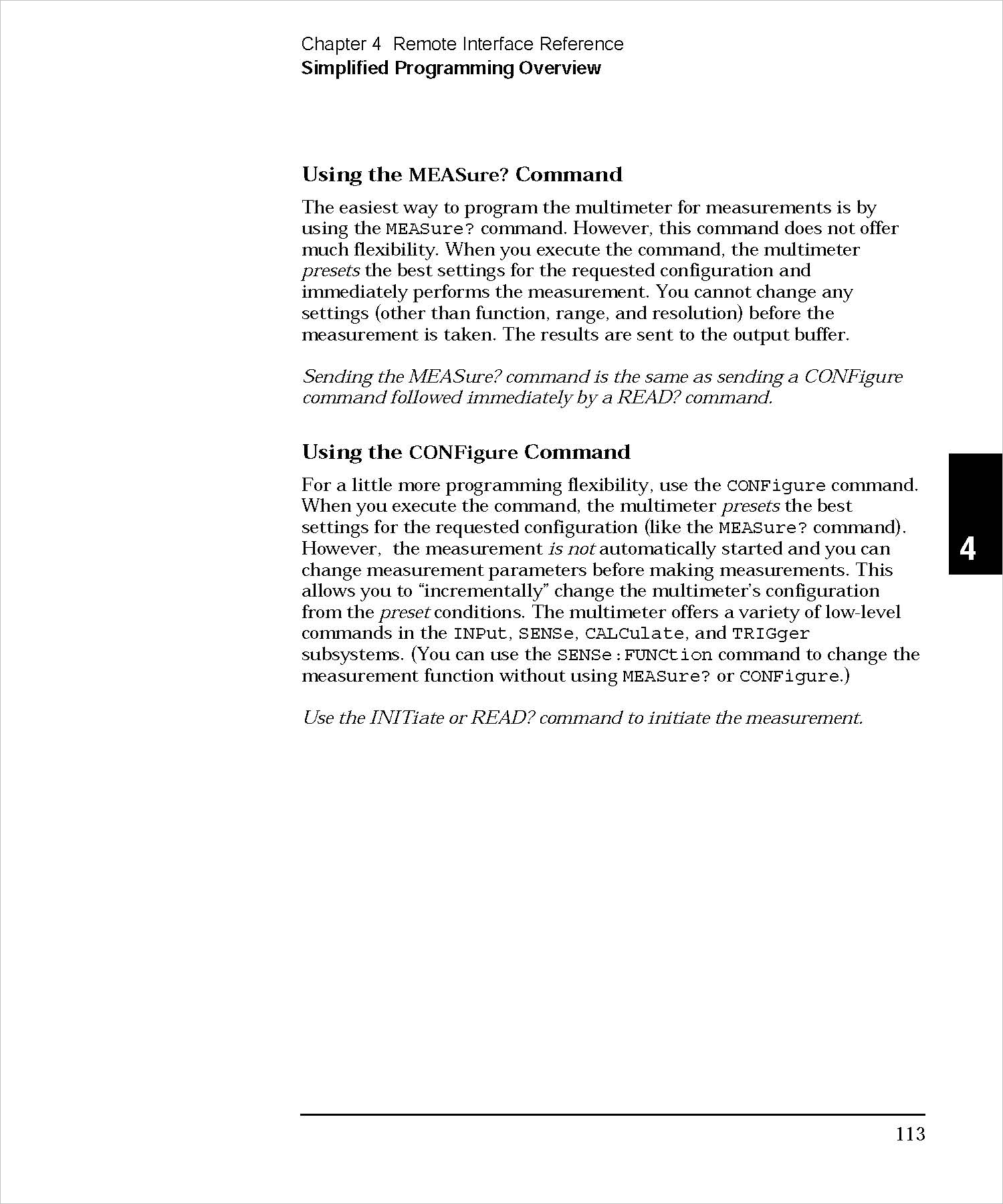

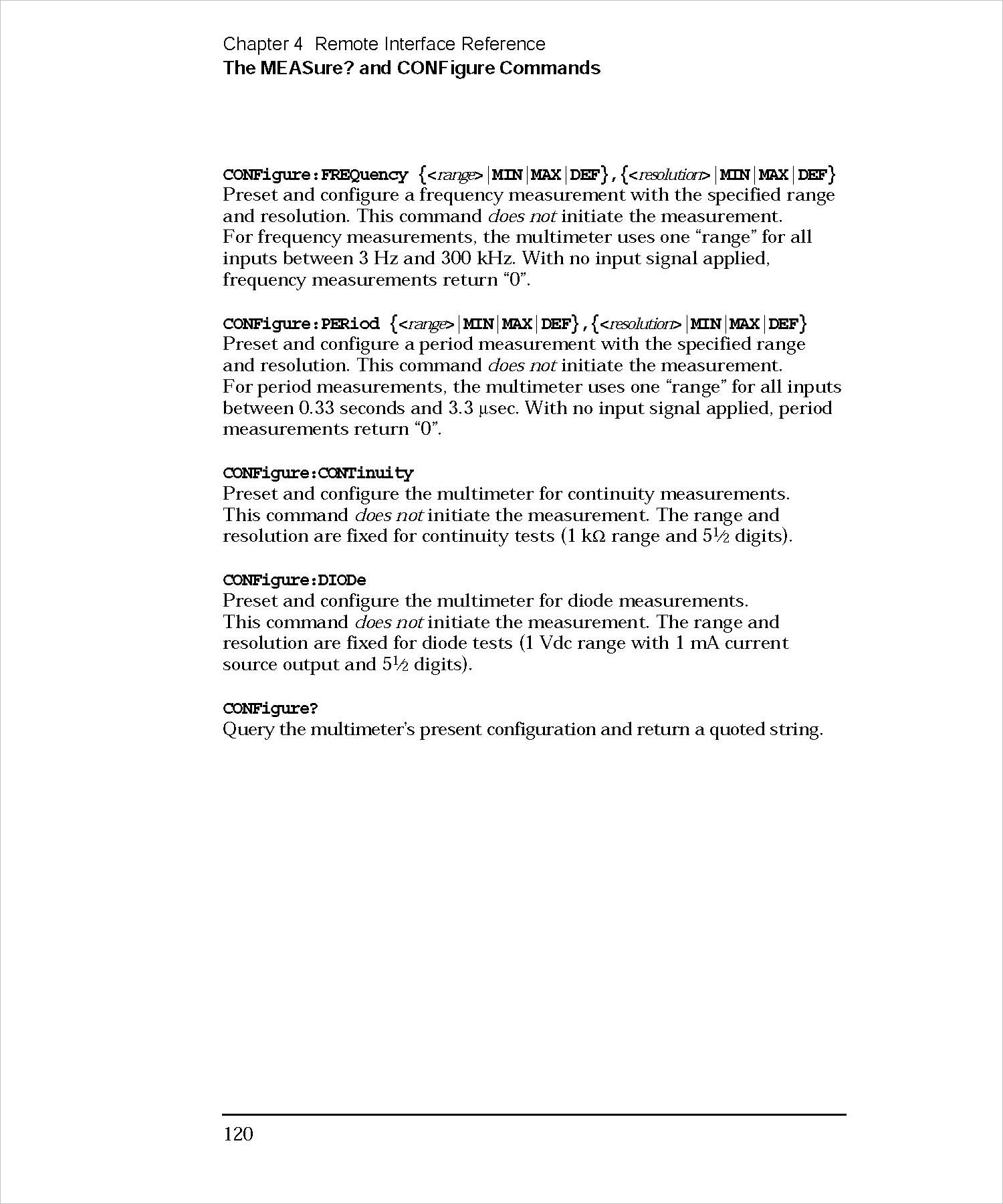

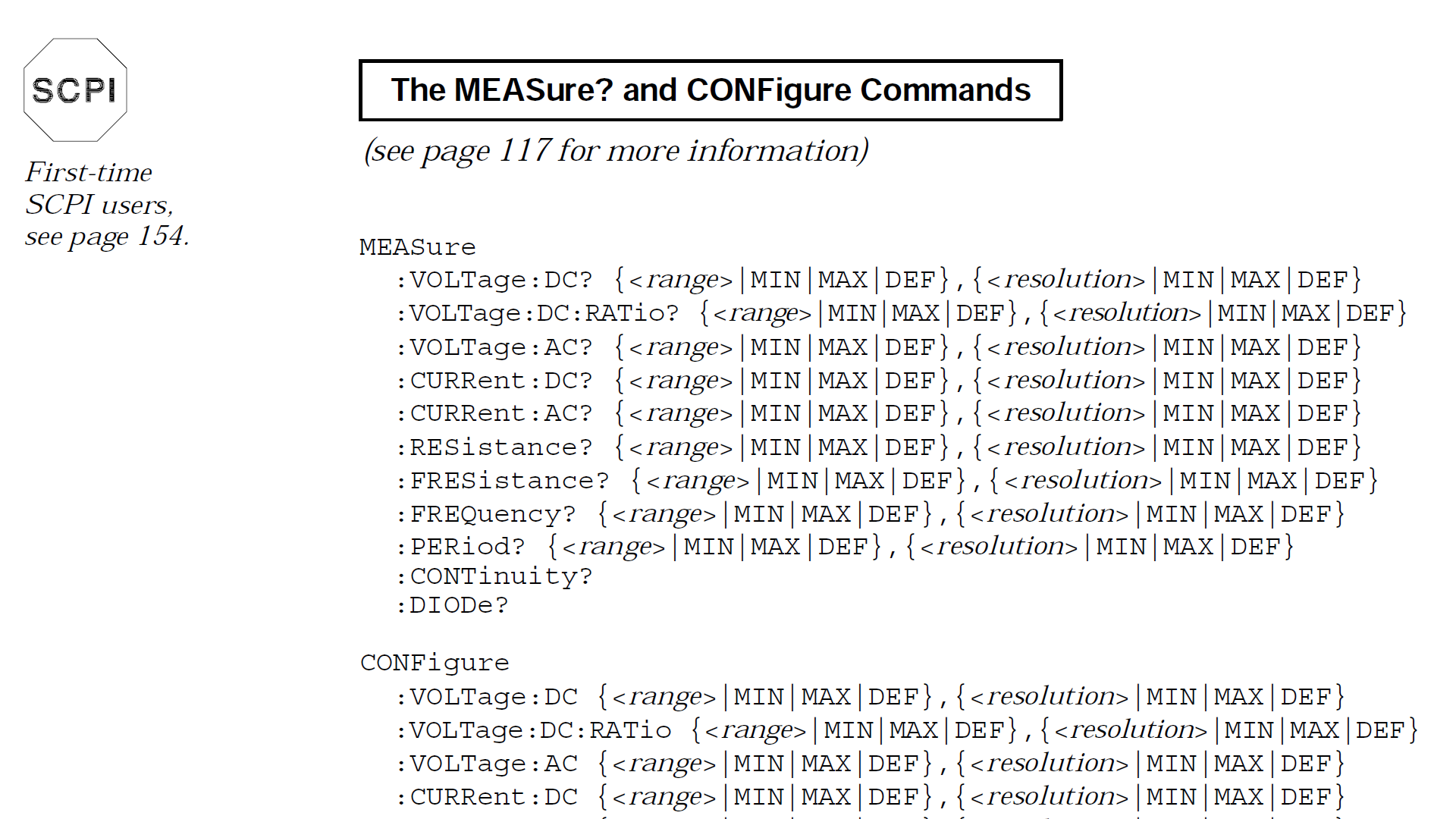

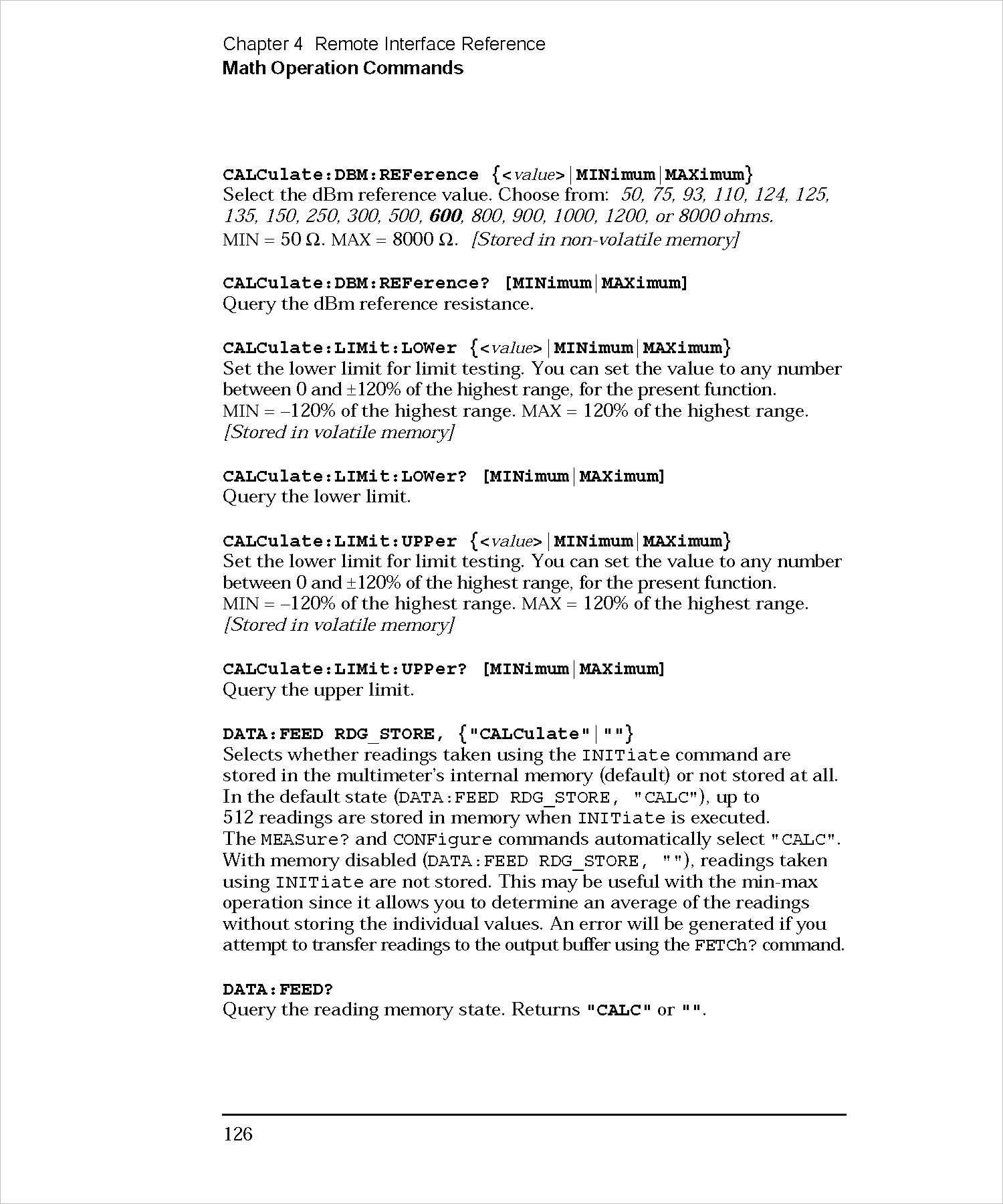

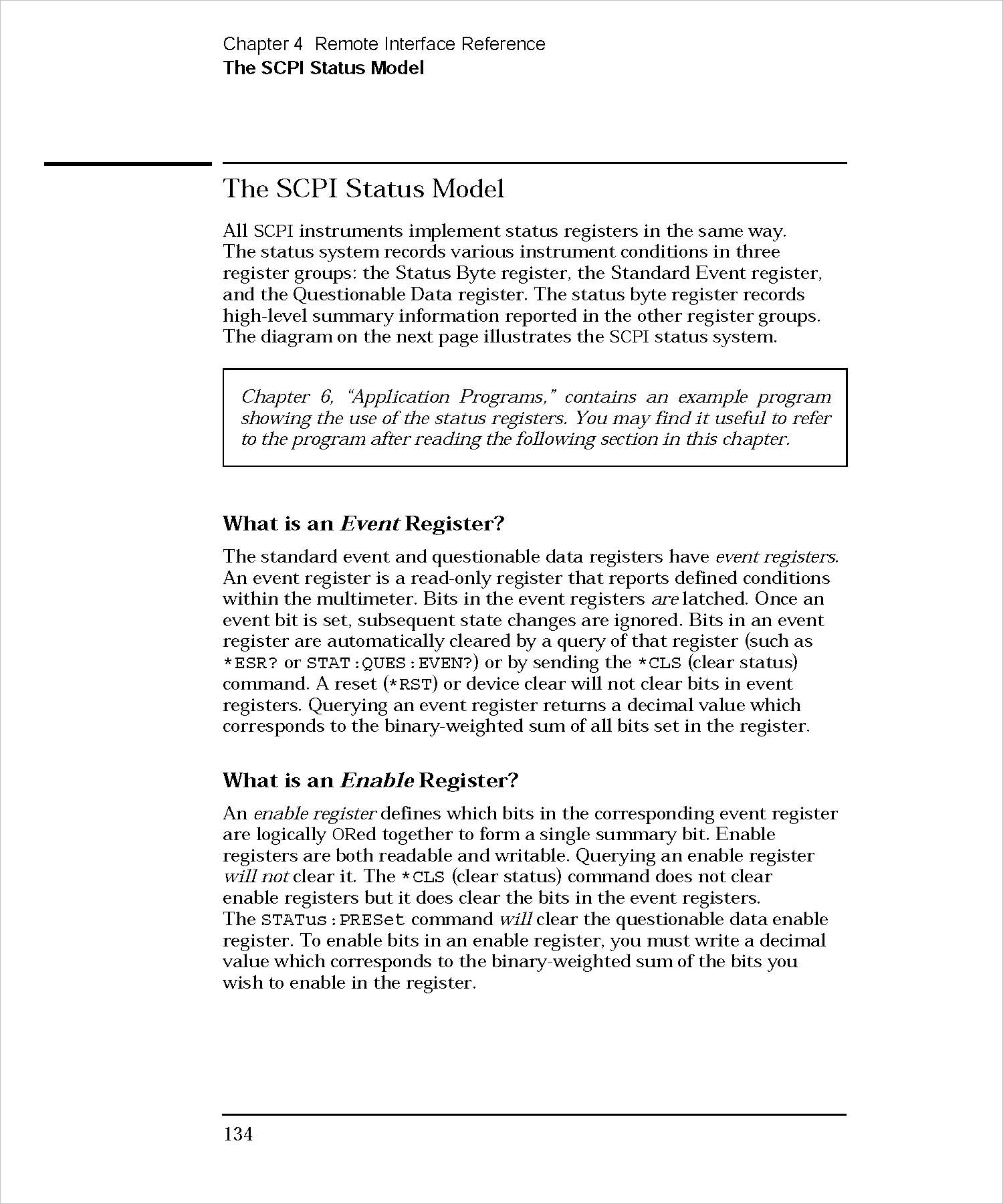

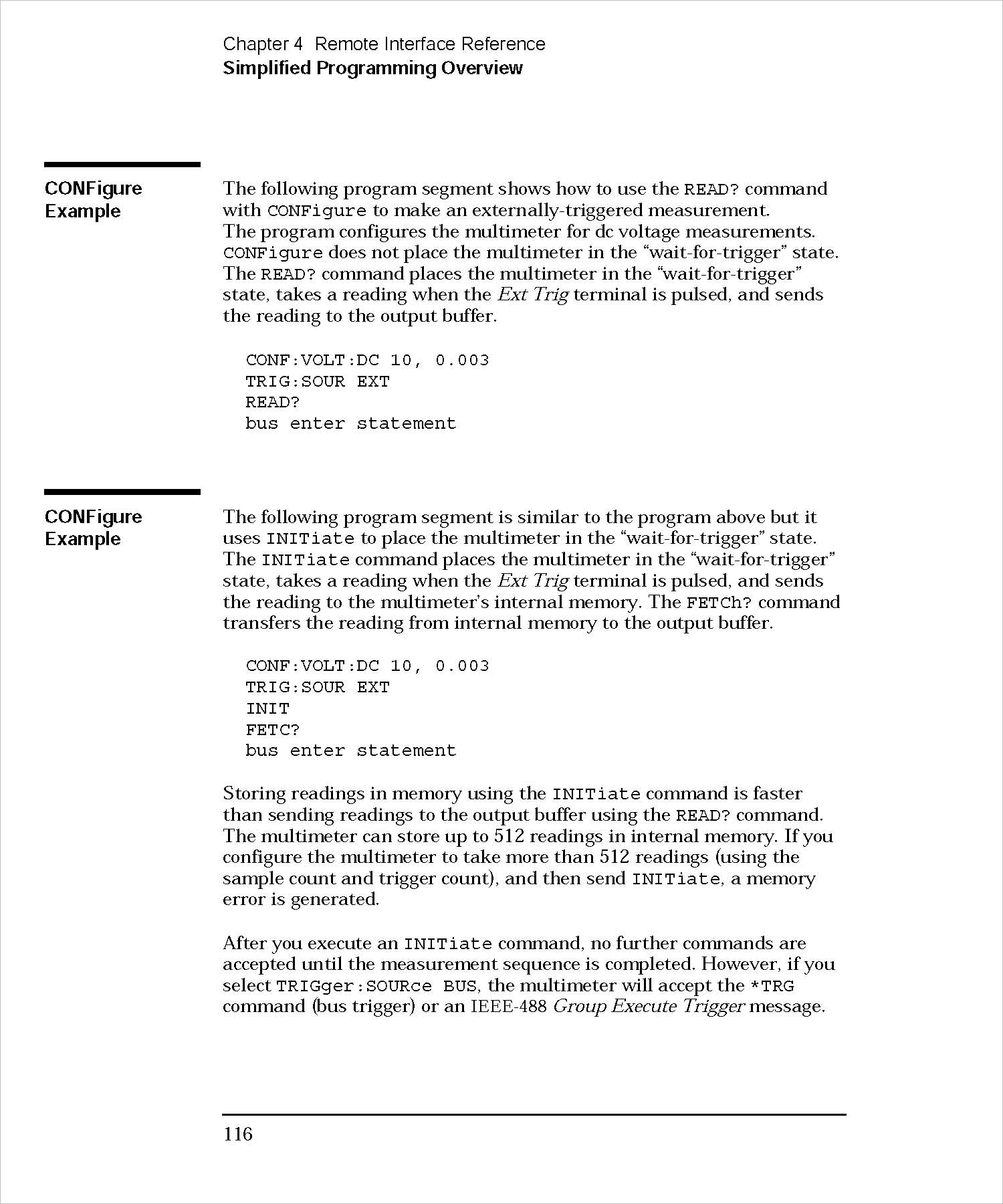

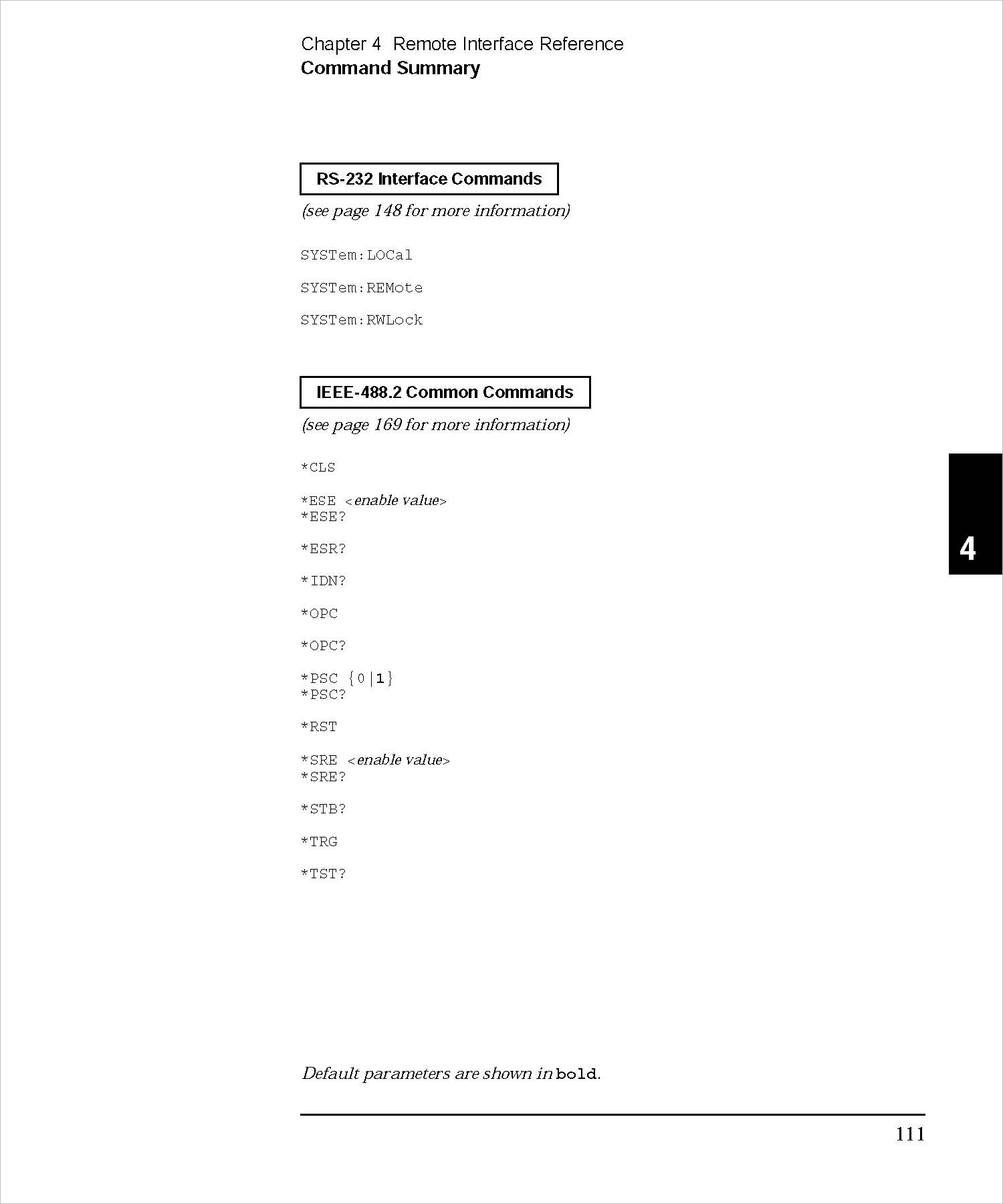

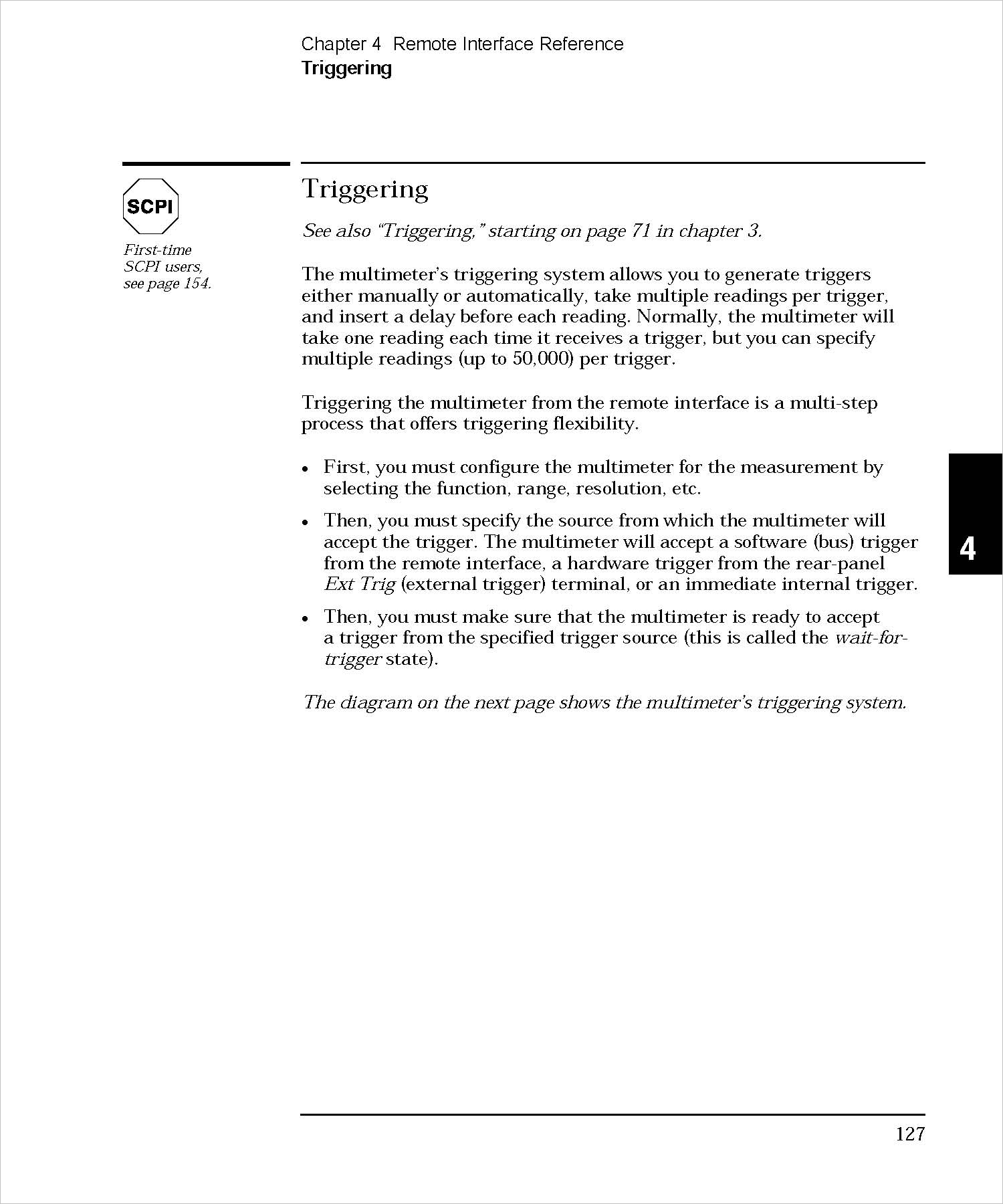

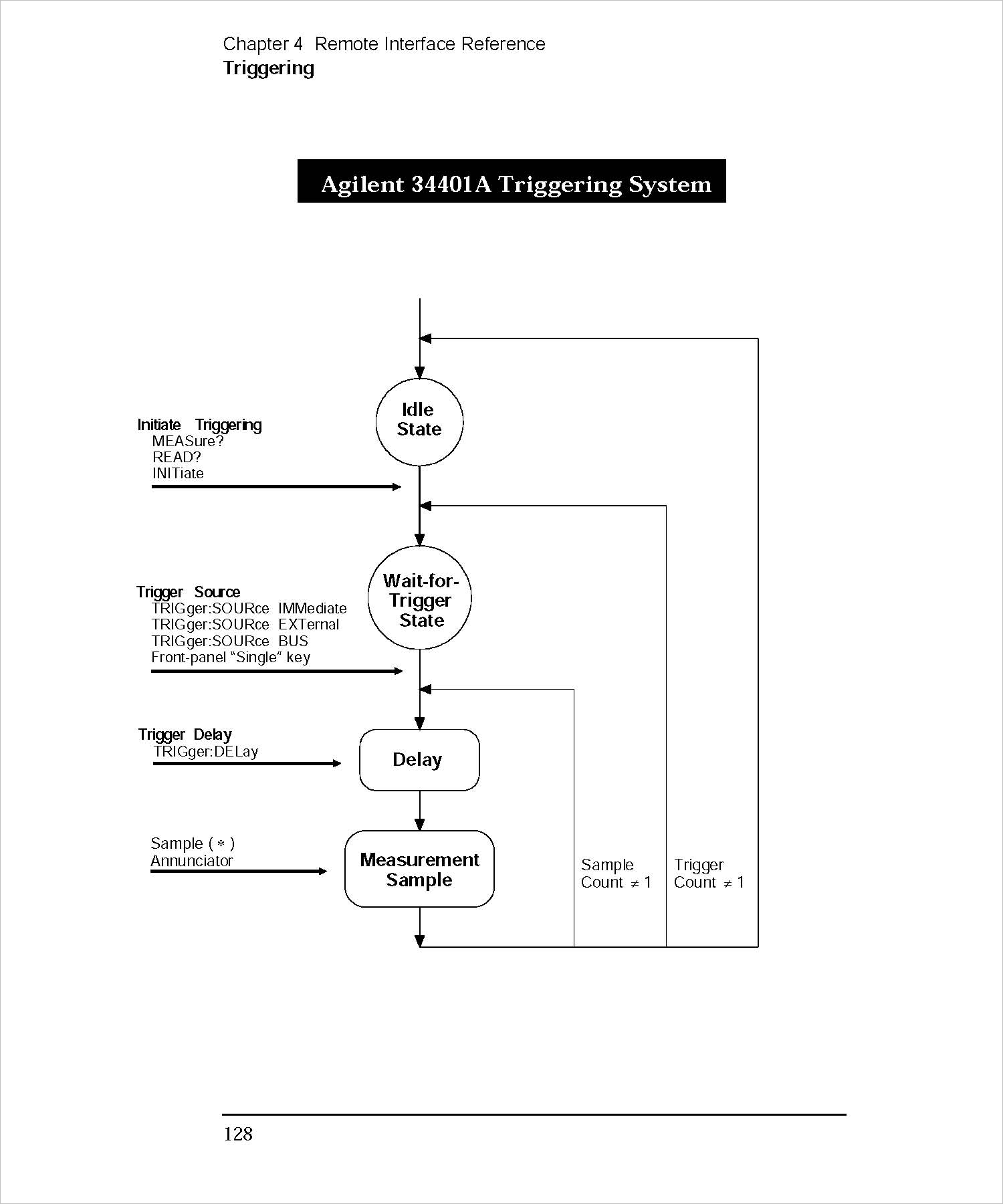

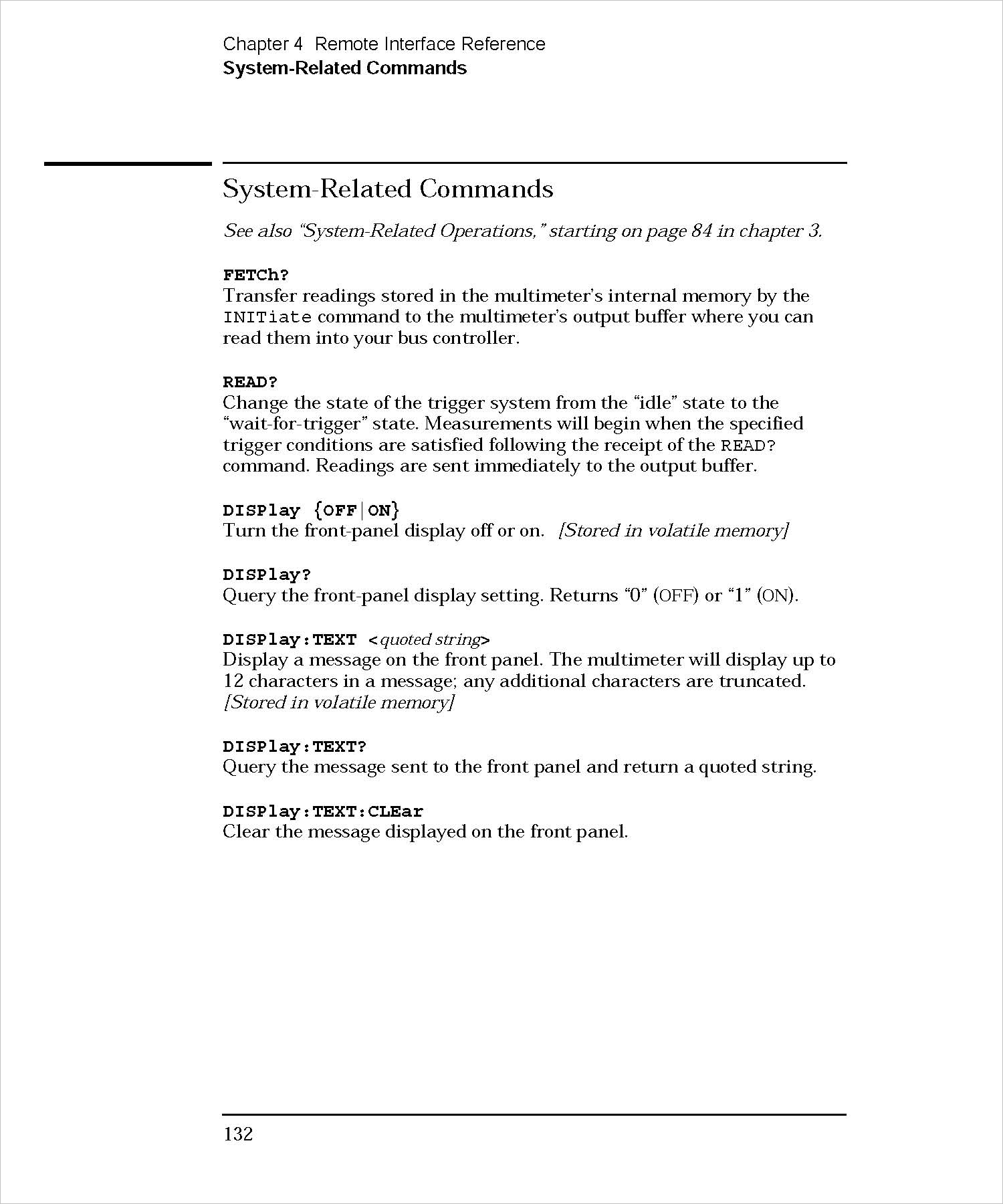

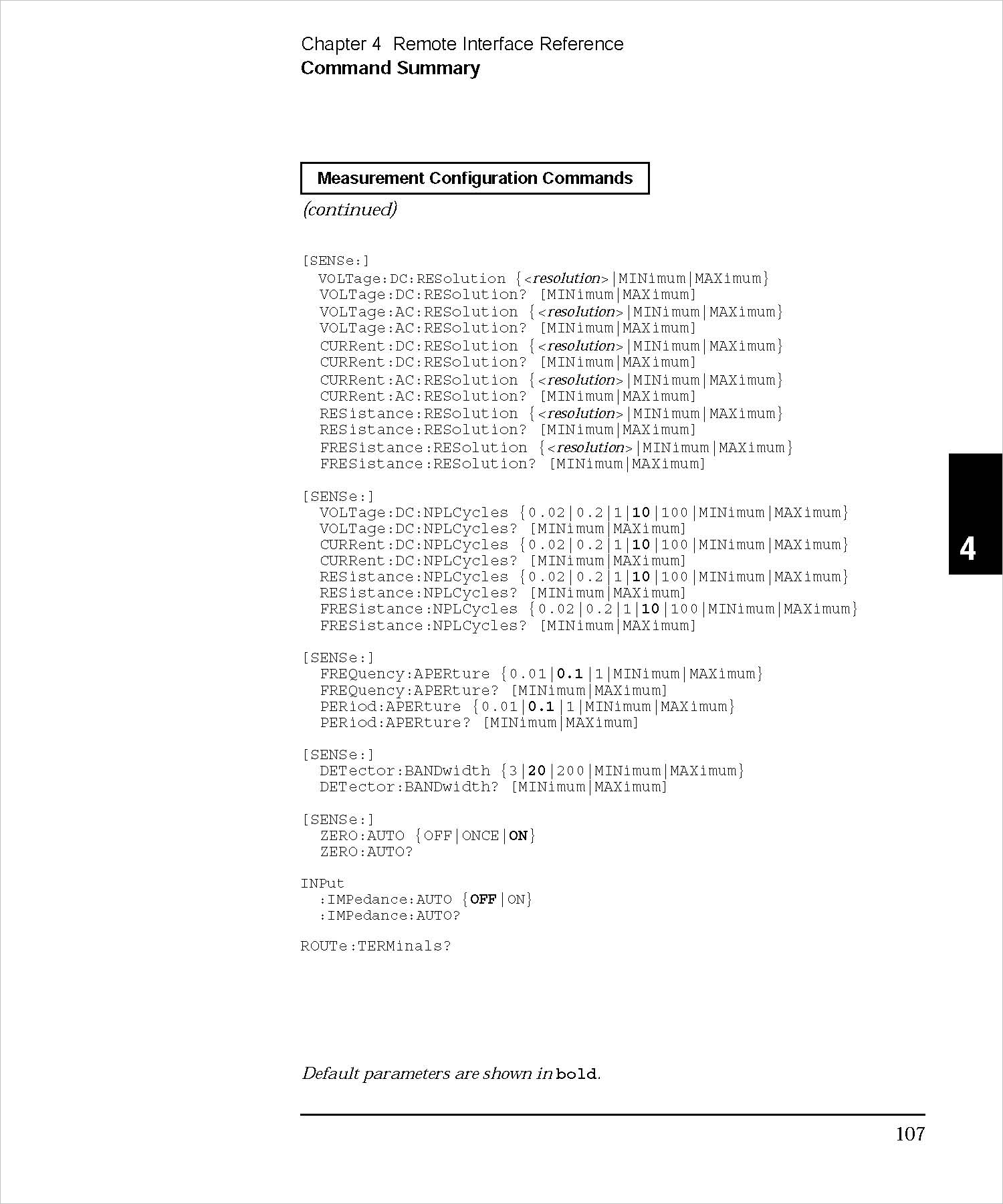

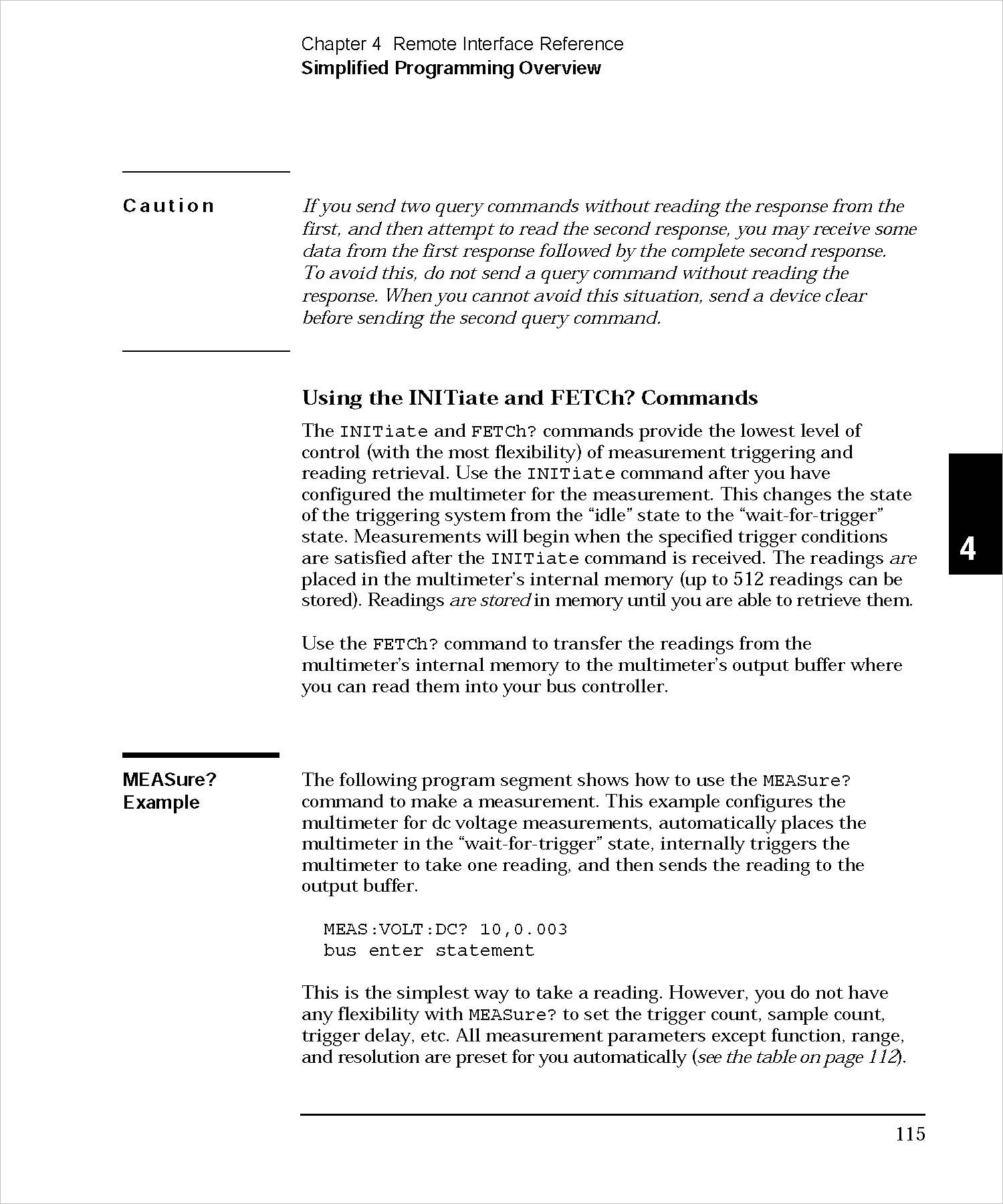

数字万用表在远程见面命令参考中给出了测量和配置命令。下面对此进行测试。

GM1710574899_1920_1080.MP4|_-2

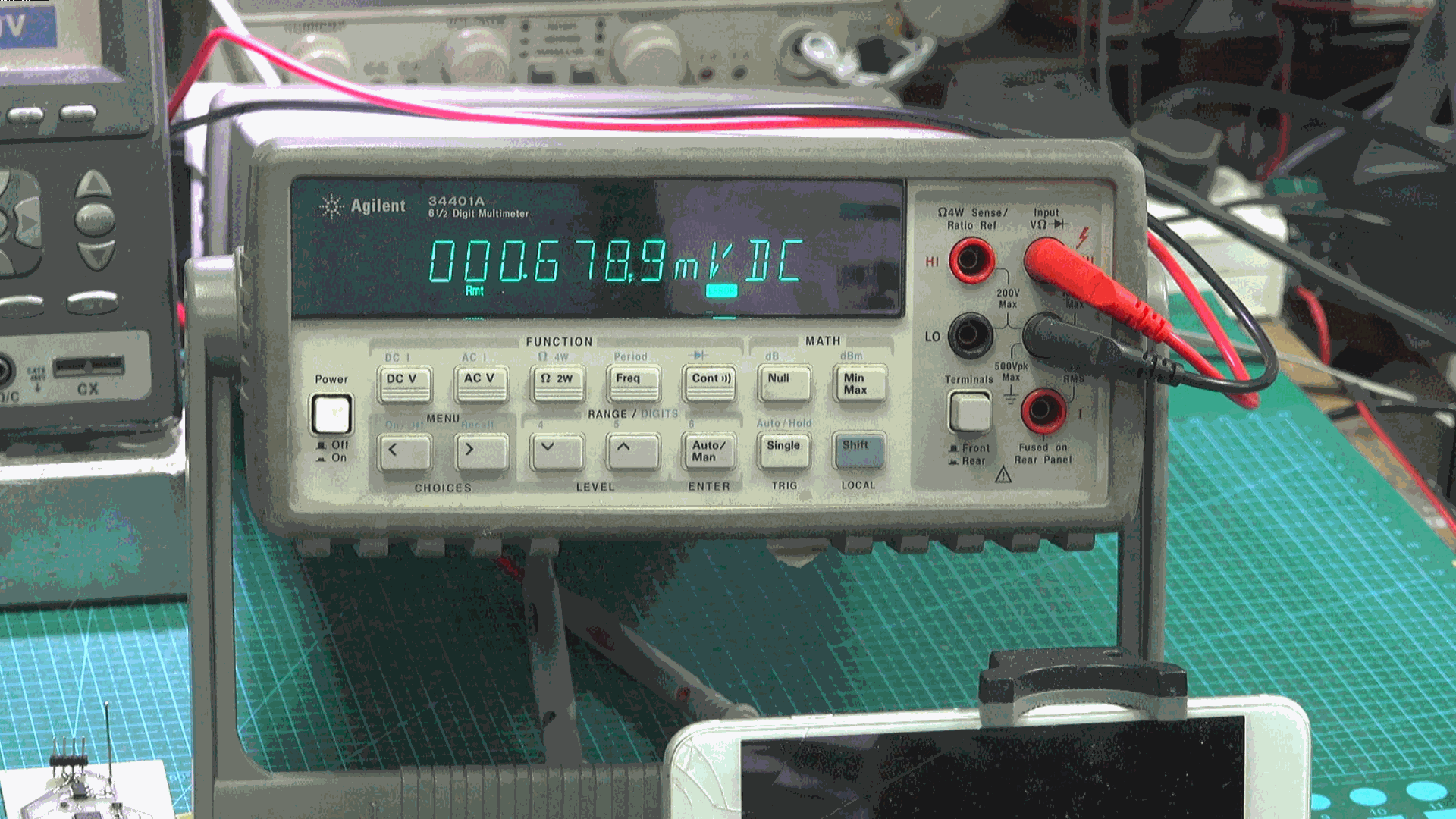

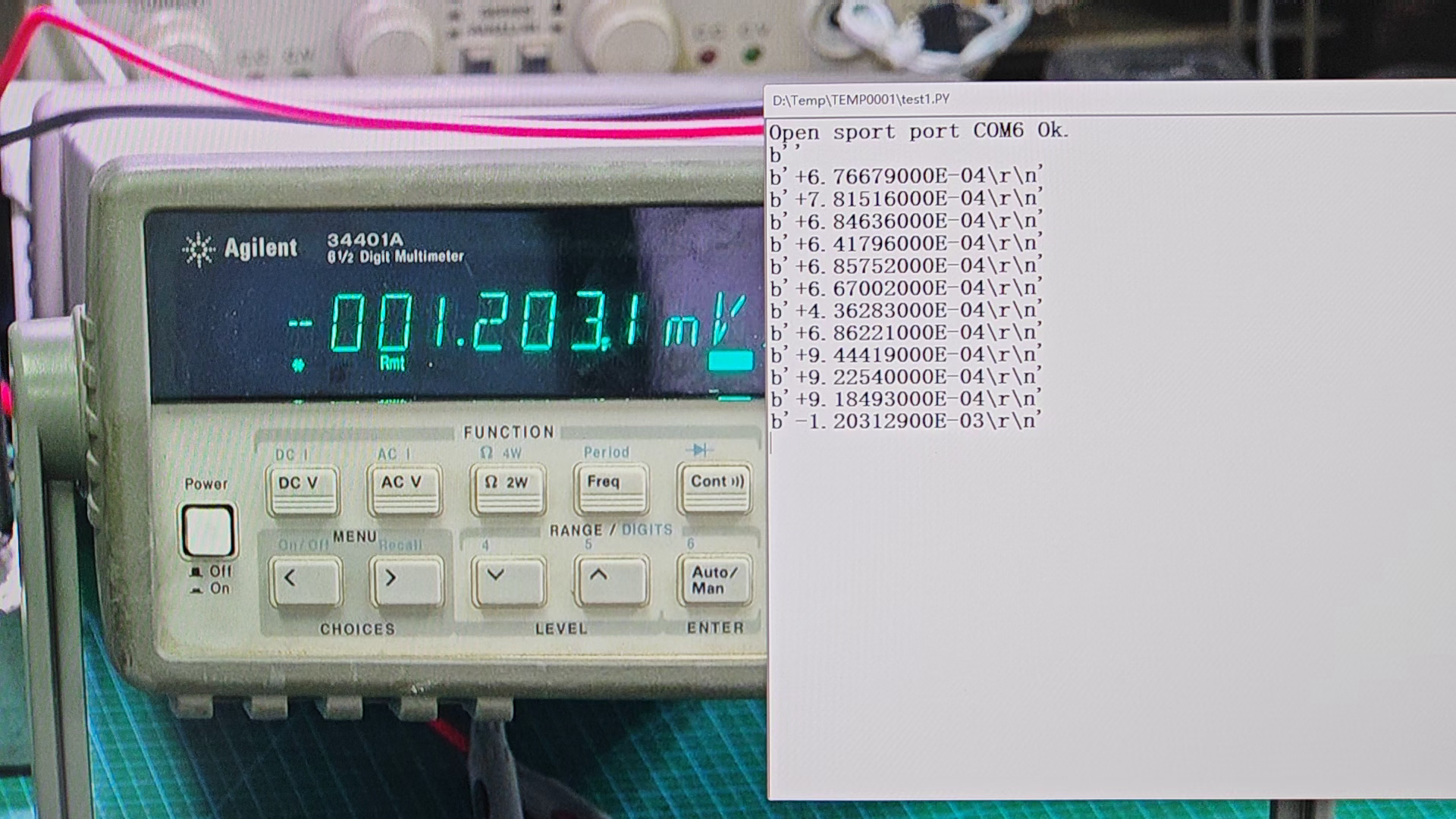

设备接入了计算机的 COM6，在Python 程序中，打开COM6, 发送 SCPI 指令，便可以接收设备的测量命令了。测量结果与万用表现实的结果是一致的。
GM1710585001_1920_1080.MP4|_-3

▲ 图1.3.1 Agilent远程测量

▲ 图1.3.1 Agilent远程测量

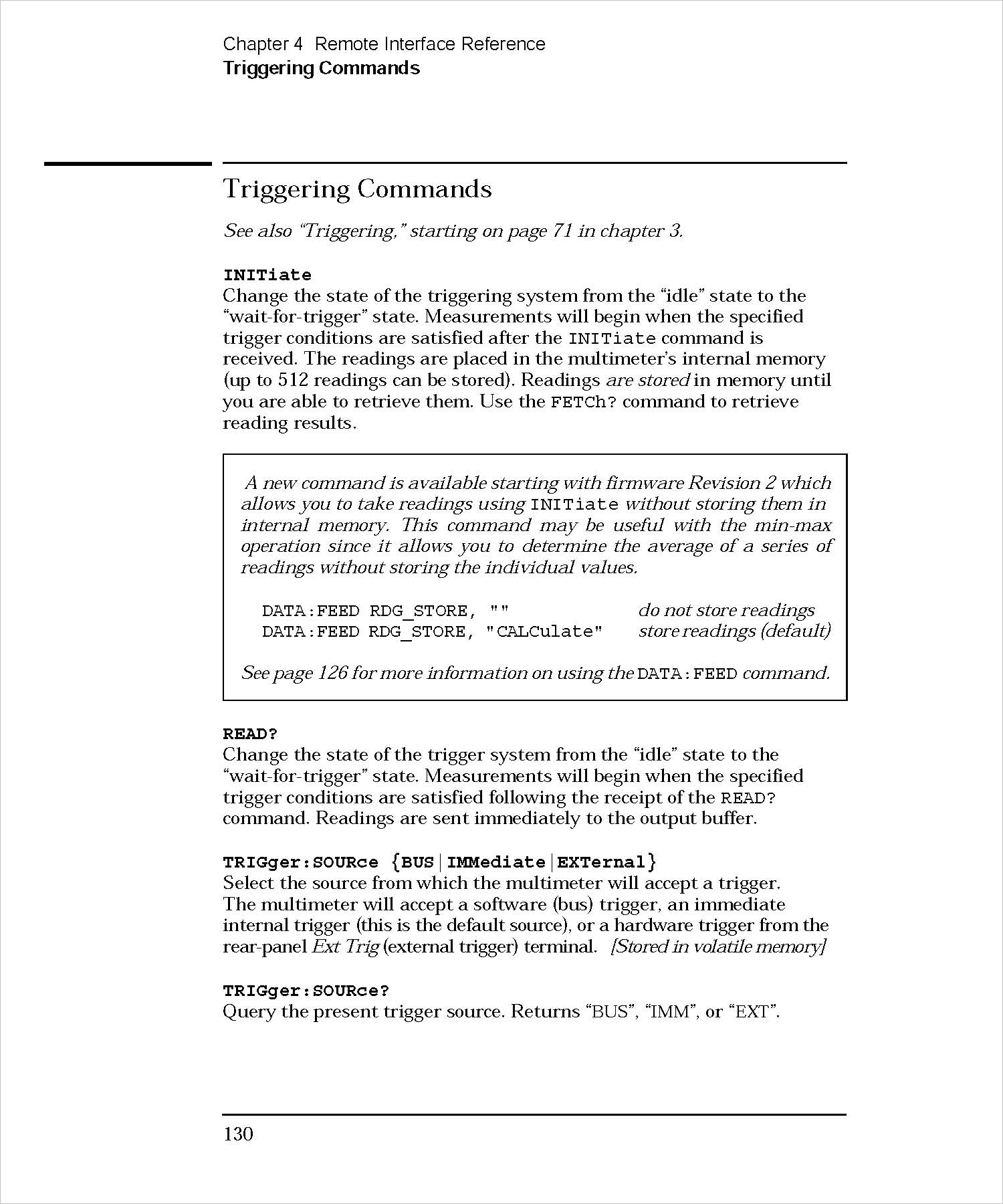

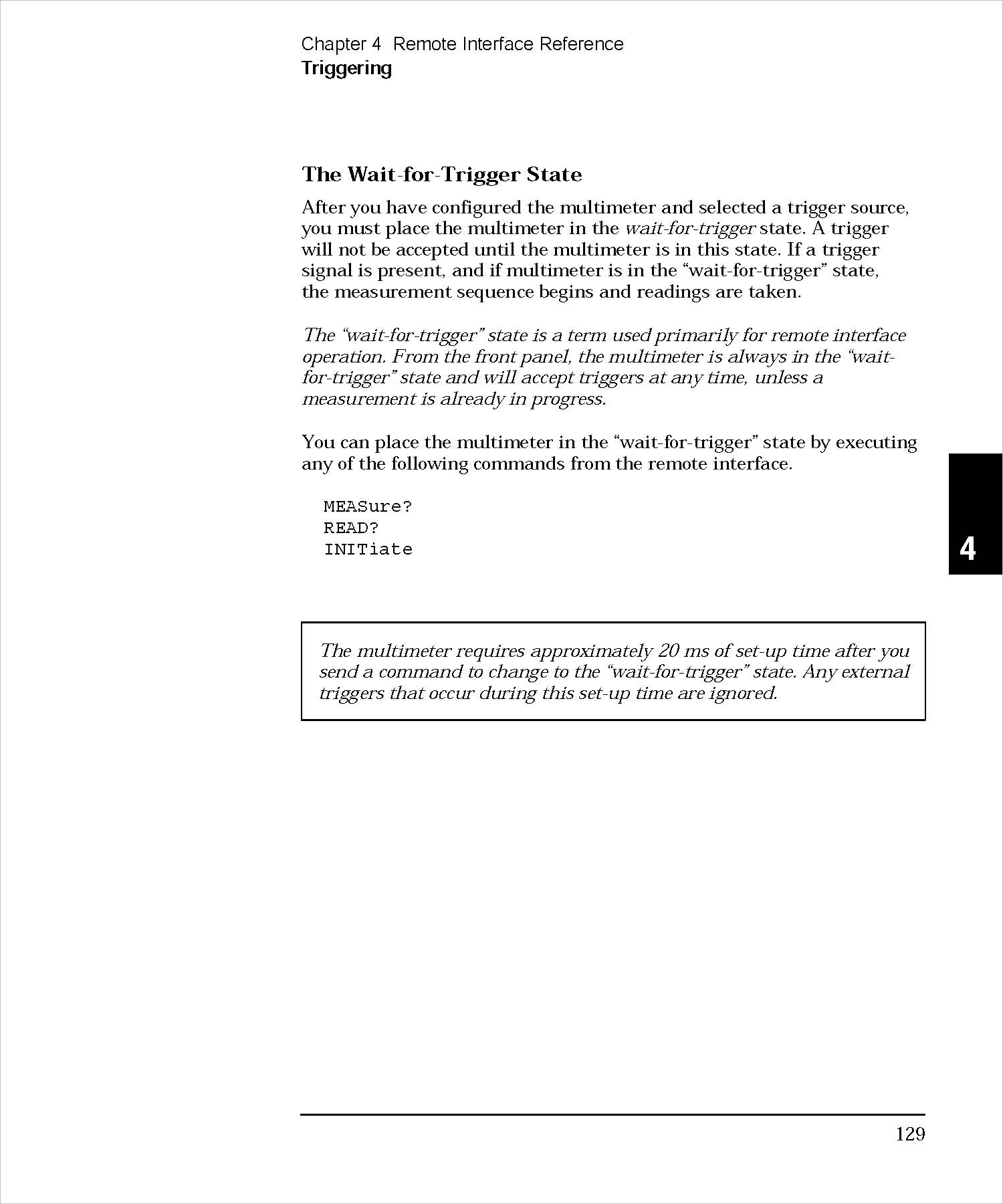

这里需要强调两点。第一，就是每次 READ命令发送之后，所获得的是上一次测量结果。第二，这就不得不吐槽一下，也就是在使用 READ 命令之前需要发送 SYSTEM REMOT 命令，否则， Agilent 数字万用表不接受 READ 命令。这一点开始并没有注意，所以，鼓捣了很长时间，询问了别人之后，方才解开了无法读取数据的谜团。

GM1710585599_1920_1080.MP4|_-5

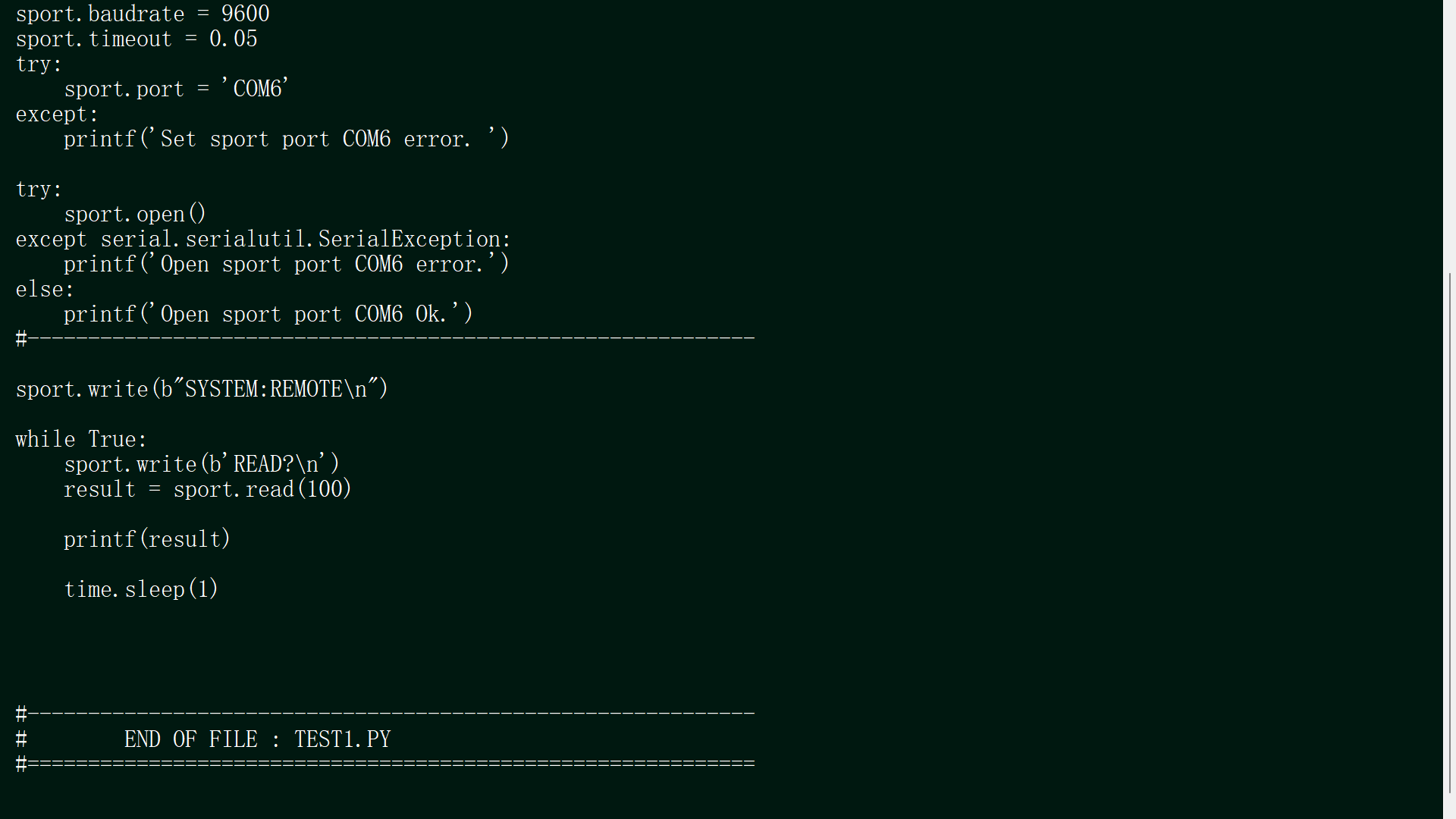

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2024-03-16
#
# Note:
#============================================================

from headm import *
import serial
from _ast import Or
from serial.serialutil import SerialException


#------------------------------------------------------------
sport = serial.Serial()
sport.baudrate = 9600
sport.timeout = 0.05
try:
    sport.port = 'COM6'
except:
    printf('Set sport port COM6 error. ')

try:
    sport.open()
except serial.serialutil.SerialException:
    printf('Open sport port COM6 error.')
else:
    printf('Open sport port COM6 Ok.')
#------------------------------------------------------------

sport.write(b"SYSTEM:REMOTE\n")

while True:
    sport.write(b'READ?\n')
    time.sleep(.1)
    result = sport.read(100)
    printf(result)

    time.sleep(1)




#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================
