一、前言

  这个烙铁平时用于焊接电路板上的跳线。 非常好使用。 升温也快。  但是它的设计中， 并没有自动断电的功能。 我有时忘记将烙铁关掉， 从而使得烙铁头长时间处在高温下。 缩短了烙铁头的使用寿命。  下面准备在烙铁插座旁边安装一个红外光电传感器， 来检测烙铁是否插入插座， 实现自动断电的功能。

二、电路设计

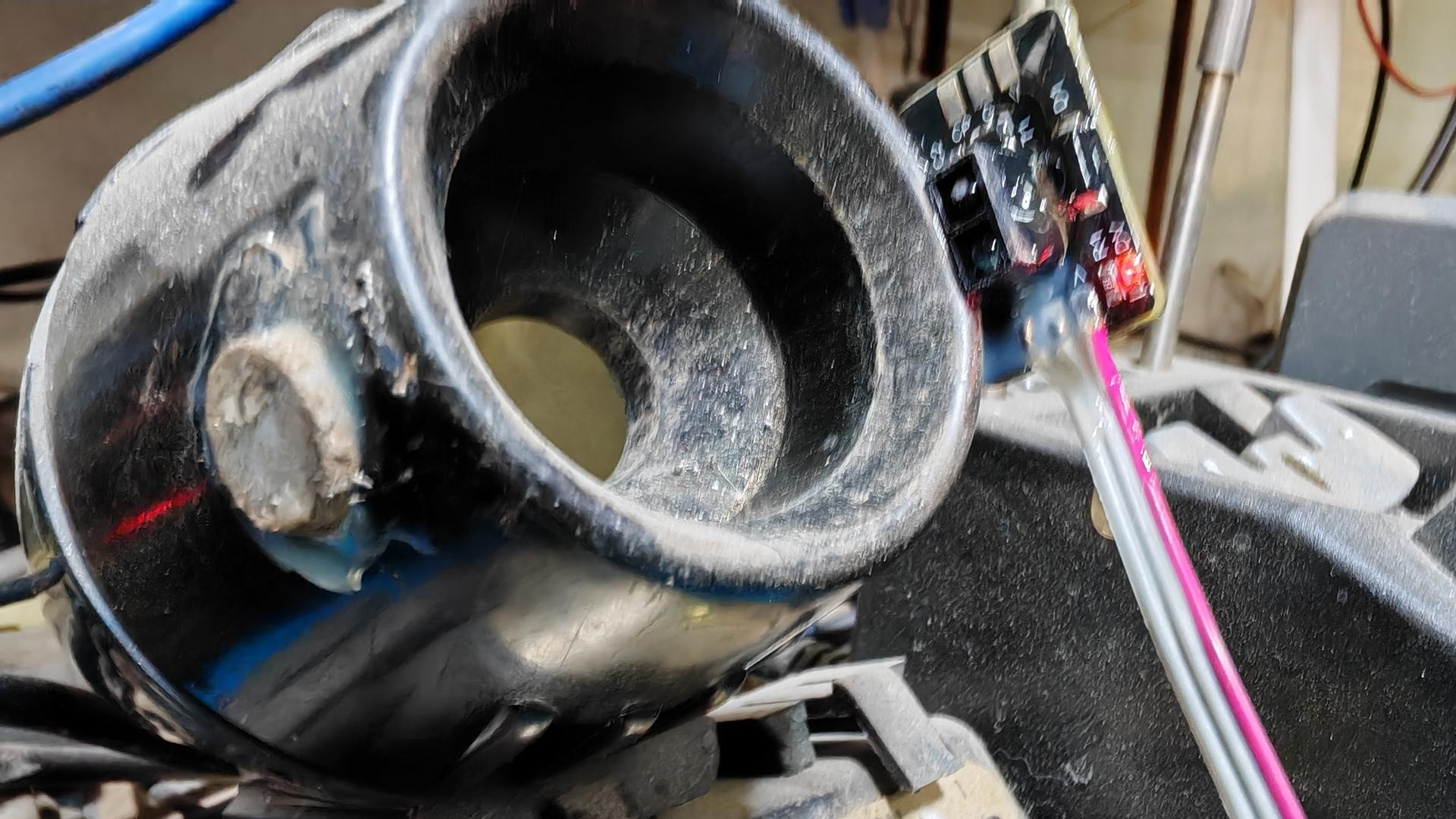

  这是光电探头， 之前用于智能车竞赛电子锥桶的设计。 它实际上是一个红外发射和接收电路。 下面应用这个电路来检测烙铁是否放回到插座。

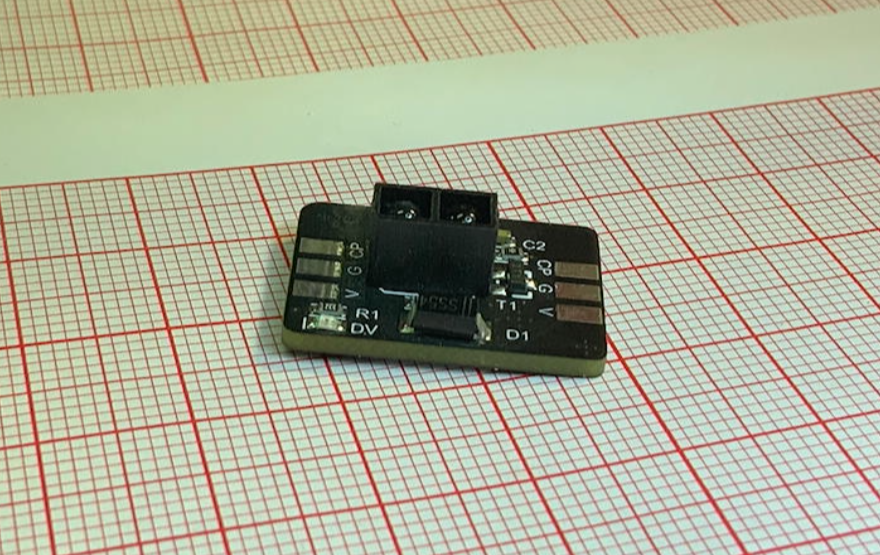

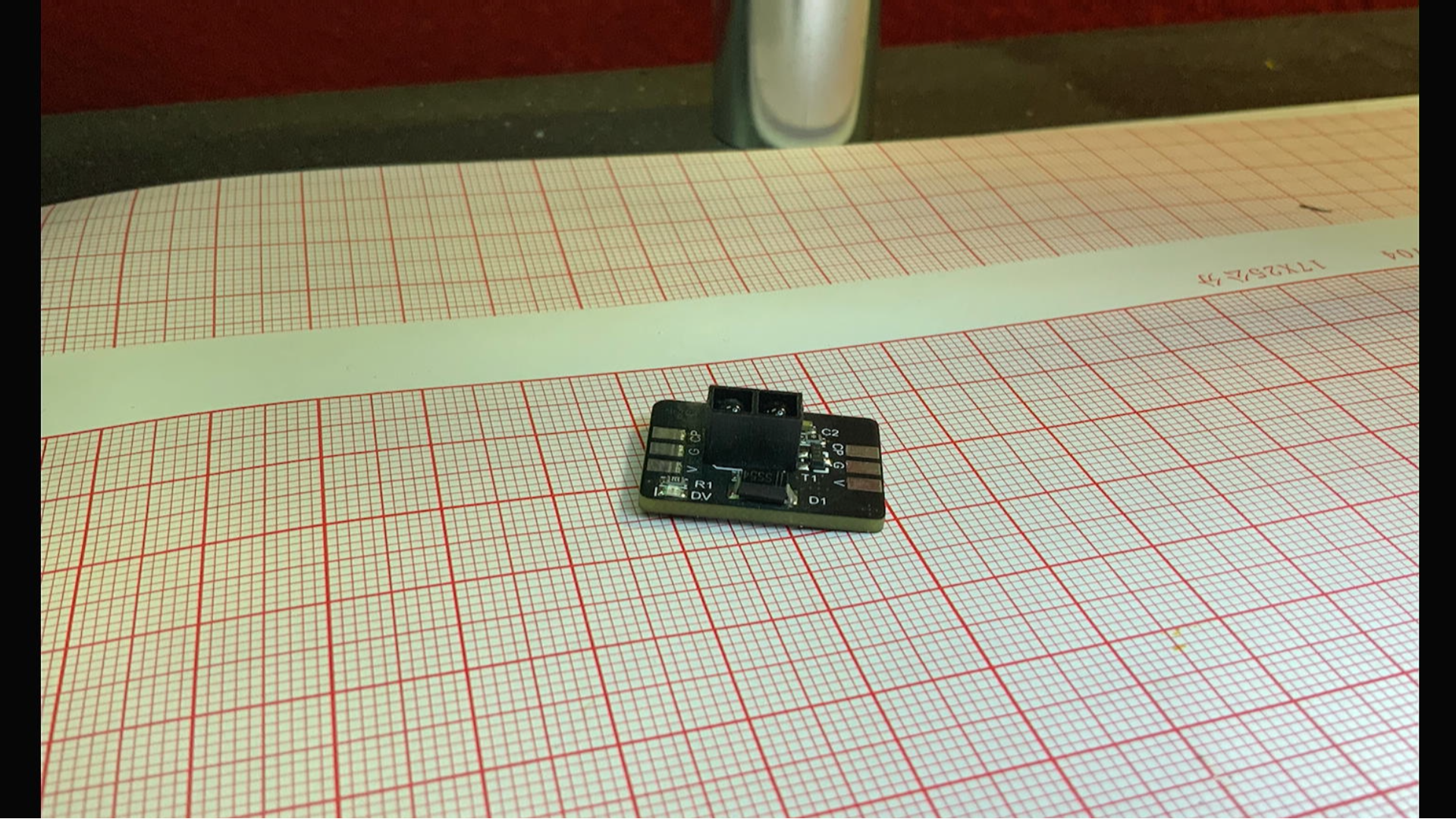

▲ 图1.2.1 红外传感器

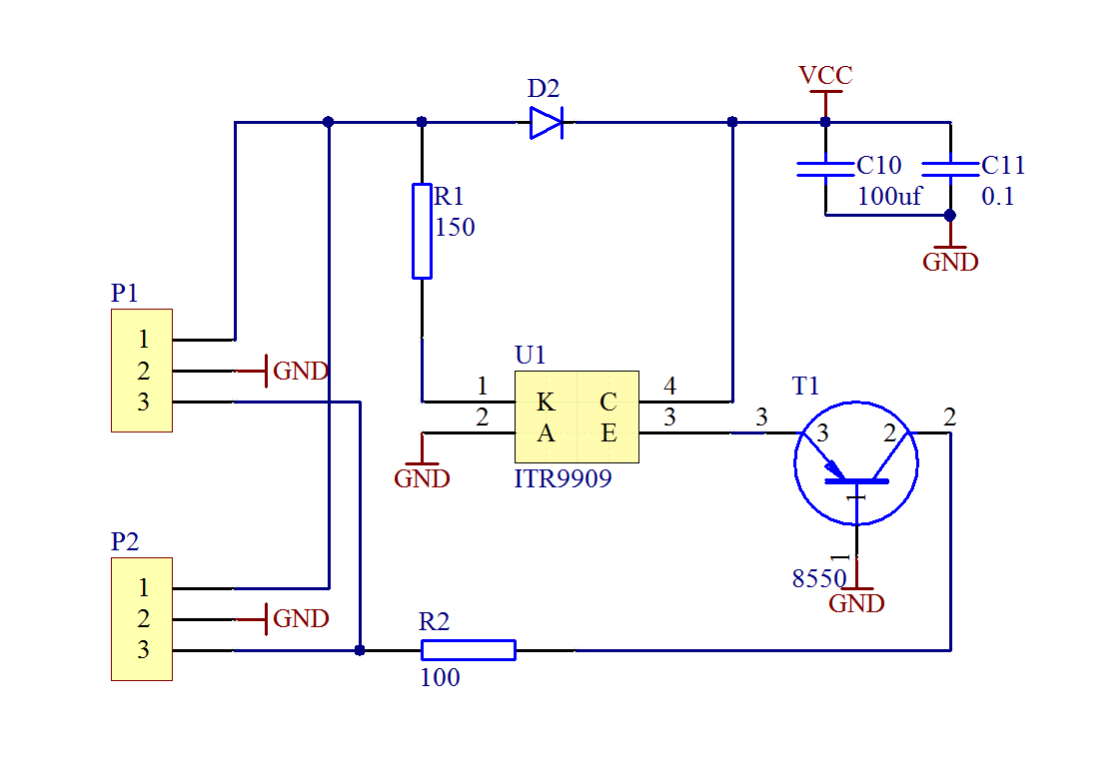

▲ 图1.2.2 探头的电路图

  设计控制电路。 它是以 F103单片机为核心。   通过继电器控制烙铁工作电源。   红外传感器通过 PIR 端口接入电路。 使用五个单片机的IO为红外传感器提供工作电流。 检测信号输入模拟端口。  一个蜂鸣器提示工作状态。 另外还有一个按钮接口。  设计单面PCB，  一分钟之后获得测试电路板。  电路板制作的非常完美。

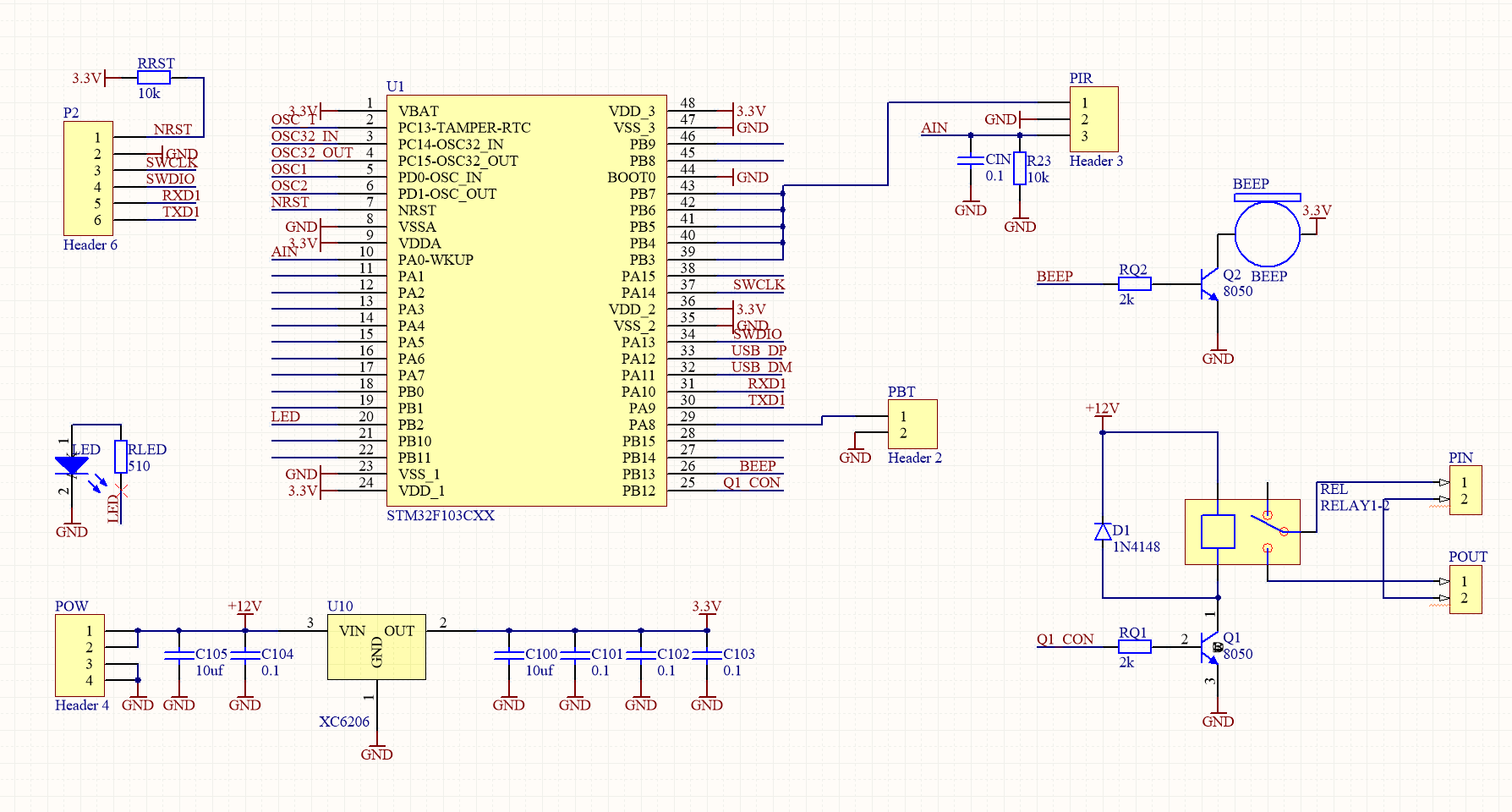

▲ 图1.2.3 控制电路原理图

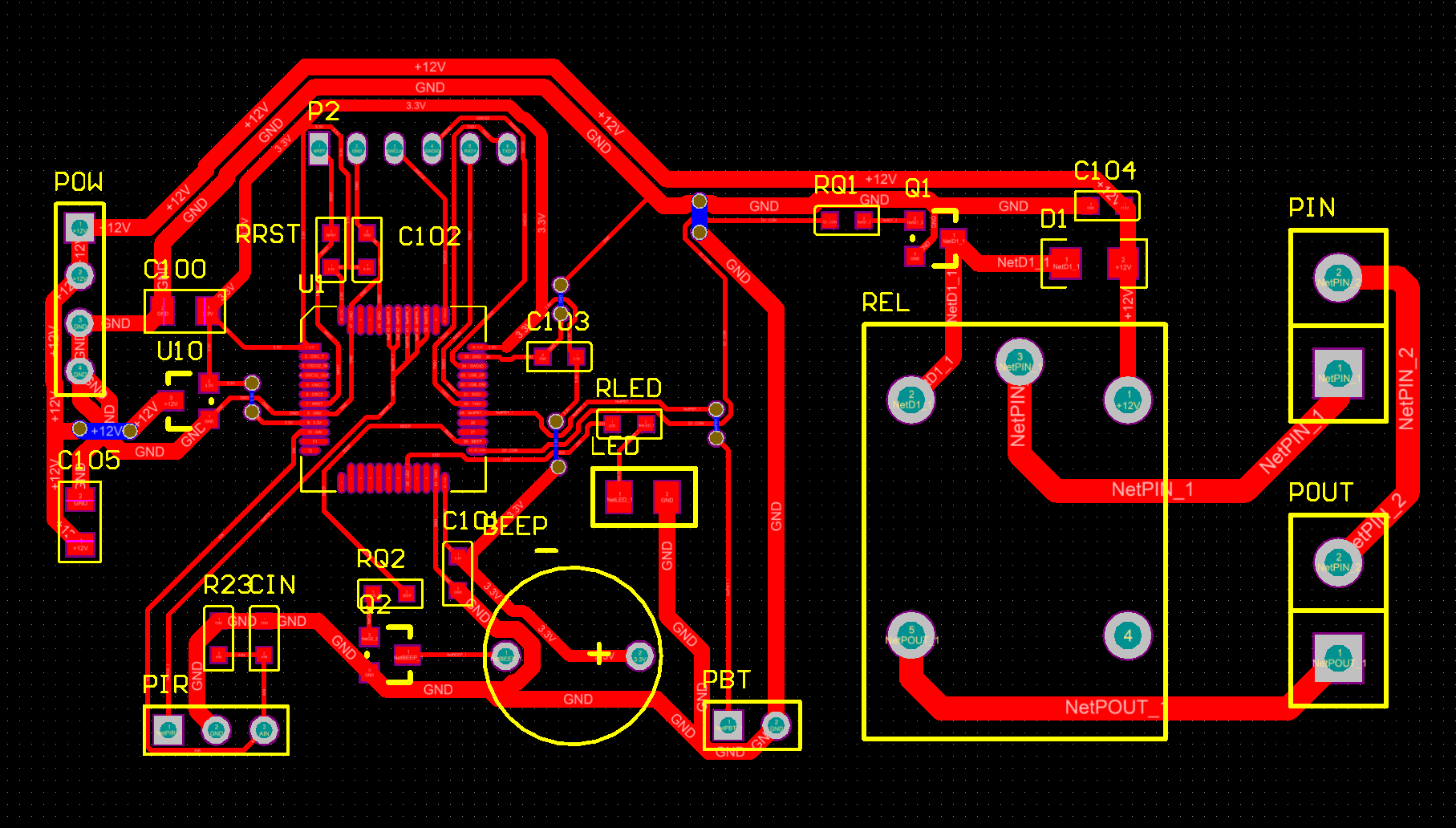

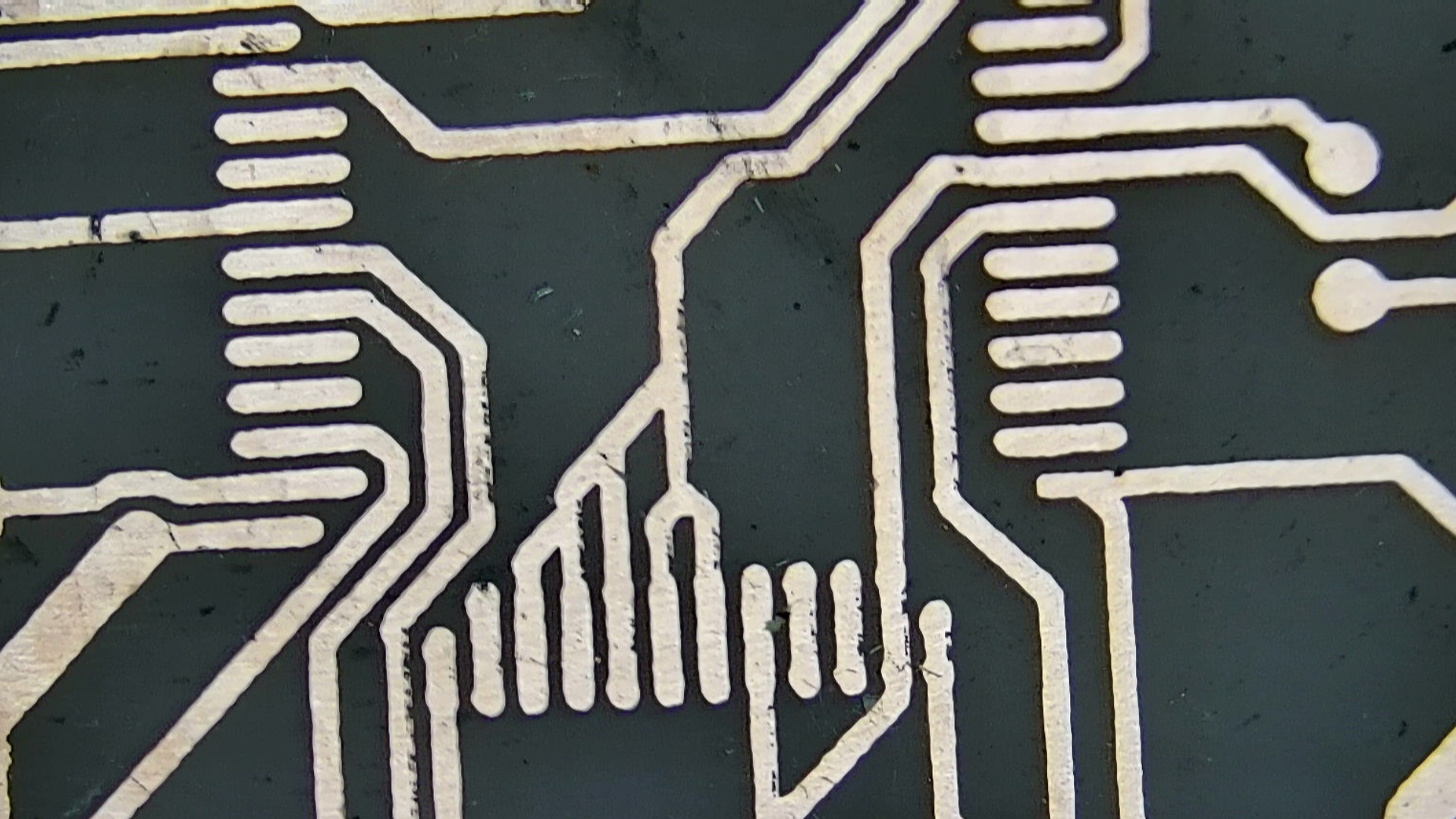

▲ 图1.2.4 PCB图

AD\Test\2024\April\IronDetectF103.PcbDoc

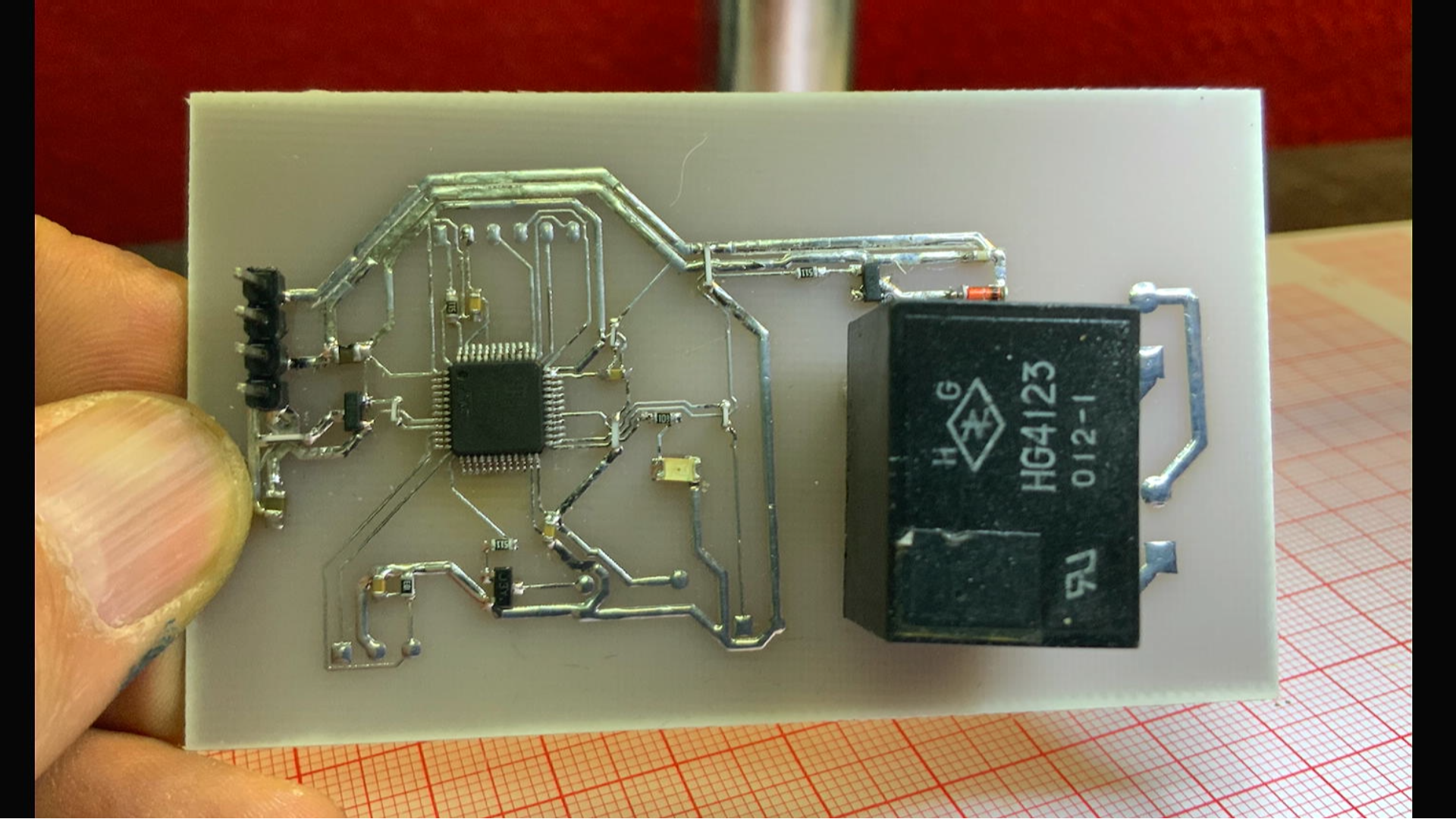

  焊接电路. 然后进行清洗.  下面对它进行软件调试.

三、软件调试

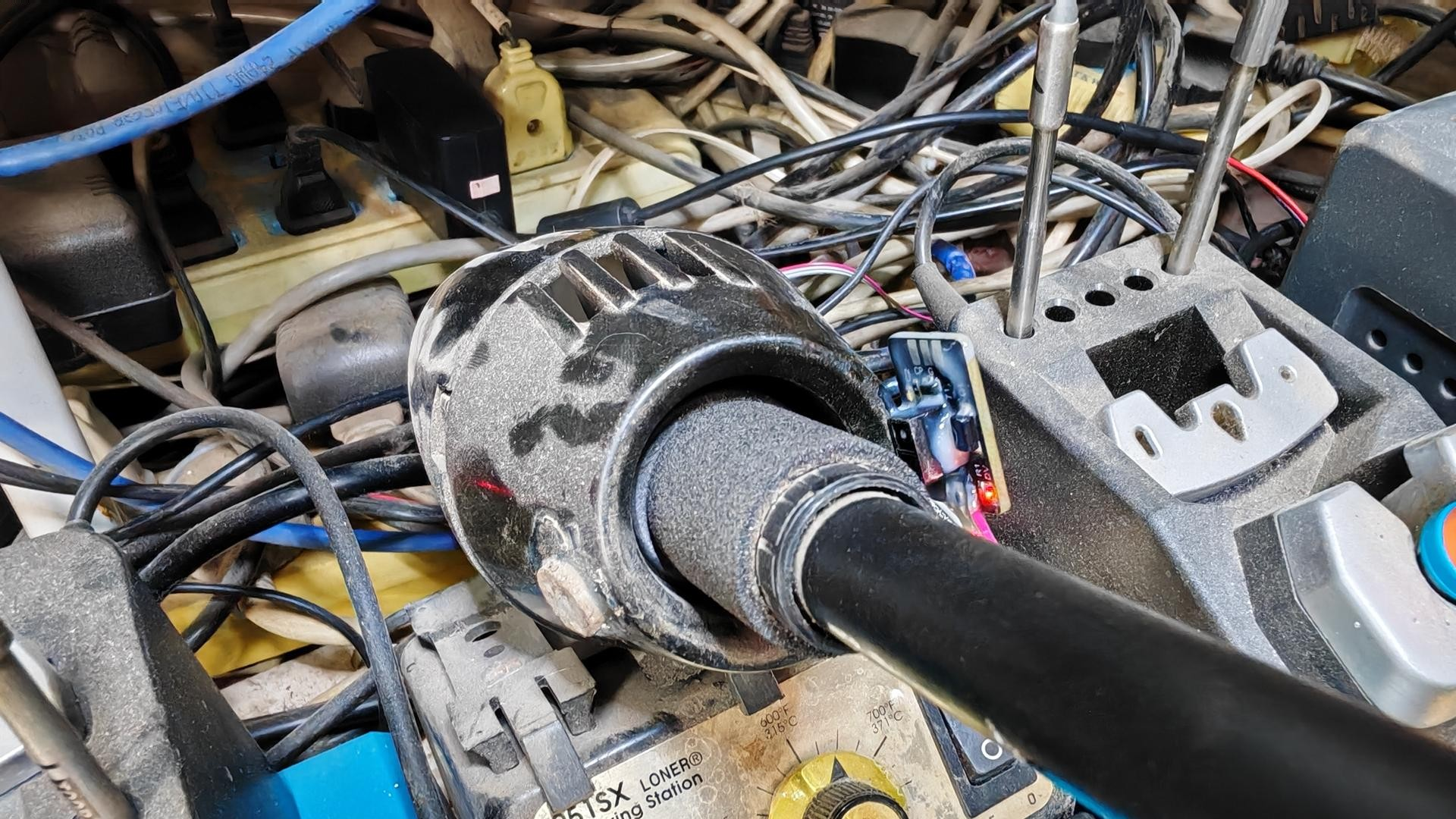

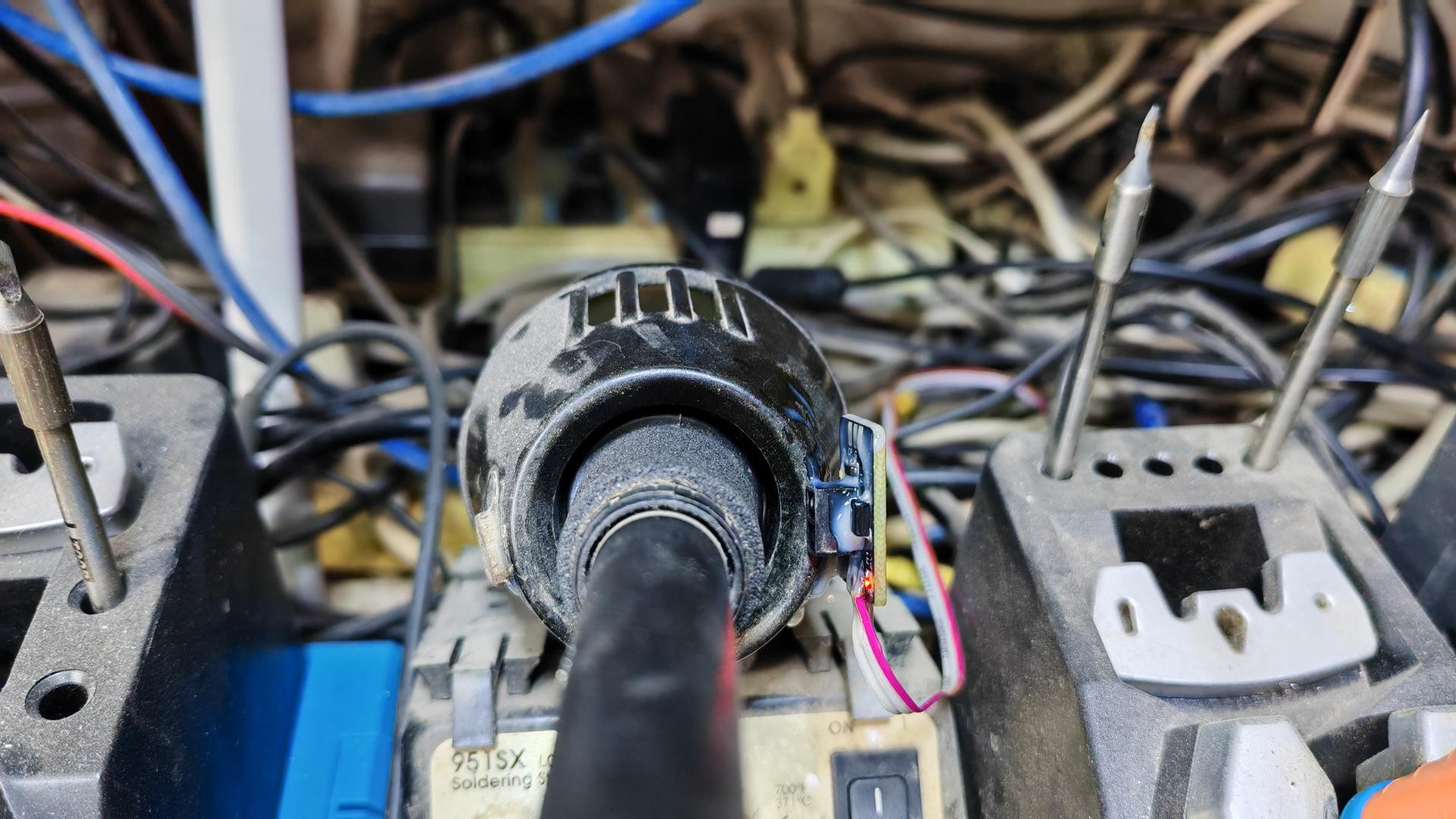

  将光电管放置在烙铁插座旁边, 使用AB胶水进行固定.   当烙铁拿开时, 便可以启动加热过程。 当烙铁放回之后， 延迟两秒钟， 控制盒关断烙铁。



※ 总  结 ※

---

  本文设计了一个烙铁自动断电的电路。  它可以在烙铁放入插座之后自动完成烙铁断电。 延长烙铁头的使用寿命。

---
