01 震动电机

一、前言

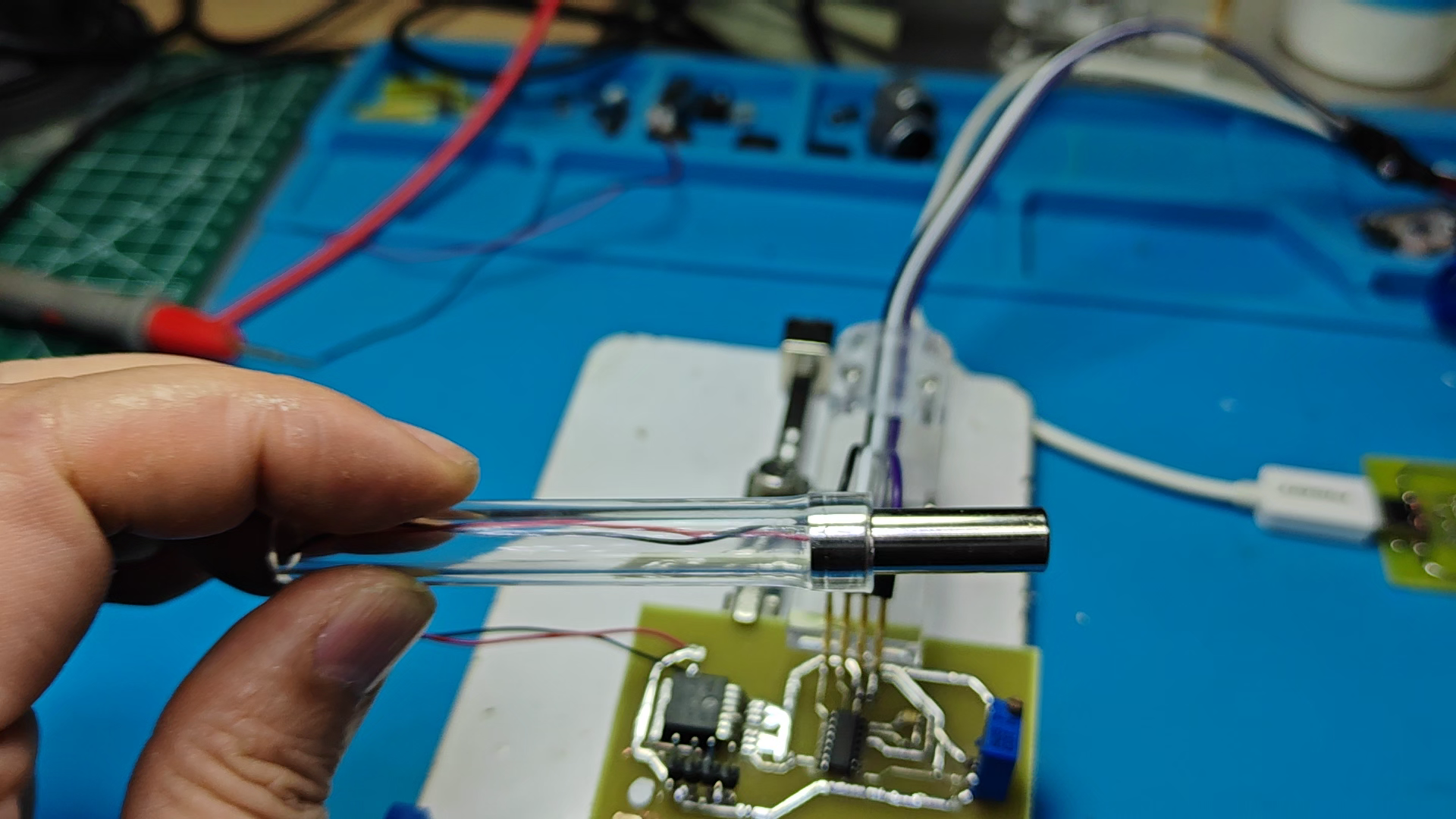

前几天使用超声波振动棒来震动焊接电路板，但是效果后来发现不是太好。下面重新使用这个震动电机制作一个振幅更大的振动棒。制作过程中，发现 STC 单片机的下载模块不能够使用了。现在又重新制作了一块。下面给出了这个震动电机电源的制作资料。

GM1712734848_1920_1080.MP4|_-4

二、电路设计

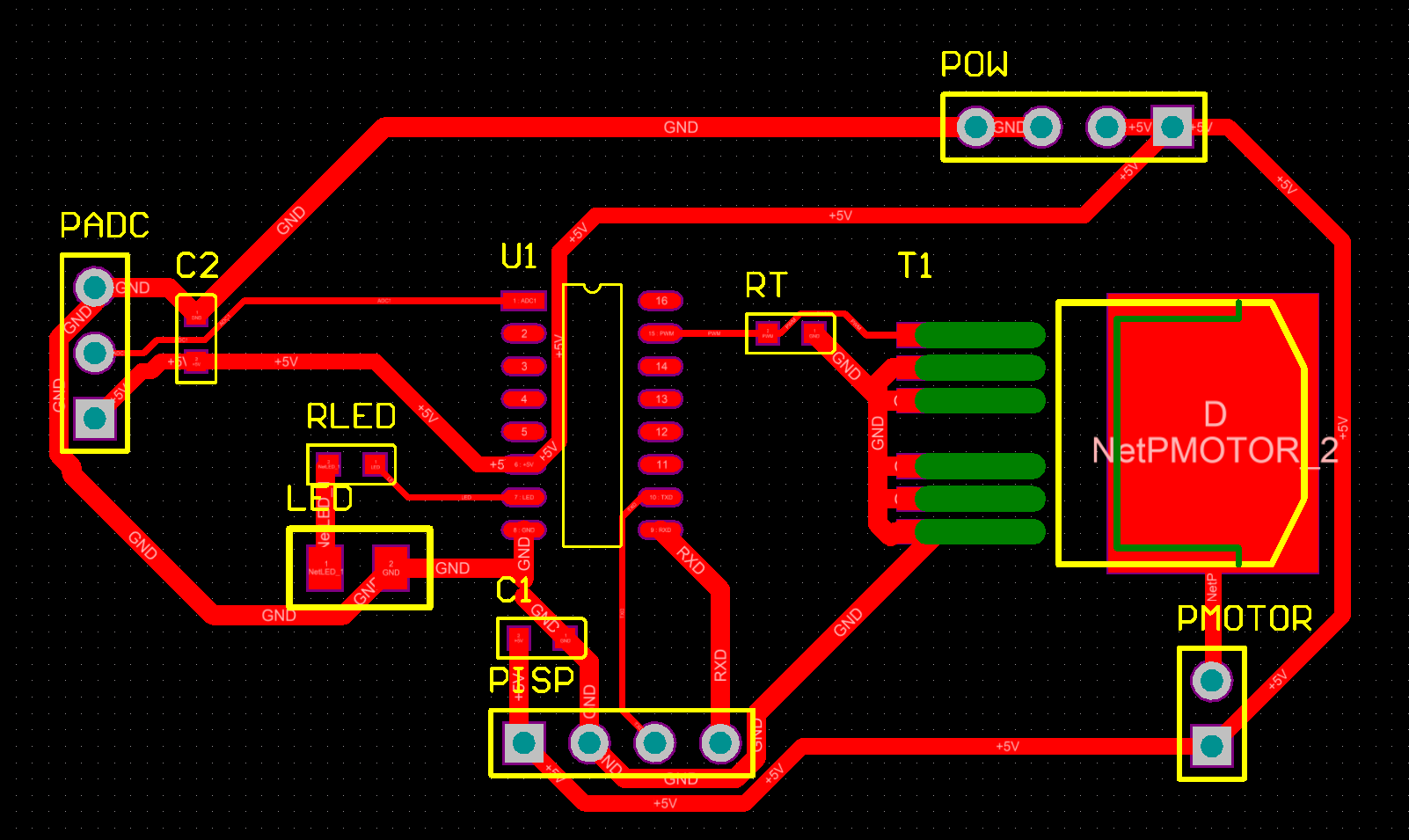

控制电路的核心采用略八位单片机 STC8G1k，使用了 SOP16封装的小型单片机。通过功率 MOS 管 S4010 控制电机转速。实际上，感觉直接使用单片机的 IO 驱动这个微型电机也没有问题。现在是杀鸡用牛刀了。最主要原因就是手边有很多拆卸下来的这个功率管，不用也浪费。下面进行布线。很神奇的是，最终的电路居然没有任何飞线。
GM1712653371_1920_1080.MP4|_-6

AD\Test\2024\April\Vibrate8K1G.SchDoc

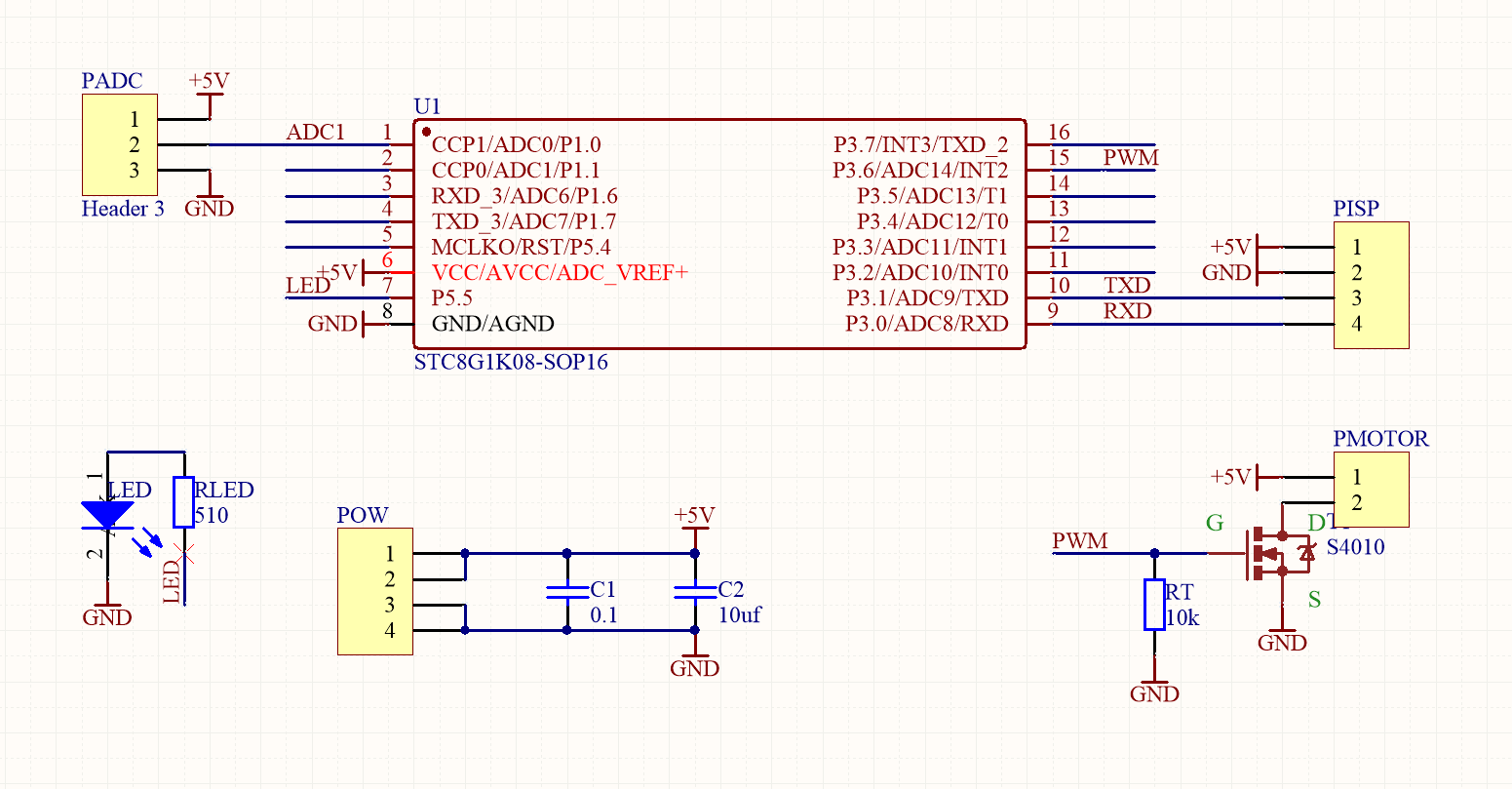

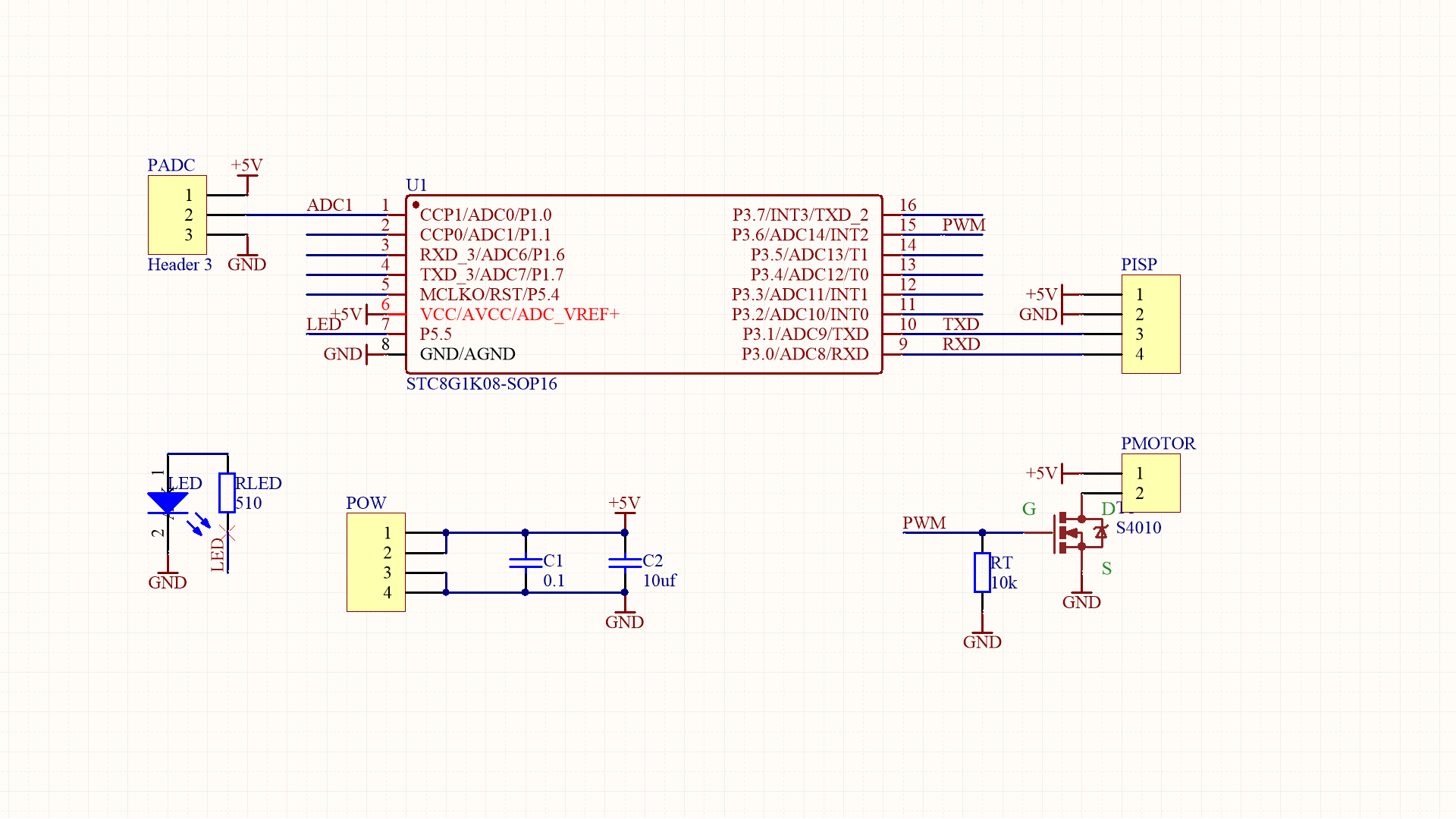

▲ 图1.2.1 电路原理图

▲ 图1.2.1 电路原理图

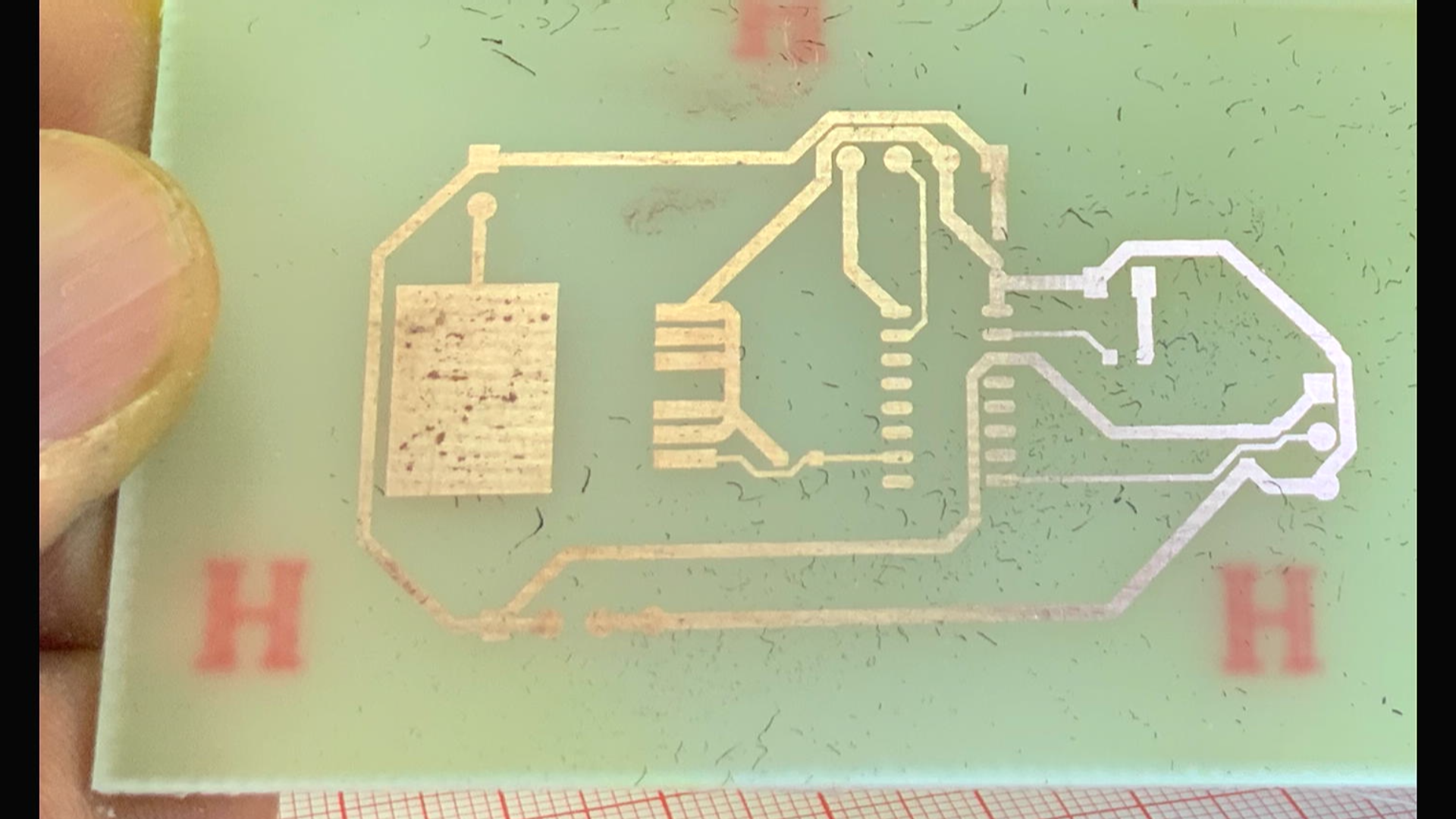

▲ 图1.2.2 实验电路板

▲ 图1.2.2 实验电路板
一分钟之后，得到了实验电路板。电路板制作的非常完美。

GM1712653839_1920_1080.MP4|_-2

三、焊接调试

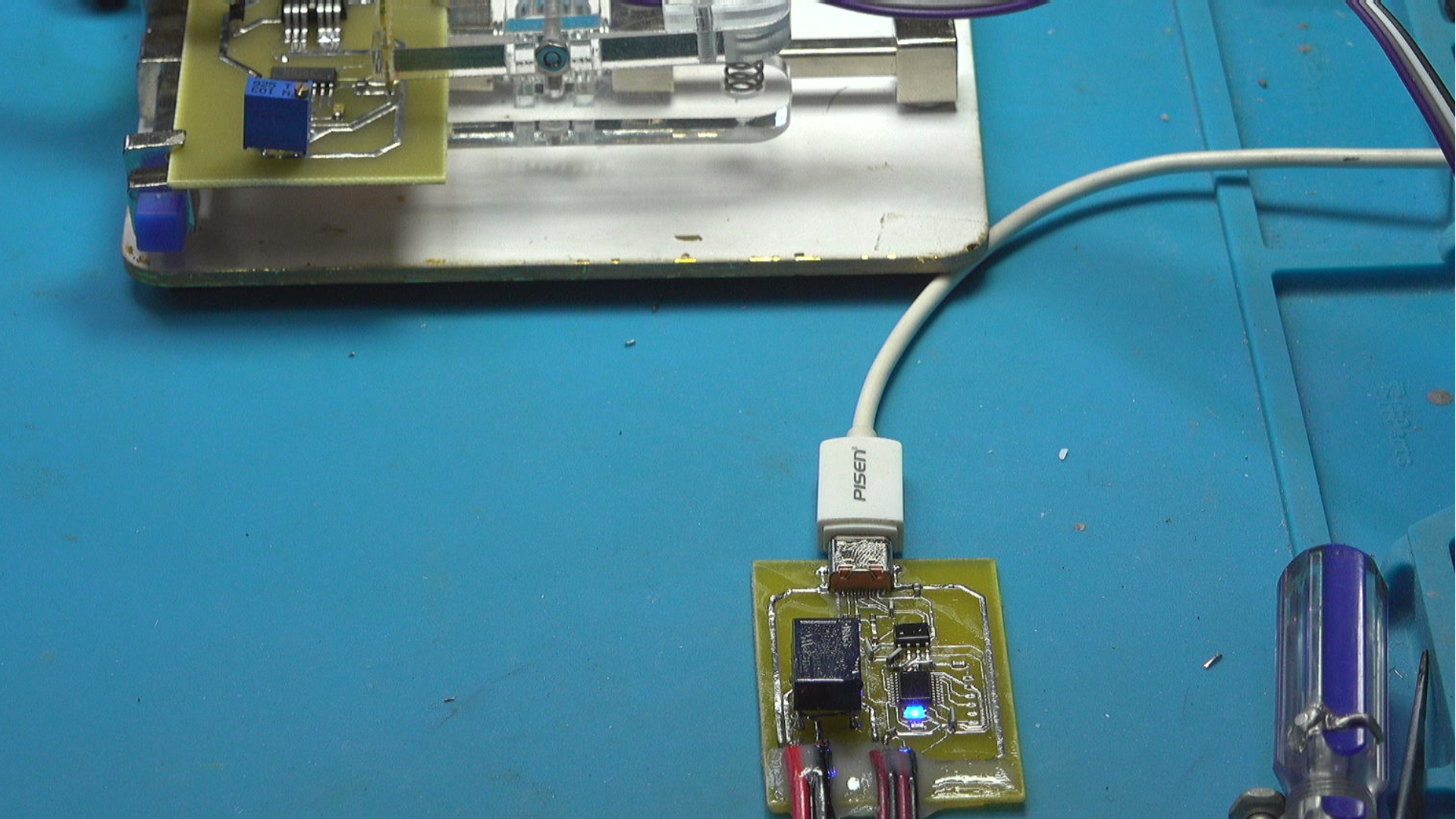

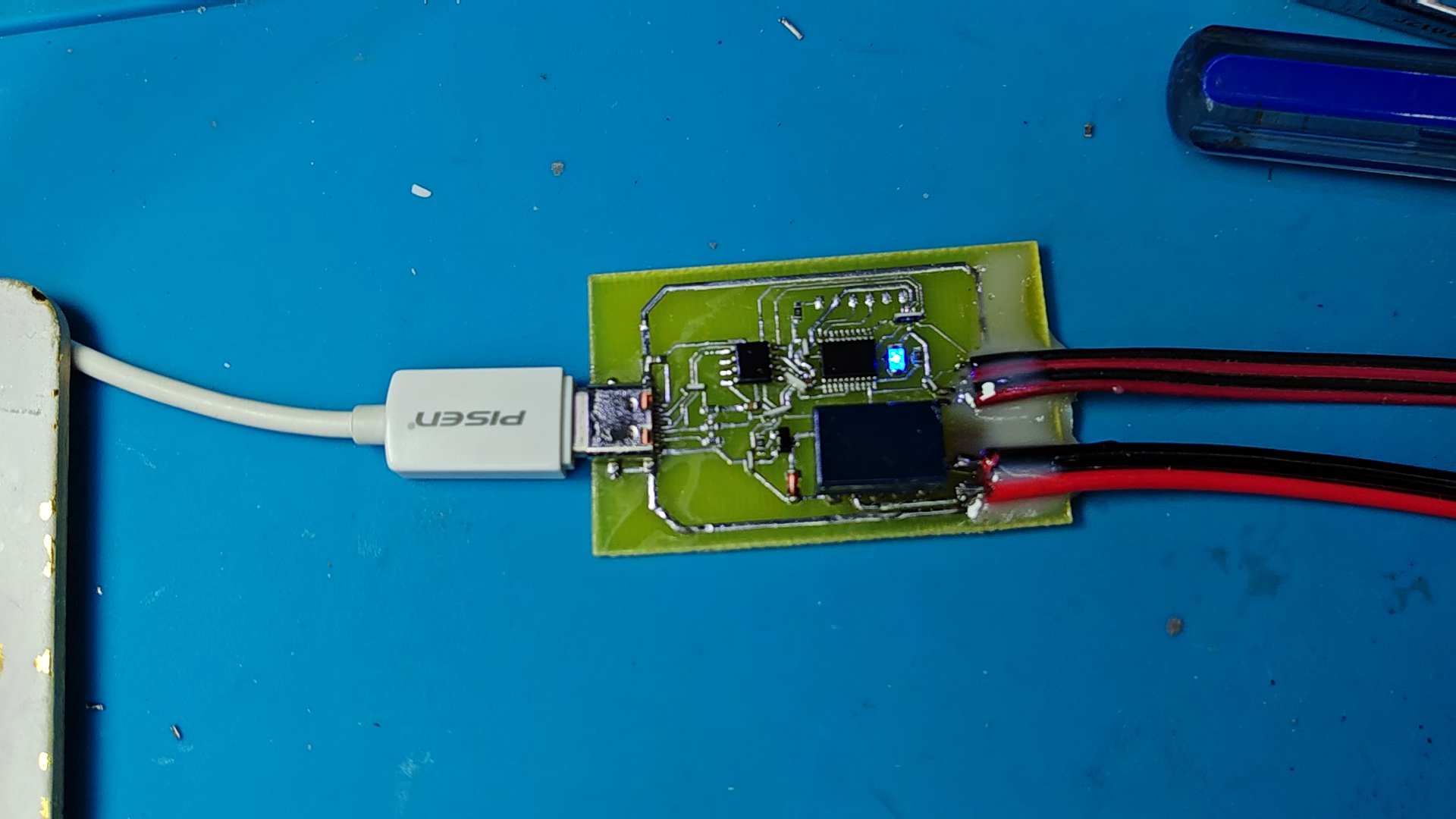

直到下载程序之前，才发现原来 STC 单片机下载器不能够使用了。这是昨天晚上重新制作的下载器，可好使了。对 8G 单片机进行简单的编程。它读取模拟通道1 的设计电压。改变 PWM2 的占空比。从而改变振动棒的震动频率。通过调整，选择一个最佳的振动频率，使得震动棒的振动幅度最大。这样便可以用来敲击焊接中的电路板了。

GM1712734460_1920_1080.MP4|_-5

※ 总结 ※

本文设计了一个驱动震动电机的小电源。之所以选择 STC单片机，就是看中它能够工作在5V电压下，这样，它的PWM 输出就可以比较好的打开这个MOS管，节省了MOS 驱动的设计。通过电位器设置PWM 占空比，最终获得一个震动最强的输出电压。通过这个设计，也发现了之前所使用的 STC 单片机的下载器损坏了。现在又整了一个新的。应了一句老话，功夫不练会生疏，工具不使会生锈。
