STC单片机的下载器：基于PL2303GL



01 STC单片机

---

一、前言

  这两天发现原来制作的STC单片机下载器无法使用了。  下面利用手边的 PL2303 芯片再重新制作一个 STC 单片机自动下载模块， 用于今天电路的开发调试。

二、电路设计

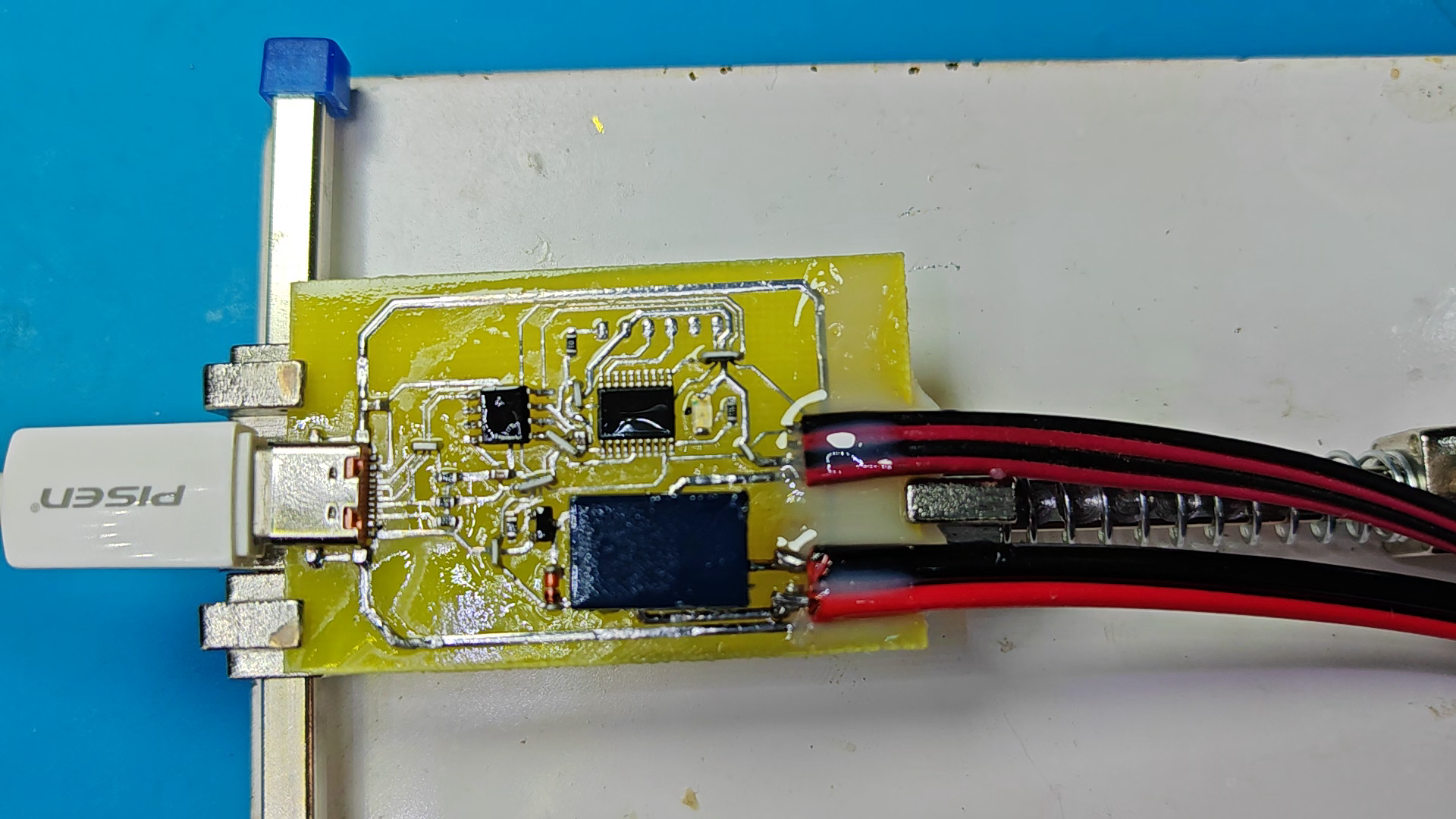

  设计下载器。   USB TypeC 接口，  利用PL2303GL 完成 USB 至 UART 转换。   使用 STM32F030 对 串口线检测。  如果出现连续的 0x7E 。 控制继电器对目标板进行断电和上电。 特别是在断电的时候， 是将目标板的电压直接拉低到0， 这样就可以避免单片机依靠串口供电无法真正复位的情况。  下面设计PCB。 使用单面板实现PCB, 适合一分钟制版。  一分钟之后， 获得电路板。 电路板制作的非常完美。

AD\STC\Tools\Download\PL2303Download.PcbDoc

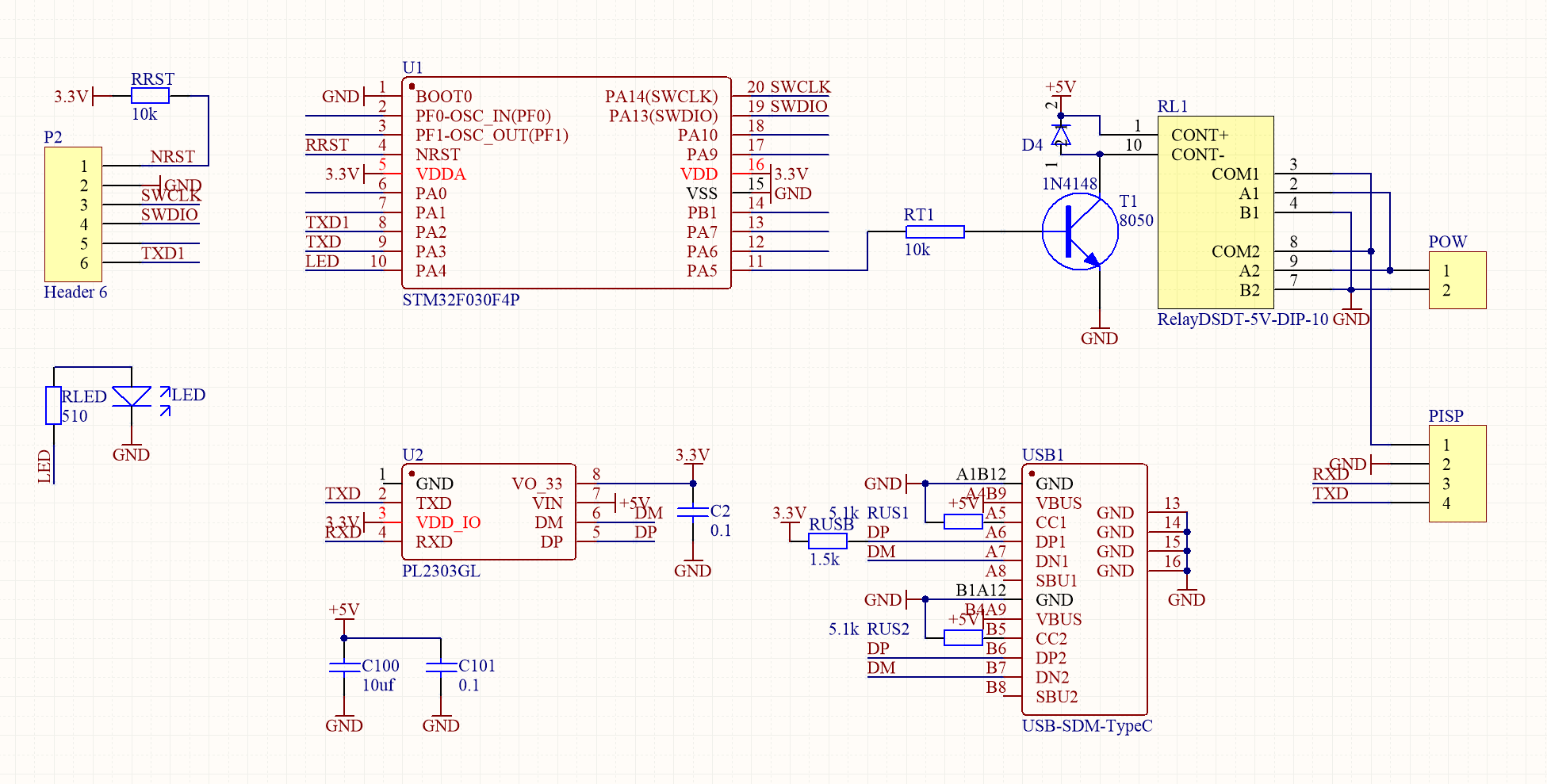

▲ 图1.2.1 下载器的原理图

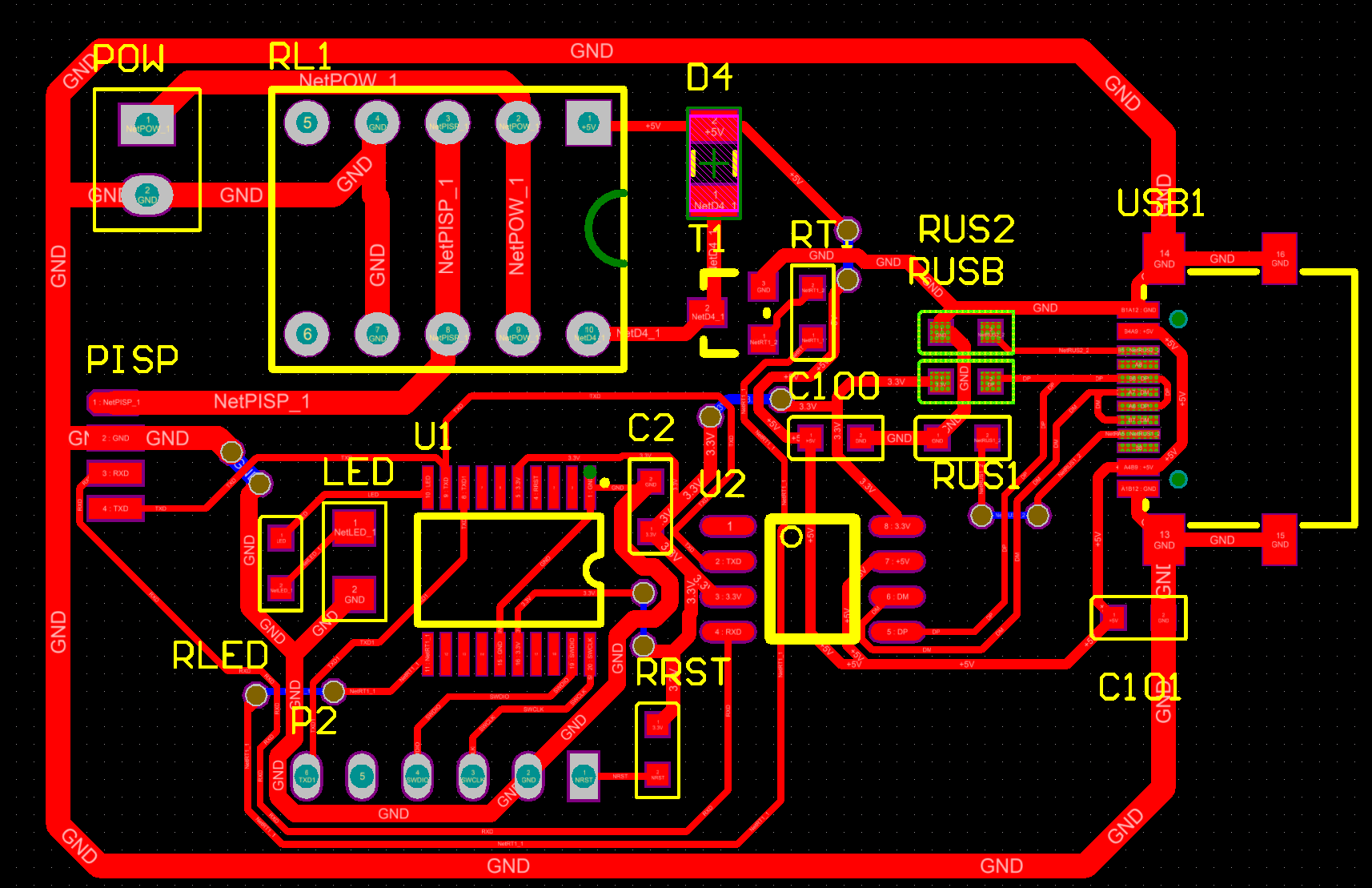

▲ 图1.2.2 下载器PCB

三、电路调试

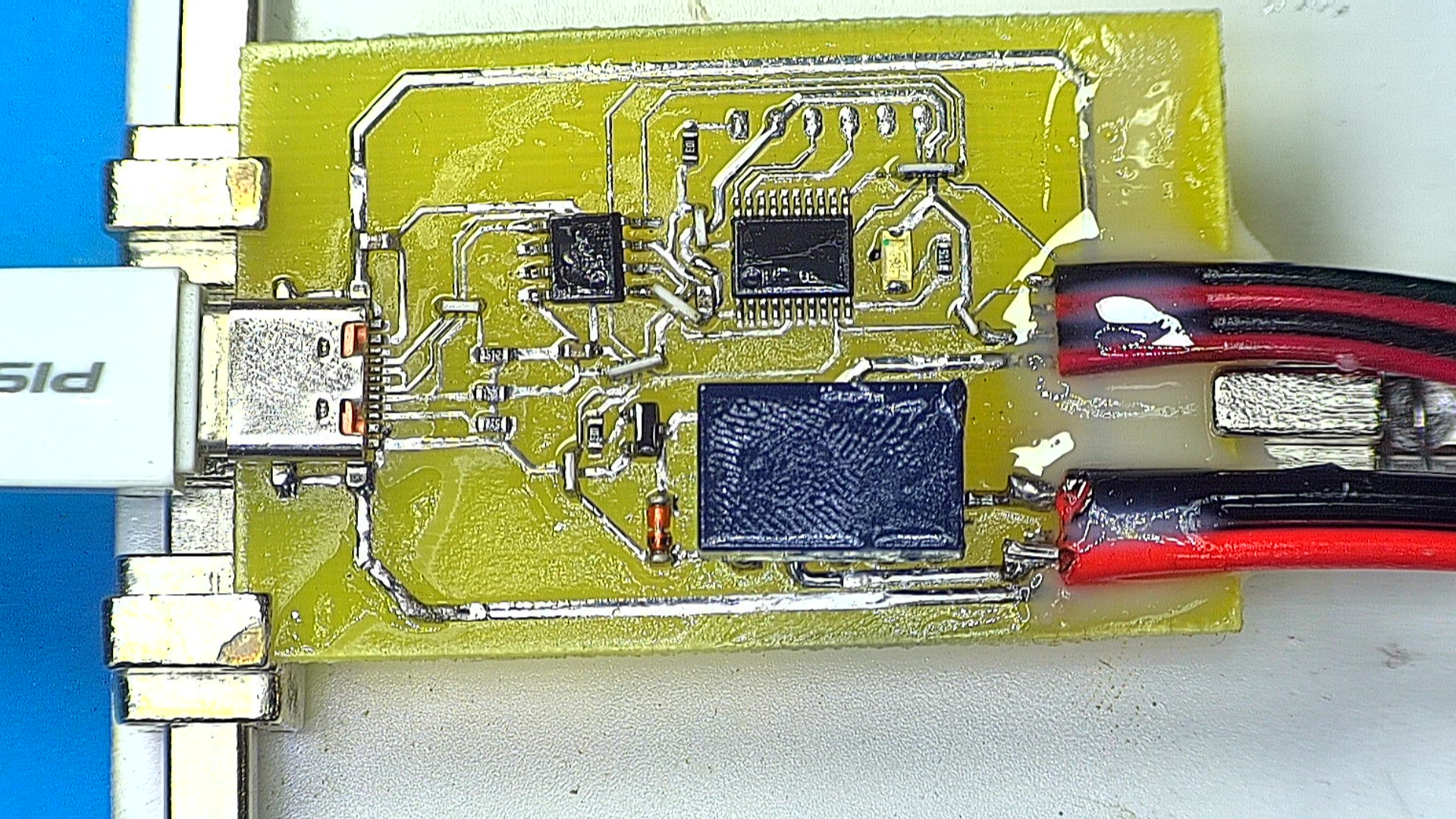

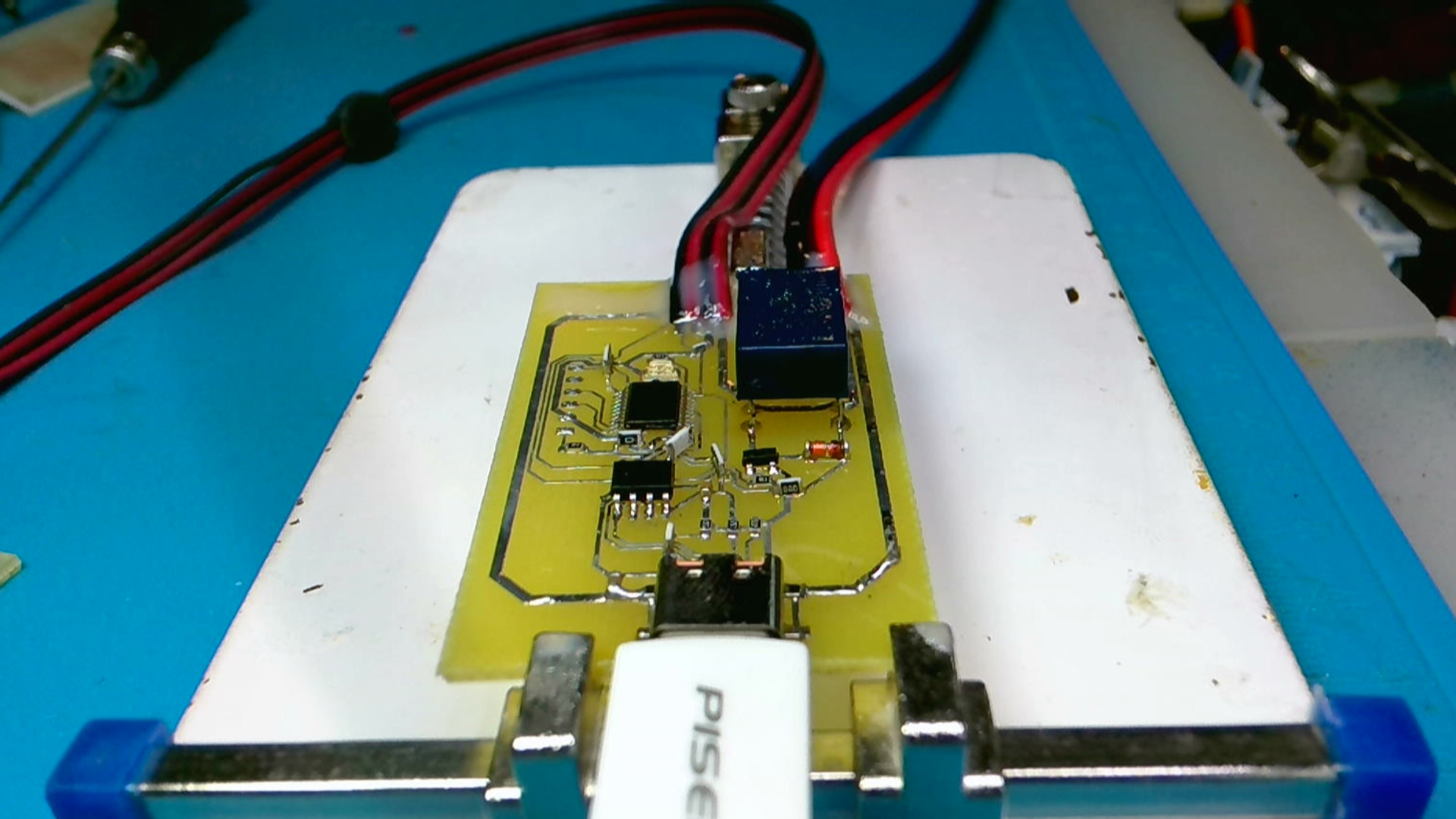

  焊接电路板。 对 其中的 F030单片机进编程。  设置它的串口模式为 AUTO Baudrate 模式， 可以自动检测到 STC ISP 软件发送的 0x7f 信号。 这样不管波特率是多少， 都能够检测到。 一旦检测到， 就给目标板断电 0.5 秒钟， 接下来就有 ISP 软件进行软件下载了。

  这是在 2400波特率检测下载代码。   重新桨下载版接入一次USB， 使用 9600波特率检测下载用户代码。 可以看到 下载器都可以比较轻松的自适应。



※ 总  结 ※

---

  本文设计了基于PL2303GL的 STC 单片机下载模块。   利用了 F030单片机的自适应波特率的功能， 能够检测到 STC 单片机的 ISP软件下载命令，  完成目标板的电源自动上电。 方便了单片机的开发。

---
