大功率滑动变阻器自动控制

滑动变阻器



01 动变阻器


一、前言

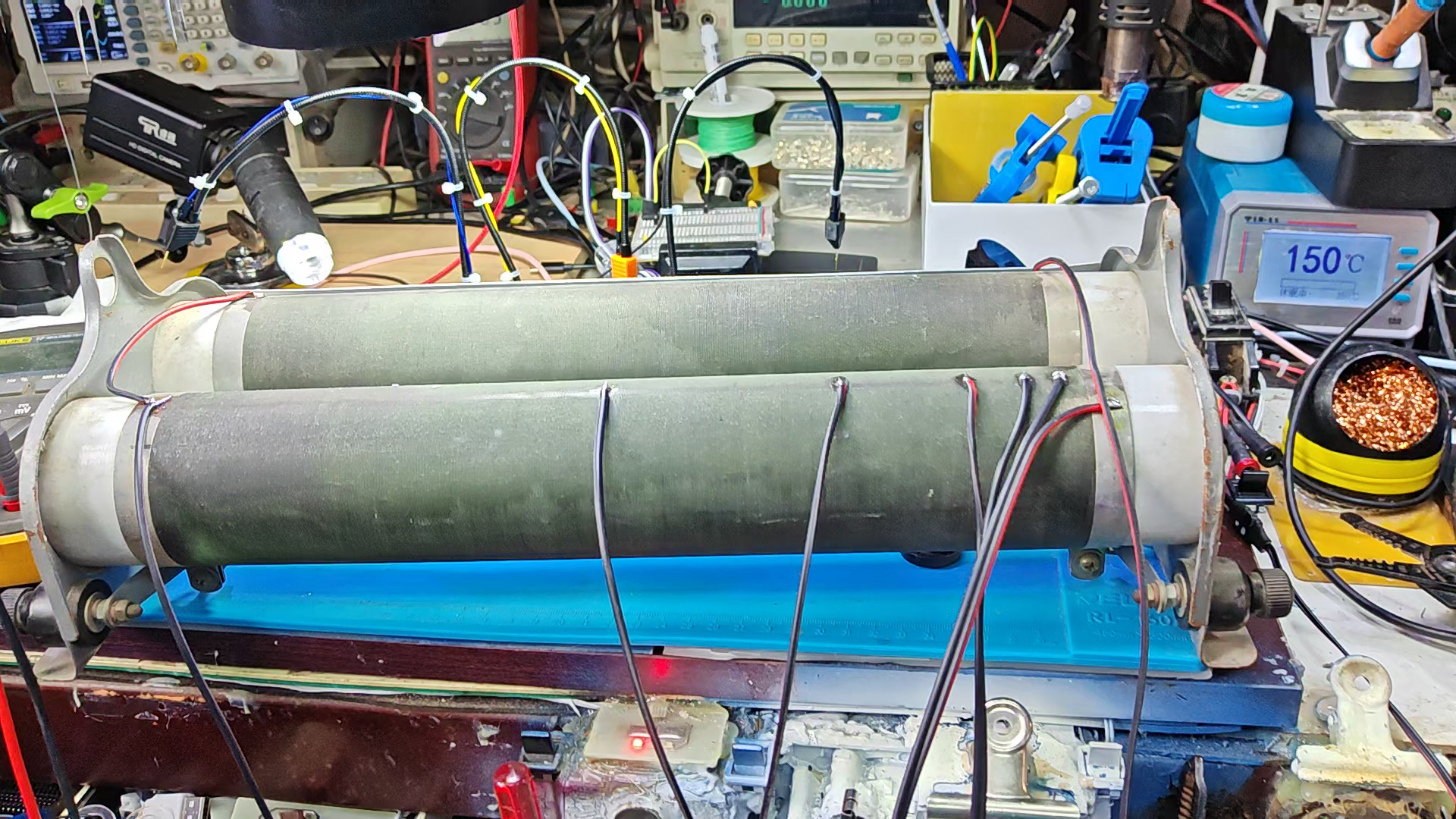

  近期需要对一款自制的功率电源进行测试。 右边的这台滑动变阻器已经荒废多少年了。  这个功率变阻器的总的电阻值为 500欧姆。 为了能够自动测量电源特性,  在滑动变阻器表面焊接了八条引线。  将500 欧姆的变阻器按照 二进制分成了七段。 这样可以通过继电器切换,  获得 128种不同的电阻阻值。 下面设计基于 Zigbee 局域网络的控制器。

GM1716098229_1920_1080.MP4|_-5

二、控制电路

1、继电器板

  首先设计继电器控制板, 它的电路很简单, 但是占据比较大的PCB面积。  设计单面PCB板, 适合一分钟制板。 一分钟之后得到电路板。  制作的非常完美。  下面, 焊接调试。

GM1716102740_1920_1080.MP4|_-5

AD\RELAYRES7.SchDoc

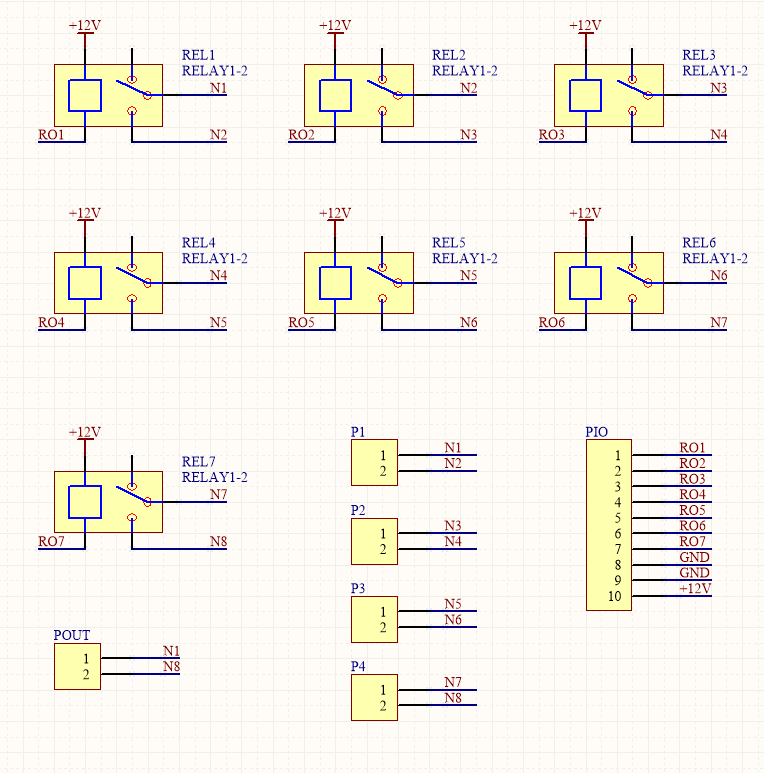

▲ 图1.2.1 继电器电路 板原理图

▲ 图1.2.1 继电器电路 板原理图

▲ 图1.2.2 继电器PCB

▲ 图1.2.2 继电器PCB

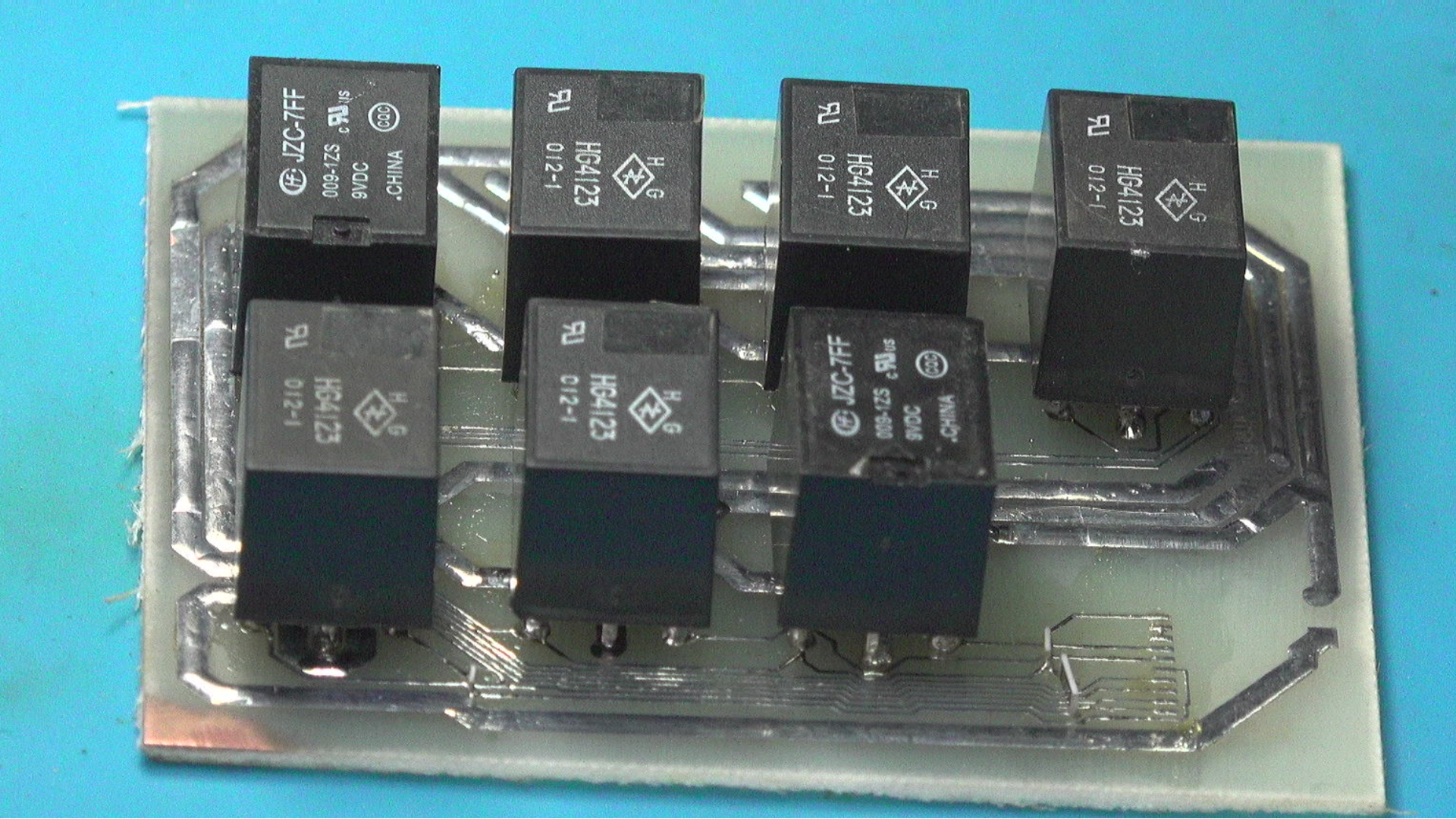

  焊接电路板。  先把它放在一边, 等控制板制作完毕之后,  再对这个继电器板进行测试。

GM1716104370_1920_1080.MP4|_-3

2、单片机控制板

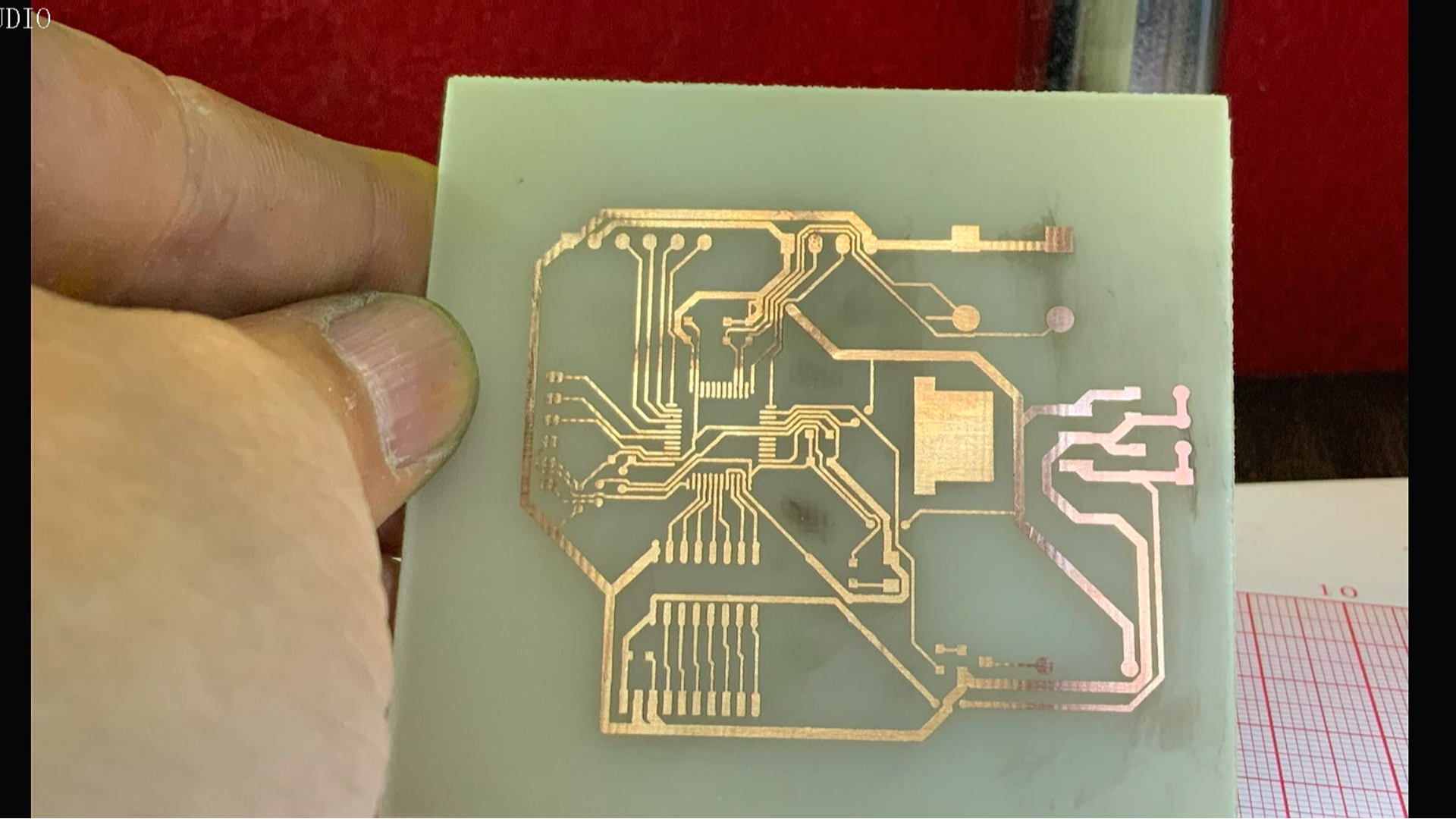

  设计单片机控制电路, 它通过接收有局部 Zigbee 通讯模块发送的命令, 控制继电器的闭合 。 单片机使用手边比较多的STM32F103. 通过ULN2003  控制继电器板的动作。  还有两个按键进行紧急控制。  通过BEEP指示接收到命令。  下面设计电路板,  使用单面布板, 适合一分钟之后,  一分钟制板使得硬件开发和软件一样方便快捷。  不过这次制作的电路板上面存在缺陷。 下面再重新制作一块。  一分钟之后得到的新电路板,  制作的非常完美了。

GM1716107887_1920_1080.MP4|_-12

▲ 图1.2.3 控制电路原理图

▲ 图1.2.3 控制电路原理图

AD\Test\2024\May\POWERRESF103.SchDoc

▲ 图1.2.4 控制电路板PCB

▲ 图1.2.4 控制电路板PCB

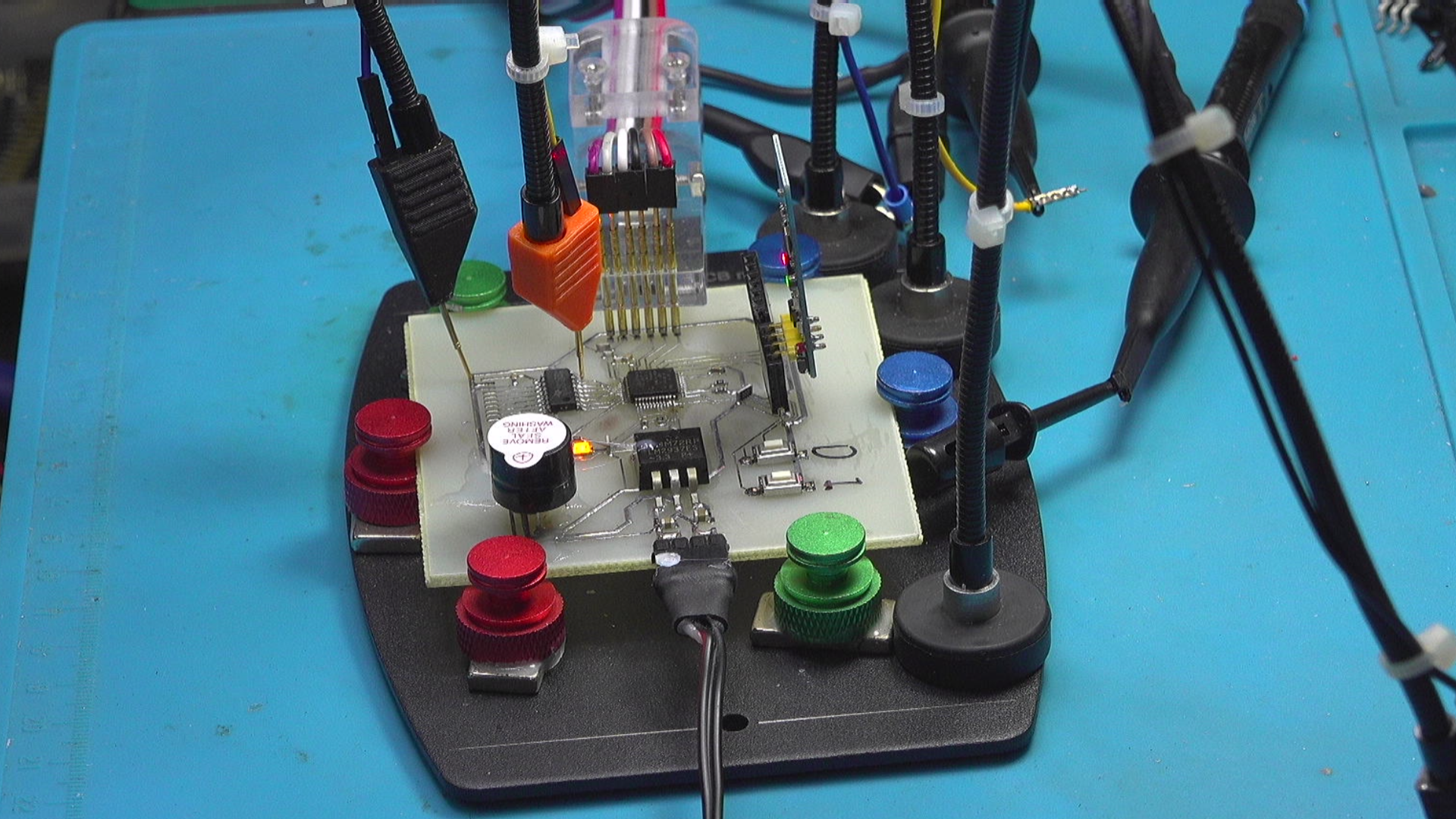

  焊接电路板, 清洗之后进行调试。  基于 CubeMX 生成的程序框架, 编写了输出端口控制程序, 按键读取程序,  以及Zigbee 串口命令程序,  经过测试, 这个简单的程序工作正常。 下面将电路板与继电器板进行连接测试。

GM1716112871_1920_1080.MP4|_-5

三、整体测试

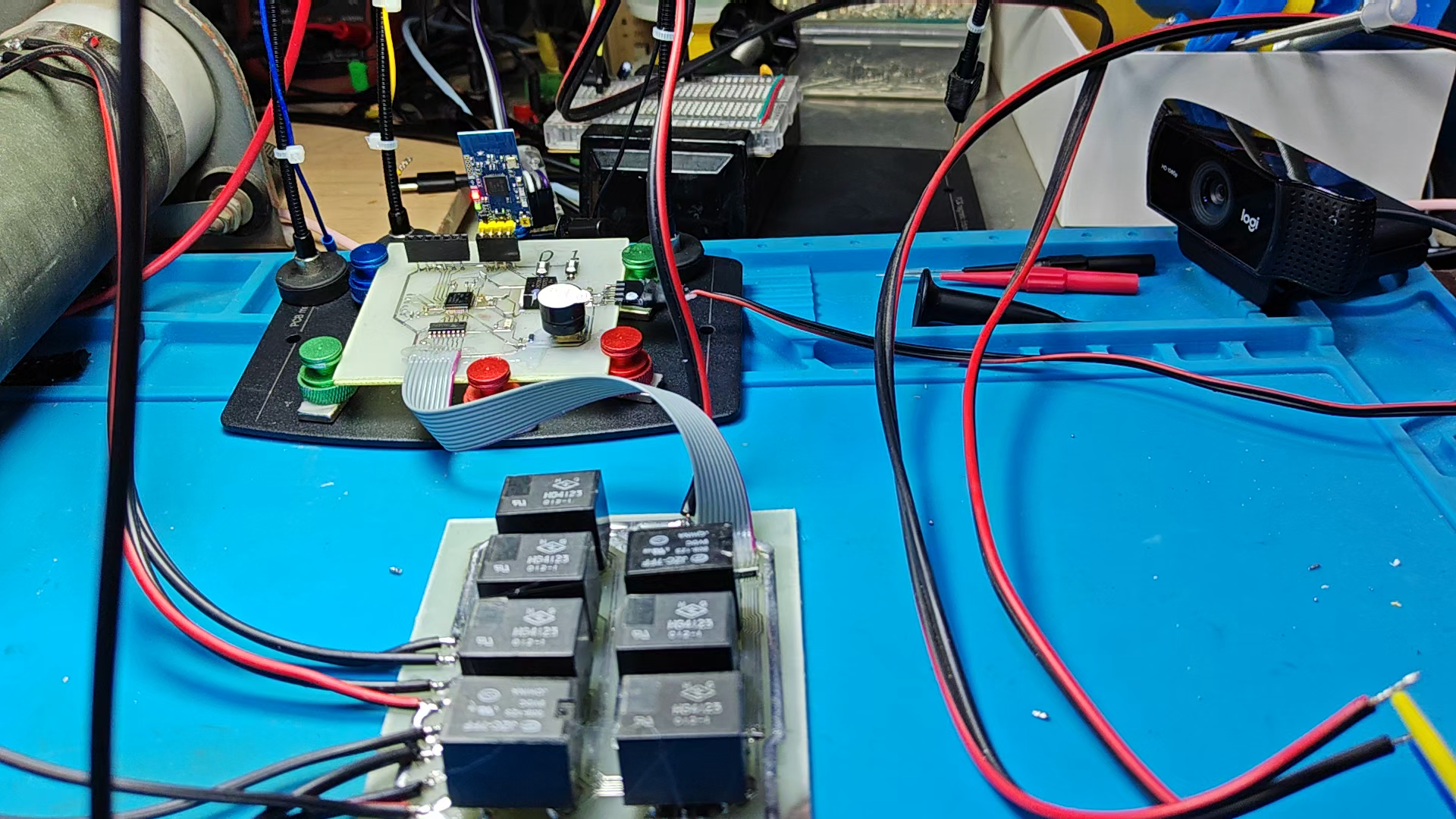

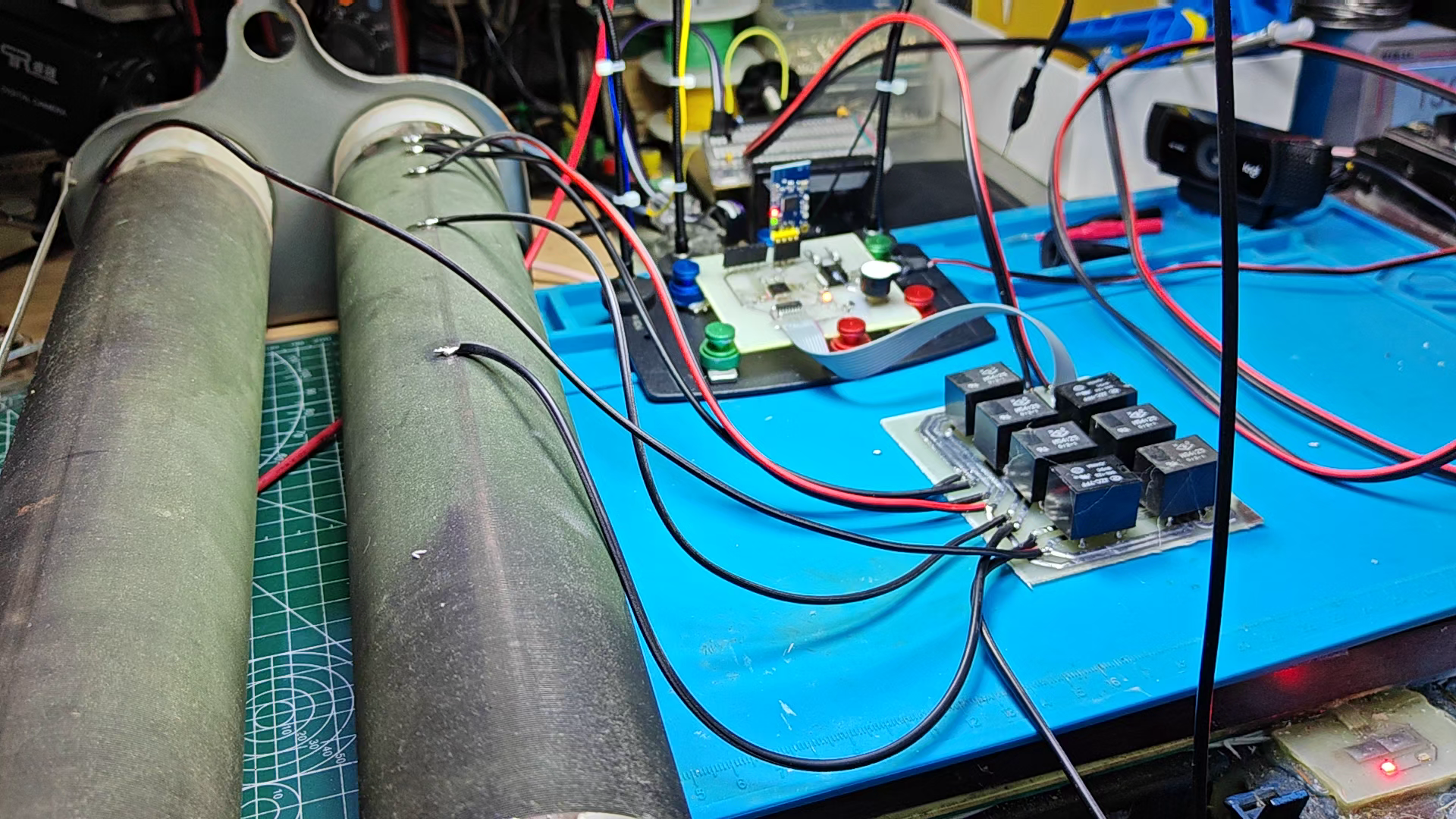

  首先, 将继电器接口板与 滑动变阻器的八条引线连接。  然后通过电缆将继电器板与控制器连接起来。   控制器板可以通过接收到的 ZigBee 无线命令控制继电器板的动作。 也可以根据 电路板上的按键来控制继电器的动作。 通过初步测试, 现在整体上工作正常。  下面使用FLUKE45万用表, 来测量不同继电器状态下的电阻数值。

GM1716114667_1920_1080.MP4|_-5

  测量结果真的让人感到吃惊。  居然整个电阻的变化不是单独的, 更不是线性的。  这种突变有可能是不同继电器之间的逻辑状态存在着牵连。  具体出现的问题, 今天时间比较晚了, 就不在检查了。  明天再详细见AI到底是什么原因造成了这种变化。  今天的实验就到这里吧。
GM1716125412_1600_900.MP4|_-6

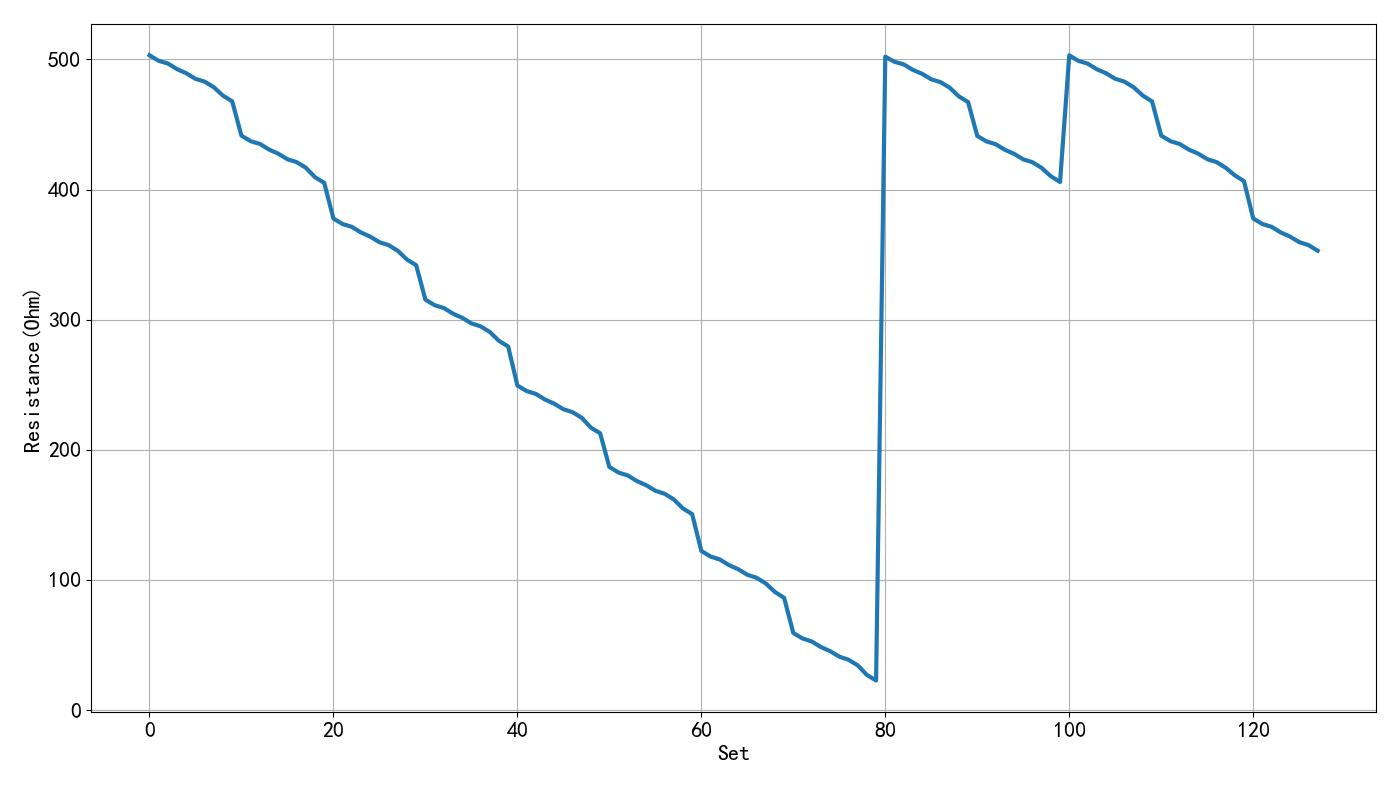

▲ 图1.3.1 不同的设置下,对应的电阻变化

▲ 图1.3.1 不同的设置下,对应的电阻变化

● 原因分析

因为测试软件发送数字的时候,使用的十进制发送的。单片机接收到数字的时候则使用16进制, 进而造成了上面的数值。

下面程序进行仿真。

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2024-05-20
#
# Note:
#============================================================

from headm import *
from ast import literal_eval

num = list(range(128))
printf(num)

hexdim = [int('%d'%n, 16) for n in num]
rdim = [(128-(h%128))*500/128 for h in hexdim]



plt.plot(num, rdim, lw=3)

plt.xlabel("Decimal")
plt.ylabel("Hexidecimal")
plt.grid(True)
plt.tight_layout()
plt.show()



#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================

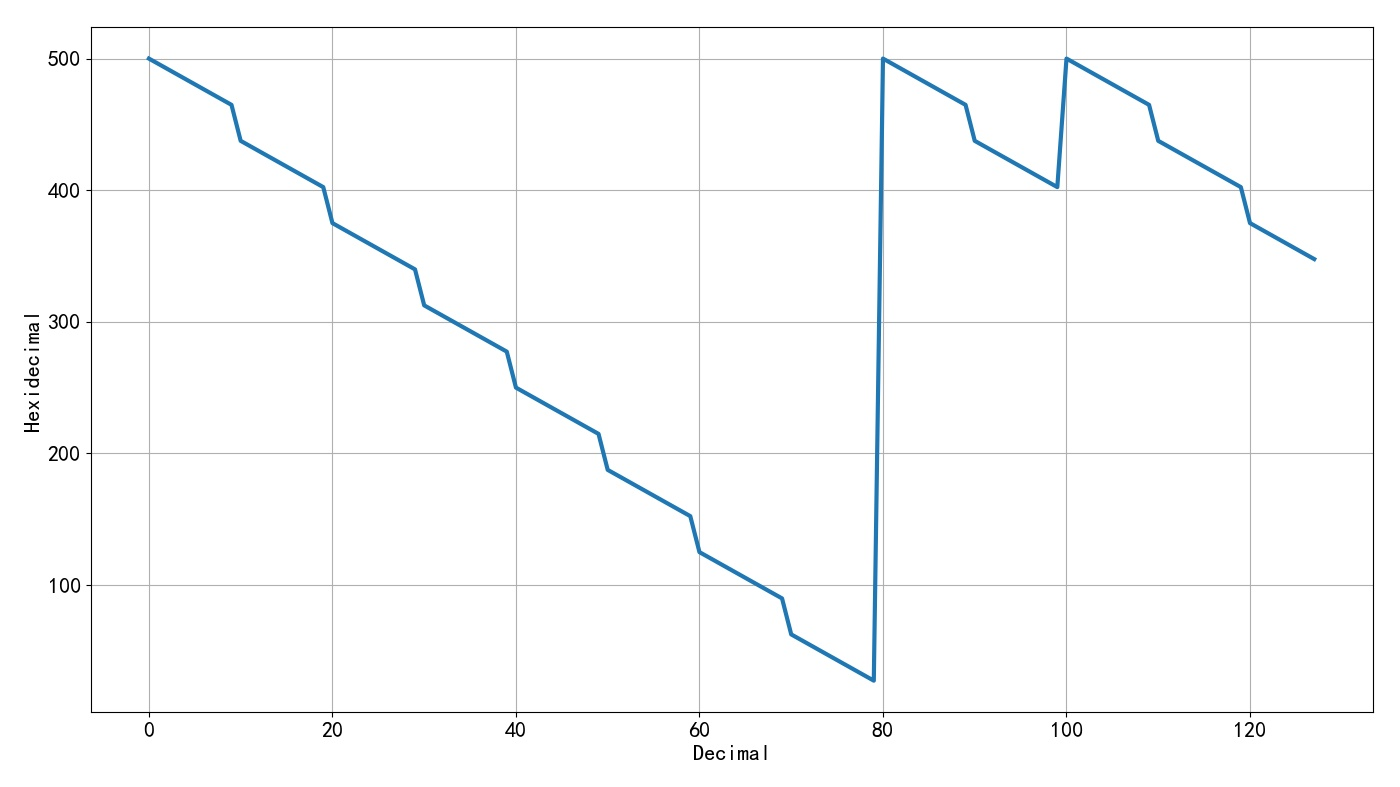

▲ 图1.3.2 仿真的结果

▲ 图1.3.2 仿真的结果



  结 ※


  文制作了一个滑动变阻器的控制器。  通过继电器板对变阻器的阻值进行自动切换。  但是测量的阻值并不呈现线性关系。 这说明电路板中还存在着BUG。  具体问题明天再进行测试吧。  

G4M1716125837_1600_900.MP4|_-4
