双重电刷

01 电机外壳

一、前言

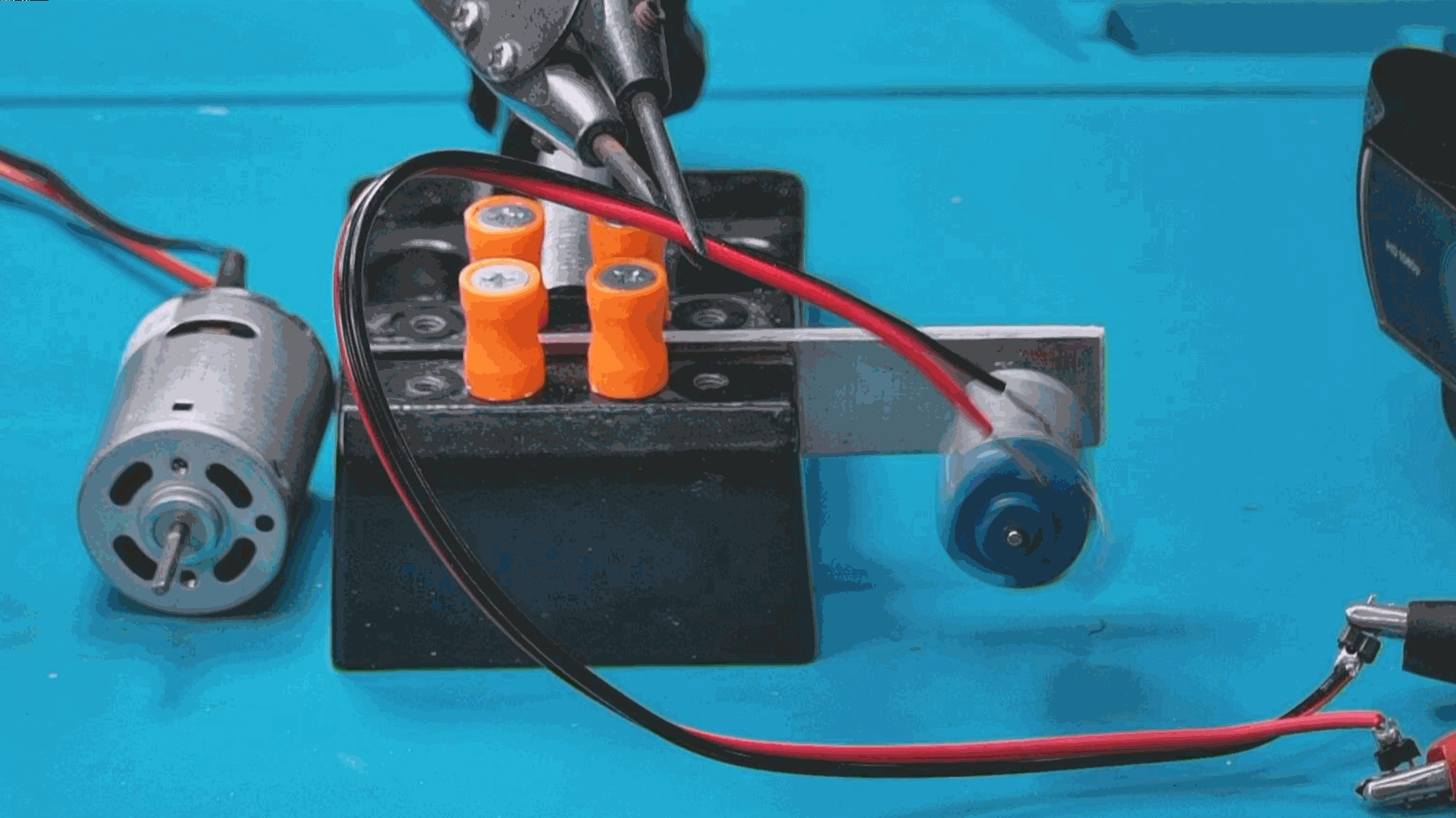

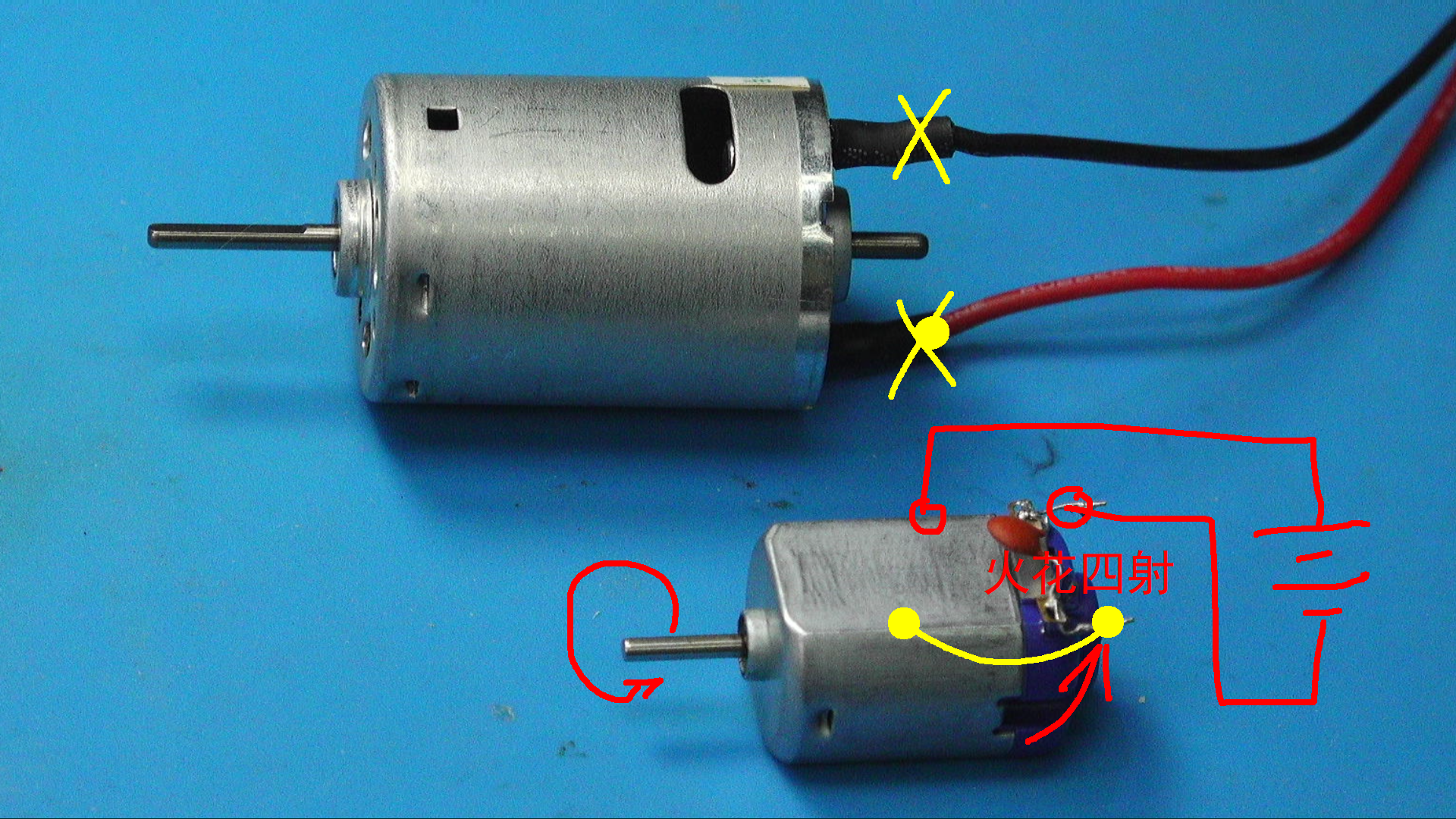

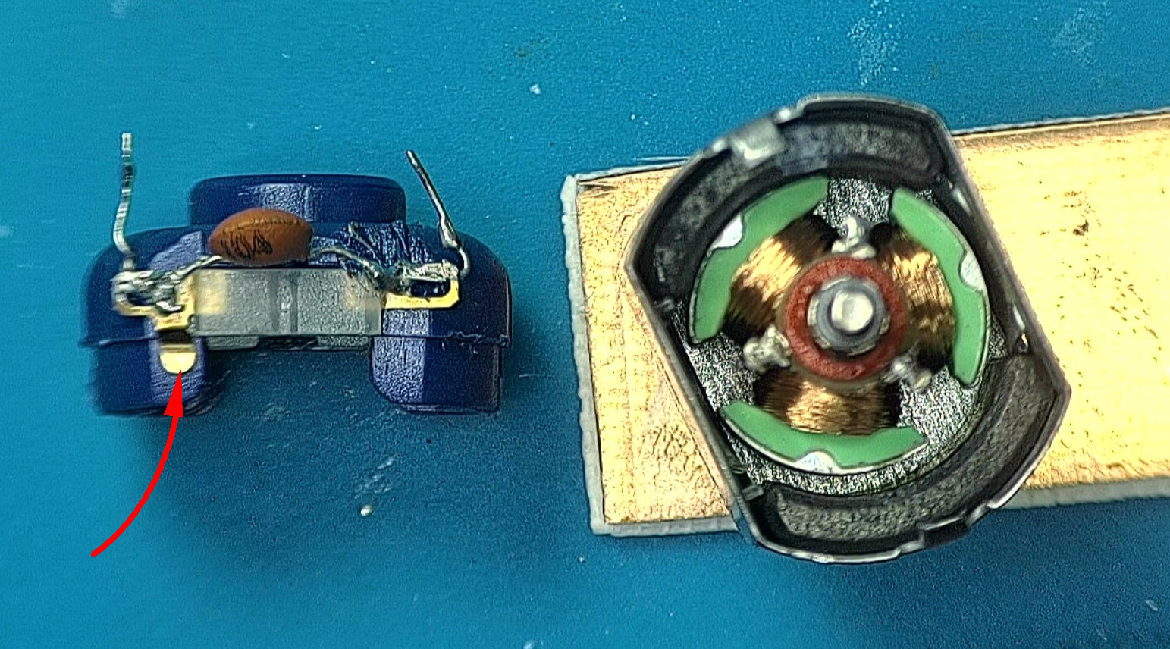

昨天看到B站朋友的给出的一个视频连接。视频中 UP 主演示了一个微型直流电机的双重电刷效果。使用导线触碰电机的金属外壳以及电极。电极的转子被固定，定子带着外壳则旋转起来。的确是一个脑洞大开的实验。但让这个实验需要有前提，那就是，电机的一个电极与外壳是相连接的。昨天我拆卸的一个 LED风扇中的电机就是这样的。但是对于其他普通的有刷直流电极，它的两个电机与外壳质检室绝缘的。如果电源两端触碰了电机的外壳与电机，电机的转子就会转动。如果触碰了另外一个电极，电源就会短路，出现花火四射的情况。下面让我们再看一下这个有趣的演示吧。

G9M1716339109_1920_1080.MP4|_-9

二、实验结果

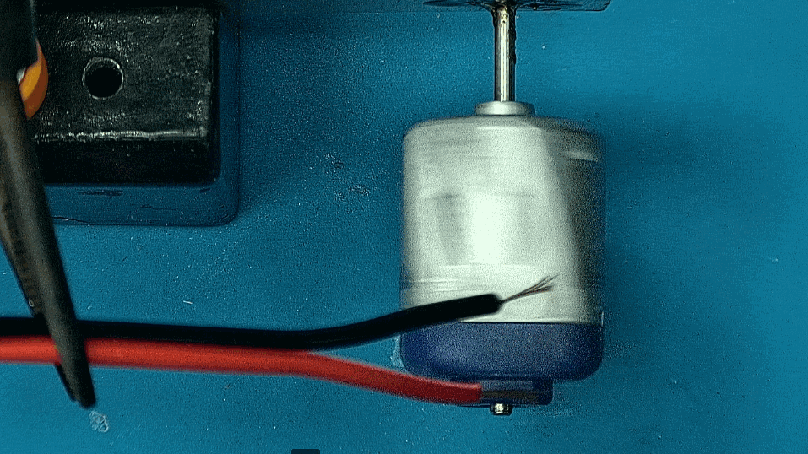

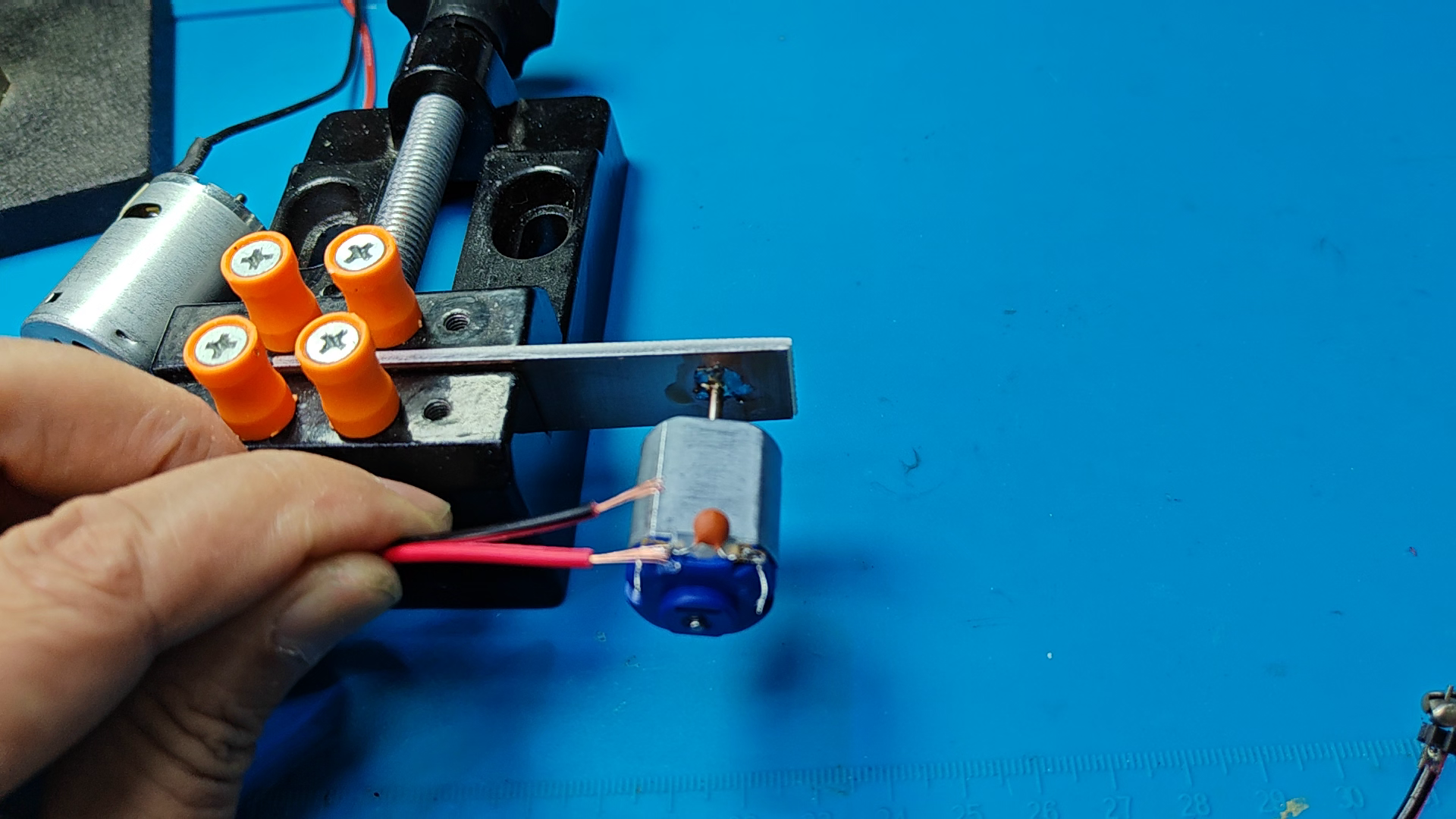

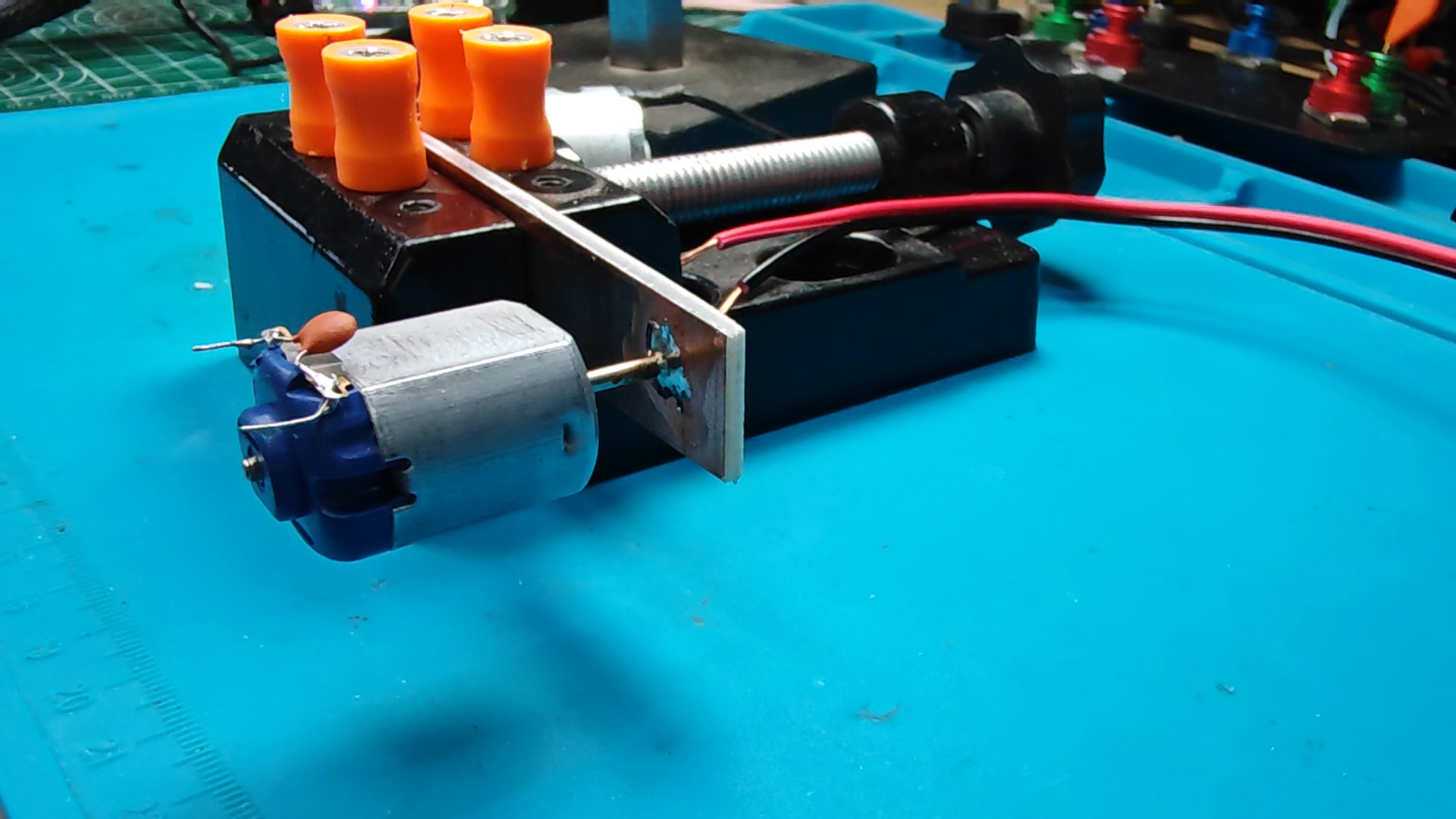

我也是一个喜欢鼓捣的人，希望通过实验验证前面的理论。于是乎，昨天拆卸下来的这个微型电机也遭殃了。它的转子被固定在一个覆铜板上。左边的电极与外壳绝缘，右边的电极与外壳相连。使用 DH1766 电压源提供12V， 6A的电源。利用多股金属线作为电刷。去触碰电机外壳和其中一个电极。好像电压反了。调整一下电压的正负极性，可以看到电机的确可以转动。但是，由于手持电线的力量变化，电机无法形成持续转动。使用了一个固定夹子，效果就好多了。另外一条，就是增加电源的电压。这样可以在每次触碰的时候，给电机提供更大的转动动量。而且电压越高，转动越快。现在是 24V的电压。可以看到电机转动的时候，出现火花。
