01 OPAMP性能对比

一、前言

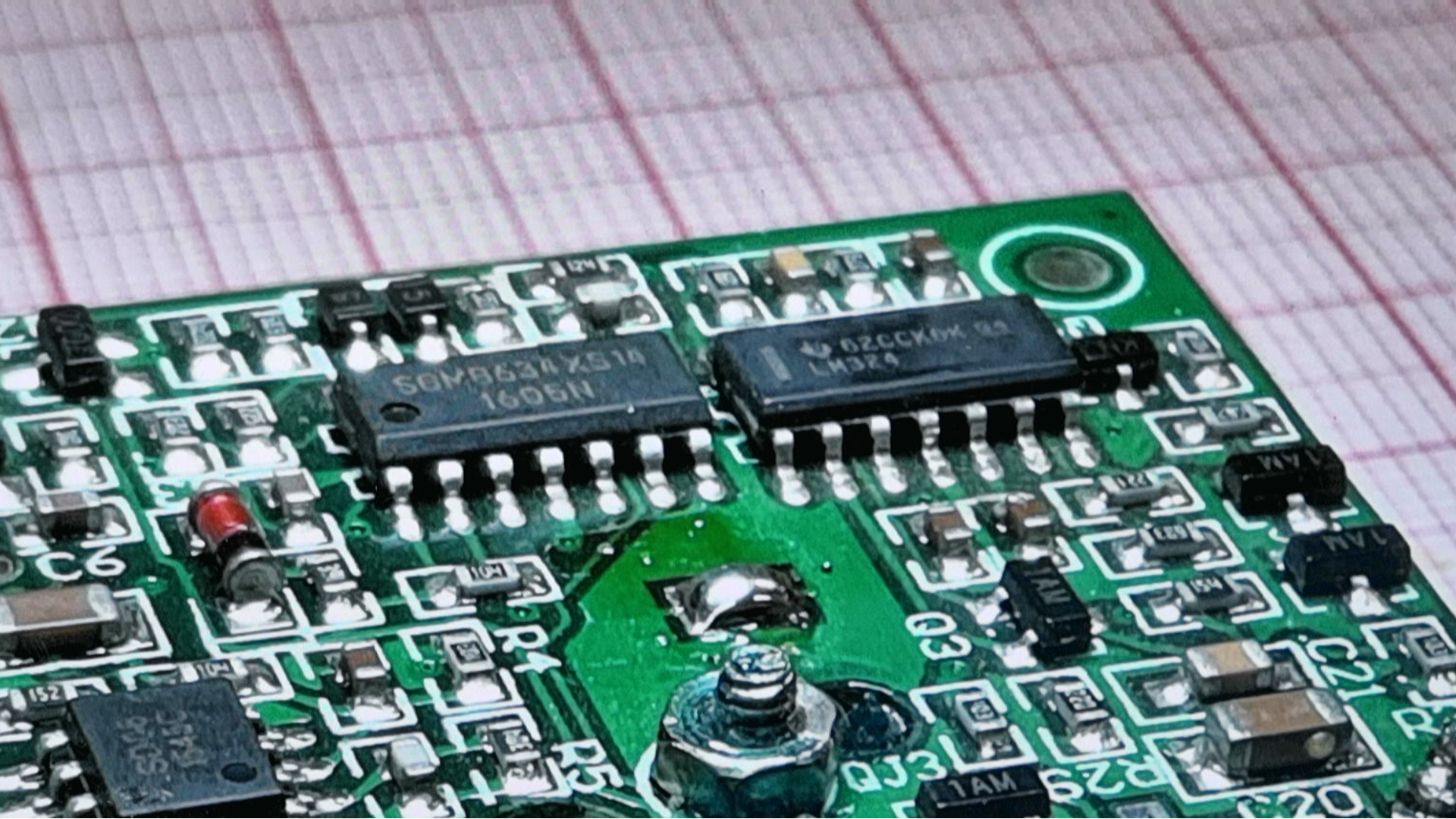

这是一款条码读写器内部的电路。在电路板上有两个 SOP14 封装的芯片。这两个芯片的信号分别是SGM8634 以及 LM324。这两个芯片都是四运放。下面拆卸下它们，对它们的特性进行基本的对比测试。

G4M1716626029_1920_1080.MP4|_-4

二、拆卸芯片

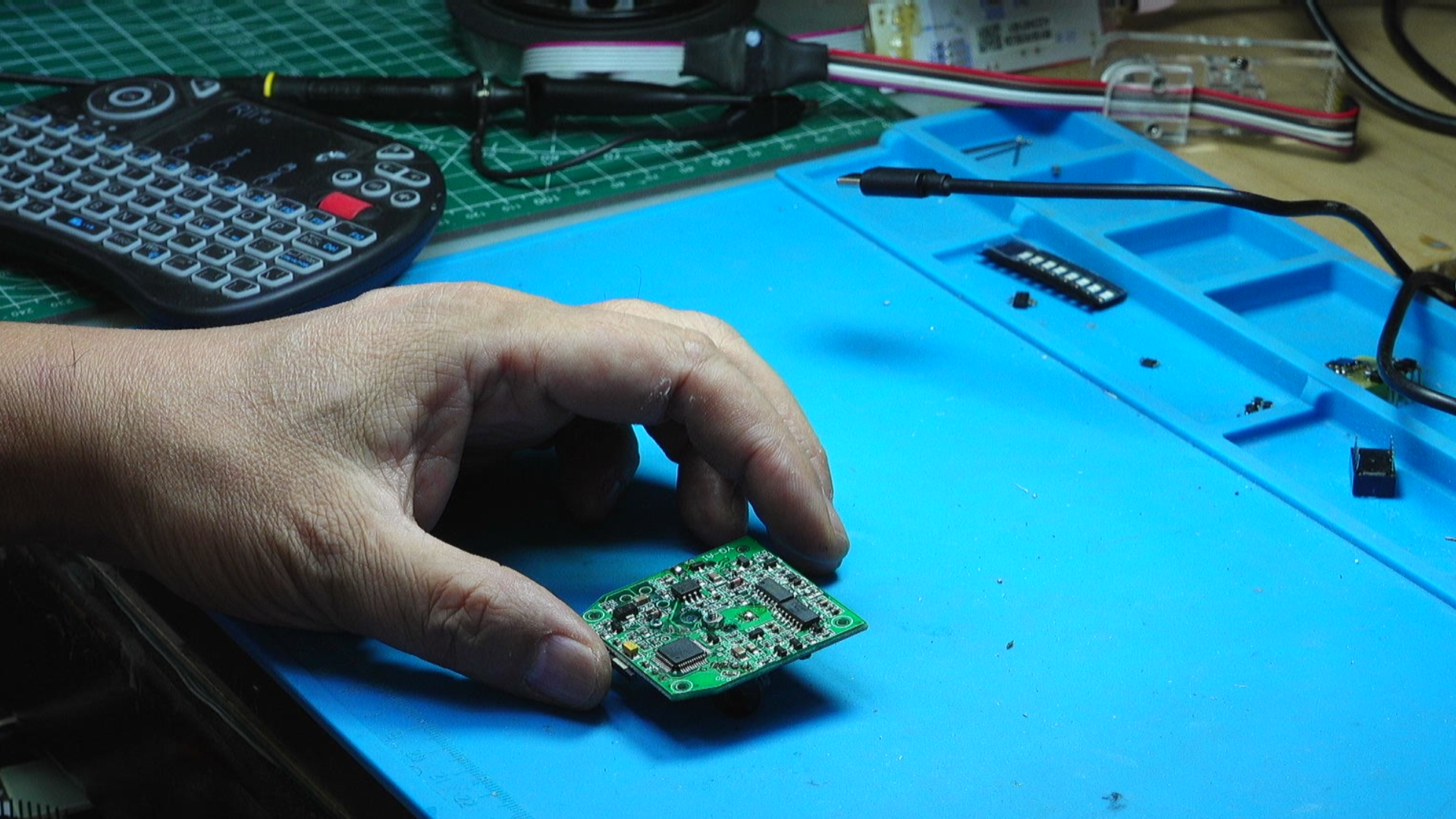

下面，先将两个运放芯片从模块上拆卸下来。这次拆卸还是非常顺利的。下面设计测试电路。

G3M1716627161_1920_1080.MP4|_-3

三、测试电路

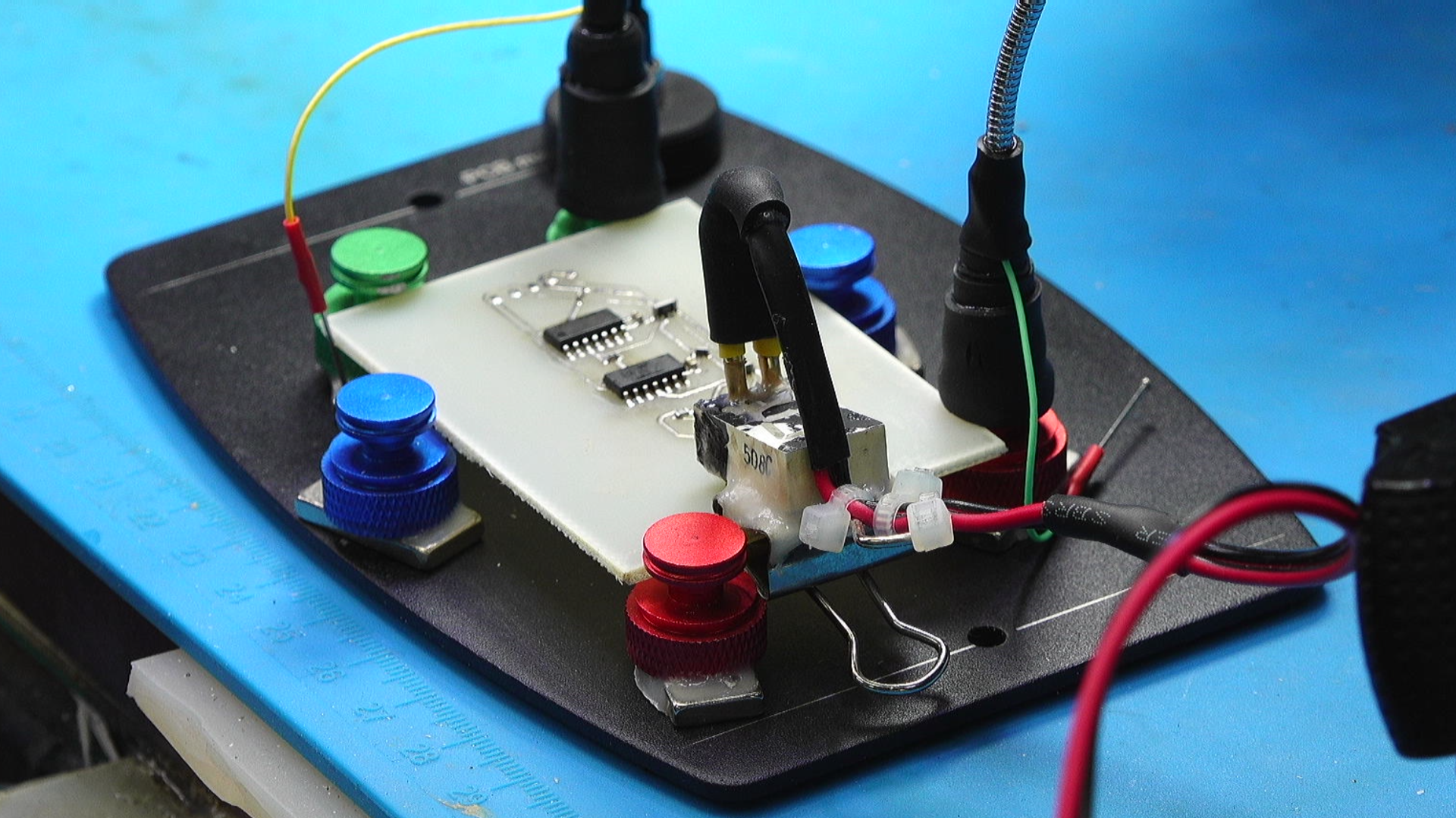

设计一个测试电路，有两个芯片中的一个运放，组成电压跟随器。这样可以测试输出信号的范围以及运放的速度。一分钟之后得到测试电路板。电路板制作的非常完美。

G4M1716628641_1920_1080.MP4|_-4

AD\Test\2024\May\TestSGM8634LM324.SchDoc

▲ 图1.3.1 测试电路原理图

▲ 图1.3.1 测试电路原理图

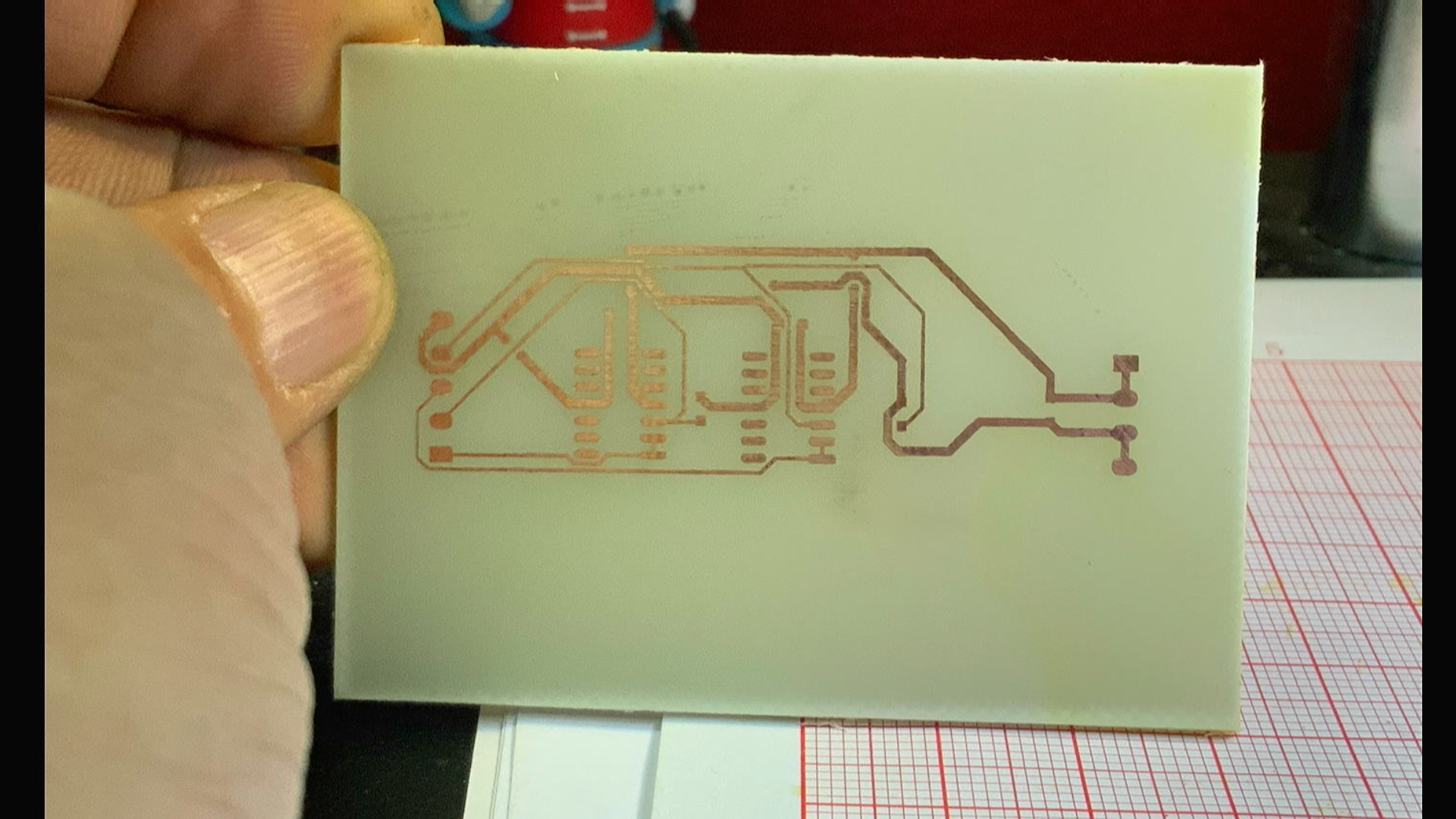

▲ 图1.3.2 测试PCB

▲ 图1.3.2 测试PCB

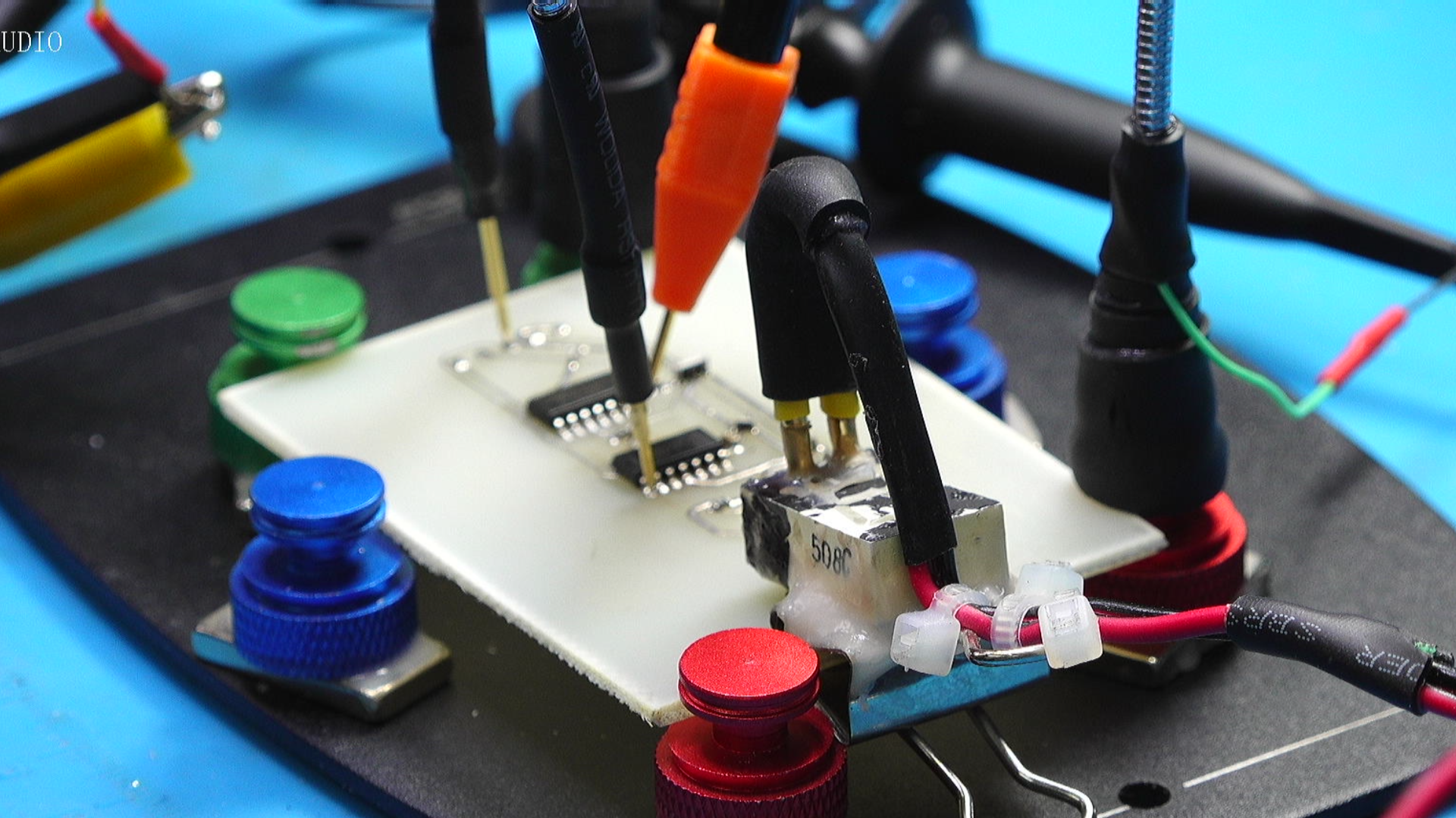

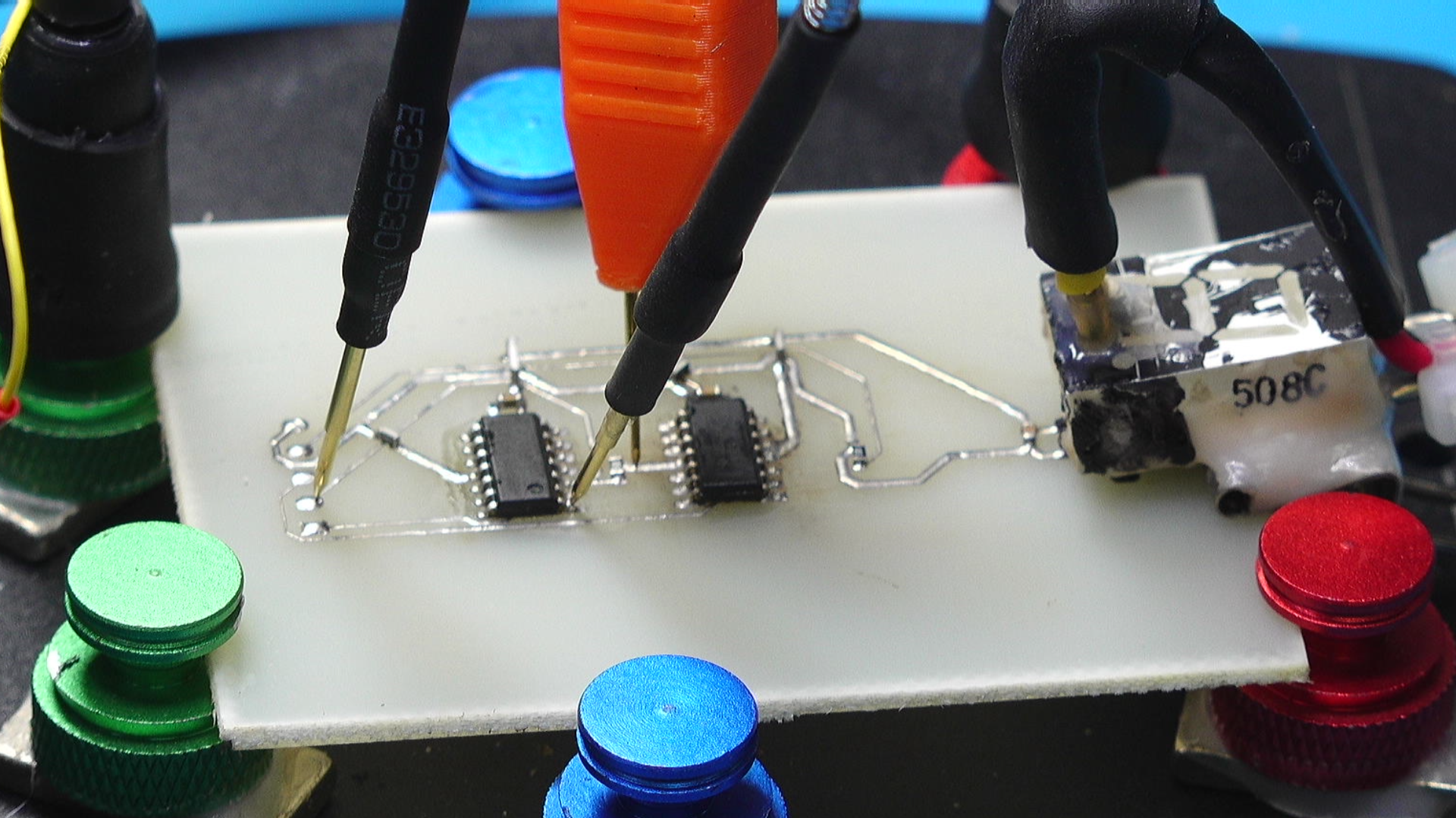

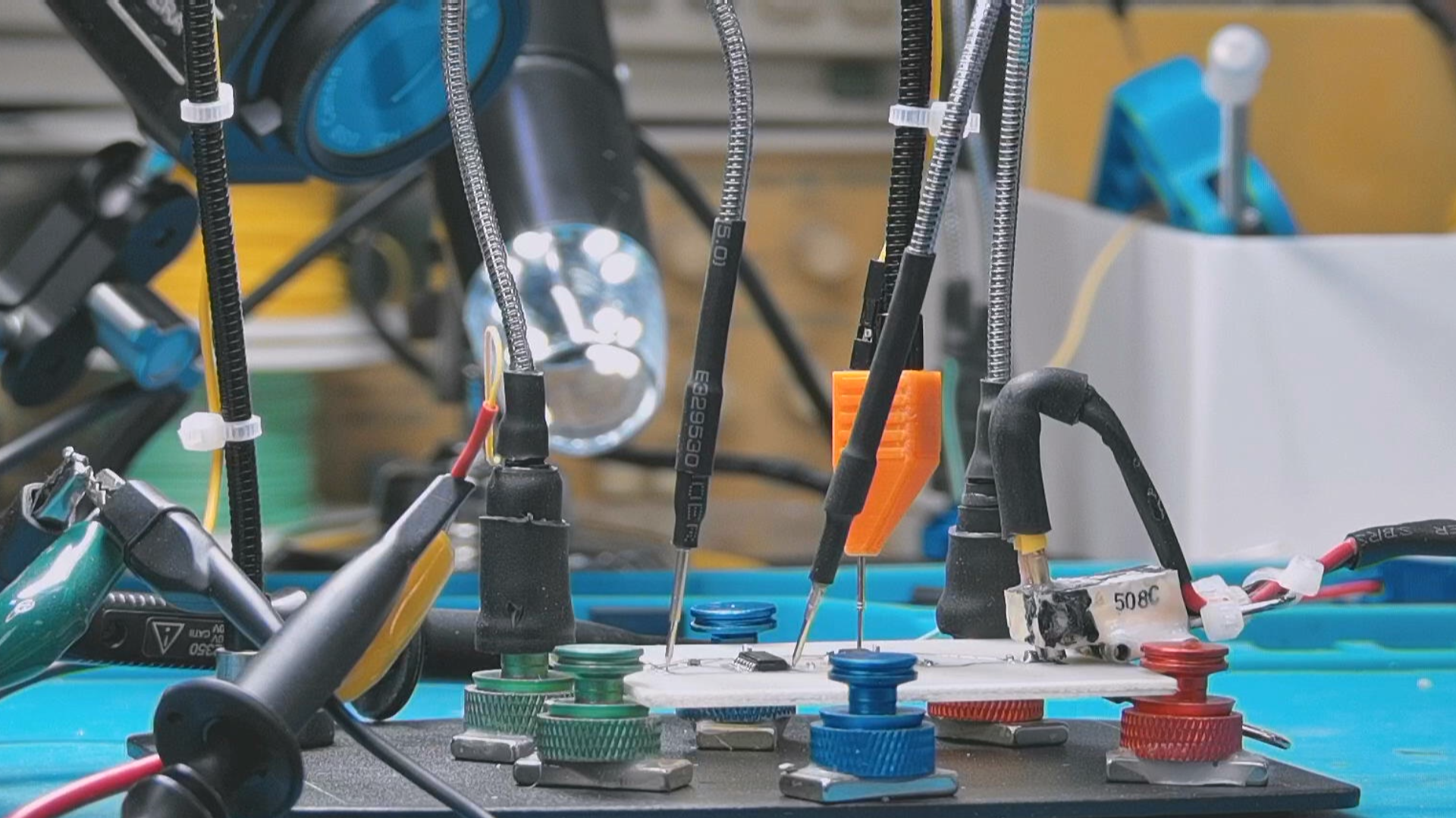

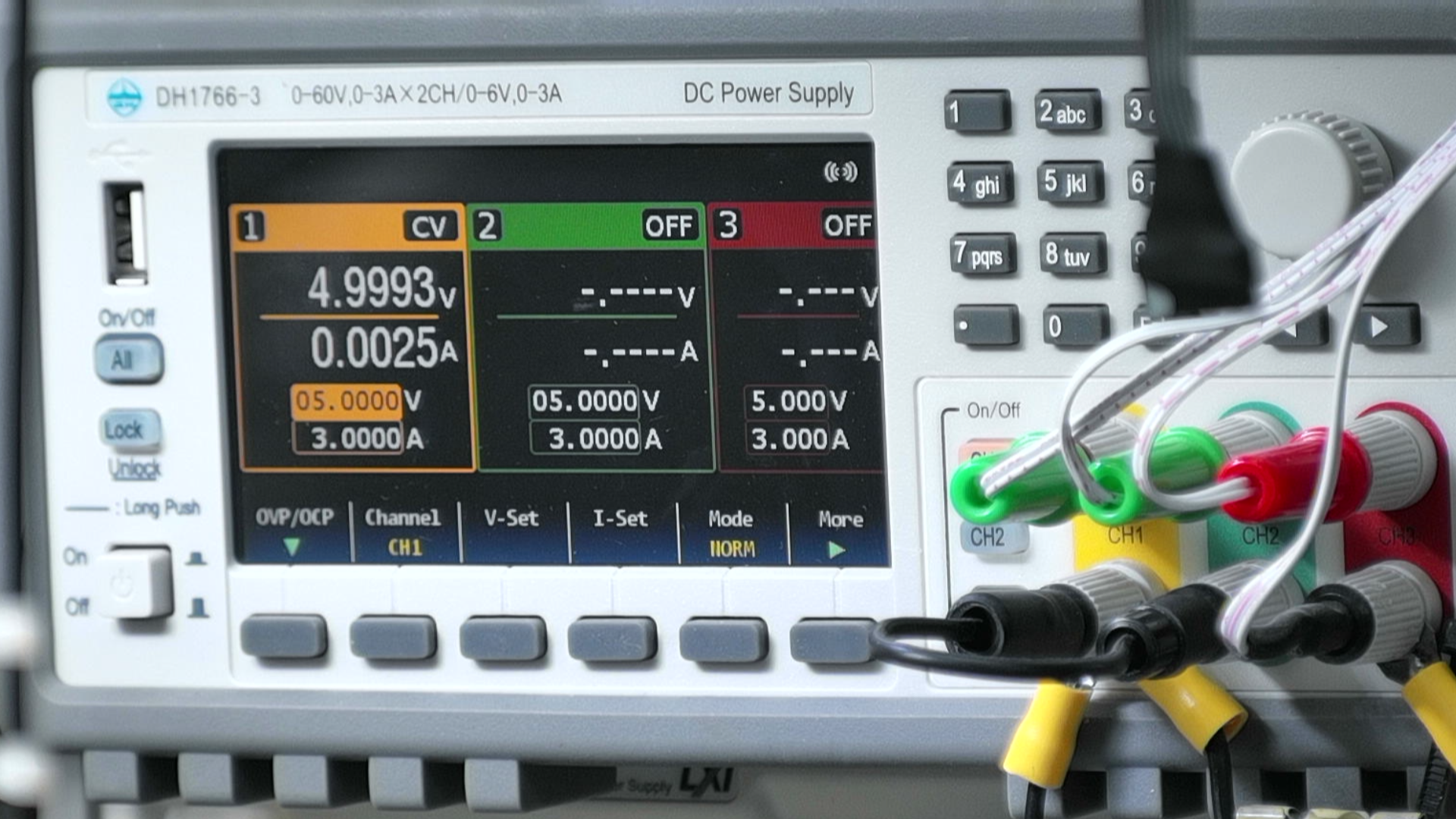

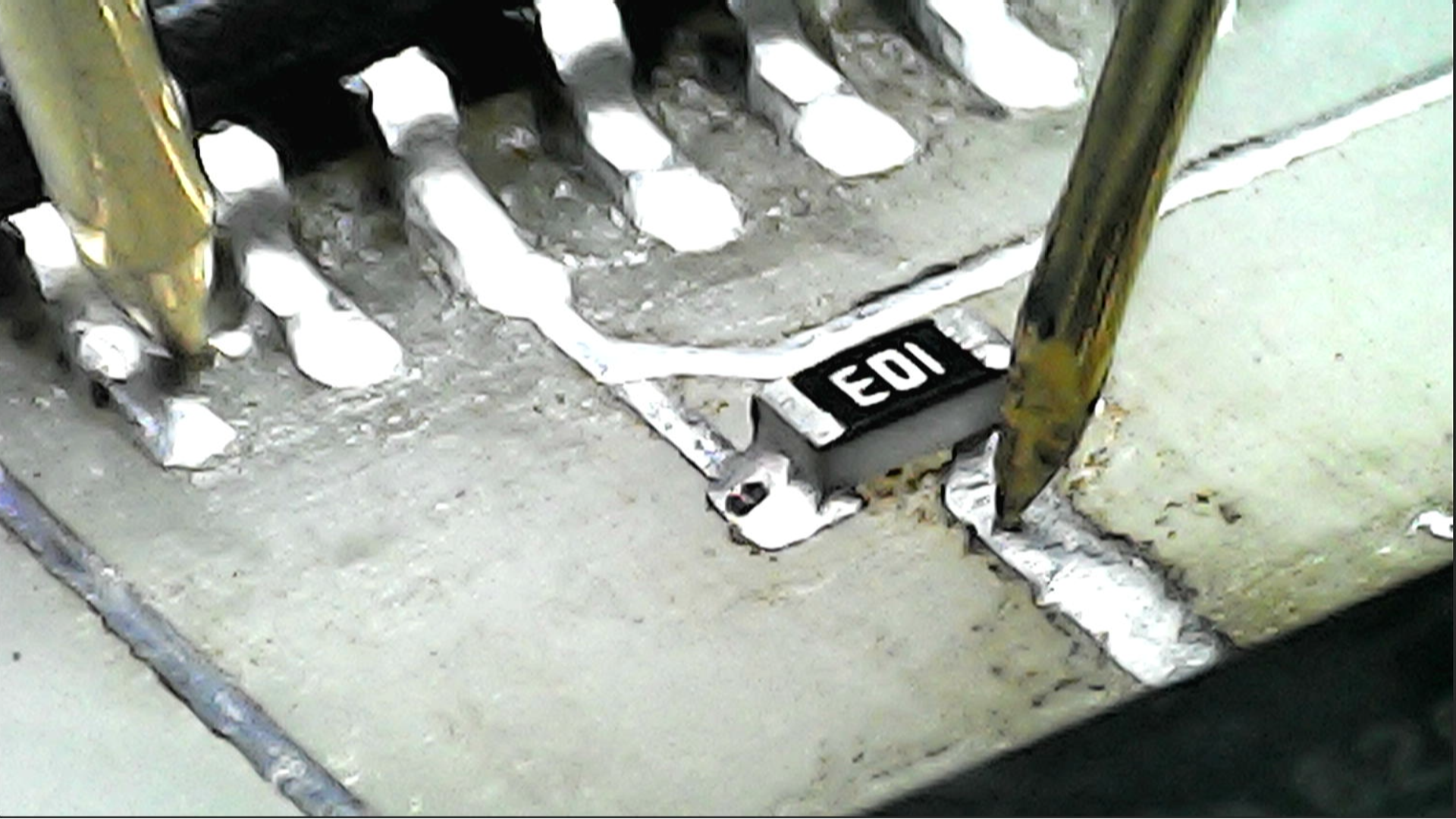

焊接电路板，清洗之后进行调试。给电路板施加5V电压。测量电路板的静态工作电流。电流的大小为 2.5mA 左右。

G5M1716630122_1920_1080.MP4|_-5

四、信号测量

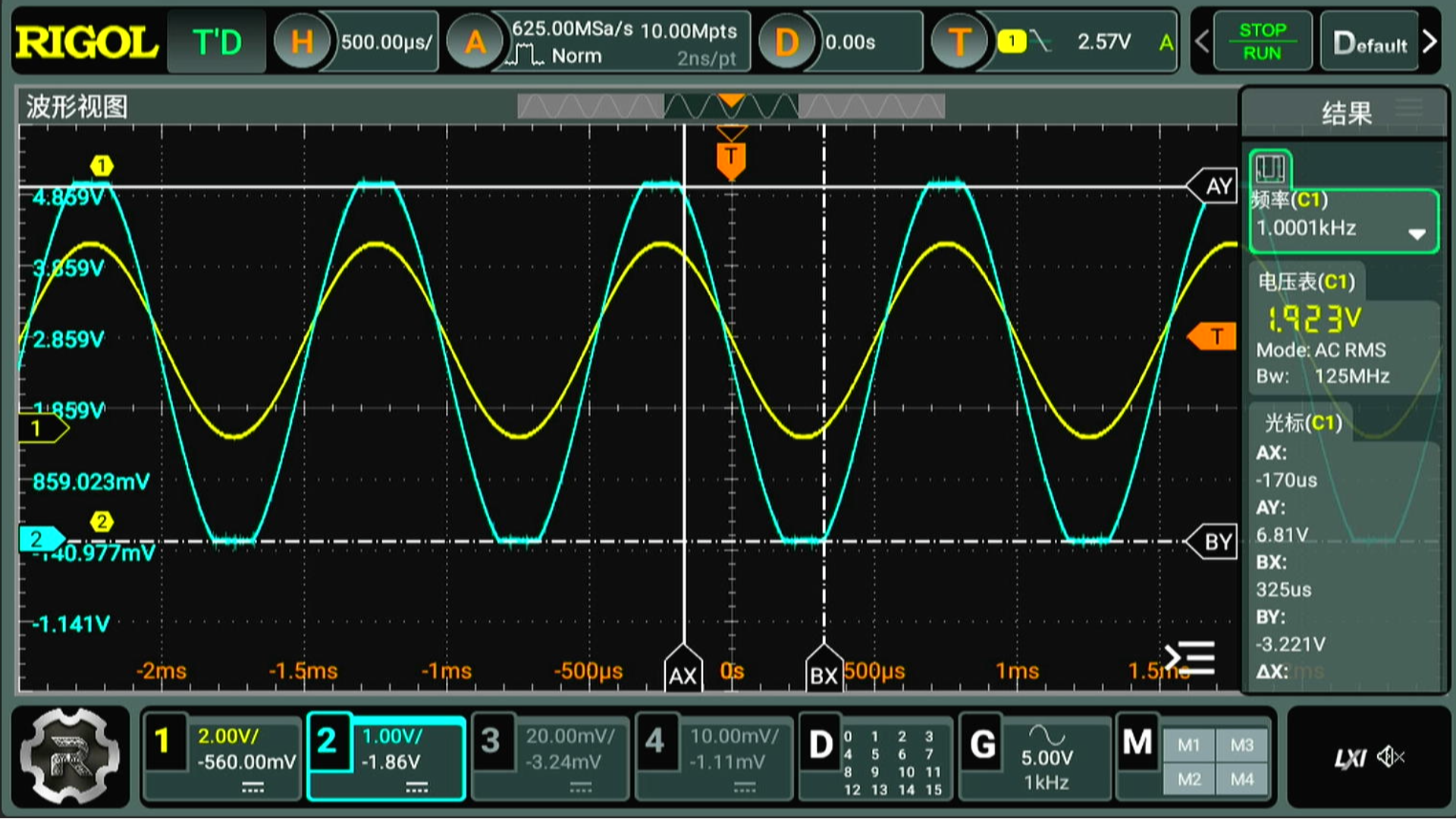

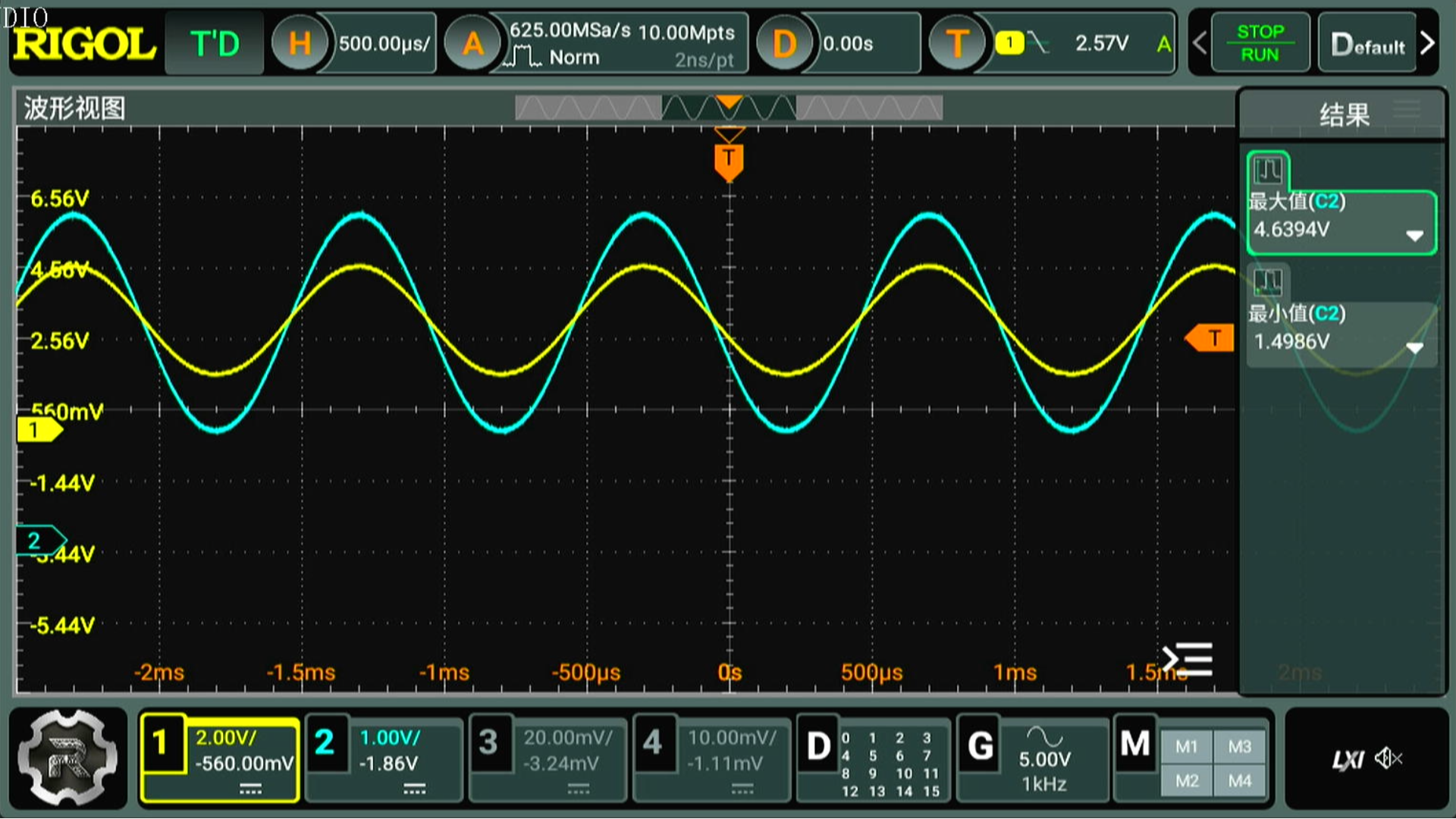

下面测量芯片输出的动态范围。这是 SGM8634芯片，它号称轨到轨输出。使用DG1062 产生峰峰值为 5.5V，平均直流分量为 2.5V的正弦波。频率为 1kHz。跟随器输出同相的信号。由于工作电压只有5V，所以输出信号出现了上下饱和失真。通过测量可以看到 SGM8634输出的满足轨到轨的范围。

G6M1716630758_1920_1080.MP4|_-6

接下来，测量 LM324运放。这个运放不是轨到轨的输出范围。可以看到，此时输出信号出现了明显的失真。特别是输入信号也被影响了。缩小输入信号的幅度，输出仍然具有失真。估计是芯片工作电压范围不够。将此时工作电源提高 7V。输入信号的偏置电压提高的4V。此时，输入输出信号才呈现为不失真的正弦波。

G7M1716631370_1920_1080.MP4|_-7
下面将，输入信号改为方波信号。测了运放输出的波形。这是 LM324跟随，可以看到它的速度比较高，具有比较严重的过冲。再测量 SGM8623，它的输出速率明显比较低。但是没有过冲。由此可以知道 SGM8623的速度低于LM324 运放的速度。

G3M1716631643_1920_1080.MP4|_-3

※ 总结 ※

本文对比了两款运算放大器。一个型号为 SGM8634，这是一个轨到轨运放。另外一个是 LM324，它的输出范围补充轨到轨。响应速度比较高。 SGM8634的单位带宽只有 4MHz， LM324的带宽为 1.2MHz，它的工作电压可以高达 32V。这里仅仅对两款运放的工作特性进行了验证。在后面的电路设计中，将会根据数据手册，了解更多的运放特性。使得电路设计更加的合理可靠。
