洗牙器的震动范围

压电陶瓷形变

• 超声牙齿阵子谐振特性测试



01 洗牙器

---

一、前言

  这是一个从超声波洗牙器拆卸下来的换能器。  它在 40kHz 超声电压信号驱动下， 上面两个压电陶瓷可以产生机械震动。  但是问题来了， 它所产生的运动范围是多少？ 振幅与施加的电压之间是什么关系。  下面准备使用一个机械微距表头测量一下压电陶瓷的形变。  这也是我第一次能够直接观察到这么小的机械变形。

二、测量结果

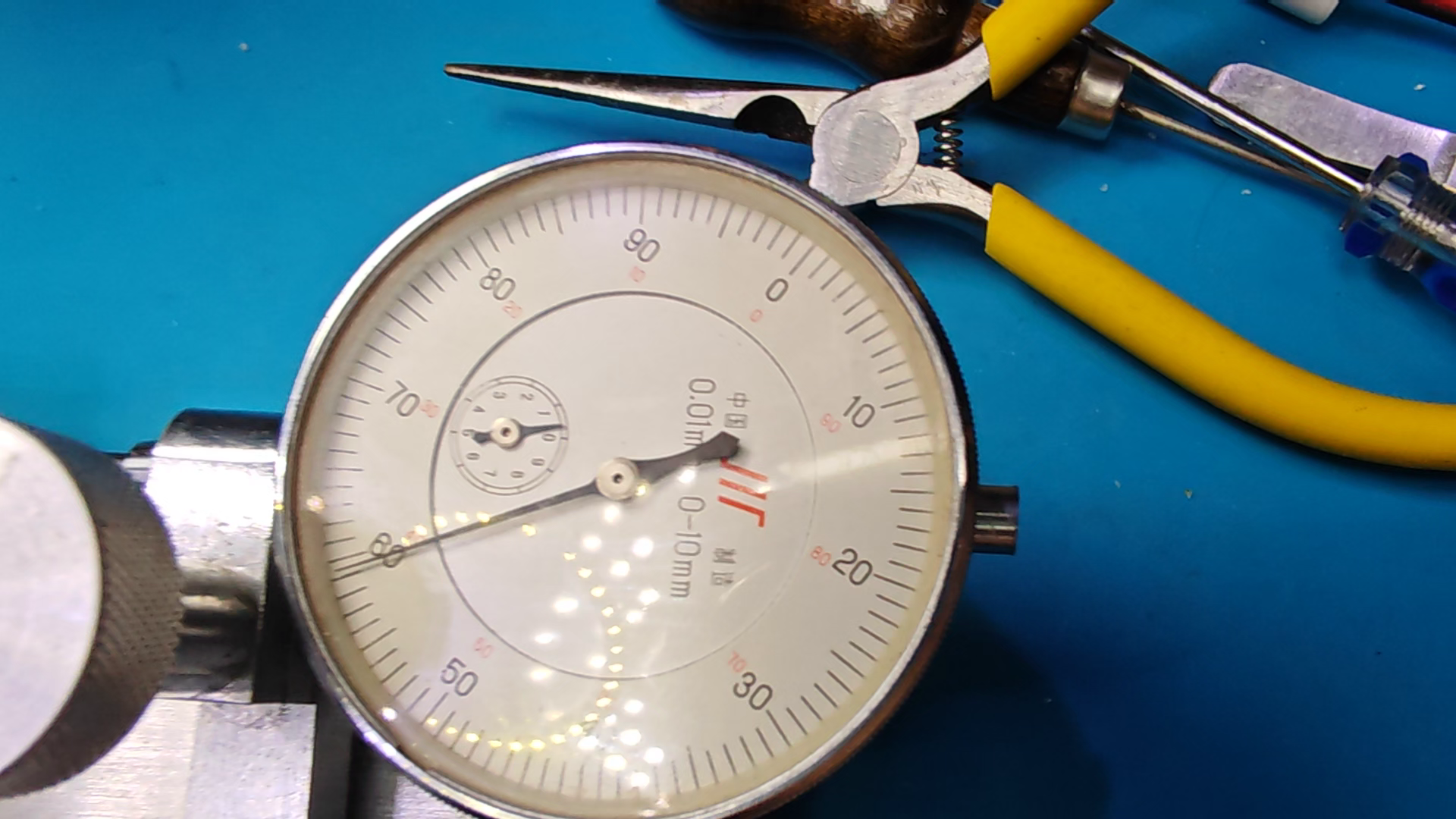

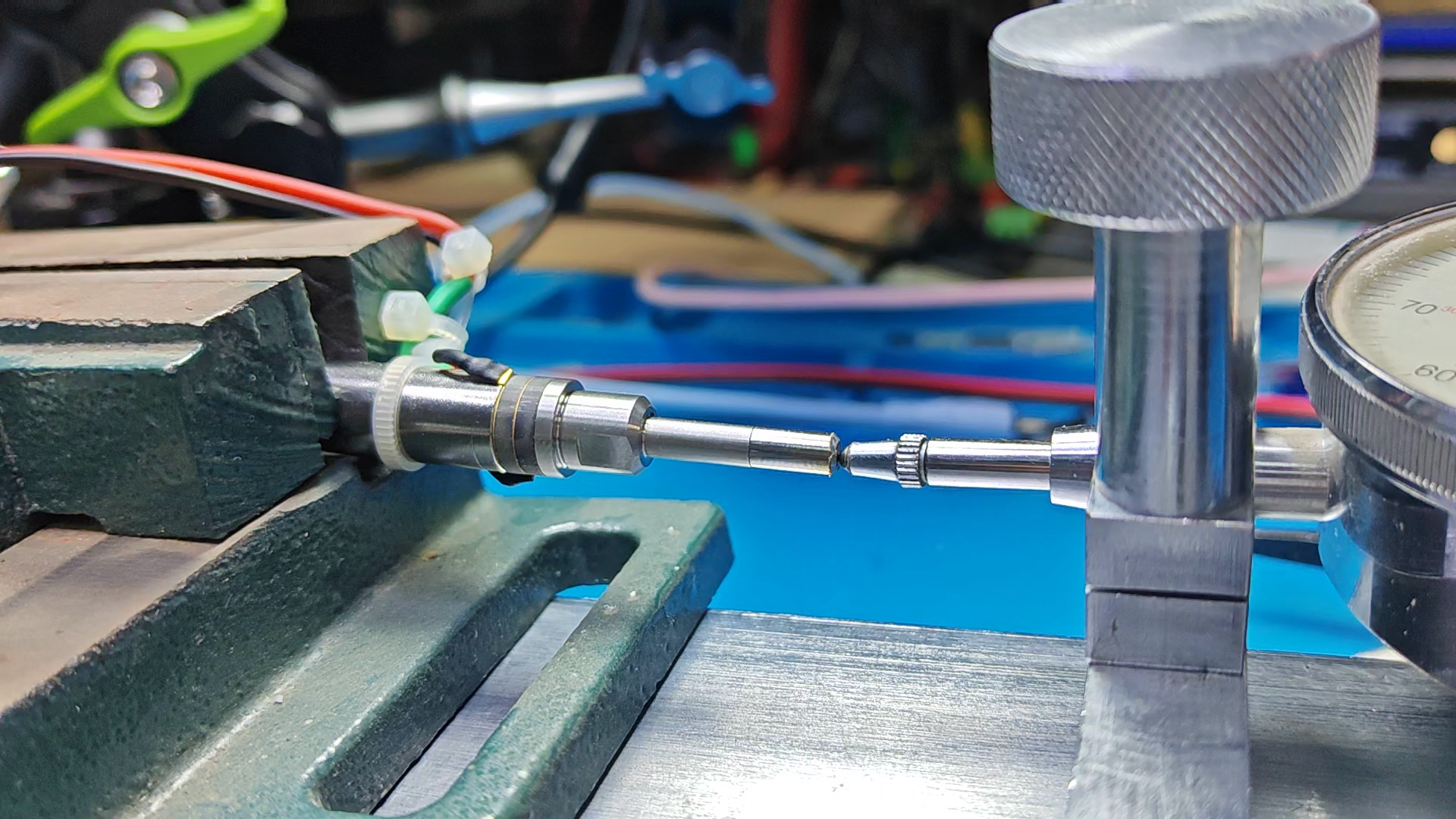

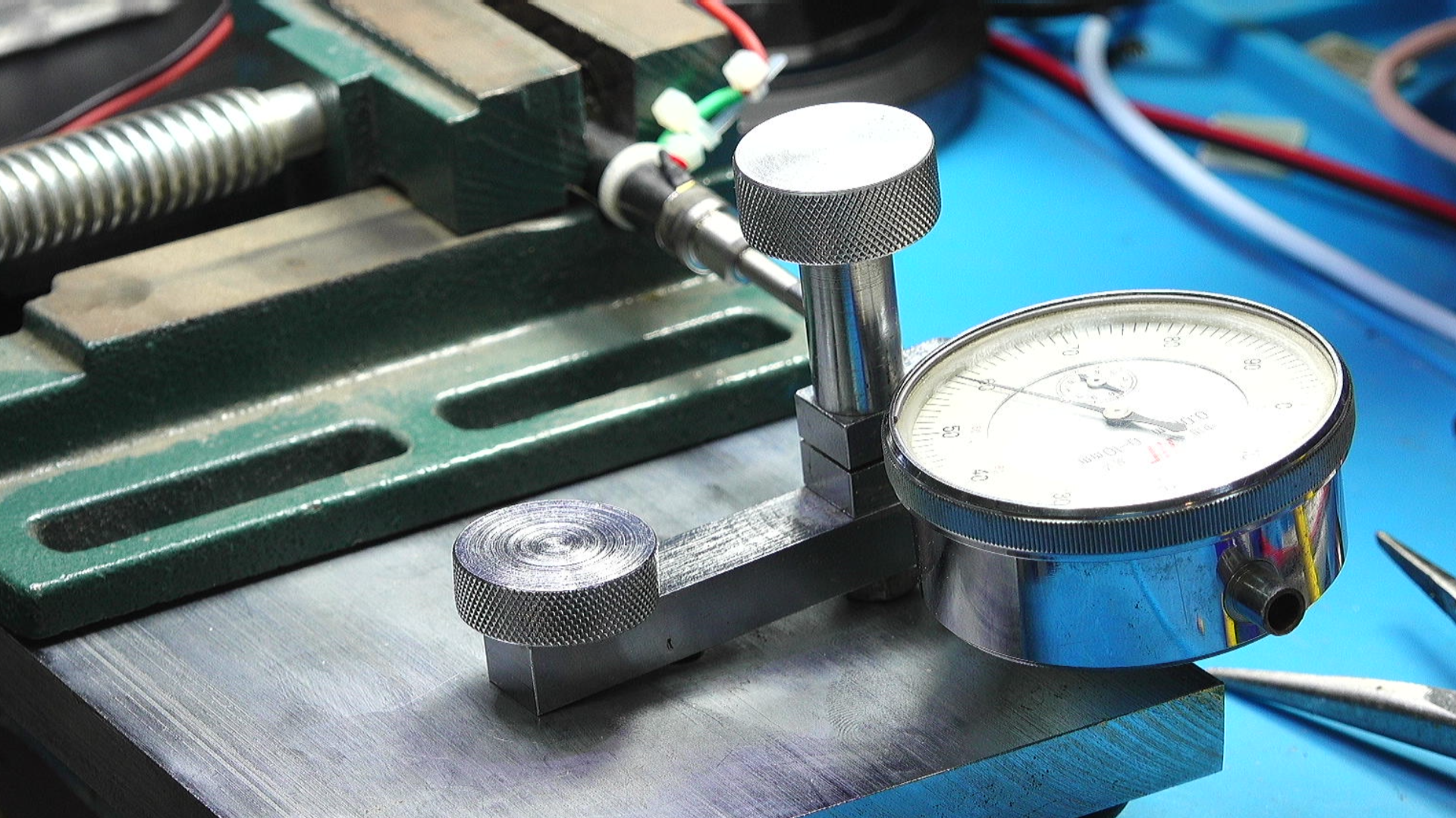

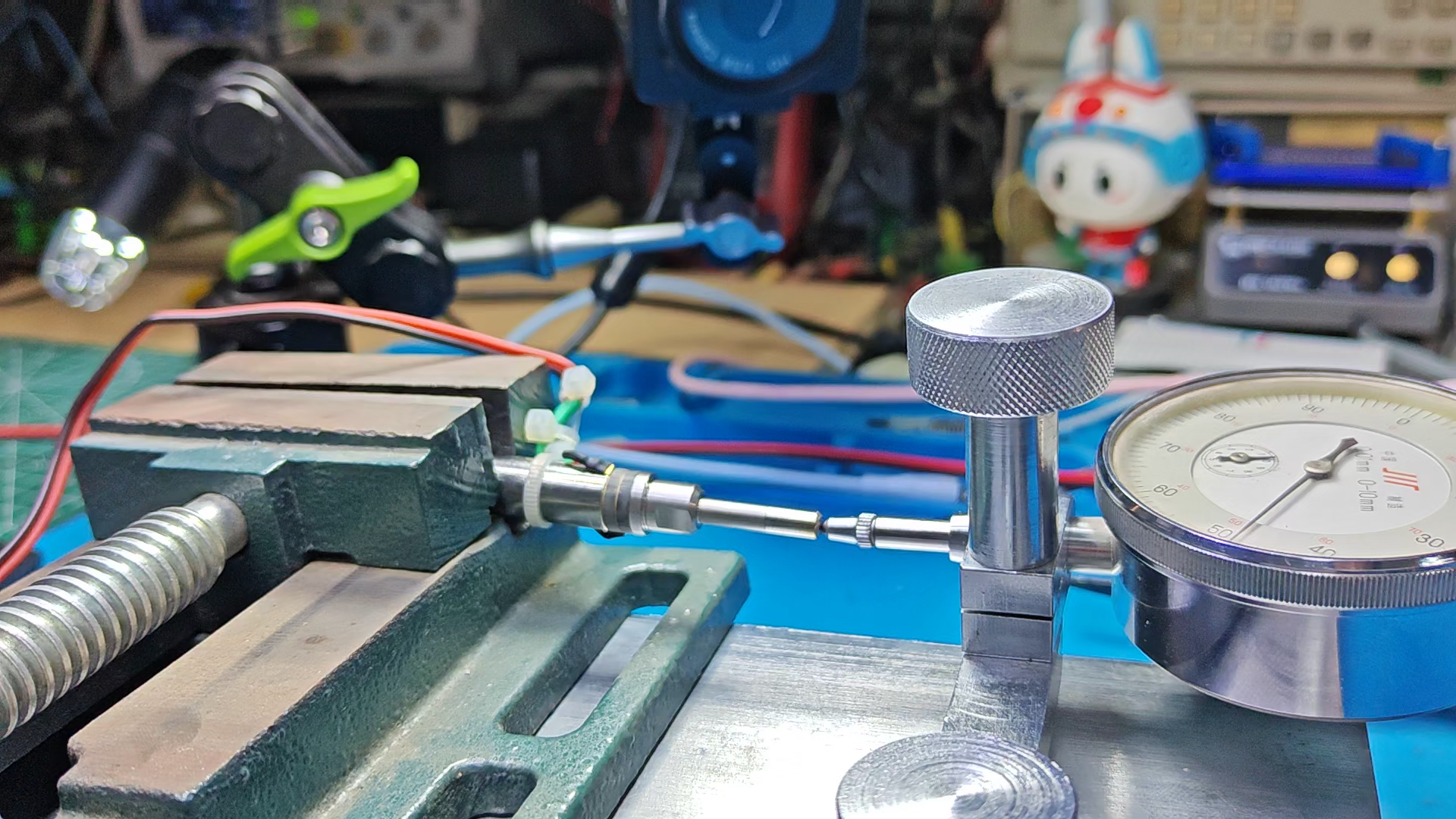

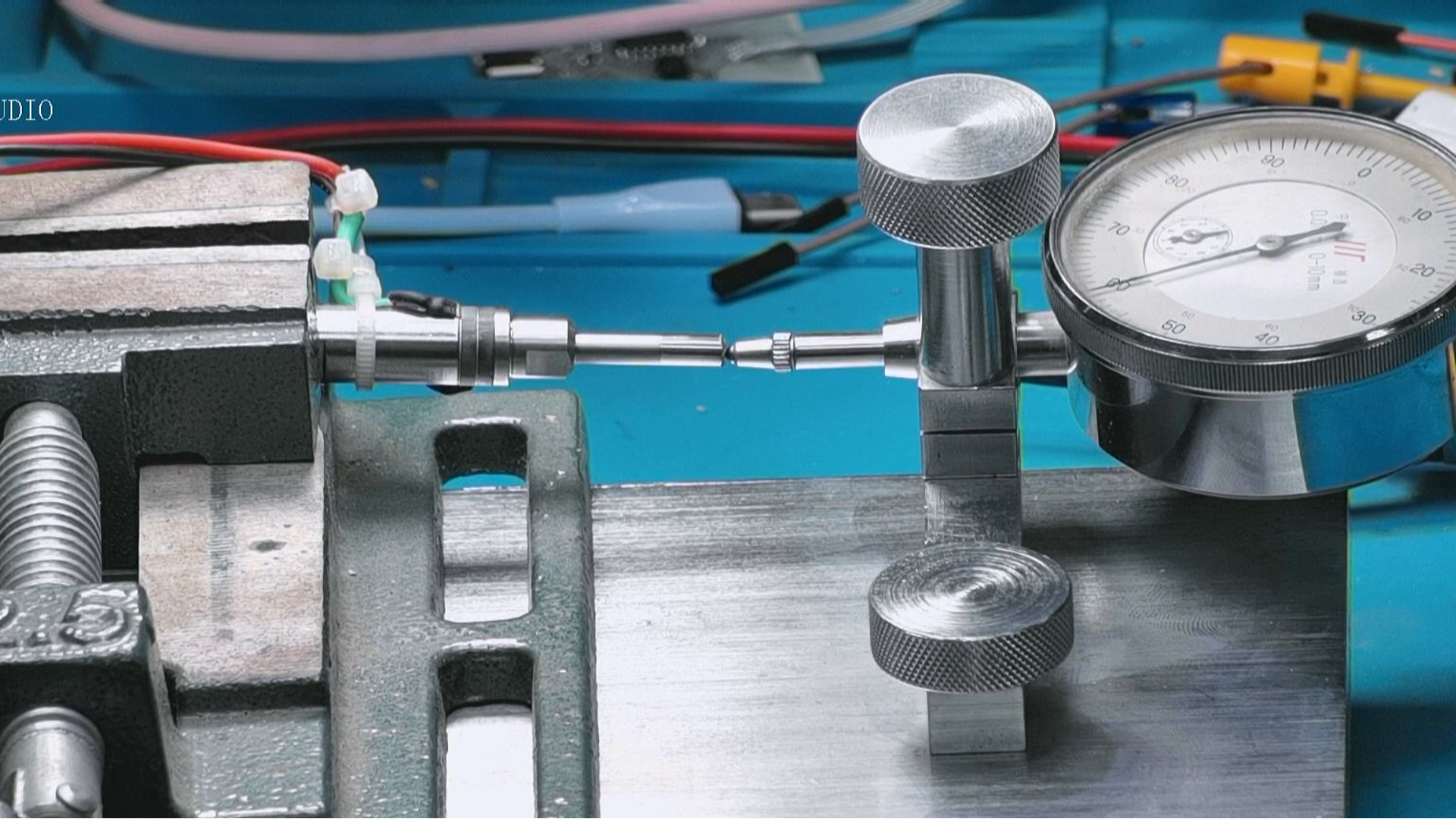

  使用机械夹钳把压电陶瓷与微距表头固定在铁板上。 它们之间保持压力接触。  如果压电陶瓷有变形， 就可以在微距表头上读出位移量。 表头测量灵敏度在 1微米。  使用直流电源给压电陶瓷施加 120V的直流电压。  使用开关控制电压的通断。 很可惜， 无法观察到微距表头的动作。   难道是这里接触不好？ 使用手触碰机械夹钳， 可以看到表头能够显示位移变化。  但是问题来了， 居然使用机械表头无法测量到压电陶瓷的形变。  想不到第一次尝试就这样失败了。



※ 总  结 ※

---

  本文记录了测量压电陶瓷振幅的过程，  利用了一个微距表头， 它的灵敏度在1微米。  测量一个超声牙齿清洗棒中的压电陶瓷的形变。  压电陶瓷使用 120V 直流电压驱动，  但是很可惜， 没有能够观察到任何形变。 如果有1微米的变化， 在表头上也应该能够看到。 但是， 事实表明， 好像其中没有任何形变产生。  也许这个压电陶瓷片已经损坏了。

---
