一、前言

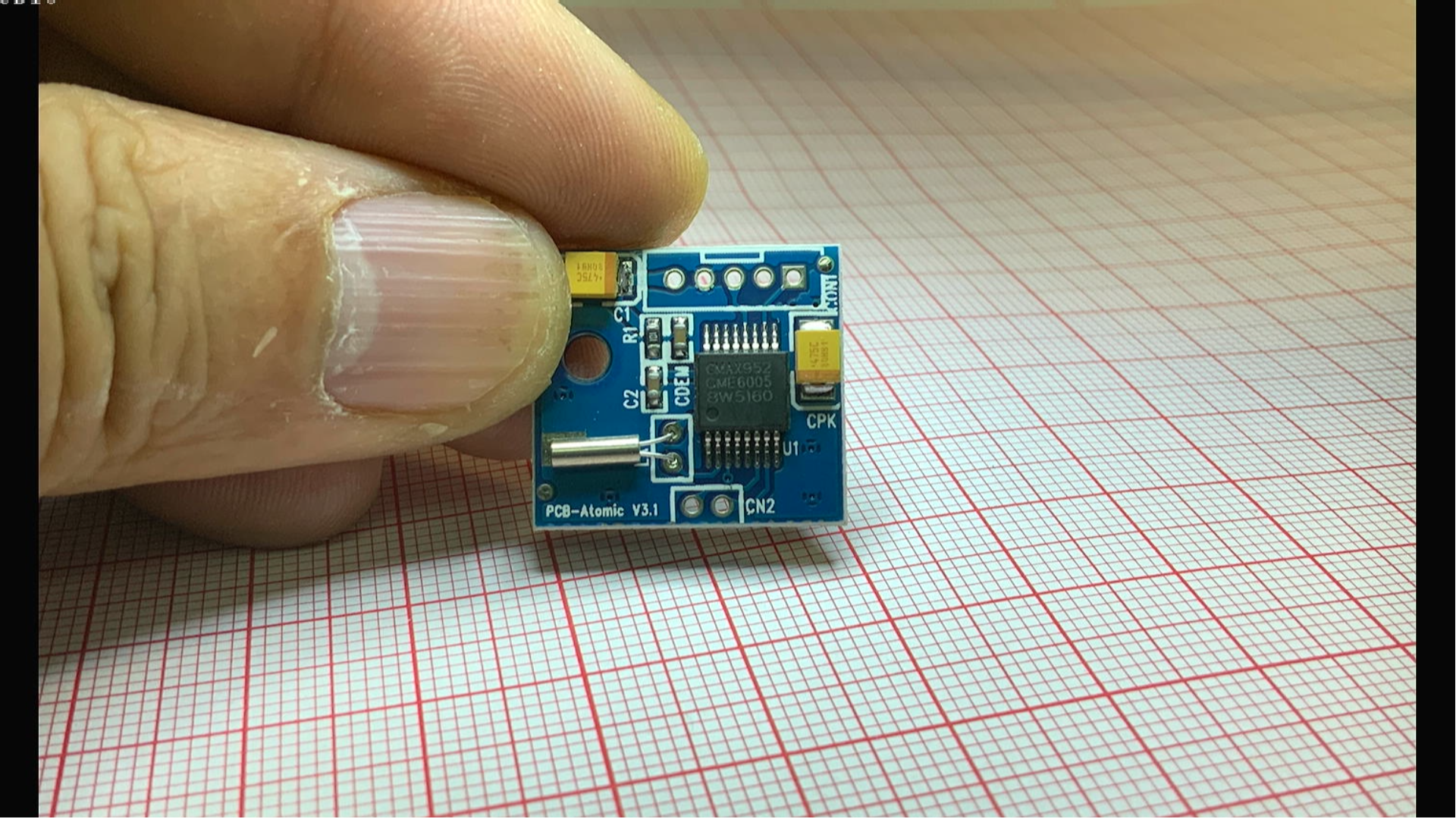

  这个购买到的电波时钟模块。 它具有五芯接口。  核心芯片为 CMAX952。 下面对它进行初步测试。

二、连接模块

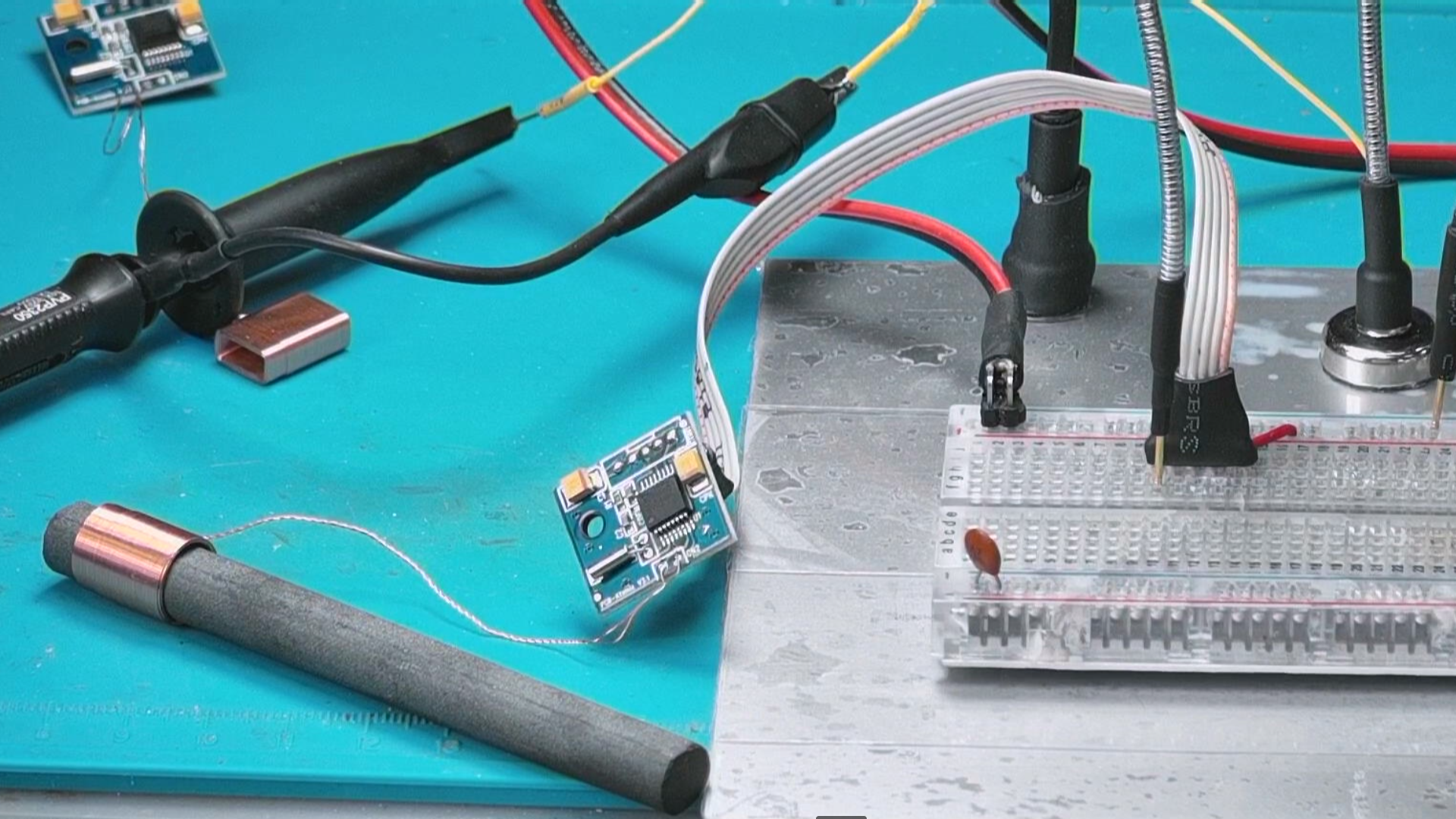

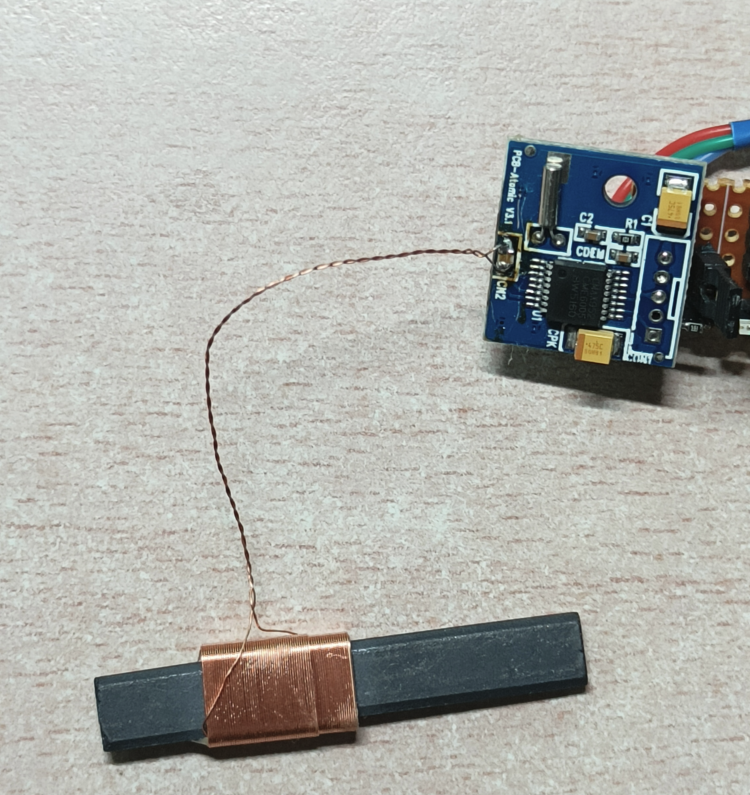

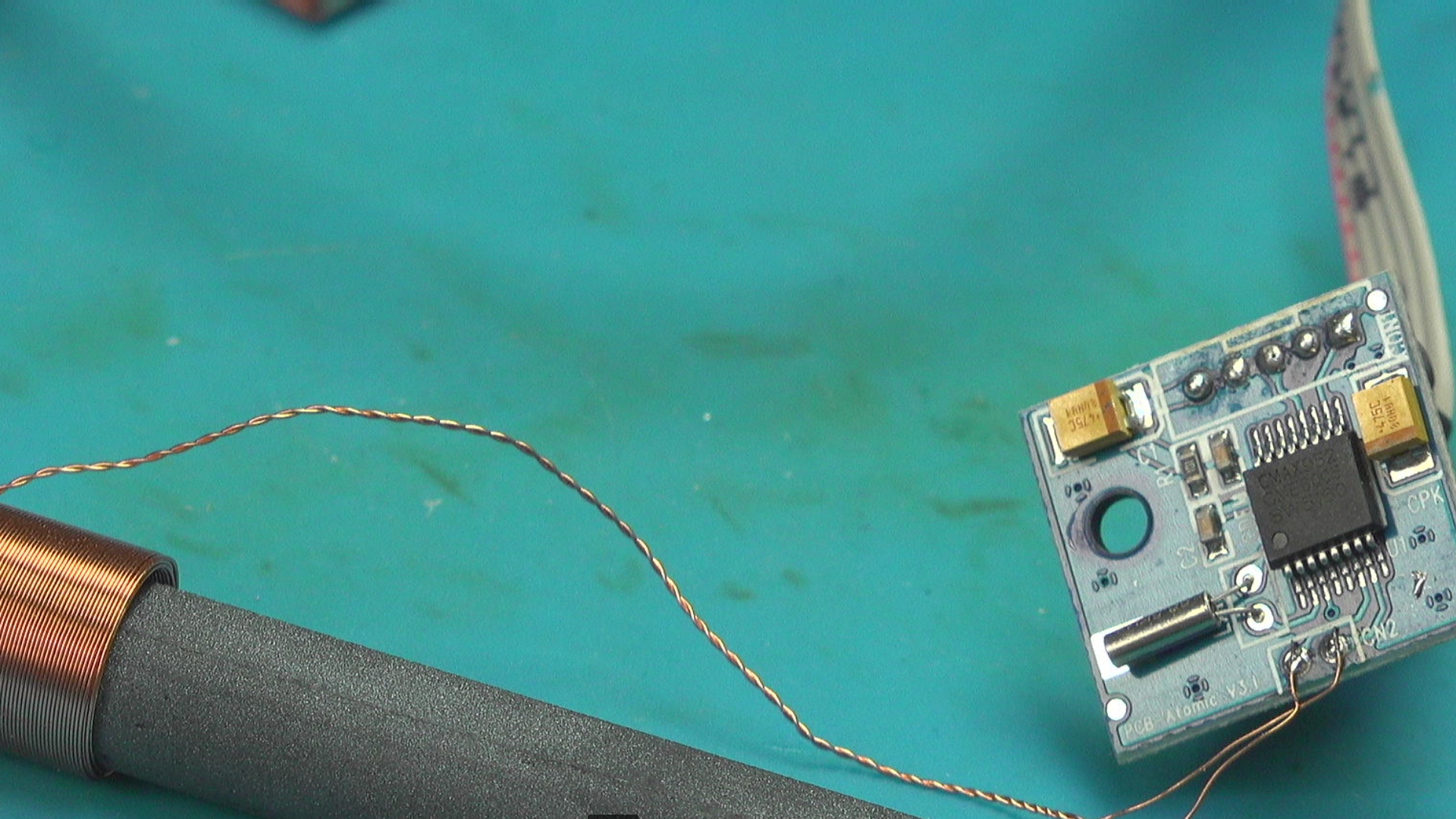

  电波模块接口是 2mm间隔的插针，  通过扁平电缆将模块接入面包板， 面包板提供3.3V的工作电压。  将中波线圈接入电路。  测量输出信号。 很可惜， 一直是低电平。 当时将线圈移动到磁棒的一端，  输出会出现一段震荡波形， 但很快又回到低电平。  似乎， 现在我所在的地区无法接收到时钟电磁波。 具体原因， 现在不详。



※ 总  结 ※

---

  本文记录了对于购买到的电波钟模块的的调试，  令人感到沮丧的是， 接入3.3V 电源之后， 模块输出信号始终保持低电平。  无法观察到有效的时钟编码信号。 更换了两个不同的中波天线， 效果都是一样的。  似乎说明， 我所在的地区没有时钟电波信号。

补充资料

这是电波钟模块CME6005的一些相关数据，请查收！！文章中没有写明具体测试时间，但raw_data文件夹中的波形文件的文件名很接近实际测量时间，可以供参考~

另外这是我读到的两个比较有用的网站，特别是第一个：

https://www.cnblogs.com/DLHC-TECH/p/Radio_Controlled_Clock_T-D-P11.html

https://forum.eepw.com.cn/thread/224317/1

相关资料

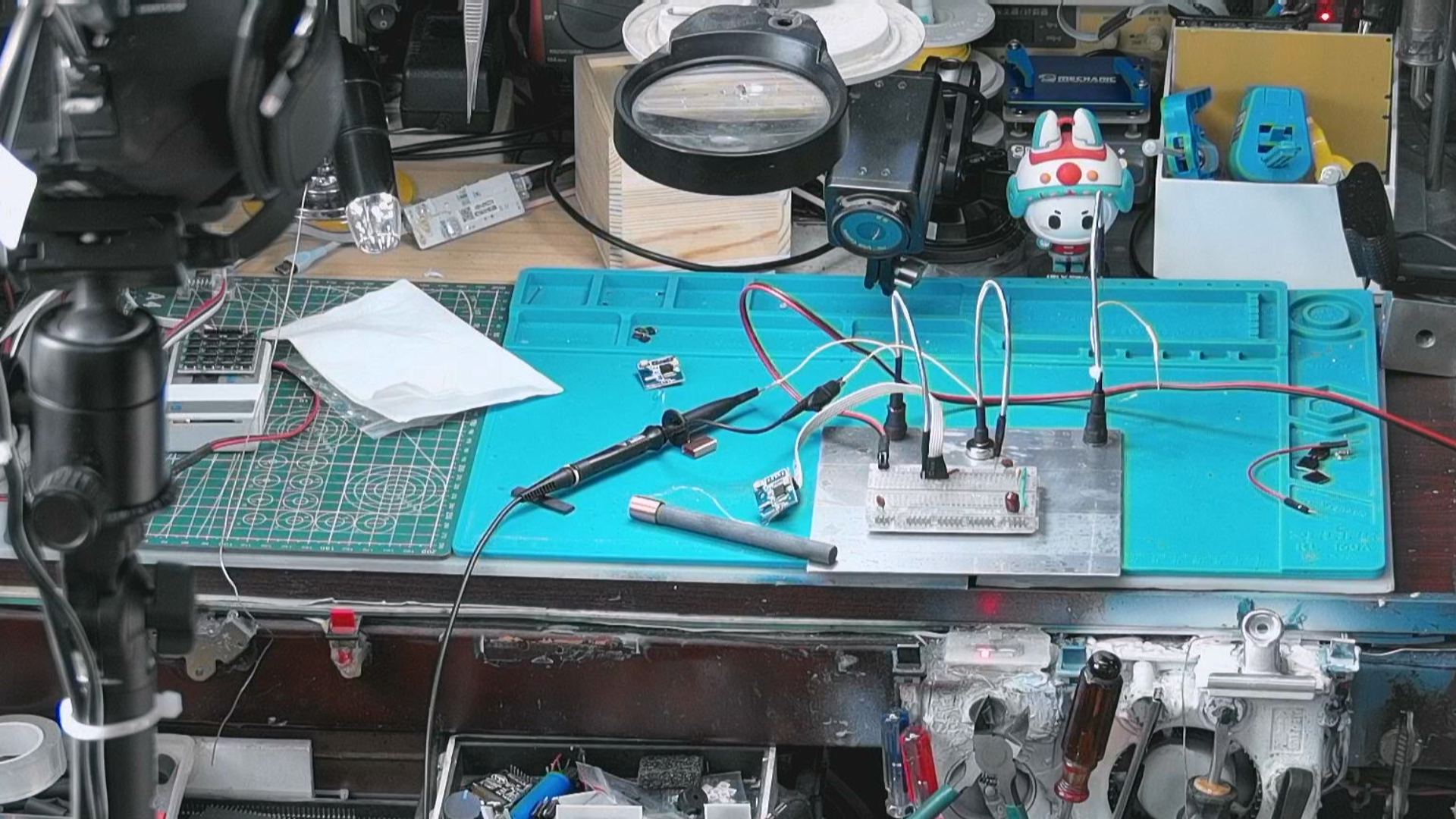

▲ 测试图片
