RY9131E 的电路布局对电路稳定性的影响



01 关电路布局


一、前言

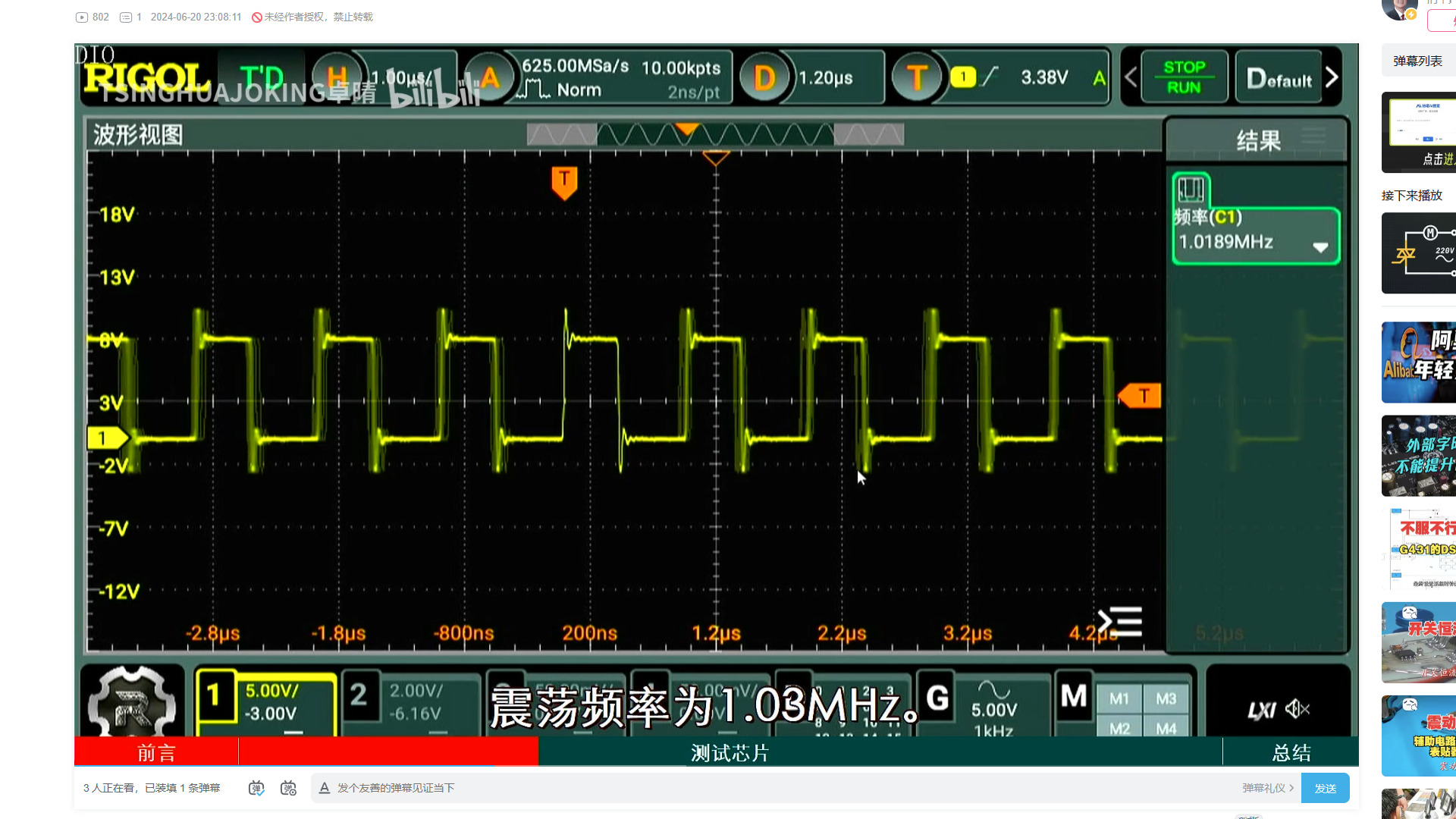

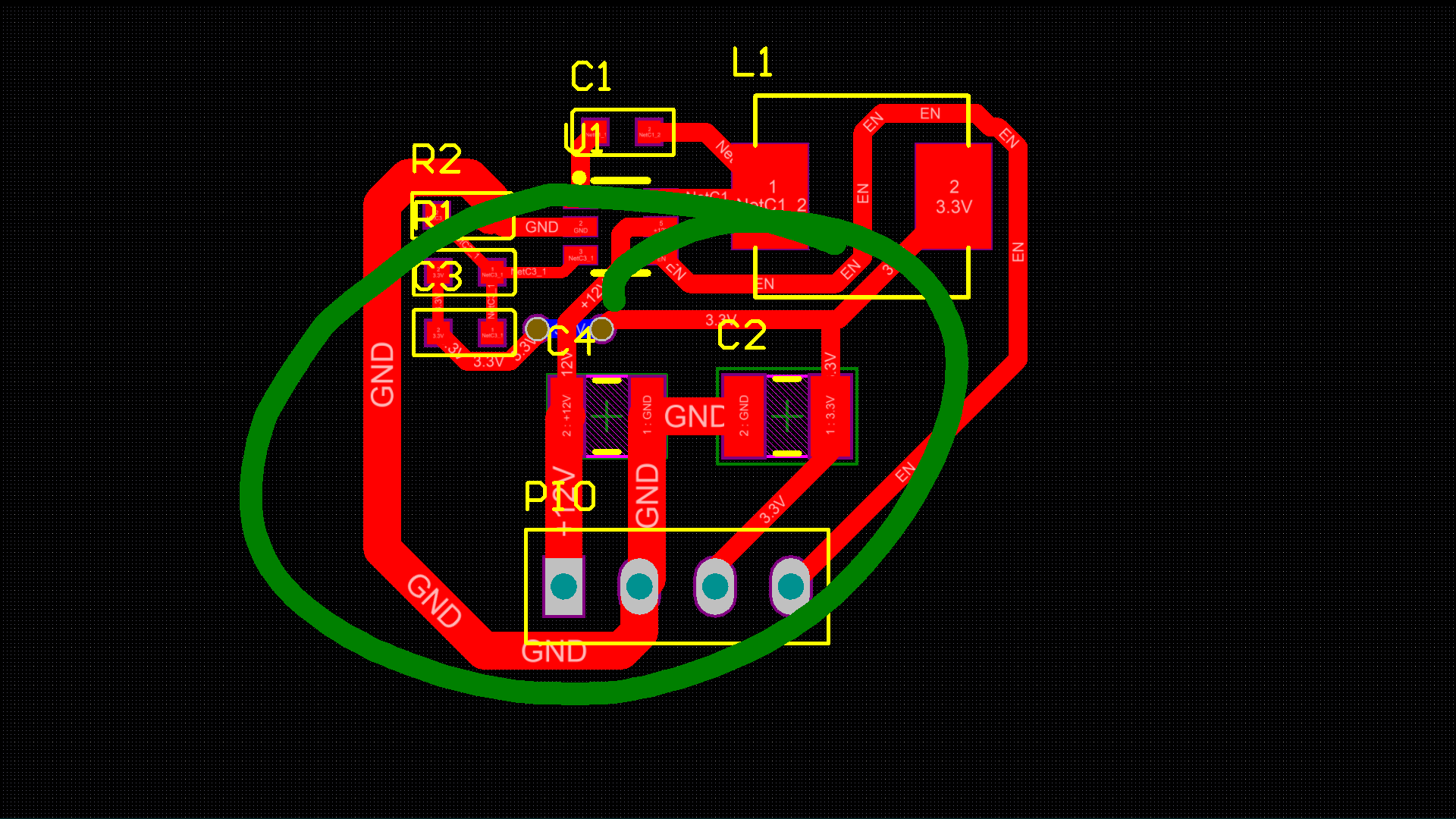

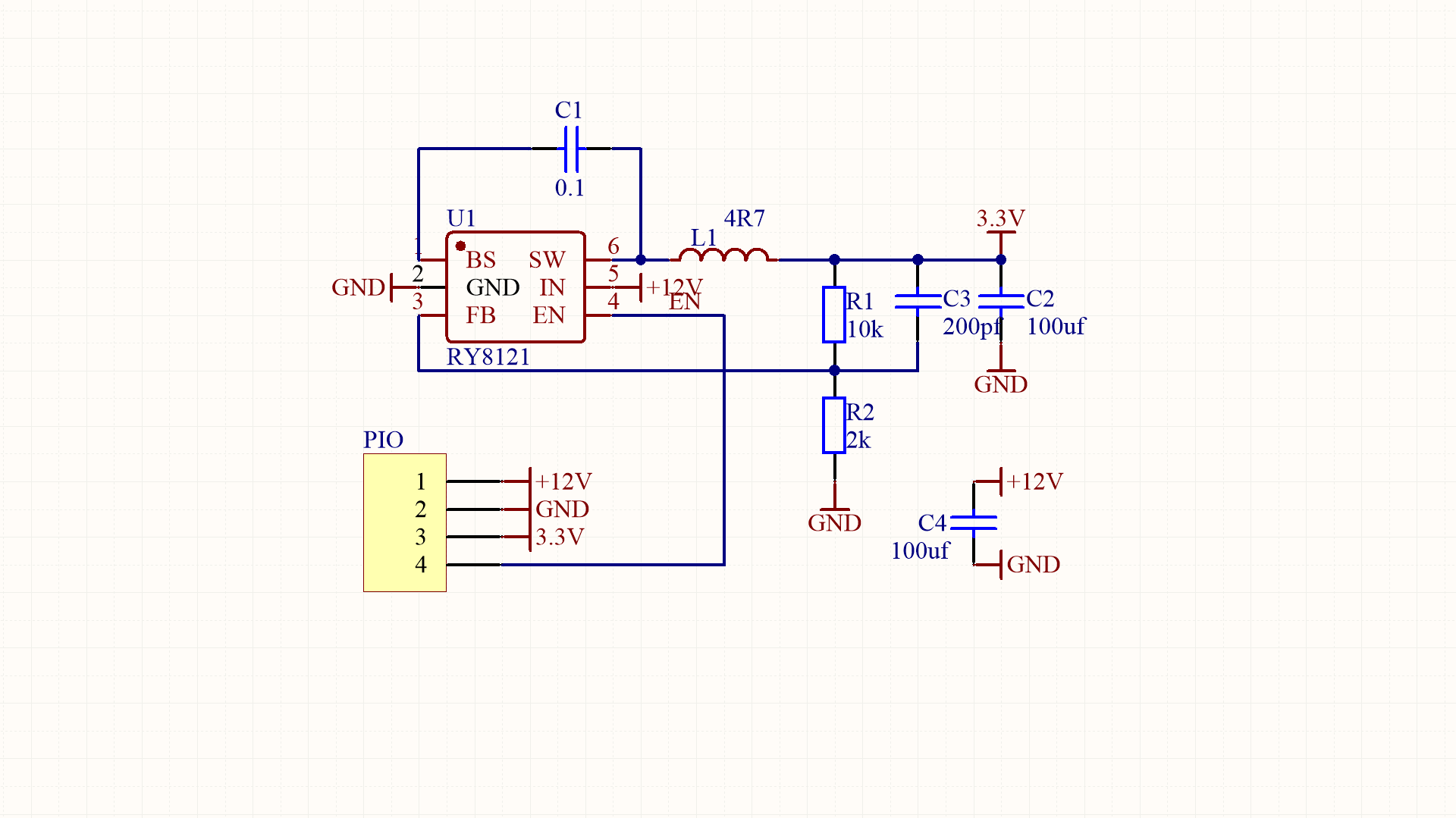

  昨天测试了这款 1MHz 开关降压电路。  说实在的, 只是为了测试, 并没有对于电路电路的拓扑结构进行仔细考究。  这样的绕行地线, 对于 1MHz的开关电源来说应该是不可忍受的了。  应该先考虑就近连接地线。 在输出电压回路中,  反馈回路也没有就近设计。  从而造成输出震荡。  特别是增加补偿电容之后, 输出反而不稳定了。 是否这些问题都是布线造成的呢?  下面不妨做一个对比实验,  将这个布局进行调整一下。

G10M1718930045_1920_1080.MP4|_-10

AD\Test\2024\June\TestRY8121.PcbDoc

二、电路调整

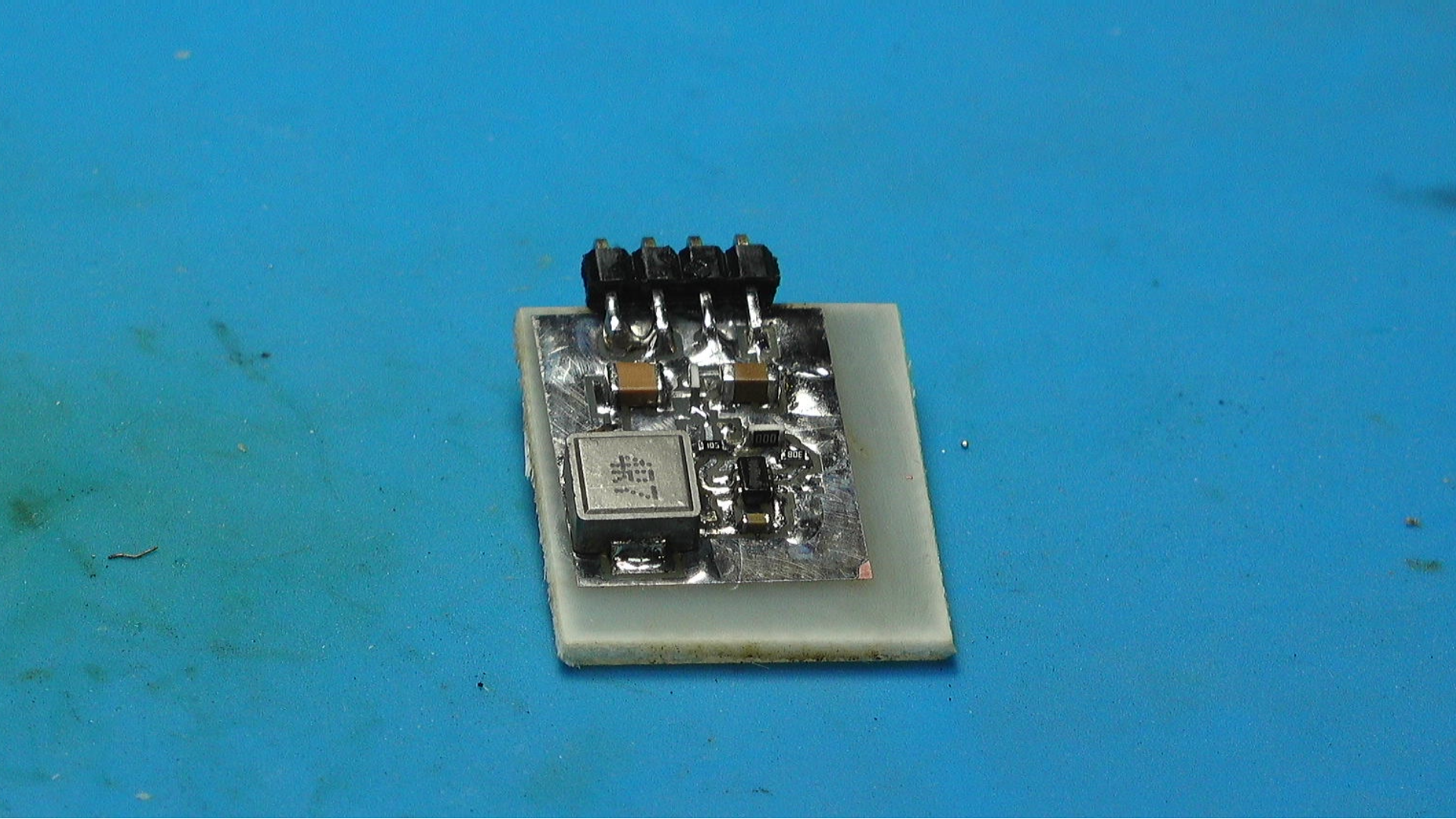

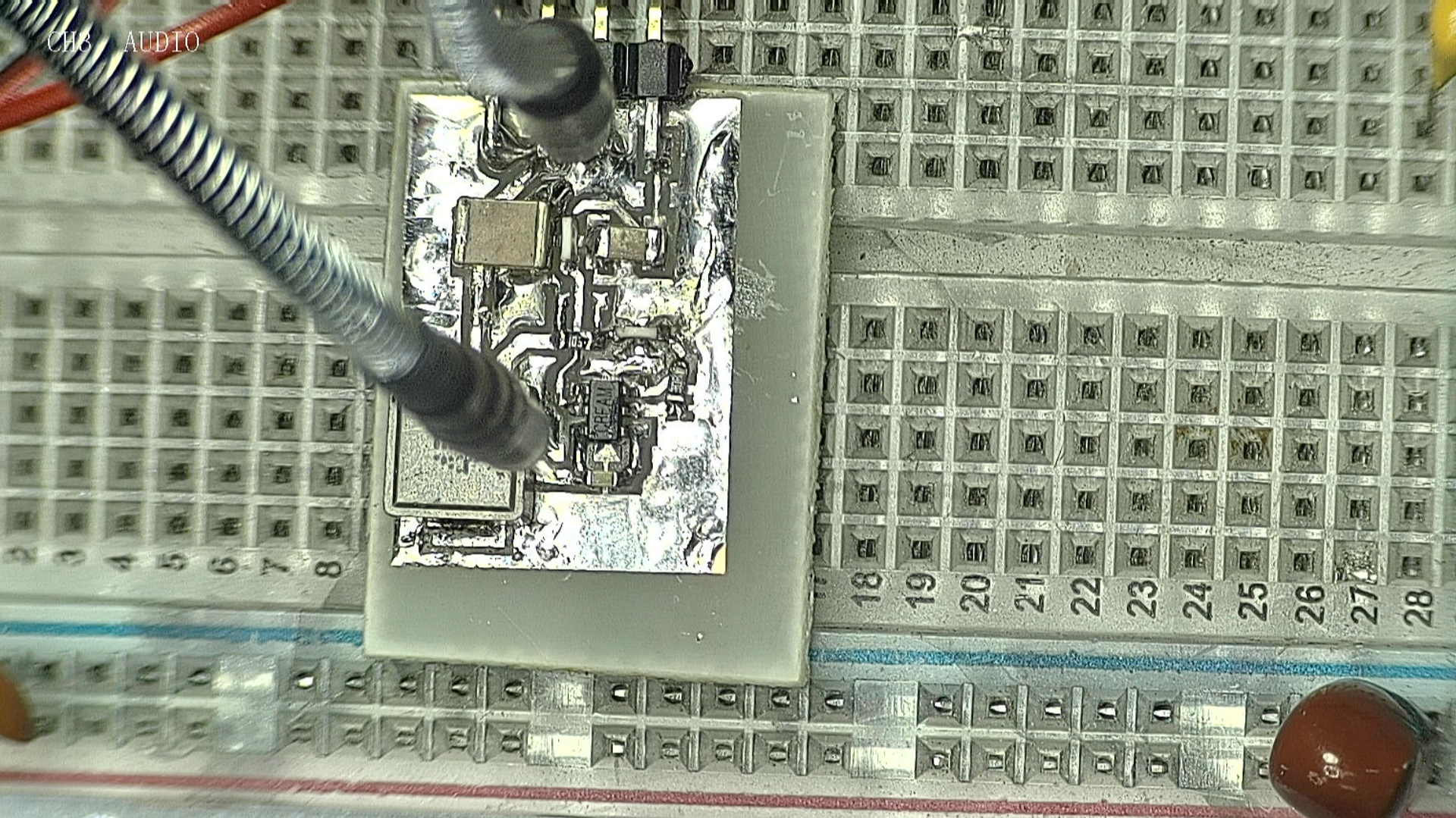

  下面调整一下电路的布局和引线。 首先考虑地线和电源线 最后再铺设底层。 一分钟之后得到制作的电路板。  电路板制作的非常完美,  下面进行焊接测试

G5M1718931063_1920_1080.MP4|_-5

三、焊接测试

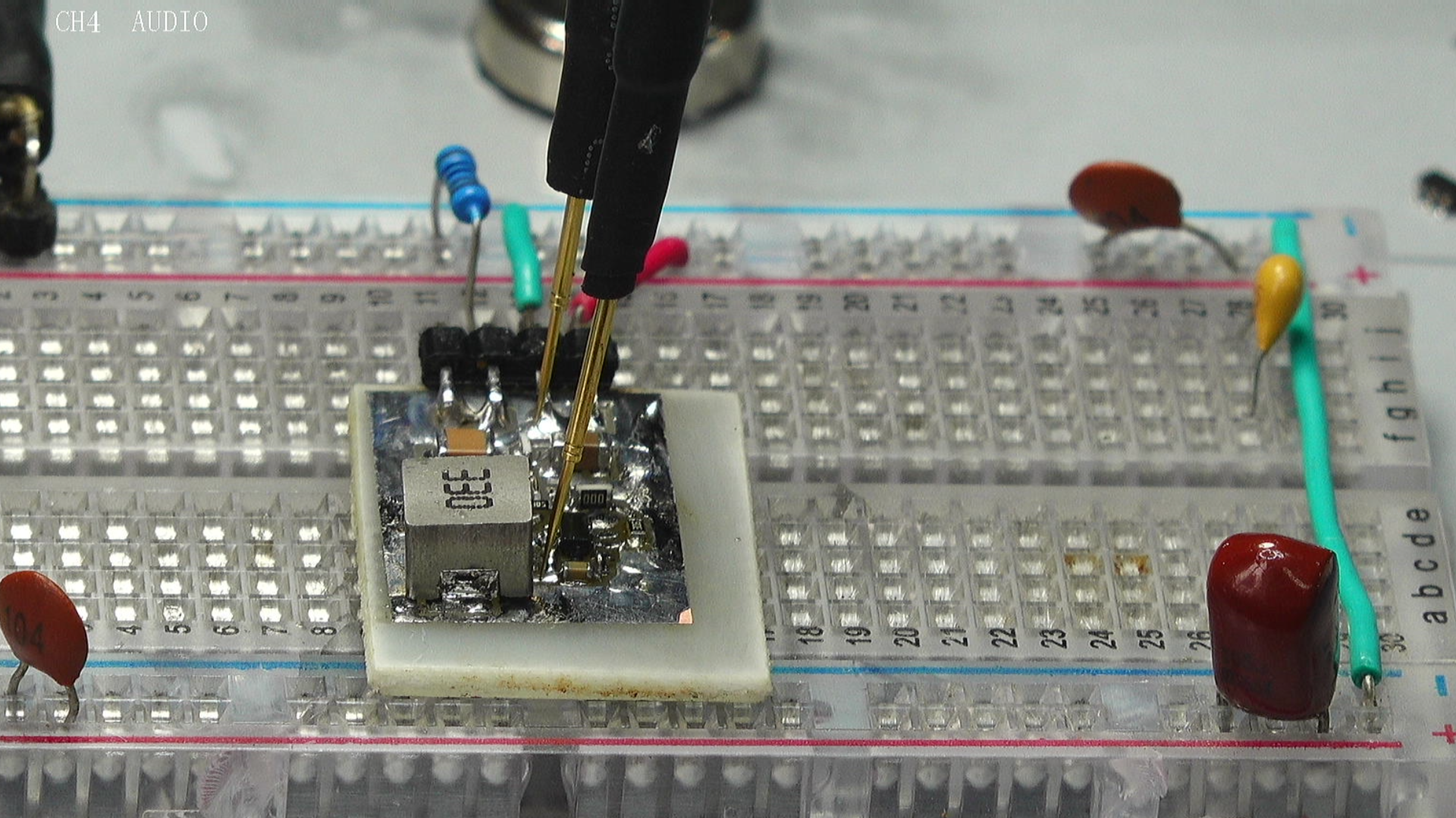

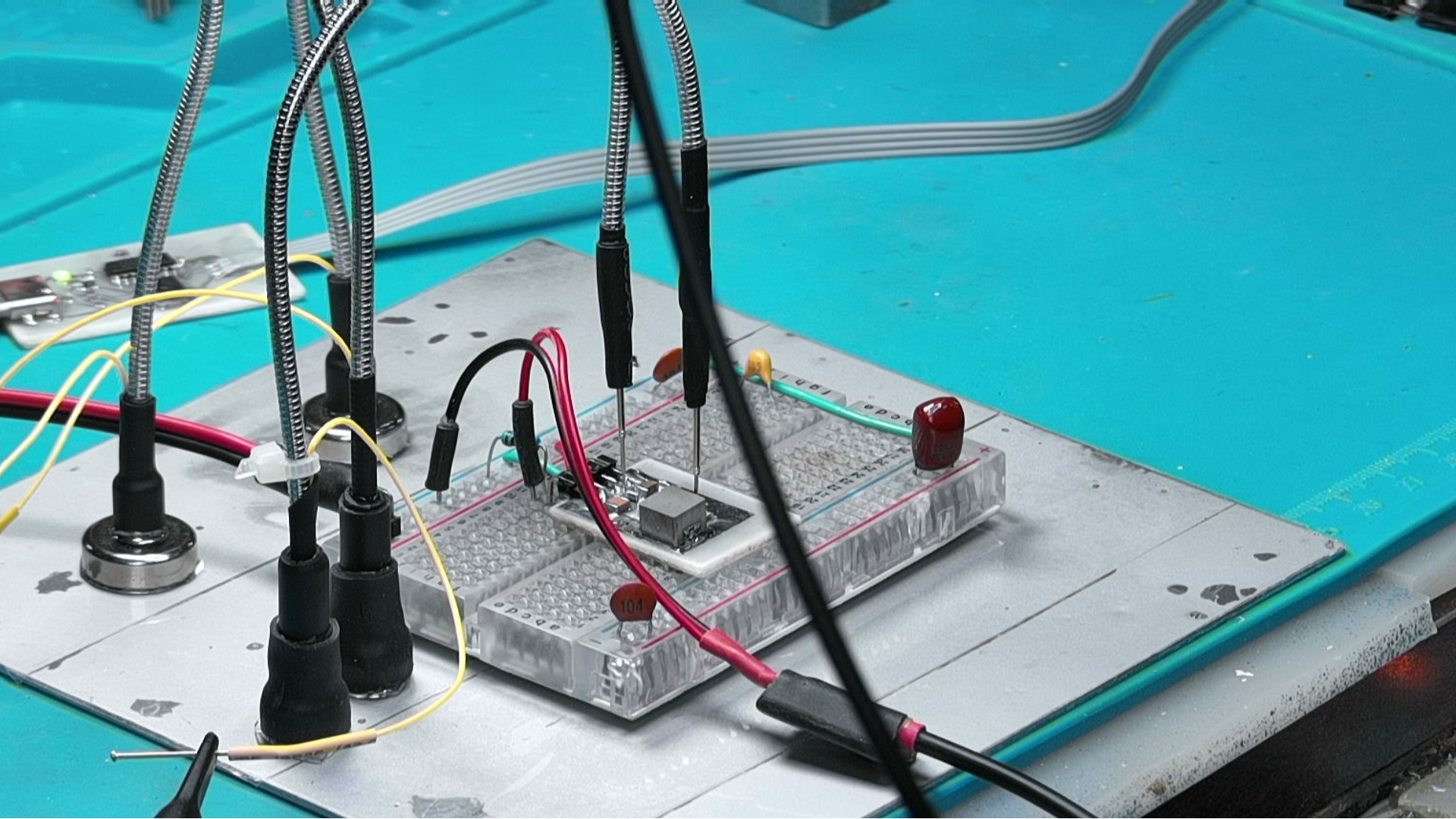

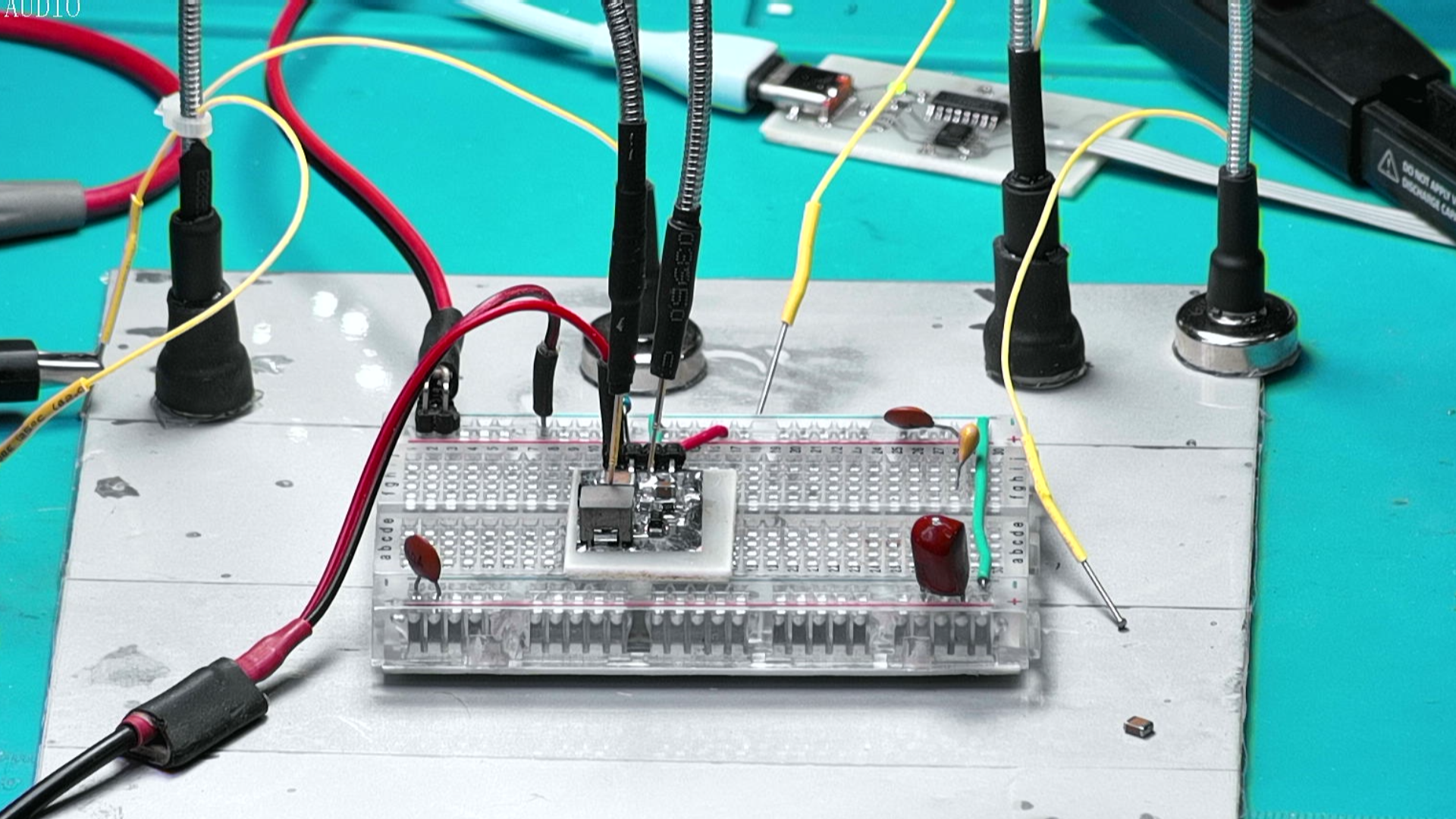

  焊接电路板。 清洗之后准备测试。  这里所使用的元器件都是从昨天的电路板上拆卸下来的。 下面看看效果如何。

G3M1718931644_1920_1080.MP4|_-3

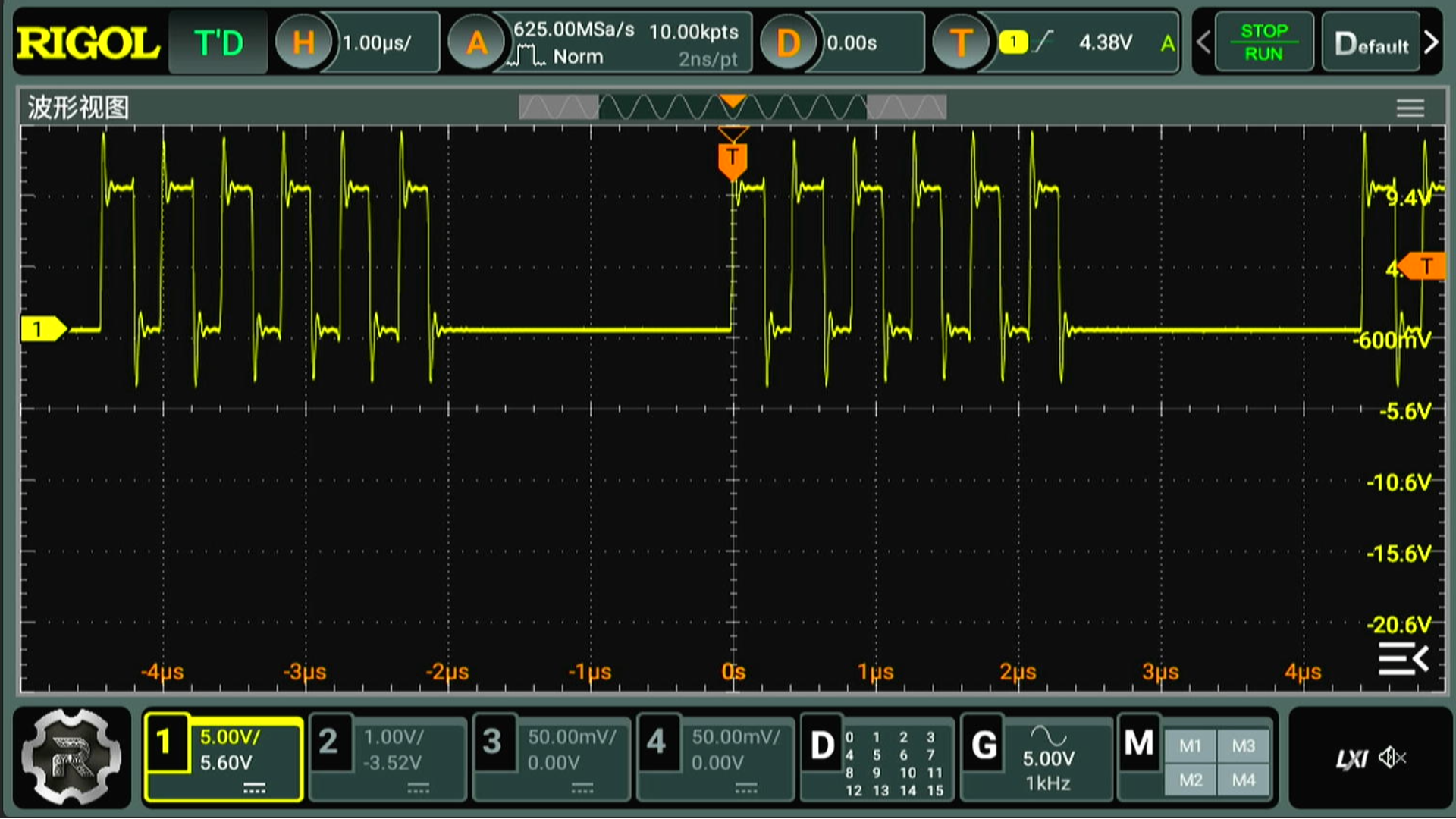

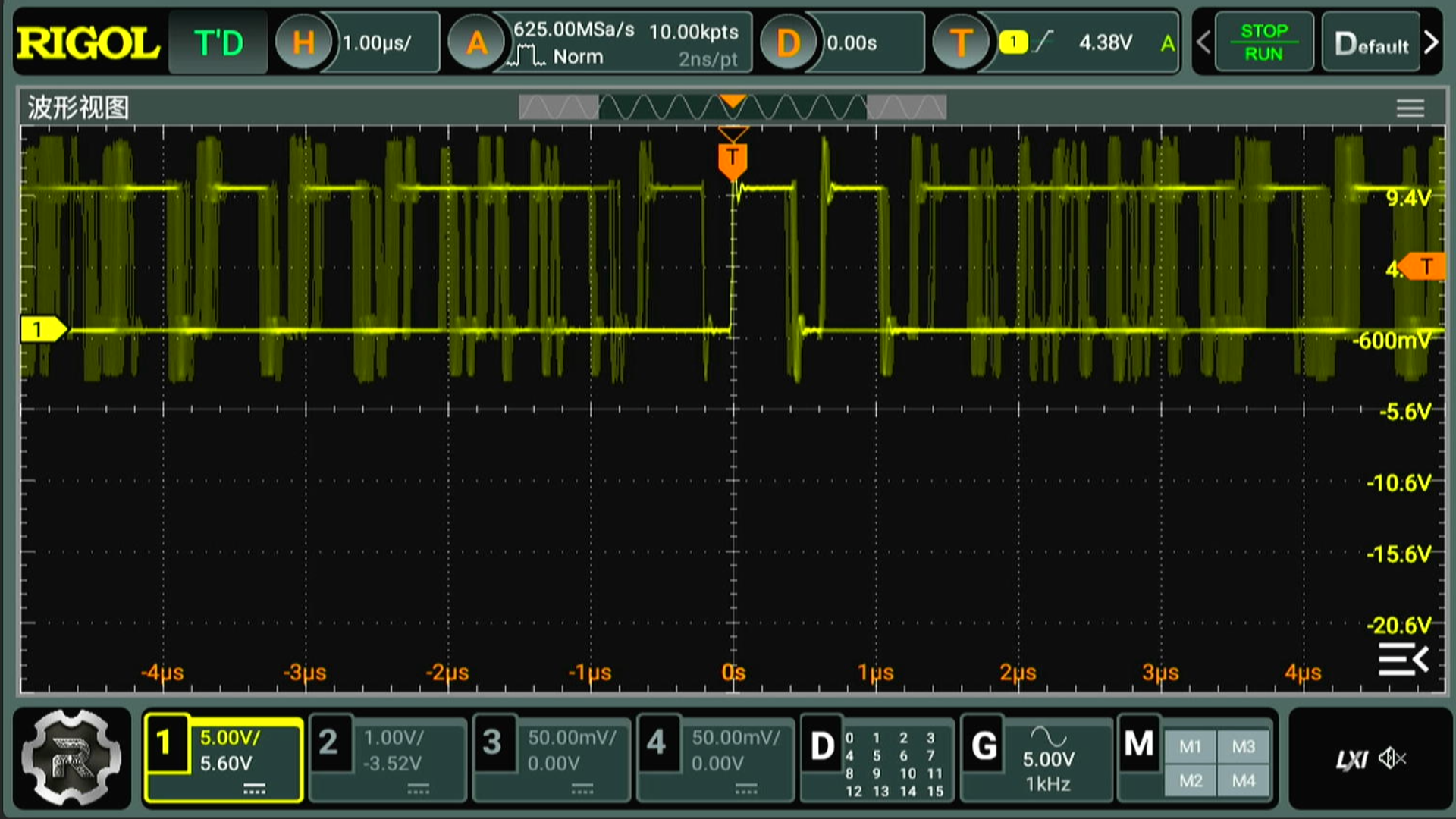

  使用示波器测量震荡波行。  可以看到震荡非常稳定。 呈现三个一簇断续震荡。  此时, 静态工作电流比较大, 达到了 150mA。  将电感修改为 33微亨。 静态电流降低到 11mA。 测量此时对应的震荡波形,   震荡呈现更长的波簇。

G7M1718933677_1920_1080.MP4|_-7
  增加反馈电容 100pF, 电路还是出现震荡。  去掉反馈电容之后, 震荡波形便稳定下来了。  现在输出电压出现了问题。  按照反馈电阻设置, 输出应该是 3.6V。 但是现在输出之后 3V。

G4M1718934433_1920_1080.MP4|_-4

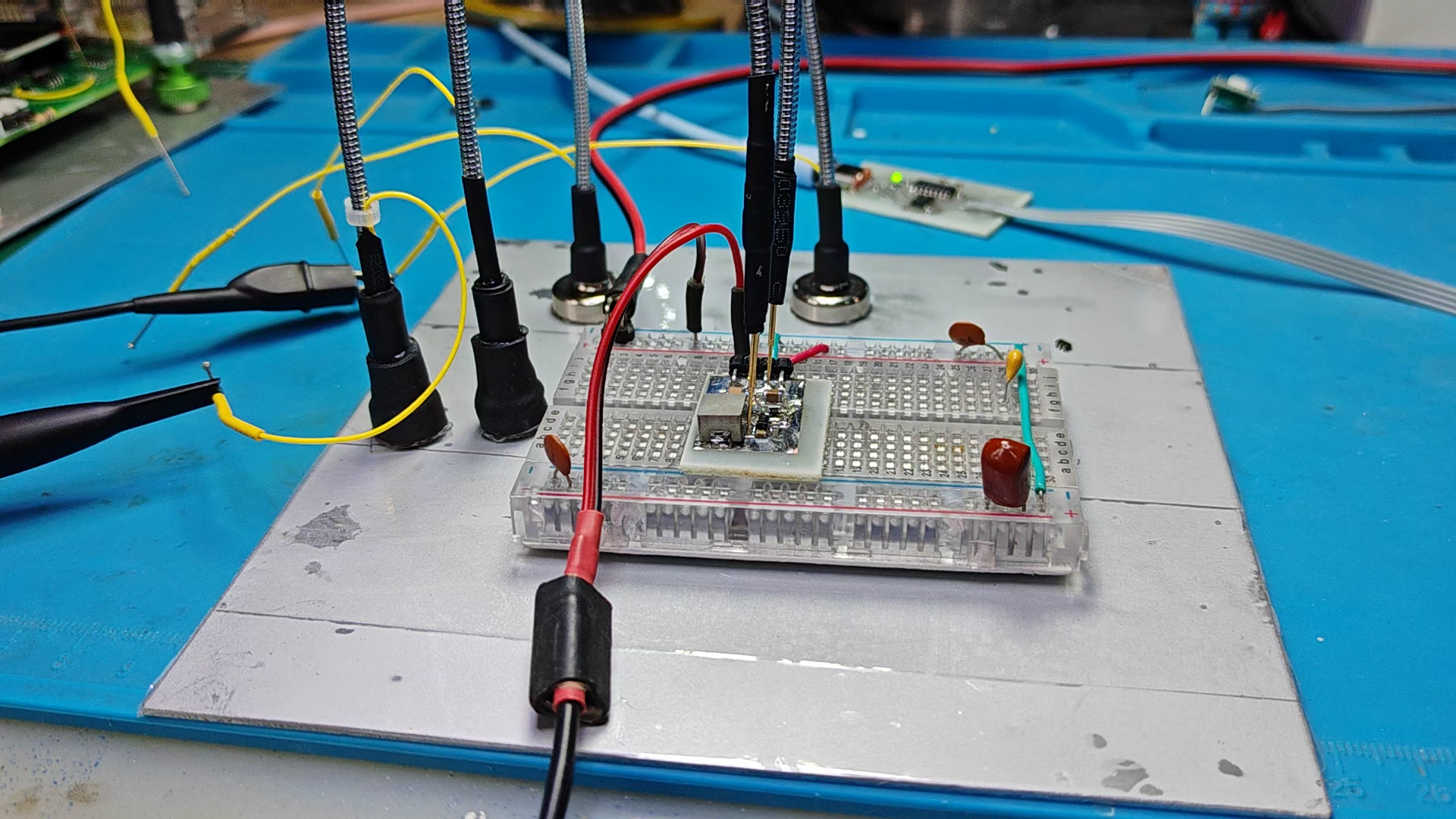

  测量电路在不同输入电压下的输出电压。  DH1766 提供了从 0V 到10V的电压,  测量结果显示, 在输入电压超过4V之后, 便有了输出电压, 从2V 一直上升到 3V。 这个变化的确令人感到奇怪了。

G3M1718934863_1920_1080.MP4|_-3

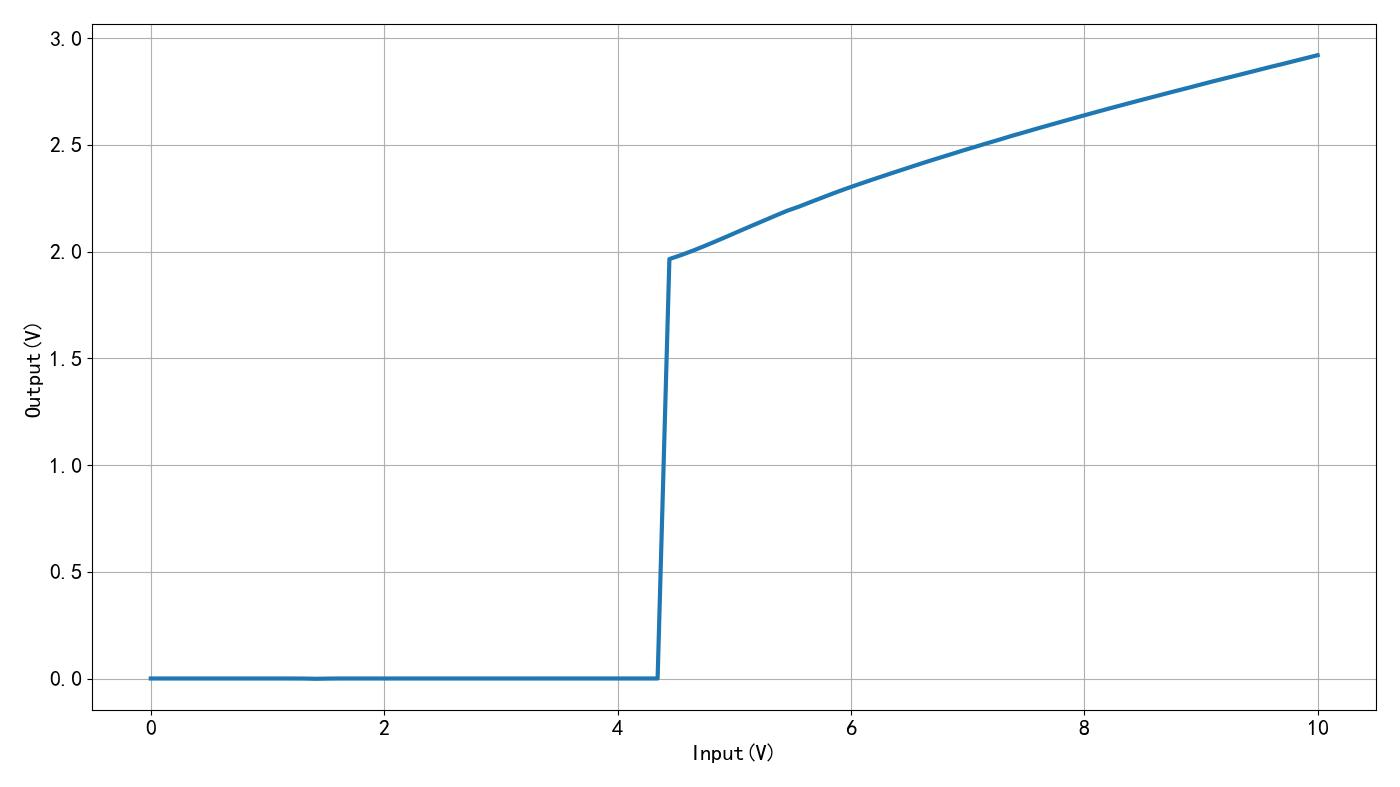

▲ 图1.3.1 输入电压与输出电压

▲ 图1.3.1 输入电压与输出电压

from headm import *
from tsmodule.tsstm32       import *
from tsmodule.tsvisa        import *

vdim = linspace(0, 10, 100)
odim = []

for v in vdim:
    dh1766volt1(v)
    time.sleep(2)
    meter = meterval()

    odim.append(meter[0])
    tspsave("measure", vdim=vdim, odim=odim)
    printff(v, meter)

plt.plot(vdim, odim, lw=3)

plt.xlabel("Input(V)")
plt.ylabel("Output(V)")
plt.grid(True)
plt.tight_layout()
plt.show()
vdim=[0.0000,0.1010,0.2020,0.3030,0.4040,0.5051,0.6061,0.7071,0.8081,0.9091,1.0101,1.1111,1.2121,1.3131,1.4141,1.5152,1.6162,1.7172,1.8182,1.9192,2.0202,2.1212,2.2222,2.3232,2.4242,2.5253,2.6263,2.7273,2.8283,2.9293,3.0303,3.1313,3.2323,3.3333,3.4343,3.5354,3.6364,3.7374,3.8384,3.9394,4.0404,4.1414,4.2424,4.3434,4.4444,4.5455,4.6465,4.7475,4.8485,4.9495,5.0505,5.1515,5.2525,5.3535,5.4545,5.5556,5.6566,5.7576,5.8586,5.9596,6.0606,6.1616,6.2626,6.3636,6.4646,6.5657,6.6667,6.7677,6.8687,6.9697,7.0707,7.1717,7.2727,7.3737,7.4747,7.5758,7.6768,7.7778,7.8788,7.9798,8.0808,8.1818,8.2828,8.3838,8.4848,8.5859,8.6869,8.7879,8.8889,8.9899,9.0909,9.1919,9.2929,9.3939,9.4949,9.5960,9.6970,9.7980,9.8990,10.0000]
odim=[0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,-0.0000,-0.0012,-0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,0.0002,0.0003,0.0003,0.0003,0.0002,0.0003,0.0002,0.0002,0.0002,0.0002,0.0002,1.9651,1.9836,2.0044,2.0266,2.0497,2.0734,2.0975,2.1212,2.1447,2.1683,2.1913,2.2107,2.2324,2.2535,2.2747,2.2948,2.3141,2.3329,2.3514,2.3697,2.3877,2.4058,2.4236,2.4407,2.4578,2.4750,2.4915,2.5082,2.5243,2.5412,2.5569,2.5730,2.5887,2.6042,2.6197,2.6351,2.6503,2.6655,2.6803,2.6950,2.7096,2.7239,2.7384,2.7527,2.7667,2.7812,2.7957,2.8094,2.8231,2.8371,2.8510,2.8651,2.8783,2.8923,2.9060,2.9200]

四、问题排查

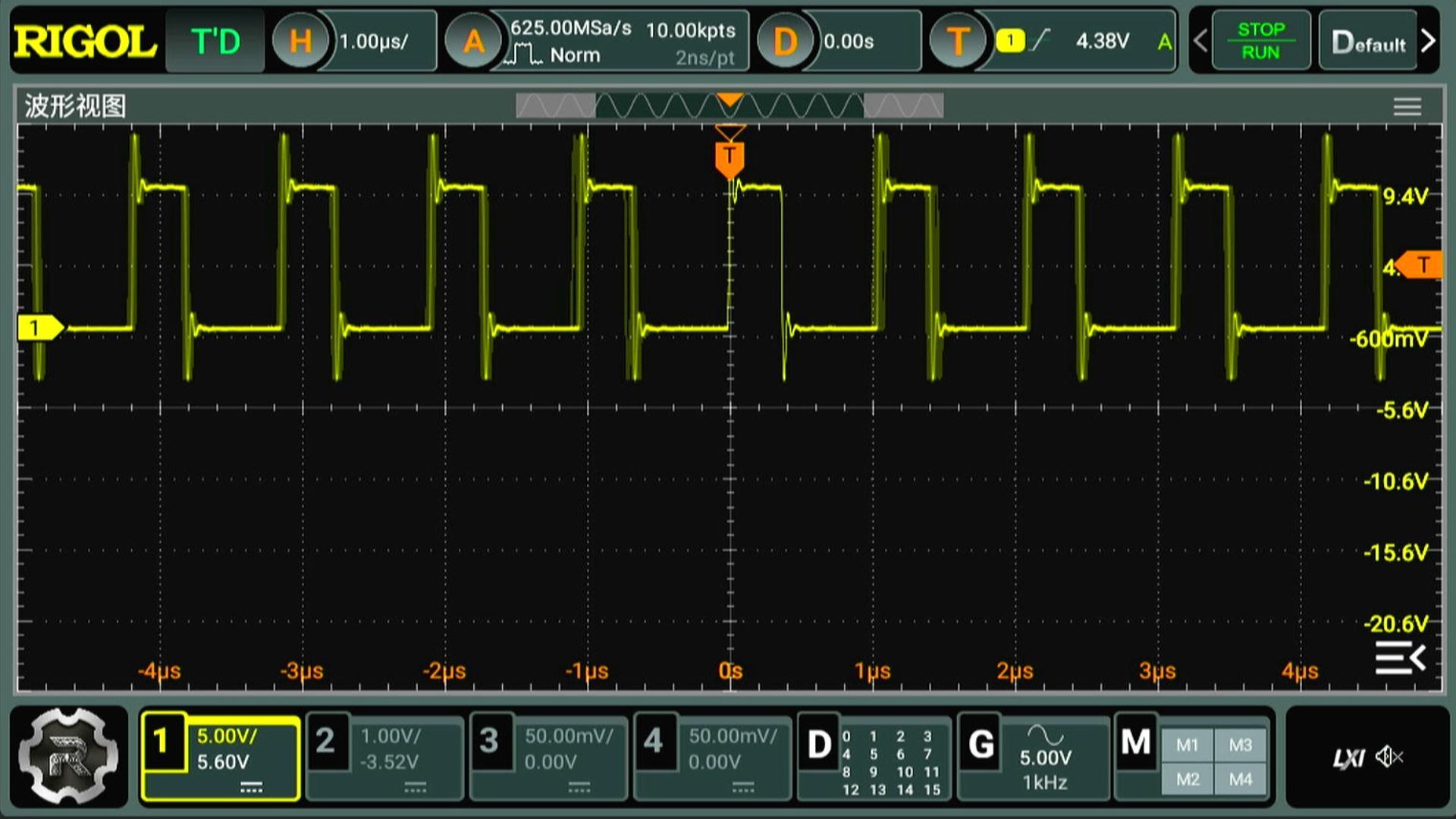

  后来发现,  电路上的输出滤波电容焊接错了, 只有 33nF。  现在将它修改为 20微法,  输出电压就正常了。 原来前面测量的数据是因为输出电容太小了。  此时, RY9131 震荡不太稳定。  在反馈回路并联上 100pF 补偿电容。   并将输出电感修改为 4.7微亨。  可以看到 此时输出震荡信号就非常稳定了。

G9M1718938654_1920_1080.MP4|_-9

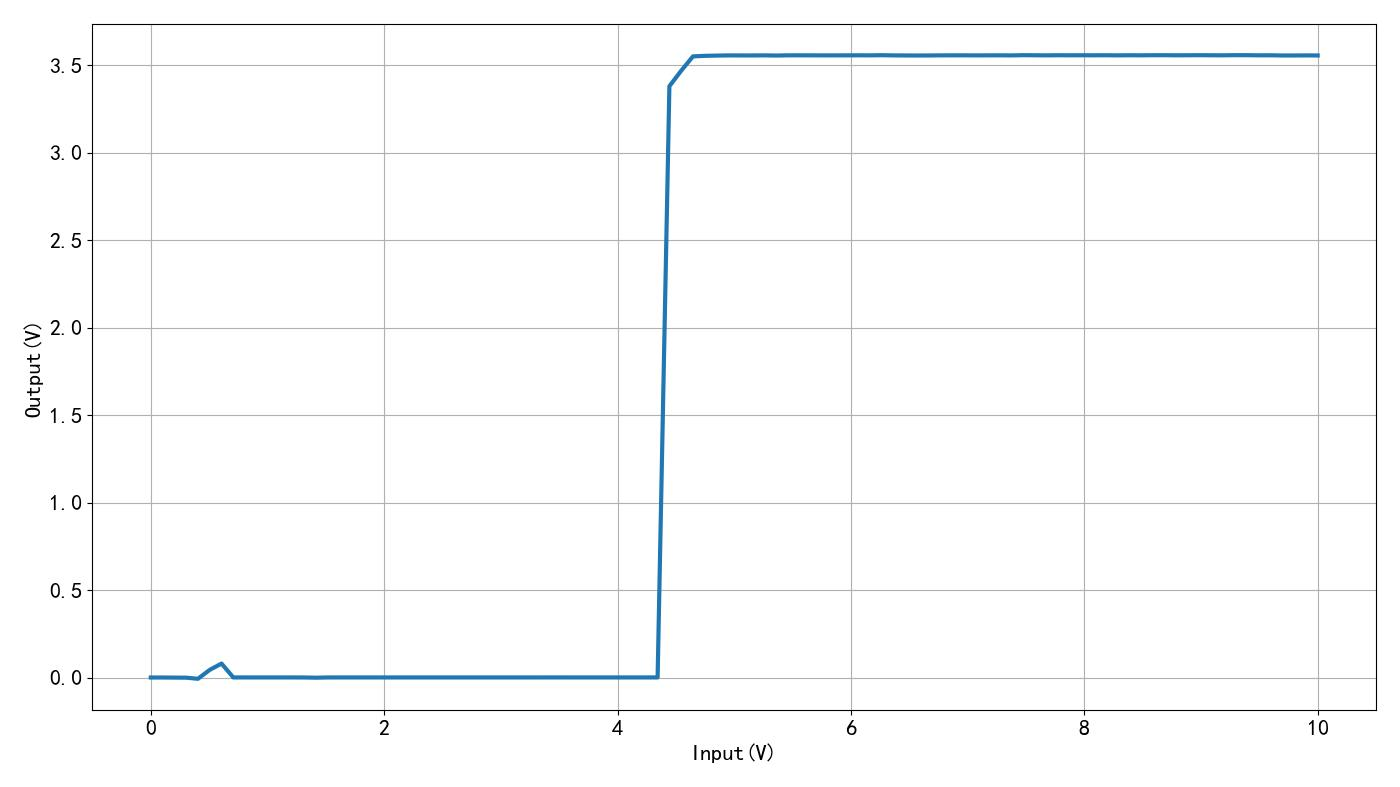

▲ 图1.4.1 输入输出电压

▲ 图1.4.1 输入输出电压

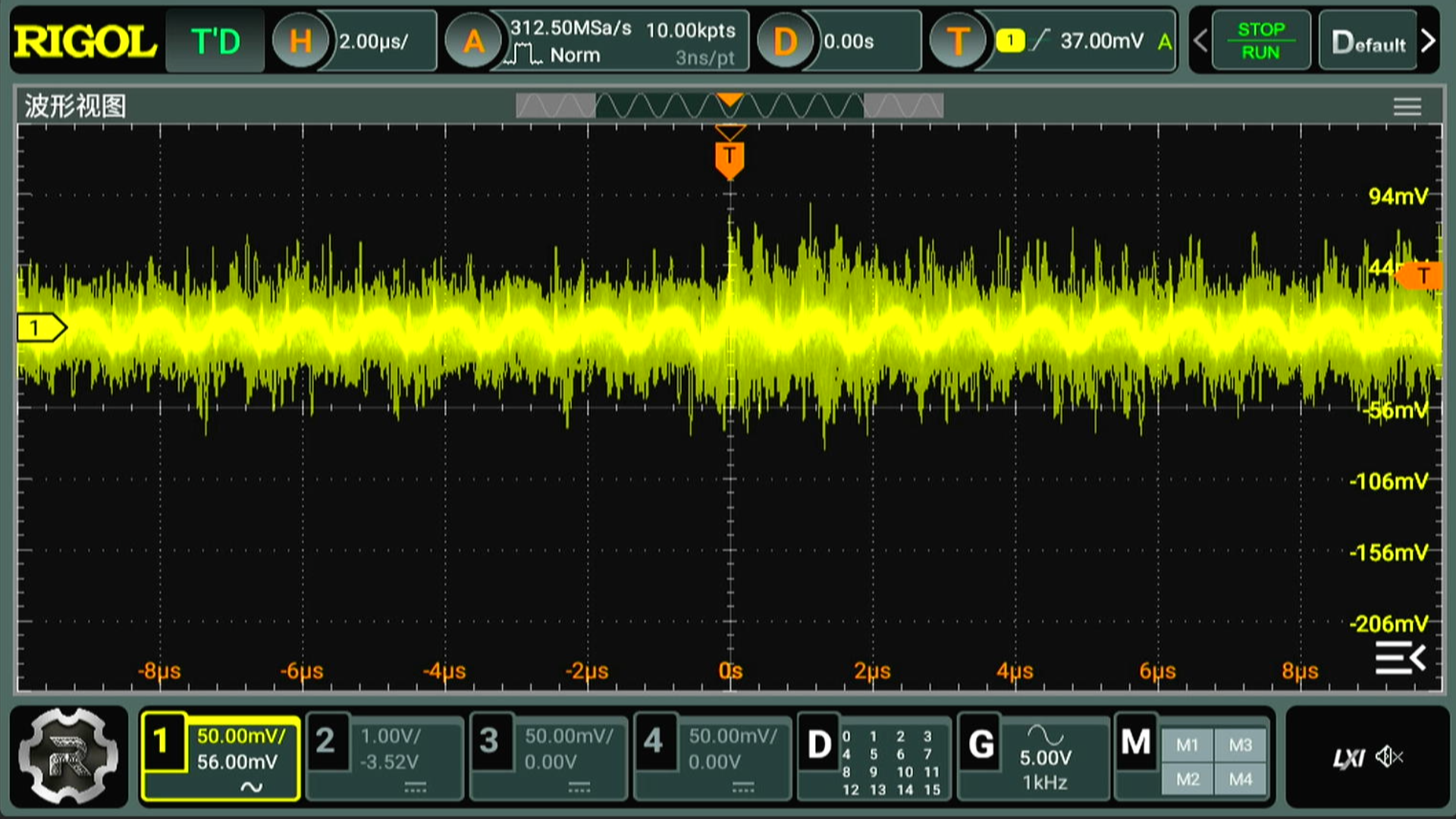

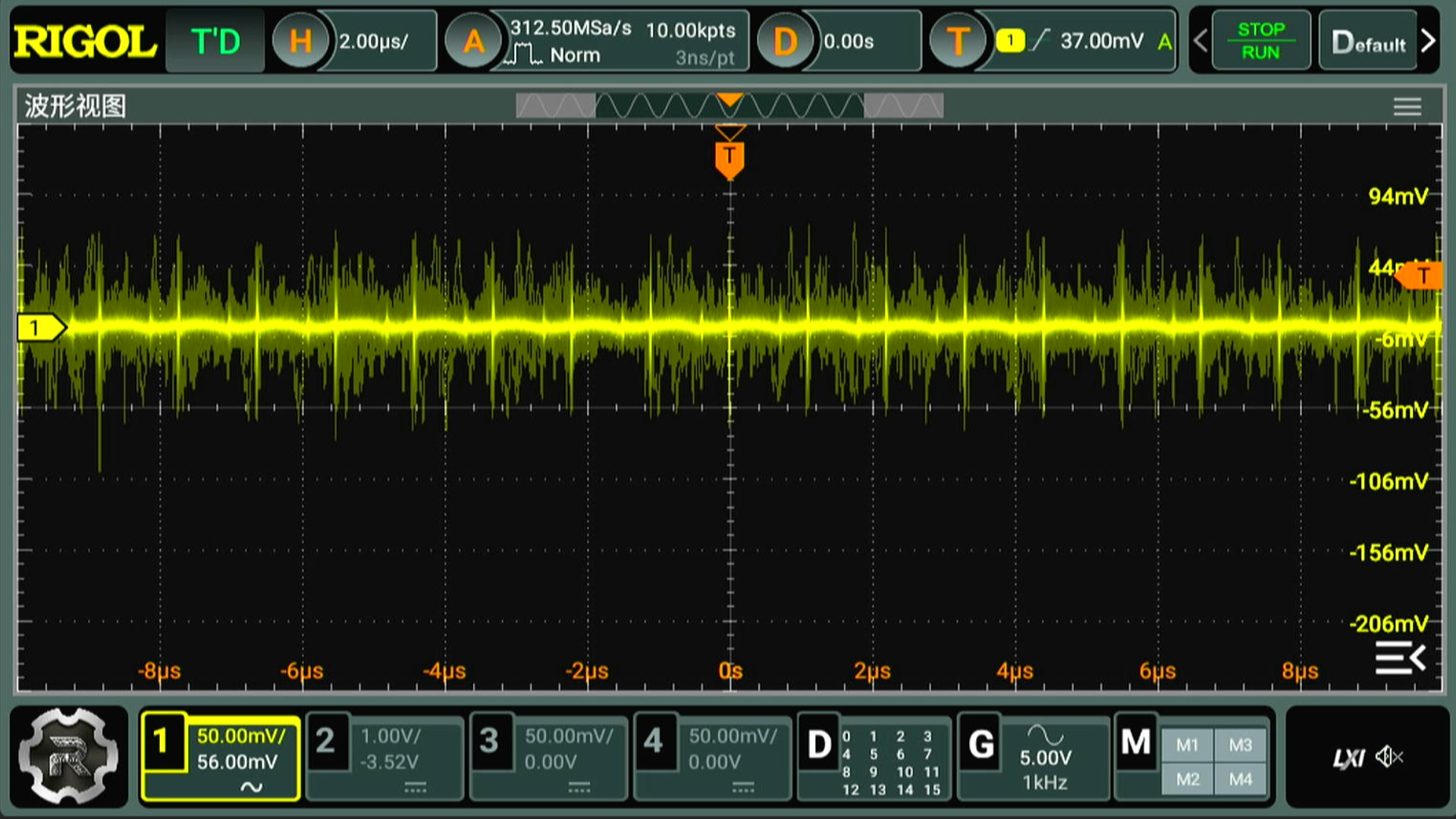

  在输出电感为 4.7微亨, 输出电容上的纹波大约为 50mV。  增加输出电感, 达到 33微亨, 输出纹波大大减小了。 大约 10mV 左右。

G2M1718938893_1920_1080.MP4|_-2


  结 ※


  文重新对 开关稳压电源 RY9131 进行了测试。  昨天测试结果出现的问题,  主要来自于PCB 布线的影响。  另外, 输出电容在开始的时候焊接错误, 这也造成输出电压不稳定。  将 输出电容修改为 20微法, 输出电感增加到 33微亨, 大大提高了输出电压的稳定性。

G5M1718939045_1920_1080.MP4|_-5
