01 恒流舞动

---

一、前言

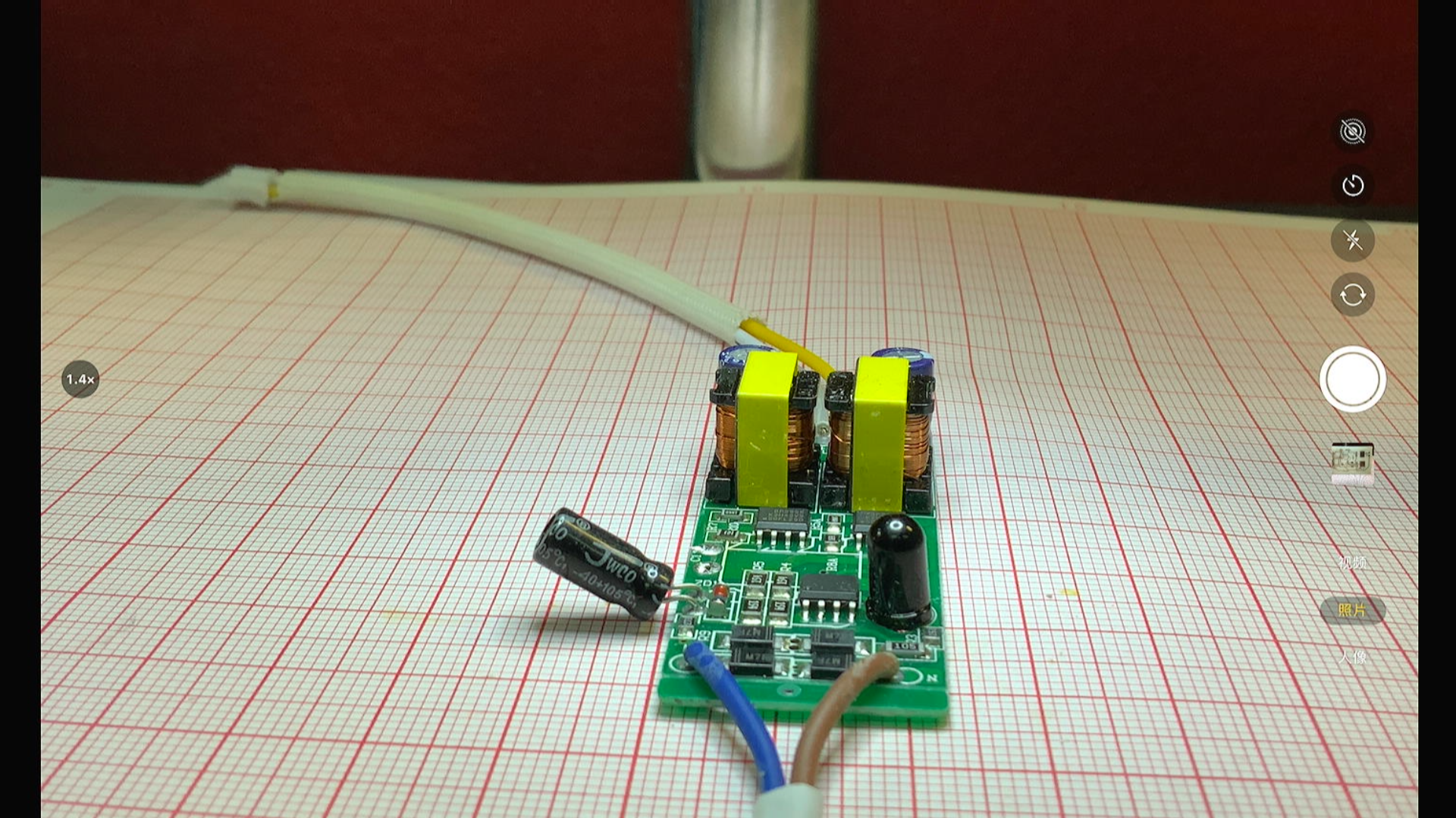

  这是一个LED驱动模块，  具有两路 驱动电路， 芯片的信号为 BP2956。  下面对它上面的芯片拆卸下来， 并进行初步测试。

二、电路分析

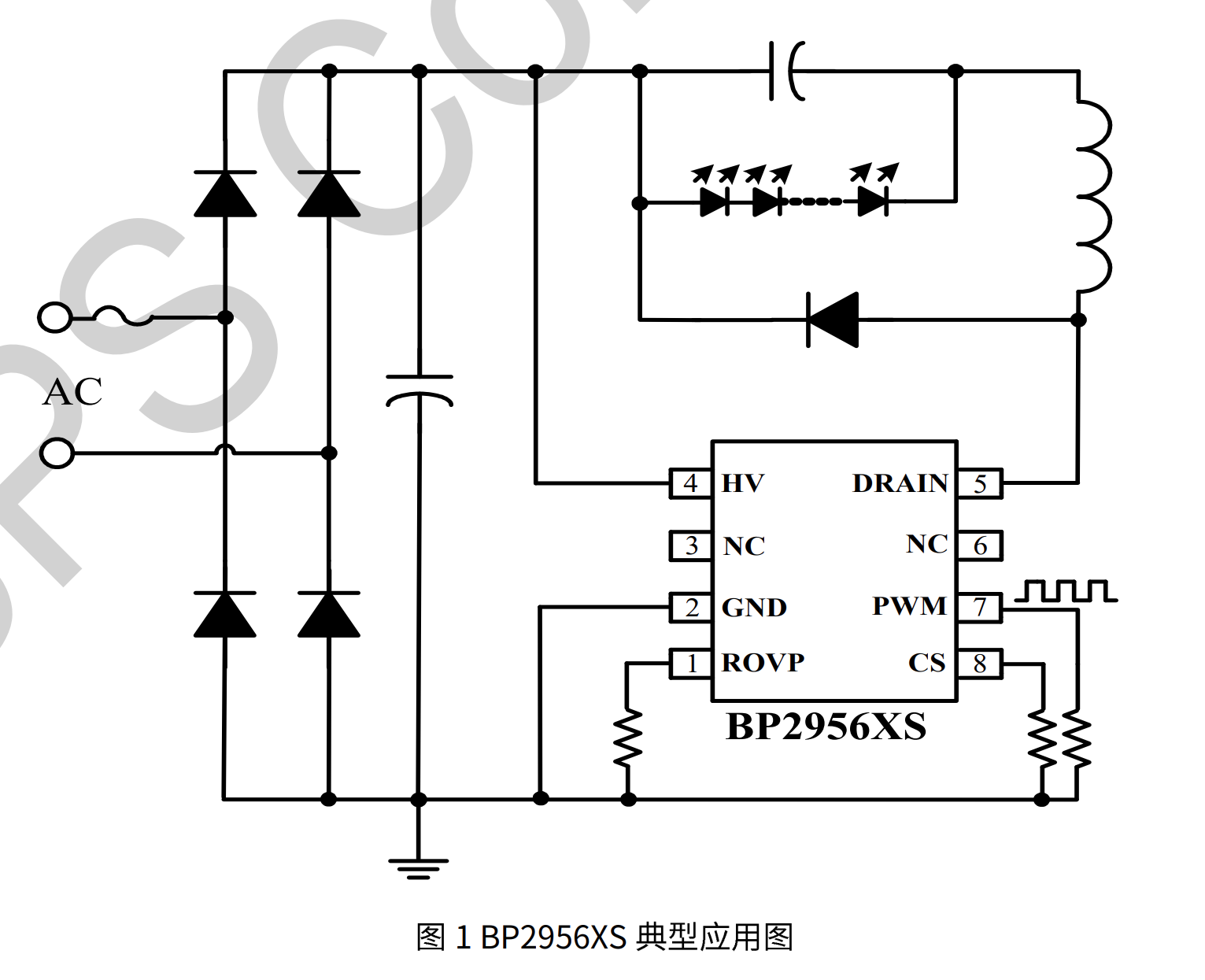

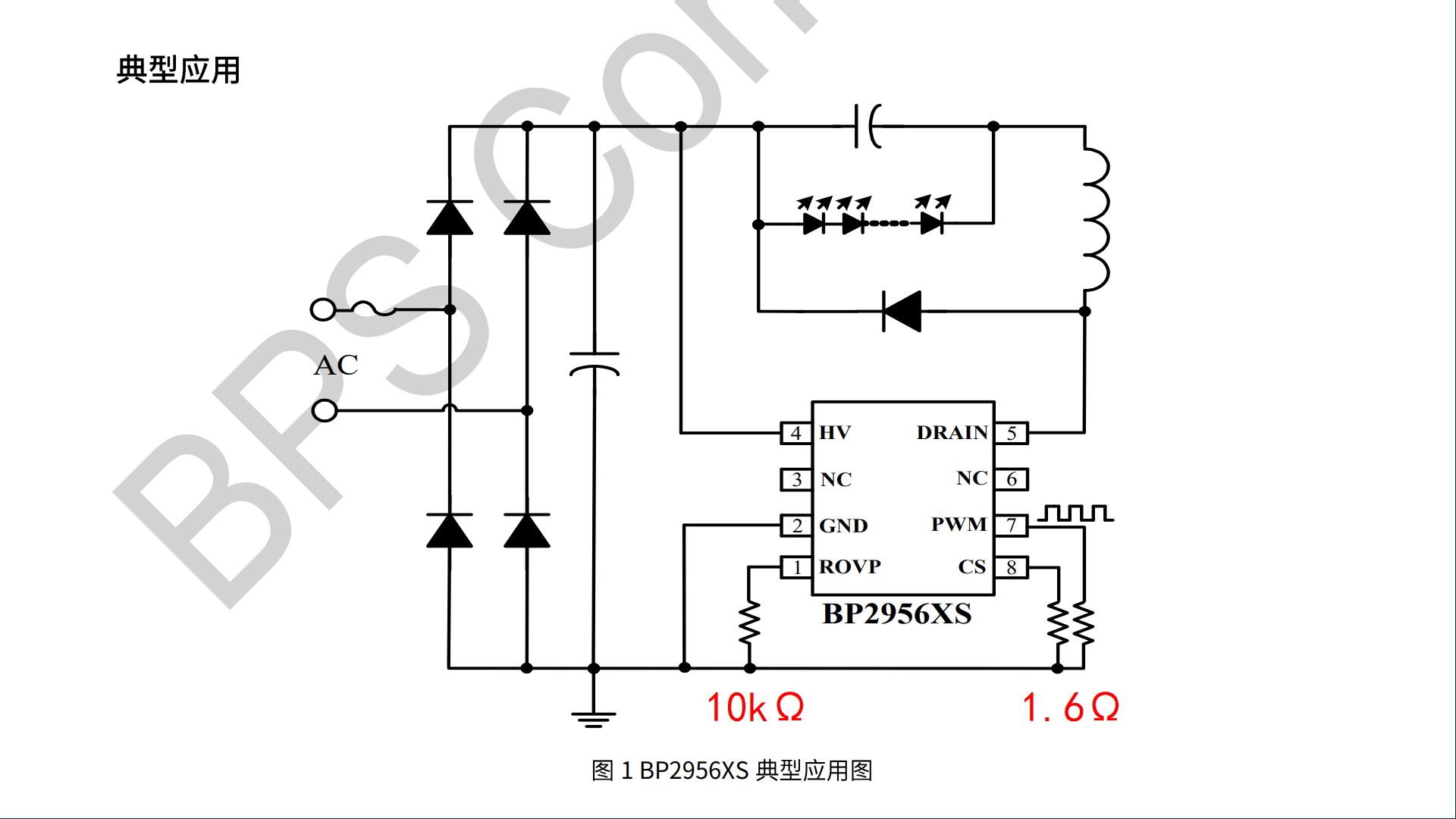

▲ 图1.2.1 数据手册中的应用图形

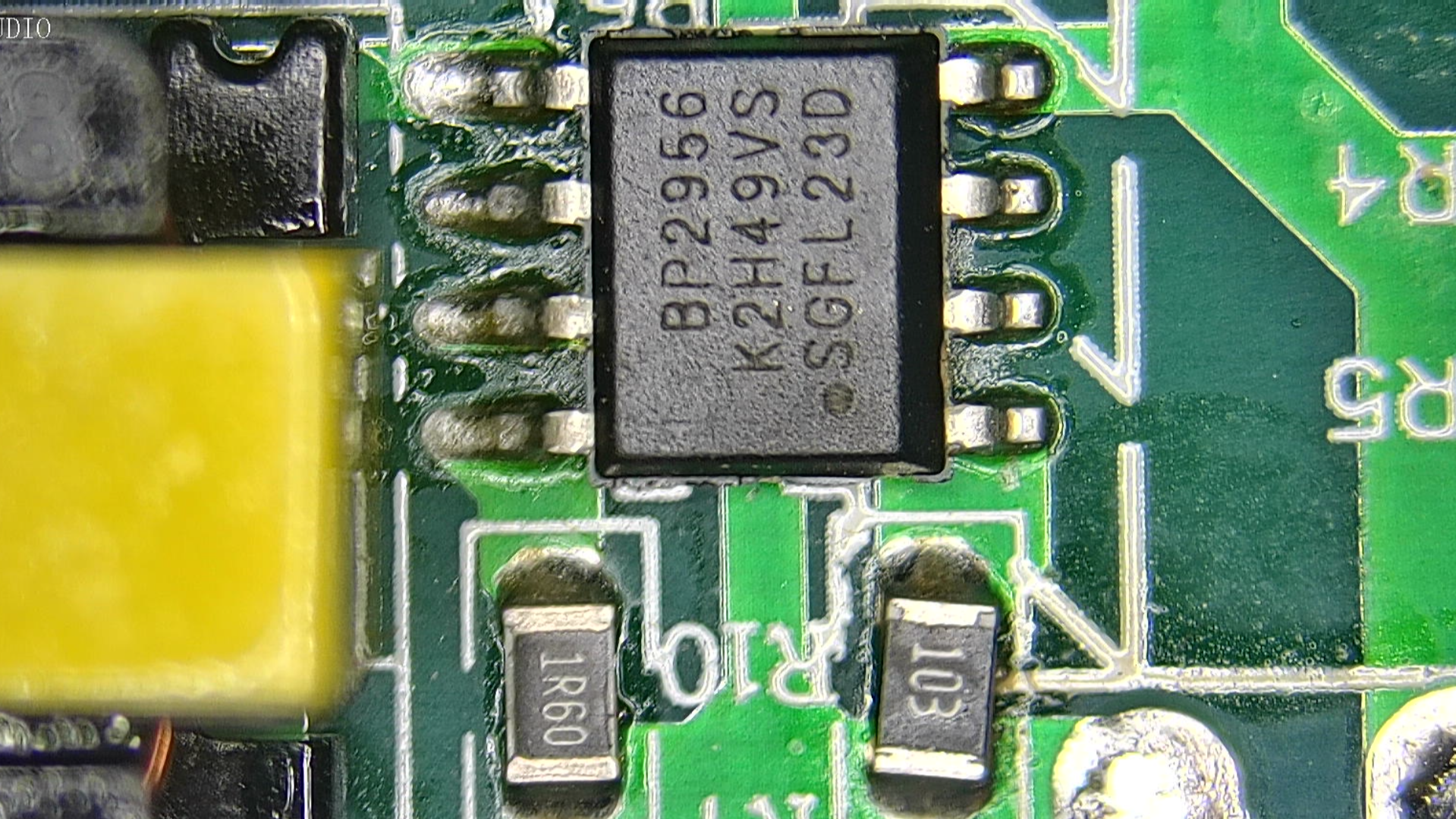

  芯片BP2596外部的器件不多，  根据电路板上的器件， 可以看到 左边的 1.6欧姆， 是输出限流设定电阻， 右边的10k欧姆， 是过压设定电阻。  根据BP2956数据手册可知，   0.3V 除以 1.6欧姆等于限流数值。 大约 187mA。  下面测量一下续流电感的大小，  使用 SmartTweezer测量， 续流电感为 2.8mH，  这是该电路板电路中的主要参数。

三、测试电路板

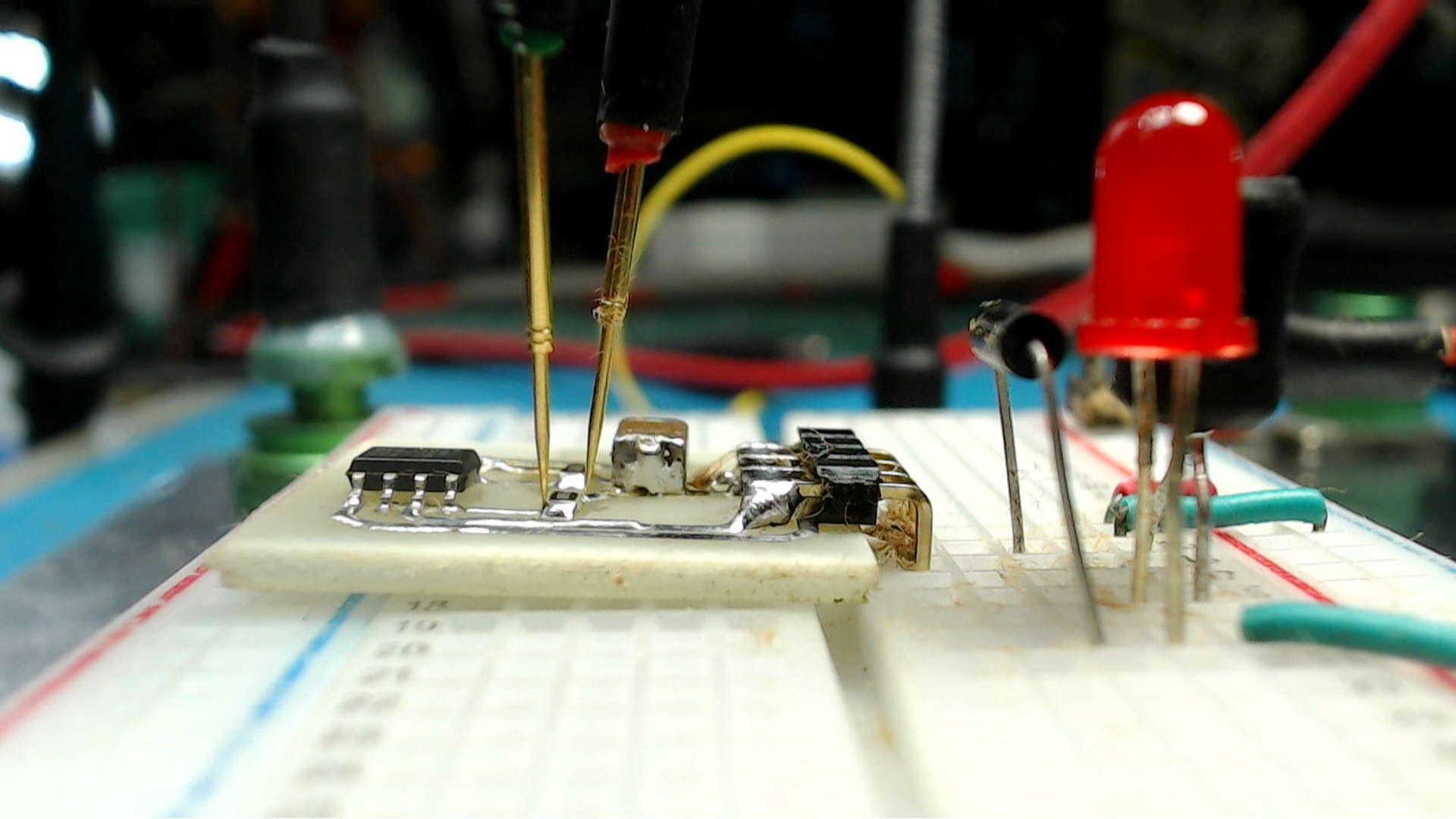

  设计一个测试电路板， 除了BP2956芯片是从原来电路板拆卸下来之外，  过压保护电阻以及限流电阻也是来自于原来的电路板。  通过一个四芯插针将测试电路板引至面包板上进行测试，  铺设电路板，  利用单面制版， 可以在一分钟之内获得测试的电路板。 一分钟之后，  得到测试电路板。  利用电路板外接一个10mH 的电感以及一个 LED负载，  通过 DH1766 提供 32V的工作电压，  测试电路板的工作波形以及电流波形。  测量它的基本工作波形。

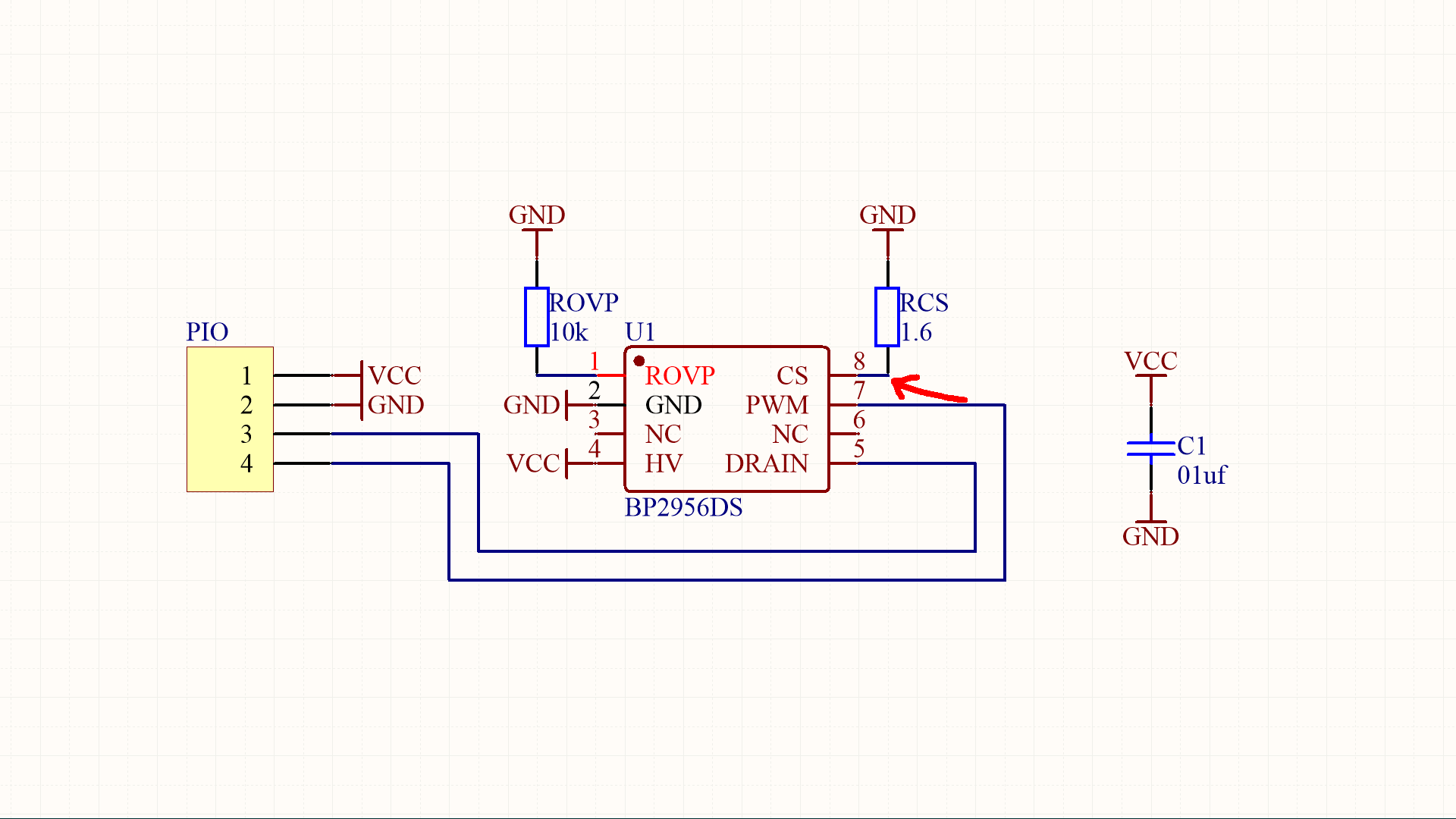

▲ 图1.3.1 测试电路原理图

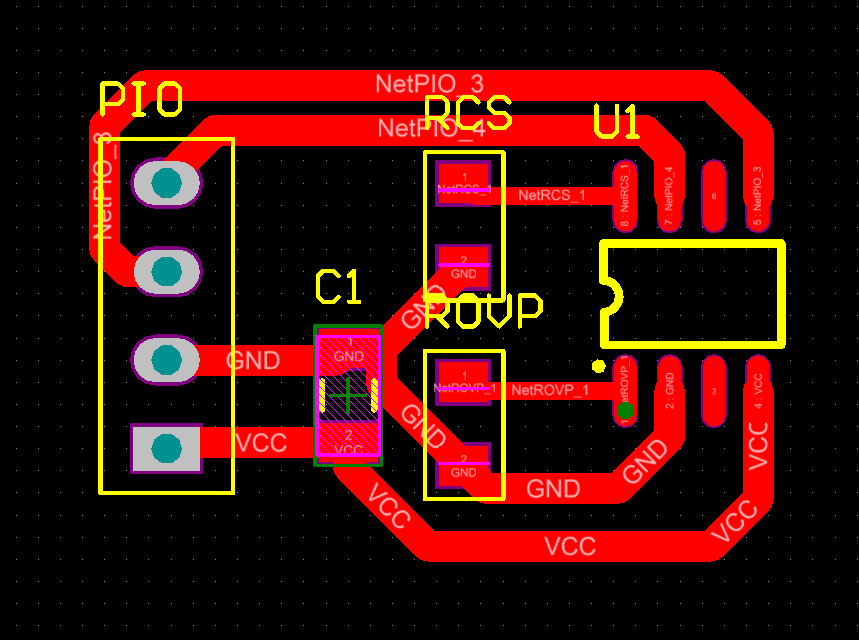

▲ 图1.3.2 测试PCB

AD\Test\2024\July\TestBP2956.PcbDoc

四、测量波形

  有限在 32V供电的情况下， 测量 模拟管的输出波形，  可以看到它呈现震荡波形。 ¡震荡频率为 2.34kHz，  在一个周期内，  大约 40% 为电感续流时间，  由此可见， 此时 LED中流过的电流为断续的。  下面在测试一下实际的电流波形。  在 RCS上测量，  这个电阻上的电压波形， 反应了LED中电流上升阶段的电流， 在电感续流阶段， 电流不流过 RCS。

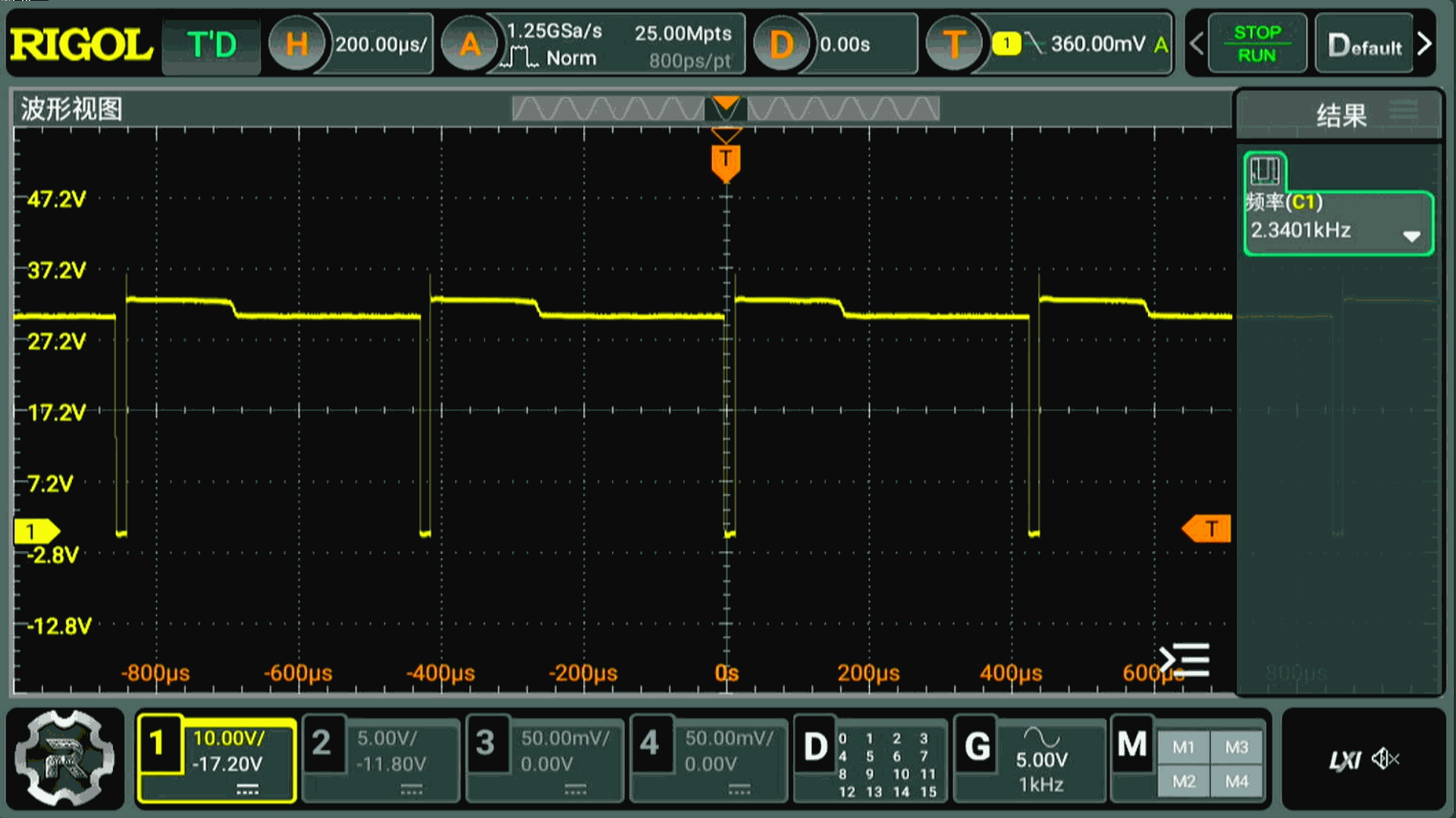

▲ 图1.4.1 功率管漏极电压波形

  电流保护电阻 RCS上的电压呈现上升的锯齿波， 反应了储能电感中的电流增加， 电流的峰值大约 100mV， 这个电压与芯片的限流电压 300mV之间还是有区别的。  由于现在负载只有一颗 LED， 芯片实际处在短路保护的模式下。

▲ 图1.4.2 电流采样电阻上的电压波形

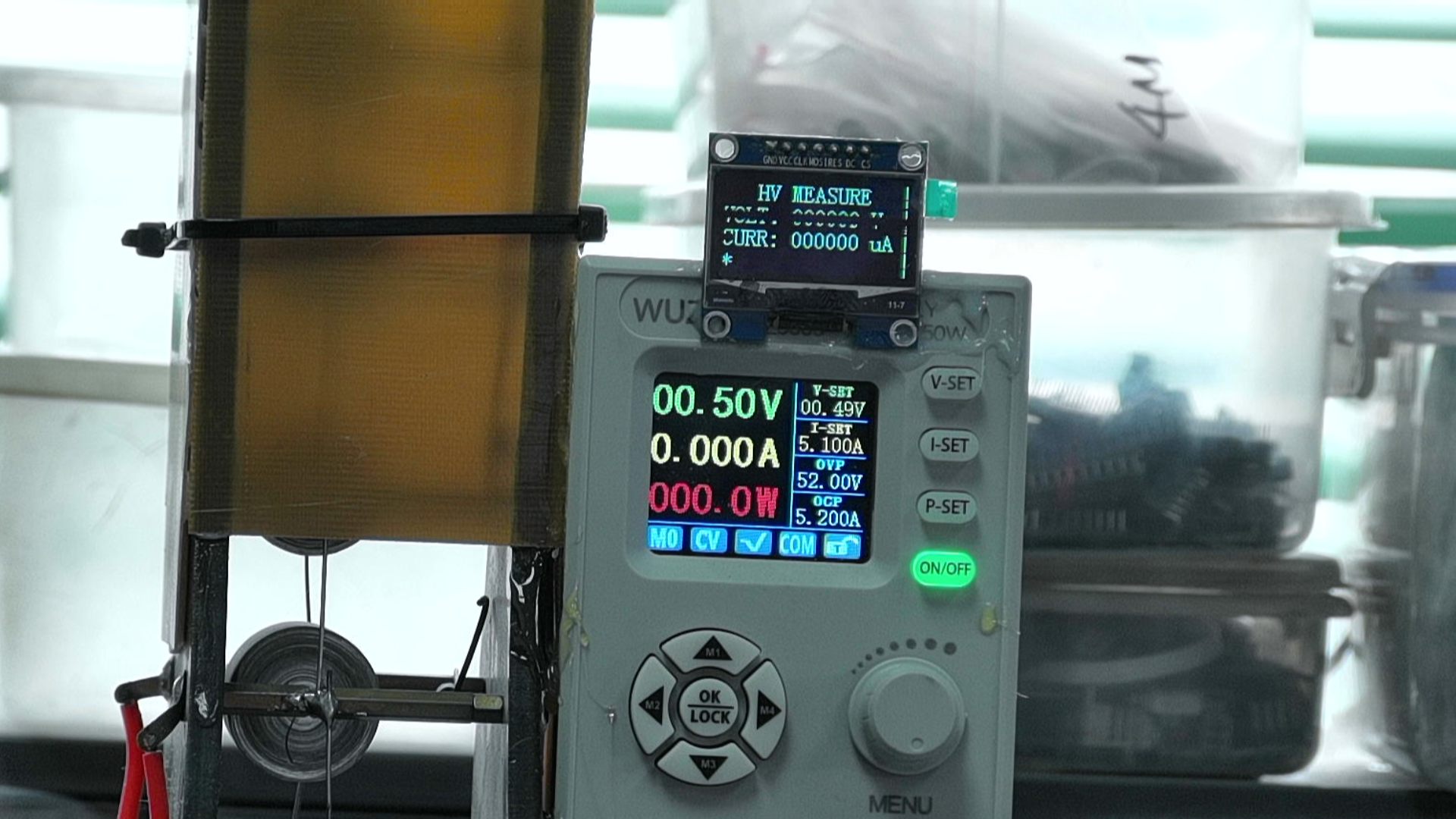

  测量 BP2956的输出MOS管的耐压，  使用这台自制的高压发生器，  将高压直接引入芯片的MOS管漏极和地线之间。  手动调节高压， 可以看到在537V时， 电流增加到600微安左右。  由此 ， 验证了 BP2956输出MOS管的耐压大约在 530左右。  这个耐压允许该芯片能够直接工作在 220V交流电整理直流电压下。   这样， 电路设计就非常简洁了。

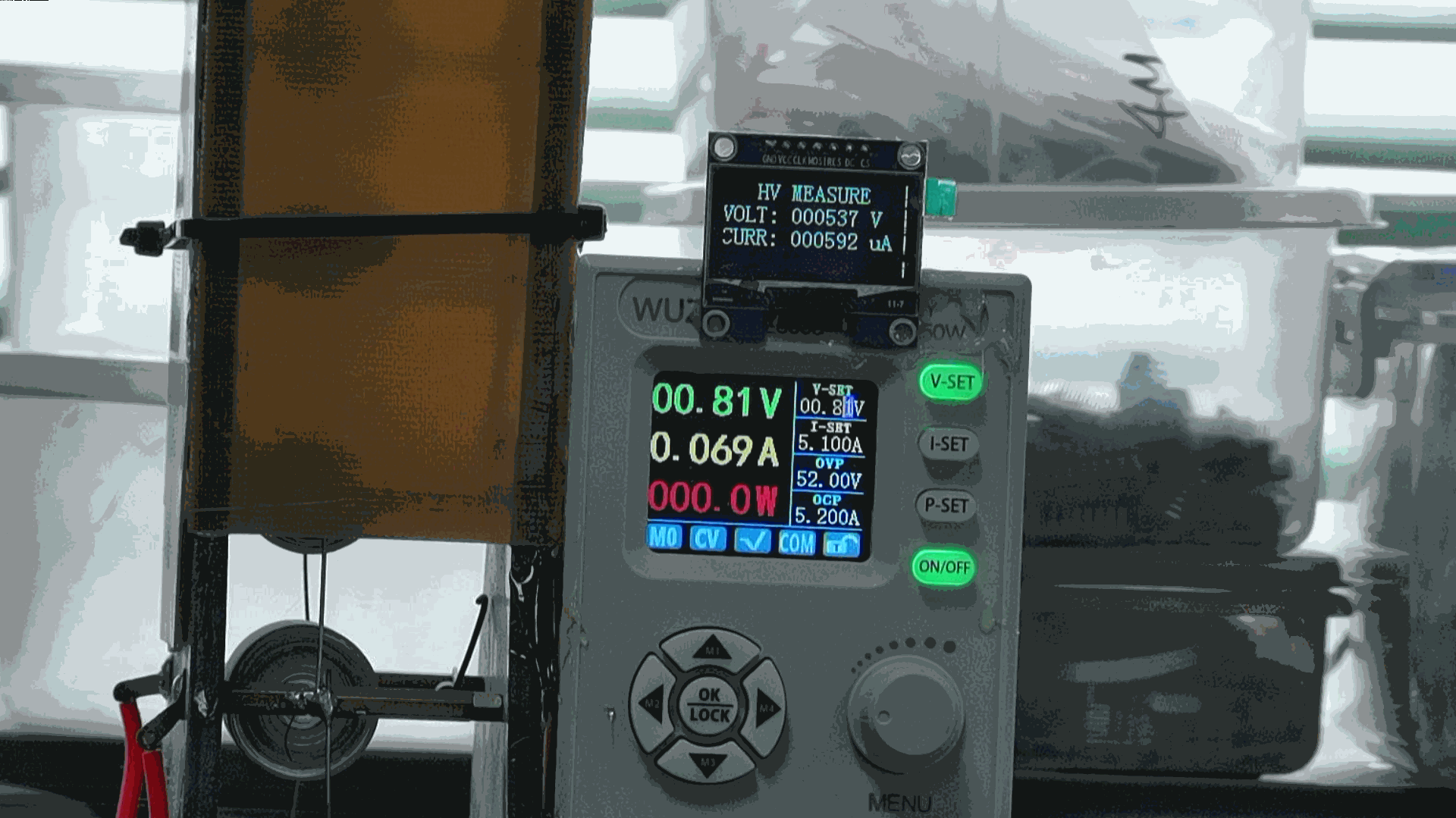

▲ 图1.4.3 输出功率管耐压



※ 总  结 ※

---

  本文测试了一款 LED 非隔离调光驱动芯片，  型号为 BP2956，  比较有意思的是， 这款芯片的中文说明书对他的工作原理说明的比较简单，  也许时自己没有能够找到正版详细的工作原理说明书， 或者生产厂商压根就没有准备公开他的内部设计原理。

---
