如何通过按钮控制LED？

01 按钮与LED

一、前言

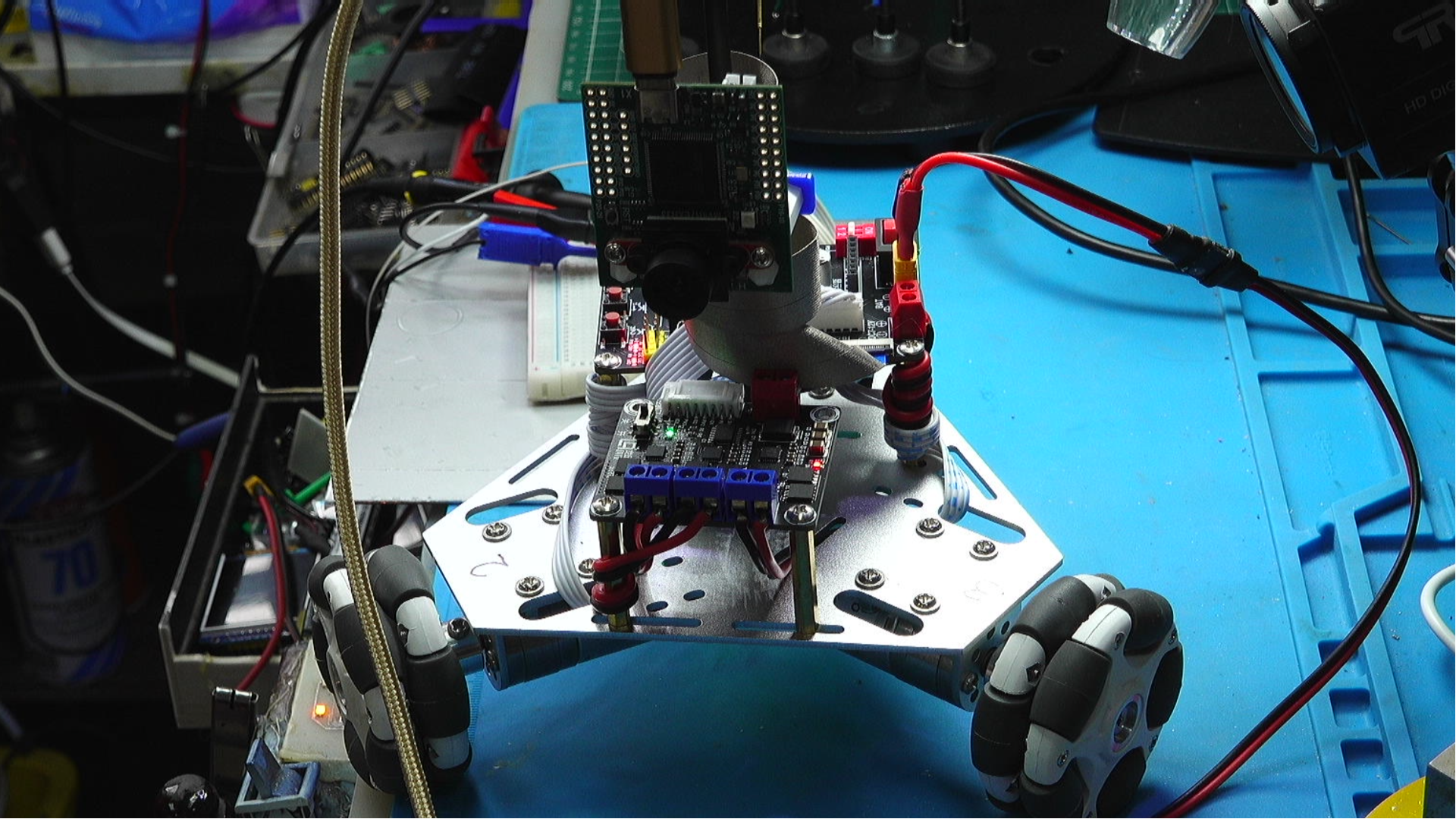

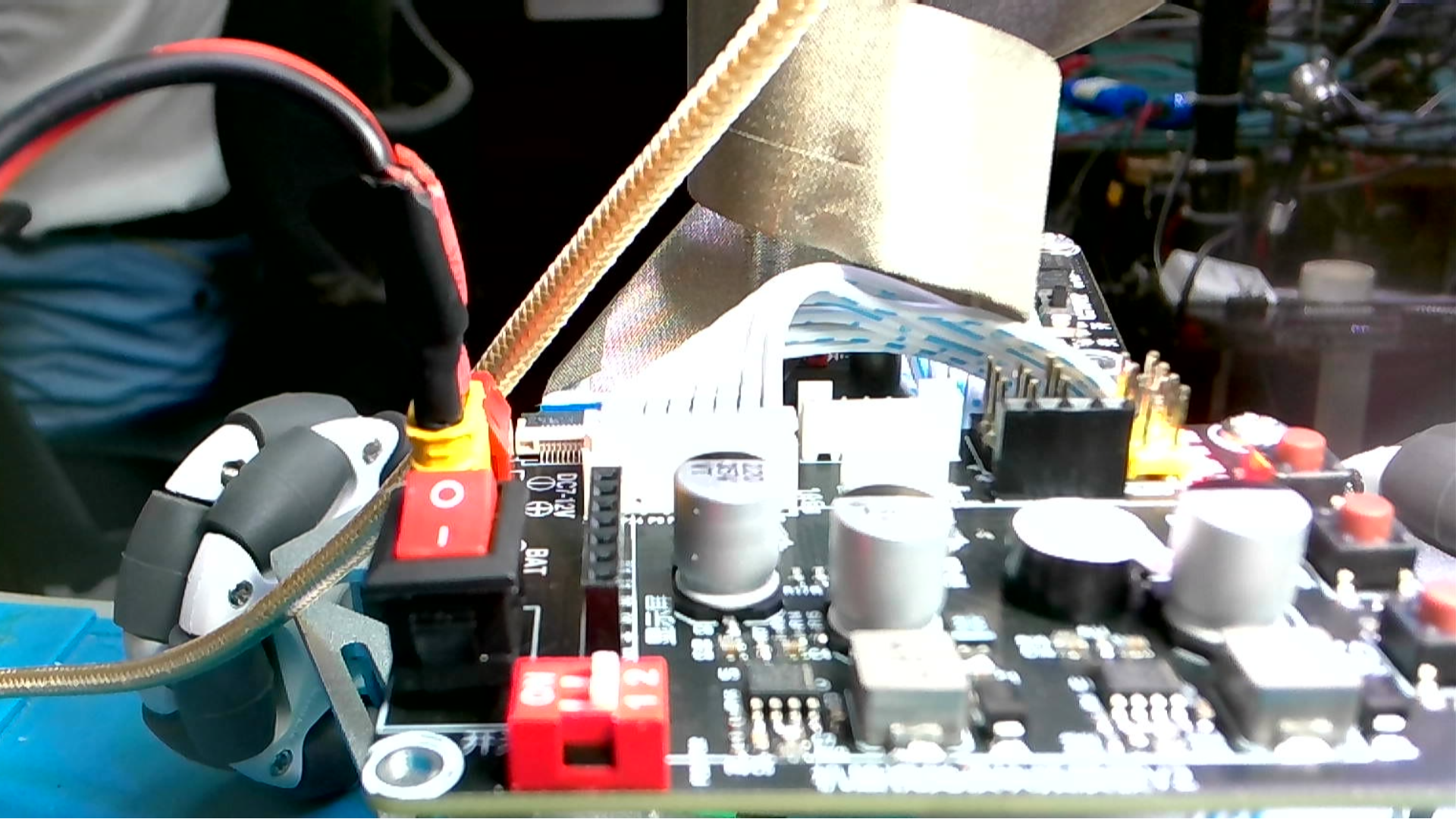

前面我们分别测试了电路板上的按钮以及 LED的功能，下面通过一个简单的示例程序，来展示利用按钮控制 LED 的点亮的功能。由此，让我们熟悉MicroPython 编程的特点。

G4M1721789869_1920_1080.MP4|_-4

二、程序结构

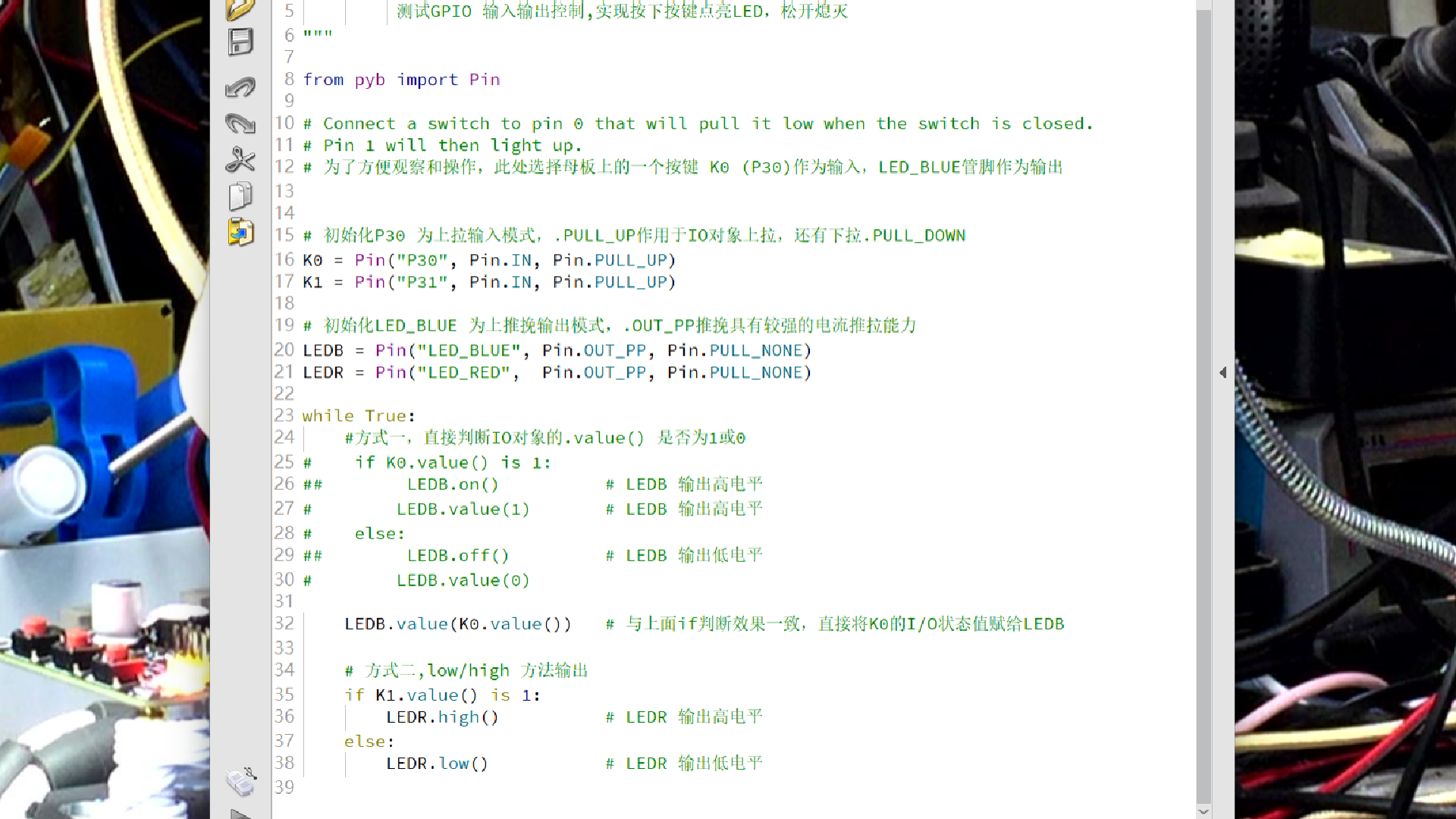

在给定的示例程序目录中，打开第八个目录，其中包括有一个 Test Pin CONTROL 的示例程序。我们先来了解一下这个程序的结构。相比之前控制按钮和 LED的示例程序。这个程序中，只是使用了 pyb 库中的 Pin 对象。就能够同时控制按钮和 LED了。

首先定义了两个按键变量。以第一个为例，说明构造函数中参数的功能。第一个参数声明按键对应的单片机管脚名称。则可以在给定的主板电路原理图中查找到。第二个参数声明 IO 管脚的输入输出功能。这里是输入功能。第三个参数定义了该端口是否内部具有上拉电阻功能。作为按键，这里选择了内部具有上拉电阻偏置的功能。下面定义了两个 LED端口，分别是蓝色和红色端口。第一个参数，指明了该端口的名称。第二个参数定义了该端口是输出端口，具有推挽输出的能力，可以驱动较大功率的外设。第三个这是声明该端口没有内部上拉电阻。

下面是程序的循环主体。展示了两种读取和设置LED的方式。中间这一句程序，是将按钮的状态值，直接给 LED 变量进行赋值。都是通过调用对应的 value 函数来实现。可以看到，这个 value 函数既可以读取端口的状态，也可以设置端口的状态。这是一个非常紧凑的编程方法。

下面这是通过判断语句来控制按键和LED。通过调用 high， low 函数，来改变 LED 端口的状态。这种方式虽然麻烦，但是允许在判断程序中增加其他的功能。

G19M1721790589_1920_1080.MP4|_-19
